Ручной насос для скважины: виды оборудования, характеристики, их плюсы и минусы

Сфера применения ручного насоса и его преимущества

Механический насос можно использовать для подъема воды из любого водоема.

Сфера применения конструкций данного типа включает:

1. Водообеспечение дома для хозяйственных и бытовых нужд.
2. Забор грязной или чистой воды из водоема для удобного и быстрого полива садовых культур.
3. Транспортировка воды в теплицы.
4. Дренаж затопленных помещений.

К недостаткам ручной перекачки относят низкую производительность (по сравнению с автоматическими моделями ручные устройства подают меньший объем воды) и необходимость прилагать физические усилия при нажатии на рукоятку.

Однако ручной способ имеет ряд положительных сторон:

1. Система может устанавливаться в любых условиях.
2. Монтаж насоса не отнимает большого количества времени и не отличается сложностью.
3. Запуск не требует привлечения специалистов со стороны.
4. Все составные части, узлы механизма подлежат замене.
5. Ручная перекачка не требует подключения к электросети, поэтому может использоваться даже на участках, где нет электричества.

Ручной насос легко переносит изменения в температуре.

Еще одним преимуществом является более низкая стоимость ручного механизма в сравнении с другими видами. Благодаря корпусу из металла механизм не нуждается в дополнительных навесах. Он не выйдет из строя при воздействии низких температур и неблагоприятных погодных условий.

На земельном участке монтаж осуществляется над скважиной, глубина которой должна соответствовать типу помпы.

Как обустроить скважину для воды

Правильное обустройство скважины для воды требует предварительной подготовки кессона, насоса, автономного источника питания и оголовка. Кессон для скважины представляет собой герметичный резервуар, защищающий водный источник от загрязнений и промерзания.

Проведение геологических исследований

Работа начинается с проведения геологических исследований выбранного места. Она сложная и дорогая, требует профессиональных знаний, поэтому целесообразно проводить её коллективными усилиями. И нужно хотя бы приблизительно знать глубину залегания водоносного слоя.

Методы бурения

Если скважина нужна для обеспечения водой одной дачи, а вода находится не далее 15 метров от поверхности, её можно пробурить ручным буром. Конечно, это потребует немного физкультуры, но зато будет большая экономия денег. Более глубокие скважины следует бурить с применением специального оборудования.

Установка и подключение ручного насоса

Для работы в скважине обычно выбирают насосы погружного типа, так как у них более высокая производительность

Но необходимо выполнить важное требование: перед установкой насоса обязательно очистить скважину. Это делается прокачкой скважины другим насосом

Рабочий насос следует закрепить внутри таким образом, чтобы он полностью погрузился в воду, но не доставал до дна гидравлического сооружения минимум метр. Установленный наверху оголовок будет защищать всё сооружение от биологического и другого загрязнения.

Изготовление помпы

Существует вариант с приобретением подобного изделия, но водяная помпа для скважин может быть изготовлена и своими руками. Для ее изготовления нужно иметь следующие материалы и инструменты:

Чертеж изготовления помпы для воды.

1. Медные трубки.
2. Дрель.
3. Паяльник.
4. Проволока.
5. Тормозная камера.
6. Эпоксидный клей.
7. Автомобильная камера.
8. Шарики из металла.

Чтобы изготовить подобное устройство на воду, следует взять старую тормозную камеру, разобрать ее, после чего заглушить имеющиеся скважины. В верхней части элемента оставляется одно отверстие, необходимое для штока. Снизу камеры нужно проделать несколько отверстий, они понадобятся для клапанов. Затем требуется взять отрезок медной или латунной трубы

Важное уточнение: труба должна иметь толстые стенки. Необходимо выбрать металлический шарик, чтобы он немного превышал диаметр трубы

Трубку надо рассверлить. Для этого потребуются сверла, которые по размеру меньше шарика. Трубка рассверливается на полдлины.

Металлический шарик нужно поместить в отверстие, припаяв сверху кусок проволоки. При осуществлении давления отверстие будет открываться, а проволока не даст шарику выпасть. После этого нужно изготовить выпускной клапан. Он изготавливается по принципу, описанному ранее. Стоит заметить, что в этом случае необходимо между шариком и проволокой расположить пружину. Затем клапаны вставляются в отверстия, их фиксация осуществляется с помощью эпоксидного клея.

Из автомобильной камеры нужно вырезать круг, он будет равен диаметру тормозной камеры. Посередине делается отверстие, с обеих сторон приклеивается шайба. Затем нужно вставить в шайбы штырь, оснащенный резьбой, все это затягивается гайками. Круг нужно приклеить к нижней части тормозной камеры. Нижние и верхние части соединяются за счет пропуска штока сверху. Механический агрегат готов.

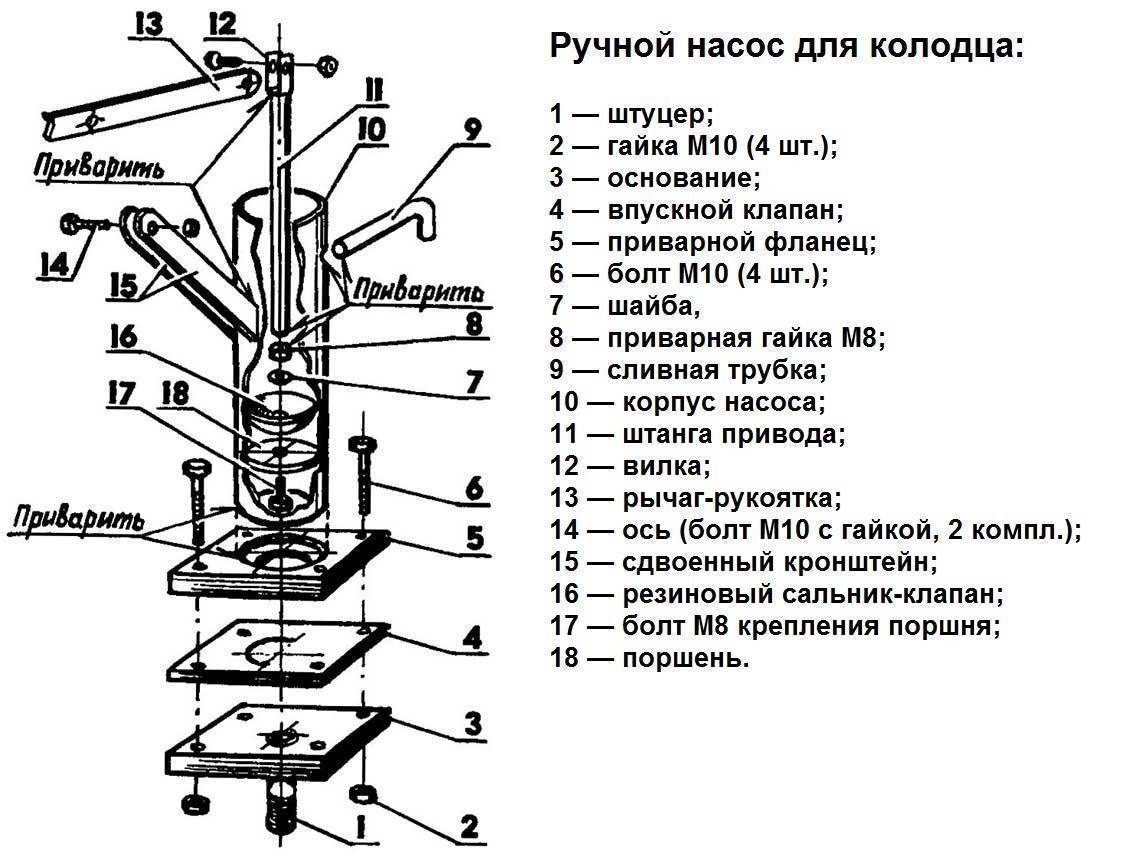

Как самостоятельно изготовить ручной насос

Если на данный момент возможности приобрести заводскую продукцию нет, то вам может пригодиться информация о том, как можно изготовить ручной прибор для скважины своими руками. Итак, нам понадобятся следующие элементы:

• Горлышко от бутылки из пластика – 2 штуки;
• Труба;
• Шланг;

Ручной насос своими руками

Откручиваем пробки с пластиковых бутылок. Нам необходимо вынуть прорезиненные прокладки из них. Подрезаем их так, чтобы диаметр получился меньше, чем диаметр пробки. В середине крышки просверливаем отверстие диаметром около 10 мм.

Затем лепесток из прокладки вкладываем в крышку и вкручиваем горлышко от бутылки так, что оно прижимало прорезиненный вкладыш. Вкладываем конструкцию в трубку и закрываем ее сверху вторым горлышком. С противоположного конца надеваем трубу для водоотвода. Как временный вариант, такой прибор может очень выручить.

Выбор типа насоса

Все гидромашины, применяемые в быту для откачки воды из скважин и колодцев, разделяются на 2 вида: погружные и поверхностные.

Погружные

Агрегаты работают, находясь непосредственно в воде. Они сконструированы так, что жидкость выталкивается из них наружу через выпускной шлаг, прикрепленный к патрубку в верхней части насоса.

Также существуют погружные колодезные насосы, представляющие собой комбинацию скважинного аппарата и гидроаккумулятора. Последний – это емкость для воды, снабженная резиновой мембраной, обладающей высокой эластичностью. На следующем фото показан насос “Водолей” с емкостью для воды.

Как было сказано выше, погружные насосные станции имеют гидроаккумуляторы. Основное их предназначение – это поддержание давления в системе водопровода на необходимом уровне, даже когда гидромашина отключена.

Плюсы погружных агрегатов:

• долгий срок службы (за исключением насосов вибрационного типа);
• возможность поднимать воду с глубоких скважин;
• бесшумная работа;
• агрегат не перегревается, поскольку его охлаждение происходит за счет жидкости, в которой он работает.

Недостатки:

• высокая стоимость (за исключением вибрационных аппаратов);
• из-за нахождения аппарата глубоко в скважине, сложно выполнять его техническое обслуживание;
• существует риск “потерять” агрегат при обвале стенок скважины.

Поверхностные

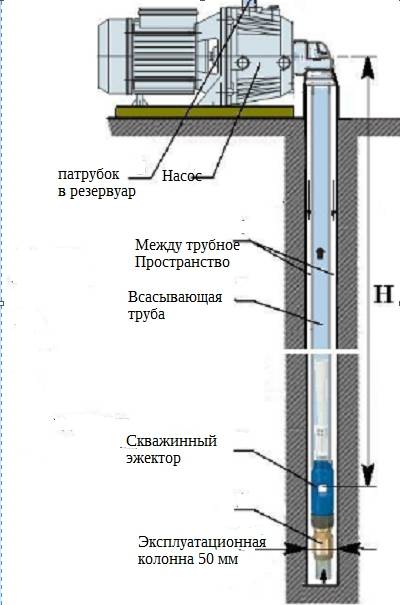

Работа поверхностных станций построена на принципе всасывания жидкости из колодца посредством длинного шлага. Сам агрегат размещается на поверхности, а шланг, подсоединенный к нему, опускается в колодец.

Насосные станции для дачи могут быть довольно компактными. Их легко переносить за специальную ручку и подключать (для полива растений) к отрытым водоемам, колодцам и различным емкостям с водой. Но существуют и стационарные агрегаты. Они устанавливаются (обязательно с автоматикой) в подвале дома или в другом помещении и служат для подачи воды в систему водопровода.

Поверхностный тип насосов имеет следующие плюсы:

• доступное техобслуживание;
• небольшие размеры;
• доступная цена;
• простота монтажа.

Минусы:

• можно применять только для колодца, поскольку высота всасывания насоса равняется 8 метрам, и для поднятия жидкости с большей глубины потребуется подключать в систему забора воды струйный насос (эжектор);
• чувствительность к чистоте выкачиваемой воды;
• достаточно высокий шум при работе;
• из-за недостаточного охлаждения возможен перегрев двигателя.

Из вышесказанного, можно сделать вывод: для подачи воды из неглубоких колодцев (до 8 метров) подойдут поверхностные гидромашины, но если имеется скважина, динамический уровень которой больше 8 метров, то разумнее выбрать погружной насос.

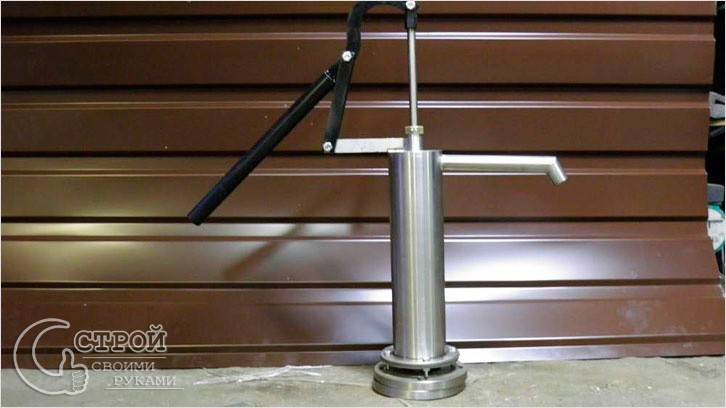

Штоковый насос для скважины

Для изготовления этой модели необходимо отыскать готовый корпус огнетушителя. Ручной водяной насос для скважины имеет большую производительность и высокую надежность. Его вполне можно установить для откачивания воды из скважины глубиной до 15 метров. Кроме того в момент отсутствия подключения к электричеству насос можно использовать для очистки скважины. Работает ручной глубинный насос по следующему принципу: при движении поршня создается разрежение, что заставляет воду поступать из источника водоснабжения в корпус насоса и далее, наружу в выходное отверстие.

Такое оборудование можно использовать для подъема из колодца или скважины чистой воды, а также жидкости с примесями песка, ила и других загрязнений.

Основными частями штокового насоса можно назвать следующее:

• Корпус, для изготовления которого будет использоваться стандартный углекислотный огнетушитель объемом 5 литров с отрезанным дном.
• Станина для установки в грунт.
• Патрубок, который будет располагаться в верхней части насоса.
• Сгон для слива жидкости.
• Сгон на забор воды.
• Приспособление для переноски аппарата.
• Уплотнительный элемент между корпусом и станиной.
• Шток, на котором будет закреплен поршень.

Непосредственно поршень представляет собой перфорированную металлическую круглую пластину толщиной около 5 мм с толстым резиновым уплотнителем. Отверстия должны иметь диаметр приблизительно 10 мм.

Что касается эффективности подобной модели, то тестирование показывает, одно нажатие рычага подает примерно 2-3 литра воды. Следовательно, для наполнения ведра достаточно нажать на рычаг 3-4 раза.

Принцип действия и устройство водяного насоса

Если источником воды служит не скважина, а водоем, то тратить собственные силы на приведение насоса в действие вовсе не обязательно. Можно сделать водяной насос – и воду будут качать силы природы.

Вот как делается это приспособление:

1. На берегу устанавливается стойка с кронштейном, так чтобы последний оказался над водой.
2. Далее нужно взять отрезок гофрированной трубы и установить в каждом из ее торцов по обратному клапану, так чтобы они открывались в одном направлении.
3. Выпускной конец трубы крепится на кронштейне, а впускной – привязывается к плавающему в водоеме бревну или другому поплавку, чтобы он погрузился под воду.

Остается присоединить к выпускному концу гофры водопровод – и насос готов. Бревно будет покачиваться на волнах, заставляя гофру растягиваться и сжиматься. При растягивании в нее будет засасываться из водоема вода, а при сжатии – эта вода будет выталкиваться через выпускной торец, закрепленный на кронштейне.

Если электричество на участке недоступно, то добывать воду из скважины придется ручным способом. Ручной насос для воды своими руками — советы по изготовлению простейших конструкций.

Обзор моделей септиков Крот вы можете посмотреть в этой статье.

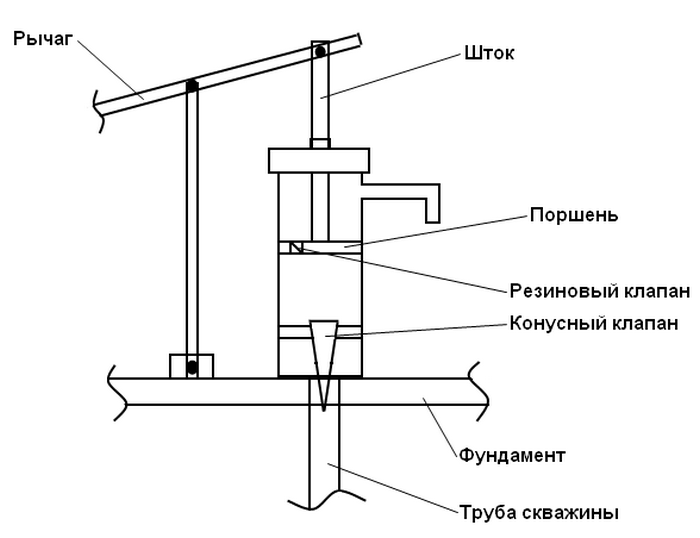

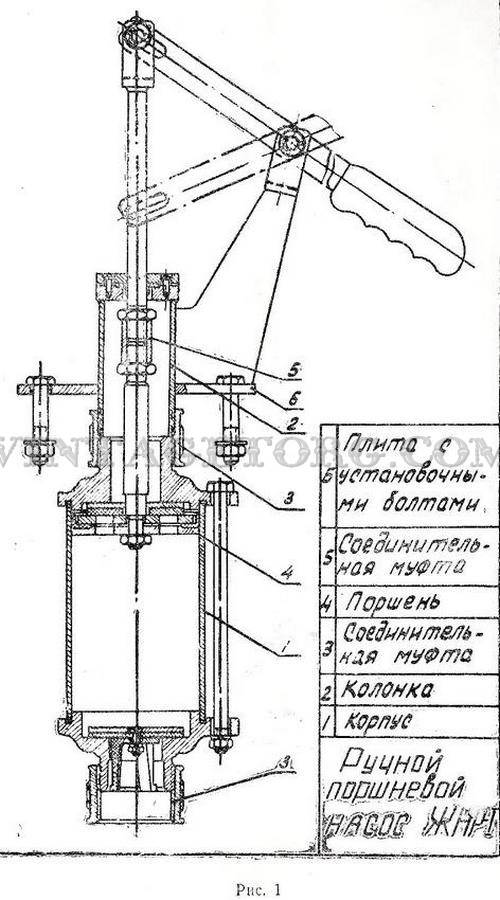

Устройство ручного насоса

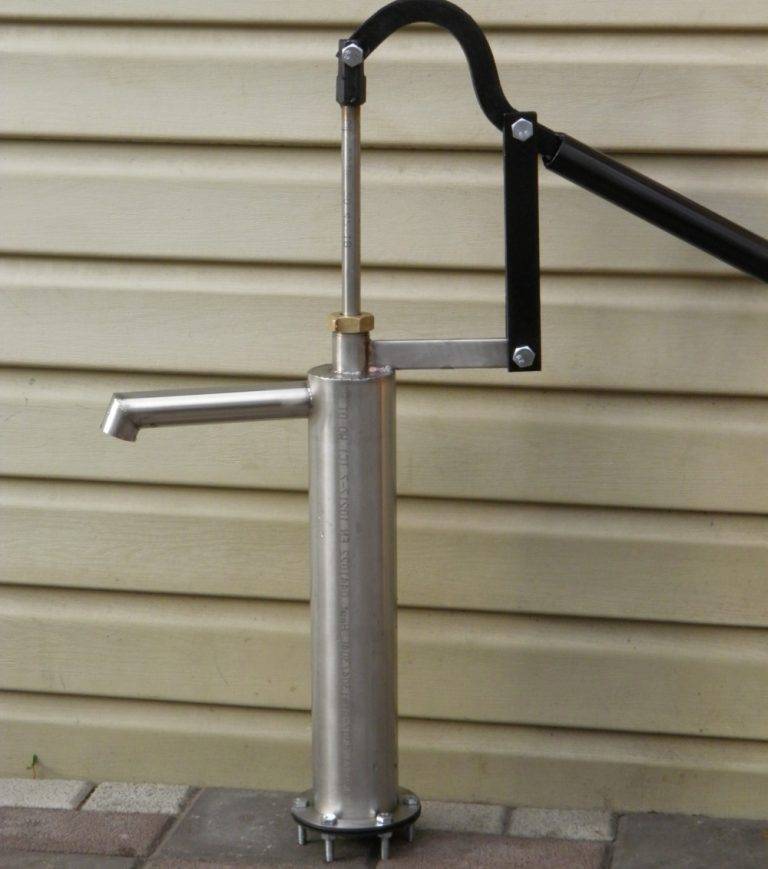

На фото показан простейший вид ручного насоса.

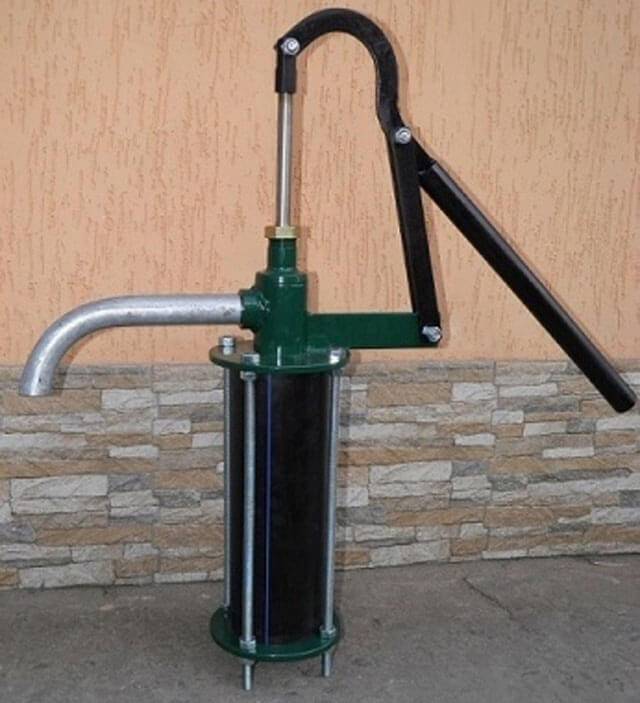

Ручной насос

Это самый надежный и простой в эксплуатации агрегат для добычи воды из скважины. Его преимуществом является то, что при отключении электроэнергии владелец участка не останется без воды.

Но использовать такое устройство можно при глубине скважины не более 8 метров, это означает, что он применим только там, где устанавливается поверхностных насос. Для его подключения не нужна особая инструкция.

Принцип действия устройства заключается в следующем: всасывающее устройство приводится в действие с помощью крыла, которому движение передается от ручного рычага. Вся система соединена валом и защищена корпусом насоса.

Основным достоинством такого агрегата, наряду с энергонезависимостью, является небольшая стоимость, он в несколько раз дешевле любого электрического аналога.

Какой насос для скважины выбрать, как его установить, можно увидеть на видео. В этой статье предложены лишь некоторые варианты скважинных насосов и их преимущества.

Лучшие поверхностные насосы

Marina CAM 80/PA

Технические характеристики поверхностного насоса:

• глубина всасывания 8 м;
• напор – 42 м;
• вес – 7,2 кг.

Устройство Marina CAM 80/PA работает бесшумно и дополнительно оснащено датчиком контроля воды. Монтаж проводится только в горизонтальном положении. Диаметр отверстия — 1″.

Насос Marina CAM 80/PA выдает стабильный напор.

Обратите внимание! Среди пользователей он нередко используется для выкачивания первоначальной воды из скважины с большим содержанием примесей.

Grundfos MQ3-35

Максимальный напор устройства 33,8 м, глубина всасывания не более 8 м. Насос устанавливается горизонтально и весит около 13 кг. Оснащен датчиком, контролирующим уровень воды, защитой от перегрева, а также дополнительной функцией повышения давления.

Большинство пользователей довольно этой моделью, так как она не требует обслуживания длительное время и выдаёт постоянный и стабильный напор.

Основные недостатки – это короткий шнур длиной 2 м и большой вес. Устройство издает больше шума, чем указано производителем. Рекомендуется для выкачивания только чистой воды, без примесей, так как иначе детали изнашиваются в течение одного или двух лет, что приводит к поломке насоса.

Джилекс Джамбо

Модель 70/50 Ч-24 устанавливается в горизонтальном положении. Максимальный напор составляет 45 м. Длина шнура 1,5 м. Устройство оснащено гидробаком объёмом 24 л и полностью автоматизировано. Корпус выполнен из чугуна и имеет маленькие размеры. Возможна настройка давления. Все детали и соединения выполнены качественно и без люфтов.

Главный недостаток модели 70/50 Ч-24 Джилекс Джамбо – насос не имеет защиты от работы всухую, а также короткий кабель.

Вихрь ПН-1100Н

Центробежный насос этой модели предназначен для монтажа в горизонтальном положении. Максимальный выдаваемый им напор 50 м, глубина всасывания 9 м. Двигатель работает тихо, корпус выполнен из нержавеющей стали и имеет лёгкий вес. Насос рекомендуется для использования только с чистой водой.

Во время работы насоса нужно следить, чтобы он не работал всухую, так как устройство не укомплектовано датчиком контроля за водой.

Wilo PW-175EA

Максимальный выдаваемый напор этим насосом равен 35 м при глубине всасывания 8 м. Так же как и предыдущий модели поверхностного устройства, устанавливается горизонтально. Насос Wilo PW-175EA оснащён датчиками от перегрева и имеет компактные размеры. Потребляемая мощность 125 Вт. Устройство собрано надёжно и качественно, работает тихо.

Единственный недостаток, выявленный пользователями, – после длительного простоя, возможно, потребуется подтолкнуть крыльчатку для первого запуска (отвёрткой).

NeoClima GP 600/20 N

Насос может работать с глубиной всасывания до 8 м. Максимальный выдаваемый им напор – 35 м. Потребляемая мощность составляет 600 Вт. Устройство оснащено функцией от перегрева. Укомплектован гидробачком с объёмом 20 л. Рекомендуется для выкачивания только чистой воды.

Корпус насоса сделан из нержавейки. Двигатель работает бесшумно.

Обратите внимание! Хотя устройство и произведено в Китае, все детали выполнены и соединены качественно.

Судя по отзывам пользователей, возможно, потребуется регулировка реле давления, иначе насос не будет отключаться.

Тип насоса для скважины

Сразу несколько слов о типе установки насоса для скважины. Вообще бывают устройства погружные и поверхностные. Поверхностные хороши тем, что они всегда на виду и доступны, в источнике воды находится только шланг. Но есть одно «но» — у них максимальная глубина всасывания — порядка 8-10 метров. Скважины такой глубины если и бывают, то очень редко. Есть, конечно поверхностные насосы с эжектром. Они достать воду могут с глубины 20-30 метров, но у таких установок производительность низкая, а счетчик мотает с удвоенной силой. Так что выбора по сути нет — насос для скважины требуется только погружной.

Диафрагма в вибрационном насосе создает колебания воды

Наиболее широко распространены два типа погружных скважинных насосов: вибрационные и центробежные. Вибрационные привлекательный своей ценой — они стоят в разы меньше самых дешевых центробежных. Но их использовать для откачки питьевой воды очень не рекомендуют. Причины такие:

• При работе вибрационный насос создает в воде ощутимые колебания, что поднимает осадок со дна. Потому подаваемая таким насосом вода никогда не будет прозрачной.
• Существует устойчивое мнение, что использование вибрационных насосов значительно сокращает срок эксплуатации скважины — она быстрее заиливается.
• Насос сильно бьется о стенки скважины и издает очень много шума. Биение можно ослабить надев страховочные резиновые кольца на корпус (если вся конструкция влезет в скважину), а с шумом ничего не сделаешь.
• Отличаются эти насосы малой производительностью и глубиной, с которой они могут поднять воду.

То есть, вибрационные насосы для неглубоких скважин, из которых качают воду для полива. Тогда их применение оправдано.

Центробежный насос для скважины намного более производительное оборудование. Вода качается за счет вращения рабочих колес, которые создают разряжение в центре и повышенное давление на периферии. За счет высокого давления по краям вода поднимается вверх, а в зону пониженного давления в центре засасывается новая порция. Так и происходит подъем воды.

Разрежение создают рабочие колеса

Центробежные скважинные насосы шумят несильно, воду могут поднимать с больших глубин. Их недостаток — они чувствительны к механическим примесям, которые могут находится в воде — рабочие детали истираются. Потому подходят они только для чистой воды — максимальное содержание примесей — от 100 г/м3, у некоторых моделей с высокими оборотами ограничения еще больше — до 50 г/м3. Хорошие модели имеют несколько (до 10) рабочих колес, включением/выключением которых регулируется мощность потока.

Виды насосов

Отличия в конструкции различных типов моделей данной категории являются причиной значительной разницы в эксплуатационных возможностях.

Крыльчатые насосы

Крыльчатый ручной насос для колодца – это агрегат, работающий по принципу самовсасывания. Устройство таких моделей включает в себя следующие элементы:

• всасывающий узел,
• вал,
• рычаг для приложения усилий,
• крыло,
• клапаны.

От повреждений механизм насоса защищается корпусом.

Крыльчатый насос РК-2

Работают такие устройства довольно просто: при нажатии на рычаг крыло начинает вращаться и приводит в рабочее состояние всасывающий узел.

Насосы этого типа используются для перекачивания воды без примесей нерастворимых твердых частиц, масел, нефтепродуктов и химически активных веществ.

Штанговые модели насосов

Преимуществом изделий этого типа является возможность подъема воды с глубины до 30 метров. Они похожи на поршневые насосы, но отличаются от них формой поршня – его окончание у штанговых моделей вытянуто. Это позволяет использовать модели в вертикальных прямых шахтах, но снижает износостойкость агрегатов – появляется вероятность обрыва этого вытянутого окончания, называемого также штангой. Качества и характеристики моделей во многом зависят от материала, из которого изготавливаются узлы конструкции. При приобретении следует учитывать, что техника этого типа достаточно громоздка и не может использоваться на поверхностях с уклоном.

Конструкция данных механизмов почти такая же, как и у поршневых модификаций. Отличие заключается в наличии удлиненного цилиндра и штанги (сочлененных при помощи шарнира штоков). Используются насосы данного типа в прямых вертикальных шахтах. Возможность подъема насосом жидкости с большой глубины обусловлена большой длиной цилиндра, которая позволяет создавать в камере мощное разрежение. Вакуум способствует интенсивному всасыванию воды.

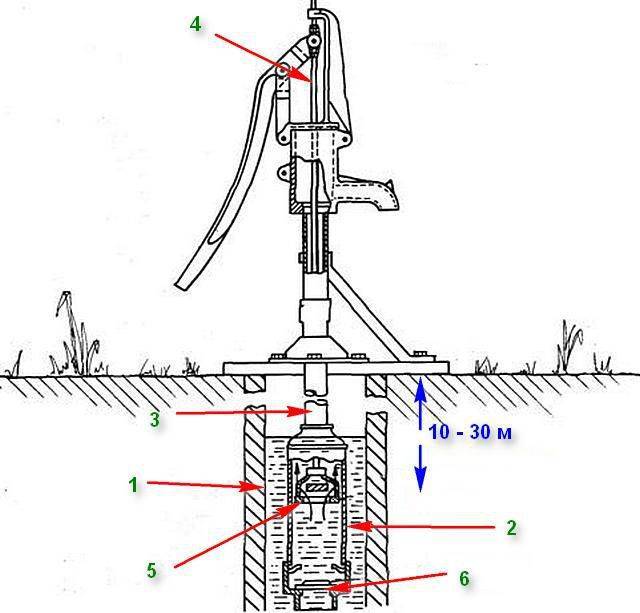

Схема устройства штангового насоса

К недостаткам можно отнести их большие габаритные размеры и риск обрыва штанг в процессе работы. Кроме того, как было сказано выше, существуют ограничения по рельефу — не рекомендуется устанавливать штанговые ручные насосы для откачки воды на склонах.

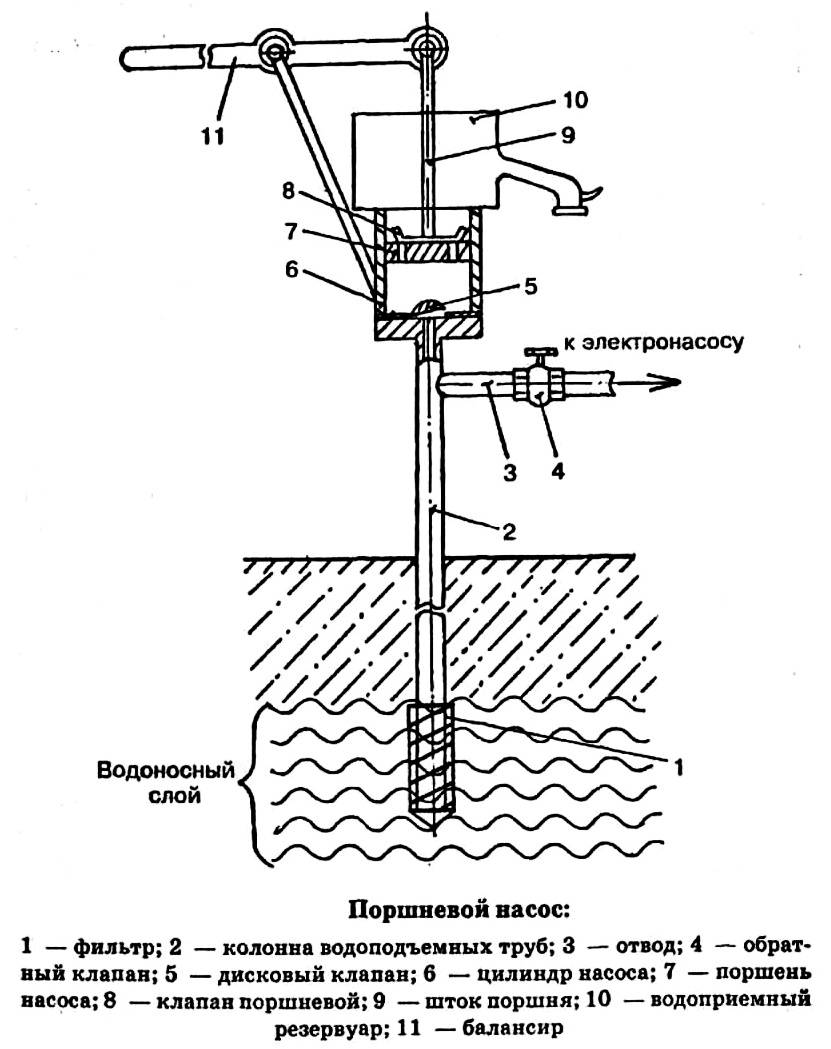

Поршневые ручные насосы

Особенность поршневого насоса – создание при работе на выходе определенного давления. Конструкция представляет собой поршень, перемещающийся внутри цилиндра. В некоторых случаях подобная техника может применяться для подачи жидкости в системы насосов, неспособных работать по принципу самовсасывания. Технические характеристики изделий этого типа не позволяют использовать их для артезианских скважин, однако они вполне могут поднимать на поверхность подземные воды из менее глубоко расположенных слоев.

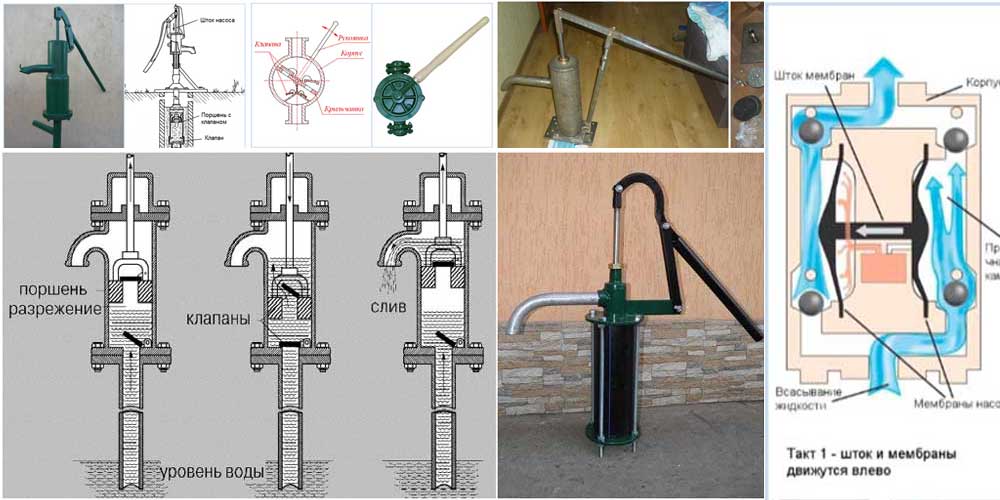

Принцип действия поршневого насоса для воды

Последовательность работы агрегатов данного типа:

1. При опускании рычага поршень двигается вверх, в камере создается разрежение.
2. За счет образования вакуума вода поднимается через открывающийся дисковый клапан.
3. При движении рычага снизу вверх поршень перемещается вниз. В этот момент закрывается донный клапан, не позволяющий воде двигаться в обратном направлении, жидкость перемещается в часть цилиндра, располагающуюся над поршнем.
4. При повторном опускании рычага порция жидкости сливается через патрубок.

Мембранные насосы

Мембранные ручные скважинные насосы для воды имеют оригинальную конструкцию – клапаны в них выполнены в виде перекатывающихся шаров. В процессе работы происходит их самоочищение, поэтому мембранные агрегаты можно использовать для подъема и транспортировки воды с примесями. В этом случае нерастворимые включения не будут вызывать заклинивания техники. Если в воде источника есть песок или ил, можно установить мембранный ручной водяной насос своими руками.

Ручной мембранный (диафрагменный) насос

Шиберные насосы

Могут перекачивать как воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших емкостей.

Шиберный насос

Штанговая ручная помпа — ее особенности

Данный тип насоса кроме этого знаменит как штоковый. Употребляется он в случаях, в то время, когда зеркало воды залегает глубже 12 метров. При таких параметрах поршневый тип совладать не имеет возможности. По своей конструкции они мало похожи. Главный рабочий узел – поршень и цилиндр. Процесс выкачки осуществляется фактически по аналогичной схеме, что и при с поршневым аналогом. Но они различаются тем, что сама помповая часть находится конкретно в водоносном слое. Вы имеете возможность рассмотреть его особенность на схеме:

Рабочий цилиндр находится конкретно в толще воды. Для установки для того чтобы насоса нужна скважина с обсадной трубой. Рабочий цилиндр с основной частью связан напорным трубопроводом, в которого имеется штанга либо шток. Именно он приводит в перемещение поршень. Что касается наличия клапанов, то тут их кроме этого 2, первый расположен на заборном патрубке цилиндра, а второй на поршне.

Исходя из данной схемы делается понятным, что подача наверх происходит не просто способом всасывания. Находящийся в водоносном слое рабочий цилиндр формирует столб. Каждое перемещение поршня вверх-вниз создается давление, пополняя имеющийся столб новым объемом жидкости. По таковой схеме воду возможно поднять кроме того с глубины 30 метров.

В случае если сравнивать между собой поршневый и штоковый агрегаты, то при применении последнего требуется приложить больше упрочнений на то, дабы поднять воду на поверхность. По данной причине рычаг насоса довольно часто делается удлиненным. Это разрешает при меньших трудозатратах добиться большого хода поршня.

Подобные установки сложнее. Это относится и монтажных работ, и последующего обслуживания. Но, в случае если на вашем дачном участке отсутствует электричество, а водоносный слой находится на глубине 25–30 метров, то штоковый насос есть попросту незаменимым.

Скважинные погружные насосы для воды

Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.

Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.

По конструкции и принципу действия выделяют следующие виды насосов погружного типа:

1. Центробежные;
2. Вибрационные (импульсные);
3. Винтовые;
4. Вихревые.

Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.

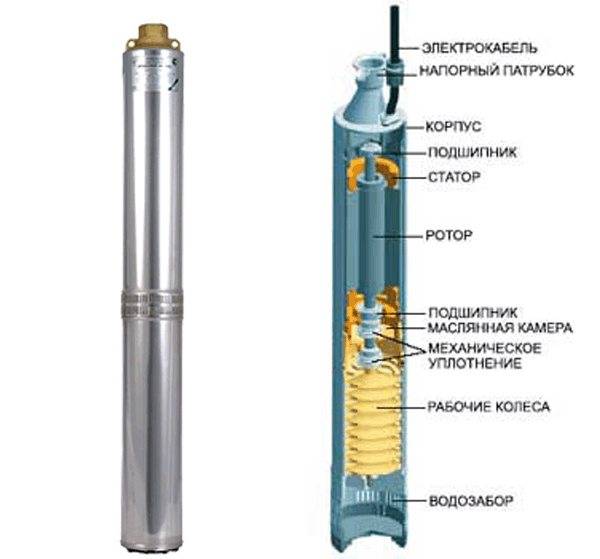

Скважинные погружные центробежные насосы

Центробежные насосы – самая популярная модель. Принцип их работы основан на использовании центробежных сил. В корпусе насоса размещено рабочее колесо с лопатками (изогнутыми лопастями). В центральную часть корпуса засасывается вода, колесо вращается и придает воде направление движения от центра к стенке корпуса. При этом создается некоторое избыточное давление.

На корпусе расположен нагнетательный патрубок – через него вода выходит из насоса, имея рабочее давление. Для высоких значений давления воды (напора) несколько корпусов устанавливаются последовательно, давление повышается по ступеням. Агрегаты с большим напором могут иметь высоту корпуса до 2 метров.

Рабочие элементы – колесо, уплотнения и прочее – выполняются из нержавеющих материалов.

Погружные вибрационные насосы для скважин

Вибрационные насосы работают по принципу мембранного импульса. Электрическая катушка подает механический импульс на поршень, поршень передает усилие мембране. Мембрана выгибается, в диафрагму засасывается порция воды.

Затем поршень совершает обратный ход, при этом клапан на всасе закрывается, мембрана вытесняет воду в нагнетательный патрубок. Режим работы имеет большую частоту и цикличность – за счет этого возникает постоянный поток воды.

Вибрационные насосы создают напор до 20 метров водного столба, срок их службы ограничивается лишь показателем срока работы мембраны. Недостаток этого типа оборудования – при отсутствии большого зазора до обсадки и грунта вибрация постоянно поднимает взвесь частиц. Это постепенно разрушает скважину, засоряет воду.

Погружные винтовые насосы для скважин

Винтовой насос устроен по принципу «мясорубки без ножа». В статоре с направляющими каналами расположен вращающийся винт (шнек). Он придает ускорение засасываемому объему воды, направляет его с давлением к выходу из корпуса. Насосы этого типа способны создавать напор до 60 метров водяного столба (6 кгс/см2).

Вихревые насосы для скважин

Довольно редкий для применения вид – вихревой насос. Рабочее колесо агрегата имеет особую оптимизированную конфигурацию – это придает потоку турбулентную составляющую движения.

Вихревые насосы создают очень высокий напор, но отличаются непродолжительным сроком службы. Это обусловлено высокой механической нагрузкой на рабочее колесо, увеличенное значение частоты оборотов.

Определение характеристик скважины

Чтобы правильно подобрать насос для скважины, требуется знать ее точные характеристики. Обычно организация, проводящая бурение с использованием профессионального оборудования, по окончании работ предоставляет акт, где указаны все параметры скважины. Но если бурение было произведено не профессионалами, или документация была утеряна, то потребуется самостоятельно определить характеристики источника водозабора.

К основным характеристикам водоносной скважины относятся:

• статический и динамический уровни воды;

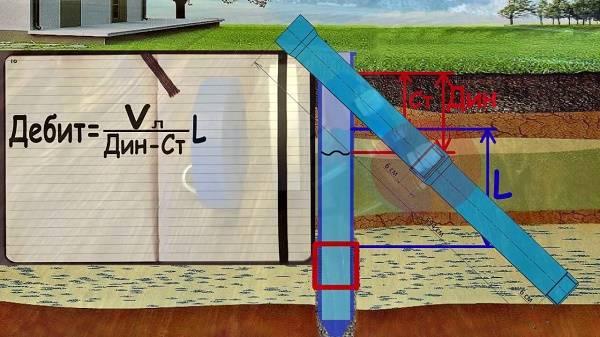

• дебит сооружения;
• диаметр трубы;
• глубина расположения основания дна.

Статический уровень

Под статическим уровнем жидкости в скважине подразумевают расстояние от поверхности земли до зеркала воды.

Чтобы узнать это расстояние, необходимо сделать следующее.

1. Приблизительно за час до проведения замеров прекратите забор воды из скважины, чтобы восстановился ее естественный уровень.
2. Возьмите бечевку достаточной длины и привяжите к ее концу небольшой груз.
3. Опускайте веревку в скважину, пока не услышите звук, похожий на хлопок. Звук будет означать, что грузик достиг воды.
4. Далее, сделайте отметку на бечевке и вытяните ее.
5. Разложив веревку на земле, измерьте расстояние от конца грузика до отметки с помощью рулетки. Полученный результат и будет значением статического уровня воды.

Динамический уровень

Данный параметр измеряется после того, как аппарат проработал некоторое время, и определяет расстояние от зеркала воды до поверхности грунта. Измерения проводятся следующим образом.

1. Включите скважинный насос и дайте ему поработать несколько минут. Если у вас нет данного оборудования, то его придется одолжить для проведения измерений.
2. Привяжите к концу веревки пластиковую бутылку с небольшим количеством воды. Бутылка должна выполнять роль поплавка и не тонуть.
3. Опустите бутылку в скважину (можно при работающей гидромашине) и наблюдайте за веревкой. Когда вода в шахте перестанет убывать и остановится на одном уровне, то сделайте отметку на бечевке и вытащите ее.
4. Измерьте расстояние до отметки. Полученный результат показывает, на сколько вода опускается при работающем насосе. То есть вы узнаете ее динамический уровень.

Уровень дна

Кроме всего, необходимо узнать, на каком расстоянии от статического уровня воды находится дно шахты. В данном случае груз опускается до самого дна, делается отметка на веревке и проводятся вычисления разницы между динамическим уровнем (ранее полученным) и уровнем дна.

Эта информация поможет выбрать мощность и размер насоса, поскольку агрегат должен находиться ниже динамического уровня и на определенном расстоянии от дна. Например, измерения показали, что вода при работе аппарата опускается на 2 метра. Причем до дна от этой отметки остается 1 метр. Но поскольку агрегат должен находиться немного ниже динамического уровня, то он окажется очень близко возле дна скважины и будет всасывать вместе с водой песок. Если это произойдет, то устройство выйдет из строя или будет подавать наверх мутную воду.

Дебит скважины

Количество жидкости, которое можно получить за определенную единицу времени, называют дебитом скважины. Измеряют его в м3/ч или л/мин. Если при работе насоса вода успевает прибывать в скважину и не заканчивается, то для данного источника мощности этой гидромашины хватает. Но если вы заметили, что расход воды больше, чем ее пополнение, то для правильного выбора мощности агрегата следует вычислить производительность скважины.

1. Подготовьте одну или несколько больших емкостей с известным объемом.
2. Включите насос и направьте воду в подготовленные емкости.
3. Когда услышите “всхлипывающий” звук из скважины, выключите агрегат. Этот звук означает, что аппарат выкачал воду из шахты. С этого момента засеките время.
4. Через некоторое время проведите измерение статического уровня воды. Если уровень не восстановился, подождите еще немного (не останавливая секундомер).
5. После восстановления статического уровня остановите время. Разделив объем воды в емкостях на время, вы узнаете дебет скважины.

Зная дебит скважины, легко подобрать насосное оборудование, которое будет соответствовать ее производительности.

Диаметр трубы

Диаметр обсадной трубы, по сути, и является диаметром скважины. При выборе погружного оборудования необходимо учитывать данный параметр, чтобы агрегат мог свободно перемещаться по трубе вверх и вниз.

Поверхностные насосы для скважин на воду

Второй тип насосов для скважины – поверхностные. Они располагаются около устья скважины (в кессоне) или в помещении частного дома. Всасывание воды производится через погружной шланг (рукав, трубу), помещенный в водоносный слой скважины.

В большинстве своем поверхностные насосы являются агрегатами центробежного типа. Электродвигатели охлаждаются вентилятором, встроенным в кожух. Габариты насосов таковы, что разместить несколько последующих камер нагнетания невозможно – поэтому насосы имеют ограничение по глубине всаса до 10 метров.

Ручные поверхностные насосы

Ручной насос – простейший представитель семейства. С помощью рычага ручного привода придается поступательное движение поршню в рабочей камере, оборудованной системой клапанов. Попеременное открытие клапанов обеспечивает подачу воды на выходе из колонки насоса.

Описанный агрегат является раритетом, применяется очень редко – при временном отсутствии электричества.

Поверхностные самовсасывающие центробежные насосы

Самовсасывающие насосы оборудуются обратным клапаном на выходе, рабочая камера должна быть постоянно заполнена водой. Работа устройства основана на центробежном принципе. Аппарат имеет простейшее управление, без автоматики защиты.

Насосы этого типа создают напор до 10 метров, предназначены для заполнения емкостей, полива и прочее. Недостатком является ручное управление, высокий уровень шума, отсутствие блокировок и защитной автоматики.

Поверхностные насосные станции для воды

Насосная станция – оптимизированный самовсасывающий насос. Она оборудована на базе гидроаккумулятора, имеет встроенный обратный клапан. Станция оборудована системой контроля давления в системе в целом. По показаниям датчика насос включается (при падении давления ниже заданного) и выключается (при достижении заданного давления).

Станции являются основным видом поверхностного оборудования для скважин, создают давление до 10 – 12 метров. Недостатком в работе является повышенный уровень шума, поэтому станцию выгодно размещать в кессоне.

Эжекторные и инжекторные насосные станции

Насосы этого типа являются особыми конфигурациями насосной станции. Они оборудованы трубами малого диаметра, проложенными внешним способом (эжектором) или внутренним (инжектором).

Вода в байпасах малого диаметра движется с большей скоростью, на выходе из эжектора (инжектора) придает ускорение основному потоку воды.
