Общие рекомендации
- Чтобы наушники прослужили дольше, не подвергайте их лишним испытаниям.
- Перед проведением ремонта, четко определите место неисправности.
- Тщательно изолируйте контакты, произведите контроль мультиметром после ремонта. Короткое замыкание может привести к неисправности мобильного или иного устройства.
Тематические материалы: Если вода попала на наушники или внутрь разъема мобильного телефона
, Как заряжать беспроводные наушники
, Как правильно прогреть наушники и нужно ли это делать
, Как правильно сложить наушники что бы они не путались
, Как сделать звук в наушниках громче: на компьютере и телефоне
, Как улучшить качество звука в наушниках
, Нет звука в наушниках
, Простые и эффективные способы увеличения баса в наушниках
, Самостоятельное изготовление простых наушников и гарнитуры с микрофоном
Комикс
Как видно из комикса, продвигаясь паяльником по кусочку трубы его можно гнуть куда и как нам нужно. Затем водя паяльником по поверхности можно разравнивать её и придавать окончательный вид. Когда нужная форма достигнута — срезаем лишнее со стороны контактов.
На мой взгляд, такой разъем практически неубиваем. С гораздо большей вероятностью из стоя выйдет провод на подходе к разъему. И чтобы уменьшить эту вероятность было решено воспользоваться пружинкой. Ее мы позаимствуем из щелкающей шариковой ручки.
Накручиваться пружинка должна с трудом, расширяясь на разъеме. Тогда потом, если приложиться к ней паяльником она сожмется до своего исходного диаметра и вплавится в разъем.
Уже после всего содеянного, пришла мысль, что было бы лучше, если перед оборачиванием в пластиковую трубу одеть на отходящий провод термокембрик сантиметра 2-3 длинной. В таком случае можно не бояться поплавить оплетку провода при формовке разъема и одевании пружинки. Да и крепости это бы еще большей придало .
Устройство и разборка
Стандартный разборный штекер на 3,5 мм состоит из внутренней контактной части и пластикового защитного кожуха, предохраняющего провода от изломов и повреждений. Его следует отличать от схожего по устройству прибора большего размера (диаметр рабочей части – 6,3 мм), называемого большим джеком.
Представленная конструкция заметно упрощает ремонтные процедуры, поскольку пайка штекера наушников в этом случае сводится к следующим простейшим действиям:
- сначала необходимо разобрать «нерабочий» штекер;
- затем демонтировать повреждённые проводники и правильно припаять новые;
- в заключение останется вернуть штекер к прежнему виду.
Единственная сложность, с которой придётся столкнуться при проведении пайки – необходимость разобраться со всеми подходящими к контактам проводниками (в отдельных случаях их количество может доходить до 6-ти).
Значительно сложнее обстоит дело с починкой неразборных штекеров, с которыми придётся основательно повозиться. Дело в том, что в этих изделиях внутренняя контактная основа заливается специальным пластиковым составом, образующим впоследствии гибкий держатель.
https://youtube.com/watch?v=KJr9yaUeAUw
Для того чтобы припаять мини-джек к новой разводке потребуется, во-первых, разрезать корпус повреждённой детали и полностью удалить мини-джек с самого штекера. Во-вторых – использовать какую-то новую оболочку, надёжно защищающую сам штекер и провод от излома.
Поломка штекера
Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем. Часто причина поломки кроется именно в этом месте
Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно «ухо» гаджета либо в оба сразу. Также может не работать и микрофон.
Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?
Для ремонта наушников, проделайте следующее.
- Отрежьте штекер от кабеля.
- Для ремонта штекера будет использоваться внутренняя часть старого с небольшой модификацией. Чтобы извлечь эту часть, необходимо с помощью канцелярского ножа разрезать пластиковую оболочку, как показано на рисунке ниже.
- После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.
- Запомните или зарисуйте на бумаге, к какому контакту, какого цвета провод был подсоединен. На рисунках ниже представлены стандартные схемы распайки жил кабеля. Цвет проводников может отличаться в разных моделях, в данном случае, зеленый — это левый канал, красный — правый, а медный (без изоляции) — общий.
- Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.
- Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.
- Наушники без паяльника отремонтировать не получится. Это объясняется тем, что необходимо соединить общие провода и залудить кончики всех проводников с помощью флюса и припоя. Поскольку проводники покрыты изоляцией (лаковой), то процесс лужения будет немного затруднен. Чтобы его облегчить, рекомендуется с помощью зажигалки слегка прокалить кончики проводов. Также очистить кончики от лакового слоя можно с помощью обычного ножа.
- Чтобы продолжить ремонт наушников своими руками, например, наушников Defender, нужно найти шариковую ручку, от которой вам потребуется всего одна часть, а именно — нижняя. Она будет служить в качестве корпуса для штекера.
- Подготовьте небольшой отрезок термоусадочной трубки для защиты провода от резких перегибов.
- На следующем этапе потребуется одеть на кабель кончик от ручки и термоусадку, после чего припаять залуженные кончики проводов к детали штекера.
- Запаиваем контакты, точно соблюдая схему распайки (воспользовавшись своей зарисовкой).
- После того, как вы припаяли все проводники, необходимо проверить, работают наушники или нет. Для этого можно воспользоваться мультиметром и прозвонить все контакты. Если прибора нет, то просто воткните штекер в разъем телефона и включите на нем воспроизведение музыки. Убедитесь, что оба канала гарнитуры работают раздельно, покрутив в эквалайзере регулятор баланса.
- При положительном результате тестирования, оденьте термоусадочную трубку на место пайки и с помощью зажигалки или строительного фена добейтесь плотного прилегания ее к штекеру.
- Чтобы продолжить, подготовьте небольшое количество эпоксидной смолы.
- Добавьте несколько капель смолы в кончик ручки, и оденьте его на спаянный штекер. На этом ремонт гарнитуры считается оконченным.
Процедура замены штекера одинакова для любых видов гарнитур, например, таких как: наушники Beats By Dr, Sennheiser (Сенхайзер) HD 215, Razer Kraken (Кракен) Pro, а также, для наушников Steelseries Siberia v2, Audio-technica ATH-ES7 и наушников Defender.
Как припаять провод к динамику наушника
Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.
Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия
Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.
Что делать, если провод оборвался внутри наушника
Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.
Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.
Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки
Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином
Классификация
Штекеры, как и любая деталь массового производства, имеют свою классификацию, которая зависит от подключаемой аппаратуры и играет важнейшую роль при ремонте. Так, существует разделение по размерам и количеству подсоединяемых проводов.
По размерам
На практике чаще всего встречаются штекеры трех типоразмеров:
micro-jack диаметром 2,5 мм (1/4″)- используется для подключения наушников к малогабаритным гаджетам и старым мобильным телефонам;
mini-jack диаметром 3,5 мм (1/8″) — применяют для соединения наушников с плеерами, смартфонами (например, iPhone, Xiaomi и др.) или аудиокартами, установленными в персональных компьютерах;
jack диаметром 6,35 мм — с его помощью подключают к источнику звука профессиональные наушники, эстрадные микрофоны и пр.
По количеству жил
Штекеры типа jack также различаются по функциональному назначению, которое определяет и их конструктивное исполнение. На практике встречаются такие их разновидности:
- двухпроводные типа TS — моно-jack;
- трехпроводные типа TRS — стерео-jack;
- гибридные типа TRRS — 4 провода и более.
Конструктивно все они абсолютно идентичны и отличаются только размерами. При этом их контактные площадки разделены между собой необходимым количеством диэлектрических колец. Внешний вид, нумерация контактов и схемы распайки (распиновки) различных вариантов исполнения показаны на рисунках.

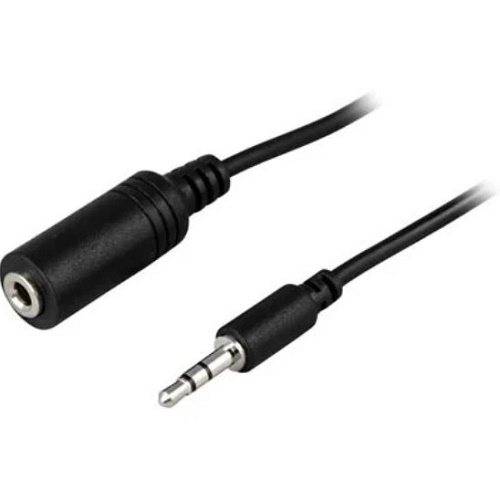

Рис. 1 Внешний вид штекеров
Двухжильный jack в обычной жизни используется очень редко. Его основное применение — профессиональное звукозаписывающее оборудование и музыкальные инструменты. Схема такого штекера самая простая и выглядит следующим образом.
Рис. 2. Двухжильный моно- jack TS
Трехжильные штекеры применяются на обычных головных телефонах, не предусматривающих микрофон и регулировку громкости.
Четырехжильные штекеры встречаются как в обычных головных телефонах, у которых по одному проводу «земли» на левый и правый наушник, так и на гарнитурах, где четвертая жила отводится под микрофон.
Рис.4. Распиновка четырехжильного штекера TRRS без микрофона.
Рис. 5. Распиновка четырехжильного штекера TRRS от гарнитуры
Что касается штекеров TRRRS и более, то в них соединение жил с jack происходит аналогично TRRS от гарнитуры, только на каждый контакт (левый и правый динамик, массу и микрофон) могут идти по нескольку проводов, которые определяются опытным путем при помощи мультиметра. Такие штекеры встречаются, например, в Earpods от Apple и Piston 3 – 6 проводов, 3 из которых — масса.
Популярные статьи Свадебная шкатулка для денег или колец
Разборка корпуса микрофона с регулятором громкости
Наушники для компьютера производят с регулятором громкости и микрофоном. Гарнитура мобильного телефона оснащена кнопкой включения и отключения разговора. Все эти элементы спрятаны в маленьком пластиковом корпусе, закрепленном на шнуре. Чтобы к этим элементам добраться придется выполнить аналогичные действия, которые применяют при разборке вакуумных наушников. Корпус склеен, и разделить его на две половинки получится только разрезанием ножом.
Неисправность регулятора громкости определяют по треску в динамиках и плохому звуку. Проблема кроется в переменном резисторе. Деталь состоит из ползунка, перемещающегося по резистивному слою. Продлить жизнь резистора можно графитной смазкой. С помощью ватной палочки пастой смазывают резистивный слой.
Проблема микрофона выявляется по ухудшению слышимости, что испытывает абонент, с которым ведется разговор. Причина часто кроется в засорении. Микрофон протирают ватой или марлей, смоченной в спирте. После ремонта резистора и микрофона две половинки корпуса склеивают.
Разборка наушников любой марки происходит несложно
Главное, соблюдать осторожность. Сломанные пластиковые детали восстановить невозможно. Тематические материалы: Если вода попала на наушники или внутрь разъема мобильного телефона , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как припаять штекер наушников , Как соединить порванные провода наушников , Как улучшить качество звука в наушниках , Нет звука в наушниках , Распиновка наушников , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном
Тематические материалы: Если вода попала на наушники или внутрь разъема мобильного телефона , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как припаять штекер наушников , Как соединить порванные провода наушников , Как улучшить качество звука в наушниках , Нет звука в наушниках , Распиновка наушников , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном
В повседневной жизни современного человека наушники являются незаменимым атрибутом, позволяющим получать удовольствие от прослушивания любимой музыки и аудиокниг в любом месте и в любое время. К сожалению, данный гаджет не вечен и подвержен поломкам. В такой ситуации вам приходится задумываться, можно ли произвести ремонт наушников своими руками, или лучше купить новые. Рекомендуется не спешить выбрасывать старые, так как сломавшиеся, в большинстве случаев, можно отремонтировать в домашних условиях. О том, как починить наушники самостоятельно, и пойдет речь в этой статье.
Счищаем лак
Для укрепления тонких медных проводков, производители переплетают их с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит. Поэтому на доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра нужно на него подуть, если сам не потухнет.
Лак и капрон оставляют небольшой нагар, который в большинстве случаев легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.
Главное не держать проводки в огне слишком долго, т.к. они могут просто сгореть и отвалиться(( Кому-то вариант с ножом может показаться удобнее.
Про цвета проводов в наушниках
Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.
Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках использует провода в двухцветной маркировке.
В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или .
При подаче напряжения (батарейкой или в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.
Ремонт накладных беспроводных наушников блютуз
Звуковой сигнал на гарнитуру bluetooth передается по эфиру. По этой причине разъем для подключения гарнитуры к источнику сигнала отсутствует. Поэтому с помощью мультиметра невозможно проверить целостность кабельных проводов.
Отличительной особенностью данной модели наушников является наличие постоянных магнитов на их задней крышке, позволяющих фиксировать телефоны. Но это не влияет на технологию ремонта, а удобно в эксплуатации.
Как правило, оба телефона редко выходят из строя одновременно, как правило, один из них начинает выходить из строя. Открыть блок управления сложнее, поэтому поиск и устранение неисправностей следует начинать с гарнитуры, которая перестала работать.
Обычно гарнитура состоит из двух частей, которые соединены между собой трением. Чтобы разобрать гарнитуру, вставьте лезвие ножа в пространство между половинками корпуса и переверните его.
После открытия гарнитуры сразу же стала очевидна причина отказа. Обычный проводник медного цвета был сломан.
Кабель был вытянут в корпус и вырезан по линии входа в наушники. Часто в наушниках кабель отрезают точно в точке входа, поэтому, чтобы исключить возможный перерыв в ближайшем будущем, кабель отрезали именно в этой точке.
Изоляцию кабеля расплавили паяльником по периметру и удалили. Здесь необходимо не переусердствовать, чтобы не расплавить капроновые провода внутри мишуры.
Провода покрыты слоем краски, которая ломается при нагревании. Хорошо припаяйте провода при использовании таблетки аспирина в качестве флюса. Остается, соблюдая полярность, припаивать провода к телефону.
Латунные кронштейны, обжимные с кабелем, были очень жесткими и трудно сгибались. Они также зафиксировали кабель только в направлении выхода из наушника, но позволили кабелю войти в наушник. В результате, кабель внутри и сломан. Чтобы устранить это, кабель был закреплен каплей термического клея. Когда кабель вытягивается в отверстие гарнитуры, термоклей сжимает и надежно фиксирует его.
В то же время, проволока второго наушника была перепаяна. Если проволока изношена в одной, то вскоре она будет изношена в другой. На снимке показаны обрезки шнуров, оставшиеся после ремонта.
Ремонт наушников закончен, и теперь они будут служить еще дольше, чем до ремонта, потому что дефект конструкции, где наушники были выключены, исправлен.
Чаще всего встречается расцветка
- земля (общий) — желтый (золотой)
- левый — синий (зеленый)
- правый — красный
Как и у любого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый — синий, а красный — это микрофон. Иногда провода не полностью одного цвета, а в цветную полосочку в сочетании с желтым.
Но чисто ЖЕЛТЫЙ всегда ЗЕМЛЯ. Смеси цветов с желтым, в большинстве случаев тоже земля, но нужно проверять.
Поэтому первым делом скручиваем между собой желтые провода наушников и AUX-кабеля.
Теперь поочередно скручиваем проводки наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет.
Определили? Отлично! Теперь проводки, оставшиеся невостребованными,можно просто отрезать.
Итак, проводки скручены, наушники поют — на лице улыбка)
Улучшаем технологию:
Всетаки использовать скотч — это не кошерно. Поэтому предлагаю немного улучшить технологию, опять таки без паяльника.
Придется прикупить в магазине электроники или хоз-маге термоусадочную трубку, она же термокембрик. Это такая хитрая трубка, которая умеет при нагревании сжиматься в диаметре как минимум вдвое. Стоит сие чудо около 0.1 — 0.5$ за метр.
Нам понадобятся два термокембрика с диаметрами 1-2 мм и второй 4-5 мм. Надеваем кусочки тоненькой термотрубки на наши скрутки. Кусочки отрезаем с полуторным запасом.
Теперь нужно термокембрик нагреть. Обычно я делал это паяльником, но т.к. Мы договорились, что его у меня нет, и рассказ именно о том как починить наушники без паяльника, мне пришлось выкручиваться.
Метод оказался достаточно эффективным и термотрубки сжались. Можно использовать галогенку или утюг. В принципе народ и обычным феном их греет. Обычно пока они еще горячие я дополнительно сплющиваю их пальцами т.к. не всегда есть под рукой трубки нужного диаметра, да и при этом они слегка склеиваются внутри.
Перед скручиванием проводков нужно не забыть одеть 4-х миллиметровую термотрубку на провод наушников. Эту термотрубку в последствии нужно надеть на место стыка и так же сжать теплом лампы. Вообще можно и на огне зажигалки сжимать, но можно случайно подплавить или поджечь лишнее.
Я использовал кусок длинной около 8 а то и 10 см. Для упрочнения конец термотрубки был одет непосредственно на резиночку разъема.
Вид явно преобразился в лучшую сторону
Как видите это не так сложно, как кажется и теперь вы знаете как починить наушники без паяльника. Подобный ремонт нельзя назвать полноценным, это скорее альтернатива для экстренных случаев.
Конечно возможно, что ваши наушники проработают еще много времени после такого ремонта. В любом случае, надежнее будет спаять скрученные провода наушников. Сделать этот совсем не сложно. Читайте как: Как просто научиться правильно паять на примере наушников
Есть несколько разных способов как починить наушники в домашних условиях, в некоторых случаях не имея под рукой никаких инструментов (например, ремонт оборвавшихся проводов без паяльника).
Как починить провод
- Можно ли починить наушники в домашних условиях? В 99% случаях можно. (1% неисправна мембрана, «сам динамик», но это большая редкость)
- И если можно, то как их отремонтировать? Методов много, все зависит от поломки. Самая распространенная, это порванные провода. Самый простой и очевидный метод решения, это пайка. Но есть и другие варианты решения.
- Где можно починить наушники? Отремонтировать сломанные наушники можно в любом сервисном центре.
- Сколько стоит починить наушники? В адекватных сервесных центрах от 2-20$.
- Что лучше: ремонт дома или сервисный центр? Если вы не держали в руках паяльник, у вас его нет, вы не хотите тратить время и боитесь шанса все испортить, то лучше отнести в сервисный. Это недорого и обычно быстро. Если все с точностью да наоборот, есть паяльник, вы все умеете и хотите 😎 , но конечно стоит отремонтировать дома и своими руками, это тоже быстро и бесплатно! А наша статья поможет вам сделать все еще быстрее.
- Как выявить причину поломки, если она неочевидна;
- Как прозвонить провода мультиметром;
- Как починить наушники если не работает один наушник;
- Как починить провод;
- Как починить штекер;
- Как починить разъем;
- Как починить наушники с микрофоном;
Проверяем на качество
По завершении операции нам нужно проверить работоспособность отремонтированных наушников. Подключаем их к любому плееру, смартфону или стереосистеме и включаем музыку. Теперь от случайных прикосновений к кабелю никаких слышимых последствий не должно проявляться, так что нам остается только радоваться результату.
Как устроен контактный штекер
Перед тем, как приступить к пайке, полезно изучить конструкцию контактного штекера стереонаушников. Внизу предлагаем ее схематичное изображение. Кабель наушников содержит три провода: правый канал (обычно красного цвета), левый канал (зеленый, белый или желтый) и заземление (в нашем случае цвета меди).
На штекерах мононаушников разделение на правый-левый канал отсутствует. В зависимости от штекера контакты для пайки будут разной площади. Постарайтесь во время пайки не создавать электрических соединений между контактами, особенно с землей, иначе при подключении наушников к устройству произойдет короткое замыкание и они могут выйти из строя. Поэтому оголять концы кабелей (см. п. 2) ни в коем случае нельзя больше, чем нужно для пайки.
- Как починить LED-лампочку самостоятельно: пошаговая инструкция
- Как самостоятельно отремонтировать монитор
Фото: компании-производители, Андрей Киреев
Починка гарнитуры без пайки
Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.
Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.
Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.
Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами
Причины возникновения и диагностика неисправностей
При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.
Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.
Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.
Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.
