Ремонт пылесоса своими руками: самсунг, томас

Схема пылесоса

Современный пылесос состоит из следующих компонентов:

трубы и шланги для транспортировки собранного мусора в пылесборник;
устройства для сбора мусора – многочисленные насадки: универсальная, а также щетки с различной степенью жесткости и длиной щетинок.
регулятор мощности электродвигателя;
отсек для сетевого кабеля, устройство автоматической намотки шнура;
пылесборник (или аквафильтр – для моющих моделей): пластмассовый резервуар или мешок, который собирает пыль. При всасывании пыли входящий воздух закручивается, и за счет центробежной силы она оседает на стенках резервуара. Чистый воздух с мелкими частицами направляется к мотору.
система фильтров, через которую пропускается всасываемый воздух в основной и моторной части. Часть мусора и пыли оседает в резервуаре, другая перемещается в сторону электромотора, для защиты которого устанавливается фильтр грубой очистки. Перед входом в двигатель стоит НЕРА (хепа) — фильтр тонкой очистки.
материнская плата, располагающаяся под крышкой пылесоса. Состоит из следующих элементов: блок питания — конденсаторы, на которые падает напряжение;
стабилитрон, где оно стабилизируется;
микросхема для контроля работы электродвигателя;
сглаживающий конденсатор;
переменный резистор;
симистор с мощным управляющим элементом;
кнопка включения;
два разъема: на двигатель и на питание, которое подается на плату.

Электродвигатель имеет конденсатор, способствующий плавной работе. Для бесперебойной работы предусмотрена помехоподавляющая система с дросселями, сглаживающими высокочастотные сетевые пульсации. Мотор устроен таким образом, что напряжение проходит через катушки, установленные на статоре, и поступает на щетки, после чего передается на коллектор.

Как сделать насадку для уборки под низкой мебелью

Используя такие методики изготовления патрубков, вы сможете самостоятельно сделать насадку практически любой, даже самой специфической формы. К слову сказать, у всех хозяек есть одна общая проблема: с обычными насадками на пылесос очень трудно почистить под мебелью: диваном или низким комодом. А пыль скапливается там толстым слоем. И здесь вам может помочь самодельное приспособление на пылесос. Как его изготовить – в этом небольшом и простом видео-мастер-классе:

Watch this video on YouTube

Такой вариант очень прост в изготовлении. Вы можете использовать не только металлическую трубку, подойдёт даже водопроводная труба небольшого диаметра из того же ПВХ, нужно только сделать переходник к обычной насадке.

Мы ждём ваши комментарии. Напишите, какая из насадок пригодилась бы вам, и, может быть, вы готовы поделиться собственным изобретением в этой области. Присылайте свои фото и описание в нашу редакцию!

Предыдущая #Лучшедома#Лучшедома Креатив против традиции: чем заменить плитку в ванной
Следующая #Лучшедома#Лучшедома Как вдохнуть жизнь в старый абажур

Самый простой, хотя и не самый эстетичный вариант патрубка

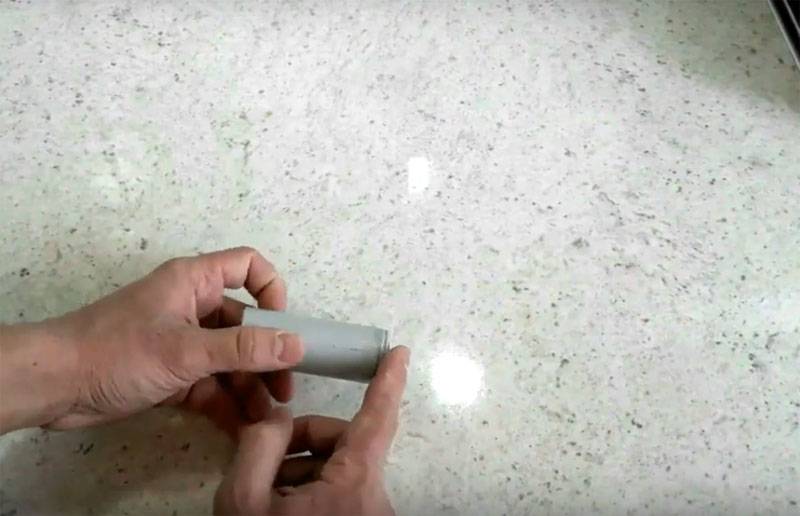

Первый вариант требует использования отрезка ПВХ-трубы длиной примерно 10-15 см.

ФОТО: YouTube.comНа этом отрезке нужно сделать два разреза длиной примерно 4-5 см, они должны располагаться на противоположных сторонах

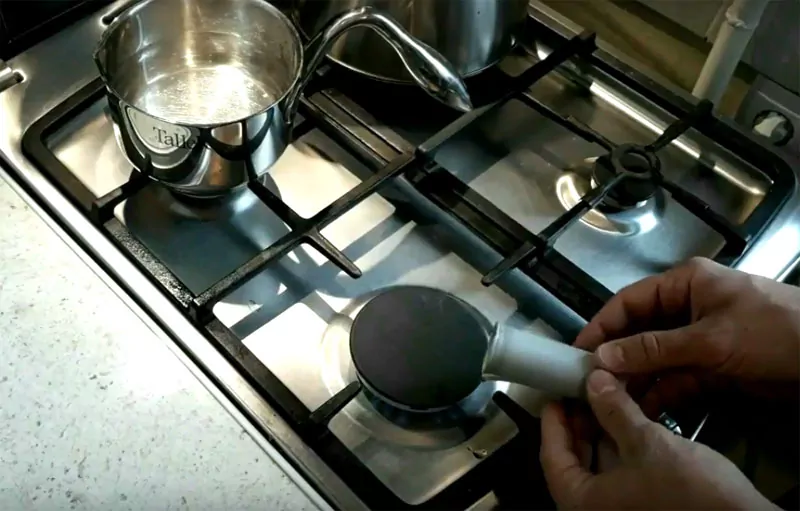

ФОТО: YouTube.comСледующий этап – нагрев трубки со стороны разрезов на открытом огне или строительным феном. Опыт показал, что простое опускание в кипяток не размягчает пластмассу до достаточного для растягивания состоянияФОТО: YouTube.comДалее необходимо натянуть нагретый элемент прямо на трубу пылесоса. Места разрезов немного разойдутся, но это не беда. Чтобы края не загибались, их следует прижать к трубе. Берегите руки от ожога: прижимая горячую пластмассу, оберните её тряпкой или полотенцем

Минус такой конструкции только в том, что она может быть негерметичной. Места разрезов могут упускать пыль наружу.

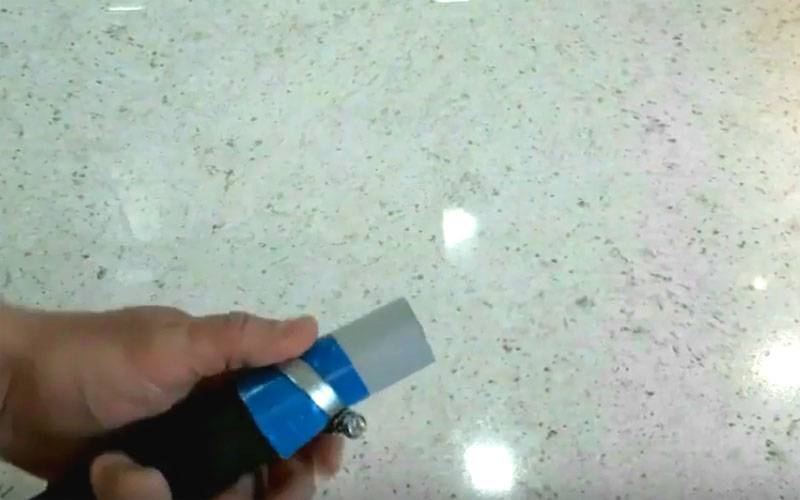

ФОТО: YouTube.comДля герметизации используйте изоленту: обмотайте ею надрезанную часть трубки. А для более плотного прилегания используйте металлический хомут

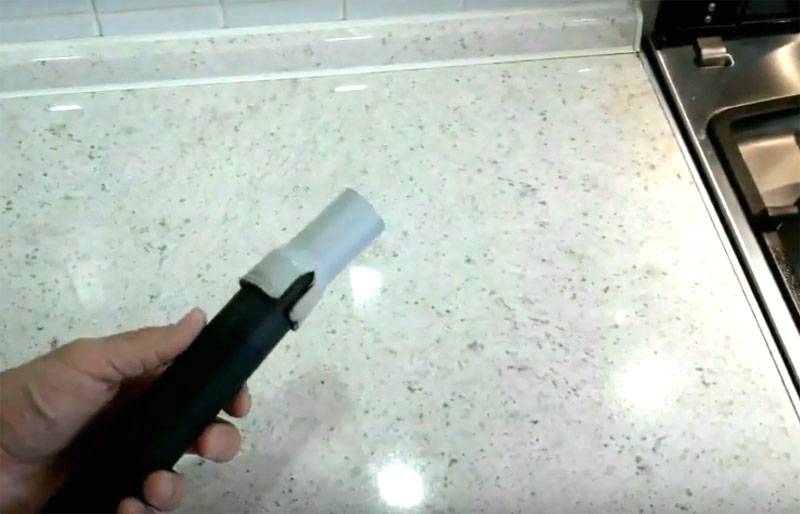

На всю работу у вас уйдёт буквально пара минут. Внешне такой патрубок выглядит не слишком эстетично, но зато за счёт разрезов и использования хомута он исключительно прочно держится на пылесосе.

Основные детали пылесоса

Чтобы определить нашу поломку, разберём, как работают различные элементы техники.

Фильтры

Именно они берут на себя основной удар по обработке мусора. Первым делом проверьте именно их: лишний мусор ухудшает всасывание, ведет к отключению во время уборки или вообще к перегоранию.

Очистить фильтр несложно — промойте водой и дайте высохнуть, не ставя на батарею и не обдувая феном.

Шланг

В шланге могут образовываться «пробки» из носков, тряпок, волос, шерсти домашних животных или просто большого количества пыли. Если мусор уже накопился, удаляйте его аккуратно, чтобы не повредить внутренние стенки шланга.

Возможно, нет никаких «пробок», а дело в дыре или трещине. Проблему можно решить подручными способами:

замотать очаг поражения строительным скотчем;
сделать заплатку из тонкой резинки или накладку из силикона.

Щетка

Щетка собирает крупный мусор и поднимает ворс ковра, для более эффективной уборки пыли. Со временем она засоряется и перестаёт цеплять пыль. Стандартную щетку достаточно просто очищать от наматывающихся волос, ниток, шерсти, например, после 2-3 циклов уборки.

Турбощетка состоит из валика, на котором нанесена щетина из пластмассы: валик вращается и собирает мусор щетиной. Без своевременной очистки турбощётка забьётся так же быстро, как и обычная.

Шнур и провод

Шнур может быть перебит, порван или отсоединен от управляющей платы, от чего электроэнергия не поступает к двигателю. Его нужно заменить и плотно заизолировать место нового соединения.

Может сломаться втягивающий провод механизм, тогда техника не будет сматывать кабель внутрь корпуса. Что с этим делать, в инструкции чуть ниже.

Двигатель

Ремонт двигателя и его диагностика — забота профессионала. Даже не пробуйте что-то починить, если не разбираетесь в электротехнике.

Платы управления

Так же, как и с двигателем, не пытайтесь перепаять плату, не зная её принцип работы и правила ремонта. Может выйти еще хуже.

Как убрать строительную пыль

Ремонт закончен, но квартира или дом покрыты слоем мелкой вездесущей пыли. Многим знакома эта картина. Как убрать строительную пыль? Сразу скажем, что придется убирать не один раз. Нужен будет хороший пульверизатор и мощный пылесос, ведро и много-много тряпок. Пылесос лучше использовать строительный, с длинным шлангом и телескопической насадкой. Бытовым тоже можно, но он, скорее всего, такой нагрузки не переживет. После уборки его, возможно, придется выбросить, так как мелкая пыль забивает двигатель и он сгорает.

Хорошо, когда есть помощники

Если есть увлажнитель воздуха с ионизатором, вместо пульверизатора можно приспособить его. Но его надо в каждой комнате оставлять на пару часов. Слишком долго, если помещений для уборки несколько.

Очищение пола от пыли

Окна/двери в квартире закрыть, потом можно начать уборку строительной пыли. Если хорошо работает вентиляция, можно на время уборки прикрыть и ее. Сразу скажем, что придется повторять все не один раз, надо делать уборку во всех помещениях, переходя из одного в другое. Методика такая:

Настраиваем пульверизатор на самую мелкую водяную пыль, распыляем некоторое количество повыше в воздух. Водяная пыль оседает, захватывая пылинки, которые в воздухе. На полу образуется влажная корка. Если слой пыли на полу значительный, лучше подождать пока высохнет и собрать пылесосом.
Оставляем комнату минимум на час — чтобы вода высохла. Следим, чтобы не было сквозняка, который сможет поднять осевшую пыль в воздух.
Пылесос стоит в соседнем помещении, а в комнату проносим шланг с насадкой, собираем пылесосом пыль.
Повторяем «мероприятие» до тех пор, пока воздух не станет относительно чистым и на полу пыли будет минимум.

Дальше надо вымыть пол. Если воздух достаточно очистился и после очередной обработки пылесосом в воздухе не носятся пыльные смерчи, можно не распылять водяную пыль. Берем побольше воды, много тряпок. Моем пол. Тряпку и воду надо менять как можно чаще. Если есть возможность — лучше каждый раз тряпку полоскать в проточной воде. Набегаетесь в ванную, конечно, но так уборка более эффективна. Пока не старайтесь вымыть окончательно. Основная задача — убрать летучую мелкую фракцию. Она убирается только водой и тряпкой. Если пылесос у вас моющий циклонный (с емкостью для воды, через которую пропускается воздух и засасываемая пыл оседает в воде), можно приспособить его. Он отлично справляется с задачей — быстро и качественно.

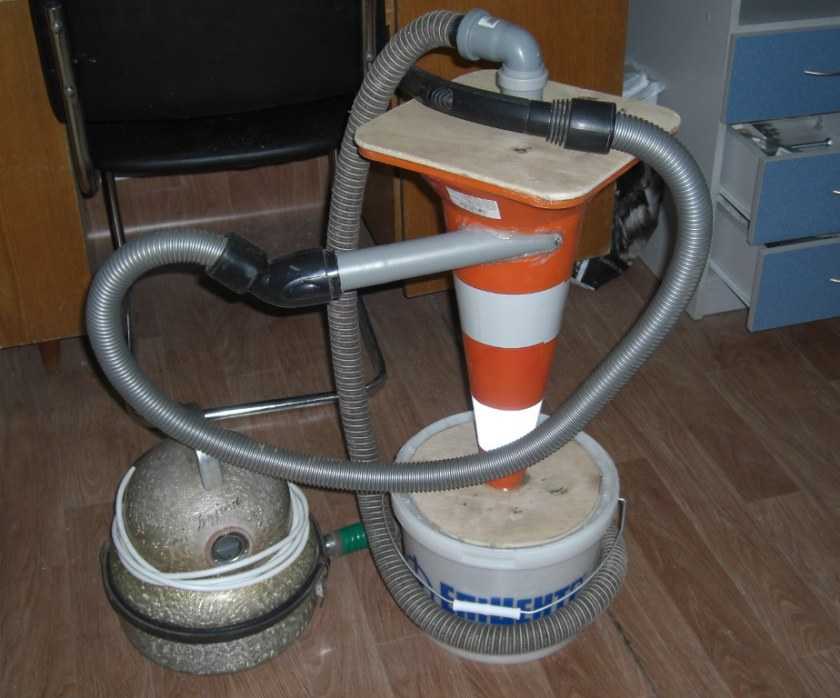

О том, как сделать аквафильтр циклонного типа для бытового пылесоса, смотрите в видео ниже.

Убираем остатки со стен, окон, дверей

Затем чистим пылесос, моем щетку или надеваем чистую/новую. Второй вариант предпочтительнее. Снимаем пылесосом пыль с потолка и стен. Пройтись можно несколько раз. Потом — снова пол, затем — окна и двери. Не забывайте в дверях протирать верх. Там пыли много. При закрывании дверей она распыляется по помещению.

Чтобы отмыть пол после ремонта, не нужны дорогостоящие средства

Убрав пыль со всех вертикальных поверхностей, снова протираем пол, часто моем тряпку. Если на дверях, окнах, остались белые разводы, в воду добавьте уксуса или лимонной кислоты. Можно капнуть немного моющего средства для посуды. После обработки таким составом, разводов должно быть меньше.

Как отмыть пол после ремонта

Пока моете пол просто водой, создается впечатление, что пыль просто размазывается. По всему полу остаются белые разводы. Когда уже почистили стены и потолок, можно пытаться отмыть пол более качественно. В воду нужно добавить:

Немного уксуса. Обычного, пищевого спиртового — 6-8%. На ведро воды — с полстакана.
Поваренной соли. На ведро теплой воды с 1/3 стакана или около того. Перемешать до растворения.
Пару ложек растительного масла.

Чтобы избавиться от белых разводов на полу, можно попробовать все три средства по очереди. Каждая»добавка» — соль и уксус — работает, но где-то эффективнее оказывается одна, где-то другая. Зависит от состава пыли (ее источника, если быть точнее). Для более быстрого результата можно сразу соль и уксус. Они друг другу не мешают. Уксус имеет неприятный запах и его можно заменить лимонной кислотой.

Эти простые домашние средства, помогают быстро убрать пыль после ремонта с пола и избавиться от разводов. В принципе, как только слой пыли на полу стал совсем небольшим, можно добавлять соль и уксус. Разводов будет меньше, но воду надо менять часто. Окончательно убрать белый налет с пола — линолеума, ламината, плитки — поможет вода с растительным маслом. Вот так странно, но работает. Проверьте. И пол нежирный и нескользкий. Так что чтобы отмыть пол после ремонта не нужны какие-то чудо средства за бешеные деньги.

Когда нужна разборка пылесоса Samsung SC6573

Рассматриваемый аппарат имеет двухконтурное разделение мусора в циклоне, трехступенчатое фильтрование и большую мощность всасывания. В нем используется дистанционное управление с ИК датчиками. Оптимальные параметры возможны, если все системы исправно работают.

Причиной неисправности может стать применение инструмента не по назначению. Для сбора строительного мусора, мелкодисперсных веществ, воды инструмент не используют – нет защиты. Пыль проникает вглубь, садится на контакты, покрывает электрическую плату и все компоненты, запрессовывает микрозазоры. Это становится основной причиной отказа оборудования.

Потребуется разборка пылесоса Самсунг 1800 W SC6573 в случаях:

Просела мощность, очистка, промывка фильтров, трубок, сопряжений не дали должного результата.
Сильный шум при работе сопровождается видимым искрением, дымком, вибрацией, двигатель выбивает.
Управление пультом ДУ не работает, а на корпусе аппарат включается.
Не сматывается сетевой провод.
Мотор не включается.

Разбор корпуса пылесоса несложен, если соблюдать последовательность операций. По ходу демонтажа каждого узла необходимо фиксировать действия фотографированием или записью. Сборка выполняется в обратном порядке.

Необходимые инструменты

Набор необходимых инструментов будет зависеть от типа и модели пылесоса Samsung. При разборке и ремонте, профилактике или чистке устройства, а также его отдельных элементов, не обойтись без таких приспособлений:

крестовая и шлицевая отвертка – их размеры подбираются в соответствии с видом и глубиной посадки шурупов;
плоскогубцы;
канцелярский, а лучше профессиональный строительный нож;
смазочный материал;
электроизоляционная лента;
электрический тестер.

Во многом на выбор инструментов будет влиять и вид производимых работ. Например, для зачистки поверхности всасывающего шланга перед склеиванием трещин понадобится наждачная бумага и обезжиривающее средство (ацетон, растворитель). Загрязнения на валу щеток пылесоса удобно снимать ножницами, а для удаления засоров придется использовать длинную жесткую проволоку. Для склеивания трещин или сколов на корпусе подойдет универсальный супер-клей, а для подвижных частей, таких как шланг, необходим более эластичный склеивающий материал.

Последовательность разборки пылесоса на примере Samsung 1600w

Разборка любой техники начинается с подготовки. И верной последовательности. Нельзя достать до сердца прибора, пока не снимем все, что его прикрывает.

Вы можете самостоятельно разобрать пылесос, используя инструкцию.

Открыть можно так:

Отсоедините все, что может мешать и раскручивайте корпус. Отверткой откручиваем все винтики, в том числе и потайные, могут быть возле кнопок. После откручивания всех деталей, что могут держать оболочку пылесоса – снимите ее. Если не вышло, осмотрите еще раз, возможно, есть потайные защелки.
Отсоедините электрический монтаж. Увидеть его можно на разъемах.
Из всего пластикового корпуса снимаем двигатель, открутив его от станины.

Правильно проведенная диагностика является залогом успеха.

Разборка двигателя

Сердце пылесоса имеет пошаговый процесс раскрытия.

Для начала нужно снять крыльчатку. Но для этого необходимо выполнить определенные действия. Снимите переднюю часть кожуха. Тонкой отверткой отгибайте сбоку кожуха, чтобы отвертка попала внутрь. Отодвиньте верхнюю часть кожуха, и крыльчатка станет доступной.
Откручиваем гайку на крыльчатке.
Снимаем винты корпуса, но щетки к этому моменту нужно уже убрать.
Вытяните якорь.
Резьбовыми съемниками снимите подшипник.

Фильтры забиваются, мусор плохо втягивается, на мотор дополнительная нагрузка и в итоге он ломается.

Изготовление дополнительных фильтров

Втягивающее воздух действие бытового пылесоса создает внутри резервуара для сбора отходов давление, отличное от давления за его пределами. В разряженном воздухе частицы пыли и мусора падают вниз под собственной тяжестью и действием инерционных сил.

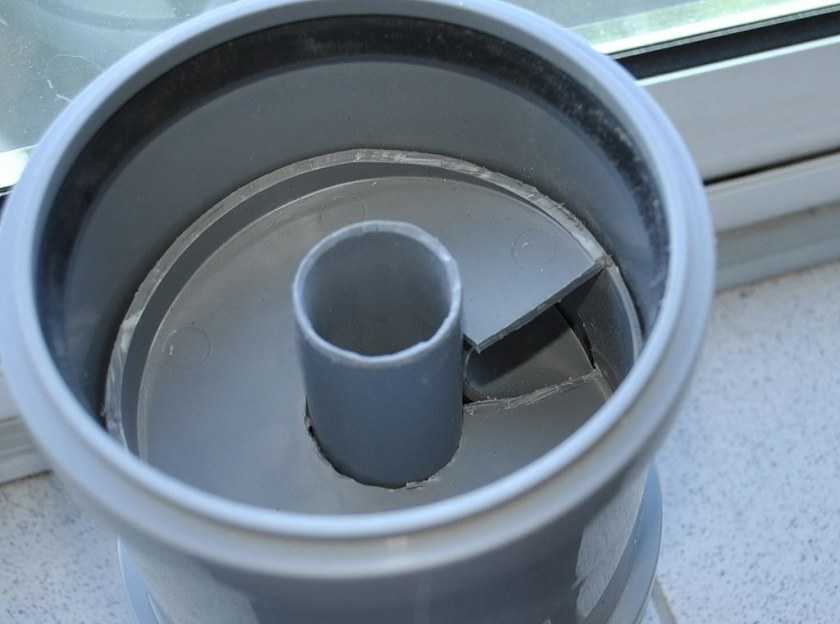

Для того, чтобы поступающие отходы разделились на мелкую и крупную фракции, необходимы дополнительные фильтры, которые окончательно превратят бытовую технику, практически, в промышленный пылесос своими руками.

Можно приобрести готовый масляный фильтр, на котором будут оседать мелкие частицы пыли или сделать циклонный фильтр для пылесоса своими руками. Он может выглядеть как резиновая крышка с множеством мелких отверстий, или изделие с применением ткани.

Профилактические меры

Для обеспечения безотказной работы пылесоса необходимо соблюдать ряд простых правил.

При попадании внутрь корпуса воды и других жидкостей следует немедленно отключить пылесос и оставить его при комнатной температуре на 12-24 часа. Невыполнение этого требования может привести к короткому замыканию внутри корпуса или к появлению сетевого напряжения 220V на корпусе пылесоса с возможностью последующего поражения электрическим током.
Категорически запрещается использовать пылесос не по назначению (уборка абразивной пыли, металлической стружки, древесных опилок).
В процессе уборки нельзя допускать резких перегибов шланга и перекрытия входного отверстия.
При проведении влажной уборки нельзя наливать в отсек для моющего средства дезодоранты, парфюмерные средства, растворители и другие агрессивные жидкости.
Нельзя допускать падения пылесоса с большой высоты, после падения или сильного удара агрегат необходимо доставить в сервисный центр для осмотра и диагностики.
Включение агрегата в электрическую сеть с нестабильным напряжением не допускается.
Запрещается использовать устройство не по назначению (уборка снега, абразивных материалов, гранулированных веществ).
После каждой уборки необходимо делать очистку пылевого фильтра или отсека для сбора мусора в устройствах циклонного типа.
Стоит использовать аксессуары, рекомендованные производителем, нельзя пользоваться самодельными деталями или комплектующими от других моделей.

В процессе работы необходимо строго соблюдать требования ПТБ и ПУЭ.

О том, как работает пылесос LG и его характеристики, смотрите далее.

Разборка мотора пошагово

Для демонтажа двигателя необходимо иметь определенный инструмент и знать последовательность действий, а также нюансы, характерные моторам некоторых марок пылесосов.

Материалы и инструменты для разборки двигателя

Чтобы демонтировать мотор, нужно иметь под рукой такой инструмент, как плоскогубцы, ножовка, круглый напильник, небольшие тиски, два деревянных бруска, ключ на 12.

Алгоритм разборки

При разборке мотора правильно придерживаться следующего алгоритма действий.

Извлечение щёток. Процесс не вызывает никаких затруднений. В некоторых двигателях приходится открутить пару болтов, а в других ─ и того проще.
Снятие кожуха крыльчатки. Его края приходится местами отогнуть от корпуса двигателя, а затем снять, легко постукивая молотком.
Снятие крыльчатки. Эта процедура самая сложная и опасная, поэтому способы ее осуществления вынесены в отдельный подраздел.
Удаление подшипников. Манипуляция проводится при помощи съёмника.

Способы снятия крыльчатки

Снять крыльчатку с двигателя ─ задача непростая, так как гайка, которую следует открутить, находится в очень неудобном месте. Обычно для этого процесса используют три способа.

Вместо снятых щёток вставляют деревянные бруски соответствующих размеров, чтобы они немного выходили наружу. Концам, упирающимся в ротор, придают форму полукруга при помощи напильника. С обеих сторон бруски зажимаются тисками таким образом, чтобы не повредить ротор, но в то же время обеспечить его неподвижность при откручивании гайки.
Около 20 см мягкой изолированной проволоки сечением до 2,5 мм петлёй надевают на заднюю часть якоря, а затем, проворачивая якорь по часовой стрелке, наматывают на токосъёмник. Конец провода крепится к корпусу двигателя. После этого гайку можно открутить.
Третий способ требует от ремонтника ювелирной точности: нужно пропилить на торце вала, где сидит гайка, шлиц для отвёртки. Это можно сделать при помощи дрели или ножовки по металлу. Затем одной рукой при помощи отвёртки удерживают вал от вращения, а другой ─ откручивают гайку. Наглядно процесс можно посмотреть на видео.

Есть и четвёртый способ, но не гарантирующий целостность обмотки. Он заключается в том, чтобы расклинить вал якоря при помощи тонкой отвёртки, пропустив её через отверстие на торце мотора

Инструмент осторожно вставляется в зазор между ротором и статором. Гайка обычно сидит очень крепко, и приходится приложить много усилий, чтобы ее открутить

Особенности снятия крыльчатки на моторах разных брендов

Вышеописанные способы снятия крыльчатки подходят для пылесосов LG, Samsung, Karcher, Tomas twin tt и других.

Особую сложность представляет собой снятие крыльчатки с мотора без гайки. Это касается некоторых моделей Philips, Zemler. На месте гайки там стоит запрессованная шайба. Подцепить её нет никакой возможности, но есть один способ решить эту проблему. В шайбе делают два отверстия слева и справа от оси. Нарезают в них резьбу. Берут небольшую металлическую пластину и высверливают в ней три отверстия чуть большего диаметра, чем на шайбе. В среднем из них нарезают резьбу. На торце оси делают выемку. Через крайние отверстия пластины свободно пропускают болты и вкручивают в резьбовые отверстия на шайбе. Один болт закручивается в середину пластины и идёт на выемку торца. Получается своего рода съёмник. Прокручивая центральный болт по часовой стрелке, крыльчатку снимают с оси.

Некоторые модели двигателей не вызывают больших проблем при демонтаже. Мотор пылесоса Ракета легко разбирается при помощи длинной отвёртки. Однако гайка крыльчатки на нем снимается против часовой стрелки. Одной рукой нужно держать якорь, а другой ─ откручивать гайку. Также легко проделать эту операцию с двигателем Vitek.

Признаки фатальных поломок мотора

Всё вышесказанное о разборке двигателя не имеет смысла, если он не подлежит ремонту. Мотор не выходит из строя мгновенно. Проявлениями близкого конца могут быть следующие признаки:

двигатель свистит и сильно гудит;
при работе ощущается запах гари;
перегревается корпус пылесоса;
аппарат отключается после 10-15 минут работы.

Подобные проявления могут указывать и на менее серьёзные проблемы, но игнорировать их нельзя. Если все симптомы свидетельствуют о том, что двигатель вышел из строя, придётся заменить его новым.

Проблемы при неправильной разборке

Неосторожное обращение с инструментом и применение его не по назначению может привести к следующим проблемам в ходе разборки:

Повреждение крыльчатки. К ним приводят попытки удерживать вал двигателя за крыльчатку при отвинчивании гайки.
Повреждение держателя щеток. Возникают вследствие попыток заклинить вал, вводя отвертку или плоскогубцы через проемы щеткодержателей без демонтажа щеток.
Повреждение контактной группы ротора. Причина та же — попытки удержать ротор плоскогубцами или заклинить отверткой.

Чтобы избежать этих проблем, достаточно соблюдать изложенные выше рекомендации.
