Ремонт насоса “Водомет” своими руками: обзор наиболее популярных поломок

Нюансы поломок в зависимости от марки насоса

Существует множество причин поломки оборудования: погодные условия, качество оборудования, соблюдение техники безопасности, обращение с прибором

Кроме этого, товары одной марки имеют типичные неисправности, что важно учитывать при ремонте и диагностике оборудования

“Водолей”

Насосы “Водолей” отличаются долгим сроком службы (до 6 лет), нетребовательностью к условиям эксплуатации (перепадам напряжения или чрезмерно загрязненной воде), низким уровнем шума.

Несмотря на свое высокое качество, оборудование предрасположено к перегреву, особенно при работе в скважинах небольшой глубины. Это достаточно распространенная проблема, которая может нанести большой ущерб, а цена ремонта может оказаться равной половине стоимости аппарата.

Grundfos

Модели Grundfos имеют систему клапанов и оборудованы двигателями со встроенной теплоизоляцией – эти детали выходят из строя. Для их замены или ремонта необходимо разбирать корпус.

“Малыш”

У продукции электронасосов этой фирмы есть общая черта – посторонний шум во время работы, когда аппарат не откачивает жидкость. Это популярная проблема, связанная с разрывом оси, которая держит якорь и мембрану.

“Джилекс”

Одной из типичных поломок, свойственных водяным насосам фирмы “Джилекс”, является протечка двигателя. Доливка масла производится в сервисном центре из-за сложности выполнения ремонтных работ.

“Ручеек”

Эти насосы и помпы имеют долгий срок службы и могут работать более 7 часов подряд. Это возможно благодаря использованию фирменных деталей и качественный сборке. Однако рекомендуется каждые 2-3 часа выключать устройство, чтобы не произошло перегрева.

Marquis (Маркус)

Основная проблема, свойственная этим насосам, – закисание крыльчатки. Это не наносит большого вреда устройству, но аппарат будет включаться только после небольшого удара по нему или по подключенной трубе. Это решается разбором агрегата и прочисткой крыльчатки, что можно сделать самостоятельно.

Тонкости ремонта агрегатов разных марок

Поскольку в продаже есть модели насосного оборудования разных производителей, отличающиеся прочностью и особенностями конструкции, то ремонт и эксплуатация таких приборов должны выполняться с учётом модели. Поскольку в качестве скважинного агрегата вы могли выбрать не «Водомёт» или «Вихрь», а модель другой марки, мы решили перечислить слабые стороны самых распространённых насосных изделий, а также особенности их ремонта:

  • Большинство моделей Grundfos имеет особую теплоизоляцию двигателя и встроенные клапаны. Поэтому иногда нужно менять теплоизоляционные уплотнители мотора. Эта работа под силу только профессионалу.
  • Насосы марки Джилекс часто сталкиваются с вытеканием жидкости из электродвигателя. Для ремонта необходимо заменить жидкость аналогичным продуктом. Сделать это можно только в специальном центре обслуживания.
  • Самой большой популярностью пользуется отечественный насос «Малыш». Хоть цена сервисного ремонта вполне приемлема, несложно отремонтировать этот прибор своими руками. Распространённая проблема – агрегат сильно шумит после включения, но воду не качает. Обычно такое происходит из-за разрыва центральной оси, на которой установлена мембрана и якорь. Обычно разборка агрегата позволяет быстро выявить проблему. Ось необходимо заменить. Более подробно о ремонте насоса «Малыш» вы можете узнать из предложенного видео:

  • Скважинный насос «Водолей» довольно часто перегревается во время работы. Особенно это касается агрегатов, установленных в неглубоких скважинах. Однако поскольку ремонт такого оборудования может составить около половины его стоимости, то при поломке недорогого насоса проще купить новый прибор.
  • Насосы «Водомёт» и «Вихрь» — это довольно надёжная техника, которая при правильном использовании может прослужить длительное время без поломок. При неправильной эксплуатации агрегаты могут засоряться илом и песком. Для ремонта потребуется менять насосную часть.
  • Насосное оборудование «Ручеёк» также славится своей способностью к перегреву. И это несмотря на конструкцию с соблюдением европейских стандартов. Согласно инструкции производителя прибор может проработать без остановки 7 часов, но на практике это вызовет перегрев. Поэтому насосу рекомендуется давать передышку после 2-3 часов работы.

Ремонт насосной станции Джилекс

Насосная станция – это самовсасывающий поверхностный центробежный напорный аппарат с эжектором и системой трубопроводов. Модели этой серии рассчитаны на горизонтальную установку и прокачивают от 3 кубометров воды в час. Отличаются модели уровнем шума двигателя и наличием автоматики, которая нужна для отслеживания уровня воды.

Рассмотрим пример ремонта насосной станции Джилекс Джамбо. В них установлено реле давления РДМ 5, бак с мембранами (гидроаккумулятор), электромотор, центробежный насосный аппарат, водозабор с фильтром и система трубопроводов. Наблюдать за давлением внутри установки можно при помощи стрелки на манометре.

Есть пять основных причин по которым станция может выходить из строя или работать не правильно:

  1. Гудит, но не работает. Это бывает, если вы оставляли надолго свой аппарат без воды и движения. Крыльчатка могла просто прилипнуть к корпусу. Покрутите ее вручную и попробуйте подключить. Если все еще не работает, проверяем уровень напряжения электросети и состояние конденсатора.
  2. Совсем не включается. Прозвоните тестером сеть, обмотку, кабеля. Возможно где-то просто отошли контакты, и, стоит их соединить, как все снова заработает.
  3. Качает воду постоянно и не отключается. Нужно настраивать реле. Отрегулировать его можно двумя крепежными пружинами или винтами (в зависимости от того, какое реле установлено в вашей модели станции).
  4. Поток воды поступает с перебоями. Проблема в разгерметизации трубопровода или стыков. Кроме того, стоит проверить уровень воды.
  5. Слишком частые включения аппарата при неравномерном поступлении воды. Нужно проверять настройку реле и целостность составляющих частей гидроаккумуляторного бака. Либо придется сменить негодную мембрану, либо бак треснул, либо сломано само реле.

Источник статьи: http://nasosovnet.ru/repair/remont-nasosov-dzhileks.html

2 Как производят ремонт насоса Джилекс?

Теперь рассмотрим непосредственно ремонт насосного оборудования. Стоит понимать, что ремонт погружного образца будет отличаться от ремонта поверхностного.

Для начала обратимся к моделям типа Водомет. Насос Водомет – это погружной образец, который выпускается в разных конфигурациях. Существуют модели линейки 40/50, 55/35, 110/110 и т.д. Однако отличаются они не столько конструкцией, сколько выбором конкретных комплектующих и размерами. В остальном же их конструкция предельно проста и повторяется постоянно.

Отсоединенные расходники, фильтры и водоприемники насоса Водомет

Ремонт насоса Водомет всегда начинается с его разборки. Для этого его нужно аккуратно вынуть из скважины, отключить от системы и просушить насос от воды.

Вынимаем и просушиваем устройство.
Снимаем верхний корпус или крышку.

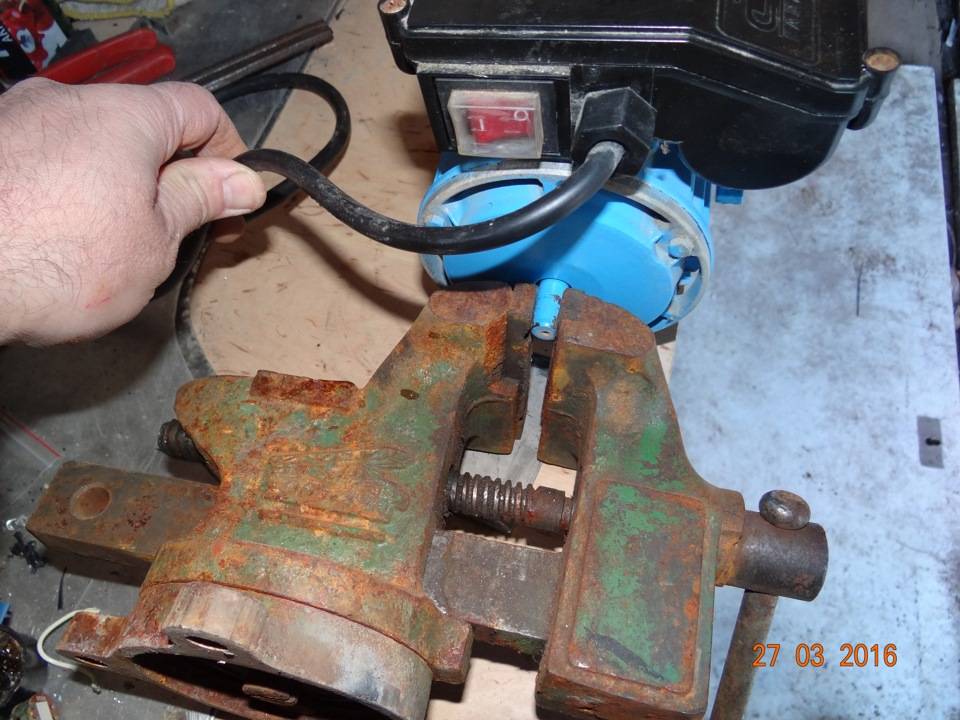

Снимаем водозаборные механизмы, придется использовать тиски

Но помните, что внутри корпус полый, а потому важно не переусердствовать.
Разбираем насосную часть, если поломка кроется там, то на этом этапе вы ее и устраните. В противном случае придется двигаться к движку.
Снимаем штопорное пластиковое кольцо и вынимаем двигатель.
Аккуратно вытягиваем провода и оцениваем их состояние.
После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности.

Важно заметить, что масло в движке должно быть безвредным. Идеально подойдет глицерин, так как он не вредит и не загрязняет окружающую жидкость

После разборки насоса устранить неполадку будет довольно легко. Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом.

Поврежденные расходные элементы или вращающиеся части только меняют. Их дешевле купить, чем ремонтировать. Ну а движок уже лучше отправить специалисту, который сможет его разобрать, почистить и отремонтировать, а также гарантировать вам положительный результат.

Как видим, разобрать и отремонтировать насос Водомет довольно легко. Причем не имеет значения, какой именно Водомет вы выбрали, так как принцип конструкции остается одним и тем же.

Насос Водомет, готовый к использованию в скважине

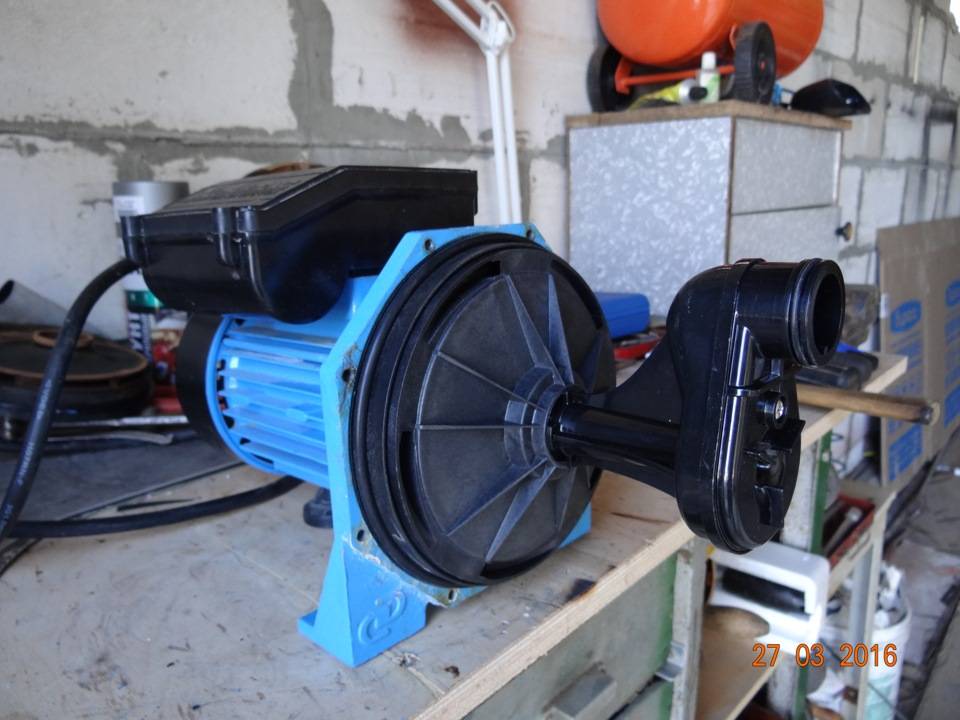

Немного по-другому действуют при ремонте поверхностных насосов и станций типа Джилекс Джамбо. Здесь уже нужно заниматься конкретным решением проблемы. Если барахлит насос, значит нужно снять корпус и проверить все системы.

  1. Отключаем оборудование от электричества, гидроаккумулятора и сливаем жидкость в шланге.
  2. Отвинчиваем заднюю часть корпуса.
  3. Снимаем подвижные части корпуса.

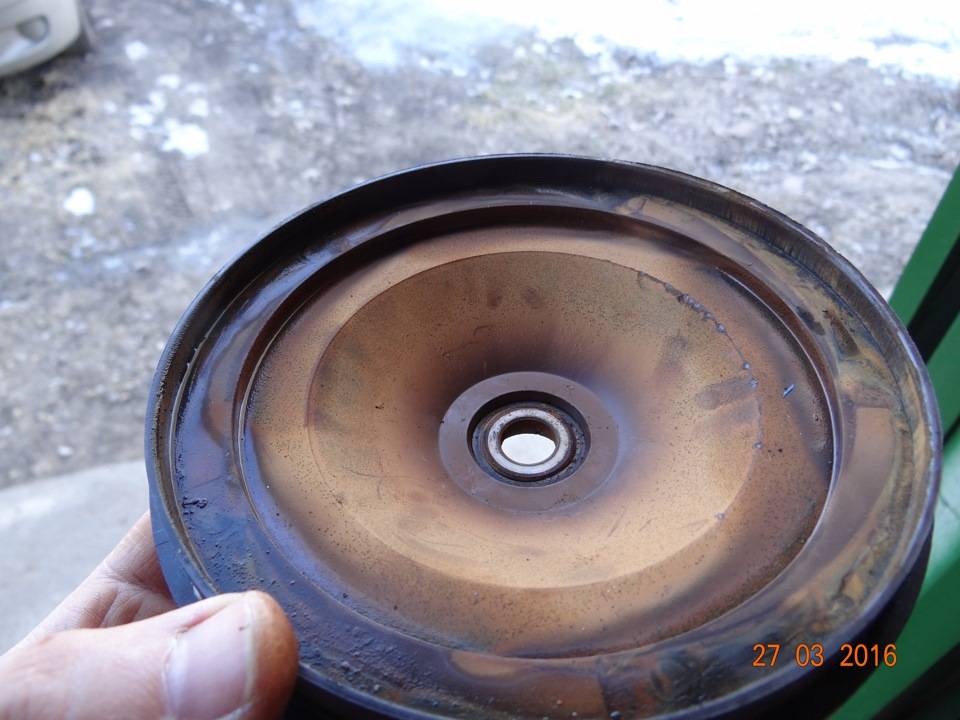

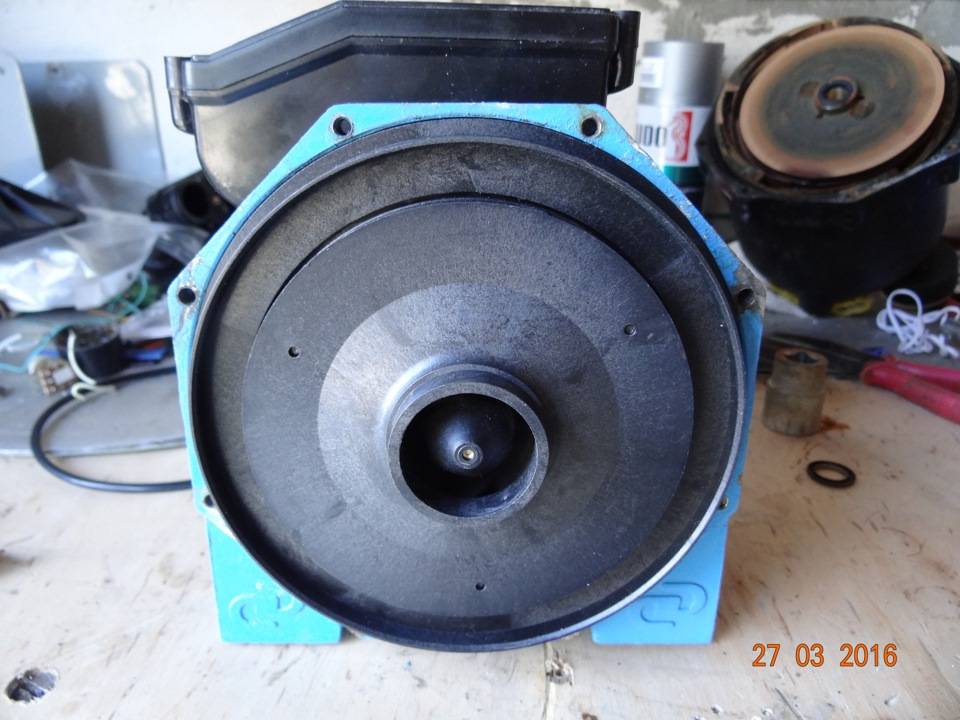

  4. Разбираем камеру насоса.

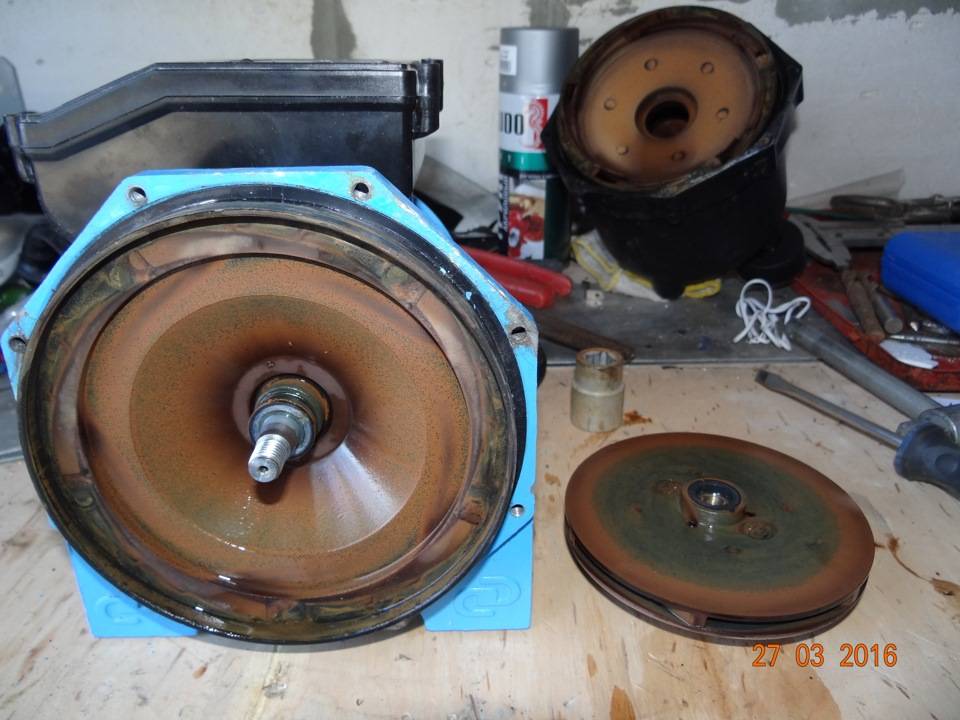

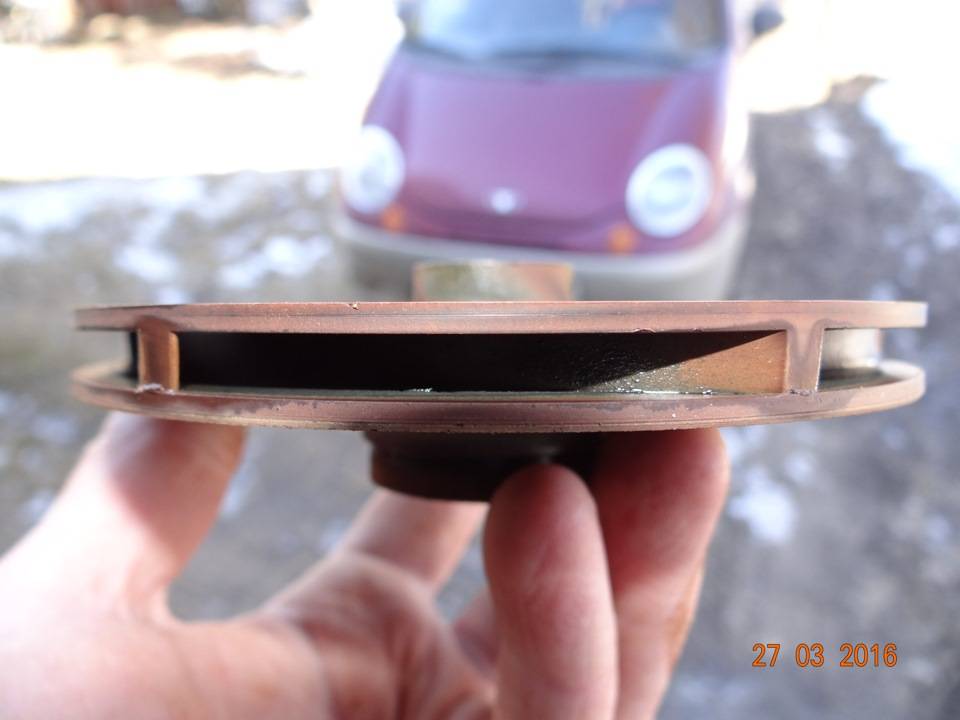

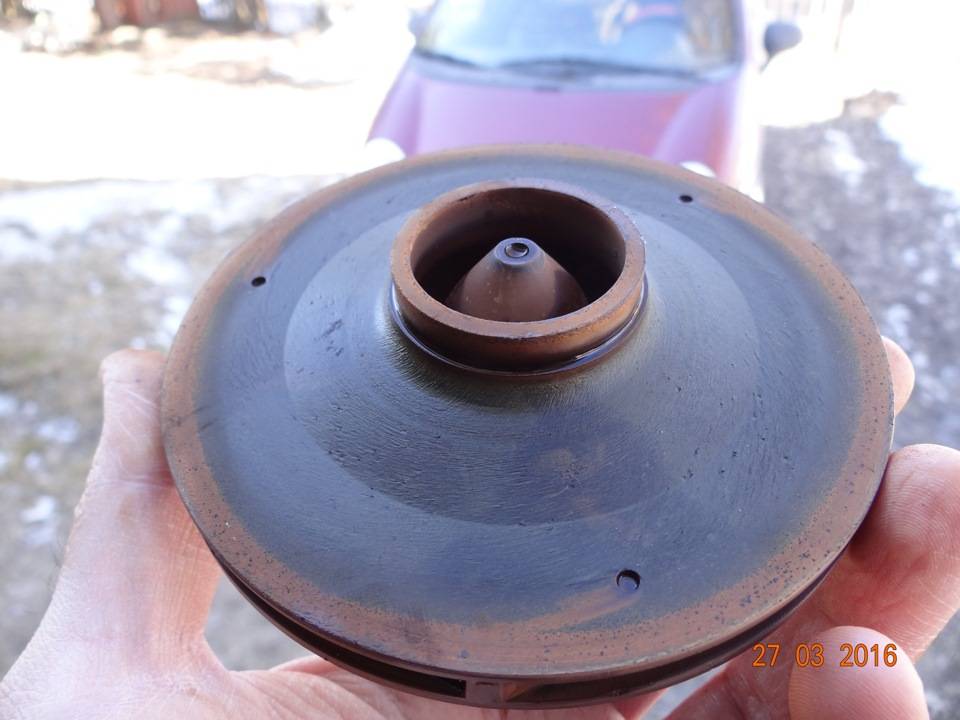

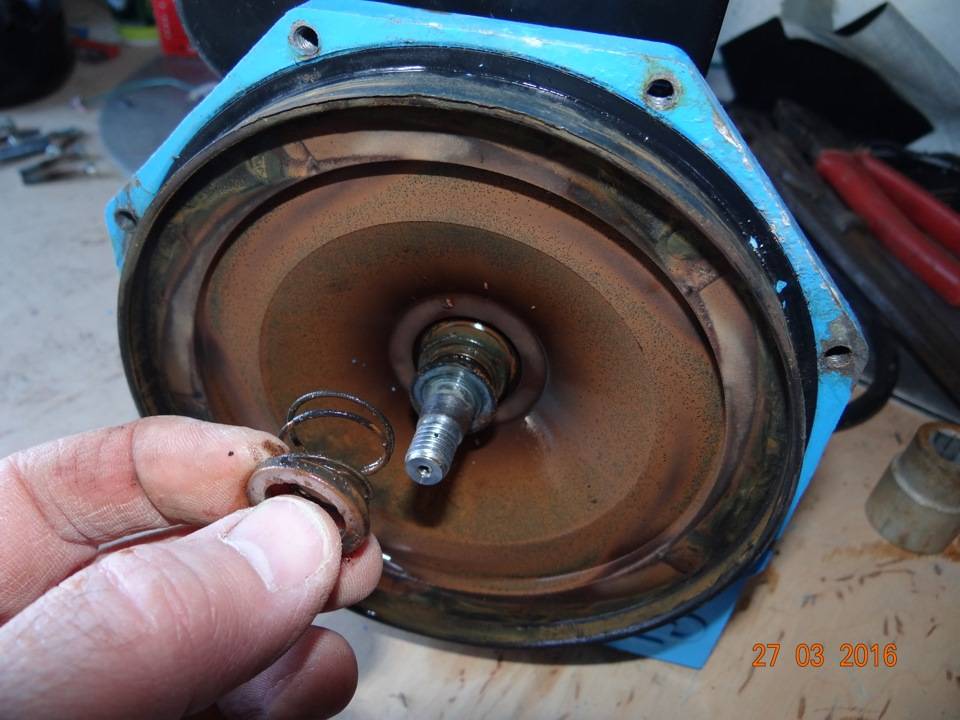

  5. Убираем крыльчатку уплотнители.
  6. Аккуратно вытягиваем двигатель.
  7. Разбираем с проводами.
  8. После завершения ремонта собираем насос обратно.

Как и в предыдущем случае решить проблему с поломкой можно на любой стадии. Плюс поверхностных насосов в том, что их корпус не цельный, и его легче снять. При этом детали можно непоследовательно вынимать и отключать.

Если проблемы с крыльчаткой или расходниками, то их просто меняют. К контактам придется залезать через камеру движка – это основная проблема, но и здесь ничего сложного быть не должно.

Гидроаккумуляторы разбирают с помощью отключения шланга и отвинчивания пластины. Затем оттуда вытягивают мембрану. Реле желательно самостоятельно не чинить, так как его очень легко повредить.

Насосы данной серии являются поверхностными и имеют встроенный эжектор, что способствует эффективному всасыванию. У насоса «ДЖАМБО» отсутствуют серьезные требования к чистоте жидкости и растворенным в ней газам.

Модели центробежных насосов «ДЖАМБО»

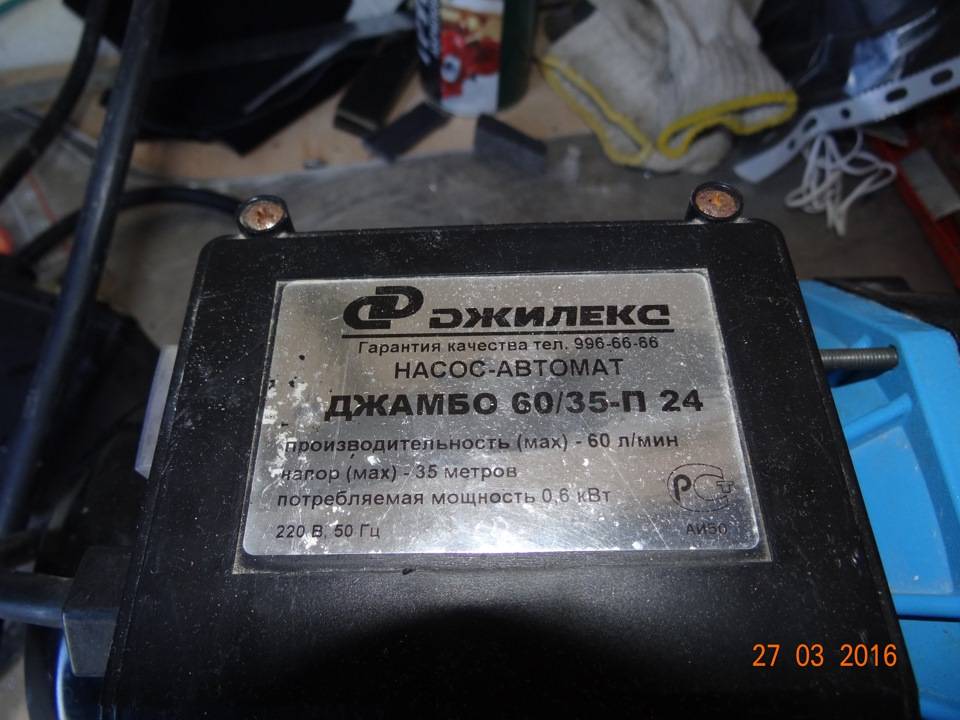

Насосы 60/35 П и 70/50 П имеют полимерный корпус, но его закладные резьбовые детали выполнены из латуни.

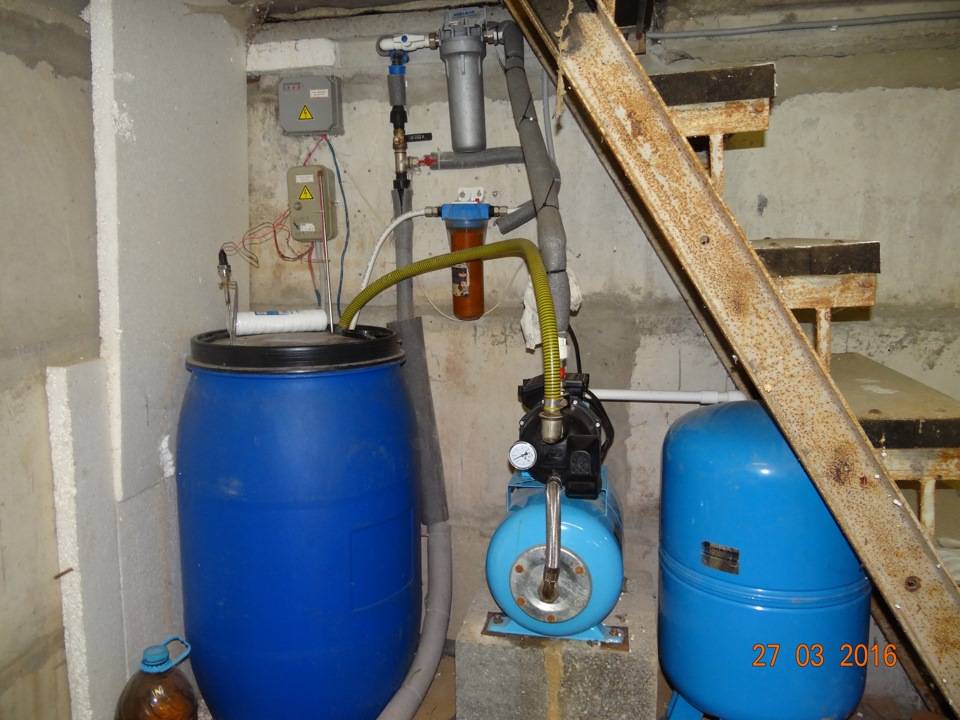

Всем привет. У меня в доме водоснабжение сделано вот так:

https://youtube.com/watch?v=JmhoHNPkRfQ

https://youtube.com/watch?v=9ur-417w2LM

Как устроен и работает “Водомет”?

Устройство центробежного насоса “Водомет” несколько сложнее, чем у вибрационного “Малыша” или “Ручейка”. В нижней части агрегата расположен герметичный маслонаполненный двигатель, на вал которого надеты своеобразные стаканы – элементы с рабочими плавающими колесами.

В зависимости от мощности насоса таких стаканов может быть больше или меньше. Верхняя крышка насоса прижимает все эти элементы и удерживает их в правильном положении. Из этой крышки выходит электрический кабель, патрубок для подачи воды к водопроводной магистрали и проушины для подвешивания насоса.

Плавающие рабочие колеса – “изюминка” этого агрегата. В самом начале работы они притираются к конструкции путем стачивания пластикового буртика. В результате между статичными и движущимися элементами устройства образуется минимальный зазор. Такая конструкция обеспечивает высокий КПД насоса.

Еще одно преимущество плавающих колес насоса – способность пропускать частички песка, попадающие в скважину в ходе естественных процессов запесочивания. Модели насоса типа “Водомет А” устроены аналогичным образом.

Они дополнительно укомплектованы поплавковым выключателем, который предназначен для отключения прибора в случае возникновения аварийной ситуации. Например, если в источнике иссякла по каким-то причинам вода (низкий дебет, заливание и т.п.).

Скважинный насос “Водомет”, несмотря на отсутствие такой защиты, работает вполне исправно, но очень важно правильно установить его в скважине. Он может включаться/выключаться каждые три минуты без ущерба для целостности конструкции

Чтобы предотвратить ситуацию с возникновением “сухого хода”, которая губительна для любого насоса, следует правильно выбрать модель, подвесить ее на нужной высоте и т.п.

Дополнительный элемент продлевает срок эксплуатации прибора, но требует дополнительного места для размещения. По этой причине Водомет А” обычно используют не в скважинах, а в колодцах. Но ремонтировать эту модель приходится примерно таким же образом, как и скважины насос.

Еще одна особенность погружных насосов “Водомет” – это нижний забор воды. Конструкция позволяет использовать насос в полупогруженном состоянии. Если нужно полностью опустошить емкость, “Водомет” отлично справится с задачей.

Но в фильтровой скважине располагать насос подобным образом не всегда полезно. Устройство будет постоянно забирать со дна песок. Это отрицательно сказывается и на качестве воды, и на состоянии рабочих колес устройства.

Чтобы предотвратить проблему такого характера, на нижнюю часть насоса надевают самодельные насадки, препятствующие проникновению песка в устройство.

Располагать в скважине агрегат нужно так, чтобы между дном выработки и дном насоса оказалось не менее 1 м. Погружать Водомет можно так, чтобы между зеркалом воды и верхом устройства было не более 30 м.

Водомет предназначен для перекачки воды с температурой от +1 до +35 °С. Не рекомендуется нарушать температурный режим для его нормальной работы. А еще нельзя включать агрегат больше 20 раз за сутки.

Для того чтобы исключить преждевременный износ и поломки, нельзя, чтобы Водомет работал без воды. Устройство должно быть заземлено. В сеть необходимо включить УЗО, отключающее прибор при утечках тока более 30 mA.

1 Самые распространенные поломки насосов

Все мы знаем, что насос это обычное устройство, механизм который не отличается никакой сложностью, но это суждение только на первый взгляд.

Состоит насос из двигателя, крыльчатки, а также в середине насоса есть вал, уплотнители и все это закрывает корпус. Вышесказанные детали постоянно в работе, что и приводит к постепенному изнашиванию.

Вот поэтому и нужно изредка производить ремонт насоса, так как устройство постоянно в работе и находится в воде. Да, не все насосы работают в воде, например такие как поверхностные насосы Джилекс, которые работают на поверхности одновременно с гидроаккумуляторами, которые также можно установить отдельно на поверхности.

Но, для поверхностных насосах Джилекс также необходим ремонт. Вот возьмем например , такого известного производителя, как . Данное устройство находится в воде (скважине либо колодце) постоянно. Некоторые из нас даже на зиму его не вынимают, а это грубая ошибка.

Насос Джилекс Водомет имеет легкую конструкцию, и ремонт его произвести своими руками реально просто. Но если вы не специалист в этом, Вы не только его не отремонтируете, а и можно еще хуже навредить насосу. Но если ситуация такова, что на лицо небольшая поломка насоса, то можно обойтись и своими руками.

Главное кто собирается ремонтировать погружные и поверхностные насосы должен разобраться в их конструкции, а также как они правильно подключаются. Самые известные поломки насосов, о которых мы поговорим в этой статье отдельно.

Проверить насосы очень легки и доступно.

Например, если насос подключить к 220 Вт и он не реагирует, то тут на лицо поломка с контактами либо с подающим проводом. Решают проблему эту легко, нужно только иметь тестер. Им и проверяются контакты насоса

Если при проверки нет сигнала, то значит контакт поврежден.
Также следует обратить внимание на контакт, он может отсыреть, либо поменяет цвет. Если при подключении 220 Вт, не реагируют все механизмы, то главный кабель перебит

Это самая распространенная поломка у насосов Водомет. Минусом их является то, что у них кабель очень слабо защищен, и постоянно находится в подвешенном состоянии.
Если при работе вы заметили гул в движке, ощущается неравномерная работа, слышны щелчки это говорит на то, что тут проблемы с двигателем и крыльчаткой насоса. Чтобы окончательно разобраться в этом, нужно сперва разобрать насос и его осмотреть. Может быть такое, что крыльчатка насоса просто треснула и подшипники вылетели либо вышли из строя. Это и есть самые болезненные проблемы насосов.
Если вы увидели, что двигатель вообще не работает, то уже проблема именно в нем. И починить его в этом случае своими руками вам не удастся. Особенно такая поломка встречается у погружных моделей. Если разбирать конкретную модель, возьмем на примере движок насоса Водомет 50/25, то он вообще не ремонтируется и не разбирается. В них чаще всего может перегореть обмотка. Но заменять обмотку в таких моделях вопрос спорный. Лучше если у вас такая поломка настала, заменить движок на новый, так как производители Джилекс постоянно пополняют ассортимент запчастей.

Если говорить о Джилекс Джамбо, то в поверхностных таких насосах часто перегорает и быстро износится движок. А происходит это все от сухого хода насоса. Поверхностные насосы чаще ломаются от сухого хода, чем например погружные агрегаты.

Вернемся к насосу Джилекс Джамбо. В нем случаются такие поломки, как плохое давление воды в системе. Главные причины в этом: не работает реле давления и не рабочий гидроаккумулятор, а также общие проблемы насоса в целом.

Разберем сначала первую поломку, это сбивается реле.

Проверяется его работоспособность легко и просто, и если вы заметили что с ним не так все гладко, настраивается он очень легко. Если говорить об гидроаккумуляторах, то там следующие поломки:

Разрыв воздушной мембраны. А проверить это можно только, тогда когда мы разберем бак. Если в мембране большое количество воздуха, то идет полное разбалансирование системы, в следствии чего падает давление.

Сам насос также может реагировать плохо, но это случается очень редко. Чаще всего у насоса выходят рабочие элементы, и насос попросту не справляется со своей задачей, качать воду. А если выходят рабочие элементы насоса, при работе Вы замечаете гул, плохо вращается крыльчатка. Если другие признаки поломки, то тут скорей всего из строя вышло реле или гидроаккумудятор.

Особенности ремонта насосов Джилекс

Не смотря на то, что продукция компании Джилекс отличается надежностью и долговечностью, как и любая другая техника она требует периодического осмотра, профилактики или ремонта. Благо, ассортимент комплектующего и дополнительного оборудования позволяет решить проблему любого уровня сложности. А широкая дилерская сеть и отлаженная система сервисных центров всегда может помочь в ремонте.

Но, учитывая специфику менталитета нашего народа и, иногда, реальное отсутствие возможности довезти аппарат до сервисного центра, ремонт насосов Джилекс всегда можно сделать своими руками. Однако для начала, давайте разберемся в том, что и почему может выйти из строя в напорных аппаратах.

2 Ремонт насосной станции Джилекс

Насосная станция – это самовсасывающий поверхностный центробежный напорный аппарат с эжектором и системой трубопроводов. Модели этой серии рассчитаны на горизонтальную установку и прокачивают от 3 кубометров воды в час. Отличаются модели уровнем шума двигателя и наличием автоматики, которая нужна для отслеживания уровня воды.

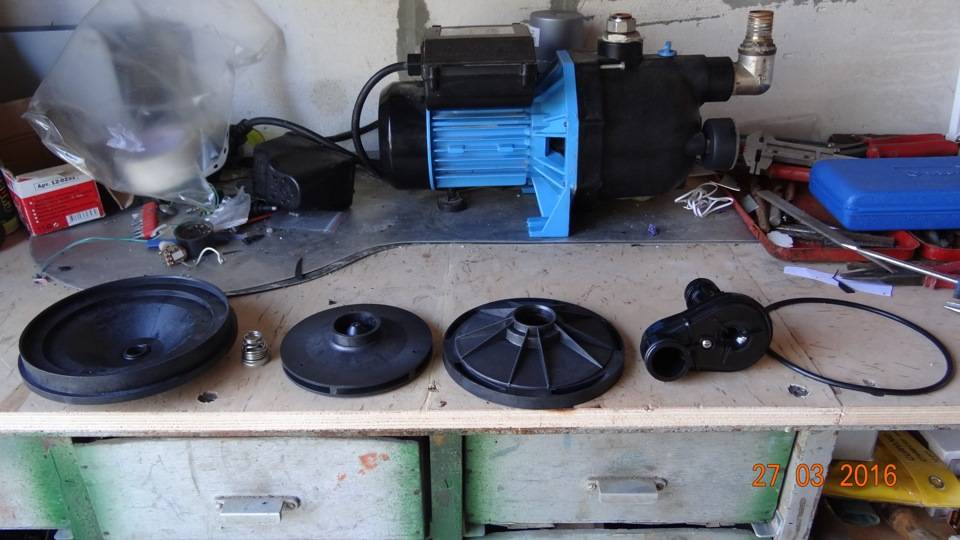

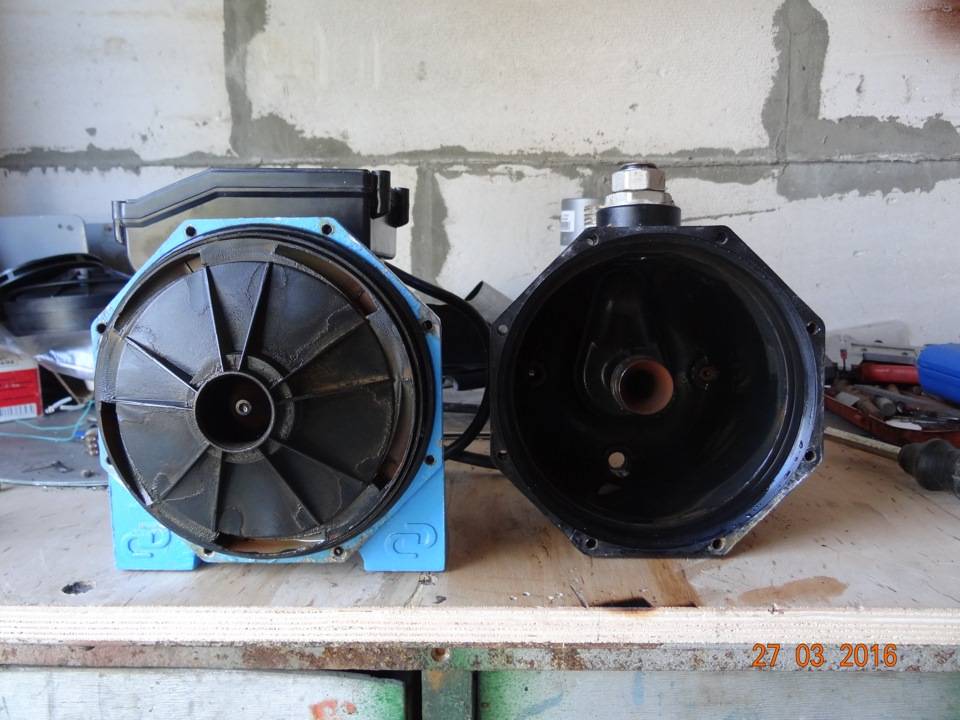

Частичная разборка насосной станции Джлекс

Блок автоматики Джилекс должен быть настроен таким образом, чтобы отключаться, если уровень воды падает ниже заявленного минимума по техническому паспорту. Если настройка и регулировка станции некорректна, то она не будет выключаться вовремя, что приведет к поломкам.

Рассмотрим пример ремонта насосной станции Джилекс Джамбо. В них установлено реле давления РДМ 5, бак с мембранами (гидроаккумулятор), электромотор, центробежный насосный аппарат, водозабор с фильтром и система трубопроводов. Наблюдать за давлением внутри установки можно при помощи стрелки на манометре.

Есть пять основных причин по которым станция может выходить из строя или работать не правильно:

  1. Гудит, но не работает. Это бывает, если вы оставляли надолго свой аппарат без воды и движения. Крыльчатка могла просто прилипнуть к корпусу. Покрутите ее вручную и попробуйте подключить. Если все еще не работает, проверяем уровень напряжения электросети и состояние конденсатора.
  2. Совсем не включается. Прозвоните тестером сеть, обмотку, кабеля. Возможно где-то просто отошли контакты, и, стоит их соединить, как все снова заработает.
  3. Качает воду постоянно и не отключается. Нужно настраивать реле. Отрегулировать его можно двумя крепежными пружинами или винтами (в зависимости от того, какое реле установлено в вашей модели станции).
  4. Поток воды поступает с перебоями. Проблема в разгерметизации трубопровода или стыков. Кроме того, стоит проверить уровень воды.
  5. Слишком частые включения аппарата при неравномерном поступлении воды. Нужно проверять настройку реле и целостность составляющих частей гидроаккумуляторного бака. Либо придется сменить негодную мембрану, либо бак треснул, либо сломано само реле.

Ревизия моторной части

Глубинные скважинные насосы снабжены однофазным, в основном бесколлекторным асинхронным двигателем. В схеме подключения имеется пусковой конденсатор. Статор электродвигателя имеет монолитное крепление к корпусу, часто он залит эпоксидным компаундом.

В насосах монолитной конструкции двигатель нужно выдавить из стакана, нажав на отвод подключения отходящего трубопровода при снятых крыльчатках. В штоковых насосах моторная часть отсоединяется при расстыковке двух половин, в шнековых — после снятия рабочего винта. Во всех случаях к внутренностям двигателя (конденсатору, соединительным клеммам) можно добраться только после снятия герметичной пробки. Она фиксируется 2–3 винтами на боковой поверхности гильзы и мощным стопорным кольцом. В некоторых разновидностях насоса пробка может требовать применения специального съёмника.

Статор двигателя скважинного насоса

Все двигатели скважинных насосов наполнены маслом, выполняющим смазывающую, охлаждающую и диэлектрическую функции. Масло используется специальное пищевое, но оно имеется в свободной продаже. Признаками низкого качества может быть мутный цвет масла в случае смешивания с водой, потемнение или наличие механических примесей, а также недостаточный уровень. Если масло в норме, его нужно слить в чистую сухую ёмкость, оставив корпус мотора на 15–20 минут, пока остатки полностью не стекут со стенок. Недостаточная наполненность двигателя маслом говорит об износе сальниковых уплотнений.

Помимо испорченного масла, причинами неисправности двигателя могут быть изношенные подшипники, что определяется по люфту и шуму свободного хода. Если насос долгое время эксплуатировался в экстремальных условиях, может быть поведён (скручен) вал, возможен перегрев изоляции обмоток. Сгоревшие статоры ремонту практически не подлежат, но их достаточно легко заменить.

Подгорание обмотки статора из-за попадания воды в двигатель

Ремонт насоса «Водомет» 60/52: как это делается

Погружные насоса выходят из строя по трем причинам:

  • Во-первых, в случае заиливания крыльчатки.
  • Во-вторых, в случае разрыва электрического кабеля.
  • В-третьих, в случае выходя из строя узлов моторного отсека (статора или ротора).

Причем при диагностировании проблемы следует руководствоваться следующим правилами:

Ремонт насоса Водомет 60-52

  • Если в процессе тестового пуска у извлеченного из скважины насоса вращается вал, то проблемной областью является именно крыльчатка. Почистите ее от ила и насос можно собирать в обратном порядке.
  • Если насос даже не включился, то нужно проверить (прозвонить тестером) силовой кабель. Если на клеммах моторного отсека есть напряжение, то кабель цел. Ну а если нет, то его придется заменить новым. Поиск обрыва и его устранение с помощью скрутки или пайки – это далеко не самая лучшая идея. Ведь герметичность кабеля все равно будет нарушена.
  • Если с кабелем все в порядке, то проблема в двигателе. И насос придется разбирать до моторного отсека, для извлечения и перемотки статора или ротора.

И в каждом случае ремонт агрегата начинается с полной разборки.

Причем рекомендуемый порядок разборки погружного агрегата модели 60/52 выглядит следующим образом:

Комплектующие к насосу

  • С торцевой части насоса свинчивается короткий цилиндр с перфорированным дном – фильтрующий элемент, предохраняющий крыльчатку от заиливания.
  • Далее с вала двигателя насоса снимают все шайбы, «стаканы» и диски, в порядке, обратном описанному выше (в обзоре конструкции крыльчатки). Причем все многочисленные элементы стоит укладывать на ровном участке верстака в порядке извлечения из корпуса. Ведь крыльчатка состоит из 16 деталей. И это не считая такого же количества антифрикционных шайб.
  • Дальнейшая разборка до уровня моторного отсека начинается с удаления стопорного кольца двигателя, закрывающего его крышку. Для этого нужно, ударом киянки по верхнему штуцеру, сдвинуть двигатель вниз, после чего, потянув за шнур, вернуть его на место. Причем после всех манипуляций уплотнительное кольцо останется в «сдвинутом» положении. Далее стопорное кольцо смещают ударом отверткой в наиболее близкую к корпусу часть. Стопор перекосит, после чего его можно вынуть.
  • После этого нужно отсоединить провода, вскрыв крышку соответствующего отсека, и, орудуя отверткой и киянкой, «выколотить» двигатель из корпуса.

После извлечения из корпуса элементы крыльчатки промываются и высушиваются, а двигатель  отправляется на диагностику и ремонт в специализированную мастерскую. После чистки крыльчатки и обновления двигателя сборку насоса «Водомет» 60/52 производят в порядке, обратном вышеописанному.
