Ремонт насоса "Малыш" своими руками: популярные поломки

Устройство и принцип действия

Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.

Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.

К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.

Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1−2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.

Ремонт насоса «Малыш»

Итак, с насосом погружным «Малыш» (с его характеристиками, моделями и правилами установки) разобрались. Остается одна позиция – это ремонт. Необходимо обозначить, что насос «Малыш» является бюджетным прибором, поэтому чтобы не увеличивать его стоимость, производители используют в его конструкции обычные резиновые манжеты и прокладки, которые быстро выходят из строя. Именно в местах их установки происходят протечки, что является недопустимым явлением. Особенно, если дело касается отсека, где устанавливается электродвигатель.

Поэтому очень важно следить за целостностью манжет. Если есть даже небольшой намек на то, что резинки износились, надо сразу же их поменять. Для этого разбирается корпус насоса, для чего отвинчиваются четыре винта, производится разъединение корпуса на две части, удаляется прокладка, а на ее место устанавливается новая

В принципе, ничего сложного. Единственное, что может оказаться проблемой, это сложность откручивания винтов. Пролежав много времени в воде, они ржавеют, поэтому бывает иногда невозможно их открутить

Для этого разбирается корпус насоса, для чего отвинчиваются четыре винта, производится разъединение корпуса на две части, удаляется прокладка, а на ее место устанавливается новая. В принципе, ничего сложного. Единственное, что может оказаться проблемой, это сложность откручивания винтов. Пролежав много времени в воде, они ржавеют, поэтому бывает иногда невозможно их открутить.

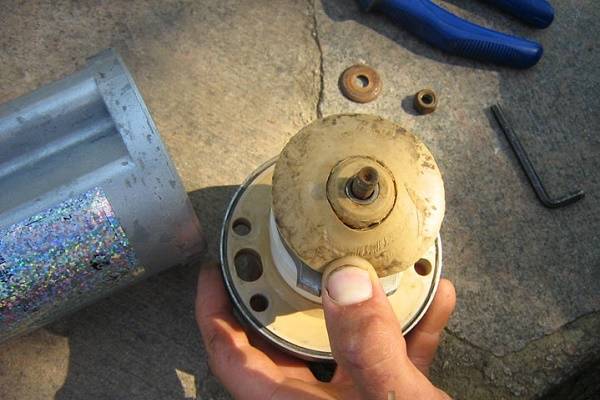

Вот так разбирается Малыш

По причине долгой эксплуатации может оборваться мембрана. Заменить ее тоже не сложно, если есть новая в наличии. Как показывает практика, в магазинах она не продается. Единственный выход, если водяному насосу «Малыш» делается ремонт своими руками, это наличие старого агрегата, который можно пустить на запчасти. Во всех остальных случаях придется воспользоваться услугами специалистов. Особенно, если сгорел мотор или оборвался шток.

Итак, подведем итог о насосе «Малыш». Компактный агрегат, недорогой, не требующий особых условий эксплуатации, не капризный. Его размеры определяет мощность устройства, поэтому производитель рекомендует использовать его только для скважин и колодцев с небольшим дебитом воды. По всем остальным техническим характеристикам и конструктивным позициям это обычный погружной насос вибрационного типа.

Почему оборудование ломается?

Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.

Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.

Все элементы погружных насосов точно подогнаны и легко разбираются. Если в процессе сборки детали не становятся на свои места свободно, значит порядок установки отдельных компонентов нарушен

Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:

высокая (более 50%) концентрация взвешенных частиц в воде;
работа «всухую», когда аппарат функционирует, не касаясь воды;
перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
некачественно закрепленные кабельные соединения;
трос агрегата, не корректно прикрепленный в области оголовка скважины;
подводный кабель не верно зафиксирован.

Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.

При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.

Если проблемы возникают с новым насосом, находящимся на гарантии, не стоит устранять их самостоятельно. Лучше отвезти прибор в фирменный сервис. Там его работоспособность восстановят профессиональные мастера с опытом

Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.

Почему гудящий вибрационный насос не качает воду

Часто причина выхода из строя работающего вибрационного насоса связана с его принципом действия — постоянной вибрацией, приводящей к раскручиванию и ослаблению крепежа корпуса и внутренних деталей механизма. Другие неисправности более серьезны и требуют других подходов к устранению.

Неисправности из-за нарушения крепления деталей

Корпус стандартной вибрационной помпы состоит из двух половин, которые обычно скрепляются четырьмя болтами. При их ослаблении происходит расслаивание двух частей, приводящее к изменению рабочих зазоров и попаданию в рабочую камеру воды — в результате двигатель будет гудеть и работать, но вода при этом подаваться не будет.

Иногда разбалтывание болтов может привести к полному раскручиванию крепления корпуса и безвозвратной потере второй половины насоса в глубоком водоеме или колодце. Один из способов избежать этой ситуации – опускание электронасоса в источник водозабора в ведре или иной емкости с отверстиями, также это уменьшает вредное влияние вибраций на стены источника.

Еще одной неисправностью может стать раскручивание крепежных деталей обратного клапана и поршня — при этом насос работает, но плохо качает воду.

Рис 4. Разборка насоса своими руками с установкой катушки

Загрязнение

Модели вибрационных помп с нижним забором воды наиболее сильно подвержены опасности засорения рабочего механизма грязью, илом и мелкими камнями — все это может привести к отсутствию подачи воды при работающем электронасосе.

Повреждение деталей

Использование вибрационной помпы для грязной воды приводит к износу резиновых деталей клапана обратного хода и поршня. В этом случае поршень не сможет втягивать жидкость в корпус в нужном объеме, а обратный клапан будет выпускать ее обратно, это приведет к низкому напору или полному отсутствию подачи воды. Отремонтировать помпу можно простой заменой комплектующих.

Рис. 6 Ремонт погружного насоса Малыш своими руками — типичные неисправности при разборке:

облом штока;
разрушение клапана;
потеря болта крепления обратного клапана;
перегорание обмотки.

Отслоение катушки

Одной из неисправностей может стать отсутствие перемещения поршня из-за нарушения эпоксидной изоляции электромагнита, причины — разная линейная деформация металлического корпуса и заливки при нагреве. В этом случае катушка отслаивается и свободно перемещается внутри. Перед тем, как разобрать помпу, можно определить неисправность простукиванием молотком по корпусу – анализ звука расскажет о нарушении цельности конструкции. Ремонт вибрационного насоса «Малыш» своими руками заключается в извлечении катушки из помпы, нанесения на внутреннюю сторону корпуса насечки и установки электромагнита на место под давлением. Заполнение свободного пространства с приклеиванием катушки можно сделать при помощи эпоксидной смолы или особо прочного стекольного герметика.

Короткое замыкание

Вибрационные помпы в основном эксплуатируются без поплавковых выключателей, реле давления и сухого хода, многие модели не имеют защиты от перегрева и сконструированы с нижним забором воды — все это делает их наиболее подверженными перегоранию по сравнению с другими видами.

При работе без воды происходит перегрев обмотки, выгорание изоляции и межвитковое замыкание медного провода — вибрационный насос гудит но и не качает воду. При этом выбиваются пробки, сильно греется или обугливается электрический кабель. Устранить неисправность можно только перематыванием обмотки, что экономически невыгодно и малоэффективно с точки зрения качества.

Неисправности вибрационных насосов ввиду простоты их конструкции довольно просто устраняются своими руками в большинстве случаев. Перед тем, как разбирать насосы, следует обзавестись болгаркой для срезания ржавых наружных болтов крепления корпуса. Во избежание не ремонтируемого перегорания обмотки электронасосов лучше приобретать устройства с верхним забором воды и защитой от перегрева.

Советуем почитать: Насос Ручеек

Какие бывают неисправности

Очень часто владельцы сталкиваются с различными проблемами в работе насосов. В зависимости от специфики как отремонтировать насос Малыш зависит от характера поломки – она относится к технической или механической части.

Некоторые пользователи сами провоцируют частичное нарушение работы (например, сломалась система фильтрации, но насосом по-прежнему качают воду). Или же приводят прибор в полное нерабочее состояние. Рассмотрим основные виды проблем.

Поломки электрической части

Основная проблема электрики погружного насоса Малыш связана с выходом из строя катушки. Результатом является пробой на корпус или же полное перегорание. Последнее возможно, когда насос работает «на сухую», после того, как уровень воды спустился вниз.

Расположение катушки в схеме насоса Малыш Источник themechanic.ru

Из-за отсутствия воды начинает гореть изоляция, материалы расширяются, ярмо выпадает из корпуса, а катушка выходит из строя. В зависимости от того, как рано получается увидеть, что насос работает вхолостую, это может как частично влиять на работоспособность прибора, так и полностью вывести его из строя.

Для того, чтобы избежать таких проблем, нужно тщательно соблюдать правила эксплуатации и не оставлять насос работающим без воды.

Детали заизвестковались

Такое бывает, когда насос работает в жёсткой воде. Сначала на «внутренностях» появляется небольшой белый налёт, словно накипь. Владельцы насоса Малыш должны своевременно её счищать. Но если пренебрегать такой процедурой, то очень скоро это повлияет на работу.

Наличие известняка может заклинить прибор. Чаще всего такое бывает в холодное время года, когда наступают морозы.

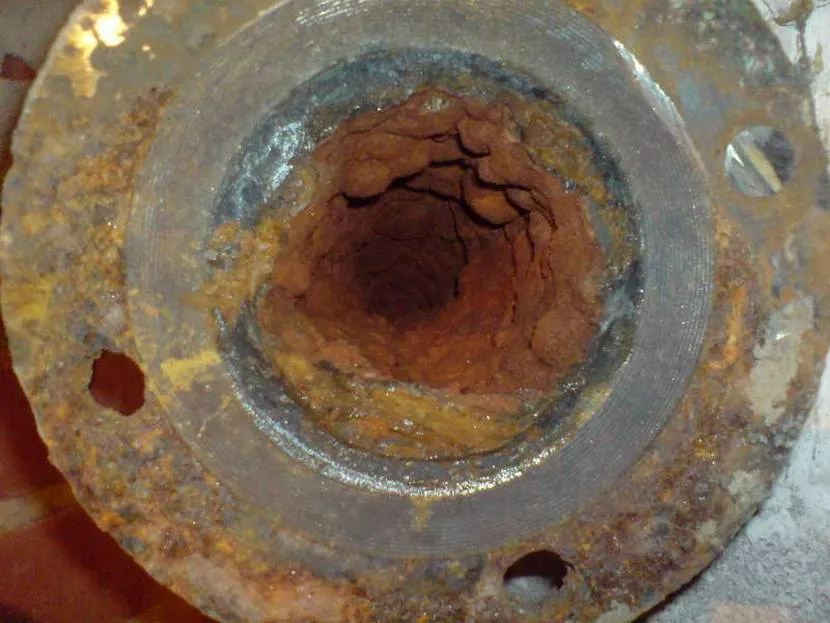

Известковый налёт – главный враг насоса Малыш Источник moikolodets.ru

Нарушена целостность насоса

Подобное происходит, когда деформируется корпус. Чаще всего под удар попадают рёбра насоса. При осмотре деформированного прибора создаётся впечатление, что кто-то специально орудовал пилой или фрезером. Но это не так. Дело в том, что насос контактирует с бетонной поверхностью колодца. От сильного трения целостность корпуса нарушается.

Полость засорена

Чаще всего такое случается с погружными насосами. Иногда прибор ложится на дно, где в обилии имеется ил, песок, камни, земля, водоросли и другой мусор. Прибор начинает их всасывать вовнутрь. Мусор облепляет клапан и нарушает плотность прилегания.

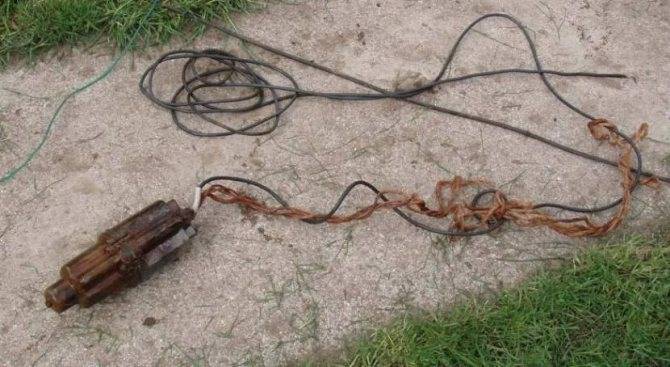

Насос Малыш, испачканный илом Источник lovedacha.ru

В результате этого прибор больше не может развивать хорошую мощность, а также работать в полную силу.

Ослабла резьба

Такое происходит от излишней сильной вибрации или трения корпуса о стенки колодца. Обычно страдают гайки, которые удерживают поршень. К сожалению, если эту проблему полностью не устранить, то это может привести к полному разрушению корпуса, когда уже починка не поможет.

Истончение резины

Резиновые прокладки используются для плотного прилегания деталей внутри корпуса насоса Малыш. Со временем резина стирается, изнашивается, из-за чего мощность работы прибора стремительно падает.

Прокладки из ремкомплекта насоса Малыш Источник youla.io

Иногда он даже полностью прекращает свою работу.

Алгоритм поиска и ликвидация неисправностей

Поиск и ликвидация неисправностей.

Если агрегат слабо качает воду или совсем перестает работать, нужно его отключить и поднять наверх. Затем следует отсоединить шланг и проверить, имеются ли явные поломки аппарата.

Этап 1: внимательный наружный осмотр

Если виднеются микротрещины на поверхности корпуса, предстоит заменить его. Если целостность агрегата не нарушена, тестером следует проверить сопротивление катушек (норма — около 10 Ом) и отсутствие их замыкания на металлический кожух. Замену обгоревшей катушки следует поручить специалисту.

Затем нужно слегка подуть в оба патрубка насоса — воздух должен проходить беспрепятственно. При резких выдохах в подающее отверстие клапан должен закрываться.

Потом погружаем аппарат на 5-6 часов в воду с добавлением 9%-ного столового уксуса для растворения известкового налета. Снова промываем его чистой водой.

Затем, постепенно отпуская контргайку и зажимную гайку на водозаборе насоса, ремонтируем зазоры клапана. Норма — 0,5-0,8 мм. У точно отрегулированного устройства, опущенного в емкость с водой без шланга, появляется фонтан высотой 0,5-1 м.

Этап 2: пристальный взгляд изнутри

Чтобы отыскать дефект, требуется разборка агрегата. Сделать это можно самому. Необходимо:

Чтобы найти причину поломки необходимо разобрать насос.

Процарапать на корпусе острым предметом условные знаки, чтобы потом при сборке точно совместить по ним нижнюю и верхнюю части.
Открутить одновременно все винты, фиксирующие крышку насоса. Если они сильно заржавели, срезать шляпки болгаркой.
Вынуть поршень, сердечник, резиновые прокладки.

Собирать устройство следует в строго обратном порядке. При этом необходимо:

точно посадить диск поршня, сам он должен находиться на расстоянии не менее 4 мм от катушки;
совместить отверстия корпуса и прокладки, иначе агрегат будет разгерметизирован;
освободить от сора все его внутреннее пространство;
проверить — при его исправности должен появляться фонтан высотой 0,5-1 м.

Этап 3: устранение электрической неполадки

Если необходимо отремонтировать электрику, лучше обратиться на завод. Подгоревшую катушку проще и дешевле заменить новым блоком.

Если же полностью отслоился электромагнит, можно попытаться устранить эту неполадку своими руками:

вынуть электромагнит;
нанести на нем и на внутренней поверхности корпуса болгаркой пересекающиеся бороздки глубиной до 2 мм;
смазать герметиком для стекла компаунд и запрессовать магнит на прежнее место, применяя пресс;
после застывания состава собрать насос.

Этап 4: исправление механических нарушений

Порядок действий:

Надрыв мембраны можно ликвидировать резиновым клеем.
Порвавшийся амортизатор следует заменить новой запчастью.
Изношенный поршень тоже подлежит замене. Из него нужно вытащить втулку и запрессовать ее в новую деталь. Между поршнем и корпусом необходимо отрегулировать зазор 4-5 мм, снимая либо добавляя шайбы.
Необходимое расстояние между якорем и ярмом достигается с помощью регулировки шайб и контргаек, окончательную затяжку которых производят, когда оно составляет 6-8 мм.
Проекции катушек и якоря штока должны обязательно совпадать. Регулировку осуществляют, ослабляя гайки.
Зазор 0,6-0,8 мм между новым клапаном и отверстием водозабора достигается подкручиванием винта.

Необходимо точно соблюдать условия эксплуатации вибрационного насоса. Они подробно описаны в техническом паспорте аппарата. Тогда вероятность поломок «Малыша» будет минимальной.

Как перемотать катушку

Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

Медный провод с диаметром 0.65 м (марка ПЭТВ);
Эпоксидная смола, пластификатор, отвердитель.

Инструменты:

Намоточный станок;
Паяльник
Электроплитка;
Молоток;
Отвертка;
Защитные рукавицы.

Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

Насос Малыш, готов к установке и подключению

Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.

Ремонт насоса «Малыш» своими руками

Процесс ремонта, на самом деле, состоит из некоторых обязательных шагов, выполнение каждого из которых играет важную роль в конечном итоге.

Первый шаг – разборка и сборка

Разборка вибрационного насосного устройства «Малыш» имеет свои особенности, не учитывая которых, вы потратите достаточно много времени на последующую сборку.

Перед тем, как приступить к разборке, нужно нанести на корпус отметки, указав тем самым позиции деталей.
Отвинчивать винты нужно последовательно, ослабляя каждый из них по очереди. При возможности проведите замену винтов на аналогичные, но с наличием прорезей на головке. Это значительно упростит последующую разборку и сборку устройства.
Расположение поршневого диска должно быть параллельным к седлу. При нарушении параллельности на гайке может образоваться гровер, на регулировку которого может уйти дополнительно время. Правильное расположение диска можно регулировать при помощи штангенциркуля, измеряя им расстояние от прокладки до края поршня.
Итак, пришло время сборки насоса «Малыш». Здесь следует быть очень внимательным: смотрите за отверстиями в прокладке (сверху корпуса и в центре), чтобы они совпадали. Из-за их симметричности можно легко ошибиться со сторонами прокладки.
Окунув собранное устройство в ведро с водой, проверьте его функциональность. Хорошая работа будет сопровождаться 25-сантиметровой струей, издаваемой из выпускного патрубка.

Замена компаунда

К распространенным поломкам насоса «Малыш» можно также отнести отслоение компаунда от металлического корпуса. Данный дефект возникает в результате неравномерного расширения корпуса во время работы «Малыша».

Обесточьте прибор, достав его перед этим из колодца.
Разберите устройство (как это делается – смотрите выше).
Вычислите места возможного отслоения компаунда, слегка постучав молоточком по корпусу. Характерный звонкий звук подскажет вам места отслоения.
Вытащите из корпуса рабочий узел с компаундом.
Сделайте небольшие насечки на внутренней части корпуса и на самом узле. Для этого вам понадобится болгарка. Глубина насечек не должна быть больше двух миллиметров.
Узел с компаундом и внутреннюю часть алюминиевого корпуса покройте небольшим слоем герметика.
Установите узел с компаундом на свое место, придавив его с большой силой.
После того как герметик полностью высохнет, проведите сборку насоса.

Как проверить правильное положение элементов насоса

После разборки насоса (особенно если вы это сделали впервые) в обязательном порядке нужно провести ревизию правильной установки его основных элементов.

Проверьте зазор между электромагнитами и поршнем. Он должен быть в пределах 5 мм.
Осмотрите клапан на наличие механических повреждений.
Проверьте также и поршневой узел.
Для уверенности можно провести разборку втулочного блока. Для этого нужно извлечь поршневой узел и снять регулировочную шайбу (хотя она может быть и не одна). Демонтировав кольцо упора с резиновой мембраной, вы должны увидеть алюминиевый цилиндр. Его нужно также извлечь, прижав вовнутрь втулочный узел. Обратная сборка позволит вам провести регулировку зазора, который должен быть 0,5 сантиметров. Если вы не знаете, как проводить регулировку: это делается путем снятия или добавления шайб на двух сторонах.
Поместите устройство в ведро с водой, отсоединив поначалу шланг. После включения питания проверьте уровень напряжения – он должен находиться в пределах 220-240 В.
Слейте скопившуюся в устройстве воду, предварительно выключив его.
Проведите проверку клапана, пропустив через него воздух. Это можно сделать и ртом. При повышении давления клапан должен понемногу прикрываться – это вы обязательно ощутите.

Важно: При возникновении проблем с продуванием насоса можно понизить рабочее напряжение при помощи трансформатора. Установите напряжение в диапазоне 170-200 В.

Борьба с вредителями и болезнью роз

Главным и опасным вредителем высаженных голландских роз в грунт становиться паутинный клещ. На побегах заметить его довольно сложно. Если не ликвидировать вредителя своевременно, ствол теряет листья и становиться более уязвимым перед другими паразитами.

Для того чтобы побороть вредителя, следует проводить ежедневный осмотр листьев с двух сторон. Осенью, все опавшие листья собирают и сжигают, так как все вредители переходят зимовать именно туда

При появлении вредителя на стеблях, важно следить за его распространением и своевременно розу освобождать от паутины и гнезд паука, так как это может привести к гибели целого куста

Сильные побеги голландской розы способны победить любого вредителя. Для того чтобы обеспечить жизнедеятельность растения и сделать побеги более сильными, необходима постоянная прополка, полив и наблюдение за температурой грунта. Как правило, вредители приходят из плохо обработанного грунта и несвоевременного удаления сорняков.

Летом кусты для защиты опрыскивают мыльными растворами. Опрыскивать лучше всего нижнюю часть листьев, так как наибольшее скопление вредителей находится именно там. Опрыскивание проводится в прохладную погоду, когда нет палящего солнца.

Важно, удалять сорняки и рыхлить почву, так как это поможет защитить растение от гибели!

Ревизия положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
Выключаем оборудование и сливаем из насосного устройства воду.
Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м). При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Профилактика и диагностика поломок

Увеличить срок службы теплооборудования помогут несложные профилактические меры:

Запрещается включение насоса без воды.
Для предупреждения окисления деталей во время бездействия включайте оборудование раз в месяц на 15—20 минут.
Регулярно проводите визуальный осмотр, будьте внимательны к появившимся шумам, чрезмерному нагреву приборов, течам.

Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:

правильность подключения к трубопроводу;
герметичность соединительных элементов;
состояние фильтров.

Ремонт насоса “Малыш” своими руками: обзор наиболее популярных поломок
