Как починить модуль управления стиральной машины

Особенности процесса

В зависимости от типа загрузки, будут отличаться способы разбора стиральных машин. Если процедура выполняется впервые, нужно строго следовать инструкции, чтобы не испортить прибор.

Машинка-автомат с фронтальной загрузкой

Начинать разборку нужно с демонтажа верхней крышки. Для этого откручивают 2 винта, которые располагаются на задней стенке прибора. Крышку отодвигают назад на 15 см и поднимают.

Дальнейший алгоритм действий:

Демонтаж бункера и панели управления. Для начала нужно убрать бункер распределителя моющих средств. Для этого необходимо нажать на фиксатор, располагающийся у основания бункера и снова потянуть емкость на себя. Выйдет он легко, особых усилий прилагать не нужно. За бункером можно обнаружить крепежи, держащие панель управления. Их откручивают: спереди расположены 2 винта и 1 винт находится справа. Отделяют панель с помощью отвертки, поддев ее с левой стороны.
Демонтаж передней панели. Ее нужно потянуть за нижний край, чтобы освободить от верхних защелок. Затем панель аккуратно отодвигают на себя, но без резких движений. Сзади можно обнаружить множество проводов, Вытаскивать их нужно по одному, отщелкивая фиксаторы.
Снятие нижней панели. Она зафиксирована 3 защелками. Ее удобно поддеть шлицевой отверткой, просунув инструмент в имеющуюся щель. Сначала ее отодвигают по центру, а затем по краям, после чего панель легко отходит.
Снятие лицевой панели, на которой расположена дверца. Она фиксируется на 2 самореза снизу и на 2 самореза сверху. Их выкручивают. В результате панель будет держаться на маленьких крючках.
Демонтаж уплотнителя. Если открыть дверцу, можно обнаружить, что она соединена с резиновой деталью. Фиксирующее кольцо манжеты подцепляют плоской отверткой и слегка тянут на себя.За ним будет располагаться стягивающий металлический хомут в виде пружины. Нужно найти его защелку и разомкнуть ее с помощью плоской отвертки.
Затем проходятся ею по всей окружности кольца, чтобы отсоединить его

Работать с инструментом нужно осторожно. В противном случае порванную манжету придется менять

Демонтаж задней панели

Этот процесс не составит труда. Достаточно извлечь 4 самореза, которыми она прикручена.
Отсоединение шлангов. Они ведут к баку машины (заливной и сливной), к прессостату и к лотку для порошка.
Отключение проводов, ведущих к ТЭНу и температурному датчику. Сам нагреватель располагается в передней нижней части бака, под барабаном. Чтобы извлечь его, нужно выкрутить гайки. После этого ТЭН легко выйдет из гнезда. Снимая провода, нужно отметить цветными маркерами их место расположения.
Демонтаж противовесов. Их в стиральной машине 2: над баком и под ним. Крепятся они с помощью болтов. Так как грузы тяжелые, снимать их нужно аккуратно.
Чтобы извлечь бак, потребуется помощь. Одной парой рук справиться сложно. Сначала нужно отсоединить амортизаторы, а затем аккуратно снять бак с пружин и вытащить его. После этого снимают ремень и мотор. В завершении демонтируют шкив, открутив срединный болт. Если он заржавел, его смазывают WD-40.
Внутри барабана находятся подшипники. Чтобы снять их, бак нужно разобрать. Если он спаян, его пилят ножовкой. Этот процесс очень трудоемкий и не все мастера берутся за такую работу. В этом случае проще приобрести новый барабан. При условии, что бак разборный, замена подшипников не составит особого труда.

Выполнив указанную последовательность действий, можно полностью разобрать стиральную машину.

С вертикальной

Разобрать машинку с вертикальной загрузкой сложнее. Встречаются такие приборы в России редко.

Порядок действий следующий:

  • открутить винты, расположенные по бокам;
  • сдвинуть блок в свою сторону;
  • отсоединить все провода;
  • извлечь панель стиральной машинки.

Дальнейший разбор прибора проводится по тому же типу, что и стиральной машины с фронтальной загрузкой: снимают лоток, панели, хомут. Завершается процесс снятием барабана, заменой или ремонтом вышедших из строя деталей.

Что делать, если стиралка на гарантии?

Если стиральная машинка находится на гарантии, то устранение производственных дефектов и поломок, которые возникли не по вине пользователя – это обязанность производителя.

Все неисправности он должен ликвидировать за свой счет. Гарантия на стиральные машинки Атлант составляет 3 года. Компания уверена в качестве своей бытовой техники, поэтому может позволить столь длительное сервисное обслуживание.

При обращении в мастерскую, нужно предъявить чек или иной документ, на котором указана дата покупки прибора. Самостоятельно разбирать неисправную машинку, находящуюся на гарантии, нельзя. Это станет поводом для отказа в выполнении ремонтных работ.

Если имеются признаки неисправности платы управления, можно попытаться перезагрузить прибор, повернув ручку контроллера в нейтральное положение и нажав на кнопку «Старт/Пауза». Через 5 секунд произойдет отключение техники. Повторно запустить ее в работу можно через 10 минут. Если изменений не происходит, нужно обращаться к специалистам.

При условии, что товар был приобретен менее, чем 15 дней назад, покупатель может требовать возврата денег, либо замены прибора на аналогичный. От гарантийного ремонта можно отказаться.

Фирменные сервисные центры Атлант есть во всех крупных городах страны. Адреса можно посмотреть на официальном сайте компании. Если такой нет, нужно обращаться в магазин, где была совершена покупка. Торговая точка не имеет права отказать в приеме товара.

Как отремонтировать своими руками?

Перед осмотром и дальнейшим ремонтом необходимо:

  • отключить машинку от сети;
  • слить из нее всю воду;
  • перевести селектор программ вниз, отключив их;
  • отключить нагрев воды.

Мы настоятельно рекомендуем вызвать мастера или купить новый модуль «Аркадия», ни в коем случае не лезть в электронику без соответствующих знаний. Для начала проверьте кнопки. Если они не всегда срабатывают, то неисправность найдена. И убедитесь, что все реле и датчики исправны. Ремонт всегда нужно начинать с простейшего. В процессе ремонта нужно определить ряд важных положений.

Когда целесообразна замена платы

Если на модуле невооруженным глазом видны серьезные повреждения, нагар на компонентах или трещины на плате, блок управления лучше заменить. Ну или когда блок в идеальном внешнем состоянии, а причина явно в нем.

Расположение

Блок находится сразу за передней панелью, на которую нанесена маркировка положений селекторов и обозначения индикаторов. Для доступа к плате панель необходимо снять.

Демонтаж

Сначала снимите переднюю панель, обычно она крепится на потайных винтах или защелках. Далее сфотографируйте расположение всех проводов и только затем демонтируйте платы

Только осторожно, они хрупкие

Проверка компонентов

Осмотрите платы. При необходимости протрите их спиртом. Если они в идеальном внешнем состоянии – лучше обратитесь за консультацией к специалисту. Если есть перегоревшие элементы, тогда их нужно отсоединить и припаять новые. Внимательно осмотрите контакты. Не исключено, что причина именно в них. Они часто окисляются во влажной среде и перестают нормально работать.

Черный или зеленый цвета говорят о наличии окислов. Их нужно счистить умеренно острым предметом, например, отверткой или тупой стороной ножа. Для тонкой очистки воспользуйтесь ватным тампоном, смоченном в спирте. Только спирта не должно быть слишком много. Если контакты чистые, тогда дело за элементами платы. Для их проверки обязательно пригодятся мультиметр или прибор для проверки конденсаторов. Можно обойтись и обычным омметром, но проверить получится не все.

Ремонт блока управления «Аркадия»

Замена элементов на плате управления выполняется паяльником с тонким жалом или с помощью паяльной станции

В любом случае работайте осторожно, не перегревайте детали (особенно полупроводниковые) и соблюдайте технику безопасности

Если это так, его нужно осторожно счистить острым предметом (припой мягкий, для работы подойдет нож или скальпель). Затем протрите это место спиртом и, если есть возможность, покройте изоляционным лаком

Конденсаторы

Изношенные конденсаторы надуваются. Если такие есть – смело меняйте. Когда внешне они рабочие, омметром проверьте их на замыкание. Желательно воспользоваться прибором для проверки емкости, но тогда конденсаторы придется выпаивать и впаивать обратно. Если сопротивление равно нулю, деталь неисправна.

Но предварительно замкните проволокой выводы для гарантированной разрядки. Кстати, конденсаторы чаще всего выходят из строя.

И лучше качественно сфотографируйте плату перед ремонтом – для предотвращения проблем в дальнейшем.

Резисторы

Для проверки выпаивать их обычно не нужно. Тестером или омметром замерьте сопротивление. Затем сравните его с заявленным, которое можно определить по цветовой маркировке резистора. Если оно не соответствует, резистор нужно заменить. Полярности у него нет.

Тиристорный блок

У них есть разновидность – симисторы. Принципиально они не отличаются. Для проверки нужно сделать следующее.

  • Поставьте на мультиметре предел измерения сопротивления в 2 кОм для наибольшего напряжения на щупах.
  • Присоедините щупы к катоду и аноду тиристора, соблюдая полярность (катод – минус). Сопротивление должно быть бесконечным.
  • Перемычкой соедините анод и управляющий электрод. Сопротивление должно резко упасть.
  • Уберите перемычку. Если сопротивление вновь стремится к бесконечности – тиристор исправный.

Проверка состояния триггера

Для этого нужно замерить напряжение между входными контактами. Если оно меньше 12 В, то обычно прибор исправен. Для достоверности измерьте сопротивление фильтра триггера. Оно должно составлять 20 Ом.

Таким образом, простой ремонт стиральной машины можно выполнить самостоятельно. Для этого нужны простые приборы, умелые руки и вера в себя. Если сомневаетесь, то посмотрите это видео.

Источник

Почему выходит из строя

Существует несколько причин, в результате которых плата приходит в негодность:

  • Попала жидкость;
  • выход из строя конденсаторов;
  • поломка резисторов;
  • короткое замыкание;
  • сломанный триггер;
  • вышел из строя тиристорный блок.

Произошел скачок напряжения

Скачок появляется в случае резкого обрыва питания — например, при отключении машины от сети во время стирки. Например при падении вольтажа с 220 до 110-130 вольт, произойдет отключение двигателя. А при превышении напряжения на 20-30 вольт от номинала, как минимум сгорит сетевой фильтр установленный в корпусе. И как максимум – повлечет за собой выгорание элементов платы и дорогостоящий ремонт.

Сгорел сетевой фильтр

Чтобы избавить машинку от перегрузок в сети, производители предусматривают сетевые фильтры. Эти устройства первыми принимают на себя последствия перепада напряжения. Понять, сгорел фильтр или нет, можно при помощи несложной диагностки — снять верхнюю крышку, под которой располагается деталь, и извлечь ее из корпуса. Фильтры меняются но новые и не подлежат ремонту.

Произошло короткое замыкание

Замыкание способно полностью вывести из строя плату управления: ее компоненты перегорят, потребуется либо ремонт, либо замена контроллера на новый. Такое случается со старыми машинками.

На контроллер попала вода

Повышенная влажность губительна для стиральной машины, которая эксплуатируется в ванной комнате. При транспортировке бывшей в употреблении машины извлекайте отсек для порошка — в нем может скопиться вода, которая попадет на плату управления. При первом же включении, жидкость уничтожит элементы контроллера, замкнув электрические цепи.

Внутри корпуса оборвалась проводка

Обесточьте машину и внимательно осмотрите жгут проводов, идущих от сетевого фильтра к блоку управления. Замените оборванные провода на новые. Если видимых повреждений нет, приступайте к диагностике мультиметром.

Микросхема повредилась при перевозке

Небрежная транспортировка может привести к трещинам, сколам, вмятинам снаружи и огромный ущерб деталям, скрытым под корпусом. Наиболее уязвимое место в стиральной машине — барабан, который крепится к корпусу посредством амортизаторов для уменьшения вибраций. При тряске или мощном ударе контроллер выйдет из строя. Поэтому, всегда закрепляйте бак с помощью транспортировочных болтов.

Вам достался бракованный контроллер

Брак на плате видно сразу: элементы плохо припаяны, дорожки не очищены от флюса и местами отслаиваются и так далее. Проблемы с бракованной деталью проявятся сразу после начала эксплуатации. Если есть гарантия на машинку, лучше обратитесь в сервис, чтобы деталь заменили бесплатно.

Электронный модуль управления

Электронный модуль управления стиральной машины Индезит WIA 102 (Ardo, LG, Аристон, Занусси и так далее) – это печатная, заводская плата. Совокупность расположенных на ней в определенном порядке электронных деталей контролируемая и синхронизируемая микропроцессором и обеспечивает работу всего устройства. А именно:

  • Замачивание белья;
  • Процесс стирки в нескольких режимах;
  • Количество полосканий;
  • Контроль уровня и температуры воды;
  • Слив грязной жидкости и тому подобное.

В зависимости от стоимости (комплектации и оснащенности), автоматические стиральные машины (АСМ) разделяются по типам на три группы:

  1. Электромеханическая машина автомат;
  2. АСМ смешанного типа действия;
  3. Полностью электронная стиральная машинка.

Самым уязвимым местом для возникновения неисправностей у приборов 2 и 3 группы по причине своей сложности и многофункциональности является электронный модуль (ЭМУ) управления данного устройства.

Можно ли выполнить самостоятельно ремонтные работы

Как внешне выглядит блок электронного модуля, вы сможете увидеть на фото. Также ниже представлена схема устройства LG WD F12222SDR внешних соединений для модуля разновидности 6871ER1081A. Такая деталь имеет множество характерных черт, которые и отличают ее от других моделей. Ремонт модуля стиральной машины LG должен выполняться только при условии тщательного изучения соответствующих схем. Так вы сможете отремонтировать деталь наиболее правильно и точно, что позволит избежать некоторых трудностей в процесс дальнейшей эксплуатации бытовой техники.

Электронный модуль 6871ER1081A, представленный на фото, выполняет несколько основных функций, к которым относятся:

  • обмен информацией между платой индикации и платой управления;
  • управление количеством воды в баке;
  • блокировка люка;
  • нагрев или охлаждение воды;
  • полное управления двигателем.

При выходе из строя модуля, полностью нарушается все функционирование вашего устройства.

Одну из самых важных ролей выполняет микропроцессор, который напрямую зависит от программного обеспечения, установленного на производстве. В зависимости от ПО могут меняться и функции бытовой техники, и устройство самой платы управления. Также важна работоспособность ЭСППЗУ или определенной микросхемы, которая является главным хранилищем служебной информации. Именно с ее помощью регулируется работа выявления кодов ошибок.

Основные черты ремонта модуля

Модуль обычно размещается в специальном отсеке с силиконовым герметиком, который затрудняет попадание воды в систему управления. Если вы хотите произвести самостоятельно ремонт, вам необходимо вначале убрать герметик. Ниже представлены этапы выполнения ремонта:

Очистка модуля от герметика;
Извлечение платы из отсека в направлении от трансформатора, это нужно делать крайне осторожно, чтобы не повредить другие детали;
Удаление оставшегося герметика с электронного модуля;
Непосредственно ремонт;
Нанесение на участки платы специального защитного лака.

В некоторых случаях можно полностью не извлекать всю деталь, достаточно сделать в отсеке отверстие и через него воздействовать на определенные, неисправные участки.

Для того, чтобы хорошо произвести ремонт, вы должны тщательно и внимательно изучить все особенности электронных модулей стиральных машин LG. Посмотрите схемы, приготовьте все необходимые инструменты. Постарайтесь проконсультироваться с опытным специалистом, который сможет оказать помощь в выполнении процедуры. Если вы полностью не уверены в своих силах, то лучше обратиться к квалифицированному мастеру.

Ремонт стиралки своими руками

Демонтаж, как и ремонт модуля, не отличается особой сложностью. Все, что необходимо – это снять переднюю панель и добраться до места установки платы. После чего ее легко можно снять.

Современные модификации стиральных машин устроены так, что клеммы устройства управления невозможно установить в неправильном положении, что сильно облегчает выполнение задачи. Однако при выполнении демонтажных работ нужно обязательно запомнить, что куда подключено, чтобы можно было потом без проблем собрать все обратно.

Для большей надежности можно фотографировать процесс демонтажа платы.

Как правило, электронная плата легко снимается после удаления крепежных элементов (саморезов, болтов и фиксирующих планок).

Однако есть моменты, когда лучше ремонт платы управления доверить профессионалу.

Основными признаками того, что лучше обратится к мастеру являются:

  • на электронной плате имеются места измененного цвета в виде подпалин и потемневших дорожек;
  • шляпки конденсаторов прорванные (обычно в месте крестообразной насечки) либо явно выпуклые;
  • потемнение места монтажа главного процессора;
  • на демпфирующих катушках визуализируются очаги выгоревшего покрытия;
  • ножки микросхемы обладают неоднородным окрасом.

При наличии вышеперечисленных симптомов поломки и при отсутствии опыта в их устранении решение данной задачи лучше доверить профессионалу.

Как отремонтировать электронный блок?

Если гарантийный срок истек, то ремонтировать плату управления придется за свой счет. Можно попытаться справиться своими силами, либо обратиться за помощью к специалисту. Второму варианту следует отдать предпочтение, если поломка серьезная, а знаний в особенностях устройства электроники нет.

Разборка бытового прибора

Плата управления в стиральной машине Бош находится под крышкой прибора. Производитель поместил ее в верхней части для того, чтобы она не была залита водой и не подвергалась избыточной вибрации.

Для получения доступа к модулю нужно выполнить следующие действия:

  1. Отключить питание, выдернув вилку из розетки.
  2. Перекрыть кран подачи воды.
  3. Отвинтить верхнюю крышку, которая крепится на 2 саморезах. Чтобы получить к ним доступ, нужно отодвинуть машинку от стены.
  4. Извлечь емкость для стирального порошка.
  5. Скрутить винты, удерживающие панель управления. После этого можно получить доступ к плате.

Некоторые мастера для удобного и безопасного извлечения платы укладывают машинку на бок, на сторону порошкоприемника. Однако делать это не обязательно, можно снять модуль с прибора, находящегося в вертикальном положении.

Снятие и диагностика

Плата соединена с основными узлами стиральной машинки проводами. Чтобы в процессе обратной установки не перепутать место расположения клемм, лучше сфотографировать их правильное соединение. Затем нужно отсоединить фишки с проводами, открутить 4 болта, удерживающие модуль, и извлечь его.

Для начала плату внимательно осматривают, проверяют, не нарушена ли целостность проводов. Визуально можно выявить окисленные участки, зоны нагара, механические повреждения.

Если таковые есть, их зачищают. Затем можно переходить к сложной диагностике.

В нее входит проверка таких элементов, как:

  • конденсаторы;
  • резисторы первого и второго порядка;
  • реле;
  • диоды.

Для диагностики рабочих частей платы понадобится мультиметр. Реже вздутый конденсатор или нарушенную пайку удается обнаружить в ходе стандартного осмотра.

Особенности устранения неисправностей

Приступая к ремонту платы управления стиральной машины Бош, хорошо иметь перед глазами ее схему. Она отличается, в зависимости от модели прибора.

Особенности устранения неисправностей:

  1. Если какие-то элементы отпаялись, их соединение с платой восстанавливают.
  2. Вздутые конденсаторы меняют. Они отвечают за стабилизацию напряжения, поэтому часто выходят из строя при значительных скачках электроэнергии.
  3. Прозванивают мультиметром резисторы. Если имеются отклонения от нормы, их меняют.
  4. Если из строя вышел триггер, то осуществляют перепайку его контактов.
  5. На тиристорном блоке напряжение не должно превышать отметку в 12 Вольт. Если значения выше, элемент нуждается в замене.

Иногда все составляющие платы исправны, но стиральная машинка не работает корректно. В таких случаях требуется перезагрузка программного обеспечения. Для получения доступа понадобится адаптер-программатор, средняя стоимость которого составляет 3000 рублей.

Проверка модуля управления стиральной машины Бош — в видео:

Как заменить деталь?

Платы управления стиральной машины Бош продаются в интернет-маркетах и в узкоспециализированных магазинах. Стоимость деталей широко варьируется. Цена зависит от сложности устройства конкретной модели. Минимальная стоимость комплектующей – около 3000 рублей. Максимальная цена составляет – 10 500 рублей.

После покупки новой платы, ее необходимо установить в стиральную машину. Сделать это несложно. Достаточно выполнить описанные выше действия по разбору техники и по снятию модуля управления в обратном порядке.

В этот момент могут пригодиться фотографии, сделанные на этапе извлечения клемм с проводами. Если неправильно подключить их, можно нарушить работоспособность не только платы, но и той смежной детали.

Проверка работоспособности

Чтобы проверить корректность работы нового или отремонтированного модуля, необходимо подключить машинку ко всем коммуникациям.

Затем следует запустить цикл стирки, не загружая в прибор белье. Рекомендуемые для проверки параметры:

  • программа – хлопок;
  • отжим – 1000 оборотов в минуту;
  • температура воды – 40 или 60 градусов.

Если машинка работает исправно, можно эксплуатировать ее в прежнем режиме.

Как отремонтировать самостоятельно?

Ремонт модуля управления начинается с разбора стиральной машинки и извлечения детали. Затем необходимо определить причину поломки и устранить ее.

Разбор бытового прибора

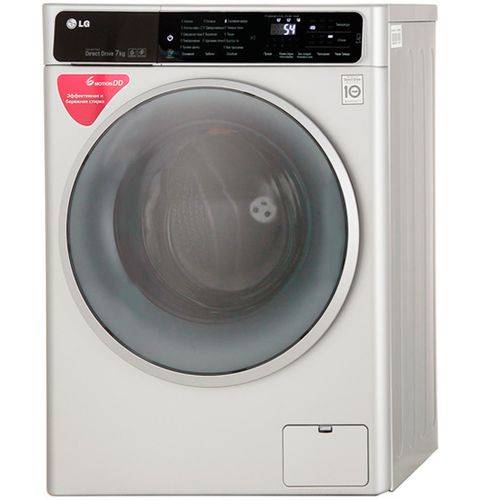

Прежде чем приступить к ремонту модуля управления стиральной машины LG, до него необходимо добраться. Для этого придется разобрать прибор. Блок управления находится за передней панелью.

Порядок действий:

  1. Отключить прибор от сети, перекрыть кран подачи воды.
  2. Открутить болты, удерживающие верхнюю крышку. Они расположены на задней стенке.
  3. Выдвинуть крышку на себя и снять ее.
  4. Извлечь лоток для стирального порошка. Чтобы сделать это, нужно нажать на значок с изображением пальца.

    Он находится у самого основания крышки отсека для кондиционера. Удерживая эту кнопку, удастся без проблем извлечь порошкоприемник.

  5. Скрутить шурупы, которые будут видны после снятия лотка и верхней крышки.

После этого можно приступать к снятию панели управления. Как разобрать машинку, читайте здесь, как вытащить порошкоприемник — тут.

Снятие и диагностика детали

Чтобы снять панель управления стиральной машины LG, нужно выполнить следующие действия:

  • поддеть панель управления отверткой и открыть пластиковые защелки;
  • вытянуть деталь из пазов;
  • отсоединить фишки с проводами;
  • достать модуль.

Прежде чем отключить провода, нужно сфотографировать плату управления. Это поможет правильно подсоединить их после ремонта.

Без специальных приборов проверить работоспособность модуля управления невозможно. Удастся лишь визуально оценить его состояние. На модуле могут быть обнаружены окислы, подгоревшие участки или механические повреждения. Обязательно проверяют целостность проводов.

Элементы модуля управления, которые могут выйти из строя:

  • диоды;
  • конденсаторы;
  • реле;
  • резисторы и другие мелкие компоненты.

Чтобы определить работоспособность деталей, их прозванивают мультиметром.

Ремонт

Так как в процессе работы стиральная машинка вибрирует, какие-то элементы могут просто отпаяться. Если такие детали будут обнаружены, необходимо восстановить их соединение с платой. Для устранения дефектов потребуется паяльник, флюс, припой.

Ремонт элементов платы управления:

  1. Конденсатор. Он отвечает за стабилизацию напряжения. При поломке деталь часто вздувается.

    Если при прозвоне мультиметр выдает цифру 1 – произошло короткое замыкание, 0 – обрыв. Конденсатор нужно заменить.

  2. Резисторы первого порядка должны иметь напряжение 8 Ом, до 2А, резисторы второго порядка 10 Ом, до 5 А. Если данные не совпадают, элементы меняют.
  3. Тиристорный блок. Напряжение диодов 1 порядка не должно быть выше 20 вольт. Также необходимо проверить на выгорание входные контакты, прозвонив их. Напряжение не должно быть более 12 вольт. Если обнаружена поломка, деталь перепаивают.
  4. Триггер. Чаще всего для устранения неисправности потребуется перепаять его входные контакты.

Иногда все элементы модуля управления исправны, но плата работает с нарушениями. В этом случае справиться с проблемой можно путем ее перепрошивки. Для этого понадобится программатор, которые соединяет контроллер с компьютером. Стоит он около 4000 рублей.

Также потребуется программа и драйвера. Их можно найти на официальном сайте LG. Соединив плату с компьютером, выбирают нужный файл и устанавливают его. Ремонт платы управления стиральной машины LG обсуждается на форуме.

Ремонт модуля управления — в видео:

Замена

Если плата управления не подлежит ремонту, ее придется заменить. Для этого нужно приобрести новую деталь. Прежде чем совершить покупку, следует уточнить модель стиральной машины. Если выбрать неподходящую деталь, техника работать не будет.

Плата управления стоит от 4500 рублей и выше. Сделать заказ можно в Интернете. Не следует покупать деталь из б/у стиральных машинок, так как гарантия ее бесперебойной работы отсутствует.

Проверка

Проверить работоспособность отремонтированной или замененной платы можно только после подключения стиральной машины. Для этого нужно запустить ее в работу без белья. Если все программы выполняются четко, прибор не зависает и не требует перезагрузки, ремонт прошел успешно.

Особенности строения моделей Самсунг

Техника Самсунг давно зарекомендовала себя на рынке и стиральные машинки этой марки занимают не последние места по популярности. Современные модели Самсунг включают несколько программ стирок, от выбора которых зависит продолжительность процесса. Общий принцип работы мало чем отличается от других марок, за все операции отвечает электросхема. От целостности элементов сети электронного блока напрямую зависит функционирование техники.

Техника Самсунг имеет принципиальные отличия. Японский производитель оснащает модели дополнительными датчиками для контроля за качеством воды, степенью загрузки и другими показателями, поэтому электросхема оснащена дополнительными элементами.

Некоторые модели Самсунг имеют двигатель с прямым приводом, обеспечивающим более качественную стирку, меньшую продолжительность процесса. Однако принцип подключения к сети мало чем отличается, как и модели других марок, техника Самсунг не защищена от скачков напряжения, несмотря на то, что в комплектации присутствует конденсатор. Решением в данном случае может быть возможность подключения техники Самсунг не напрямую, а через стабилизатор.

Самые современные модели Самсунг оснащены интеллектуальной системой Smart Check, позволяющей проверить исправность самого электронного модуля, двигателя, основных узлов техники с помощью специального приложения для мобильных устройств. Подобный принцип профилактики позволяет избежать серьезного ремонта.

Как отремонтировать?

Если срок гарантии стиральной машинки Индезит истек, ремонтом платы управления придется заниматься за свой счет. Это тонкая работа, выполнить которую самостоятельно удастся лишь при условии, что у человека имеются знания в сфере электроники.

Как разобрать прибор?

В современных машинках Индезит с вертикальной загрузкой модуль управления располагается в верхней части, под панелью. Чтобы добраться до него, потребуется демонтировать крышку. Сделать это несложно. Достаточно открутить болты, расположенные на задней стенке прибора.


У машинок с горизонтальной загрузкой плата располагается в левом нижнем углу, если смотреть на нее сзади. Чтобы добраться до нее, придется открутить не только заднюю и верхнюю стенку, но и снять люк, который крепится на 6 саморезах.

Удобнее всего добираться до платы, если аккуратно уложить прибор набок (на ту сторону, с которой расположен лоток для порошка). Только после этого удастся отсоединить все провода и извлечь плату.

Перед началом работы машинку нужно обесточить и перекрыть клапан подачи воды. Только после этого можно приступать к демонтажу. Как снять крышку, подскажет эта статья.

Как снять и провести диагностику блока?

Прежде чем снять плату, нужно сфотографировать способ ее соединения с различными проводами. Это делается для того, чтобы в процессе обратной сборки не допустить ошибку.

Определить, в каком именно месте располагается дефект, сложно, если только элементы не подверглись выгоранию. Иногда нарушается пайка диодов и иных мелких элементов.

Для диагностики и ремонта потребуются следующие инструменты и приспособления:

  • мультиметр;
  • паяльник;
  • олово;
  • канифоль;
  • припой.

Хорошо, если под рукой будет схема блока управления конкретной модели стиральной машинки Индезит.

Ремонтные работы

Самостоятельно можно отремонтировать следующие элементы:

  1. Конденсаторы. Он отвечают за стабилизацию напряжения. На то, что какой-то из них вышел из строя, будет указывать его вздутие. Если все конденсаторы имеют нормальные размеры, необходимо прозвонить их мультиметром (1 – произошел обрыв, 0 – короткое замыкание). При обнаружении вышедшего из строя элемента, его меняют.

  2. Резисторы. Различают резисторы с сопротивлением 8Ом и до 2А (первый порядок) и с сопротивлением 10 Ом и 5 А (второй порядок). Если при диагностике будет обнаружено, что эти данные не соответствуют необходимым значениями, резисторы меняют.
  3. Тиристорный коммутатор. Чаще всего он ломается при резком перепаде напряжения. К его диагностике приступают только после проверки всех конденсаторов. Сначала прозванивают диоды первого порядка (в норме напряжение не должно превышать 20 Вт). На фильтре напряжение не должно превышать 12 вольт.
  4. Триггер. Его напряжение должно составлять около 12 Вт, а сопротивление – около 20 Ом.
  5. Прошивка платы. Для выполнения работы потребуется адаптер-программатор, с помощью которого удастся получить доступ к программному обеспечению модуля. Стоит профессиональный программатор около 3000 рублей, более простая версия обойдется в 500 рублей. Также потребуется фирменный софт Индезит и драйвера. Их можно найти на официальном сайте ).

О ремонте электронного блока управления расскажет видео:

Замена

Если отремонтировать деталь невозможно, то придется ее заменить. Цена на нее стартует от 7500 рублей. Иногда мастера предлагают приобрести модуль управления б/у по сниженной цене. Однако совершая такую покупку, нужно понимать риски.

Деталь, проработавшая несколько лет в другом приборе, может выйти из строя в любой момент. Вернуть ее по гарантии не удастся.

Новые платы продаются в обычных и онлайн магазинах. Приобретать нужно деталь, которая соответствует модели стиральной машины. Когда новая плата будет куплена, ее нужно установить. Делается это по схеме демонтажа старой детали, но в обратном порядке. На этом этапе ремонта могут пригодиться фотографии, сделанные в процессе разбора стиральной машины.

После того, как плата будет установлена на место, а машинка собрана, проверяют ее работоспособность. Для этого прибор включают в сеть и запускают 15-минутный цикл стирки вхолостую. Если техника выполняет все команды, ремонт можно считать успешно завершенным.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
