Самостоятельный ремонт современной электрической плиты

Как заменить верхний ТЭН духовки

Верхний ТЭН заменяется так же как и вертикальный ТЭН, на задней крышке. И тоже возможны два варианта:

  • ТЭН можно заменить полностью изнутри духовки.
  • Для замены ТЭНа нужно разворачивать духовку и снимать заднюю крышку корпуса.

Пример духовки, с верхним ТЭНом. Вид изнутри духовки:

Вид снаружи, задняя сторона корпуса духовки:

В этом примере, замена верхнего ТЭНа выполняется в такой последовательности:

  1. Развернуть духовку и снять заднюю крышку корпуса.
  2. Отсоединить провода питания от ТЭНа.
  3. Открутить крепежные винты.
  4. Далее открыть духовку и открутить внутренние крепежные хомуты.
  5. Вытащить ТЭН.

Установка нового ТЭНа в обратном порядке.

Основные причины поломки

Неисправности и их причины:

  1. Запах горелого появляется во время включения в электросеть. В данном случае нужно сначала проверить плиту визуально. Для этого выключают её из электросети, осматривают конфорки. Если причина — в скопившихся и пригорающих остатках пищи, их убирают, хорошо промывают поверхность.

    Если же плиты чистые, но запах гари всё равно выделяется из оборудования, то дело может быть в неисправности проводки. Необходимо вызвать мастера или попытаться отремонтировать самостоятельно.

  2. Перестаёт нагреваться ТЭН. Причиной стали соединительные провода или конфорка. Сначала проверяют детали управления, у которых часто слетает контакт. Если это не помогает, нужно полностью заменить ТЭН на исправный.
  3. Из-за поломки переключателя не удаётся настроить необходимую температуру нагрева конфорки. Причина — смещение контактов, их отсоединение.
  4. Проблемы со спиралью выявляются при плохом нагреве конфорки или его отсутствии. Спираль может повредиться из-за перегрева, разрыва или попадания внутрь влаги.
  5. Духовой шкаф может разогревать неравномерно либо не набирать нужную температуру. В данном случае дело в ТЭНах. Ремонт или замена необходимы.

Важно
Самостоятельно проводить ремонт стеклокерамических плит можно, если хорошо изучить инструкцию по эксплуатации и знать строение электроплиты. Иначе необходимо вызвать на дом специалиста.

Неисправности духовки

Духовка ремонтируется аналогично конфоркам: здесь тоже присутствуют нагревательные элементы, сопротивление которых следует проверить. Это относится к духовкам классического типа с двумя нагревательными элементами: верхним и нижним.

Духовки же конвекционного типа устроены более сложно, и помимо нагревательного элемента, тут присутствует также нагнетатель воздуха, работающий по принципу вентилятора. Следует проверить, работает ли электродвигатель нагнетателя, подает ли он воздух на холодную или на горячую. Если он не нагнетает воздуха вообще, скорее всего, вышел из строя именно он.

Удалите вентилятор и осмотрите его, прежде всего двигатель и подшипники. Возможно, поломка заключается в отсутствии смазки. Попробуйте смазать его и установить на место. Если и в этом случае нагнетатель не заработает, следует убедиться в отсутствии клина подшипников. Только после этого следует заменять электродвигатель.

Если духовка греется, но слишком слабо или слишком сильно, то, возможно, поломка состоит вовсе не в нагревательных элементах, а в термостате. Эта поломка будет рассмотрена в следующем разделе. Кроме того, слабый нагрев духовки может свидетельствовать и о нарушении теплоизоляции. Осмотрите уплотнитель, проверьте, насколько плотно он прилегает к дверце духовки.

Разновидности неисправностей

Если электрическая варочная панель постоянно находится в работе, то у нее могут возникнуть определенного рода поломки. Они появляются независимо от фирмы-производителя или срока службы оборудования. К основным видам поломок относятся:

  1. Запах гари при включении. Прежде всего это может свидетельствовать о том, что на конфорках осталась пригоревшая пища. После того как их тщательно вымыть и высушить, от неприятного запаха не останется и следа. Если начало пахнуть сгоревшей пластмассой или резиной, лучше сразу вызвать профессионального мастера по ремонту бытовой техники.
  2. Перестал греться нагревательный элемент. Обычно это говорит о том, что конфорка вышла из строя, то есть пришло время заменить ее новой. Но в некоторых случаях причиной поломки становятся провода, которые обладают некачественными контактными соединениями. Поэтому необходимо знать, как правильно прозвонить конфорку электроплиты, и после этого припаять обратно отошедшие провода.

    Проверка проводов

  3. Конфорка не поддерживает настраиваемую температуру. В этом случае причиной неисправности становятся вышедшие из строя контакты между переключателями. Обычно ремонту эта деталь не подлежит, поэтому ее необходимо сразу заменить новой.
  4. Конфорка вообще не нагревается. Если это произошло в модели, у которой внутри установлена спираль, то лучше сразу провести замену на новую. В более сложной и современной технике лучше не начинать самостоятельный ремонт, а обратиться за помощью в сервисный центр.

Поломка конфорки

Замена конфорок

Стоимость работы специалиста

Если вы не решаетесь делать ремонт своими руками, можно привлечь стороннего специалиста. Стоимость вызова мастера-электрика бытовой техники будет зависеть от особенностей поломки.

Рассмотрим приблизительные цены, которые актуальны на рынке данных услуг в 2019 году:

  1. Первичная диагностика и вызов мастера. От 500 до 1000 рублей. Некоторые мастера делают бесплатную диагностику, если им оплачивают дальнейший ремонт.
  2. Замена центрального блока. От 1800 рублей, без учета стоимости детали.
  3. Ремонт/замена переключателя нагрева или регулятора мощности. От 1100 рублей без учета стоимости детали (в случае ее замены).
  4. Замена тена. От 850 рублей, без учета стоимости детали.

Все цены приведены на основе средней стоимости услуг по Москве и Московской области. При вызове мастера нужно учитывать сложность поломки. Например, если у вас вышел из строя центральный блок управления, возможно есть смысл отказаться от ремонта, так как стоимость новой детали может встать в 50-60% от цены на новую электроплиту.

Самостоятельно оценить состояние духовки не так уж и сложно. Главное соблюдать очередность разборки. При снятии варочной поверхности нужно быть особенно аккуратным с проводами. Лучше всего отметить очередность их подключения при помощи бумажных стикеров. Если вы сомневаетесь в собственных силах, вызовите мастера по ремонту бытовой техники.

Конструкция и основные компоненты электроплиты

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт. Например, у бюджетной электроплиты Мечта 15М всего две конфорки и небольшая духовка, а изделие белорусских инженеров Гефест имеет стандартный набор конфорок и объемный духовой шкаф.

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

  1. Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
  2. Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
  3. Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
  4. Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

Неисправности конфорок

Неисправность конфорки можно обнаружить при диагностике, если проверка «наживую» показала исправное подведение напряжения к конфорке, но она не нагревает.

Если конфорка на вашей плите имеет ступенчатую регуляцию мощности и состоит из нескольких спиралей, то, скорее всего, неисправна будет только одна спираль, и конфорка будет работать слишком слабо в каком-то одном положении. Если конфорка имеет непрерывную регуляцию и оборудована термостатом, то работать она не будет вовсе. Оба варианта — признак обрыва нихромовой нити. Удостовериться в этом можно, проверив сопротивление каждой нити с помощью тестера. Бесконечное сопротивление однозначно говорит об обрыве нити.

Если у вас плита индукционного или галогенного типа, то вместо классических конфорок на ТЭНах здесь будут присутствовать катушки индуктивности или ламповидные конфорки. К ним относится всё то же самое: диагностировать поломку можно по отсутствию эффекта при наличии подведенного напряжения, и исправляется она заменой вышедшего из строя элемента.

Если конфорка имеет конструкцию открытой спирали, то ремонтировать ее можно и без замены. В этом преимущество открытой спирали: разрыв или перегорание в ней можно обнаружить простым визуальным осмотром спирали. Заменять придется не весь нагревательный элемент, а только конкретную поврежденную нить; прочие нити можно оставить как есть.

Что нужно для ремонта

Во-первых, домашний мастер, решивший самостоятельно починить электрическую плиту, должен как минимум разбираться в электрических приборах, знать элементарные основы электротехники и правила безопасности при проведении такого вида работ. Во-вторых, нужна уверенность в том, что вы сможете выполнить столь сложный ремонт, а главное — найти и устранить основную причину поломки. В-третьих, необходимо подготовить специальный инструмент.

При демонтаже электрических плит вам понадобятся отвертки различного назначения: под крест или шлицу, с разной толщиной, так называемого специалистами жала. Обязательно нужны будут ключи — рожковые и накидные, пассатижи, кусачки. Для внутренних работ в корпусе изделия пригодится паяльник, бокорезы, изоляционная лента и, конечно же, специальный прибор для измерения напряжения и сопротивления.

На фотографии показан только примерный набор необходимого инструмента — во время работы ассортимент используемого инструмента имеет свойство к значительному расширению.

Ремонт варочной панели прямого нагрева (отдельные узлы)

Диагностика неисправностей производится от простого к сложному. После предохранителя, проверяем электропроводку, и работоспособность нагревательных элементов. Контроль за включением-выключением нити нагрева осуществляется с помощью ШИМ (широтно-импульсная модуляция). Пусть это вас не смущает. Все равно силовое питание подводится обычными реле, которые проверяются мультиметром.

Перегоревшая спираль (лента) обычно меняется целиком, это не самый дорогой элемент. В качестве временной меры можно произвести механическое соединение (заклепка или винт для ленты, и соединение с помощью винтовой клеммы для спирали). Это позволит на какое-то время вернуть работоспособность плиты. Такой «сросток» проживет несколько дней, поэтому в самое ближайшее время купите новую запчасть.

Силовые реле восстановлению не подлежат, однозначно — замена.

То же самое относится к галогеновым нагревателям. Тепловые элементы не ремонтируются (фактически, это электрическая лампа), их меняют на новые.

Что касается подгоревшей проводки — следует подобрать провод с аналогичными характеристиками, изготовить жгут целиком, и заменить его с применением концевиков.

Контактные группы перед повторной сборкой проверяются на прочность и отсутствие термических повреждений, зачищаются и собираются повторно.

Если после проверки выяснилось, что все силовые проводники и элементы (включая нагреватели) в порядке, остается электроника. Самостоятельный ремонт возможен лишь при наличии профильных навыков и подробной электрической схемы.

Если вы точно знаете, что не работает именно электронный модуль, и нет возможности его профессионально диагностировать, можете отнести именно этот узел в брендовую мастерскую. Его проверят (за небольшую оплату) на стенде, или в аналогичной модели варочной поверхности. Установить на место отремонтированный или новый блок можно самостоятельно.

Принцип работы и конструкция газовых плит

Принцип работы газовых плит заключается в следующем. В горелку из централизованной газовой магистрали или автономного баллона подается природный газ. В момент перехода из сопла горелки в рассекатель на конфорке горючее смешивается с кислородом из воздуха. После этого становится возможным воспламенение газовоздушной смеси, горение которой будет продолжаться до полного перекрытия газового вентиля.

Печь включает в себя несколько систем, отвечающих за корректную работу всего агрегата:

  • газовую систему, в которую входят трубы и шланги с кранами и горелками;
  • электрическую составляющую, предназначенную для освещения, автоподжига и работы гриля;
  • корпус прибора, имеющий шаблонный набор деталей и изготавливающийся из листовой стали, покрытой эмалью.

Конфорки

Конфорка – это конечный этап подачи газа. Уже горящая струя газовоздушной смеси, двигаясь по основанию, подается на крышку, отражаясь от которой попадает в рассекатель. Там пламя делится на равномерные маленькие язычки. Когда конфорки снимаются при уборке, то видны горелки с соплами на концах. Их еще называют жиклерами и форсунками. Горелки используются трех видов.

  1. Диффузионные. В них газ смешивается с воздухом естественным способом. Используются в духовом шкафу.
  2. Кинетические. Давление в газовом трубопроводе печи небольшое. Его энергии как раз хватает на всасывание воздуха для смешивания и подачи на конфорку.
  3. Комбинированные. Современные печи используют одновременно два способа.

Варочная панель

Панель может быть изготовлена из эмалированного стального листа. Но сегодня большинство плит производится из ударопрочного стекла специальной закалки. Непосредственно под варочной панелью расположены электрические устройства и газовая система, в трубопровод которой врезаны несколько регулировочных кранов. Именно от степени открытия регуляторов зависит интенсивность пламени.

Электрическая составляющая печи включает таймер, термометр и элементы подсветки. В нее также входят электронные средства управления, контролирующие работу ТЭНов и вентиляторов, которые присутствуют в некоторых образцах.

Духовой шкаф

Духовки газовых печей делятся на два вида.

  1. Двухрежимные, без вентиляции. Иногда вверху духовой камеры крепят гриль.
  2. Многорежимные. Воздух в духовке перемещается принудительно за счет вентилятора. А чтобы он не загасил пламя, применяются специальные полые горелки.

Для сохранности тепла в духовых шкафах используется теплоизоляция, а дверца изготавливается из двух или трех слоев стекла.

Газконтроль

Контроль над утечкой газа осуществляется при помощи термопары, которая находится в центре пламени и при разогреве генерирует ток, питающий небольшой электромагнит. В задачу последнего входит удерживать заслонку на газовом трубопроводе в открытом состоянии. При внезапном прекращении горения, не связанном с выключением подачи топлива вручную, датчик быстро остывает и магнит отключается. Это приводит к прекращению подачи газа.

Для включения плиты требуется несколько секунд, чтобы датчик достиг нужной температуры. И все это время нужно удерживать ручку регулятора нажатой. Некоторые пользователи считают это серьезным неудобством и выбирают печи без газ-контроля. Такие модели можно найти у нескольких производителей – Mora, Gefest, Ardo, Ariston, Darina и Indesit.

ТЭН плохо греет

Если не удаётся «прозвонить» некоторые спирали ТЭНа – его можно лишь поменять, так как он закрыт. Открытая спираль на печках-самоделках позволяет соединить место прогара (обрыв) – какое-то время можно пользоваться такой печкой дальше, с полноценным же ТЭНом этого проделать невозможно.

В ряде случаев на то, что нагревательная спираль скоро выйдет из строя, указывает «критическая точка» на ней – она раскаляется заметно больше и даёт яркий красно-оранжевый свет. Толку от точечного избыточного накала спирали немного – чаще всего он происходит при работе ТЭНа на полной мощности. Продлить срок службы ТЭНа можно, не включая его на полную мощность – исключить из работы ту из спиралей, на которой и происходит точечный перегрев либо включать её, но отдельно и ненадолго.

Ремонт дверцы духового шкафа

К очень распространенным «болезням» газовых плит относятся проблемы с дверками духовки. Спустя некоторое время эксплуатации, данный элемент начинает заедать, недостаточно плотно закрываться. В итоге это не дает нормально эксплуатировать быттехнику, поэтому после выявления проблем с дверцей, ее нужно отремонтировать.

Чтобы починить дверку духового шкафа, необходимо открутить винты, которые соединяют ее с плитой. Полностью винты выкручивать не нужно. «Отпустив» винты, необходимо дверцу немного покачать в разные стороны, пока она не сядет на петли. Для проверки плотности прилегания можно использовать обычный бумажный лист, который нужно вставить между уплотнителем и краем плиты. Если лист плохо прижимается, вышеописанную процедуру нужно повторить.

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром, для чего измеряется их сопротивление. Оно находится в пределах сотен Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.

Спиральный нагревательный элемент

Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента. Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Конфорка с двумя нагревательными элементами

Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.

Переключатель конфорок

Типовые неисправности

В электроплитах разных производителей могут быть установлены переключатели, отличающиеся между собой принципом работы. Встречаются образцы с такой регулировкой мощности:

  • ступенчатой;
  • плавной;
  • плавной с возможностью включения дополнительной зоны нагрева.

Тип переключателя определяет вид конфорки, и наоборот. Так, ступенчатый регулятор предусматривает наличие конфорок с несколькими спиралями, а плавный переключатель может работать только с конфорками, имеющими одну спираль. При этом в первом случае конфорка может выйти из строя частично (перегорает одна из спиралей), а во втором — полностью.

Вышедшие из строя переключатели можно восстановить только при условии, что причиной неисправности является окисление контактов или ослабление контактных соединений. Окисленные контакты зачищаются наждачной бумагой, а ослабленные соединения восстанавливаются с помощью плоскогубцев или отвертки. Во всех остальных случаях (поломка внутренних деталей, деформация биметаллических пластин и пр.) нужна замена переключателя.

Конфорки

Конфорки электроплит, имеющие вид чугунных «блинов» (Ariston, Electrolux и др.) могут перестать работать по следующим причинам:

  • перегорели одна или несколько спиралей;
  • неисправность переключателей;
  • нарушение контактов или обрыв соединительных проводов.

Устройства, с помощью которых в электроплитах организован контроль температуры нагрева конфорок на варочной панели и нагревателей, установленных в духовках, могут выйти из строя по двум причинам:

  • окисление и нарушение контактов;
  • деформация или поломка биметаллических пластин.

Если после восстановления надежного контакта на клеммах, работоспособность этих узлов не восстановилась, то они подлежат замене.

Модуль управления

Если появилось подозрение, что у электроплиты вышел из строя модуль электронного управления, то необходимо немедленно обратиться в сервисную службу, которая имеет в своем распоряжении квалифицированных специалистов и располагает необходимыми запчастями. Отремонтировать электронный модуль на дому практически невозможно.

Другие поломки

Для каждого типа электроплит существуют характерные сбои в работе или неисправности. При этом возникают они чаще всего из-за нарушения правил эксплуатации, установленных изготовителем, а также вследствие естественного износа ответственных деталей. К таким нарушениям относятся:

  • применение посуды, диаметр дна которой не соответствует размеру зоны нагрева (актуально для индукционных плит и современных моделей электрических);
  • включение конфорок без установленной на них посуды;
  • использование кастрюль (сковородок, чайников) с выпуклым дном;
  • неаккуратное обращение с органами управления и т. д.

Розетка, вилка

Проблема может быть не в самой плите, а в розетке или вилке. Первую можно проверить, подключив другой электроприбор, к примеру, чайник

Выбирая розетку, следует обратить внимание на номинальный ток. Если он отличается от указанного на автомате, то проводка может оплавиться или вовсе загореться

Для однофазной сети классической розетки на 32 ампера более чем достаточно.

Хромированные элементы вилки должны быть чистыми без признаков гари. Если таковые имеются, то её необходимо зачистить, а в сложных случаях – заменить. Здесь действует такое же правило: покупать вилку с оглядкой на номинальный ток автомата.

Конструктивные особенности электрической плиты

Электрическая плита – сложный по своей конструкции бытовой прибор. Прежде чем приступить к ремонту самостоятельно, необходимо ознакомиться с основными составляющими рабочими элементами данного устройства:

  • панель управления;
  • конфорка электрическая;
  • питающие контакты;
  • датчик температуры;
  • изоляционный материал;
  • нагревательный элемент гриля;
  • мотор вентилятора;
  • кабель питания;
  • элемент нагрева духового шкафа.

Устройство электрической плиты

Современные модели индукционных плит выпускаются со встроенными нагревательными элементами. Стандартная варочная поверхность имеет 4 конфорки, бюджетный вариант — 2 штуки.

Выделяют основные типы конфорок:

  • Рапидные – самые распространенные и широко применяемые виды конфорок. Нагревательный элемент выполнен на основе химических элементов никеля и хрома (нихром). Преимущества этих компонентов позволяет довольно быстро, в течение 10-12 секунд разогреть варочную зону до максимальных пределов.

  • Трубчатые нагреватели – обладают высоким коэффициентом полезного действия (КПД). Энергозатраты сводятся к минимуму, так как вся потребляемая мощность направлена на нагрев элемента. Минусом этого устройства является невозможность самостоятельно устранить неполадки в работе.

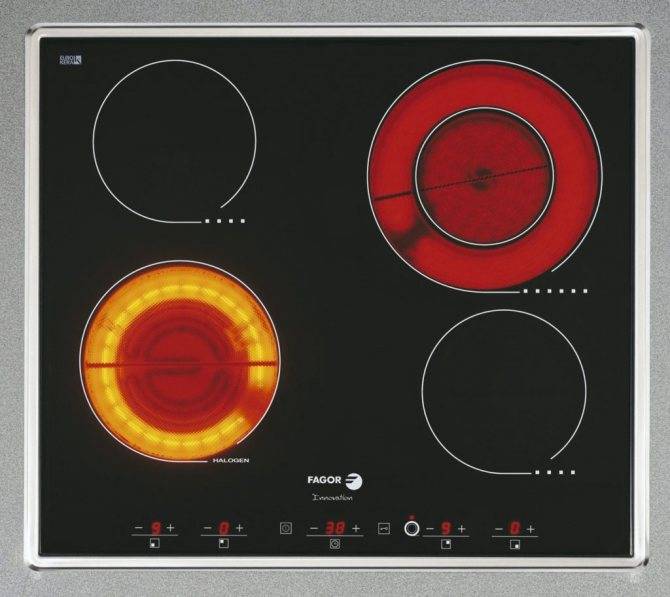

  • Галогенные конфорки – оснащены лампами, содержащими газ (галоген). Такой вид широко применяется в современных плитах, энергосбережение которых не превышает 1,2–1,5 кВт. При повреждении излучателя ремонт возможен только в специализированных мастерских.

Галогенный нагревательный элемент

Современные электроплиты оснащены духовым шкафом и электрогрилем. Конструктивные особенности более сложные, чем у автономной встраиваемой варочной панели. При поломке двигателя гриля, система автоматически прекращает подачу напряжения на нагревательный элемент, что позволяет избежать чрезмерного перегрева плиты.

Неисправности переключателей и реле

Неисправность переключателя можно опознать во время прозвонки «наживую»: если на контактах перед переключателем есть напряжение, а после оно отсутствует, это верный признак выхода переключателя из строя. Такой переключатель следует заменить.

Так же следует действовать и в том случае, если напряжение пропадает при определенном положении переключателя.

Если регулятор плавный, а не ступенчатый, то, скорее всего, здесь работает термостат. Необходимо выяснить, какой из узлов неисправен: регулятор или сам термостат (реле). Срабатывание реле термостата сопровождается характерным звуком в виде тихого щелчка. Он должен раздаться при подаче напряжения, если регулятор работает. Такой же щелчок будет звучать и при отключении. Попробуйте включить конфорку в тишине и прислушаться. Если вы услышите щелчок, то регулятор исправен. Если щелчка не будет слышно, то неисправен регулятор, и его следует заменить.

Если щелчки есть, необходимо проверить работу реле термостата. Несильно поверните регулятор, так, чтобы дать малый нагрев. Исправно работающий термостат будет то включать, то выключать конфорку; вы будете при этом слышать всё те же тихие щелчки, раздающиеся через регулярные промежутки времени. Если щелчков нет, то это признак неисправности реле термостата. Неисправный термостат может не отключаться, а все время подавать питание; обычно это приводит к слишком сильному (максимальному) нагреву всё время, вне зависимости от положения регулятора.

Выяснив, какой именно узел неисправен, вы можете заменить его аналогичной запасной частью.

Проверка прочих узлов

Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.

Предохранители

Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.

Термопредохранитель плиты Hansa

Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.

Идеальный вариант – в походе за новым взять с собой старый предохранитель.

Автомат

Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.

Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.

Переключатель мощности

Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.

Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.

Нагревательный элемент

Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.

Терморегулятор

Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.

Терморегулятор

Шнур питания

Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.

Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.

Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм

Поменять сам шнур не составит труда.

Кабель для электроплиты

Замена сетевого кабеля:

  1. Отключаем вилку от розетки.
  2. Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
  3. Внутри должен быть распределительный блок, куда подключен шнур питания.
  4. Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
  5. Монтируем заднюю стенку на место.

Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:
