Ремонт электрического конвектора своими руками

Виды и устройство конвектора

Устройство конвектора усиливает естественную конвекцию, в результате которой нагретый нагревательными элементами или теплоносителем воздух поднимается вверх, а холодный – опускается вниз.

Конструкция любого конвекционного обогревателя содержит нагревательный элемент с теплообменником, где и осуществляется нагревание воздуха

Конвекторы имеют разделение по их характеристикам:

Тип монтажа: напольный, настенный (горизонтальный, вертикальный или потолочный), встраиваемый.
Принцип нагрева: водяной, газовый, электрический, инфракрасный.
Принцип циркуляции: естественная, принудительная.

Напольные конвекторы мобильны, но им необходимо постоянное подключение к розетке. Настенный конвектор более распространен, имеет небольшую толщину. Настенные конвекторы имеют разнообразные привлекательные дизайны, мало привлекают внимания и не портят общий интерьер.

Установку такого конвектора необходимо продумать заранее – на стадии строительства, т.к. для такого типа конвектора необходимы ниши, каналы, подающий теплоноситель. Выглядят такие конвекторы как решетка в полу, через которую поднимается теплый воздух.

Водяной конвектор, изготовленный из меди и алюминия или других материалов, являются хорошей альтернативой радиаторам. Система газового конвектора является наиболее экономичной благодаря доступной стоимости топлива, но такой конвектор более опасен, поэтому их крайне редко используют в жилом помещении.

Конвекторы с принудительной циркуляцией в своем составе имеют вентилятор, который увеличивает скорость поднятия теплого воздуха и охлаждает нагревательный элемент. С помощью электрического конвектора можно быстро устроить отопление в доме, т.к. для их работы не нужны трубы, отопительный котел и т.п. Чтобы рассчитать количество конвекторов, достаточного для поддержания комфортной температуры в комнате, достаточно иметь габариты помещения, количество окон и калькулятор.

Наиболее распространенные марки конвекторов, которые можно приобрести в Москве и других городах:

Применение электрообогревателей допустимо в любом помещении, где есть розетка, с соблюдением техники безопасности.

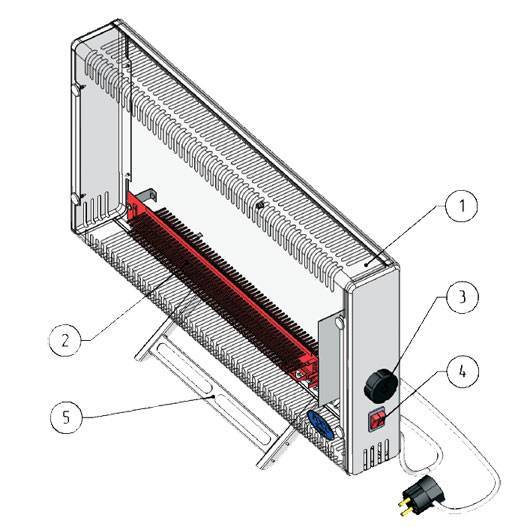

Устройство практически всех конвекторов включает:

Термостат;
Электронный датчик опрокидывания;
Термопредохранитель;
Экран.

Термостат регулирует температуру нагревательного механизма и воздуха, выходящего из конвектора. На моделях более низкого ценового диапазона устанавливают термостаты механические, которые более грубо регулируют температуру. Модели более высокой ценовой категории имеют электронные термостаты. Электронные термостаты позволяют более точно устанавливать температурное значение – вплоть до 1/10 градуса. В быту нет необходимости в такой точности регулировки значения температуры, поэтому использование конвектора с механическим термостатом не доставит дискомфорта. Для быстрого обогрева воздуха значение термостата устанавливают на максимальное значение, после прогрева значение можно выставить ниже.

Использовать конвектор с электронным термостатом разумнее в помещениях, в которых необходимо соблюдение строгого температурного режима. Также конвекторы имеют переключатель подачи напряжения к нагревательному элементу. Он позволяет включать по отдельности или сразу все нагревательные элементы. Конвекторы с мощностью 1 500 – 2 500 Вт имеют по несколько нагревательных элементов.

Т.к. есть вероятность опрокидывания конвектора напольного типа, что может спровоцировать пожар, то их снабжают защитным устройством, отключающим питание нагревательного элемента. Отключение происходит за счет размыкания контактов в случае падения, когда меняется значение указанного угла. Термопредохранитель защищает от перегрева, выключая подачу топлива (газ, электричество) при достижении требуемой температуры. Экран или воздушная заслонка служит для направления воздушного потока.

Водяной конвектор

Не настолько распространены среди потребительской аудитории из-за трудоемкости монтажа и высокой стоимости. Но если средств на такой вид отопления хватает, не отказывайтесь от него в пользу других, поскольку конвекторы отопления водяные послужат отличным обновлением вашей устаревшей системы отопления: агрегат можно подключать к подводящим трубам любого диаметра и из любого материала.

Водяная установка – это не разборной прибор, это – блок, функционирующий в составе автономной системы отопления квартиры или дома.

Преимущества водяного конвектора:

компактность;
небольшой вес;
скорость нагревания;
безопасность.

Недостатки:

высокая стоимость;
трудоемкий процесс монтажа.

Производители

Конвекторы выпускаются множеством как отечественных, так и зарубежных компаний. Рейтинг из пяти лучших производителей выглядит следующим образом.

Noirot – французский бренд, представленный на рынке еще с 1938 года. Отличное качество и продуманный дизайн позволяют его продукции оставаться среди лучших.
Ballu – транснациональная компания, присутствующая на рынке России с 2003 года. Имеет в своем ассортименте как бюджетные образцы, так и сложную дизайнерскую технику.
Nobo – норвежская фирма, работающая с 1928 года. Это высоконадежные изделия со сроком службы не менее 20 лет.
Stiebel Eltron – изготовитель из Германии, продукция которого продается на отечественном рынке более 25 лет. Сейчас является международной группой компаний и одним из признанных лидеров в области отопления и водоснабжения.
Timberk – шведская марка, активно развивающаяся с 2003 года. Она предлагает обширный спектр бытового оборудования, в том числе обогревателей.

Конечно, это далеко не полный перечень компаний, которые выпускают надежные и качественные конструкции. Есть еще такие отечественные марки, как: Kalashnikov, “Бриз”, КЗТО, СТН и прочие. В пятерку не вошли и хорошие европейские бренды: Arbonia, Electrolux, Buderus, Kermi, Purmo, Zehnder.

Демонтаж корпуса нагревателя

Большинство современных электрических обогревателей не отличаются сложной разборкой. Корпус разбирается быстро, после выкручивания нескольких саморезов. Но при этом нужно внимательно следить за порядком снятия деталей. Многие производители используют корпус как несущую конструкцию, крепя на нем детали инженерного решения обогревателя.

Самые большие сложности возникают при разборке масляных обогревателей. Здесь основные цепи и датчики прикрыты крышкой. Она легко снимается: чтобы поддеть фиксатор, нужно аккуратно провести тонким металлическим предметом (отверткой, ножом) по периметру крышки. Делать это нужно аккуратно, не царапая деталь. После определения места защелки, на нее надавливают и демонтируют крышку.

Виды

Принцип работы у всех моделей одинаков — нагревают циркулирующий между элементами нагревательных устройств воздух. Нагретый воздух, становясь легче, поднимается, на его место приходит более тяжелый, охлажденный воздух. Устройства делятся на группы по способу установки, типу нагревательного элемента, мощности, дополнительным функциям.

По способу установки:

Потолочные — располагаются практически у потолка помещения.
Настенные — нужно вешать на стену, чуть ниже оконных проемов.
Напольные — можно поставить в любом нужном месте помещения, возле стены, по центру.
Плинтусные — монтируются на месте классических плинтусов вдоль стен.
Внутрипольные — погружаются вглубь толщи пола, вдоль больших оконных проемов, внешних стен.

Нагревательные элементы:

Игольчатые.
Оребренный ТЭН.
Монолитные.

Мощность — 1.5-2.5 кВт. Реже встречаются модели с большими, меньшими характеристиками. Мощности 1.5 кВт хватает для отопления комнаты с одной внешней стеной, площадью около 10-15 кв. метров, 2.5-3 кВт выдерживает стандартная проводка.

Проверка прочих узлов

Мы уже убедились, что заменить ТЭН в электрическом конвекторе очень легко и просто – из всех инструментов нам понадобится разве что отвертка для разборки корпуса и извлечения нагревательного элемента. Также нужен будет мультиметр для проверки работоспособности ТЭНа. Давайте посмотрим, что нужно делать, если измерительный прибор показал нормальное сопротивление – ведь это указывает на целостность обогревателя.

Не советуем ремонтировать плавкий предохранитель, проще заменить его, благо стоят они недорого.

В первую очередь нужно проверить плавкий предохранитель – он мог выйти из строя по причине естественного старения или в результате кратковременной электрической перегрузки. Заменить неисправный предохранитель вы сможете в считаные секунды, особенно, если отсек для него находится снаружи, а не внутри – проверьте его целостность омметром. Если он неисправен, смело меняем его и приступаем к проверке других узлов.

Во вторую очередь, не мешало бы проверить электрический провод, ведущий от вилки к прибору. Также необходимо проверить целостность вилки – все это делается с помощью омметра, работающего на самом низком пределе измерения. Если провод или вилка неисправны, их следует заменить, ориентируясь на допустимую силу тока и сечение проводников.

Допустимая сила тока отпечатана практически на всех вилках, а сечение рассчитывается исходя из максимальной потребляемой мощности. Приобрести провод и вилку вы сможете в любом хозяйственном магазине.

Прежде чем заменить ТЭН, нужно проверить терморегулятор – он тоже может выйти из строя. Установите его на минимальную температуру, отключите ненужные провода, коснитесь термостата щупами мультиметра – сопротивление исправного узла должно быть близким к нулю. Если это не так, термостат следует заменить.

Теплые полы

Владельцы домов используют полы с подогревом водяные своими руками, в двух вариантах.

Теплые полы равномерно прогревают комнату, увеличивают уровень комфортности и не требуют дополнительных затрат энергии, т. к. батареи и контур полов запитан от одного котла.

Самостоятельный монтаж полов вполне доступен владельцам, внимательно изучившим принцип действия и порядок расчета теплого пола. Перед монтажом необходимо определиться и приобрести необходимые материалы и комплектующие для теплого пола. В процессе установки контура четко соблюдать правила и рекомендации специалистов.

Способы создания теплого пола

В принципе теплый пол можно создать в квартире, которая расположена в многоэтажном доме. Но обычно подключение к системе отопления запрещено. Если же есть разрешение, то для подключения потребуется экспертиза влияния теплого пола на работу системы. Обычно такая конструкция требует установки отдельного насоса и смесительного узла. Эти дополнительные элементы сохранят давление в системе на выходе. В частных домах теплый пол и система отопления в частном доме своими руками неразрывно связаны.Самые популярные способы установки теплых полов:

Трубы, применяемые для теплого пола

Для организации теплого пола применяют, в основном, три вида труб. Самый лучший вариант — металлопластиковые трубы, которые относительно дешевы, легко монтируются и долговечны. Находят применение медные трубы, но они очень дороги, а также . В работе неудобны, потому что жестки, но они не боятся замерзания и легко ремонтируются.

Принцип работы и устройство конвектора

В основу функционирования прибора положен процесс конвекции, связанный с известным физическим явлением: при нагревание плотность воздуха уменьшается, вследствие чего он расширяется и поднимается вверх.

Название конвектор происходит от латинского convectio – «перенесение». Процесс состоит из постоянного передвижения потоков воздуха: холодный оседает вниз, а согретый поднимается к потолку

Конструкция всех видов электрических конвекторов предельно элементарна. Основными деталями аппарата являются корпус и блок обогрева, находящийся в нижней части кожуха.

Холодный воздух заходит в отверстия, которые располагаются в нижней части прибора. При проходе рядом с обогревателем температура воздушного потока повышается, благодаря чему он устремляется вверх, где имеются выпускные отверстия, проделанные под небольшим наклоном.

Помимо главных элементов современные модели конвекторов имеют также множество дополнительных элементов (датчик перегрева, термостат), обеспечивающие комфортность эксплуатации

Теплый газ поднимается к потолку, а затем, постепенно охлаждаясь, вновь прибивается к полу, после чего стадии процесса повторяются вновь. Постоянное движение воздушной массы позволяет эффективно и равномерно обогреть помещение.

Основные поломки масляных радиаторов

Любой ремонт начинается с диагностики

Важно правильно определить причину выхода из строя и вычислить неисправную деталь

Не стоит пугаться, если источник тепла начал издавать треск сразу же после включения. Как правило, это происходит во время разогрева минерального масла, находящегося внутри. Потрескивание считается нормой и не отражается на работе электроприбора. Иногда уменьшить шум помогает перестановка радиатора на идеально ровное место.
Если обогреватель перестал включаться, первым делом следует исключить поломку в розетке и включить прибор в другой источник питания. Самая распространенная поломка в этом случае – отошедший контакт, на втором месте – неисправность вилки, а на третьем – повреждения и разрывы шнура.
Если обогреватель подает признаки работы (горят индикаторы, включаются вентиляторы), но не нагревается, причину следует искать в термореле. Эту запчасть несложно купить и заменить своими руками.
Холодный корпус также может свидетельствовать о выходе из рабочего состояния нагревательного элемента – это довольно серьезная причина и самостоятельно устранять ее не рекомендуется.
Если прибор не отключается после нагрева до заданной температуры, это может сигнализировать о неисправности термостата – такая работа становится не только некомфортной и опасной, но и неэкономичной в плане расхода электроэнергии.

Термический ограничитель

Его задача — автоматически отключить конвектор при достижении внутри прибора предельной температуры, установленной производителем. Контакты аварийного термического ограничителя всегда замкнуты, что легко проверить при помощи пробника.

При обнаружении нагара, его удаляют, а в случае образования раковин на контактах, их надо опилить надфилем, затем обезжирить бензином Б-70

Все операции надо делать осторожно, чтобы не нарушить биметаллическую пластину и не сбить заводские настройки

Если термоограничитель не подлежит ремонту, то необходимо заменить его на новый, чтобы обезопасить себя от различных неприятностей, связанных с перегревом электрического конвектора.

А нужен ли вентилятор

Присутствие в конвекторе любого типа вентилятора оказывает влияние на стоимость агрегата – в сторону ее повышения. И для покупателя это повод задуматься: а так ли необходима опция вентиляции в приборе и что дает вентилирование для обогрева комнаты?

Конвектор для отопления дома будет иметь гораздо больший процент теплоотдачи, если подача воздуха к теплообменнику и от него в помещение станет более интенсивной. А без вентилятора это невозможно априори. Какая уж тут интенсивность, если воздух ничто не «стимулирует» и он движется сам по себе с обычной скоростью?

Специалисты по климатической технике подсчитали, что при наличии вентилятора в отопительном приборе помещение обогревается в 2-3 раза быстрее обычного. Здесь и комментировать нечего, достаточно лишь повторить несколько уроков со школьной программы по физике.

Кроме быстрого обогрева, на вентилятор возложена еще и важная функция охлаждения теплообменника. То есть, обычный вентилятор служит гарантом сохранности и долговечности непосредственно агрегата.

Особенно важно наличие вентилятора в мощных газовых и водяных конвекторах, нагревающих воздух внутри до очень высоких показателей и без своевременного и качественного охлаждения рискующих расплавиться и прийти в негодность на протяжении одного отопительного сезона. Поэтому вентилируемые конвекторы отопления отзывы заслужили только положительные, несмотря на высокую цену. Поэтому вентилируемые конвекторы отопления отзывы заслужили только положительные, несмотря на высокую цену

Поэтому вентилируемые конвекторы отопления отзывы заслужили только положительные, несмотря на высокую цену.

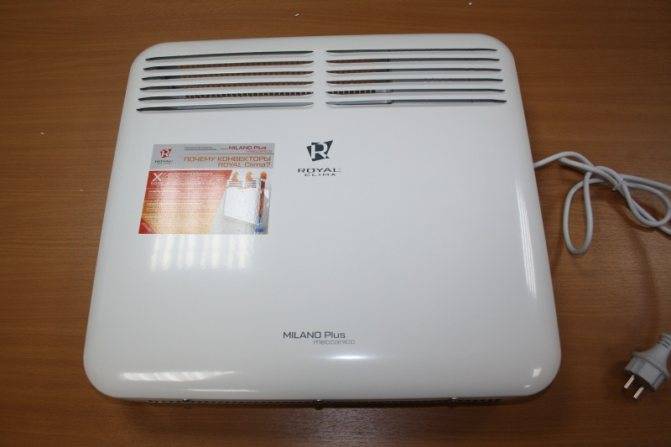

ROYAL CLIMA REC-MP1000M

Один из самых доступных на рынке конвекторов китайского происхождения. Посмотрим, что нам продают за такие деньги – стоит ли тратиться на покупку этого конвектора.

Основные характеристики

Производство: Китай
Гарантия: 1 год (срок службы 5 лет)
Цена в магазинах: от 2 500 руб.
Габариты, мм: 480*440*80
Вес: 3,2 кг

Корпус и терморегулятор

Фронтальная панель из тонкого металла, воздуховоды сделаны некачественно, можно по неосторожности даже порезать о них руки (особенно важно для семей с детьми). Задняя панель сделана из тонкого метала и легко гнется

Воздуховод расположен также и в задней части прибора, что приведет к нагреву подоконника, если конвектор будет повешен под окном.

Корпус заземлен. При нагреваниии и остывании слышны щелчки и потрескивания металла.

Механический терморегулятор с переключением режимов работы и световой индикацией включения. Есть 2 положения – 50 или 100% мощности. Градуировка регулятора сделана в относительных единицах. Датчик температуры входящего воздуха отсутствует. Температурный датчик снимает температуру с ТЭНа, что не совсем корректно.

ТЭН

Монолитный алюминиевый ТЭН с большой поверхностью оребрения. Электроподключение находится с одной стороны ТЭНа и осуществляется посредством штекерных соединений. Изоляция проводов контактируют с корпусом, который нагревается во время работы, часть проводов находятся в зоне выхода нагретого воздуха.

ТЭН прогревается неравномерно, температура прогрева ТЭНа в разных частях нагревательного элемента колеблется от 170 до 415°C. Сильное натяжение проводов во время нагрева может привести к их деформации и повредить изоляцию. В итоге – короткое замыкание и пожар.

Температура ТЭНа	Температура корпуса (фронтальная панель центр)	Температура воздуха на выходе
Середина	Ребро
415°C	360°C	61° C	104°C

Терморегулятор (индикация)
Компактные размеры;
Информативная упаковка;
Ножки в комплекте;

Низкая цена.

Минусы:

Сборка;
Качество обработки материалов;
Сложность монтажа к стене, крепёж не цельный;

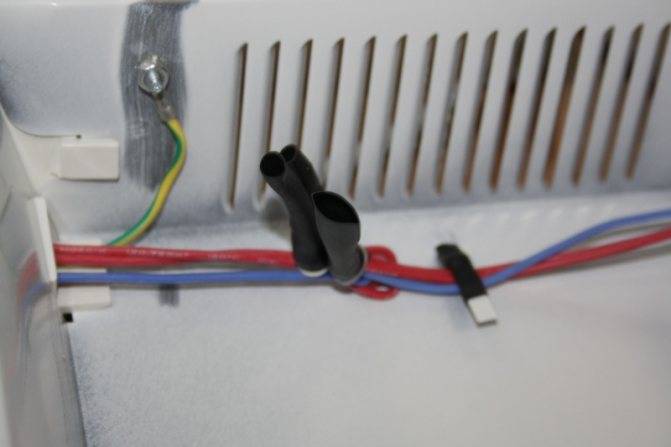

Токопроводящие провода находятся в зоне нагрева\охлаждения, со временем изоляция высыхает и трескается;
Токопроводящие провода касаются корпуса – при отсутствии заземляющего контура может привести к поражению электрическим током;

Отсутствует датчик опрокидывания, если будут установлены ножки, и прибор упадёт, возможен перегрев нагревательного элемента вплоть до пожара;
После небольшого времени эксплуатации во время тестирования, ТЭН уже потемнел;
Высокая температура нагрева корпуса;
Неравномерно прогревается ТЭН, высокая вероятность выхода из строя;
Отсутствует датчик температуры воздуха;
Тонкий металл – потрескивание корпуса при нагревании и остывании прибора.
