Конструктивные особенности дрели
Любая электродрель состоит из корпуса, в котором размещена электрическая и механическая часть, и патрона, в котором крепится сверло, на главном валу дрели. Электрическая часть обычно содержит:
- электродвигатель;
- контактные щетки, закрепленные в щеткодержателе;
- пусковую кнопку (выключатель);
- регулятор оборотов двигателя;
- устройство реверса;
- пусковой конденсатор;
- шнур (кабель) питания.
Схема устройства ударного механизма дрели.
В свою очередь, двухфазный электродвигатель переменного тока состоит из статора и ротора (якоря) с коллектором.
Механическая часть включает редуктор и систему подшипников. Редуктор передает вращение электродвигателя на вал дрели, уменьшая скорость вращения. Более сложная механическая часть в ударной дрели (перфоратор). Редуктор перфоратора обеспечивает ударно-поступательное и вращательное движение сверлу (буру). В его конструкцию, помимо шестеренки, входят поршни (ударный и летающий), таран и боек.
Ремонт дрели
Проверку кабеля питания нужно начать с его прозвонки до клавиши-курка.
Среди распространенных проблем существуют следующие:
- Дрель не включается.
- Дрель греется.
- Дрель вибрирует.
Список необходимых инструментов, чтобы починить дрель своими руками:
- отвертка;
- пассатижи;
- тиски;
- изолента;
- щетки;
- кабель.
Провод. Если дрель не включается, то в первую очередь при помощи простейшего тестера проверьте, есть ли питание в розетке (удлинителе). Если питание есть, переходите к проводу питания дрели. Протрите сухой тряпкой провод по всей длине, а затем просмотрите его со всех сторон на предмет механических повреждений (порезы и трещины)
Особое внимание стоит уделить сгибу в месте сразу после того, как провод выходит из дрели и вилки. Также провод может перегореть и внутри без видимых повреждений, и снаружи
Чтобы убедиться в его годности, нужно разобрать дрель и, демонтировав провод, проверить его тестером на сопротивляемость. При обнаружении обрыва его можно легко исправить, удалив поврежденный отрезок и соединив провод при помощи изоленты.

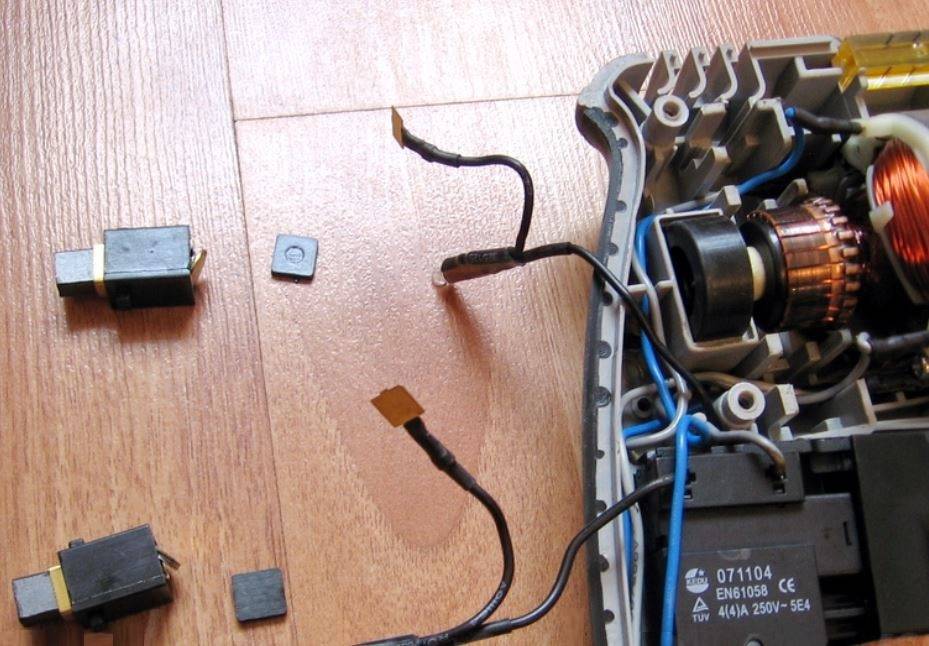

Щетки. Самое основное – визуальный осмотр. Щетка должна плотно прилегать к лепесткам ротора, так как они служат проводником электрического тока
Если зазор есть, открываете крепления и осторожно, чтобы не повредить другие детали и узлы, изымаете выработанную щетку на место, помещаете новую и проверяете на наличие зазора
Изношенные щетки загрязняют коллектор, поэтому при ремонте дрели его нужно зачистить.
Кнопка. Кнопка не должна западать или плохо двигаться. Ее нужно протереть и пропылесосить, удаляя все ненужные наросты. Устранив механические неполадки, проверьте кнопку тестером на прохождение электрического тока через контакты входа и выхода. Если результат отрицательный, ее нужно заменить новой, так как даже при вскрытии кнопки и ее ремонте это даст только временный эффект .
Ротор
Осторожно протерев ротор, внимательно осмотрите лепестки
Особое внимание обратите на те места, где идет соприкосновение с щетками. В этом месте не должно быть ни царапин, ни прогаров
Лепестки проверьте тестером на сопротивление (внутренний обрыв). Если ротор поврежден, то он ремонту не подлежит. Ставьте новый.
Перегрев. Как вам известно, дрель начинает перегреваться по причине беспрерывной работы. Однако внутренние неполадки также могут вести к нагреву инструмента. Плохой контакт в электрической цепи дрели или неправильная сборка узлов и агрегатов, а также чрезмерное количество смазки являются причинами перегрева дрели.
Вибрация. Вибрация дрели возникает из-за износа подшипников. То есть, как только вы замените подшипники, вибрация исчезнет.
Таким образом, процесс ремонта самому требует определенных навыков. Вам необходимо иметь представление о составляющих деталях дрели, их расположении и способах починки.
Необходимые инструменты и материалы
Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше вольт. Эти узлы выполнены в виде отдельных модулей, и меняются целиком.
При этом подсчет мощности — достаточно простое занятие. Вопрос от читателя Мне на почту обратился читатель Александр, с такой просьбой: Добрый вечер. Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса.
Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.
Всё своими руками! Последних там содержится в количестве двух, а их расположение — друг напротив друга. Ремонт дрели своими руками При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Проверка электродвигателя: причины поломок и ремонт Существует несколько причин поломок якоря или статора дрели.
Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Рисунок Такая работа не займет много времени, если выполнять ее аккуратно.
Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Схема реверса дрели В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается.
Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. В смазку попадает пыль при неисправных сальниках , и подшипники быстро выходят из строя, вплоть до заклинивания. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам.
Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие. Самый простой выход — замена кнопки целиком
Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Ремонт кнопки дрели При всей простоте конструкции — неисправная кнопка может механически препятствовать включению.
Супер подделка №3 Ужас а не инструмент! Прикол! «Германия» «Germany» fake Не покупать!

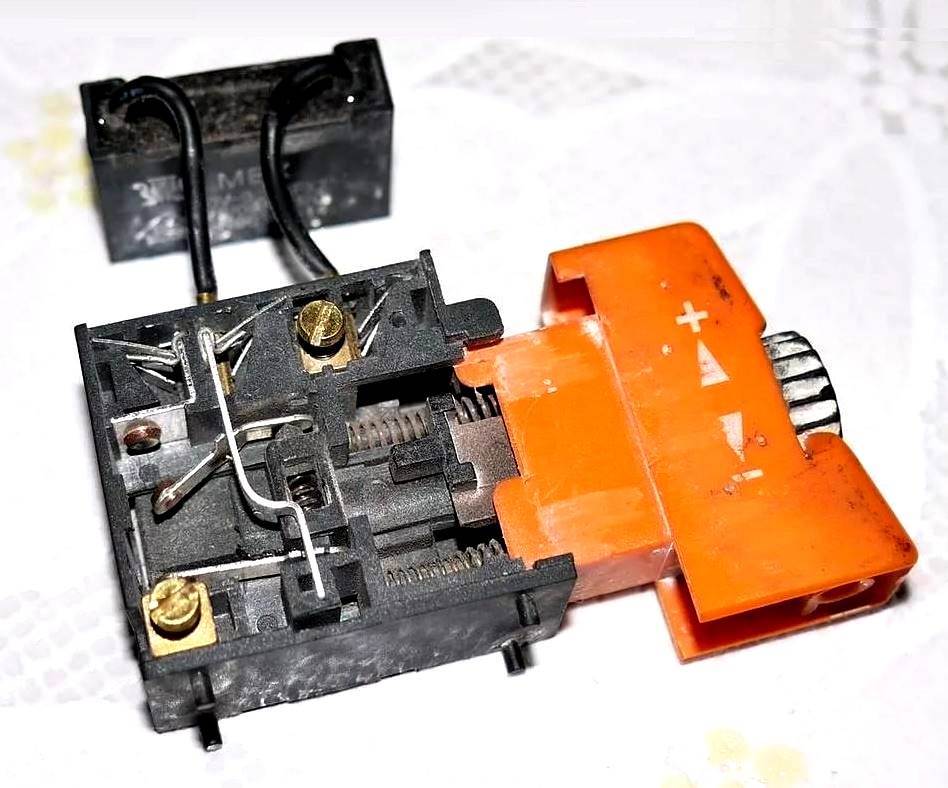

Как определить работоспособность кнопки?
Для этого понадобится обычный мультиметр (тестер) и отвертка.
Сам процесс диагностики производится следующим образом (на примере распространенной модели дрели DWT SBM-500):
- Снимаем крышку корпуса дрели, открутив несколько болтов крепления;
- Откручиваем два винта на зажиме сетевого шнура;
- Извлекаем блок пусковой кнопки, отсоединяем переключатель реверса (он обычно крепится на клипсах, которые достаточно слегка отогнуть). Сам реверс продается отдельно и его тоже в случае необходимости можно заменить;
- Берем мультиметр, устанавливаем переключатель в положение звукового сигнала. Замыкаем контакты тестера, чтобы удостовериться в его работоспособности (прибор должен подать звуковой сигнал);
- Прозваниваем кнопку. Для этого один контакт тестера ставим на положение 2 (он должен соприкасаться с проводом), второй контакт ставим на винт, который прижимает провод 220 вольт. При нажатии кнопки до упора прибор должен издать звуковой сигнал. Если этого не произошло — кнопка не работает.
Как заменить кнопку?
Для этого понадобится плоская отвертка и обычная булавка или тонкое шило.
- Сам процесс замены кнопки производится в следующей последовательности (на примере дрели DWT SBM-500):
- Выкручиваем два винта, прижимающие сетевой провод, вынимаем его;
- Вставляем шило в отверстие провода, идущего со статора, вынимаем провод вместе с шилом.
- Аналогичную манипуляцию проводим для извлечения второго провода. Если вы боитесь перепутать провода при подключении новой кнопки, рекомендуем зарисовать условную схему подключения кнопки включения дрели;
- Берем новую кнопку и подсоединяем к ней провода сетевого шнура в соответствии с нарисованной схемой. Затем подключаем к блоку кнопки саму дрель. Провода со статора просто вставляются в отверстия до упора;
- Присоединяем к блоку кнопку реверса;
- Устанавливаем блок в посадочное место в корпусе дрели, аккуратно укладываем провода, прижимаем сетевой шнур двумя винтами;
- Закрываем крышку корпуса дрели, проводим тест.
ВИДЕО ИНСТРУКЦИЯ

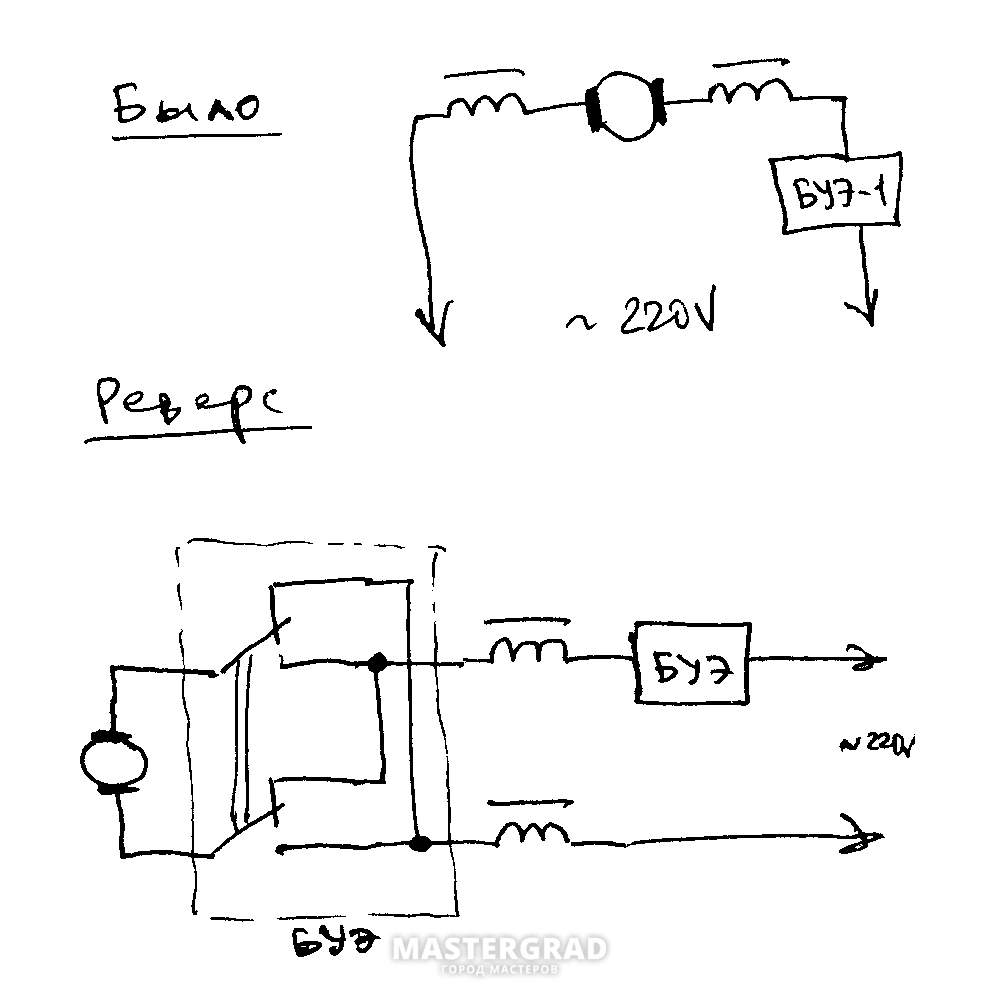

Подключение кнопки дрели с регулятором оборотов
Многие современные модели дрелей кроме реверса имеют встроенный в кнопку регулятор оборотов электродвигателя. Эта функция очень полезна, поскольку при выполнении разных операций позволяет устанавливать различные режимы работы инструмента.
Что касается замены, то весь процесс ничем не отличается от описанного выше. Достаточно приобрести новую кнопку для дрели с регулятором оборотов и поставить на место старой в соответствии с приведенной инструкцией.
Кстати, на обычную дрель при желании всегда можно поставить кнопку с регулировкой оборотов — достаточно выбрать блок, подходящий по форме и размеру, а также соответствующий мощности инструмента.
Процедура ремонта
Ремонт дрели своими руками чаще всего состоит в выявлении неисправной детали и ее замене на новую. Процесс ремонта зависит от характера неисправности, поэтому будет уместно поэтапно рассмотреть процедуры для электрических и механических элементов устройства.
Как осуществлять ремонт электрической составляющей дрели? Износ щеток – одна из самых распространенных неисправностей. Щетки можно приобрести в одном из строительных магазинов, а их ремонт без труда можно провести на дому.
Схема трансформатора дрели.
В новых электродрелях достаточно выкрутить заглушки из окошек для монтажа, после чего прикрутить новую щетку
В случае со старыми моделями нужно осторожно разобрать корпус, достать щеткодержатели и заменить щетки
При западании или неотзывчивом движении кнопки ее необходимо очистить от грязи и пыли тряпкой или пылесосом. После этого мультитестером нужно проверить прохождение тока через входящие и исходящие контакты. Если контакта нет либо его качество очень низкое, кнопку следует заменить на новую.
В процессе своей работы ротор дрели покрывается пылью. Убрав ее влажной тряпкой, осмотрите все лепестки в местах их соприкосновения с щетками. Если там нет механических повреждений, проверьте лепестки тестером на сопротивление, чтобы выявить внутренний обрыв. При любом нарушении целостности ротора его необходимо заменить.
Ремонт механических элементов электродрели
Один из самых уязвимых механических элементов дрели – ее патрон. Если он прокручивается относительно вала либо не разжимается при попытке извлечения сверла, этот узел необходимо заменить. Восстановление патрона крайне нерационально ввиду сложности этой процедуры и сравнительно низкой стоимости этого компонента.
Вибрация при работе дрели говорит об износе подшипников. Они не подлежат восстановлению, поэтому при такой неисправности необходима замена этих изделий.
Корпус дрели часто не выдерживает вибрационных или ударных нагрузок. Если он выполнен из алюминиевого сплава, отремонтировать его самостоятельно не получится. Пластиковый же корпус вполне пригоден для ремонта. Для этого необходимы оплетка от коаксиального кабеля и паяльник высокой мощности. Пластиковые детали совмещаются изнанкой наружу, после чего сверху накладывается отрезок оплетки и вплавляется в тело треснувшего корпуса. Затем деталь обматывается изолентой в местах, где нет отверстий для охлаждения. Процедура ремонта может оказаться чрезвычайно сложной и дорогостоящей. Чтобы избежать слишком частых затрат времени и средств, достаточно соблюдать несколько простых правил:
- При сверлении материалов снизу защитите дрель от стружки с помощью полиэтиленовой крышки.
- Не окунайте дрель в жидкости.
- Не подвешивайте агрегат на шнуре питания.
Бережно относитесь к инструменту, и он обязательно отплатит вам долгой и бесперебойной работой.
Крепления: какими они бывают + (Видео)
Зажимной механизм крепится к валу дрели с помощью следующих способов:
— резьбовое соединение;
— конусное соединение.
В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.
Патрон, ключ и стопорный винт для резьбового соединения
Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:
«1,5-15 М13х1,2»
Обозначает аббревиатура следующее:
| Обозначение | Расшифровка |
| 1,5-15 | Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном |
| М13 | Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм |
| 1,2 | Обозначение шага резьбы в мм |
Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.
Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.
Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..
Ключевой патрон для дрели с конусным соединением (маркировка)
Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.
Конусные соединители для патронов
Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.
Выясняем способ закрепления патрона
Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.
Неисправности электрической части
Описание распространённых поломок мы начнём с электрической и коммутирующей части. Электрический отсек почти у каждой дрели находится в рукоятке, там, где размещена кнопка. Чтобы получить к нему доступ, чаще всего приходится разбирать дрель полностью. Это несложно, но возможны трудности с отщёлкиванием корпуса: помимо нескольких шурупов он удерживается на фиксаторах. Располовинив корпус, запомните расположение элементов и проводки, а лучше — сфотографируйте, ибо компоновка может быть весьма замысловатой.
Основной признак неисправности электрики — дрель попросту не включается. Попробуйте с нажатой кнопкой пошевелить шнур питания в том месте, где он выходит из корпуса: перелом жилы в этом месте служит причиной 90% всех неисправностей, если он имеет место — дрель подаст признаки жизни. Определить обрыв питания можно также прозвонкой.
Другая частая причина поломки — выход из строя кнопки или переключателя реверса. Попробуйте прозвонить контакты, к которым подключены провода, на предмет наличия коммутации. Неисправную кнопку можно заменить, можно попытаться отремонтировать. Открутив пару небольших болтов, которыми скреплён корпус, вы получите доступ к внутренностям. Оцените состояние ламелей (могут стереться или окислиться), проверьте исправность отбрасывающего механизма, чистоту печатной платы и наличие подгораний на основных контактах.
Неисправности небольшой печатной платы или потенциометра внутри кнопки, выполняющих роль регулятора оборотов, самостоятельному лечению не поддаются. Дрель в таких случаях либо не включается вовсе, при полностью работоспособной контактной группе, либо работает с постоянной частотой вращения. Кнопку придётся менять.
Не забудьте также проверить надёжность опрессовки клемм, целостность изоляции, наличие окислов на контактах. Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов.
Замена патрона дрели
Наконец, наиболее тривиальная проблема: сверло проворачивается в патроне, степень зажатия стала очень низкой. И далеко не каждый имеет представление о том, как снять патрон для замены.
Начнём с наиболее сложных экземпляров: в дрелях мощностью свыше 600–800 Вт патрон может иметь клино-конусную посадку. Шпиндель выполнен втулкой, в которую вставлен хвостовик цангового патрона. Чтобы его снять, нужно найти отверстие сбоку втулки, вставить в него мощную отвёртку и поддеть конец хвостовика, выталкивая его наружу. Если отверстия нет, втулка зажимается в тисках, а по патрону наносят несильные удары молотком через деревянный брусок. При этом удары чередуются в диаметрально противоположных точках с четырёх сторон.
В дрелях невысокой мощности шпиндель имеет наружную правую резьбу на конце, на которую накручивается патрон, и отверстие в центре с левой резьбой, куда закручивается шунтирующий болт. Этот болт имеет головку под четырёхгранную или крестовую отвертку, его необходимо выкрутить. Затем, заблокировав гвоздём крыльчатку двигателя, попытаться резким, но умеренной силы движением сорвать патрон против часовой стрелки. Если резьба закипела, дрель придётся разобрать, чтобы зажать шпиндель вместе с ведомой шестерней в тисках.
рмнт.ру
Основные неисправности электрической дрели и их ремонт своими руками
Основные поломки
Электродрель имеет два конструктивных узла, которые со временем могут стать причиной её неудовлетворительной работы или поломки:
- блок перфоратора с редуктором;
- выключатель с регулятором оборотов.
Определяющим фактором продолжительности нормального функционирования электродрели являются условия её эксплуатации и уход за ней.
Охлаждение двигателя обеспечивает крыльчатка охлаждения. Она выталкивает горячий воздух за пределы корпуса. Так создаётся достаточно сильный направленный воздушный поток внутри корпуса и вокруг двигателя от вентиляционных щелей вокруг коллектора к крыльчатке. Но при сверлении пылящих предметов или при запылённом помещении пыль засасывается внутрь и набивается во все щели.
https://youtube.com/watch?v=7u3rHvY3004
Износ щёток коллектора даже при отсутствии запылённости в окружающем пространстве создаёт угольную пыль, и она со временем загрязняет корпус изнутри. Поэтому в зависимости от продолжительности и условий эксплуатации дрель надо разбирать, чистить и смазывать. Но со временем придётся выполнить достаточно трудоёмкий ремонт дрели и вот почему.
Ремонт подшипника скольжения
Подшипники изнашиваются, и патрон начинает вибрировать. Это приводит к поломке тонких свёрл и неровностям просверленных отверстий. Виной этому является загрязнённость и износ втулок — подшипников перфоратора, изображенных ниже.
Большая стальная втулка, которая опирается на корпус, обычно загрязняется и после чистки и смазки продолжает ещё долго и нормально работать.
А вот бронзовый подшипник, запрессованный в диск перфоратора, изнашивается и чаще требуется его замена. Эту втулку можно только заменить новой, выточенной на токарном станке с высокой точностью.
Но извлечь этот подшипник скольжения, заказать новый и поставить его на место может своими руками каждый умелец. Для извлечения делается оснастка. Из болтов и гаек и шайб как показано на изображении ниже.
Правильно подобранный болт нарежет при закручивании резьбу во втулке. Чтобы процесс происходил с меньшими усилиями надо использовать тиски и гаечный ключ.
Тогда втулка быстро извлекается и её можно отдавать токарю как образец для изготовления новой детали.
Для этого в оправке должно быть просверлено отверстие коаксиальное с втулкой и подобран винт с потайной головкой под это отверстие. На винт навинчивается гайка и при этом втулка утапливается в оправку так, как показано на изображениях ниже.
Ремонт коммутирующих деталей
После запрессовки новой втулки патрон дрели будет работать как новый.
И если корпус изнутри почищен от пыли и грязи, подшипники качения проверены, смазаны или заменены новыми при необходимости, не будет лишней проверка переключателя и регулятора оборотов.
Их конструкция может быть разной в тех или иных моделях электродрелей. Но их контакты подгорают во всех моделях и пыль от сработавшихся щёток и из окружающей среды в том или ином количестве попадает внутрь.
Необходимо разобрать переключатель и регулятор и почистить их. Контакты для прочистки надо вынуть из корпуса, как показано на изображениях ниже.
Регулятор оборотов может быть выполнен как неразборный узел. Но, тем не менее, не помешает попытаться приоткрыть его крышечку и увлажненным в спирте ватным тампоном протереть контакты внутри регулятора оборотов.
Подшипники и контакты это основные детали электродрели, которые быстро изнашиваются и требуют регулярного периодического контроля.
Но бывают и другие неисправности, которые также можно устранить своими руками, разобрав корпус дрели. Одной из таких неисправностей являются изношенные щётки коллектора электродвигателя. Даже если не возникает нареканий на их работу при разборке дрели для ремонта чего-либо иного надо проверить состояние щёток и если они заметно износились заменить их новыми.
Наиболее сложной поломкой является неисправность двигателя. Такая поломка может быть вызвана либо заводским браком, либо перегревом от слишком длительной работы. При неисправности в двигателе его невозможно отремонтировать самостоятельно. Можно лишь своими руками разобрать электродрель, и извлечь электромотор для замены новым.
Для того, чтобы продлить срок службы своей электродрели, и свести ремонты к минимуму надо не допускать её перегрева и загрязнения. Чистка и смазка раз в два — три года будет способствовать более продолжительному сроку службы электродрели.
Типовые поломки инструмента
Зная устройство электродрели, несложно определить причину того, почему не работает та или иная его функция. Следует отметить, что избежать поломок электроинструмента можно, если периодически проводить профилактические работы, связанные с заменой смазки механических частей.
После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.
Электрические повреждения
Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.
Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.
Механические поломки
Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.
Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены. Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.
Дрель является одним из востребованных электроинструментов, которые пользуются популярностью не только при проведении строительных и отделочных работ. В зависимости от характера эксплуатации инструмента и его качества могут возникать такие негативные последствия, как поломки дрели. Чтобы исправить ситуацию, нет необходимости покупать новый инструмент, так как можно провести ремонт дрели самостоятельно. Что для этого нужно знать, а также, какие поломки могут возникнуть на дрели, выясним далее.
Алгоритм поиска и устранения поломок электрической части
Ремонт дрели выполняется по принципу «от простого к сложному». Не следует сразу разбирать инструмент до винтика, и оценивать состояние всех узлов одновременно.
Дрель не включается. Начинаем со шнура питания (как минимум, перед этим следует проверить напряжение в розетке и удлинителе). Разобрав корпус, находим контакты кабеля, и «прозваниваем» их с помощью мультиметра.
Важно! Не проверяйте питающий провод при поданном напряжении! При обрыве токоведущих жил можно получить удар током, или организовать короткое замыкание. Подключаемся к разъему сетевой вилки и противоположной клемме шнура
Затем несколько раз изгибаем кабель по всей длине. Пропадающий контакт или его полное отсутствие говорит о наличии обрыва внутри изоляции. Если перелом токоведущей жилы находится близко к краю, кабель обрезается и подсоединяется заново. Просто он будет немного короче. Если разрыв в середине длины – провод лучше заменить. Сращивание будет небезопасным
Подключаемся к разъему сетевой вилки и противоположной клемме шнура. Затем несколько раз изгибаем кабель по всей длине. Пропадающий контакт или его полное отсутствие говорит о наличии обрыва внутри изоляции. Если перелом токоведущей жилы находится близко к краю, кабель обрезается и подсоединяется заново. Просто он будет немного короче. Если разрыв в середине длины – провод лучше заменить. Сращивание будет небезопасным.
Шнур исправен – проверяем выключатель. Подключаем мультиметр к выводам, и нажимаем клавишу. Через контакты проходит большой ток, возникает искрение (особенно при попадании пыли в корпус). Контакты могут банально окислиться. Аккуратно разбираем корпус выключателя, и зачищаем контактные группы мелкой наждачной бумагой.
При поломке металлических частей, лучше приобрести новый блок.
- Если в цепи между выключателем и электродвигателем присутствует дополнительная контактная группа (например, переключатель реверса или регулятор скорости), диагностируем и этот узел.
- Далее проверяем соединительные провода от выключателя к щеткам двигателя. Если они в порядке – проводим диагностику щеточного узла.
Пружины должны уверенно прижимать щетки к ламелям якоря, сами угольные элементы проверяем на степень износа. При необходимости меняем: запасные части есть в комплекте поставки, или покупаются в специализированных магазинах. Контактные ламели якоря могут быть окислены или засорены. Их можно аккуратно почистить мелкой наждачной бумагой.
Более сложная поломка – выход из строя обмоток якоря или статора. С помощью мультиметра проверяется короткое замыкание между корпусом узла и контактами обмоток. Затем производится замер сопротивления. Значение должно быть одинаковым на каждой обмотке, разброс показаний не более 5%. Неисправные обмотки необходимо перемотать.
Это можно сделать самостоятельно, или в ремонтной мастерской (в любом случае, получится дешевле, чем покупка нового двигателя).
