Разборка и замена патрона дрели

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

  • Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
  • Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

  1. Отсутствует необходимость использовать дополнительные инструменты
  2. Возможность закрепления насадки одной рукой
  3. Высокая скорость замены насадок
  4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

  1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
  2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
  3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

  1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
  2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Причины проблем с зажимным механизмом

Дрель, инструкция по применению которой должна изучаться мастером перед началом работы, требует правильной эксплуатации. В этом случае удастся избежать множества проблем.

Читать также: Из чего сделать клин для топора

Сегодня большинство электрических разновидностей подобного оборудования оснащаются патроном типа SDS. Он был разработан . Это устройство не отличается большой точностью. Однако такой механизм позволяет просверливать отверстия даже в твердых материалах. В этом случае работа инструмента осуществляется с ударом. В этом случае точности сверления добиться не получится. Для этого используется специальный переходник.

Если необходимо высверлить точное отверстие в дереве, металле, пластике, применяется особая насадка. Ее выпускают как для быстрозажимного, так и для кулачкового патрона.

Следует запомнить, что дрелью нельзя производить фрезерование. В этом случае патрон не сможет выдержать боковую нагрузку

Также требуется уделять внимание правильному выбору сверла, его заточке, а также разметке центра сверления (при помощи керна)

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

  • заглубить кулачки внутрь корпуса и максимально их развести;
  • выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
  • при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Виды патронов для дрели

Любая электрическая или ручная дрель имеет некий патрон для закрепления сменного инструмента. По типу установки на саму дрель существуют такие основные виды патронов:

Резьбовой.

Устанавливается посредством наворачивания на резьбу на патроне. Резьба (ее тип и диаметр) обозначаются методами литья и механической обработки. Выпускается под некоторый интервал рабочих диаметров хвостовика.

Конусный (конус Морзе).

Устанавливается элементарным насаживанием на специальный элемент конусной формы. От резьбового отличается буквой «В». Снять его оптимально способом сбивания. Закрепление сменного инструмента – чаще всего быстрозажимным методом.

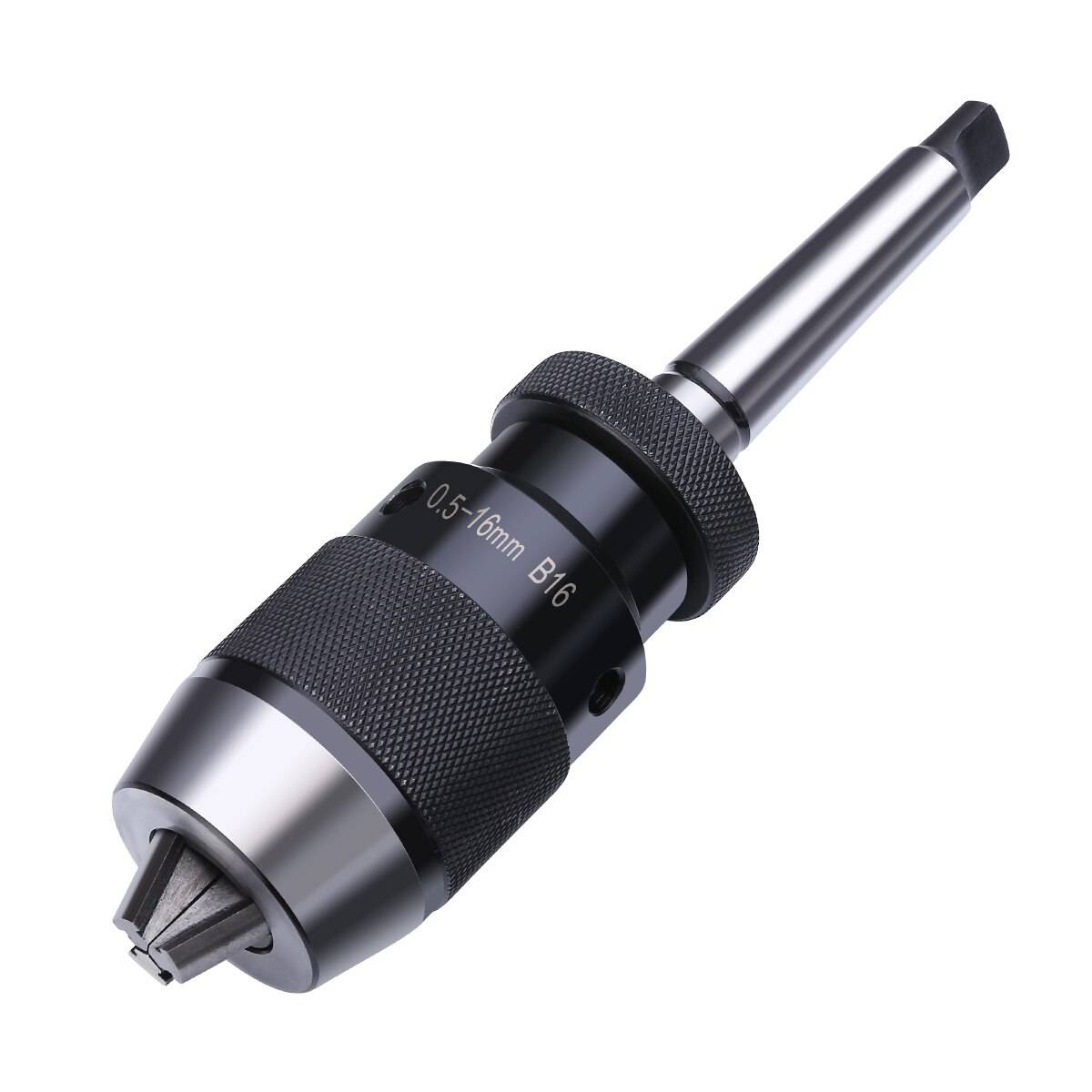

Конусный патрон для дрели

Чаще всего метод задействуется в электроинструменте профессионального уровня. Причина – качественный уровень крепления патрона.

Что касается способов непосредственного закрепления сменного инструмента, виды патронов по этому признаку приведены далее.

Ключевые

Один из самых популярных патронов для дрелей, в основном – электрических с небольшой мощностью.

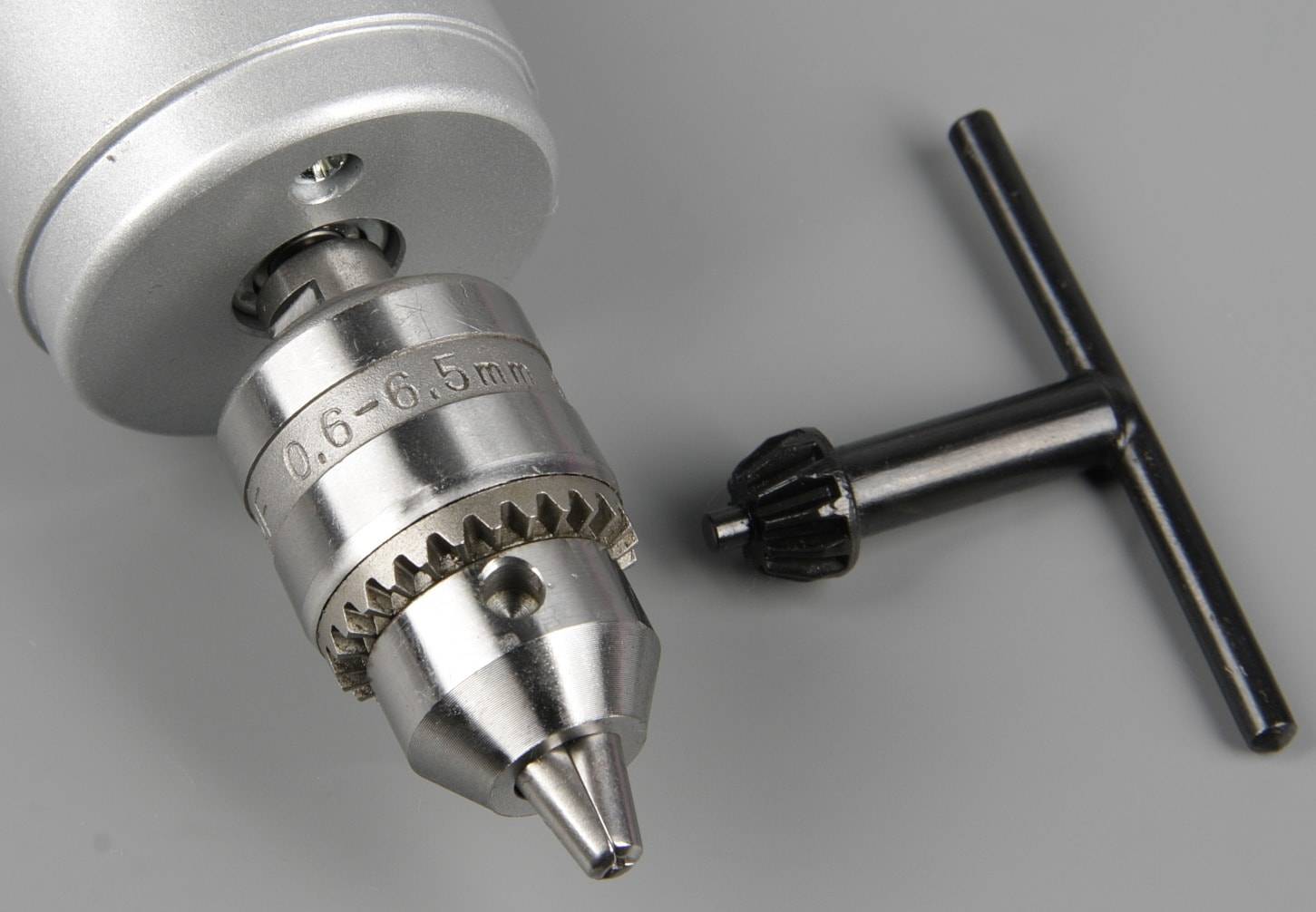

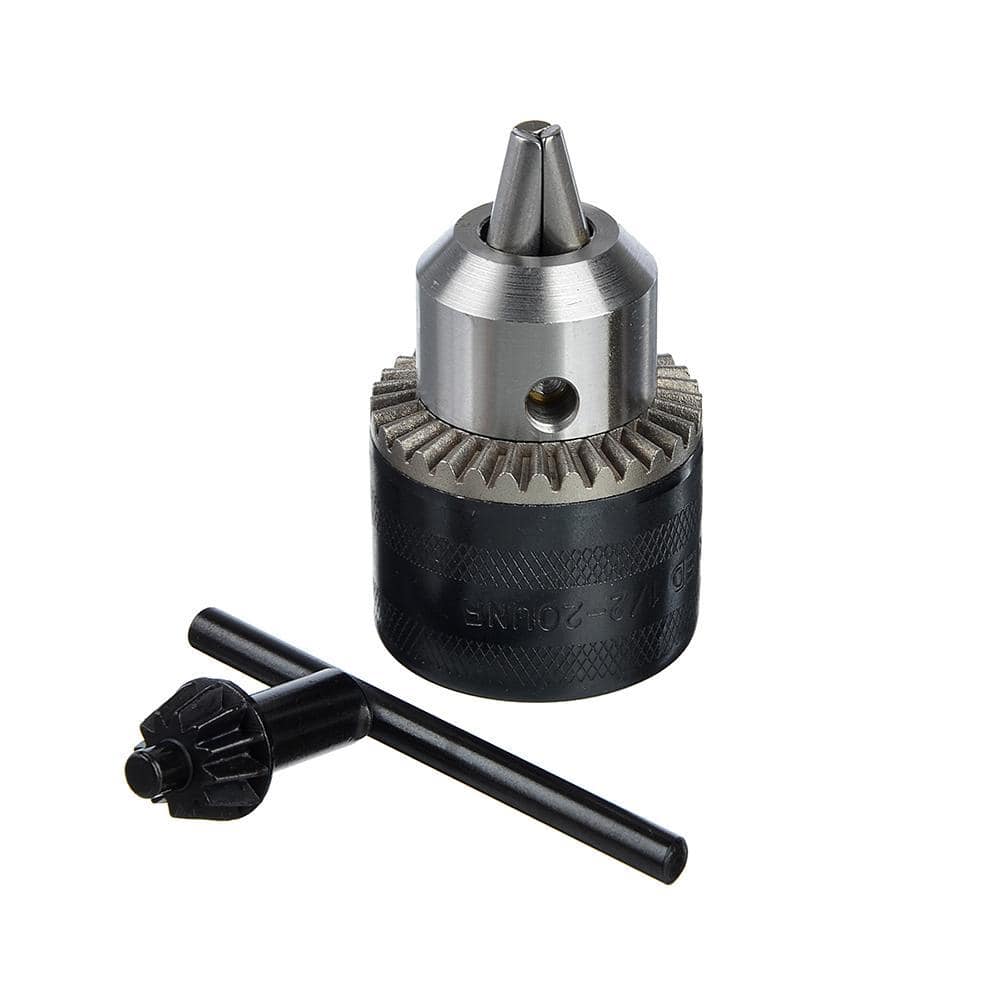

Ключевой патрон

Главная особенность – высокая надежность закрепления сменного инструмента. Замена выполняется при отключенном инструменте двумя руками. Для того, чтобы выкрутить насадку (сверло или другую, на хвостовике), обязателен ключ.

Он представляет собой рычажок с частью уникальной формы для взаимодействия с патроном. Будучи зафиксированным в отверстие и получая вращение, он смещает нижнюю часть патрона. При этом снимается усилия сжатия на цангах, насадка выпадает. В какую сторону крутить ключ, часто все забывают: для откручивания следует вращать по часовой стрелке.

Сфера применения расширена до ударных дрелей. Благодаря отсутствию проворачивания сверла рабочий процесс не остановится неожиданно.

Взаимозаменяемость ключей работает на универсальность электроинструмента. Популярное решение: прикрепить этот предмет обычной изолентой к шнуру питания.

Быстрозажимные

Один из самых распространенных типовпатрона дрели — быстрозажимной патрон. Широко применяется для производства электродрелей и перфораторов.

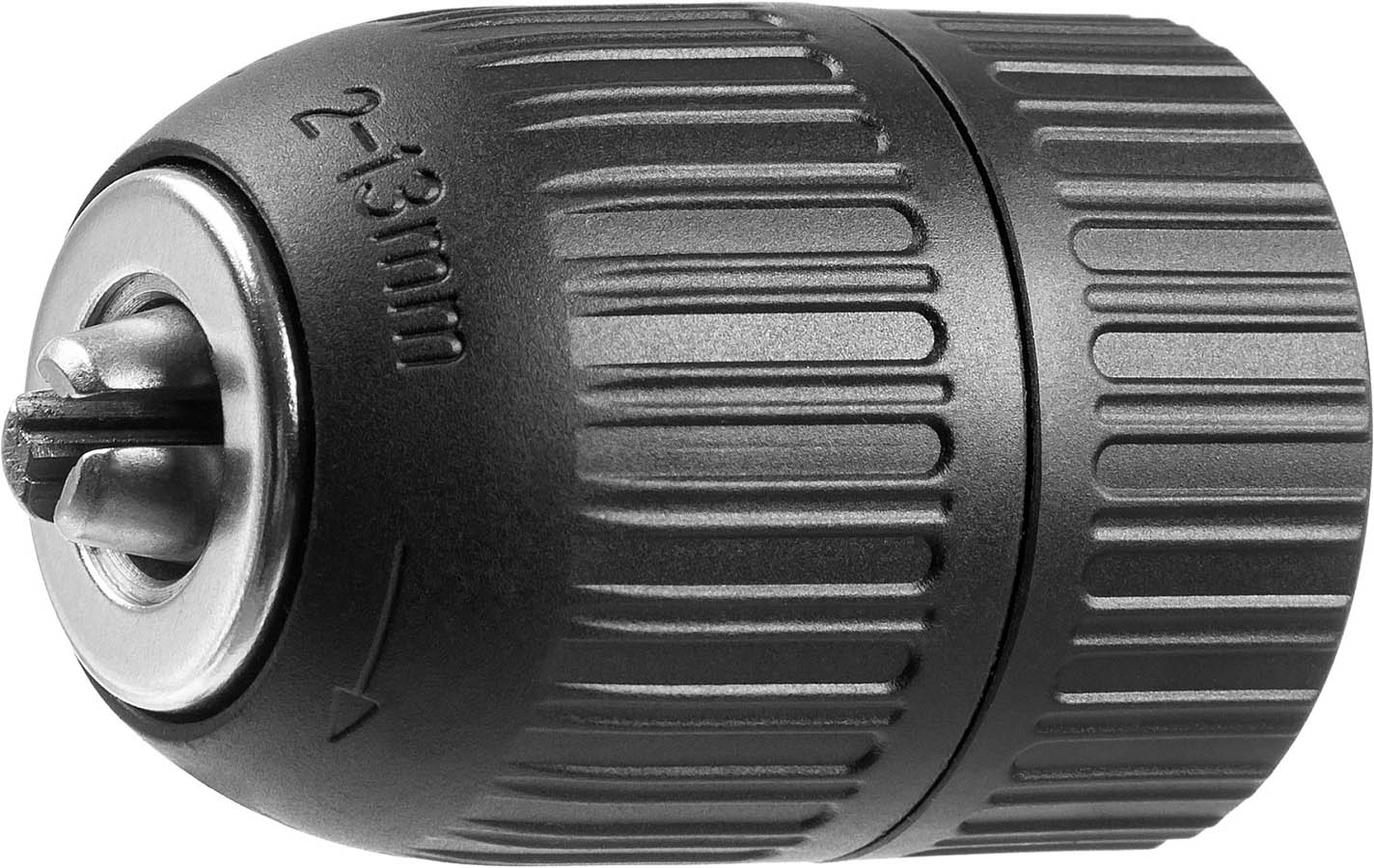

Быстрозажимной патрон

Предназначается для максимально быстрой замены сменного инструмента. Поменять его просто, для этого не требуется ключ. Требуется лишь удерживать верхнюю (торцевую) часть и откручивать ее в нужную сторону. Перед работой рекомендуется изучить инструкцию – есть модели с левой резьбой.

Существуют патроны с 1 и 2 муфтами. В двухмуфтовом придется держать насадку двумя руками, поэтому замена может быть неудобной. Электрический инструмент позволяет в некоторой степени назвать патрон как самозажимной. При этом верхняя часть с насадкой удерживаются одной рукой. Вторая подает питание электродвигателю, который медленно вращает вал.

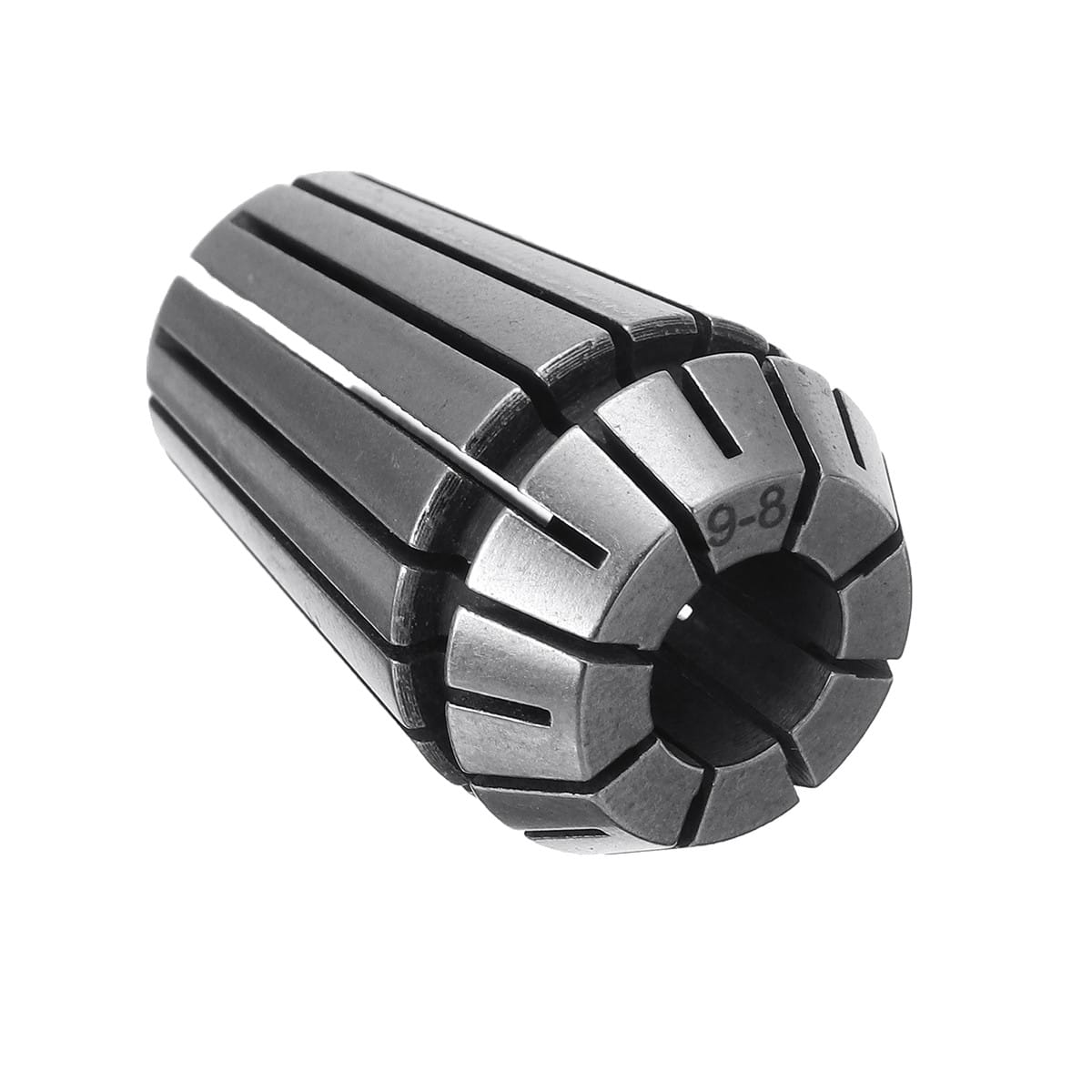

Патрон цанговый

Цанговый вид патрона применяется для станков, обрабатывающих металл резанием. Фиксация режущего инструмента выполняется автоматически. Ограниченно задействуется для мини дрели.

Патрон цанговый

Основное применение: точные операции на станках токарном, сверлильном, фрезерном. Установить в него можно как режущую сменную насадку, так и обрабатываемую заготовку цилиндрической формы. Ввиду быстрой возможности поменять патрон на дрели оптимально его применение на дрель или станок с ЧПУ.

Принцип действия заключается в следующем. Конструкция: цанги (плоские или объемные зажимающие части) и гайка. При движении гайки цанги сжимаются, центрируют вставленный объект и удерживают его. Лучше работает патрон с большим количеством цанг. Существуют вариации с тремя, четырьмя, шестью и более цангами-лепестками. Каждая из них рассчитана под заготовку определенного диаметра.

Открутить такой инструмент не составляет большого труда.

Мини патрон для дрели

Мини-патрон для дрели устанавливается еще на сверлильный станок небольшого размера.

Мини патрон для дрели

Основная категория пользователей – электронщики, ювелиры и граверы, мастера дверных и точных работ. Главная возможность этой разновидностиинструмента: работа с диаметром хвостовой части режущего инструмента до долей миллиметра.

Частота вращения – почти не ограничивается, на уровне десятков тысяч. Масса – до десятков грамм. Сменить его просто – действия аналогичны тем, что выполняются для более габаритных видов.

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

ОбозначениеРасшифровка
1,5-15Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном
М13Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм
1,2Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..


Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

Как снимается головка с шуруповерта

Цилиндр рекомендуется периодически отсоединять, чтобы проводить плановую чистку и смазку деталей для продления срока службы электроинструмента. Способ снятия зависит от типа крепления к валу и модели шуруповерта. Подробнее о том, как снять патрон разных типов крепления с шуруповертов Макита, Метабо, Бош.

Снятая головка

С фиксирующим винтом

Снятие головки с фиксирующем винтом осуществляется в следующем порядке:

  1. Винт находится между зажимными кулачками. Нужно полностью разжать их и выкручивать винт по часовой стрелке крестовой отверткой.
  2. После этого в кулачки помещают шестигранный ключ подходящего размера. Его необходимо резко и сильно провернуть против часовой стрелки.
  3. Если сцепление цилиндра с валом очень крепкое и ключ не помогает его разъединить, придется дополнительно помочь аккуратными ударами молотка.

Винт находится здесь

С конусом Морзе

Гильзы такого типа отсоединяют от шуруповерта, выбивая молотком хвостовик из конического гнезда. Но этот стандартный способ может не дать результата. Тогда нужно разбирать шуруповерт. Извлекается вал с редуктором и патроном, а затем зажимающий цилиндр следует откручивать трубным ключом. Гайки на гильзе с конусом Морзе – явление крайне редкое.

С резьбовым креплением

Потребуется шестигранный Г-образный ключ на 10 мм. Его нужно поместить между кулачков, надежно закрепить и поворачивать. Дальше стоит на малых оборотах запустить и тут же выключить шуруповерт, прижатый к опоре – например, столу или стене. Именно об опору должна удариться свободная часть Г-образного шестигранника спустя пару мгновений после запуска электроинструмента. Как правило, после этого крепление ослабевает, и цилиндр аккуратно снимается.

Снятие головки с резьбовым креплением показано на видео:

Снятие с разобранного редуктора

Если вышел из строя редуктор шуруповерта, понадобится снять цилиндр, чтобы добраться до него. Делается это так:

  1. Выкрутить фиксирующий болт внутри гильзы.
  2. Найти редуктор, надеть на обратную его сторону головку, надежно зафиксировать ее. Диаметр головки, как правило, составляет 19 мм.
  3. Второй рукой аккуратно раскручивать цилиндр против часовой стрелки.

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

  • если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
  • зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
  • выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
  • необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Виды крепления зажимного устройства к дрели

Крепление зажимного устройства на валу дрели может осуществляться двумя способами:

  • при помощи резьбового соединения;
  • при помощи конусного соединения.

Еще одним типом резьбового соединения является использование в конструкции дополнительного стопорного винта, обеспечивающего надежность фиксации.

Резьбовое крепление предполагает, что вал дрели и канал зажимного устройства имеют идентичную резьбовую нарезку, при помощи которой осуществляется их соединение. При наличии такого типа соединения встает вопрос о том, как можно демонтировать это зажимное устройство. При изготовлении дрелей и зажимных устройств для них используется метрическая и дюймовая резьба. Вид используемой резьбы в устройстве и ее размерность указываются на корпусе зажимного устройства. Например, надпись “1,5-15 М13х1,2″, выбитая на патроне, может означать следующее:

  • 1,5 и 15 – цифры, означающие минимальные и максимальные диаметры хвостовиков сверла, с которым может работать зажимное устройство;
  • М13 – буквы и цифры, обозначающие метрическую резьбу, имеющую диаметр 13 мм;
  • 1,2 – цифры, характеризующие шаг резьбы.

При использовании дюймового типа резьбы применяется аббревиатура UNF, а размерность указывается в дюймах. Перед тем как снять патрон с дрели, следует проверить соответствие маркировки нового зажимного устройства патрону, который ранее использовался в конструкции дрели.

Современные модели инструмента, выпускаемые производителями, имеют чаще всего дюймовую резьбу. Изготовление зажимных устройств с наличием дюймовой резьбы позволяет расширить возможности взаимозаменяемости.

На валу устройства для обеспечения более надежного крепления зажимного устройства предусматривается установка стопорного винта. На винте нарезается левая резьба, поэтому в случае, если требуется его выкрутить, вращение следует осуществлять по часовой стрелке.

Второй способ крепления зажимного устройства основан на использовании конуса Морзе. Вал устройства изготавливается в виде конуса, зажимное устройство обладает такой же конусностью внутреннего канала. Закрепление зажимного приспособления на валу осуществляется в результате силового насаживания приспособления на вал двигателя устройства. Маркировка таких зажимных устройств имеет вид В10, В12, В16, В18. Буква означает маркировку конуса, а цифра – диаметр хвостовика рабочего инструмента.

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих, 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
