Типы счетчиков воды — обзор существующих разновидностей советы по выбору

Характеристики тахометров

Этот вид водомеров самый распространенный. Они работают по простому принципу.

Положительные и отрицательные характеристики

Механические водосчетчики компактны. Их можно монтировать в труднодоступных местах, чтобы они не испортили интерьер помещения. Простота конструкции позволяет устанавливать на эти устройства приемлемую для большинства потребителей цену. Погрешность их показаний незначительна.

Тахометры – это энергонезависимые устройства. Основным элементом их конструкции является помещенная в воду крыльчатка. Объем воды считается на основе количества оборотов, которые она совершает

Отрицательными считаются следующие характеристики:

• износ лезвий;
• чувствительность к примесям, присутствующим в воде;
• зависимость показаний водомера от магнитного поля;
• невозможность зафиксировать мгновенное потребление;
• наличие подвижных элементов в проточной камере.

Несмотря на наличие недостатков, при соблюдении программы поверки счетчик может прослужить до 12 лет. Для работы устройства не требуются внешние источники питания.

Принцип работы и конструкция

Основным элементом счетчика является крыльчатка. Он имеет перпендикулярную ориентацию своей оси относительно направления подачи воды. Номинальный диаметр этого типа устройств не превышает 50 мм.

Установите тахометры для измерения расхода горячей и холодной воды, если речь идет о небольших объемах. Эти водомеры не рассчитаны на высокую стоимость

Когда проходящая лавина воды проходит через крыльчатку, происходит круговое движение. Каждый сопровождается перетеканием через устройство определенного количества жидкости. Чем больше давление создает вода, тем быстрее вращается крыльчатка.

Чувствительный механизм счетчика получает информацию о количестве оборотов через коробку передач, и все изменения отображаются на циферблате.

Аппараты с крыльчаткой бывают одноструйные, многоструйные, комбинированные. В первом случае вода течет на входные лопатки. Торсионный импульс передается на индикатор счетчика через магнитную муфту. Специалисты рекомендуют устанавливать такие счетчики на трубы горячего водоснабжения сечением от 15 до 30 мм.

В многоструйных моделях поток делится на части по пути к крыльчатке. Погрешность измерения невелика, потому что на лопасти действует одинаковая сила. Это полностью устраняет турбулентность потока.

Устройство предназначено для установки на трубы холодной воды с максимальным диаметром 50 мм. Такой счетчик воды эргономичен, его легко установить и разобрать, если необходимо провести поверку.

При необходимости расширения охвата измерений расхода воды устанавливается спидометр комбинированного типа. Подразумевается, что при изменении расхода срабатывает счетчик. Переход происходит автоматически.

Комбинированный счетчик состоит из основного и дополнительного прибора. Первый активируется открытием клапана при потреблении большого количества воды

Единица измерения всего одна, имеет высокую точность, герметична, поэтому работает даже в условиях паводка. Для труб DN более 50 мм в конструкцию устройства вставляется вращающееся рабочее колесо вместо рабочего колеса. В этом случае счетчик воды устанавливается по оси линии. Идеальное место для его установки – у входа.

Такие счетчики устанавливаются на трубопроводах промышленных предприятий сечением до 500 мм, по которым проходят значительные объемы воды. Направление и угол потока определяется специальным обтекателем.

Сухие и влажные устройства

Если исходить из расположения счетного устройства, тахометры воды делятся на сухие и мокрые. В первом случае жидкость никак не влияет на счетный механизм. Вращательное движение крыльчатки передается ему с помощью специальной магнитной муфты.

Механизм защищен от коррозии непроницаемой перегородкой. Модель имеет довольно высокую стоимость, но также может использоваться там, где подается горячая вода, в которой в большом количестве присутствуют посторонние примеси.

К тому же точность показаний такого прибора очень высока. Если требуется удаленный сбор данных, в систему может быть включено устройство импульсного вывода.

Блок импульсного вывода монтируется непосредственно на входе в трубопровод. Информация, преобразованная в импульс, поступает на записывающее устройство

Модуль, собирающий информацию, можно разместить на любом расстоянии от единицы измерения.

В устройстве с мокрым ходом дозатор находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности вашей службы. Для исправления ситуации перед счетчиком монтируется фильтр.

Виды водосчетчиков, их плюсы и минусы

Об основные видах счетчиков воды мы рассказали выше. Кроме этого, существуют еще электронные ИПУ. Однако они в России не прижились из-за высокой стоимости и ненадежности.

Механические (тахометрические)

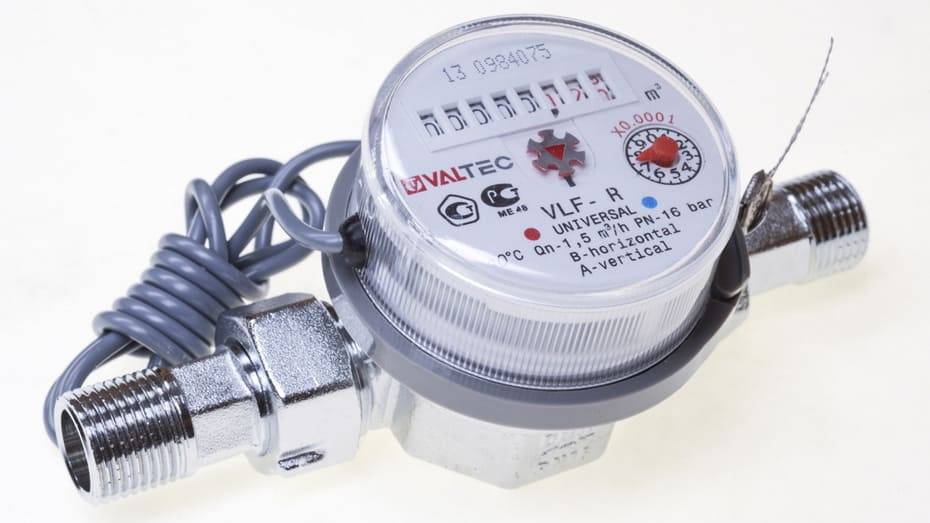

Популярны механические крыльчатые квартирные приборы учета. Они просты в обслуживании, надежны и доступны. Механические приборы учета воды компактны, их можно ставить в любое место, не боясь испортить интерьер. Цена на них демократичная, а показания допускают небольшой процент погрешности. Для работы не требуются внешние источники питания.

Устройство механического счетчика воды простое: крыльчатка приводится в движение потоком воды. Считывающий прибор внутри считает ее объем и выдает на циферблат.

На механическом табло красным цветом отображаются доли объема проходящей воды в кубометрах, которая была использована.

Герметичная пленка, наклеенная на магнитный контакт, обеспечивает считывание данных с механизма и крыльчатки.

Крыльчатка и считывающий механизм сделаны из твердых материалов для увеличения срока службы.

Кроме положительных качеств, есть и ряд отрицательных: недолговечность отдельных частей механизма, особенно лопастей,

• высокая восприимчивость к примесям в воде,
• чувствительность к воздействию магнитного поля (у антимагнитных счетчиков, а таких большинство).

Несмотря на ряд отрицательных моментов, при правильной эксплуатации механического водомера он способен отработать до 12 лет.

Продолжительность эксплуатации тахометрического прибора зависит от его расположения. Он может быть сухоходный и мокроходный. Первый нельзя погружать в воду, второй можно. Естественно, если качество воды плохое, то мокроходный прибор учета быстро выйдет из строя.

Ультразвуковые

Этот универсальный счетчик имеет постоянное электрическое питание, потому что основа его механизма – электронное счетное устройство. Литиевые батареи имею высокий запас прочности и способны отслужить не менее 5 лет.

Устанавливать ультразвуковые приборы можно как на трубу, так и внутрь ее.

Устройство водяного счетчика данного типа хорошо защищено от внешних помех, имеют небольшое энергопотребление и сравнительно небольшую погрешность в районе 1%.

В ультразвуковых приборах учета отсутствуют элементы, которые могут сломаться. Современные модели представляют собой хорошее сочетание невысокой цены, точности и метрологических качеств.

К отрицательным моментам можно отнести чувствительность прибора к наличию в воде воздушных пузырьков. Из-за этого может снизиться точность показаний прибора. Наличие внешнего или автономного электрического питания также можно отнести к недостаткам.

Электромагнитные

Этот тип водомера работает от электричества. Его конструкция устроена на основе свойства воды пропускать электроэнергию.

Поток воды, проходя через магнитное поле, меняют его данные, которые фиксируются и выводятся на дисплей.

Электромагнитный водомер относится к дорогой категории товаров. Однако и служит долго, но только в том случае, когда трубы не забиты накипью. В наше время такое положение дел встречается нечасто, поэтому этот вид прибора встречается редко.

Плюсы:

• Высокая степень точности;
• Нет подвижных деталей в корпусе, что существенно продляет «жизнь» прибору;
• Расход выводится на экран мгновенно;
• Данные хранятся в виде архива.

Наряду с плюсами есть и ряд минусов:

• Высокая стоимость – главный недостаток прибора;
• Работает от постоянного тока. Если в доме пропадает электричество, прибор перекрывает воду;
• Чувствительность к быстрому потоку;
• Скорость воды неравномерно распределяется по прибору.

Сопротивление воды вследствие установки ИПУ не увеличивается. Поэтому его ставят на трубы низкого давления.

Вихревые

Вихревые водомеры способны работать в трубопроводах, которые не содержат примесей в виде абразивных частиц. То есть должна быть вода высокого класса. Если примеси присутствуют, то показания будут искажены.

Благодаря своим конструктивным особенностям, прибор внутри себя создает так называемые «вихревые дорожки». Они появляются, реагируя на скорость потока воды. Расстояние между вихрями отражает объем воды, которые протек за определенный период времени.

Расход высчитывается по принципу умножения числа вихрей на объем. Чем выше скорость потока воды, тем чаще появляются вихри.

Средняя продолжительность службы вихревого ИПУ составляет 8 лет. Главной задачей такого прибора является регулирование технологического процесса. Поэтому ставить его в квартире нецелесообразно.

Можно ли требовать установку водомера в колодце на улице

Еще в 2011 году Донское управление Федеральной антимонопольной службы выиграло иск против МП «Азовводоканал» об отмене требования установить водомер в колодце, расположенном за пределами границ земельного участка потребителя. Управлению ФАС удалось отменить требование водоснабжающей организации как незаконное, а также наложить на нее штраф на сумму более 700 тысяч рублей.

Согласно пункту 7 Правил подключения объекта капитального строительства к сетям инженерно-технического обеспечения, утвержденным постановлением Правительства Российской Федерации от 13 февраля 2006 г. № 83, подключение к магистральному водопроводу допускается в пределах границ земельного участка потребителя. Только в этом случае можно требовать установку прибора учета воды в уличном колодце.

Плюсы установки счетчиков в колодцах

Несмотря на то, что требования об установке водомеров в уличном колодце неправомерны, многие водоснабжающие организации применяют их в практике взаимодействия с потребителями. Свои требования они объясняют возможностью рассчитываться по фактическим показаниям приборов учета, а не по нормативу. Для самих водоканалов видится больше плюсов от установки счетчиков в колодцах:

• возможность снятия показаний в любое удобное время без согласования с потребителем;
• снижение коммерческих потерь, вызванных несанкционированным забором ресурса;
• снятие с себя ответственности за технологические потери, возникающие от места врезки в магистральную сеть до границ балансовой принадлежности потребителя.

Какой счетчик воды выбрать?

Количество производителей счетчиков горячей и холодной воды и модельный ряд водосчетчиков постоянно растут. 2021 год не стал исключением и на рынке появилось много новинок. Иногда из-за огромного количества предложений покупатель просто теряется и не может правильно выбрать лучшее устройство. Рассмотрим критерии и нюансы, которые важны при выборе ИПУ для бытового использования в квартирах.

Стоимость – ведущий показатель для среднестатистического потребителя. Если конкурирующая модель имеет некоторые функции, никак не влияющие на стабильность и срок службы, а в остальном у приборов по характеристикам паритет, то предпочтение всегда отдается более дешевому варианту.
Качество – второй по списку критерий. Хотя справедливо рассматривать общий показатель цены и качества. Например, сейчас на рынке присутствуют излишне надежные устройства. При этом срок их службы идентичен конкурентам, но стоимость значительно выше.
Гарантия и межповерочный интервал – это два показателя, косвенно говорящих о качестве и надежности водосчетчиков

Важно понимать, что срок гарантии никак не регламентируется правительством или надзорными органами. Его устанавливает сам завод-изготовитель

А значит готов нести обязательства по устранению любого заводского брака.
Ориентация на российский рынок – многие владельцы считают, что импортные водосчетчики — лучшие. Однако на практике часто все оказывает наоборот. Счетчики, разработанные для европейского рынка просто не рассчитаны на достаточно низкое качество и наличие примесей в нашей воде. Поэтому поломки у зарубежных приборов учета происходят значительно чаще.

Многоструйные счетчики для воды

Многоструйные приборы имеют несколько отличий от своих одноструйных «братьев», главное из которых заключается в том, что благодаря возможности разделения общего потока воды в трубе, непосредственно перед крыльчаткой на несколько отдельных, можно получать более точные данные, практически без погрешностей. Следует указать и такой важный момент как возможность выполнить поверку прибора без его снятия: достаточно снять только верхнюю часть устройства. Также на них можно устанавливать модули для импульсного выхода, а сам монтаж/демонтаж отличается легкостью и может быть осуществлен даже самостоятельно, но при условии, что такой аппарат потом запломбируют (некоторые компании не поощряют такой способ установки и требуют, чтобы монтаж проводился их специалистом, который и запломбирует счетчик).

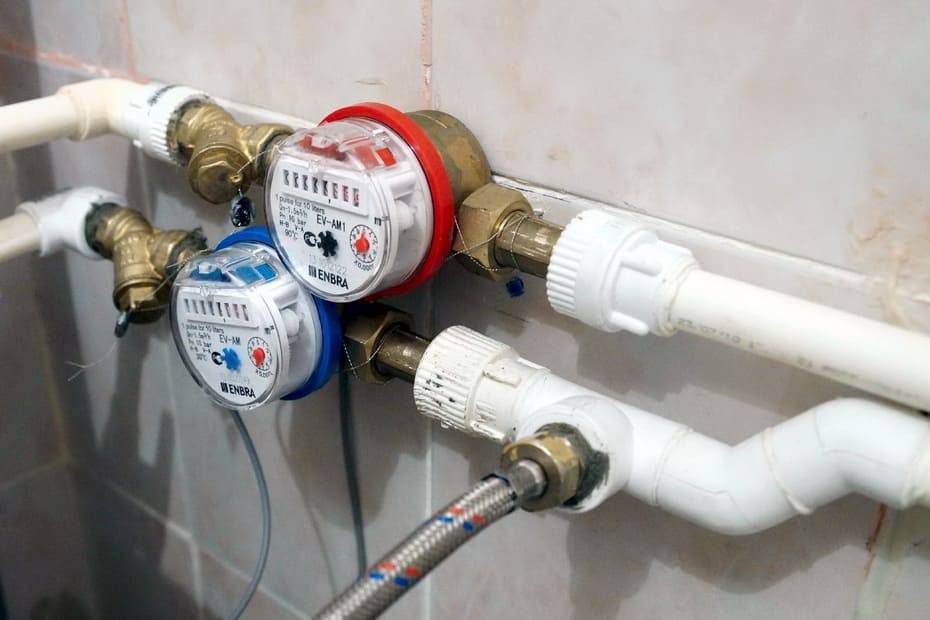

Установленные счетчики

Лучшие механические счётчики воды

Самыми простыми приборами учета расхода воды являются механические счетчики. В их составе используется минимум деталей, что положительно сказывается на долговечности эксплуатации. Чаще всего используется конструкция на основе крыльчатки и счетного колеса. Эксперты отобрали несколько удачных моделей.

ITELMA WFW20.D110

Рейтинг: 4.9

Одним из самых популярных механических счетчиков на российском рынке является немецко-российская модель ITELMA WFW20.D110. Производителю удалость найти оптимальный баланс между высоким качеством и приемлемой ценой. Среди покупателей значатся не только индивидуальные пользователи, но ЖЭКи и строительные компании. Сфера применения счетчика – жилые дома и квартиры, а также административные здания и офисы. Эксперты отдали первое место этому механическому счетчику за надежность, большой гарантийный срок (6 лет), устойчивость к повышенному давлению.

Пользователи отмечают чувствительность прибора, приятный внешний вид, удобную шкалу. Пытаться повлиять на работу счетчика не удастся, производитель установил защиту от магнитного поля.

• достойное качество;
• защита от магнитного поля;
• приемлемая цена;
• большой гарантийный срок.

не обнаружены.

Декаст Метроник ВСКМ 90-15 ДГ

Рейтинг: 4.8

Простая крыльчатая конструкция применена в счетчике «Декаст Метроник» ВСКМ 90-15 ДГ. Производитель предусмотрел возможность подключения к системе централизованного учета. Прибор предназначен для установки в магистралях с малым расходом воды, типа частных домов, квартир и офисов. Специалисты отмечают ремонтопригодность модели. Производитель оснастил свое изделие герконовым датчиком, который широко распространен, а заменить его можно без проблем.

Судя по отзывам пользователей, долговечность счетчика ограничивается 10 годами, после этого срока происходит необратимый износ крыльчатки. К недостаткам модели можно отнести отсутствие крепежных деталей для монтажа. Тем не менее, прибор заслуженно занимает вторую строчку рейтинга.

• простая конструкция;
• большой срок службы;
• ремонтопригодность;
• возможность подключения к системе централизованного учета.

• высокая цена;
• нет в комплекте крепежных деталей.

Бетар СХВ-15

Рейтинг: 4.7

Лучшими эксплуатационными способностями обладает отечественный счетчик Бетар СХВ15. Модель предназначена для установки в магистраль холодной воды частных домов и квартир. Одним из преимуществ прибора является низкая цена, которая сочетается с универсальностью монтажа. Счетчик можно ставить вертикально, горизонтально или под уклоном. Рабочий диапазон температур СХВ-15 составляет +5…+40ºС, а максимальное давление в трубопроводе может достигать 10 бар. Гарантийный срок службы составляет 6 лет, после этого срока прибор необходимо отправить на первую поверку.

Пользователей устраивает долговечность работы модели, есть немало примеров, когда срок службы достигает 18 лет. Эксперты отдали счетчику третье место рейтинга.

• низкая цена;
• универсальность монтажа;
• долговечность эксплуатации.

подходит только для холодной воды.

Norma SVKM-15G

Рейтинг: 4.6

Среди счетчиков для горячей воды выделяется модель Norma SVKM-15G. Это небольшое устройство сделано в классическом виде с латунным корпусом и хромированным покрытием. Крыльчатый механизм отличается простотой и надежностью. Эксперты отмечают богатую комплектацию прибора, производитель приложил инструкцию и монтажные элементы. Также на заводе поставлена пломба, а гарантийный срок составляет 6 лет.

Пользователи отмечают хорошее качество счетчика, но есть случаи установки бракованных изделий. Поэтому владельцам домов и квартир дополнительно тратить средства на демонтаж и повторную установку. Попасть в призовую тройку модели не позволил и характерный стонущий звук при включении горячей воды.

Какие водяные счетчики лучше по мнению редакции BioKot

Прежде чем мы обозначим основные параметры выбора счетчика для воды, мы расскажем вам о том, какими бывают эти приборы.

• Тахометрические — с турбинкой или крыльчаткой, которые стоят в камере, где проходит вода.
• Электромагнитные — здесь учет показателей происходит за счет взаимодействия проходящего потока воды и магнитного поля.
• Вихревые — устройства, имеющие внутри камеры для воды обтекаемые тела, которые позволяют замерить показания давления до них и после, и на основе разницы между ними счётчик и фиксирует показатели.
• Ультразвуковые — вода в этом случае проходит через УЗ-волны, а показатели снимаются за счет измерения акустических колебаний.

Тахометрические — самые простые. Их и ставят в домах и квартирах. Они просты в монтаже, могут иметь импульсный выход или быть сконструированы без него. При монтаже счетчика там, где доступ к нему будет очень простым, проще ставить прибор без импульсного выхода — он здесь просто не нужен, все данные легко посмотреть на циферблате.

Счетчики могут иметь сухой или мокрый тип действия. В первом случае крыльчатка, да и весь механизм устройства находится в специальных камерах, соединенных между собой. Во втором — и механизм, и крыльчатка находятся в одной камере, через которую проходит вода.

Ранее большинство счетчиков делилось на две группы по типу установки — горизонтальные и вертикальные. Сейчас практически все они в этом плане универсальны: их можно монтировать как на вертикальные, так и на горизонтальные трубы.

Для дома проще всего купить устройство обычного тахометрического типа без импульсных выходов. Они просты в использовании, очень точны и нуждаются в поверке достаточно редко — каждые 5-6 лет. Турбинные варианты чуть дороже, чем варианты с крыльчаткой, но они практически не дают никакой погрешности в отличие от вторых. Если говорить о сухом или мокром типе работы, то по возможности стоит купить первый вариант — он считается долговечнее, так как вода не воздействует на механизмы изделия постоянно.

Обязательно оцените и табло при выборе. Оно почти всегда одинаковое. но все же есть варианты, где цифры прочитать будет легче.

Важны и условия эксплуатации. Так, например, в домах, где старые коммуникации и часто наблюдаются проблемы с водоснабжением, лучше устанавливать приборы, защищенные от гидроудара, прочные и надежные. Вероятность, что они долго прослужат, будет выше.

Смотрите, конечно, и на цену, но в целом разница между несколькими моделями может быть не такой уж и существенной — 200-300 рублей, если не брать во внимание дорогие варианты. По возможности откажитесь от покупки счетчиков непонятного производства и доверьтесь надежным производителям

Счетчики бывают не только универсальными, то есть подходящими для любой температуры воды, но и рассчитанными на определенные условия работы. Так, водомеры для горячей воды имеют, как правило, красный цвет корпуса и рассчитаны на работу с горячей водой (до +90 градусов). Водомерные счетчики для холодной воды — синего цвета, и их нельзя устанавливать на трубы горячего водоснабжения. Они быстро выйдут из строя, так как не рассчитаны на работу с высокотемпературной жидкостью. Чтобы не допустить ошибку, проще всего купить универсальный вариант.

Счетчик для воды — прибор, который должен обязательно быть в каждой квартире. Он поможет не только избежать проблем с коммунальными службами, но и сэкономить бюджет. А вам будет проще контролировать уровень расхода воды в доме.

Классификация счетчиков воды

Современный рынок моделей счётчиков характеризуется огромным количеством разнообразных видов и характеристик. Поэтому для правильного выбора нам необходимо выяснить отличия водомеров между собой. Итак, по особенности действия аппараты учета расхода воды бывают:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Тахометрическими;
• Вихревыми;
• Электромагнитными;
• Ультразвуковыми.

Теперь рассмотрим более подробно принцип действия и особенности конструкции каждого вида.

Особенности тахометрического счетчика

Данный вид водомера основывается на работе подсчета вращений крыльчатки, которая дает показания для счета. На сегодняшний день считается одним из самых востребованных аппаратов учета воды. Данный счетчик имеет ряд плюсов и минусов в производимости. Для улучшения выбора нам нужно с ними познакомиться. Итак, для данного типа характерны такие достоинства:

• Компактный размер аппарата;
• Легкость монтажных работ;
• Бюджетная цена;
• Небольшая погрешность показаний.

Тахометрические водомеры имеют ветвь подтипов, которые разделяются по различным критериям. Так, по количеству подключаемых потоков существуют такие разновидности:

• Одноструйные устройства учета холодной и горячей воды. Принцип механизма заключается в пропускании одного потока через крыльчатку, при этом создается импульс движения. Их количество фиксируется счетчиком. Исходя из большого количества фото схем, можно выделись плюс в возможности подключения датчика импульса, который дает возможность дистанционного управления.
• Многоструйные типы. Главная особенность механизма – количество потоков, которыми создается движение лопастей. Данная черта увеличивает точность выводимых данных расхода и влияет на продолжительность жизненного цикла счетчика холодной или горячей воды.

Существует деление тахометрических водомеров и за таким критерием, как диаметр труб. За данным показателем они бывают такие:

• Устройства с крыльчаткой. Для них характерен диаметр трубопровода до 20 см.
• Турбинные механизмы – не больше 4 см.

Особенности электромагнитных устройств

Принцип действия устройства данного вида основывается на взаимодействие водного потока и магнита. Его поле способно вычислять скорость потока. На данные счетчики очень высокий спрос, так как они дает высокий уровень точности показаний расхода. Метод исчисления данных зависит от скорости и объёма, а не от работы отдельных вращательных деталей.

Ко всему вышесказанному можно добавить такие преимущества прибора учета водяного потока:

• Самый высокий уровень точности показаний расхода воды;
• Обширный охват исчислений;
• Отсутствие водного сопротивления и подвижных элементов конструкции;
• Долгий срок эксплуатации;
• Быстрота расчета;
• Наличие архива;
• Не способность грязного потока влиять на точность показаний.

Но, при всех его преимуществах, существуют также и такие минусы в его функционировании:

• Образуемый осадок может собираться на внутренней поверхности датчика;
• Из-за электронного механизма сбои в системе могут происходить быстрее, чем у других счетчиках;
• Чистая среда способна снижать производимость устройства;
• Зависимость от электроэнергии;
• Сложность монтажных работ;
• Высокий уровень чувствительности от турбулентности;
• Способность засоряться металлическим мусором.

Особенности ультразвукового счетчика воды

Основной механизм работы заключается в вычислении разности прохождений звука по временному показателю. Таким образом, полученные данные отправляются к вычислителю, который и определяет расход холодной и горячей воды. Стоит отметить, что полученные сведения сохраняются в архив. Изучив различные фото схемы можно выделить стандартные комплектующие данных видов приборов. Это такие детали:

• Сегмент измерения расхода;
• Вычислитель;
• Передатчик импульса.

Данные виды счетчиков с ультразвуковым механизмом работы имеют ряд таких достоинств:

• Высокая точность данных расхода холодной и горячей воды;
• Возможность измерения для широкого объёма потока;
• Отсутствие подвижных элементов;
• Мгновенность подсчёта расхода;
• Функционирование архивной системы;
• Долгий эксплуатационный срок.
• Ультразвуковые счетчики имеют такие плюсы:

В производимости данных счетчиков можно выделить только два минуса, а именно:

• Функционирование исключительно с автономным питанием;
• При воздействии пузырьков воздуха могут давать неточность расхода.

Необходимость установки

Счетчик расхода воды измеряет и показывает максимально точно потребление из горячего или холодного источника водоснабжения. Как правило, подсчет ведется в кубических метрах или литрах за определенный период времени, например, месяц. Это дает следующий ряд преимуществ:

• При подключении частного водопровода от центральной магистрали возникает возможность платить по счетам по факту – точно потребляемому объему, а не по установленному тарифу. Цифры последнего порой сильно преувеличены, и потребителю приходится переплачивать.
• Детализировать расход воды в теплый сезон и зимой. В эти два разных по уровню потребления периода расхождения в показаниях прибора могут доходить до десятикратных размеров. При наличии личной скважины это позволит безошибочно определить точный расход электроэнергии и определить ресурс оборудования и источника.
• Не платить за период, когда водозабор фактически не производится – в отпуске, отъезде, аварии, отключении и т. д.
• Не подвергаться необоснованной переплате за долги соседей или целого района, когда долг по неуплате раскидывается на всех потребителей участка.

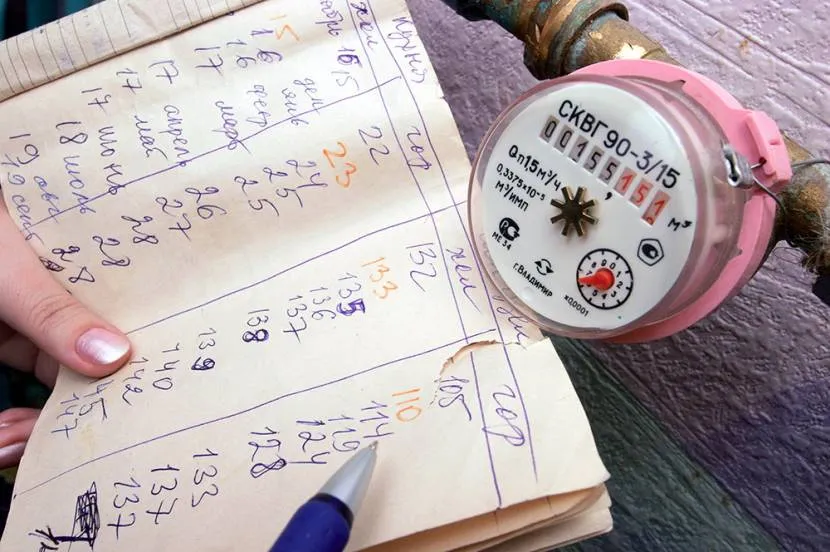

Сверка показания с водосчетчика Источник gazeta.ru

• Уменьшить расходы за оплату магистральной канализации. При детализации водозабора автоматически уточняется объем стоков.
• Дисциплинировать домочадцев в деле потребления воды – не тратить ее напрасно, вовремя устранять течи, контролировать расход при поливе и прочих процедурах.

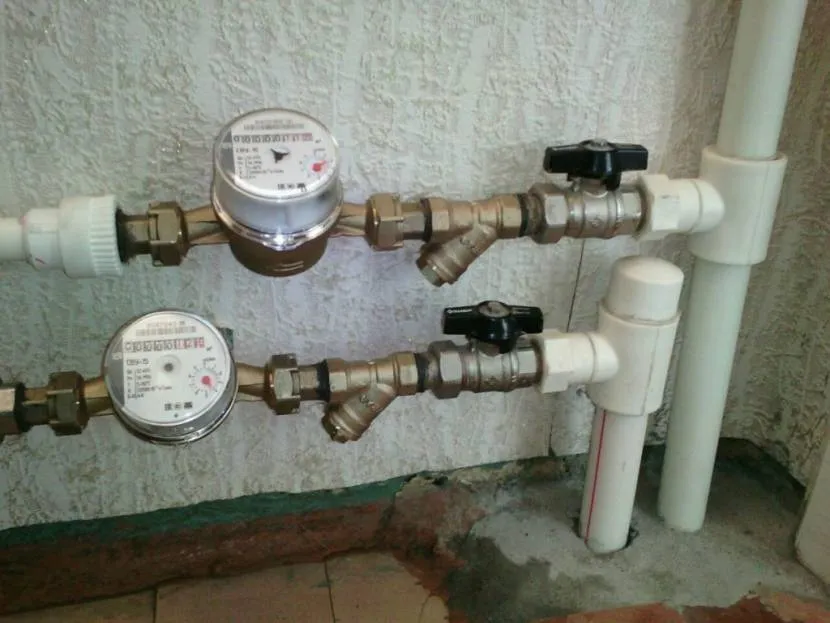

Тахометрические счетчики в системе частного водопровода Источник rosschet.ru
