Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Проектирования водопровода в квартире

Подготовка правильного проекта разводки водоснабжения позволит избежать проблем как на стадии монтажа труб, так и позже, при пользовании водопотребляющим оборудованием.

Следует точно определиться с перечнем сантехники и потребляющего воду стационарного бытового оборудования, установка которых будет осуществлена в квартире. Затем вычертить план квартиры в масштабе, обозначить на нем позиции приборов, требующих подключения к водопроводу.

Остается определить схему развязки трубопровода, учитывающую в плане всю водопотребляющую технику (стационарную). Помимо потребителей воды на схеме обозначается оборудование, являющееся частью системы водоснабжения (водомеры, насосы и т.п.), протяженность участков трубопровода и диаметры труб.

Водопроводные коммуникации практичнее вести по стенам — в штробах или поверх. При необходимости можно обшить поверхностную магистраль коробом из пластика, гипсокартона (+)

В идеале схема должна учитывать позиции и характеристики (размер, тип) переходников, фитингов, муфт и т.п. Однако это выполнимо лишь для сантехника. Проще подготовить проект без этих «подробностей», идти с ним в сантехнический магазин и показать проект продавцу. Он поможет выбрать необходимые «мелкие» комплектующие.

Но прежде, чем идти за трубами и фитингами, нужно произвести гидравлический расчет проекта водоснабжающей системы. Это позволит убедиться в отсутствии значительного спада давления в проектируемой системе разводки водопровода, ее способности обеспечивать водой всех потребителей при их одновременной работе.

Построение водоснабжения квартиры – видео

Сборка водопровода из металлопластиковых труб в исполнении мастера-сантехника:

Практическая видеоинструкция по установке муфт для металлопластиковых труб, монтажу сгонов и промежуточных секций водопровода:

Видеопособие по капиллярной пайке медных труб для водопроводной магистрали:

https://youtube.com/watch?v=N9QwpYEQpUw

Правила выбора полипропиленовых труб для водопровода:

https://youtube.com/watch?v=fKf2kG7gHvw

Построение работоспособной водопроводной системы в квартире невозможно без внимания к деталям на каждом этапе – проектировании, выполнении гидравлического расчета или сборке выбранной схемы разводки. Впрочем, положиться на типовые решения или выполнить построение эффективного водопровода на годы вперед – решать вам.

Прятать трубы или нет

Использование закрытого способа разводки позволяет спрятать трассу в пол или стены, что положительно влияет на трудоемкость выполнения отделочных работ (облицовка керамической плиткой, шпатлевка, окраска и пр.), а также обеспечивает эстетичность внешнего вида помещений.

Применение такого варианта оправдано при условии правильного выбора материала и профессиональной бригады сантехников, т. к. в случае протечки придется разобрать всю конструкцию вместе с облицовкой.

Открытый метод приемлем при небольших площадях помещений и выполнении монтажа своими руками — в случае ошибки в схеме прокладки или стыковки трубопровода ее легко обнаружить и устранить.

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

• простая диагностика неисправностей;
• постоянное значение давления на всем подключенном оборудовании;
• высокая надежность из-за малого количества соединений;
• эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
• возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

• для прокладки системы необходимо закупать большое количество соединительной арматуры;
• сложность установки.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Этапы монтажа водопровода в квартире

Скрытая система — трубы укладываются в штробы

Начинать проведение монтажа водопровода из пропилена в квартире своими руками надо с нанесения на стены мест проводки труб. В некоторых случаях укладку проводят в полу. Разметку делают карандашом или мелом

Важно выставить линии на одном уроне от пола

Существуют две разновидности монтажа:

• скрытая;
• открытая.

Первая – трубы водопровода укладывают в штробы, которые делают в стене или полу. Это канавки глубиной 1,5-2 диаметра укладываемых труб. После окончания монтажа штробы заделывают ремонтными составами: цементно-песчаными, гипсовыми, штукатурными или шпаклевочными. Если штробы делают в полу, их заливают стяжечным раствором в процессе выравнивания напольного основания.

Открытый способ монтажа – это крепление труб к стенам при помощи пластиковых хомутов (клипс). Последние крепятся к стеновым поверхностям саморезами на дюбели.

Особенности монтажа:

• если проводится скрытая проводка, труба горячего водоснабжения всегда укладывается справа от линии холодного водопровода или сверху;
• в открытой схеме контур горячей воды монтируется поверх трубы холодного водоснабжения;
• если общая длина водопроводного контура не превышает 10 м, можно использовать трубы диаметром 20 мм;
• если данный параметр находится в диапазоне 10-30 м, лучше использовать трубы диаметром 25 мм;
• если длина водопровода превышает 30 м, рекомендуется монтировать трубы диаметром 32 мм.

Монтаж труб

Соединение полипропиленовых труб

Согласно сделанному эскизу нарезаются куски труб. Их длину лучше замерять по штробам и резать специальным труборезом. Вместо него можно использовать ножовку по металлу. Главное требование – ровный отрезанный торец.

Нанося размер на трубу, необходимо учитывать, что ее концы будут впаиваться в фитинги. Поэтому каждый конец немного удлиняют на 1,5-2 см.

Главное требование к процессу сварки – нагреть изделия до требуемой температуры и вставить друг в друга без вращения.

Сам монтаж можно начинать от стояка к сантехническим приборам или наоборот. Укладываемые в штробы трубные участки надо внутри канавок закрепить. Здесь несколько вариантов, самый простой – вкрутить в штробу саморез и привязать трубу к нему вязальной проволокой. Если для проведения водопровода в квартире используется труба небольшого диаметра, можно крепление не проводить. Ремонтный состав хорошо будет удерживать водопроводную сеть внутри канавок.

Подводка к сантехническим приборам

Есть два способа подключить сантехнический прибор к водопроводной системе: жесткий и гибкий. Первый вариант требует высокой точности подведения трубы к сантехприбору. Погрешность допускается в пределах 1-5 мм. Но у этого типа подключения есть большой плюс – отсутствие промежуточного элемента. Для стыковки используется одно резьбовое соединение.

Чаще применяют гибкий вид подключения с помощью шлангов (рукавов), однако есть некоторый тип оборудования, которое можно подсоединять только жестко. Это нагревательные котлы или колонки, работающие на газе, а также полотенцесушители и водонагреватели накопительного типа.

Гибкая подводка проще в проведении соединения. Здесь не требуется точно подводить трубы к сантехническим приборам. Но у этой разновидности соединения есть и свои минусы:

• два резьбовых стыка, которые всегда являются потенциальным местом протечки;
• качество шлангов влияет на долгосрочную эксплуатацию места подключения.

Шланги на рынке представлены двумя модификациями. Полимерный вариант используют для подключения стиральной и посудомоечной машины. Соединение производится накидными гайками из пластмассы. У шланга в оплетке, сделанной из нержавеющей стали накидные гайки стальные хромированные или сделанные из латуни. В обоих случаях внутри накидных гаек устанавливают резиновые или полимерные прокладки.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Разводка водопровода в квартире: необходимые материалы и различные способы монтажа своими руками

Причин для переоборудования системы водоснабжения квартиры может быть несколько.

В домах старых годов постройки изношенный водопровод может представлять угрозу прорыва, металлические трубы, проложенные наружным способом, портят эстетику ванной комнаты.

В современных домах у жильцов часто возникает желание перепланировки санузла, монтажа более качественной, надежной и современной системы водопровода.

Самый простой выход, при необходимости монтажа системы водоснабжения – пригласить специалиста для выполнения работ, однако, услуги профессионала стоят недешево, и всегда есть вероятность выбора недобросовестного исполнителя.

При определенных навыках и знаниях разводка водопровода своими руками может быть стать вполне посильной, это позволит сэкономить средства, выполнить работы максимально качественно и с соблюдением всех технических условий.

Выбор труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Возможные ошибки

Открытые концы труб во время монтажа закрывают заглушками, а перед стыковкой их проверяют на предмет засорения. Так предотвращается попадание мусора внутрь трубопровода, который может вызвать повреждения сантехники или брак в ее работе.

Для пайки соединений пластиковых труб важно не допускать попадания на свариваемые участки грязи или воды – посторонние вещества снижают прочность стыка. Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга

Это улучшит условия обслуживания и ремонт сетей

Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей.

Мне нравитсяНе нравится

Монтаж домашнего водопровода из металлопластика

После подготовки схемы посчитайте, сколько и каких материалов вам потребуется. Лучше покупать всё с небольшим запасом. Труба из металлопластика гнётся. Однако до места соединения она должна иметь ровный участок хотя бы в 5-7 см. Коммутируют прессовым методом или с помощью обжимных фитингов.

Второй вариант пригоден исключительно для открытого типа водопровода:

• отмерьте и отрежьте трубу;
• снимите с неё фаску посредством специального калибратора;
• наденьте на трубу гайку фитинга;
• вставьте кольцо, а затем и сам фитинг;
• проведите обжимку парой рожковых ключей.

Слабое место этого типа соединения — протечки. Трубы необходимо осматривать, фитинг подтягивать хотя бы 1 раз в год.

Прессовое сцепление выполняется так:

• отрежьте трубы нужной длины;
• откалибруйте;
• наденьте фитинг и опрессуйте его ручным прессом. Это соединение считается более надёжным, но не разборным.

Почему важно составлять план

Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.

Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.

Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.

Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.

Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.

Возможные ошибки

Самая большая ошибка при прокладке водопровода – неправильно подобранные трубы по диаметру к каждому сантехническому прибору. Нередко магистральную ветку в последовательной схеме собирают из трубы того же диаметра, что и отводные участки к сантехнике. Даже в небольших по длине водопроводах этого типа воды не всегда хватает, особенно если одновременно эксплуатируются все приборы одновременно.

Вторая ошибка касается расположения труб горячей и холодной воды, проходящих параллельно. Здесь две позиции:

• горячая труба всегда располагается поверх холодной;
• при горизонтальном расположении горячий контур располагается правее холодного.

Трубы горячего водоснабжения надо утеплять в независимости от того, где они прокладываются. Таким способом сохраняется тепло и снижаются теплопотери.

Пластиковые трубы

Сегодня пластмассовые трубы являются наиболее популярным вариантом для организации разводки водоснабжения в квартире. Рассмотрим, из каких полимерных материалов можно выполнить разводку воды:

1. Полибутилен (ПБ). Этот материал отличается высоким коэффициентом теплопроводности, является довольно пластичным, поэтому в случае необходимости его можно изогнуть. Максимальная рабочая температура для полибутиленовых деталей доходит до 90 °C. Монтируется полибутиленовая коммуникация посредством использования паяльного оборудования. Основной минус — высокая стоимость.

2. Полиэтилен (ПЭ). Полиэтиленовые изделия не являются самым лучшим вариантом для организации правильной разводки воды в квартире. Особенно это касается горячего водоснабжения (ГВС), так как ПЭ трубы имеют максимальную рабочую температуру, которая не превышает 60 °C. Для ГВС необходимо использовать армированные ПЭ изделия. Рабочее давление для изделий из этого материала не превышает 3,5 атмосфер, а в многоквартирных домах возможны скачки до 6 атмосфер (в системах, транспортирующих холодную воду) и 4,5 атмосфер в горячих водопроводах. Основное достоинство ПЭ деталей заключается в том, что они не боятся замерзания. При монтаже водопроводной конструкции из полиэтилена специалисты рекомендуют предусмотреть защиту от протечек (установить Аквастоп).
3. Поливинилхлорид (ПВХ). Коммуникации из поливинилхлорида являются устойчивыми к коррозийным воздействиям, к активным химическим соединениям. Стоимость труб для разводки воды в квартире, из этого материала является довольно демократичной. Максимальная температура, которой способны сопротивляться ПВХ детали, доходит до 80 °C. Среди минусов ПВХ можно выделить следующие: слабая прочность, отсутствие сопротивляемости к ультрафиолетовому излучению. Монтаж ПВХ коммуникации выполняется посредством склеивания стыков или их пайки.
4. Пропилен или полипропилен (ПП). Пропиленовые трубы для водопровода являются наиболее распространённым на сегодняшний день вариантом. Коммуникация из ПП отличается низкой стоимостью и доступностью, обладает высоким коэффициентом прочности (как для пластика).

Максимальная рабочая температура для полипропиленового трубопровода составляет 130 °C. Правильно организованная разводка труб позволяет получить систему, которая способна выдерживать давление до 12 атмосфер. Гладкие стенки ПП труб исключают возможность возникновения солевых отложений. Таким образом, ПП трубы являются ответом на вопрос о том, какие трубы использовать для водопроводов в квартирах.

Современный водопроводные системы в квартирах чаще всего монтируются из полипропиленовых труб

Варианты разводки водопроводной системы в квартире

Схему разводки выбирают в зависимости от количества и расположения точек водопотребления

Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.

Последовательная схема

Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.

Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.

Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.

Коллекторная схема

К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.

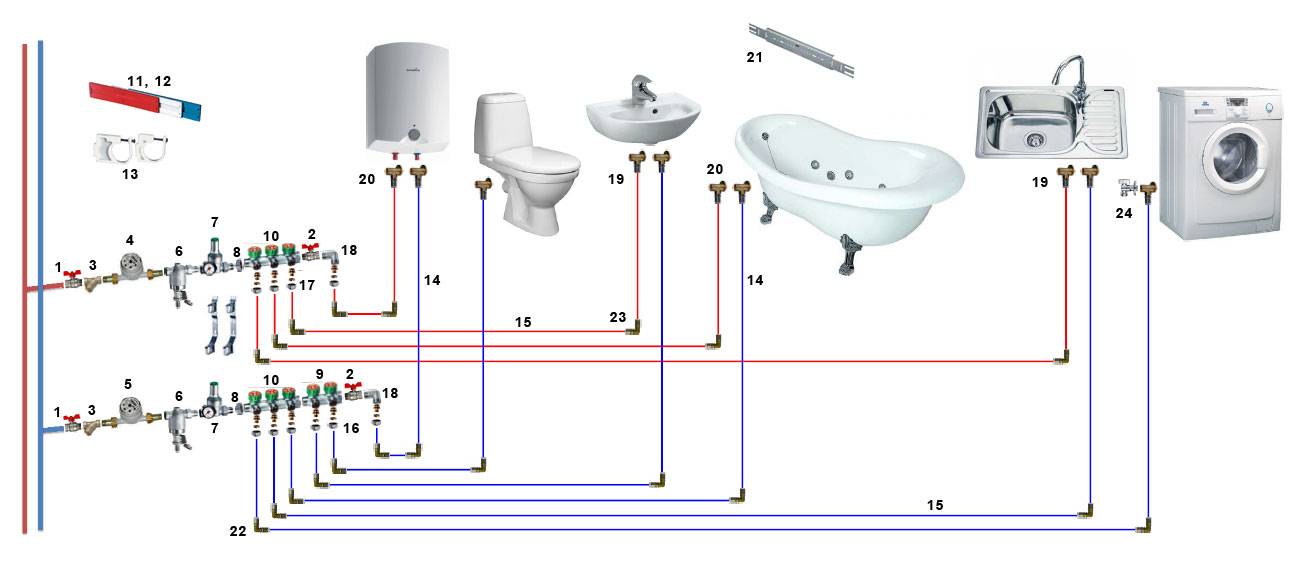

Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.

Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.

Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.

Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.

Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:

• провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
• не всегда просто найти место для монтажа коллектора.

Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.

Комплексная схема

Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.

Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.

Дополнительное оборудование для водопровода

Стандартное автономное водоснабжение включает в себя следующее оборудование:

1. Насосы и насосное водоподъемное оборудование различных типов.
2. Трубопроводы с фитингами, смесителями и кранами.
3. Оборудование для контроля и поддержания необходимого уровня давления воды в системе
4. Оборудование для очистки воды.
5. Электрическая часть системы водоснабжения:
   • защитная автоматика,
6. проводка,
7. распределительные щиты.

Очень часто для водоснабжения дома или земельного участка используется насосная станция.

Обычно, если колодец или скважина неглубокие – до 8 м, или при сравнительно небольшом потреблении воды.

Насосная станция также состоит из элементов, которые относятся и к автономному водоснабжению. Это:

1. Насосы разных моделей и типов.
2. Накопительные резервуары с разным объемом и разной конфигурации.
3. Гидроаккумуляторы с мембраной.
4. Электрические бойлеры, ТЭНы, водонагреватели и т.д.

Насосная станция

Чтобы подключить частный загородный дом к водопроводу, используется насосная станция, предназначенная для закачки воды из колодца или скважины в систему водопровода или в резервуар.

Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать требуемое давление в водопроводной системе с обозначенным расходом воды.

Насосная станция должна находиться как можно ближе к точкам потребления воды – в самом доме, в подвальном или цокольном этаже, в отдельном помещении, но обязательно в отапливаемом, чтобы вода не замерзала даже в сильные морозы.

Подключение насосной станции

От источника воды к насосной станции должна подходить труба, заканчивающаяся фитингом (латунь или бронза) с переходником диаметром 32 мм.

К фитингу подключается тройник и сливной кран, которым можно перекрывать подачу воды при ремонте или аварии водопровода.Подсоединяется обратный клапан.

Для поворота трубы нужно использовать уголок 90°. Лучше всего соединения водопровода делать быстрым подключением, которое называется «американка»:

1. Подключается шаровый кран на подачу воды.
2. Подключается фильтр грубой очистки (с металлической сеткой).
3. Насосная станция должна иметь демпферный бак и реле давления.

   Но если насос установлен в скважине или колодце, а все оборудование находится в помещении, то реле давления нужно подключать сверху трубы, а гидроаккумулятор или демпферный бак – снизу.

4. Подключается датчик «сухого хода» насоса.
5. Дальше подключается фильтр тонкой очистки воды и осуществляется переход на трубы 25 мм.

Теперь нужно проверить работу станции – запустить насос. Если откачки нет, проверьте правильность соединений или гидроаккумулятор на предмет перекачки.

Особенности подключения к центральной магистрали

При наличии центрального водоснабжения в населенном пункте обустроить водопровод в частном доме совсем несложно. Особенно если магистраль проходит недалеко от объекта. После получения разрешения на подключение у организации, обслуживающей систему водоснабжения, в течение пары дней делается врезка в соответствии с техническими условиями и сметной документацией. Рытье траншей на необходимую глубину ведется с помощью спецтехники, поэтому на земляные работы уходит всего несколько часов.

Далее прокладывается трубопровод из стальных или полипропиленовых труб, устанавливается запорное оборудование в смотровом колодце и в доме. После завершения наружных работ приступают к разводке внутри помещения по схеме.

Пример схемы

Изучить особенности можно по видео и фото, рассмотрим схему, где труба с водой ведет к очистной системе. Это сделано для того, чтобы в потребители поступала пригодная для употребления жидкость. За очистным комплексом находится тройник, который распределяет потоки воды к разным потребителям. Труба, которая будет снабжать горячей водой, идет к нагревающему элементу, а холодная труба подсоединяется напрямую к коллектору.

Простая схема позволяет понять, как работает система водоснабжения для частного дома и для дачи.

Далее необходимо поставить запорные краны на линиях к потребителям. Элементы монтируются от коллектора. «Горячая» труба идет от нагревателя в отдельный коллектор, рассчитанный на горячую воду. После него идет разводка труб по строению.
