Разновидности и типы электромагнитных запорных защелок для дверей, а так же принцип работы

Разновидности

Теперь стоит поговорить о том, какие бывают разновидности рассматриваемых защелок. Следует отметить, что их установка осуществляется лишь на двери распашного типа, а вот для раздвижных решений выпускается другой фурнитурный тип. Дверные защелки могут быть следующих разновидностей:

задвижные – такие решения представляют собой и защелку, и ригель запорного типа одновременно;
магнитные – они могут осуществлять удерживание двери в закрытом состоянии, не закрывая ее;
электронные и электромеханические – такими решениями можно управлять дистанционно с применением карточек либо запрограммированных ключей;
роликовые – они комплектуются роликами подпружиненного типа, что вращаются;
фалевые – у таких решений есть пружинный язык косоугольной формы.

Следует рассмотреть подробнее каждый тип защелок. Чтобы осуществить закрытие двери с защелкой фалевого типа, следует приложить кое-какое усилие, где скошенный язычок должен проскальзывать по ответной планочке и после защелкивания, полотно двери зафиксируется. Если подобный механизм смонтирован правильно, то открыть дверцу можно лишь после щелканья по ручке либо поворота ключа. Монтаж ручек может осуществляться как с одной, так и с двух сторон. Такая врезная поворотная защелка может получить два запора: один будет открываться благодаря ручке, а второй будет работать как задвижка. Ручка подобных механизмов не лишь выполняет свою функцию, но и украшает дверь.

Если речь идет о роликовом типе, то здесь в роли ригеля будет либо язычок, скошенный с двух сторон, либо специальный ролик, что вращается. Подобная защелка может быть как на коробке, так и на полотне двери. Когда она захлопывается, то подпружиненный ролик входит в дырочку на планочке, расположенной напротив, и фиксирует створочку в закрытом положении. Такая защелка может монтироваться на коробке двери и на самом полотне.

Когда дверь прикрывают, то пружиненный ролик оказывается в дырочке, расположенной на ответной планочке, и позволяет зафиксировать створочку в закрытой позиции. Кстати, данный тип защелок можно монтироваться как отдельное устройство как на маятниковых, так и на распашных дверях. С другими деталями, что есть на замке, она не связана никак. Полностью закрыть дверь при помощи такой защелки возможности нет, так как если на дверь надавить, то она откроется.

Магнитная защелка работает по принципу магнита, притягивающего металлические детали. Обычно такие бесшумные решения применяются как в офисных, так и в жилых помещениях. Этот вариант позволяет осуществлять фиксацию створочки в закрытом положении, а чтобы ее открыть, следует приложить определенное усилие. Первая часть будет устанавливаться на полотняном торце, а вторая – на дверной коробочке. Когда дверь закрылась, то магнит подтягивается к ответной планочке, выполненной из металла, и полотно осуществляет фиксацию двери в закрытом положении.

Еще один тип, о котором следует сказать – задвижная защелка. Тут представлена будет не только защелка, но и замок. Подобные решения делаются без ручек, поэтому их можно открыть исключительно изнутри либо вертушкой, либо ключом.

Электрическая либо электронная защелка дает возможность дистанционно управлять дверями, по причине чего их обычно монтируют на калитках, а также на входе в какие-то помещения, которые охраняются. Следует сказать, что для таких защелок нужно автономное питание. Причина этого заключается в том, что при отсутствии электричества защелка будет находиться в разомкнутом состоянии. Кстати, стоит отметить, что в электрической защелке также имеется и механическая часть.

Вообще, эта категория защелок делится на несколько типов.

Нормально открытая. Когда питание отключается, то защелка переходит в открытое положение. Как правило, такие решения монтируются на аварийных выходах и дверях в подъезд.
Нормально закрытая. Если электричества нет, то такая защелка переходит в закрытое положение, что дает возможность сделать помещение безопасным, если питания нет. Открыть такую защелку можно с помощью ручки изнутри и ключа снаружи.
С возможностью арретирования. Когда подается ток, то защелка разблокируется и остается в позиции, пока дверь не открылась хотя бы раз. Когда язычок войдет в корпус, его фиксируют в этом положении специальные штифты, которые держат его до момента, пока кто-то не воспользуется дверью.

Принцип работы

Устройство магнитной защелки только на первый взгляд кажется сложным и высокотехничным. На самом деле она отличается довольно простым строением, благодаря чему и стало возможным достижение длительного срока эксплуатации.

В рукоятках дверей применяется способ фиксации, хорошо известный всем производителям мебели. В основе лежит воздействие двух сильных магнитов: первый располагается внутри рукоятки в виде специального ригеля, крепящегося в пазах коробки, а второй размещен в лутке.

Всем известно еще со школы, что два магнита, расположенных на небольшом расстоянии друг от друга, начнут взаимно притягиваться, именно так и происходит в момент закрывания двери. Лишь только оба магнита оказываются на минимально доступном расстоянии, тот магнит, что располагается в коробке, начинает тут же притягивать к себе ригель.

Примечательно, что открыть дверь способом «тяни-толкай» тут не представляется возможным – для начала необходимо провести разблокировку механизма, для этого следует повернуть дверную рукоять, которая будет оттягивать ригель, тем самым способствуя расцеплению магнитов.

Магнитные защелки выпускаются в нескольких вариантах:

простые механизмы;
с рукояткой;
с фиксатором;
с магнитной картой.

Простая защелка по виду и принципу работы аналогична той, что используется на мебельном производстве. На дверь крепится магнит, а на планку дверной коробки фиксируется второй магнит или какой-либо металлический элемент. При этом они располагаются не на торце, а непосредственно в дверной плоскости. Часть, в которой располагается замок, следует врезать в торец двери – для этого требуются базовые навыки в установке. Этот вариант защелок наиболее популярен среди потребителей.

Ручка с фиксатором похожа на простой механизм по принципу своей работы, но имеет дополнительный элемент, который стопорит рукоятку в закрытом состоянии. Это полностью исключает возможность несанкционированного проникновения в комнату. Данный вариант чаще всего используется в отелях или крупных офисных помещениях, здесь активация защелки происходит за счет специальной карты, которую необходимо поднести к считывающему устройству.

В целом вариантов ручек, внутри которых располагается магнитный замок, довольно много. Они могут быть выполненными из металла, стекла и даже дерева, поэтому можно подобрать тот механизм, который будет максимально соответствовать общей дизайнерской концепции помещения

Суть работы механизма никак не зависит от его оформления, а вот на форму и размер обратить внимание нужно – линии рукоятки должны соответствовать техническим возможностям дверного полотна. Существуют и иные основания для классификации защелок магнитного типа

Так, по типу устройства бывают:

встраиваемые модели – в этом случае магнит приводится в рабочее состояние при помощи закрепленной с обеих сторон двери;
пассивные механизмы включают два базовых элемента – миниатюрную планку из металла и магнит, при этом все элементы затвора могут разъединяться без какого-либо усилия, а соединяются довольно плавно.

По особенностям установки затвор может быть:

врезной – его установка наиболее трудоемка, поскольку требует специальных столярных навыков;
накладной – в этом случае основные элементы устройства попросту фиксируются на двери специальными болтами, которые входят в состав конструкции.

Установка разных моделей ручек своими руками

Установка стационарной ручки

Чтобы установить стационарную ручку, не потребуется много времени. Если модель накладная, ее просто прикручивают к дверному полотну саморезами, для этого в основании есть отверстия. Сквозная модель предусматривает подготовку отверстия, в которое вставляется шпилька с резьбой, и на нее навинчиваются ручки с двух сторон. При поломке такую ручку следует просто заменить.

Установка нажимной ручки-защелки

Для работы потребуется дрель с набором перьевых сверл, рулетка, карандаш, стамеска.

Инструменты для установки ручки-защелки

Последовательность работ такова:

Размечаем место для крепления ручки на выбранной высоте (от 80 до 120 см от пола). Для этого измеряем расстояние от квадрата до лицевой пластины и отмеряем его от края двери. На торце двери на той же высоте отмечаем точку в центре.
С помощью дрели и перьевого сверла нужного диаметра готовим отверстия для квадрата и крепежных элементов. Можно сделать одно большое отверстие с помощью коронки, но в некоторых моделях присутствуют дополнительные шурупы, которыми конструкция крепится к дверному полотну, а в этом случае их некуда будет крепить.
С помощью стамески делаем углубление для лицевой пластины. Точку на торце предварительно углубляем шилом.
Перьевым сверлом диаметром примерно 23 мм делаем отверстие нужной длины под механизм защелки.
Ставим защелку на место, крепим лицевую пластину.
Устанавливаем квадратный штифт и прикручиваем на него ручки болтами. Ставим декоративное основание и закручиваем стопорный винт.

Составные элементы нажимной ручки с защелкой

На коробке делаем отверстие для язычка стамеской (чтобы точно определить место, мажем язычок маслом или зубной пастой и крутим ручку закрытой двери несколько раз). После этого стамеской делаем углубление для ответной планки и прикручиваем шурупами.

Установка ручки-замка

Если устанавливается замок врезной с ручкой, монтаж делают немного по-другому:

На торце двери размечаем боковой контур замка. Для этого его можно просто обвести.

Составные элементы врезного замка с нажимной ручкой

С помощью дрели и перьевого сверла нужного диаметра делаем круглые отверстия вплотную друг к другу. Глубина должна соответствовать ширине замка. Вынимаем контур стамеской, замок должен полностью входить в отверстие.
Стамеской утапливаем лицевую пластину.

Углубления в торце двери под замок и лицевую пластину

Делаем отверстия для ручек и замочной скважины.
Устанавливаем квадратный штифт и прикручиваем рукоятки.
Если основание представляет собой планку, его следует немного утопить.
Ответная планка монтируется так же, как и для ручки-защелки, только дополнительно нужно отверстие и для щеколды замка.

Более подробно с процессом врезки ручки-замка можно ознакомиться на видео.

Установка ручки на металлическую дверь

Если уже произведена врезка замка на металлическую дверь, установка ручки не составит труда. Процесс установки будет такой же, как и для деревянной двери, только потребуются специальные инструменты для сверления металла. С отверстиями до 20мм отлично справится сверло по металлу, для отверстий побольше уже потребуется, например, конусное сверло.

Монтаж ручки на металлическую дверь

Установка двусторонней ручки на пластиковую дверь

Пластиковая дверь обычно уже оснащена технологическими отверстиями для крепления ручки. Разбираем ручку: поворачиваем горизонтально декоративную заглушку и откручиваем одну рукоятку. Сначала устанавливается квадрат с укрепленной на нем ручкой, с другой стороны крепится вторая ручка. Выше и ниже центра предусмотрены крепежные болты, которые нужно закрутить. Последним этапом поворачивается в вертикальное положение заглушка, маскирующая крепеж. Можно также своими руками установить замок для пластиковой двери.

Ручка для офисных, балконных и террасных пластиковых дверей

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК ДЛЯ ВХОДНОЙ ДВЕРИ

Данный тип замков не имеет недостатка, как у его аналога с электромагнитным принципом работы. В случае отключения электроэнергии, пользователь всегда сможет воспользоваться механической частью замка с помощью ключа. По способу установки, электромеханический замок на входную дверь может быть врезным или накладным.

По внешнему виду эти запорные устройства схожи с обычными замками, но в корне отличаются по своему конструкционному исполнению.

Исполнительным органом замков является ригель, который приводится в движение либо обычным механическим ключом, либо электромеханическим устройством, через контроллер. Это позволяет производить открывание-закрывание двери дистанционно.
Различают несколько видов электромеханических изделий по способу запирания двери:

электро блокировочный;
соленоидный;
моторный.

Работа замка с электро блокировкой происходит за счет сложной системы рычагов, пружин и защелки, приводимой в действие соленоидом. Положение защелки – нормально закрытое. Срабатывание механизма происходит следующим образом:

при закрытии двери, защелка входит в паз ответной планки и удерживается в нем пружиной, которая блокируется фиксатором;
при подаче напряжения, соленоид притягивает к себе якорь, спускает фиксатор и втягивает защелку внутрь, позволяя открыть дверь;
после открытия и отключения питания, защелка выдвигается наружу, занимая рабочую позицию.

Обычно такие замки с электро блокировкой дополняются ключевым механизмом секретности, который открывается как ключом, так и подачей напряжения.

Электромеханический замок на входную дверь соленоидного типа обладают более простой конструкцией. Их ригель является продолжением сердечника соленоида и втягивается в корпус замка под действием электродвижущей силы, возникающей при подаче питания. Также они открываются с помощью механического ключа.

Моторные замки предусматривают в своей конструкции наличие электродвигателя малых размеров, который приводит в действие ригель.

Преимущества и недостатки электромеханических замков.

Данный вид изделий для входных систем имеет целый ряд недостатков, но большинство их относятся к комфорту использования, чем к работоспособности конструкции:

при открывании створки двери, ригель торчит из нее, представляя угрозу по части зацепа и порыва одежды или иного имущества;
для установки замка на дверь и его настройки необходимы специальные навыки, либо помощь специалиста;
высокая стоимость по сравнению с механическими аналогами;
медленное срабатывание ригеля у моторных моделей.

Указанные моменты способны «бросить тень» на электромеханические замки, но их преимущества могут с лихвой перекрыть любые недостатки. Главным из них является возможность использования запорного устройства даже при отсутствии электроэнергии.

Далее список дополнят следующие достоинства:

возможность дистанционного управления входом-выходом;
механическая часть изделий обладает дополнительной секретностью цилиндров;
привычный внешний вид, не привлекающий излишнего внимания;
наличие блокировки от несанкционированного открытия снаружи.

Многие электромеханические замки имеют по два-три ригеля, что увеличивает стойкость к взлому и безопасность помещения, на двери которого они установлены.

Особенности установки в межкомнатные двери

В принципе, если пользователь обладает минимальными навыками в области столярных или плотницких работ, то монтаж не составит большого труда. Для выполнения будет необходим следующий инструментарий:

Комплект отверток;
Электродрель и сверла;
Молоток;
Шуруповерт;
Фрезер ручной;
Измерительные приспособления;
Стамеска;
Карандаш (строительный маркер).

Пошаговый порядок проведения работ:

Обычно, магнитный замок монтируется на высоте от 90 до 110 сантиметров от пола. На дверном торце размечают площадь, где будет находиться ниша для замочного устройства. В случае, если в замке предусмотрена ручка, то на фронтальной стороне обозначают место ее интеграции.
В отмеченном месте посредством электродрели проделывают сквозное отверстие для квадратного сечения стержня, который должен сцепить ручки друг с другом с двух сторон.
В дверном торце вначале производят небольшую выборку для фронтальной замочной планки, затем высверливают нишу, куда будет помещен непосредственно механизм, при чем, данная ниша должна точно соответствовать его габаритам. Нишу также можно проделать с помощью ручного фрезера. В противном случае, применяются перьевые сверла, а также стамеска и молоток.
Далее следует отметить место прикрепления замка. В этих целях его устанавливают в подготовленную ранее нишу и местах крепления, а для саморезов высверливают отверстия.
Непосредственный монтаж замка. Его вставляют в нишу и закрепляют надлежащим образом на дверном торце. Если имеется ручка, то ее устанавливают в дверях, после чего проверяют полноценность работы всей системы в целом.
Установка ответных элементов. В случаях, когда замок не имеет язычка, то напротив него на коробке двери попросту устанавливают планку ответную. Если ригель имеется в наличии, то необходимо предварительно создать место на рамке для его входа. Аналогично, для этого можно использовать или фрезер, или сверла, или стамеску с молотком. После, остается лишь укрепить планку и проверить работоспособность замка.

МАГНИТНЫЙ ЗАМОК ДЛЯ МЕЖКОМНАТНОЙ ДВЕРИ

Данный вид запорных устройств не обладает качествами, которые присущи электромеханическим аналогам для входных дверей. Но они также надежны и функциональны. Магнитный замок на межкомнатную дверь бывает двух видов:

активного действия;
пассивный.

Модели пассивного типа работают за счет подвижного магнитного ригеля. Он втягивается внутрь корпуса под действием дверной ручки. Ответная часть, закрепляемая на дверной коробке, имеет металлическое основание.

Когда дверь закрывается, ригель притягивается к металлу и входит в углубление на коробке. Для открытия двери, нужно повернуть ручку и вернуть исполнительный элемент в исходное положение.

Активные устройства действуют по принципу электромагнитных замков и для работоспособности должны постоянно находиться под напряжением. Открывание производится нажатием кнопки на двери либо дистанционно. Такая конструкция может показаться неудобной, но она довольно эффективна:

с точки зрения пожарной безопасности – при отключении электроэнергии, все двери становятся открытыми;
по части защиты – покидая помещение, двери блокируются через контроллер и становятся непреодолимым препятствием для злоумышленников;
по линии комфорта – замки не имеют выступающих частей, за которые можно зацепиться.

Главным достоинством магнитных замков для межкомнатных дверей является их надежность долговечность.

В заключение стоит отметить, что электрозамки для входных дверей, завоевывают все большую популярность благодаря своей практичности. Каждому человеку хочется максимально обезопасить свое имение, а данная категория запорных устройств доказала свою надежность и функциональность.

* * *

Особенности электронной защелки

Электронные защелки не являются заменой полноценному замку, они служат дополнительным запорным устройством. Помимо улучшения защитных характеристик замка и дверной конструкции, на которой он установлен, они выполняют функцию управления дверью и контроля ее состояния. Иногда работа ЭМЗ регулируется домофоном или системой контроля доступа.

Обычно монтаж электрозащелки выполняется по стандартной схеме: снаружи устанавливают неподвижную ручку, а изнутри прикручивают нажимную. Войти в помещение можно только после разблокировки защелки путем подачи электричества, или используя ключ. Гораздо проще выйти — достаточно нажать ручку, чтобы язычок втянулся внутрь. Для усиления безопасности используют дополнительные ригеля, которые закрываются ключом, но тогда функция удаленного управления становится бесполезной.

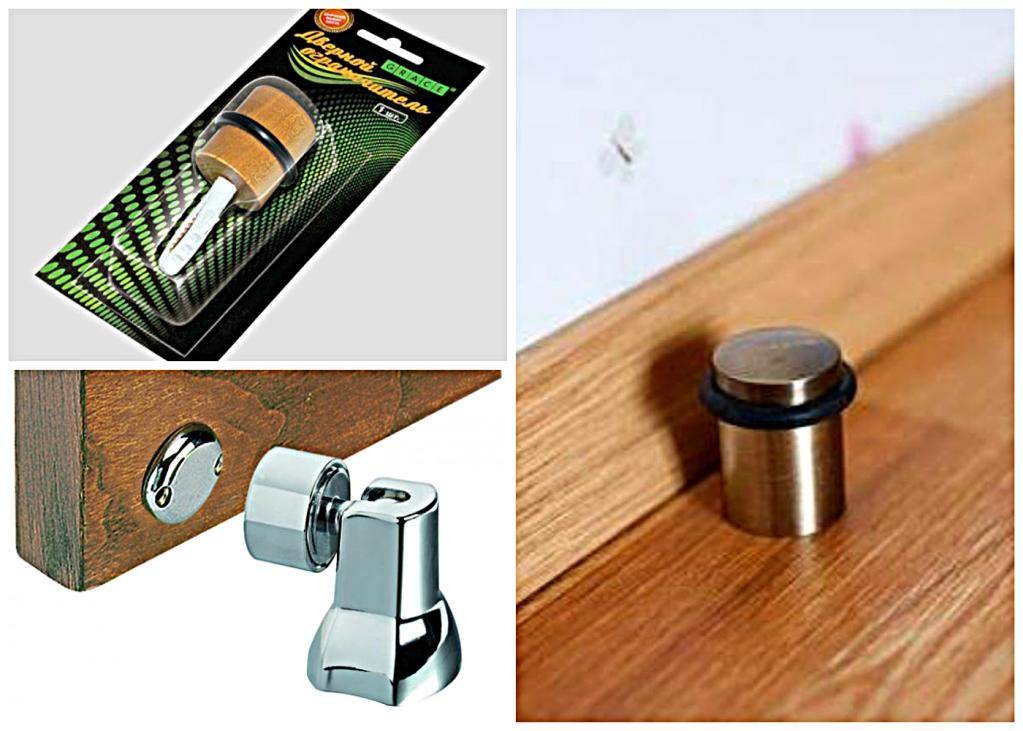

Виды дверных стопперов

Дверные стопоры имеют свою классификацию. Благодаря тому, что такие приспособления бывают самых разных видов, вы можете их установить в удобном для себя месте, сделать частью интерьера или спрятать от посторонних глаз.

Существует три основных вида дверных держателей. Также бывают не очень распространенные, но полезные стопперы, которые используются в особых случаях. Зная, по каким принципам работают такие приспособления, вы сможете подобрать для себя самый подходящий вариант.

Виды фиксаторов:

Настенные держатели могут ограничивать открывание двери или не давать ей захлопнуться. В первом случае силиконовый или металлический фиксатор крепится на стену или на стенку мебели. Такое устройство не даст открывающейся двери повредить отделку. Особенно актуален этот аксессуар, если у вас теплый пол, на который установить напольный стоппер не получится. Держатель, не дающий двери захлопнуться, имеет два положения: в первом, полотно открывается и закрывается абсолютно свободно, а если стоппер опустить, то он не даст двери захлопнуться.
Напольный фиксатор монтируется на пол. Это один из самых популярных видов стопперов. Дизайн такого аксессуара может быть самым разным, именно поэтому он пользуется таким ажиотажем.
Надверный стоппер наиболее удобен в квартирах, где проживают маленькие дети. Это приспособление ограничивает угол открывания двери, благодаря чему полотно открывшиеся из-за сквозняка не навредит вашему малышу.
Мебельный ограничитель открывания дверец – также очень нужная вещь. Он просто необходим, если вы являетесь обладателем гарнитуров, с беспружинными петлями или рояльными подвесами. Такое устройство обезопасит отделку стен и дверцы мебели от повреждений.
Стопоры для ручек дверей позволяют зафиксировать дверь в закрытом положении. Они бывают магнитными и механическими. Очень уместны такие аксессуары в ванных комнатах и родительских спальнях.

Также дверные стопперы отличаются материалами, из которых они сделаны. Выбор дверных держателей необходимо делать не только в зависимости от дизайна помещения, где они будут использованы, но и с учетом их технологических особенностей. Так держатель для массивных полотен обязательно должен быть выполнен из металла, а стопор, который будет установлен на стену, лучше изготовить из мягкого материала.

Устройство механизма

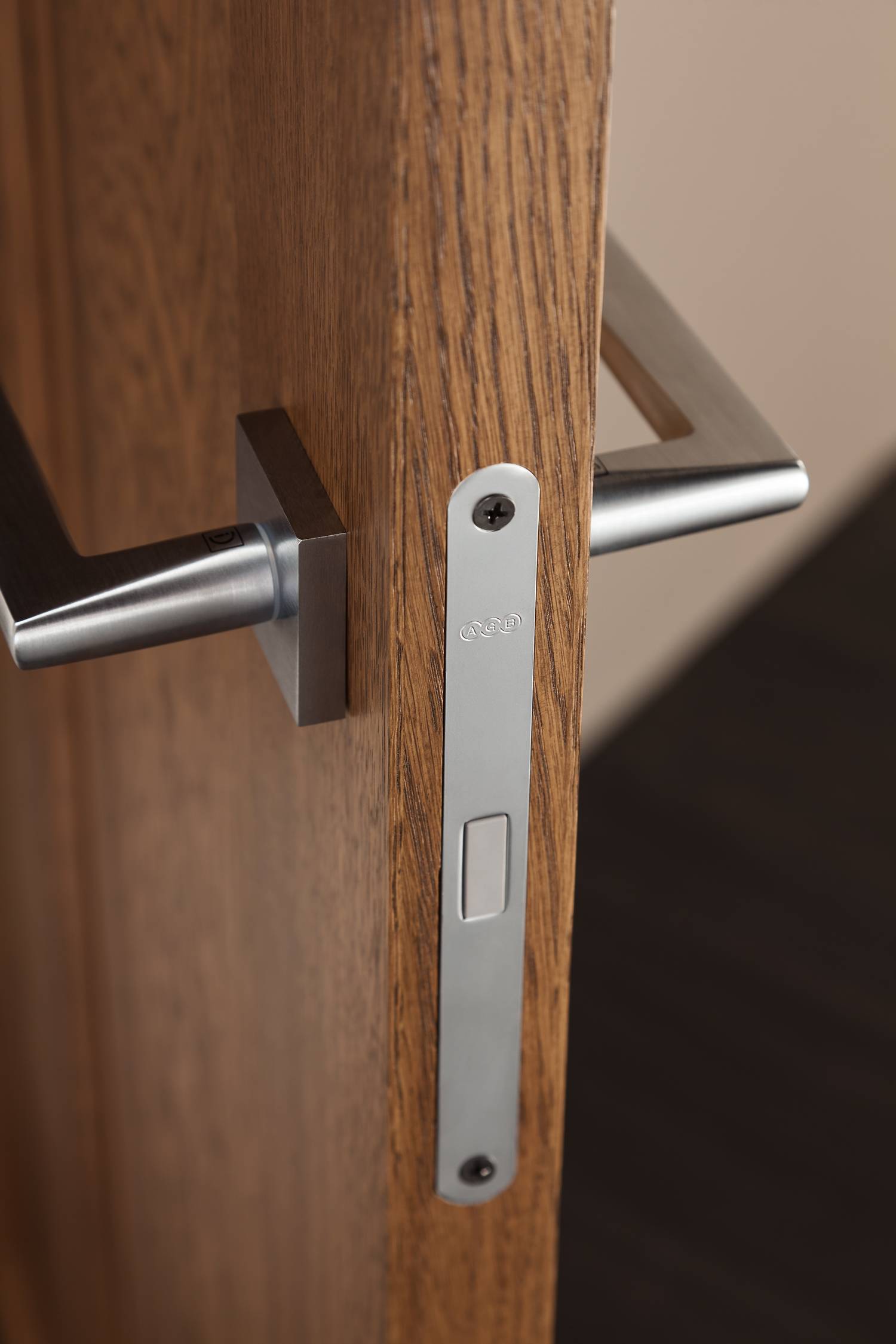

На самом деле магнитная защелка для дверей между комнатами имеет настолько простое строение, насколько это можно себе представить. Именно благодаря такому подходу удалось добиться поразительного срока службы. В рукоятках для межкомнатных дверей используется способ фиксации, который уже давно известен по мебельной продукции. В основе конструкции лежит два мощных магнита. Они являются постоянными, поэтому не требуют подвода электричества. Один из них находится внутри рукоятки в виде ригеля, который фиксируется в паз на дверной коробке. Второй магнит находится в пазу непосредственно на лутке.

Известно, что если расположить два магнита на небольшом расстоянии, то они притянутся друг к другу. Этот процесс происходит при закрывании двери. Как только два элемента оказываются на минимальном расстоянии, магнит, который находится в дверной коробке, притягивает к себе замочный ригель. При этом открыть дверь методом «тяни-толкай» невозможно. Вначале необходимо разблокировать механизм, что осуществляется поворотом или наклоном рукоятки. Она оттягивает ригель и магниты разъединяются.

Когда створка отворяется, магниты снова оказываются на достаточном расстоянии и неспособны воздействовать друг на друга. При этом ригель не выглядывает с корпуса замка, а надежно зафиксирован внутри. Некоторые магнитные защелки имеют настолько компактные габариты, что легко сравняться с обычными шариковыми.

Умные замки

Выше коротко было сказано о том, что есть магнитные замки, для управления которыми требуется наличие электрического тока. Такой замок называется электромагнитным и в нем применяется другой тип магнита. Есть также ручки с замком, которые называют конструкциями обратного действия. Во втором случае взаимодействие происходит не притягиванием, а отталкиванием. Для того чтобы закрыть дверь, необходимо дополнительно придавить ригель, чтобы он вошел в ответную планку. Открывается такой замок намного проще, т. к. в этом случае магниты притягиваются между собой. Преимуществом обратной схемы является отсутствие вероятности захлопывания. В закрытом состоянии шток находится без нагрузки.

Электромагнитные замки часто используются в тех случаях, где двери должны быть постоянно закрытыми и иметь возможность удаленной разблокировки. Такие конструкции можно наблюдать на входных дверях в подъезд. Они состоят из двух электромагнитов. Один из них установлен на полотно двери, а второй находится на дверной коробке. При наличии на них питания, они прочно прижаты друг к другу. Если вводится код или подается сигнал, то питание отключается и дверь открывается. Доступны электромагнитные замки и в классическом исполнении. В этом случае электромагнит находится внутри корпуса замка.
