Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

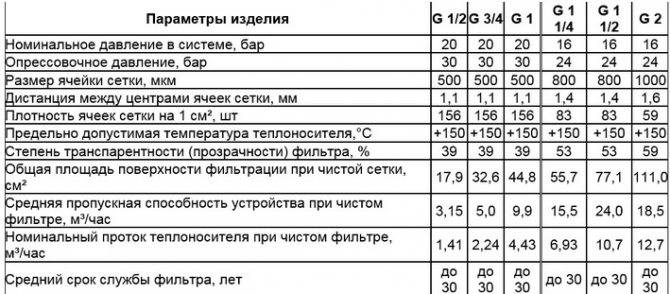

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

Из полипропилена – вваривается, и на этом точка…

С дополнительным магнитным улавливателем в отстойнике.

С промывочным краном.

На фланцах, при диаметре труб более 2 дюймов.

Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

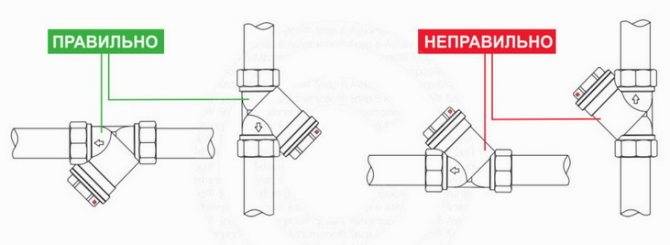

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Монтаж и обслуживание

В этой деятельности нужно придерживаться следующих критериев:

Размещать прибор лучше перед счётчиком. Хотя на деле для этого недостаточно пространства. По этой причине ставится косая модификация. Она оберегает механизм от засоров взвешенными элементами и защищает счётчик от урона.
Ставить косую модель нужно на трубе с горизонтальной позицией. Колба ставится внизу. Так облегчается промывка

Важно знать направление потока. Обычно на корпусе прибора есть стрелка, отражающая это направление

Монтировать косой прибор можно и на вертикальную трубу. Только поток должен следовать сверху вниз. Если такое устройство монтировать вверх отстойником, то грязь не проникнет в систему, но возрастёт вероятность поломки прибора. Ведь эта грязь будет препятствовать открытию краника.
Прямая модель. Она ставится только на горизонтальной зоне водопровода. Сохраняется некоторый простор для изъятия колбы (если это нужно).
Прибор с прямой промывкой ещё дополняется опцией автоматической промывки. Для этого монтируется обводная водопроводная петля и несколько краников. Они могут преобразовать направление потока на встречное.

При использовании фильтра несколько раз понадобится его разбирать, чтобы очистить или заменить сетку или картридж. Перед тем как разобрать прибор, нужно устранить давление в сети. Для этого останавливается подача воды.

В косых моделях есть пробки с удобными крышками, у которых шесть граней. Это сделано специально для гаечного ключа. Паранитовая прокладка удаляется. Ставится паклевая подмотка. Так соединения становятся герметичнее. А в дальнейшем улучшается функциональность устройства. Колбу у прямых фильтров с вертикальной позицией можно убрать гаечным ключом. Обратно колба ставится с новыми прокладками.

Убрать грязь из косой модели можно так: модель разбирается, грязь сливается. Извлекается сетка. Убираются загрязнения. Эта зона сушится сжатым воздухом. Повреждённая сетка меняется. В прямой модификации откручивается колба. Из неё выливается осадок. Сетка промывается. Сушится. Или ставится новый картридж.

Проще работать с моделями с автопромывкой. Периодически открывается кран внизу колбы. Очищается сетка и колба. Применяется водный поток под давлением. Затем вода следует в дренаж или в подставленную ёмкость. Для более удобной работы на сам водопровод ставят прибор автоматической промывки. Тогда вода следует потоком в обратном направлении. А очищение сетки проходит эффективнее.

Сегодня на рынке есть много моделей ФГОВ. Далее предложен ТОП-5 самых распространённых устройств.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц. Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

  • прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
  • в городских квартирах пригодится регулятор-ограничитель напора;
  • подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
  • эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

  • Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
  • Необходимо самостоятельно контролировать и пополнять засыпку.
  • Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Замена фильтра

При длительной эксплуатации фильтрующий элемент, конечно же, приходит в негодность, поэтому необходимо выполнить его замену новым. Процесс замены включает несколько этапов:

сначала необходимо отключить горячую и холодную воду. Потом открываются все краны, чтобы стравить остатки жидкости;
далее, используя гаечный ключ, выполняется откручивание старого фильтра. Также снимают хомуты со стены, если они использовались для крепления фильтрующего элемента;
после этого на местах крепления нового фильтра необходимо удалить старый уплотнитель, а потом намотать новый слой изоляционной ленты;
далее выполняется крепление фильтра к стене при помощи гаечного ключа

Во время работы необходимо обращать внимание на то, чтобы с положенных мест не съехали прокладки;
когда новый фильтр установлен, нужно открыть воду, чтобы проверить, есть ли протечки.

Замена картриджей в фильтрах патронного типа:

  • все начинается с того что перекрывается вода в трубах, а посредством открывания крана стравливается оставшаяся в трубах вода;
  • потом необходимо закрыть кран, который подводит воду к фильтру;
  • далее необходимо достать фильтр. После этого, используя специальный ключ, необходимо открутить съемный патрон;
  • устанавливается новый картридж и тем же путем прикручивается;
  • в завершение работы необходимо включить воду и проверить, нет ли протечек.

Как устроен фильтр механической очистки?

Устройство фильтра механической очистки

Чтобы понять, как правильно устанавливать фильтр рассмотрим подробнее из каких частей он состоит. Подробную схему устройства грязевика системы отопления можно увидеть на рисунке. Корпус обычно изготавливается из латуни. В промышленных моделях большого диаметра может использоваться чугун. Рабочая часть – это стальная мелкоячеистая сетка. Как правило, ее можно снимать для промывки или замены. Периодичность очистки грязевиков системы отопления зависит от разных параметров: жесткости воды в вашем регионе, давлении в трубопроводе, общем объеме теплоносителя, проходящего через фильтр. Есть также зависимость от материалов, из которых изготовлены трубы и комплектующие. Разные по устойчивости к коррозии материалы будут загрязнять теплоноситель с разной скоростью. Установить необходимую частоту можно опытным путем. На рисунке приведены способы установки фильтра в трубу с пояснениями по каждому из возможных вариантов. Как видим, и при вертикальной и при горизонтальной врезке, стакан для отложения отфильтрованных частиц должен находиться внизу.

Способы установки фильтра в систему

В заключении, следует добавить, что часто, для увеличения срока службы системы целесообразно использовать комбинацию фильтров. Например, грязевик для отопления и магнитный фильтр для котла. Или систему сетчатых очистителей установленных последовательно.

Особенности выбора для квартиры и загородного дома

При подборе этих устройств учитывается:

  • Размер задерживаемых фракций, исходное качество воды и целевое назначение фильтра. В подключаемых к централизованным линиям квартирах целесообразно устанавливать простейшие сетчатые фильтры с мелким размером ячеек или картриджные разновидности, при необходимости первичной очистки воды из скважин первыми ставятся уловители крупных фракций (от 100 мкм).
  • Потребность в выдержке высоких температур или скачков давления. При необходимости грубой очистки горячей воды приобретаются устройства с термостойкими фильтрующими элементами и корпусом. При нестабильном или чрезмерно высоком давлении предпочтение отдается дискам, металлическим сеткам или прочным мешкам, в особо сложных случаях в схему вводится редуктор.
  • Ожидаемая производительность и величина гидравлического сопротивления. В квартирах на высоких этажах не рекомендуется устанавливать модель с низкой пропускной способностью.
  • Габариты и вес устройства.
  • Качество используемых материалов и соединений.
  • Трудоемкость обслуживания, стоимость и доступность расходных материалов.
  • Комплектность фильтра (наличие манометров или штуцеров для их присоединения), потребность в дополнительных функциях.

Для справки! В целом для бытового пользования лучше подходят обычные грязевики или другие виды, промываемые вручную.

Промывные разновидности при всей своей эффективности в частных квартирах и загородных домах окупаются реже, как из-за высокой стоимости, так и из-за усложнения схемы их монтажа.

Особенности установки фильтра для воды под мойку

Конструкция фильтра под мойку более сложная, чем предыдущие варианты, в его составе имеется несколько фильтрующих элементов. Поэтому необходимо знать, как подключить фильтр для воды. Собирать устройство перед установкой не нужно, а непосредственно монтаж заключается в присоединении к трубе и фильтру некоторых частей.

Процесс выглядит следующим образом:

  • Выполняют соединение крана и тройника, проверяют герметичность соединения.
  • Полученный элемент соединяют с патрубком для холодной воды.
  • Закрепляют фильтр на стене, оставляя расстояние до пола не меньше 10 см.
  • На столешнице краник для чистой воды.
  • Выполняют подключение фильтра для воды к водопроводу.
  • Проверяют работоспособность установленного фильтра и герметичность соединений.

Необходимые инструменты и материалы

Неверная сборка системы фильтрации может повлечь выход из строя мембранного фильтра, а так же повысить расход воды в дренаж Чтобы самостоятельно произвести установку системы фильтрации водопроводной жидкости, нужно заранее подготовить все необходимые инструменты и материалы.

В комплект оборудования входят следующие элементы:

  • инструкция: руководство по установке, эксплуатации и обслуживанию;
  • картриджи: каждый должен храниться в отдельной колбе для сохранности активных веществ;
  • проходной краник или тройник;
  • 2 соединительных шланга – на выход и вход;
  • кран, предназначенный для очищенной воды;
  • ключ для откручивания и замены картриджей, фитинги;
  • прокладки;
  • кронштейн для надежной фиксации.

Некоторые системы дополнительно оснащены накопительным баком. Для монтажа фильтра понадобится:

  • разводной ключ и нож;
  • резак для труб;
  • сверла с различными диаметрами;
  • фум-лента и пакля.

Комплектующие

Устройство фильтра довольно простое. Он представляет собой сетку, заключенную в корпус. Последний имеет входящий и выходящий патрубок. Ниже патрубков располагается так называемый отстойник – место, где осуществляется фильтрация. На этом участке скорость движения воды уменьшается, поэтому крупные частицы (песок, ржавчина, ил) оседают в корпусе. Остальная часть воды стремится к сетке, где также происходит ее очищение.

Материалом для изготовления сетки обычно служит сталь, иногда – латунь или бронза.
В любом случае это металл, хорошо выдерживающий контакты с водой, механические повреждения, давление.

Корпус (колба) фильтра выполняется из металла или пластика, а также существуют комбинированные модели. Изделия из стали, или имеющие стальную коробку, подходят для труб горячего водоснабжения, пластиковые используются для очистки холодной воды.

В качестве фильтрующих компонентов картриджного устройства чаще других применяется полипропилен. Он обеспечивает качественную фильтрацию, отличается химической инертностью, стойкостью к воздействию биологических факторов.

Полипропилен наматывается из шнура, благодаря чему крупные взвеси остаются на наружной части картриджа
, а более мелкие оседают на закрученной поверхности шнура. Их хватает на довольно длительный срок и даже будучи заполненным такой картридж не становится причиной снижения давления воды в трубах.

Полипропиленовые картриджи выдерживают температуру в пределах 1-52С и подходят для очищения холодной и теплой воды. Фильтрация горячей жидкости производится посредством устройств, имеющих картридж из пропитанных особым веществом волокон на основе хлопчатобумажного материала. Температура воздействия на систему может достигать 93С.

Фильтрующие волокна могут иметь дополнительное угольное напыление, благодаря чему они приобретают возможность очищать воду и от хлора. Хотя это обычно является задачей картриджей тонкой очистки, которые устанавливаются после рассматриваемого вида устройств.

Устройство и разновидности

Чаще всего данные фильтрующие устройства выпускаются из латуни и имеют резьбу для соединения с трубами. Такие виды фильтров рассчитаны на работу с металлическими трубопроводами. Но не всегда в доме установлены такие коммуникации. Все чаще на смену металлу приходит более экономичный полипропилен. В этом случае латунные конструкции не всегда подходят и их заменяют несъемными, смонтированными в полипропиленовый корпус.

Виды фильтров для грубой очистки воды

Такое устройство устанавливается перед счетчиком еще во время монтажа трубопроводной системы в квартире с помощью сварки. При выходе из строя фильтра приходится заменять не только сам прибор, но и целый участок трубы.

Всего же выделяют несколько видов фильтров для установки перед счетчиками:

  • самопромывные;
  • промывные;
  • непромывные.

В первом случае весь крупный мусор скапливается на дне специального стакана. Внизу стакана имеется кран, который позволяет время от времени производить очистку фильтрующего прибора от грязи. В промывных фильтрующих элементах проблема загрязнения решена достаточно просто – пробка вывинчивается, и прибор промывается.

Они имеют латунный литой корпус и стакан, в котором собирается задержанный мусор. Для удобства этот стакан косой. Прочистить такой прибор может любой хозяин квартиры. Для очистки достаточно гаечным ключом отвинтить пробку и промыть установленную в нем сетку. Срок службы таких конструкций ограничен 20 годами, но это при систематической очистке.

Сетчатый фильтр-грязевик

Выпускается двух видов – прямой и косой. В прямом фильтрующий элемент располагается перпендикулярно движению напора. В косом корпусе сетка расположена под углом примерно 45 градусов. Прямой фильтр перед счётчиком устанавливается на трубопровод только горизонтально, тогда как косой ставится как на горизонтальные, так и на вертикальные трубы при условии верхней подачи воды.

Как почистить сетчатый фильтр (в прямом или косом исполнении):

Для того чтобы почистить фильтрующее устройство, вам понадобятся:

  • емкости для слива отходов и промывки деталей;
  • разводной ключ;
  • средство от ржавчины;
  • сантехническая ФУМ-лента.

Прочистка прибора проводится следующим образом:

  • Перекрывается доступ воды в систему.
  • С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).
  • Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
  • Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.
  • С помощью разводного ключа устройство собирается в обратном порядке.
  • Восстанавливается водоснабжение и проверяется работоспособность системы.

Магистральный фильтр с функцией промывки

Он состоит из металлического корпуса и колбы с фильтрующей сеткой и краном, расположенным в нижней части устройства. Выпускаются отдельно для холодного и горячего водоснабжения. Корпус для ХВС сделан из высокопрочного прозрачного полимера, для ГВС из металла.

Картриджный (патронный)

Изготовлен из пластика, имеет прозрачную колбу, в которую помещается картридж. В зависимости от установленного элемента позволяет фильтровать не только механические частицы, но и улучшать химический состав жидкости.

Высокоскоростная напорная система

Представляет собой колонну, изготовленную из инертного материала, в которую помещён абсорбирующий наполнитель. На резервуар устанавливается блок управления, который в автоматическом режиме контролирует процесс очистки. Конструкция имеет большие размеры, применяется для очистки воды из скважин, в которой присутствует глина, грунт, песок. Удерживает частицы от 30 мкм.

Магнитный или сетчатый фильтр ставить?

Магнитные фильтры являются более эффективными средствами защиты, т.к. помимо механических примесей они задерживают ферромагнитные включения, такие как окалина, ржавчина в большом количестве находящиеся в современных устаревших трубопроводах.

И даже если у вас стоят новые трубы, это не исключает попадания ржавчины в новые системы, т.к. большинство трубопроводов в российских городах не менялись много десятков лет и проблемы корродирующих трубопроводов и засорения окалиной труб никак не решаются.

Цена магнитного фильтра не намного больше, чем стоимость сетчатого фильтра грубой очистки. Поэтому если вы обладаете финансовой возможностью рекомендуем всегда устанавливать на трубопровод магнитные фильтры грубой очистки воды как перед счетчиками, так и перед другими приборами, если это требуется дополнительно.
