Распределительная гребенка системы отопления: виды, назначение, подключение и монтаж

Назначение устройства

Гребенка для теплых полов своей конструкцией напоминает тепловые коллекторы, которые устанавливают вместе с гидрострелкой. Размещают гребенку в месте сбора окончаний греющих трубопроводов после их укладки на поверхности пола. Ее прямое назначение заключается в:

Обеспечении нужным количеством теплоносителя обогреваемых помещений. Достигается это регулированием подачи с помощью специальных вентилей.
Снижении температуры воды до рабочих параметров, которые не должны превышать +45°C.

Основную часть коллектора составляют две параллельные трубы для прямой и обратной подачи теплоносителя. На них расположены патрубки, к которым и подсоединяют концы трубопроводов обогрева. При монтаже гребенки теплого пола два основных коллектора подключают к соответствующим трубопроводам отопительной системы.

В этом видео вы узнаете о видах и основных отличиях гребенки:

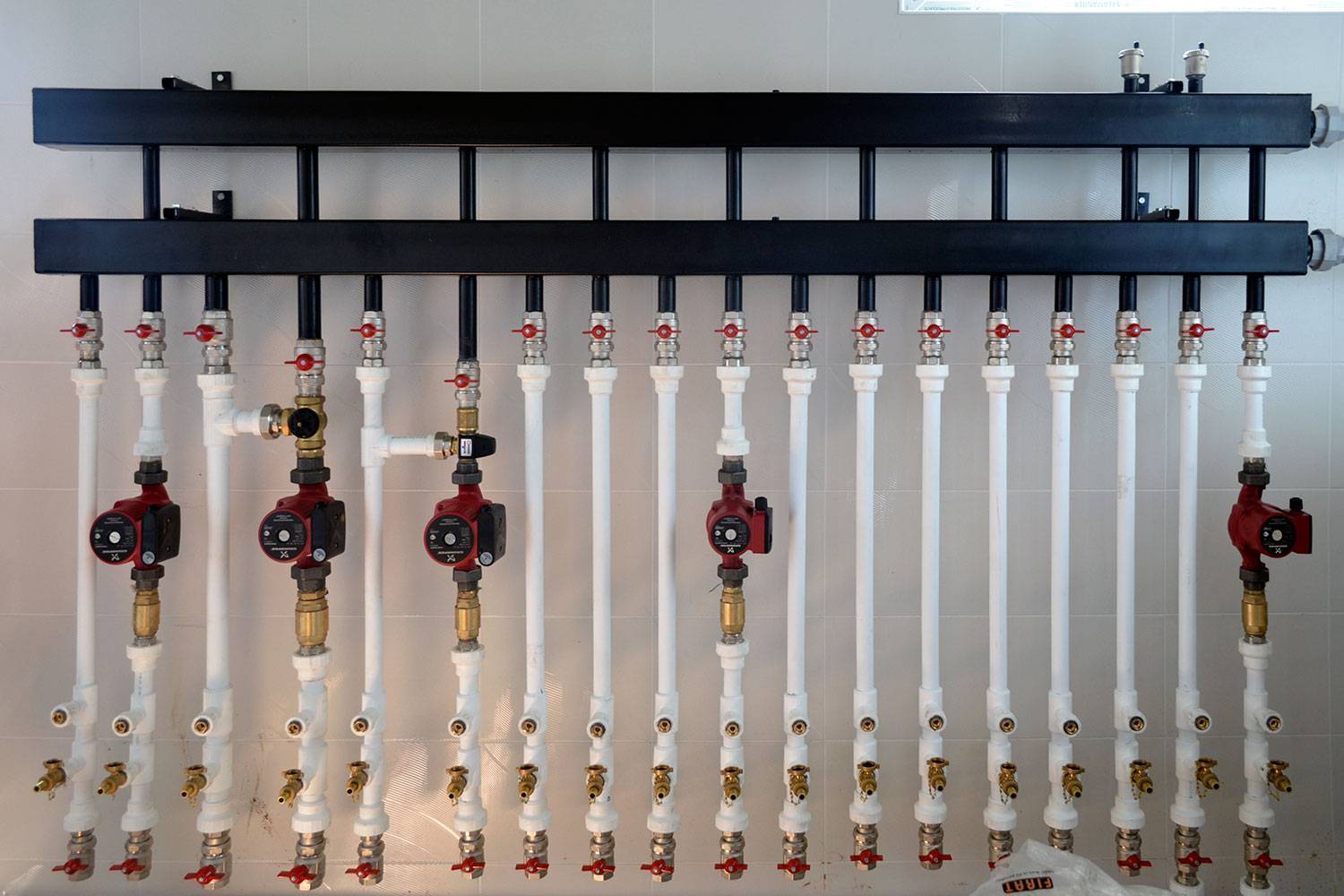

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

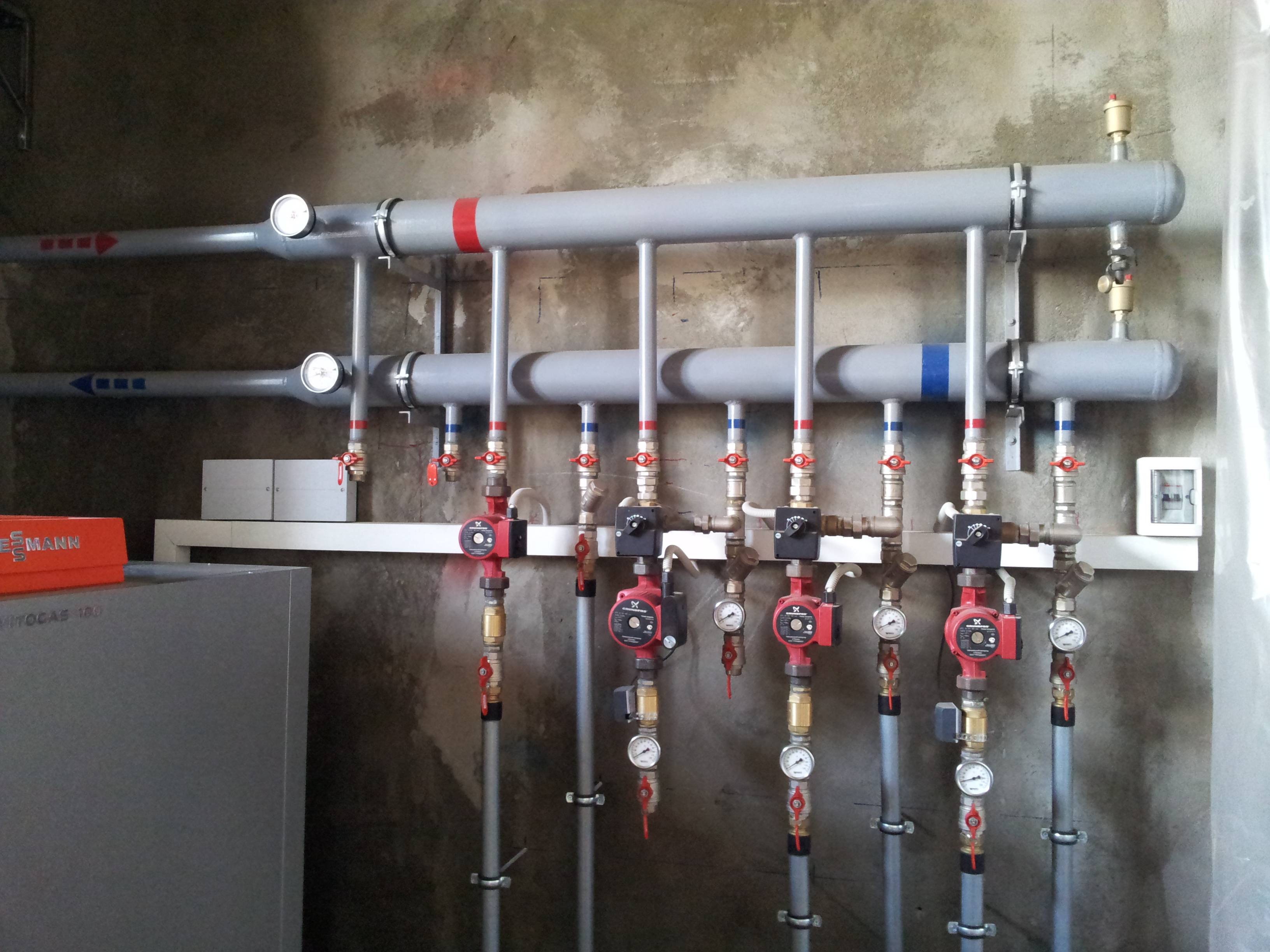

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Самостоятельный монтаж коллектора

Ознакомившись с принципом работы и устройством коллекторной гребенки, можно сделать вывод, что смонтировать такой отопительный прибор можно самому. Вот несколько советов и правил, которым нужно следовать при монтаже:

выбирать и монтировать гребенку лучше всего на этапе проектирования отопительной системы, так как внедрение данного агрегата в уже работающую систему весьма сложно и практически нереально;
нишу под ящик или коллекторную гребенку нужно расположить на небольшом расстоянии над полом, таким образом, чтобы эту гребенку было удобно обслуживать, а дверцы шкафчика, при их наличии, открывались полностью;

Расположение ниши под коллекторную гребенку

вам потребуется установить расширительный бачок, если его у вас нет, объемом не менее 10% от объема всей циркулирующей жидкости в системе. Устанавливать бачок рекомендуют перед основным циркуляционным насосом, таким образом бачок будет защищён от гидроударов;
наличие циркуляционного насоса на каждый контур необходимо, если протяженность контура весьма большая, а мощность насоса, установленного на котле невелика;
при монтаже коллекторной гребенки лучше всего применять специальные металлические хомуты, которые будут крепиться к стене и крепко держать всю конструкцию. Для крепления труб можно использовать пластиковые хомуты.

Более подробные советы и сам процесс сборки распределительной гребенки можно найти в видео-блоке. Также там можно понаблюдать за работой профессионала и взять какие-то хитрости на вооружение.

Рекомендуем не пожалеть денег и времени и обратиться к специалисту, который поможет выбрать нужную распределительную гребенку. Однако если вы решили все же разобраться в данной проблеме сами, то следует помнить, что распределительная гребенка – это малая часть всей отопительной системы, которую нужно отладить и настроить под определенные потребности. А для этого вам потребуется чуть больше знаний и информации в данной сфере.

Для чего необходима гребенка системы отопления

Раньше при строительстве домов использовалась магистральная разводка труб, которая в настоящее время считается очень неудобной. Квартиры отапливались неравномерно, и никто не мог выровнять в трубах давление. Сегодня это проблема решена, потому что была создана распределительная гребенка для отопления. Для устранения проблемы в домах с готовой системой отопления разводку труб необходимо менять на коллекторную систему.

Что происходит после установки гребенки для отопления:

давление в трубах выравнивается по всему помещению;
исчезает проблема, связанная с резким охлаждением воды в ванной, когда в другом месте включается кран;
дом начинает отапливаться равномерно.

Это лишь некоторые достоинства коллекторной разводки труб после установки гребенки для отопления. Чтобы по максимуму уменьшить неравномерную подачу воды, прибор устанавливают как для горячей, так и для холодной воды. На нем устанавливают специальные краны, которые перекрывают водный поток в отдельном узле. Это пригодится в таких случаях, когда начинает протекать унитаз в туалете или в ванной сломался кран.

Гребенка – для чего нужна

Гребенка для водяного контура выполняет важные функции. Она повышает эффективность эксплуатации пола. От котла отходит 2 провода – подающий, обратный. По ним циркулирует теплоноситель – вода. Для каждой комнаты ставится свой контур, в квартире, доме их может быть примерно 10 или даже больше. По ним нужно равномерно распределить воду. Подача проводится по потребности комнаты в соответствии с ее площадью. Это помогает сделать гребенка.

Обогрев пола – это низкотемпературная система, где теплоноситель прогревается до 55 градусов максимум. Для создания комфортного отопления нужно установить для системы определенный температурный график – между 35 и 45 градусами. Котел не сможет реализовать эту задачу, поэтому именно гребенка отвечает за регулирование.

Принцип работы распределительного коллектора отопления

Механизм работы гидроколлектора прост. Распределительная гребенка отопления получает нагретую воду из котла и подает ее в систему отопления дома через отдельные трубопроводы. Частично остывшая жидкость в радиаторе через специальную трубу возвращается в гребенку. Это позволяет равномерно нагревать все радиаторы, вследствие чего температура в доме поддерживается на одинаковом уровне.

Обладателям двухэтажного дома придется устанавливать гидроколлектор на каждом этаже. Это позволит управлять температурным режимом в каждой зоне отдельно. Кроме того, если произойдет какая-то поломка в системе, у вас будет возможность отключить один коллектор и временно греться на оставшемся с теплом этаже дома.

Назначение распределительной гребенки

В упрощенном виде гребенку можно представить как трубу с заглушкой на конце и несколькими отводами в виде патрубков, позволяющими направлять теплоноситель по отдельным точкам. Количество отводов бывает разным — это зависит от конкретной системы отопления и числа отопительных приборов, планируемых к подключению.

С помощью коллектора оптимизируются потоки теплоносителя в отопительном контуре. Он также сглаживает скачки давления (гидроудары), появляющиеся из-за срабатывания котельной автоматики, регулирующей температурные режимы.

Гребенки отопления нужны для обустройства теплых полов, но и в радиаторных отопительных системах они тоже используются. К коллектору радиаторы подключаются по лучевой схеме, т.е. каждый из них имеет свою подающую трубу и обратную, по которой теплоноситель возвращается в коллектор.

Такое распределение тепла обеспечивает равномерный нагрев радиаторов и дает возможность регулировать температуру в отдельно взятой комнате или вовсе отключать ее от системы отопления.

Еще одно назначение гребенки заключается в подсоединении дополнительных устройств — например, в доме, где уже есть отопление, построен бассейн, и теперь требуется обеспечить подогрев воды в нем. К ней можно подключить и второстепенные энергетические источники — допустим, солнечные батареи.

Перечислим, чем будет выгодно приобретение гребенки:

равномерное распределение теплоносителя, облегчение температурного контроля;
локальная установка заданных температур, обогрев только нужных помещений;
защита отопительной сети от гидравлических ударов.

Имеющиеся в продаже распределительные гребенки на сегодня — это экономически эффективное и высокотехнологичное оборудование с массой датчиков, которые отслеживают температуру, реагируют на отклонения, сигнализируют о неполадках и т.п.

Что нужно знать о минусах

После того как преимущества использования распределительных гребенок в отопительных системах стали понятными, имеет смысл остановиться на некоторых минусах:

Высокая цена. Коллекторы изготавливают из прочного качественного металла, стоимость которого выше средней. Высокоточная запорная комплектация тоже стоит дорого. Чем больше контуров обслуживает гребенка, тем выше расходы на ее оснащение.
Коллекторное отопление без циркуляционного насоса не работает. Следовательно, надо готовиться к дополнительной оплате электроэнергии.
Расход труб в коллекторных отопительных системах в несколько раз выше, чем в обычных, так как к каждому прибору нужно тянуть отдельную петлю. Все это усложняет и удорожает монтажные работы.

Коллекторная система по мнению специалистов и тех, кто ею уже пользуется, самая современная, надежная и эффективная. Но при этом дорого обходится и ее обустройство, и эксплуатация.

Недостатки гребенок.

К недостаткам гребенок можно отнести: 1. Окно остаётся зафиксированным, но не закрытым. Если помещение находится на нижних этажах, то оно становится доступным для злоумышленника. 2. Для маленьких детей это не оконный замок, а скорее, что-то интересное, которое надо потрогать и преодолеть. 3. Даже если створка находится в откидном положении, воздушный поток распространяется не только вертикально, но и горизонтально и находится рядом с окном не всегда приятно и полезно. 4. Окно открыто, а значит, все его шумозащитные свойства пропадают. 5. Даже при самом маленьком из возможных открываний створка открывается/откидывается по трём сторонам периметра и общая площадь щели получается достаточно большой, поэтому, при отрицательных температурах помещение быстро выхолаживается. Зимой, ночью, вряд ли вы сможете использовать гребенку, будет очень холодно.

Клапаны приточной вентиляции.

Однако необходимость доступа свежего воздух в помещение остаётся и при отрицательных температурах. Обеспечить этот доступ помогают оконные вентиляционные клапаны. О приточной вентиляции подробно рассказано на странице вентиляция окон, о видах клапанов на странице клапаны приточной вентиляции. Если с помощью оконных клапанов вы собираетесь решить проблемы: запотевания окон, духоты помещения, «плачущих» окон, образования плесени на оконных откосах, то вполне достаточно клапана средней производительности. Проблему же явного недостатка свежего воздуха, т.е. «чтобы дышать» при закрытых окнах, можно решить с помощью установки клапанов с большей производительностью или нескольких клапанов средней производительности.

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
С этой же стороны следует подключать и бойлер косвенного нагрева.
Линии подачи теплоносителя подсоединяют сверху или снизу.
Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.

Расчет пропускной способности гребенок

В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.

Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):

n=n1+n2+n3+n4

где:

n — площадь сечения коллектора,
n1,n2,n3,n4 — площади сечений патрубков.

Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте. Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.

Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе. Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.

Комплектация

Обычная комплектация гребенки для теплого пола состоит из следующих элементов:

Металлический шкаф, монтируемый на стене.
Термометр.
Сливной кран с пробкой.
На каждую ветку автоматический воздухоотводчик.
Арматура.
Наличие термостатических вентилей.
Расходомеры.

В зависимости от производителя, комплектация может отличаться. Безусловно, чем она полнее, тем она получается дороже. Процесс контроля температуры осуществляется термостатическими вентилями. Они могут настраиваться вручную или работать полностью в автоматическом режиме. Последний вариант намного удобней и практичней, ведь так температура настраивается в зависимости от температуры на улице и в помещении.

Особенности установки и стоимость

Прежде всего, нужно выбрать место для монтирования коллектора. Лучше всего поставить это оборудование таким образом, чтобы оно располагалось на минимальном удалении от регулируемых отопительных контуров.

По высоте, установка должна быть выше отопительных труб. В противном случае, будет сложно стравить воздух, который может быть в трубах. Для размещения аппаратуры нужно смонтировать специальный шкаф.

Он может быть открытым или закрытым. В первом случае, это практически металлический каркас, во втором — это пластиковый или деревянный шкафчик. Удобнее всего оборудовать для этой цели нишу в стене.

Важной частью является регулировка вентилей. При продаже, к устройству прилагается схема их регулировки, которая выполнена в виде специальной таблицы

Гребёнка для теплого пола Giacomini . Для проведения этой операции нужно с каждого вентиля снять колпачок (сделать это, естественно, надо до подключения воды к коллектору)

Затем, специальным шестигранным гаечным ключом закрутить его полностью. После этого, в соответствии с таблицей, открыть вентиль на нужное число оборотов.

Для проведения этой операции нужно с каждого вентиля снять колпачок (сделать это, естественно, надо до подключения воды к коллектору). Затем, специальным шестигранным гаечным ключом закрутить его полностью. После этого, в соответствии с таблицей, открыть вентиль на нужное число оборотов.

Проведённая регулировка позволит работать гребёнке надёжно и сбалансировано в течение долгого времени.

Приведём примерные цены для различных конфигураций:

Рекомендуется покупать изделия, которые относятся к известному и надёжному брендовому производителю. Это позволяет заменять или дополнять части со стопроцентной совместимостью.

Если в квартире установлено несколько отопительных систем для тёплого пола, то может понадобиться и несколько гребёнок.

Шкаф под гребёнку

Далее устанавливается шкаф, в котором располагается узел. Основная функция — держать распределитель закрытым. Если задуман встроенный узел, то в стене вырезается место под шкаф.

Фото 2. Шкаф коллектора отопления для теплых полов. Он скрывает от глаз всё отопительное оборудование.

Приобретение коллекторного шкафа значительно упростит установку и обслуживания узла.

Все трубы и переключатели закрыты от посторонних глаз, там же помещаются циркулирующие насосы. Сам шкаф компактный, что позволяет крепить его к стене или встроить.

Наружные шкафы имеют заметные габариты, обычно 1х2 метра, но размер может варьировать в зависимости от количества насосов и прочих дополнений.
Встроенные — находятся в стене, снаружи видно только дверцу. Это сочетается со скрытой проводкой и трубами, проведёнными под напольным покрытием. В целом это имеет эстетичный вид.

Установка насосов потребует электропроводки соответствующей мощности, обычно это отдельный кабель. Электропроводку проектируют заранее с учётом наличия электронных устройств.

Оптимальный вариант для размещения узла — помещение, которое не пострадает в случае прорыва трубы или протечки. Жилое помещение или кладовая не подойдут. Узел будет эксплуатироваться длительное время, поэтому появления жидкости не избежать хотя бы по причине изношенности вентилей. Отдельное помещение позволит обнаружить неполадки быстрее.

Рассчитывать размеры шкафа можно исходя из средних размеров оборудования: от 0,5 до 1,5 метров — это определяется в процессе проектирования системы. Этапы:

Сначала устанавливается гребёнка, и подводятся трубы.
Шкаф устанавливается на выбранное место. Для встроенного шкафа предварительно подготавливается отверстие в стене.
По схеме собирается узел, устанавливаются дополнительные приборы клапаны, вентили, краны и прочее.
Коллектор включается и проверяется.

Принцип действия распределительной гребенки для отопления

В реальности она имеет простую конструкцию, состоящую из незначительного числа приспособлений и узлов. Именно поэтому она заслужено пользуется огромной популярностью у покупателей для установки в систему отопления индивидуального домостроения.

Базовые составные рабочие элементы:

Подающий коллектор;
отводной коллектор;
шаровой регулирующий кран;
запорный-регулирующий вентиль;
подпиточный кран системы отопления;
регулировочный вентиль расхода теплоносителя;
воздухоотводчик.

Принцип функционирования установки довольно простой:

Нагретый в отопительном котлоагрегате теплоноситель поступает в подающий коллектор.
В котором он пропорционально распределяется между подающими патрубками соединенными с внутридомовыми отопительными трубами и радиаторами в каждой отапливаемой комнате.
После того как горячий теплоноситель поступает в отопительные приборы, происходит процесс теплоотдачи через конвекцию и радиацию от горячей воды к воздуху в комнате.
Охлажденный теплоноситель попадает в обратный трубопровод по которому следует в обратный коллектор-распределитель и далее опять поступает к котлоагрегат для следующего цикла нагрева.

Расчет пропускной способности гребенок

n=n1+n2+n3+n4

где:

n — площадь сечения коллектора,
n1,n2,n3,n4 — площади сечений патрубков.

Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра (+)

Классификация гребенок

Продукцию принято разделять по нескольким показателям. Распределительная гребенка может быть изготовлена из различных материалов.

Полипропилен. Недорогое, надежное изделие. При установке ориентируются на качества теплоносителя. Не рекомендуется устанавливать в системы с высоким давлением и температурой.

Цветные металлы. Продукция из латуни, бронзы считается очень надежной и долговечной. Гребенка для отопления из этих материалов не подвержена коррозии, стабильно работает при любых температурах и давлении.

Сталь. Различают два вида данной продукции. Изделия могут быть сделаны из черного металла с антикоррозийным покрытием (хром, никель) и нержавеющих сплавов.

Не рекомендуется на системы отопления в многоквартирных домах, особенно старого жилищного фонда, ставить изделия из обычной стали с покрытием. Наводки, блуждающие токи оказывают разрушительное воздействие на металл. Если же гребенка для отопления сделана из нержавейки или латуни, устраняется причина возникновения коррозии. Прослужит она существенно дольше. Коммунальные службы ограничивают показатели горячей воды по температуре и давлению, поэтому в квартирах можно ставить полипропиленовые изделия.

Разновидность по системе сбора

Кроме материала изготовления, распределительная гребенка может быть исполнена с характерными особенностями конструкции, среди которых отмечают несколько показателей.

Количество ответвлений. Рассчитывается их число при проектировании. Некоторые модели гребенок могут соединяться резьбовыми соединениями для монтажа блока нужной конфигурации.

Простые. Представляют собой коллектор с выводами одинакового сечения для выравнивания давления в системе.

Народные умельцы могут и своими руками собрать нужную конструкцию, но делать это рекомендуется людям, знающим тонкости производства и требования к изделию, которые обеспечат качество работы. Неверно собранная распределительная гребенка может снизить эффективность обогрева и привести к разбалансировке системы в целом.

Однако некоторые мастера считают что, используя больший объем корпуса коллектора, который делается только вручную, эффективность работы повышается. Утверждение спорное, поскольку современные производители проводят серьезную исследовательскую и испытательную работу, запуская модель в серию.

Корпус распределительной гребенки

Критерии выбора готовой конструкции

Когда нет желания или возможности самостоятельно изготовить распределительную гребёнку, можно выбрать и купить уже готовое приспособление. Оно будет стоить значительно дороже, чем самодельное, но поможет сохранить несколько часов, которые понадобились бы на создание гребёнки своими руками.

Наиболее значимыми среди них являются:

Материал. Сначала следует определиться с тем, из чего будет изготовлена распределительная гребёнка. Производители выпускают стальные, полипропиленовые, а также изделия из цветных металлов. Каждый вариант применяется для определённого типа отопительной системы и помогает добиться максимальной эффективности при минимальной потере тепла.
Пропускная способность. От величины этого параметра зависит, насколько хорошо будет справляться гребёнка с возложенными на неё функциями

Важно выбирать вариант, который будет способствовать беспрепятственному движению теплоносителя по всем узлам системы.
Давление. Во время покупки приспособления следует учитывать не только рабочее давление в системе, но и возможные перепады

Устройство должно быть рассчитано на изменение этого показателя и продолжать работу при его незначительных колебаниях.
Энергопотребление. Для малообеспеченных людей этот параметр является одним из наиболее важных. Бо́льшая часть финансовых затрат идёт на оплату электроэнергии, обеспечивающей работу все системы.
Возможность расширения. Очень важно предусмотреть её, так как в доме могут появляться новые приборы отопления, которые нужно будет подключить к системе.

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;
разводные ключи.

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
Тройники.
Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Как виды есть

Следует отметить что, каких-либо кардинальных вариаций подобного оборудования нет, а вот основные отличия зависят, прежде всего, от материала из которого был изготовлен коллектор, количества контуров и дополнительно встроенных вспомогательных устройств.

Производство таких гребёнок не зависимо от сложности и многофункциональности оборудования может быть налажено лишь при использовании очень стойких к внешним факторам материалов, учитывая это, выделяют следующие виды коллекторов:

стальные
полимерные
медные
латунные

Количество контуров варьируется от 2 до 12 штук. В случае увеличения отопительного оборудования можно легко добавить недостающие контуры к системе. Уровень сложности конструкции также может быть разным, поэтому выделяют такие виды распределительных гребёнок:

Тип коллектора будет зависеть от системыпростые, которые не снабжены какими-либо вспомогательными деталями для регулирования работы устройства;
усовершенствованные, с вмонтированными элементами контроля, автоматикой, специальными датчиками и большим количеством арматуры.

Простейший вариант распределительного коллектора отопления представляет собой железную трубку с определённым количеством ответвлений и двумя соединительными отверстиями по бокам. Что касается более сложных моделей, то они могут оборудоваться следующими дополнительными устройствами, а именно:

датчиками, осуществляющие учёт уровня температуры и давления;
блоками контроля подачи теплоносителя;
автоматическими термостатами, главной задачей которых сохранять давление системы в пределах нормы, а в случае превышения максимально допустимых значений автоматически уменьшать его;
электронными клапанами и смесителями, чья работа направлена на поддержание заранее запрограммированной температуры.
автоматические воздуховыпускные устройства и клапаны для слива воды.

Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения
