Расчет системы отопления частного дома: формулы и примеры

Тепловой расчёт отопления: общий порядок

Классический тепловой расчёт отопительной системы являет собой сводный технический документ, который включает в себя обязательные поэтапные стандартные методы вычислений.

Но перед изучением этих подсчётов основных параметров нужно определиться с понятием самой системы отопления.

Система отопления характеризуется принудительной подачей и непроизвольным отводом тепла в помещении.

Основные задачи расчёта и проектирования системы отопления:

наиболее достоверно определить тепловые потери;
определить количество и условия использования теплоносителя;
максимально точно подобрать элементы генерации, перемещения и отдачи тепла.

При постройке системы отопления необходимо первоначально произвести сбор разнообразных данных о помещении/здании, где будет использоваться система отопления. После выполнить расчёт тепловых параметров системы, проанализировать результаты арифметических операций.

На основании полученных данных подобирают компоненты системы отопления с последующей закупкой, установкой и вводом в эксплуатацию.

Отопление – это многокомпонентная система обеспечения утверждённого температурного режима в помещении/здании. Являет собой обособленную часть комплекса коммуникаций современного жилищного помещения

Примечательно, что указанная методика теплового расчёта позволяет достаточно точно вычислить большое количество величин, которые конкретно описывают будущую систему отопления.

В результате теплового расчёта в наличии будет следующая информация:

число тепловых потерь, мощность котла;
количество и тип тепловых радиаторов для каждой комнаты отдельно;
гидравлические характеристики трубопровода;
объём, скорость теплоносителя, мощность теплового насоса.

Тепловой расчёт – это не теоретические наброски, а вполне точные и обоснованные итоги, которые рекомендуется использовать на практике при подборе компонентов системы отопления.

Как рассчитать теплоотдачу

Для того, чтобы рассчитать теплоотдачу в отоплении, надо обратиться к потребности в обогреве каждого конкретного помещения и высчитать, и отбросить отдачу тепла всеми проводниками этого строения.

Вся площадь передающей тепло поверхности находится в зависимости от типа установленного прибора, способа его крепления с трубами отопления и точного расположения в географии строения. Эти же вещи оказывают немалое влияние на силу потока теплого воздуха, который ощущается от прибора.

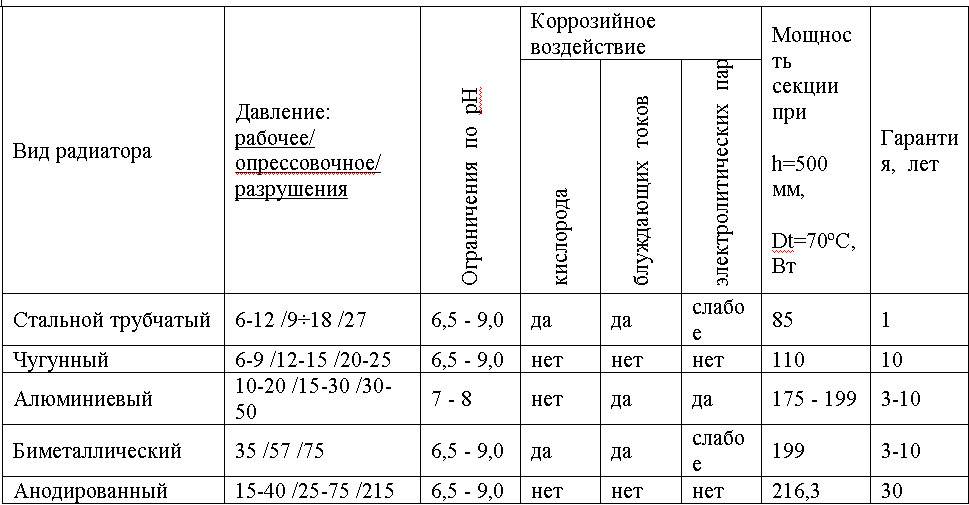

Таблица теплоотдачи радиаторов

Пример №1

Подсчеты для приборов нагревания исследуемой нагревательной конструкции – отдачу тепла отопительным прибором под значением Q можно рассчитать по специальной формуле:

Qпр = qпр*Ap.

Надо помнить, что прибегать к ней можно лишь тогда, когда не является тайной показатель поверхностной плотности теплового прибора qпр (Вт/м2).

Пример №2

Из этих же параметров можно вывести и расчетную площадь Ар. Стоит держать в голове, что этот показатель для абсолютно любого приспособления, предназначенного для отопления, никаким образом не зависит от того, какой теплоноситель бежит по трубам:

Ар= Qnp/qnp,

здесь Qnp – это уровень необходимой для конкретного помещения отдачи тепла прибором.

Пример №3

Тепловой расчет отопления предполагает, что для выяснения теплоотдачи прибора для конкретного помещения берется формула:

Если расшифровывать значения, то Qп – это необходимость тепла в строении, Qтр – совместная отдача тепла всеми элементами системы обогрева, которые смонтированы в комнате.

Подсчет цифр тепловой нагрузки, которая ляжет на систему, означает работу не столько с самой отопительной батареей, но и с прикрепленными к ней трубами отопления, а также транзитным теплопроводом, в том случае, когда такой прибор предусмотрен.

В этом µтр – коэффициент, обозначающий поправку, имеющую под собой информацию о частичной отдаче тепла системой, нужную для создания одной и той же температуры в строении.

На расчет тепловой энергии на отопление влияет также способ установки отопительных труб. Если они открыты, то цифра — 0,9; если частично погружены в стену — 0,5. При полном закрытии внутри стены — 1,8.

Батареи, закрытые экраном

Пример №4

Общая теплоотдача (Qтр – Вт) всех элементов системы рассчитывается по формуле:

Qтр = µkтр*µ*dн*l*(tг – tв)

Если расшифровать значения, то kтр – коэффициент отдачи тепла конкретного участка трубопровода d – диаметр рассчитываемой трубы снаружи, l – длина отрезка. Цифры, скрывающиеся за буквами tг и tв отвечают за температуру теплоносителя и обогреваемого им воздуха.

Пример №5

Существует также формула расчета отдачи тепла:

Qтр = qв*lв + qг*lг

Она предназначена для расчета уровня отдачи тепла для теплопровода, работающего в строении. Показатели стоит отыскать в особой литературе. В этих изданиях указаны определение тепловой мощности системы отопления – определение отдачи тепла вертикально (qв) и горизонтально (qг).

Расчет отопления для частного дома всегда имеет в виду, что нагревательные приборы в виде панелей или имеющие гладкие трубы, отдают тепла намного больше, чем стандартные батареи времен СССР.

Также они могут похвастаться площадью экм разительно отличающуюся от цифры их физической площади. Экм приборов с более низкой эффективностью меньше второго показателя.

Современные панельные радиаторы

Но стоит учесть, что двойной замер расчета тепловой энергии на отопления, отменили в 1984 году с отменой экм. Теперь площадь прибора нагревания измеряется только в квадратных метрах.

Норматив потребления отопления на кв м

горячее водоснабжение

1 2 3

Многоквартирные жилые дома, оборудованные централизованным отоплением, холодным и горячим водоснабжением, водоотведением с душем и ваннами

Длиной 1650-1700 мм 8,12 2,62

Длиной 1500-1550 мм 8,01 2,56

Длиной 1200 мм 7,9 2,51

Многоквартирные жилые дома, оборудованные централизованным отоплением, холодным и горячим водоснабжением, водоотведением с душем без ванн

7,13 2,13 3. Многоквартирные жилые дома, оборудованные централизованным отоплением, холодным и горячим водоснабжением, водоотведением без душа и ванн 5,34 1,27

Норматив потребления отопления МКД

Далее рассмотрим, что такое норматив потребления, установленный для отопления, и как он формируется.

На основании Правил 354 качество обогрева оценивают с учетом изменения температуры воздуха в помещении.

Тепловой носитель (обычно вода) нагревается до заданной температуры и циркулирует в системе отопления.

Тепло от теплоносителя поступает в атмосферу, как правило, благодаря радиаторам отопления.

Нормативы потребления коммунальных услуг в Москве

№ п/п

Наименование организации

Тарифы с учетом НДС (рублей/куб.

м)

холодная вода

водоотведение

АО «Мосводоканал»

35,40

25,12

Примечание. Тарифы на холодную воду и водоотведение для населения города Москвы не включают в себя комиссионное вознаграждение, взимаемое кредитными организациями и операторами платежных систем за услуги по приему данных платежей.

Нормы отопления на 1 квадратный метр

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. В таком случае необходимые расчеты производятся при использовании формулы: С*100/Р=К, где К- мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике; С- площадь помещения.

Основные нормативы потребления тепловой энергии на отопление

В большинстве случаев виной всему износ городских тепловых сетей, при котором вырабатываемая энергия частично уходит в воздух.

https://www.youtube.com/watch?v=Yoq13EYaDe4

Как бы то ни было, нормы отопления не соблюдаются, поэтому потребители имеют полное право подать соответствующую жалобу и потребовать перерасчета тарифных планов.Выбор той или иной методики расчетов зависит от того, установлен ли в доме и квартире тепловой счетчик.

В отсутствие общедомового счетчика тарифы рассчитываются согласно нормативам, а те, как мы уже выяснили, определяются местными органами власти.

Это производится посредством специального указа, в котором также определяется график выплат – будете ли вы платить круглый год или же исключительно в период отопительного сезона.

Сколько составляют нормативы потребления коммунальных услуг в Москве в 2019 году

№ 41 «О переходе на новую систему оплаты жилья и коммунальных услуг и порядке предоставления гражданам жилищных субсидий», действует показатель на теплоснабжение:

расход энергии тепла для обогрева квартиры – 0,016 Гкал/кв. м;
подогрев воды – 0,294 Гкал/чел.

Жилые дома, оснащенные канализацией, водопроводом, ваннами с горячим центральным водоснабжением:

водоотведение – 11,68 м³ на 1 человека в месяц;
горячая вода – 4,745.
холодная вода – 6,935;

Жилье, оборудованное канализацией, водопроводом, ваннами с газовыми нагревателями:

водоотведение – 9,86;
холодная вода – 9,86.

Дома, имеющие водопровод с газовыми нагревателями у ванн, канализацией:

9,49 м³ на 1 человека в месяц.
9,49;

Жилые строения гостиничного типа, обустроенные водопроводом, горячим водоснабжением, газом:

холодная вода – 4,386;
горячая – 2, 924.
водоотведение – 7,31;

Нормативы потребления коммунальных услуг

Оплата электроэнергии, водоснабжения, водоотведения и газа производится по установленным нормам если не установлен индивидуальный прибор учета.

С 1 июля по 31 декабря 2015 г. – 1,2.
С 1 января по 30 июня 2019 г. – 1,4.
С 1 июля по 31 декабря 2019 г. – 1,5.
С 2019 г. – 1,6.
С 1 января по 30 июня 2015 г. – 1,1.

Таким образом, если у Вас в доме не установлен коллективный прибор учета тепла, и Вы оплачиваете, к примеру, 1 тысячу рублей в месяц за отопление, то с 1 января 2015 года сумма увеличится до 1 100 рублей, а с 2019 года – до 1600 рублей.

Расчет отопления в многоквартирном доме с 01.01.2019 года

Методики и примеры расчета, представленные ниже, дают пояснение о расчете размера платы за отопление для жилых помещений (квартир), расположенных в многоквартирных домах, имеющих централизованные системы для подачи тепловой энергии.

Расчет теплопотерь дома

Эти данные понадобятся для определения необходимой мощности системы отопления, т.е котла, и тепловой мощности каждого радиатора в отдельности. Для этого можно воспользоваться нашим онлайн-калькулятором теплопотерь. Их нужно рассчитать для каждой комнаты в доме, имеющей наружную стену.

Проверка. Рассчитанные теплопотери каждого помещения делим на его квадратуру и получаем удельные теплопотери в Вт/кв.м. Обычно они варьируются от 50 до 150 Вт/кв. м. Если ваши показатели сильно отличаются от приведенных, то, возможно, была допущена ошибка. Теплопотери комнат верхнего этажа самые большие, затем идут теплопотери первого этажа и меньше всего они у комнат средних этажей.

Расчет отопления загородного дома

Рассмотрим одну из простейших формул подсчета водонагревательной системы отопления частного дома. Для простоты понимания будут учтены стандартные виды помещений. Расчеты в примере базируются на одноконтурном обогревательном котле, поскольку он является самым распространенным видом теплового генератора в системе отопления загородного участка.

В качестве примера взят двухэтажный дом, на втором этаже которого расположены 3 спальни и 1 туалет. На первом этаже располагаются гостиная, коридор, второй туалет, кухонная и ванная комнаты. Для вычисления объема комнат применяется следующая формула: площадь помещения, умноженная на его высоту, равняется объему помещения. Калькулятор вычислений выглядит следующим образом:

спальня №1: 8 м2 × 2,5 м = 20 м3;
спальня №2: 12 м2 × 2,5 м = 30 м3;
спальня №3: 15 м2 × 2,5 м = 37,5 м3;
туалет №1: 4 м2 × 2,5 м = 10 м3;
гостиная: 20 м2 × 3 м = 60 м3;
коридор: 6 м2 × 3 м = 18 м3;
туалет №2: 4 м2 × 3 м = 12 м3;
кухня: 12 м2 × 3 м = 36 м3;
ванная: 6 м2 × 3 м = 18 м3.

После подсчета объема всех помещений необходимо суммировать полученные результаты. В итоге общий объем дома составил 241,5 м3 (округляется до 242 м3). В подсчетах обязательно учитываются помещения, в которых может и не быть отопительных устройств (коридор). Как правило, тепловая энергия в доме выходит за пределы помещений и пассивным образом отапливает зоны, где не установлены обогревательные устройства.

Основные элементы отопительных систем. Нажмите на фото для увеличения.

На очереди вычисление мощности водонагревательного котла, которое производится исходя из требуемого количества теплоэнергии на м3. В каждой климатической зоне показатель варьируется, с ориентировкой на минимальную наружную температуру в зимний период. Для расчета берется произвольный показатель предполагаемого региона страны, который составляет 50 Вт/м3. Формула вычисления выглядит следующим образом: 50 Вт × 242 м3 = 12100 Вт.

Для упрощения расчетов существуют специальные программы. Нажмите на фото для увеличения.

Получившийся показатель потребуется возвести в коэффициент, равняющийся 1,2. Это позволит добавить 20% резервной мощности котлу, которая обеспечит его функционирование в сберегательном режиме без особых перегрузок. В итоге мы получили мощность котла, которая равняется 14,6 кВт. Водонагревательную систему с такой мощностью довольно просто найти, поскольку стандартный одноконтурный котел имеет мощность 10-15 кВт.

Принцип действия

Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.

Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.

Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами

Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.

Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.

Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.

О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?

Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.

Циркуляция теплоносителя и конструкция расширительного бачка

Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:

Организация конвективной (естественной) циркуляции

В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой

У этого варианта есть два преимущества:

Энергонезависимость.
Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.

Недостатков больше:

длительная раскачка;
необходимость применять трубы большого диаметра;
работа котла на предельном режиме (теплоноситель успевает сильно остыть);
необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.

Перекачивание с помощью насоса

Используются специальные насосы, называемые циркуляционными.

Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).

Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.

Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.

Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.

Конструкция и принцип работы

Однотрубка представляет собой один подающий трубопровод, к которому последовательно подсоединены несколько радиаторов. Двигаясь по трубопроводу, теплоноситель заходит в первый радиатор, отдает ему тепло и уже несколько охлажденным продолжает движение по подающему трубопроводу, заходя в каждый последующий радиатор. Теплоноситель поступает во второй радиатор с меньшей температурой, чем в первый, таким образом, первому радиатору достается наибольшее количество тепла, а последнему наименьшее.

Неравномерный нагрев радиаторов является одним из основных недостатков однотрубной системы отопления. Для решения этой проблемы в многоквартирных домах используется специальная перемычка (такого же диаметра как у подающей магистрали, либо на размер меньше), через которую, минуя радиатор, постоянно циркулирует нагретый теплоноситель. Несмотря на использование перемычки, однотрубная система, в отличии от двухтрубной, является более холодной. В двухтрубной системе присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый радиатор.

В двухтрубной схеме теплоноситель, по подающей магистрали, заходит в радиатор, где происходит теплопередача. После этого, теплоноситель выходит из радиатора уже по обратной магистрали, а не по подающей, как в однотрубной схеме. Таким образом, в двухтрубной системе каждый радиатор, вне зависимости от его удаленности, нагревается практически одинаково.

Примечание! Наиболее подходящим условием применения однотрубной системы отопления в частном доме является небольшая отапливаемая площадь, т.е. количество используемых радиаторов. Если для отопления дома необходимо только 5 радиаторов, то однотрубка будет одним из лучших вариантов. Если же в системе планируется 6-10 радиаторов, то ее применение проведет к удорожанию проекта (необходимость установки многосекционных радиаторов и увеличенного подающего трубопровода).

Горизонтальная однотрубная схема отопления частного дома своими руками, диагональное подключение.

Общие сведения

Расчет отопления – что следует подсчитывать

Для того чтобы выполнять расчет отопления в частном доме, следует выполнить расчет мощности отопительного котла, а также определиться, где будут размещены радиаторы и сколько их будет, учесть некоторые погодные факторы, а также теплоизоляцию и материал изготовления котла и труб.

Учтите, что от этого и будет напрямую зависеть комфорт проживания в вашем доме, так как именно правильность произведенных расчетов будет непосредственно влиять на качество отопления. Помимо этого, такие расчеты станут основой заложенного для монтажных работ бюджета и дальнейшей эксплуатации всей отопительной системы. Именно на таком этапе потребуется решить, какое количество денег вы будете тратить на обогревание вашего жилья. Когда вы приступите к расчетам, следует помнить о климатических условиях, в которых расположен регион вашего проживания и условиях, в которых будет использован дом.

Отопительная система включает в себя не только батареи и печь, а также:

Котел отопления.
Трубы для трубопровода.
Насос (станция).
Контрольные приборы.
Радиаторы.
В некоторых случаях расширительный бачок.

Теперь можно перейти к непосредственному расчету мощности.

Расчет мощности приборов отопления

но и финасовое обеспечение эксплуатации устройства в дальнейшем:

Электрические котлы.
Газовые котлы.
Котлы, работающие на жидком топливе.
Котлы, работающие на твердом топливе.
Комбинированный тип котла (от электричества и твердого топлива).

Когда вы выберете разновидность котла, следует определиться, какая у него должна быть пропускная способность. Именно от этого будет зависеть работоспособность системы в целом. Вычисление мощности котла для нагревания воды выполняют с учетом количества тепловой энергии, требующейся на каждый 1 м3.

Итак, вам поможет калькулятор, чтобы подсчитать объем отапливаемых комнат:

Спальня №1 – 9 м2*3м=27 м3.
Спальня №2 – 11 м2*3м=33 м3.
Спальня №3 – 16 м2*3м=48 м3.
Гостиная – 24 м2*3м=72 м3.
Коридор – 5 м2*3м=15 м3.
Кухня – 11 м2*3м=33 м3.
Санитарный узел – 7 м2*3м=21 м3.

Обратите внимание, что для расчета следует брать во внимание каждое из помещений, даже если вы не планируете везде устанавливать радиаторы отопления

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

климатическую зону и температуру на улице в зимнее время

Предлагаем взять произвольный показатель для места проживания в 50 Вт/м3 и объем дома в 249 м3, который вы планируете нагревать. Итак, расчет мощности : 50 Вт*249м3=12 450 Вт. Далее результат умножаем на коэффициент 1.2 и рассчитываем мощность котла ~ 15 кВт (14.94). Данный коэффициент дает возможность добавлять котлу до 20% резервной мощности. Она даст возможность котлу работать в режиме энергосбережения, а также избегать больших перегрузок.

Поправка на коэффициент по климатическим условиям может меняться от 0.75 на юге России до 2.0 в северном регионе. Указанный нами коэффициент 1.2 характерен для центральной части России. Для того, чтобы получить предварительные результаты котла и его требуемой мощности, можно умножить площадь комнаты на коэффициент климата и разделить полученный результат на 10.

Расчет количества вентиляционных решеток

Рассчитывается количество вентрешеток и скорость воздуха в воздуховоде:

1)Задаемся количеством решеток и выбираем из каталога их размеры

2) Зная их количество и расход воздуха, рассчитываем количество воздуха для 1 решетки

3) Рассчитываем скорость выхода воздуха из воздухораспределителя за формулой V= q /S, где q- количество воздуха на одну решетку, а S- площадь воздухораспределителя. Обязательно необходимо ознакомится с нормативной скоростью вытока, и только после того как рассчитанная скорость будет меньше нормативной можно считать , что количество решеток подобрано правильно.

Вычисление местных сопротивлений

Местные сопротивления возникают в трубе и арматуре. На величину данных показателей влияют:

шероховатость внутренней поверхности трубы;
наличие мест расширения или сужения внутреннего диаметра трубопровода;
повороты;
протяженность;
наличие тройников, шаровых кранов, приборов балансировки и их количество.

Сопротивление рассчитывается для каждого участка, который характеризуется постоянным диаметром и неизменным расходом теплоносителя (в соответствии с тепловым балансом помещения).

Исходные данные для расчета:

длина расчетного участка – l, м;
диаметр трубы – d, мм;
заданная скорость теплоносителя – u, мм;
характеристики регулирующей арматуры, предоставляемые производителем;
коэффициент трения (зависит от материала трубы), λ;
потери на трение — ∆Pl, Па;
плотность теплоносителя (расчетная) – ρ = 971,8 кг/м3;
толщина стенки трубы – dн х δ, мм;
эквивалентная шероховатость трубы – kэ, мм.

Гидравлическое сопротивление — ∆P на участке сети рассчитывается по формуле Дарси-Вейсбаха.

Символ ξ в формуле означает коэффициент местного сопротивления.

Подбор труб для магистрали отопления

Магистраль снабжает теплоносителем все обогревательные устройства в доме. Современный рынок предоставляет выбор из трех разновидностей труб, подходящих для магистрального трубопровода:

пластмассовые;
медные;
металлические.

Чаще всего используются пластиковые трубы. Нажмите на фото для увеличения.

Наиболее распространенным видом являются пластмассовые трубы. Они представляют собой алюминиевый дрен, покрытый пластиком. Это обеспечивает трубы особой прочностью, так как они не ржавеют изнутри и не подвергаются вреду снаружи. Кроме того, их армирование понижает коэффициент линейного расширения. Они не собирают статистическое электричество, и для их установки не требуется много опыта.

Магистральные трубы на металлической основе имеют много минусов. Они довольно массивные, и их монтаж требует опыта работы со сварочным аппаратом. Кроме того, такие трубы ржавеют со временем.

Медные магистральные трубы являются наилучшим вариантом, но с ними тоже тяжело работать. Помимо трудностей монтажа, они имеют высокие цены. Если расчет стоимости отопления легко укладывается в ваш бюджет, выбирайте именно этот вариант. При отсутствии необходимых материальных средств лучшим выбором станут пластмассовые трубы.

Выбор котлов для отопления частного дома

Отопительные приборы, которые использует схема системы отопления дома, могут быть следующих видов:

Ребристые или конвективные;
Радиационно-конвективные;
Радиационные. Радиационные отопительные приборы редко используются для организации отопительной системы в частном доме.

Современные котлы обладают характеристиками, которые приведены в следующей таблице:

Когда осуществляется расчет отопления в деревянном доме, данная таблица может вам в некоторой степени помочь. При монтаже отопительных приборов нужно соблюдать некоторые требования:

Расстояние от отопительного прибора до пола должно составлять не меньше, чем 60 мм. Благодаря такому расстоянию домашнее отопление схема позволит провести уборку в труднодоступном месте.
Расстояние от прибора отопления до подоконника должно быть минимум в 50 мм, чтобы радиатор в случае чего можно было без проблем снять.
Ребра приборов отопления должны быть расположены в вертикальном положении.
Желательно отопительные приборы монтировать под окнами или возле окон.
Центр прибора отопления должен совпадать с центром окна.

Если в одной комнате находится несколько отопительных приборов, то они должны быть расположены на одном и том же уровне.

Расчет для двухтрубной системы

Имеется двухэтажный дом с двухтрубной системой отопления по два крыла на каждом этаже. Использоваться будут полипропиленовые изделия, режим работы 80/60 с дельтой температур 20°C.

Теплопотери дома составляют 38 кВт тепловой энергии. На первый этаж приходится 20 кВт, на второй 18 кВт. Схема приведена ниже.

Справа размещена таблица, по которой определять будем диаметр. Розоватая область — зона оптимальной скорости движения теплоносителя.

Начинаем расчет.

Определяем, какую трубу нужно использовать на участке от котла до первого разветвления. Через этот участок проходит весь теплоноситель, потому проходит весь объем тепла в 38 кВт.

В таблице находим соответствующую строку, по ней доходим до тонированной розовым цветом зоны и поднимаемся вверх. Видим, что подходят два диаметра: 40 мм, 50 мм. Выбираем по понятным соображениям меньший — 40 мм.

Снова обратимся к схеме. Там где поток разделяется 20 кВт идет на 1-й этаж, 18 кВт отправляется на 2-ой этаж. В таблице находим соответствующие строки, определяем сечение труб. Получается, что обе ветки разводим диаметром 32 мм.

Каждый из контуров разделяется на две ветки с равной нагрузкой. На первом этаже вправо и влево идет по 10 кВт (20 кВт/2=10 кВт), на втором по 9 кВт (18 кВт/2)=9 кВт). По таблице находим соответствующие значения для этих участков: 25 мм.

Этот размер используется и далее до того момента, пока тепловая нагрузка не снизится до 5 кВт (по таблице видно). Далее идет уже сечение 20 мм.

На первом этаже на 20 мм переходим после второго радиатора (смотрите по нагрузке), на втором — после третьего. В этом пункте есть одна поправка, внесенная накопленным опытом — лучше переходить на 20 мм при нагрузке 3 кВт.

Все. Диаметры полипропиленовых труб для двухтрубной системы рассчитаны. Для обратки сечение не рассчитывается, а разводка делаются такими же трубами, как и подача. Методика, надеемся, понятна.

Аналогичный расчет при наличии всех исходных данных провести будет несложно. Если решите использовать другие трубы — вам понадобятся другие таблицы, рассчитанные для нужного вам материала. Можете попрактиковаться на этой системе, но уже для режима средних температур 75/60 и дельтой 15°C (таблица расположена ниже).

Подбор диаметра трубы для отопления

Этот метод основан не на расчетах, а на закономерности, которая прослеживается при анализе достаточно большого количества систем отопления. Это правило выведено монтажниками и используется ими на небольших системах для частных домов и квартир.

Из большинства котлов отопления выходят патрубки подачи и обратки двух размеров: ¾ и ½ дюйма. Вот такой трубой и делается разводка до первого разветвления, а дальше на каждом разветвлении размер уменьшается на один шаг.

Таким способом можно определить диаметр труб отопления в квартире. Системы обычно небольшие — от трех до восьми радиаторов в системе, максимум — две-три ветки по одному-два радиатора на каждой.

Для такой системы предложенный способ — отличный выбор. Практически также дело обстоит и для небольших частных домов. А вот если имеется уже два этажа и более разветвленная система, то приходится уже считать и работать с таблицами.

Расчет системы отопления частного дома: правила и примеры расчёта
