Как выполняется уплотнение при помощи виброплиты

Популярные модели

Ручные вибротрабмовки выпускаются как отечественными, так и зарубежными производителями. Оборудование разнообразно по своему конструктиву и ценовому диапазону.

Топ наиболее известных вариантов вибротрабовочного инструмента.

Модель Hundai HTR-140 — качественный инструмент, с помощью которого обрабатывают сыпучий или твердый вид грунта. Способен работать с силой виброудара, равной 14 кН, их частота равна 680 уд/мин. Запуск мотора выполняется быстро и легко, чему способствует система цилиндров верхнеклапанного типа. Конструкция рамы снабжена амортизаторами пружинного типа. Инструмент способен выдерживать значительные нагрузки и хорошо зарекомендовал себя в тяжелых условиях применения.

Модель EMR-70H — может использоваться для утрамбовывания вязких суглинистых почв. Устройство снабжено высококачественным мотором Honda 4-тактного типа. Конструкция виброноги выполнена так, что осмотр всех узлов можно выполнить в оперативном порядке. Двигатель имеет защиту в виде рамы. Инструмент снабжен пластиковым баком, а рукоятка оснащена противовибрационной защитой из сайлентблоков.

Модель AGT CV-65H — устройство имеет рабочую подошву 285х345 мм, сила виброудара составляет 10 кН, частота вибрации равна 650 уд/мин. В составе конструкции предусмотрен бензиновый 4-тактный двигатель Honda, мощность которого равна 3 л. с. Это компактная и маневренная вибронога, которую часто приобретают для бытовых нужд дачники и жители частных домов. Устройство способно уплотнять грунт на глубину не менее 60 см, поэтому его можно использовать также в строительной и дорожной сферах.

Использование компактной виброноги дает возможность быстро и с минимальными экономическими затратами подготовить поверхность почвы для дальнейших строительных или дорожных работ.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

• Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
• Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
• О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
• Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

• Бензиновый мотор.
• Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
• Два куска швеллера.
• 4 болта на 12.
• Трубка для рукоятки — подбирается по размеру ладони.
• Амортизаторы от автомобильного мотора.
• 2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

• Аппарат для сварки и электроды.
• УШМ и диски к ней.
• Сверловочное приспособление (дрель или станок).
• Молоток или небольшая кувалда.
• Линейка, мел или чертилка, рулетка.
• Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

Укладка для автомобиля

Опишем выполнение процесса укладки на щебеночно-песчаную подушку. Укладка тротуарной плитки под автомобиль будет выполняться в следующей последовательности:

• Выполняется уборка и разметочные работы;
• Копается углубление по всему размеченному периметру с приблизительной высотой в 30 см;
• Дно «котлована» разравнивается и утрамбовывается;
• Устанавливается бордюрный камень (при выборе конкретного вида подушки его наличие обязательно – он позволит предотвратить расползание модулей);
• Засыпается крупный щебень и также уплотняется;
• Сверху создается слой из крупного песка высотой около 5 см;
• Последний шар основания засыпают мелким песком (можно его перемешать в соотношении 6 к 1 с цементом для дополнительного укрепления дорожного наземного полотна);
• На выравненную основу устанавливают искусственный камень, выравнивая его с помощью уровня (также стоит ориентироваться на установленные заранее «маяки»);
• Щели между элементами должны быть в пределах 4-5 мм (для ровности используйте пластмассовые крестики);
• Швы затираются песком или его смесью с цементом в указанной выше пропорции.

При наличии проблемного грунта обязательно используйте геотекстиль, а лучше закажите — цена ПОД КЛЮЧ вас непременно порадует.

Как видите, тротуарная плитка под машину своими руками укладывается достаточно просто.

Толщина и повышение надежности

В зависимости от этажности возводимого объекта и его массы толщина подушки может быть в пределах от 10 до 25 см. Минимальный слой обычно предназначается для выравнивания почвы. Максимальный размер высчитывается путем умножения ширины ленточного фундамента на три.

Самой надежной считается песчаная подушка, уложенная в виде трапеции, при устройстве которой происходит постепенное расширение кверху под углом 30 градусов.

Одной из проблем при эксплуатации фундамента на песчаной подушке является то, что песок перемешивается с грунтом и заиливается при высоком УГВ. Чтобы этого избежать и продлить срок службы основания, перед засыпкой песка на почву можно уложить гидроизоляционный или другой материал, который надежно защитит подушку от смешивания и заиливания.

Следует отметить, что песчаная подушка, даже если она правильно уложена и плотно утрамбована, не всегда может обеспечить необходимую прочность и долговечность ленточного фундамента. Поэтому чаще всего при возведении объектов на неустойчивых, пучинистых грунтах вместо него используют винтовые сваи.

КАК РАБОТАТЬ ВИБРОПЛИТОЙ

Основные правила и приемы работы на виброплите

Работа на виброплите
достаточно проста и не имеет каких-то особых хитростей, н
о есть только несколько правил и приемов, о которых мы хотим Вам рассказать.

1.
Соблюдайте общие правила безопасности, т.е. располагайтесь позади виброплиты
и по возможности не наклоняйтесь над плитой.

2.
Если нужно быстро развернуть виброплиту,
делайте это одной рукой, и тут же перемещайтесь за виброплиту, чтобы как можно быстрее оказаться позади виброплиты.

3.
Работайте непрерывно не более 40 минут, далее сделайте перерыв для себя и виброплиты
на 10-15 минут. Это предупредит Вашу преждевременную усталость.

Несколько важных правил и приемов при работе с виброплитой:

1. Уплотнение песка виброплитой.
Перед работой увлажните песок водой. Увлажненный песок лучше уплотняется, а главное не будет подниматься пыль, которая и участок покрывает и быстро засоряет воздушный фильтр.

2. Уплотнение щебня и гравия виброплитой.
Рекомендуемая толщина уплотняемого слоя является приблизительной характеристикой. Щебень бывает разной фракции и поэтому нужно подбирать уплотняемый слой что называется «по месту». За четыре прохода по одному месту виброплита дает 95% своей уплотняющей способности. Т.е. если Вы четыре раза прошли по одному и тому же участку но щебень все еще «рыхлый», последующие проходы почти бесполезны. Нужно работать с меньшими слоями. Рекомендуем начинать работу на щебне с малых слоев, постепенно увеличивая слой, пока виброплита
дает нужную степень уплотнения.

3. Уплотнение известкового щебня.
При уплотнении известкового щебня крупных фракций часто возникает эффект «клинкования», который заключается в том, что крупные камни верхних слоев под действием вибрации как бы сцепляются между собой образуя жесткий не трамбуемый слой. При этом нижние слои остаются не уплотненными. Преодолеть клинкование можно только используя мощные, свыше 150кг весом, виброплиты. Если Вы покупаете виброплиту 100 кг
не рекомендуем Вам использовать щебень фракцией более 10-20мм.

Вибрационное оборудование для укладки плитки

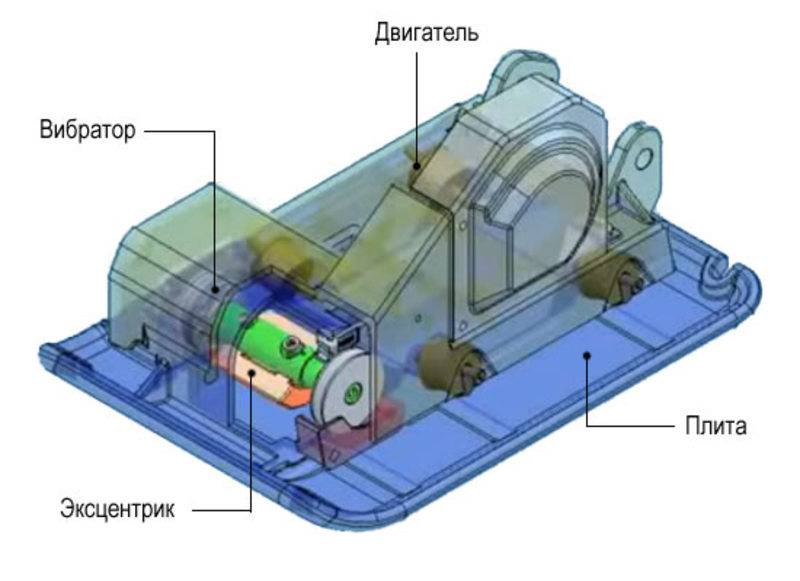

Виброплита представляет собой устройство, состоящее из четырех взаимосвязанных элементов:

• двигатель вращения;
• регулируемые эксцентрики;
• опорная плита;
• пульт управления.

Для работы в городских условиях идеально подходят устройства с электроприводом. Они экономичны и не загрязняют воздух вредными выбросами. Для работы за городом или на промышленных объектах используют автономные виброплиты с бензиновым или дизельным ДВС.

Масса и взаимное расположение эксцентриков определяет силу и вектор вибрационного воздействия на тротуарную плитку. При этом они создают тяговое усилие для движения агрегата.

Сама плита, являющаяся рабочим органом и опорой всей конструкции, имеет форму широкой плоской лыжи. Ее поверхность покрыта плотной износоустойчивой резиной для гашения и равномерного распределения ударного импульса.

Различают виброплиты по массе и величине центробежной силы. Эти параметры взаимосвязаны и их комбинация определяет оптимальную толщину утрамбовываемого слоя.

Трамбовочная плита — Большая Энциклопедия Нефти и Газа, статья, страница 1

Трамбовочная плита

Трамбовочные плиты на экскаваторах рекомендуется использовать для уплотнения рыхлоотсыпанных связных и малосвязных грунтов на толщину от 1 до 1 5 м в зависимости от веса и размера плит.  

Трамбовочные плиты изготовляются в виде отливок из чугуна или делаются из бетона с соответствующим их армированием.  

Применяются железобетонные трамбовочные плиты с кулачками. Кулачки способствуют раздроблению отдельных комьев и уплотнению грунта на большую глубину.  

Разновидностью трамбовочных плит являются вальцовые трамбовки весом 2 5 — 3 5 т, которые также являются сменным оборудованием одноковшовых экскаваторов и самоходных стреловых кранов. Вальцовые трамбовки применяют для комбинированного уплотнения откосов насыпей и каналов трамбованием и укаткой.  

Ряды ударов трамбовочной плиты перекрываются на 0 1 — 0 2 м по направлению движения.  

В момент удара бойка о трамбовочную плиту топливо, смешиваясь с воздухом, воспламеняется и сгорает. Поршень под действием расширения газов возвращается в верхнее положение; продукты сгорания при этом выбрасываются наружу.  

Удар дизель-трамбовки передается грунту бойком через трамбовочную плиту.  

Используют Т.м., имеющие рабочий орган со свободным падением ( молотковые машины, копры с падающими грузами, трамбовочные плиты на экскаваторах, грузоподъемных кранах, тракторах) и Т.м., рабочий орган к-рых получает принудит, движение при работе ( дизель-трамбовки, машины с пневматич.  

Передвижной мост может быть использован также для установки на нем передвижного крана при монтаже опалубки и арматуры и при работах, по уплотнению обратной засыпки котлована трамбовочной плитой.  

К экскаваторам Э-505, Э-763 и Э-1003 подвешиваются чугунные плиты весом 2000, 3000 и 3500 кг. Трамбовочные плиты изготовляются также из железобетона.  

Искусственное улучшение свойств слабого грунта достигается путем поверхностного или глубинного уплотнения. Поверхностное уплотнение грунта производят катками ( на глубину 15 — 20 см), трамбованием пневматическими трамбовками или трамбовочными плитами ( на глубину до 1 5 — 2 м) и другими механическими способами. Глубинное уплотнение слабых грунтов выполняют при помощи грунтовых или песчаных свай, образуемых путем пробивания скважин и заполнения их грунтовым материалом.  

Страницы:      1    2

www.ngpedia.ru

Нюансы уплотнения различных материалов

Начиная уплотнение щебня или другого сыпучего материала, необходимо предварительно убрать имеющийся на поверхности рабочего участка мусор, например, куски досок, крупные булыжники, кирпичи.

Песок

Виброуплотнение песка выполняют следующим образом:

• засыпают строительный участок песком слоем толщиной не более 0,6 метра, в зависимости от массы эксплуатируемого виброоборудования;
• смачивают всю площадь утрамбовываемой площадки равномерно водой;
• проходят виброплитой весь участок четыре раза;
• если достигнута требуемая степень уплотнения, то насыпают при необходимости следующий слой;
• повторяют весь процесс утрамбовывания насыпанной массы.

В результате коэффициент уплотнения песка при трамбовке виброплитой должен составить не меньше 0,95.

Если трамбовка песка выполняется без предварительного увлажнения, то будет образовываться много пыли. Это быстро приведет к засорению воздухоочистительного фильтра при эксплуатации бензиновых агрегатов. В то же время нельзя лить слишком много воды на песчаную засыпку, чтобы она не оставалась в имеющихся пустотах, препятствуя этим нормальному скреплению частиц материала (песчинок). Только умеренное количество жидкости создает цементирующий эффект.

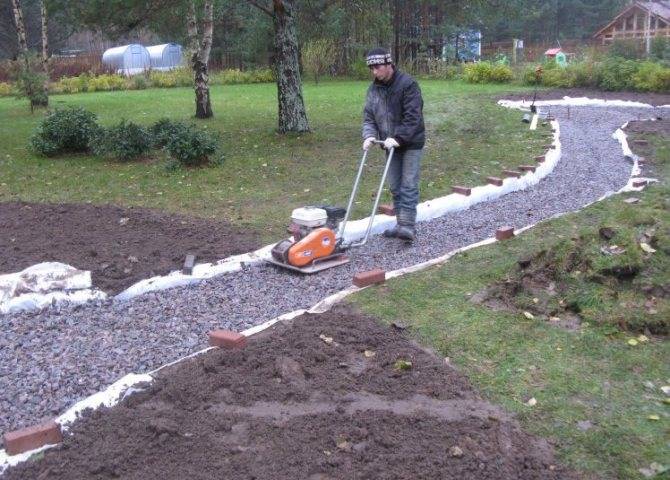

Шебень

Уплотнение щебня усложняется тем, что этот материал представлен разными по размерам фракциями. Приходится непосредственно перед работой определять максимальную толщину насыпаемого слоя для трамбования. Через 4 прохода виброплиты по обрабатываемой поверхности щебневая масса (или гравийная) должна уплотниться примерно на 95 %. Если она остается еще достаточно сыпучей, то последующее утрамбовывание практически не имеет смысла: необходимо насыпать материал меньшим слом.

При использовании известкового вида щебня часто встречается эффект клинкования — сцепление камней верхнего слоя друг с другом при воздействии колебаний, исходящих от плиты. В результате нижележащая масса материала не утрамбовывается. Преодолеть данный эффект можно с помощью тяжелых (массой более 150 кг), мощных виброагрегатов. При весе эксплуатируемой плиты 100 кг подойдет только фракция щебня с размерами камней от 10 до 20 мм.

Тротуарная плитка

Когда укладывают тротуарную плитку, к рабочей плите виброоборудования прикрепляют специальные полиуретановые либо резиновые коврики, чтобы не повредить созданное покрытие. Пластины из полиуретана благодаря своим эксплуатационным свойствам предпочтительнее, потому что они не оставляют черных следов на поверхности плиток и более износоустойчивые.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

• Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
• Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
• О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
• Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Конструкция и рабочий принцип

Вибрационная плита собой представляет независимое приспособление, главный узел – тяжёлая площадка с закрепленным на ней эксцентриком. Он крутится с помощью электрического, бензинового или дизельного мотора. На случай с электро двигатель виброплиты как правило оснащаются электрическими двигателями с вмонтированным регулируемым эксцентриком, он называется площадочным вибратором. Бензиновые и дизельные моторы монтируются вместе с индивидуальным эксцентриком и соединяются с ним ременой передачей.

Фабричная трамбовка

с системой системы капельного полива

Очень популярна бензиновая виброплита, потому как работает независимо. Электроинструмент хотя и доступнее, однако для него необходим источник питания. К тому же при трамбовке порой требуется мочить грунт

, и на случай с электрическим инструментом большое внимание необходимо уделять водоизоляции электрических механизмов. Электрические виброплиты применяют для выполнения низких объемов работ на даче, дачном участке

Основные рабочие характеристики виброплиты – масса и площадь. Чем больше вес плиты и площадь, тем мощнее обязан быть мотор. При этом больше глубина уплотнения материала и выше продуктивность инструмента. Степень давления на грунт

выражается в коэффициенте вибрационного усилия. Так, для обработки плитки применяют инструмент, в котором данный показатель не более 20 кН. Увесистые и мощные агрегаты способны уплотнятьгрунт на глубину до 90 см и более.

Главное! Для трамбовки плитки вес виброплиты обязан быть меньше 150-170 кг. Если детали тротуарной плитки положены на песок, тяжёлый вибратор способен расколоть плитку или вдавить ее в поверхность ниже нужного уровня.

Применение электрической вибрационные плиты для трамбовки брусчатки

Виброплита способна перемещаться за счёт вибрации. В данном варианте ключевым фактором, от которого зависит способность трамбовки плавно перемещаться самоходом, становится верное соотношение мощности мотора и массы плиты. Данный момент необходимо учесть при сборке и проектировке агрегата собственными руками. Маломощный мотор не даст металлическому листу площадки отрываться от поверхности основы, и она не будет передвигаться собственноручно. Во время выбора бензинового мотора для производства виброплиты собственными руками, хорошим считается соотношение 5 л. с. (?3,5 кВт) на 100 кг массы агрегата.

Рукодельная виброплита для трамбовки

Направление движения виброплиты по поверхности разрешается менять, если есть функция включения реверсного вращения мотора или эксцентрика. Механизм с не очень большой (до 100 кг) массой можно развернуть ручным способом и продолжать трамбовку в обратном направлении. В тяжёлых виброплитах функция реверсного хода должна находиться в первую очередь. Эта опция важна на нешироких участках, где развернуть аппарат не представляется возможным.

Особенности уплотнения щебня

Любой начинающий строитель искренне недоумевает, зачем трамбовать и без того прочный камень. Однако стоит учитывать несколько важных нюансов:

Кроме этого, при обработке щебня, рекомендуется выполнить расклинцовку основания. Для этого нужно разделить гравий по фракциям. Сначала укладывается более крупный материал, который утрамбовывается вручную. Затем выполняется засыпка более мелкого материала, который также уплотняется. Заключительный верхний слой должен состоять из самого мелкофракционного материала, который необходимо тщательно разровнять и повторно утрамбовать.

Благодаря этому готовое основание будет отличаться повышенной прочностью. Если произвести аналогичную ручную трамбовку песка, то эффект будет еще лучше.

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Сфера применения виброплиты

Виброплита предназначена для утрамбовывания с помощью колебательного воздействия таких сыпучих материалов:

• гравия;
• песка;
• щебня;
• рыхлого грунта.

Отдельные частицы этих материалов в свеженасыпанной подушке под фундамент постройки расположены неплотно друг к другу. Чтобы их максимально сблизить между собой, выполняют трамбовку. Это улучшает несущие свойства насыпанных слоев, позволяя производить строительство на их поверхности различных объектов.

Сфера применения виброплит затрагивает многие направления строительства. Виброутрамбовывание широко используют при выполнении следующих работ:

• строительстве дорог;
• обустройстве газонов;
• устройстве засыпных подушек под фундаменты различных типов для самых разных построек, а также под полы больших зданий;
• укладке асфальтового покрытия;
• строительстве автомобильных стоянок, спортивных площадок;
• уплотнении дна котлованов и траншей под разнообразные инженерные коммуникации.
