Прокладка газопровода в футляре через стену: специфика устройства узла ввода в дом трубы для газа

Анализ основных параметров системы газоснабжения

Внутридворовая сеть газопровода

Система газоснабжения имеет тупиковую схему.

Прокладка наружных газопроводов принята подземная. Газопровод низкого давления проложен в траншее. Дно траншей выровнено слоем крупнозернистого песка толщиной 10 см, а после укладки газопровод засыпается песком на высоту не менее 20 см.

Для определения местоположения газопровода приборным методом непосредственно на газопровод кладут изолированный провод-спутник.

Газопровод прокладывается с уклоном не менее 0,002% для отвода влаги, выделяющейся из газа. В пониженных частях газопроводов устанавливают конденсационные горшки, в которых скапливается выделяющаяся влага.

На выходе из земли газопровода предусмотрен цокольный ввод ПЭФ63/СтФ57, с неразъемным соединением ПЭ/СТ. Газ подводится к жилому дому со стороны дворового фасада.

Установка отключающих устройств предусмотрена на стене здания на выходе газопровода из грунта на высоте 1,8 м от земли. К установке приняты стальные шаровые краны с изолирующим соединением.

На надземный стальной газопровод нанесено лакокрасочное покрытие, состоящее из 1 слоя грунтовки «Universum» Финиш А10 и 2 слоёв метилметакрилатной эмали «Universum» Финиш А12..

Проектируемый газопровод низкого давления выполнен от точки врезки в существующий газопровод низкого давления. Давление в точке врезки — 1,8 кПа.

Соединение труб предусмотрено на сварке. Типы, конструктивные элементы и размеры сварных соединений стальных газопроводов соответствуют ГОСТ .

Внутридомовой газопровод

Монтаж внутреннего газового оборудования выполняют после следующих работ:

— монтаж междуэтажных перекрытий, стен и перегородок, на которые будут монтироваться газопроводы, арматура, газовое оборудование и приборы;

— устройства отверстий, каналов и борозд для прокладки газопроводов в фундаментах, стенах, перегородках и перекрытиях;

— оштукатуривание стен в кухнях и других помещениях, в которых предусмотрена установка газового оборудования;

Внутренние газопроводы монтируются из стальных труб. Соединения труб предусмотрено на сварке. Газопроводы прокладываются открыто.

Газопровод — коллектор прокладывается по наружной стене жилого дома между окнами 1-го и 2-го этажей на расстоянии 3,25 м от земли. Диаметр газового коллектора, идущего вдоль наружной стены здания, принимается постоянным и равный 57 мм в соответствии с гидравлическим расчетом. Стояки принимаются диаметром Dу= 25 мм и размещаются по наружной стене. Они прокладываются вертикально. Допустимое отклонение не более 2-х мм на один метр длины газопровода.

Запрещается прокладка стояков в жилых помещениях, ванных комнатах и санитарных узлах.

Отключающие устройства устанавливаются на стояках и перед газовыми приборами.

Всего в здании 4 стояка.

Газопровод, проходящий через стену и перекрытие, заключить в футляр. Диаметр футляра принимается равным 57 мм. Пространство между перекрытием и футляром заделано на всю толщину конструкции раствором. Концы футляра уплотнены эластичным материалом. В футляре газопровод окрашен масляной краской в два слоя. Сам футляр забит смоляной паклей и залит битумом. Края футляра выступают над полом на 3 см, и не выходят из потолка.

Поквартирная разводка газопровода выполняется вдоль стен на расстоянии 55 см от потолка и 5 см от стены для удобства эксплуатации.

Для учета расхода газа в кухнях устанавливаются газовые счетчики Гранд-4 на расстоянии 1 м от газовой плиты, монтируется вертикально на высоте 1,7 м от уровня пола.

Отключающие устройства смонтированы перед газовым счетчиком на высоте 1,95 м от уровня пола. Газовая плита крепится к газопроводу на жесткое соединение (трубу).

В помещении кухни газовая плита устанавливается стационарно, на ровную поверхность. Принята плита на 4 конфорки.

Для отводов продуктов горения предусмотрены сборные дымоходы, которые выводятся выше крыши здания и заканчиваются дефлектором. Для проветривания помещения имеется окно с площадью остекления 1,53 м2.

Самостоятельно рыть траншею или воспользоваться услугами специалистов?

Законом запрещена самостоятельная прокладка труб газопровода, потому что малейшее несоблюдение норм и стандартов впоследствии может привести к крупной аварии. Специалисты нашей имеют многолетний опыт работы по прокладке газопроводов в частном секторе.

Воспользовавшись услугами нашей компании, вы получите следующее преимущества:

Наличие специальной техники. Во время прокладки газопровода наши специалисты используют современную технику, которая позволяет проводить работы быстро, а главное аккуратно. Высококвалифицированные специалисты нашей компании выполнят все работы строго по проекту, поэтому ответственные органы однозначно примут выполненную работу.

Наша компания имеет все необходимые для проведения подобных работ лицензии.

Если вы планируете подводить газ к своему дому или постройке, обращайтесь в нашу , доверьте работу профессионалам.

Россия, г. Санкт-Петербург Бухарестская, 1, офис 501

Газ – наиболее популярное топливо для отопительных систем. Газовое отопление обходится гораздо дешевле, чем электрическое, и, при этом приносит куда меньше хлопот, чем твердотопливные аналоги.

Однако сам процесс подведения взрывоопасного топлива к частному дому требует соблюдения большого количества правил, связанных как с бумажной волокитой, так и со значительными финансовыми затратами.

Газовый узел с байпасом

Прокладка газопроводов – процесс долгий, а также довольно затратный. С целью удешевления всего процесса, некоторые монтажные работы можно провести самостоятельно. Но для этого нужно внимательно изучить правила и нормы СНиП.

Правила подключения газа к частному домовладению

Подключение к системе газификации всегда требовало соблюдение определённого порядка. Основным условием было наличие и установка в жилом доме газового оборудования в соответствии с требованиями, установленными нормативными актами.

Подводить газ к жилым домам будут только при выполнении следующих требований:

1. Газовые котлы (не более двух) можно размещать исключительно в подвальном или цокольном этаже.
2. В помещении, где находятся котлы, должны быть установлены стеклопакеты при условии, что их легко можно выбить в случае такой необходимости.
3. Обязательное оснащение жилого дома приборами контроля давления, температуры и счётчиками учёта расхода газа.
4. Газовое оборудование должно быть приобретено у производителя, имеющего специальный сертификат, с приложением подтверждающих документов.
5. Шланги соединения газового оборудования (длиной не более 1,5 м) должны быть выполнены из материала, позволяющего подавать газ в дом безопасно.
6. Расстояние от плиты до противоположной стены должно быть не менее 1 м. Обязательным условием является оснащение плиты системой «Газ-контроль»; между шлангом и краном обязательно устанавливается диэлектрическая муфта от блуждающего тока.
7. Если газплита размещена под навесом, то горелки нужно защитить от задувания ветром.

Выдвигаются свои требования и к кухонному помещению:

1. Высота потолков — не менее 2,2 м.
2. Объём: не менее 8 м³ для двухкомфорочной плиты, не менее 12 м³ для трёхкомфорочной и не менее 15 м³ для плиты с 4 конфорками.
3. Обязательно наличие в кухонном помещении: окна, зазора под дверью и вытяжного вентиляционного канала.

Правила безопасного монтажа газопровода

Монтажные работы проводят только специалисты по подготовленному и согласованному проекту.

Меры безопасности перед началом работы:

• удалить любые очаги открытого огня;
• отключить электрообогревательное оборудование;
• установить предупредительный знак о проведении ремонтных работ с газом;
• перекрыть доступ газа на участок выполнения работ;
• удалить из труб остатки газа. Выдувать в вентиляционные каналы, внутрь помещений запрещается.

Гибкие подводки Этапы монтирования зависят от особенностей проекта, но выделяются основные:

• болгаркой разрезается система в необходимых местах;
• в отрезанных ввода и вывода газа в квартиру ставятся заглушки;
• отрезаются одни участки и ввариваются другие, как предусмотрено проектом;
• при необходимости проделываются дрелью дыры в трубах, в которые ввариваются отдельные элементы системы;
• при установке кранов, место соединения уплотняется на резьбе паклей, паронитовой прокладкой, специальными лентами.

Только после формирования всей сети можно подключить газовое оборудование, удалить заглушки и подсоединить к системе здания.

Резьбовое соединение

Меры безопасности после окончания работы:

• обеспечить вентилируемость помещения;
• если вносились принципиальные изменения в газовую систему квартиры (а не просто заменялся кусок трубы), газопровод продувается. При этом из него выдувается весь воздух и берутся пробы газа на содержание в нем кислорода. Это делается до тех пор, пока показатель содержания кислорода не станет равным или ниже 1%;
• все стыки проверить на герметичность, обычно это делается с помощью мыльного раствора, но профессионалы применяют специальные приборы.

Газовые магистрали из полимеров

Для надземных вариантов газификации рекомендуется использовать трубы из низколегированных стальных сплавов, которые устойчивы к внешним воздействиям.

Особенности пластиковых конструкций

Подземная укладка допускает применение труб из полипропилена, что позволяет сэкономить на стоимости монтажа и обеспечить ряд других преимуществ.

Плюсы обусловлены, в первую очередь, свойствами материала:

• высокая антикоррозийная устойчивость, которая положительно влияет не только на стоимость монтажа, но и уменьшает эксплуатационные расходы;
• легкость обработки — материал хорошо режется, поддается сварке, что упрощает монтаж;
• идеально ровная внутренняя полость обеспечивает хорошие пропускные свойства, особенности материала позволяют избежать их снижения в процессе использования;
• отсутствие чувствительности к электротокам, что обеспечивает высокую безопасность, снимает необходимость в дополнительной защите.

Помимо перечисленных плюсов, такие трубы обладают высоким уровнем гибкости, который позволяет их использовать при горизонтальном бурении.

Полипропиленовые трубы постепенно вытесняют металлические аналоги, благодаря высокой надежности и долговечности

К этому следует добавить небольшую массу, которая в несколько раз ниже стального аналога. Важным преимуществом является срок службы, составляющий около 50 лет. Все это время система работает без потери заданных характеристик.

Ограничения на использование труб

Несмотря на высокую устойчивость к внешним воздействиям, такие трубы можно применять далеко не всегда. Существует ряд ограничений, при которых их укладка не допускается.

К ним относятся:

• климатические условия, при которых температура опускается меньше 45 °C, что приводит к промерзанию грунта и стенок отвода;
• применение сжиженных вариантов углеводорода;
• высокая сейсмоактивность магнитудой более 7 баллов, когда отсутствует возможность для ультразвукового контроля целостности шовных соединений.

Кроме этого, материалы из полипропилена нельзя использовать для создания надземных коммуникаций всех видов, включая обходные участки через преграды природного или рукотворного характера.

Магистрали и отводы от них, проходящие над дорогой или иными препятствиями, должны быть выполнены только из металла

Исключается их прокладка через тоннели, коллекторы, каналы. Для ввода системы в дом и разводки по нему применяются только стальные аналоги.

Дополнительные рекомендации по выбору труб для прокладки газопровода приведены в статье – Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Классификация газопроводов

Как и в любой другой сфере, в строительстве газопроводов есть определенная классификация, которая может быть нескольких видов.

Все газопроводы могут отличаться по нескольким критериям:

• по показателям давления газа, который будет проходить по трубам;
• по тому, где будет осуществляться прокладка труб, их диаметр, а также в зависимости от местности и характеристик окружающей среды.

Что касается показателей рабочего давления, то газопроводы могут быть нескольких видов:

• первого класса — показатели высокого давления (более 25 кгс/м2);
• второго класса — показатели среднего давления (от 12 до 25 кгс/м2);
• третьего класса — показатели низкого давления (менее 12 кгс/м2).

Однако вопрос давления газа в трубах является вторичным, ведь главным вопросом, с которым сталкивается застройщик, является именно расположение самого трубопровода, т.е. прокладка труб на местности.

Выбор того или иного способа зависит вовсе не от желания самого заказчика, а от тех особенностей окружающей местности, какой диаметр труб используется, от наличия дорог и линий коммуникаций, а также от целого списка факторов. Естественно, что проектированием и решением данного вопроса должна заниматься экспертная группа, которая и даст окончательный ответ и лучшее решение.

Надземный газопровод

Данный метод укладки газопроводных труб считается наиболее простым, но в некоторых случаях подобная прокладка труб является недопустимой. Кроме того, у данного способа есть определенный ряд достоинств и недостатков, по сравнению с другими методами. Диаметр труб здесь не важен, он может быть различным, согласно параметрам, указанным в ГОСТе.

https://youtube.com/watch?v=nvpmRGEZZNI

Требования к трубам

Подаваться «голубое топливо» в подземных системах может по стальным или полиэтиленовым магистралям. Преимуществом последних считается устойчивость к коррозии и относительно невысокая стоимость. Однако применять полиэтиленовые трубы для транспортировки «голубого топлива» нормативы допускают далеко не всегда. К примеру, прокладка подземных газопроводов с использованием подобного материала невозможна:

• на территории населенных пунктов при давлении газа свыше 0,3 МПа;
• за территорией поселений при давлении свыше 0,6 МПа;
• для жидкой фазы СГУ;
• при температуре стенки трубопровода ниже 15 градусов.

Коэффициент прочности труб, используемых для прокладки газовых наружных сетей, должен составлять не менее 2.

Трубы стальные газопроводные могут быть как бесшовными, так и сварными. Для подземной системы могут использоваться подобные магистрали с толщиной стенки не менее 3 мм. Разрешено для транспортировки газа применять как прямошовные трубы, так и со спиральным швом.

Надземные и подземные газопроводы: устройство и особенности прокладки

Прокладка газопровода — это довольно сложный, с технической точки зрения, процесс, который должен проводиться специально обученными людьми. На сегодняшний день существует несколько способов монтажа газопроводных коммуникаций. Сами газопроводы классифицируются по некоторым важным параметрам, которые стоит рассмотреть.

Газопроводы прокладываются наземным или подземным методом, при этом используются разные типы труб

Прокладка трубопроводов

Согласно СНиП, магистральные трубопроводы следует прокладывать подземно. В качестве исключения при необходимости (переходы через естественные и искусственные препятствия) допускается прокладка трубопроводов по поверхности земли в насыпи или на опорах. Допускается совместная прокладка нефтепроводов (нефтепродуктопроводов) и газопроводов в одном техническом коридоре.

Выбор трассы трубопроводов должен производиться по критериям оптимальности, при этом в качестве таких критериев принимают затраты на сооружение, техобслуживание и ремонт трубопровода при эксплуатации, учитывая и затраты по обеспечению охраны окружающей среды. Кроме того, учитывается металлоёмкость, безопасность, заданное время строительства и наличие дорог.

  Внутрипольный конвектор своими руками

Прокладка магистральных трубопроводов не допускается в населенных пунктах, сельскохозяйственных и промышленных предприятиях, на аэродромах и железнодорожных станциях, а также в пределах морских и речных портов и пристаней.

Также не разрешается прокладка магистральных трубопроводов в тоннелях железных и автомобильных дорог, в тоннелях совместно с электрическими кабелями и кабелями связи и трубопроводами иного назначения. Также запрещена прокладка трубопроводов по мостам железных и автомобильных дорог.

Ещё одним исключением является прокладка газопроводов диаметром до 1000 мм и нефтепроводов (нефтепродуктопроводов) диаметром до 500 мм по несгораемым мостам автомобильных дорог отдельных категорий. При прокладке трубопроводов по таким мостам, где проложены ещё и кабели связи, требуется согласование с Министерством связи России.

Минимальное расстояние от оси подземных (или наземных в насыпи) трубопровода до населенных пунктов, отдельных сельскохозяйственных и промышленных предприятий, зданий и сооружений, а также иных инфраструктурных объектов, рассчитывается в зависимости от класса и диаметра трубопровода и составляет от 10 м (кабели междугородной связи и силовые электрокабели) до 3000 м (от нефтепроводов до водозаборов). Допустимые расстояния указаны в части 3 СНиП 2.05.06-85 (СП. 36. 13330. 2012 -актуализированная редакция)

Заглубление трубопроводов до верха трубы следует принимать не менее 0,8 метра при диаметре трубы менее 1000 мм, и 1 метр при диаметре 1000—1400 мм (также при прокладке трубы в песчаных барханах, на пахотных и орошаемых землях).

В скальных грунтах и болотистой местности при отсутствии проезда транспортных средств глубина заглубления должна составлять не менее 0,6 м.

Какие трубы можно использовать?

Современные газопроводы могут изготовляться из различных материалов, но к востребованным относятся только два из них: сталь, полиэтилен. Причем, в неоднократно упоминавшемся СП рекомендовано отдавать предпочтение трубам из последней разновидности материала.

На фото изображены стальные трубы. Еще недавно они были наиболее востребованными, но сегодня их активно вытесняют более эффективные, надежные и безопасные полиэтиленовые аналоги

Причина востребованности полиэтиленовых труб в том, что они не подвержены воздействию блуждающих токов и более устойчивы к коррозии. Благодаря чему сохраняют свои рабочие характеристики весь срок эксплуатации.

Защита стальной трубы от коррозии. Все указанные слои существенно продлевают срок службы, но делают прокладку более дорогой и трудозатратной. Особенно в сравнении с полимерной трубной продукцией

Для сравнения стальные трубы, согласно требованиям профильного СП, должны быть защищены от:

• подземной (грунтовой, почвенной) коррозии — это положение актуально для всех подземных газопроводов;
• коррозии вызванной, так называемыми, блуждающими токами — это правило действует в отношении подземных газопроводов;
• атмосферной коррозии — требование действует в отношении надземных газопроводов.

Защита труб и других элементов, изготовленных из стали, процедура обязательная.

Об этом сказано в СП 62.13330.2011, который ссылается на:

ГОСТ 9.602-2005, где изложены требования по борьбе с коррозией в случае с подземными газопроводами.

Как выбрать тип газопровода

Типов индивидуального газопровода два: надземная и подземная трасса. В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:

1. Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.

Прокладка подземного газопровода

1. Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.

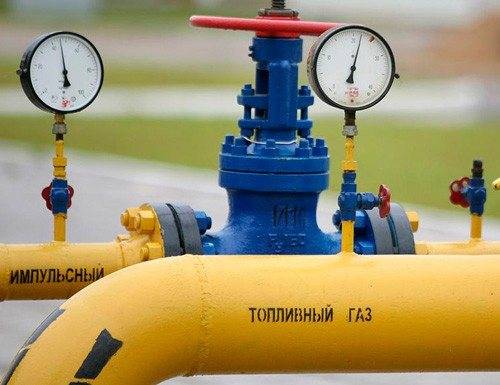

Надземная транспортировка газа по трубам

Особенности газификации жилых строений

С помощью газа в доме можно успешно организовать и отопление, и подогрев горячей воды, и приготовление пищи.

Газовое оборудование надежно и разнообразно, а стоимость голубого топлива обычно ниже, чем использование для этих же целей электричества, твердого или жидкого топлива.

Кроме того, газовые магистрали выходят из строя крайне редко, а вот отключения электроэнергии — распространенное явление. Запасы же дров, угля, дизтоплива и других подобных энергоносителей приходится постоянно пополнять.

Главная проблема с природным газом — его опасность для здоровья людей и способность взрываться. Даже небольшая утечка может привести к отравлению или к взрыву.

Именно поэтому требования к монтажу газовых коммуникаций очень высоки, не стоит и думать о том, чтобы провести все работы своими руками.

Чтобы правильно ввести газ в частный дом используют специальный узел, который называется редуктор для понижения давления газа

Для начала специалисты не рекомендуют экономить на материалах или элементах системы. Прокладка труб сомнительного качества и непрофессиональный монтаж неприемлемы.

Газовые трубы практически всегда нужно прокладывать открытым способом (кроме подземных участков магистрали). Их нельзя скрывать под какими-либо декоративными элементами, чтобы улучшить интерьер.

Газовую трубу не рекомендуется вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты

Рекомендуется по возможности избегать установки разъемных соединений. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Нельзя прокладывать газовые трубы внутри стен или в толще фундамента. Это правило относится и к другим элементам, таким как наличники, дверные короба, оконные рамы, перегородки и т.п.

В отдельных случаях допускается прокладка газовой трубы в стенной нише, но этот момент должен быть четко отражен и обоснован в проекте. Особые требования предъявляются и к уклону труб.

По горизонтали допускается отклонение положения магистрали всего на 3 мм в сторону газовых приборов.

По вертикали же никаких отклонений не допускается, но стояк может иметь небольшой уклон: не более 2 мм на каждый метр. Он не должен проходить через жилые помещения, через туалет или ванную комнату.

Газовый стояк должен быть расположен на лестничной клетке, часто его проводят через кухню.

Внимательно придется проследить и за установкой запорных кранов. Так, положение центральной оси пробки должно быть строго параллельно стене, вдоль которой проходит труба.

Выбирая положение крана, следует убедиться, что положение запорного устройства не блокируется стеной. От потолка и от стен газовая труба должна располагаться на расстоянии 100 мм.

Газовые трубы фиксируют вдоль стены не вплотную, а на небольшом расстоянии, чтобы коммуникации оставались доступными для профилактического осмотра и ремонта

Зазор между стеной и трубой может варьироваться от размеров радиуса трубы до предельного значения в 100 мм. Этот просвет необходим, чтобы конструкцию можно было беспрепятственно обследовать.

От пола следует выдержать расстояние в размере 2,2 м. Газовые трубы ставят на специальные прочные опоры, провисание конструкции недопустимо.

Поэтому необходимо убедиться, что между кронштейном и трубой нет никаких просветов. Все эти важные моменты учитываются в проекте, который должен быть предварительно составлен специалистами-инженерами.

Газовые трубы следует проводить не менее, чем в 30 см от электрического щитка, и не менее, чем в 25 см от открытой проводки. От скрытого кабеля следует отступить хотя бы на пять сантиметров.
