Расчет диаметра газопровода: пример расчета и особенности прокладки газовой сети

Для чего необходим расчет газопровода

  1. Расчет газопроводной магистрали необходим, чтобы выявить возможное сопротивление в газовой трубе.
  2. Правильные вычисления дают возможность качественно и надежно подобрать необходимое оборудование для газовой конструкционной системы.
  3. После произведенного расчета, можно наилучшим образом подобрать верный диаметр труб. В результате газопровод сможет осуществлять стабильное и эффективное поступление голубого топлива. Газ будет подаваться при расчетном давлении, он будет быстро и качественно доставляться во все нужные точки газопроводной системы.
  4. Газовые магистрали будут работать в оптимальном режиме.
  5. При правильном расчете в конструкции не должно быть излишних и чрезмерных показателей при установке системы.
  6. Если расчет выполнен правильно, застройщик может финансово сэкономить. Все работы будет выполнены согласно схеме, будут закуплены только необходимые материалы и оборудование.

Определение диаметра газопровода

Внутренний диаметр участка газопровода можно определять из уравнения расхода газа, проходящего по данному участку. Это уравнение имеет вид

— расчётный расход газа

где f, м 2 – площадь поперечного сечения трубы.

м 2 , тогда

с– скорость газа в газопроводе, м/с

Согласно СП 42-101-2003 для надземных и внутренних газопроводов с учётом степени шума, создаваемого движением газа, следует принимать скорости движения газа не более:

с = 7 м/с для газопроводов низкого давления

с = 15 м/с для газопроводов среднего давления

с = 25 м/с для газопроводов высокого давления

Для подземных газопроводов можно принимать более высокие скорости.

Исходя из вышеприведённых формул предварительно внутренний газопровода определяется по формуле:

, м

где Вр, м 3 /ч – действительный расход газа на участке при рабочих параметрах газа Р и t.

По каталогу выбирают стандартную трубу с внутренним диаметром близким по своему значению к d’, причём принимают ближайший больший – для стальных газопроводов и ближайший меньший – для полиэтиленовых.

При расчёте газопроводов низкого давления можно пренебречь изменением плотности и удельного объёма газа при изменении давления, т.е. условно можно принять действительный расход газа (при рабочих параметрах) равным расходу газа при нормальных условиях (при t=0˚C; Р=760 мм рт.ст.), тогда Вр=В, м 3 /ч.

В – расход газа при нормальных условиях берётся из паспортов газопотребляющих агрегатов или из их теплового расчёта.

При расчёте газопроводов среднего и высокого давления необходимо учитывать изменение плотности и удельного объёма газа при изменении его давления, т.е. следует известный расход газа при нормальных условиях В перевести в расход газа при заданных рабочих параметрах по формуле:

, м 3 /ч

где

, мм рт. ст. – рабочее давление газа избыточное (по манометру); , мм рт. ст. – атмосферное давление (по барометру); , ˚C – рабочая температура газа.

Если выражение для Вр подставить в формулу d’ и выразить давление в МПа, то получим формулу:

, мм

где

– расход газа при нормальных условиях, м 3 /ч;

Р– рабочее давление газа (абсолютное), МПа; Р = Рр + Рб

t, ˚C – рабочая температура газа.

Эта формула приведена в СНиП 2.04.08-87 “Газоснабжение”

В настоящее время согласно СП 42-101-2003 внутренний диаметр газопровода следует предварительно определять по формуле:

,см где А, b, m, n – коэффициенты, зависящие от категории газопровода и материала труб, определяются по таблицам 1 и 2.

В, м 3 /ч – расчётный расход газа при нормальных условиях;

∆Руд – удельные потери давления (Па/м – для газопроводов низкого давления, МПа/м – для газопроводов среднего и высокого давления), определяемые по формуле:

, Па/м; МПа/м,

где

— допустимые потери давления (Па – для газопроводов низкого давления, МПа/м – для газопроводов среднего и высокого давления). , м – расстояние от начальной точки до самой удалённой точки газопровода.

Категория газопроводовА
Низкого давления10 6 /162π 2 =626,1
Среднего и высокого давленияР/(Р∙162π 2 )

Р=0,101325 МПа – нормальное атмосферное давление (760 мм рт.ст.)

Р, МПа – усреднённое давление газа (абсолютное) в газовой сети.

Материал трубbmn
Сталь0,022
Полиэтилен0,04461,754,75

Расчётные суммарные потери давления газа в газопроводах низкого давления (от источника газоснабжения до наиболее удалённого прибора) принимаются не более 1800 Па, в том числе в распределительных газопроводах – 1200 Па, в газопроводах-вводах и внутренних газопроводах – 600 Па.

Какие документы понадобятся?

Прежде чем приступать непосредственно к монтажу, придется заняться сбором необходимых бумаг. Чтобы сделать это в максимально сжатые сроки, необходимо сразу приготовить паспорт, а также документацию, которая подтверждает владение участком и расположенным на нем домом.

Следующий этап заключается в подаче заявления в соответствующую службу. В нем изъявляется желание газифицировать дом. Сотрудники выдадут бланк, где перечислены все технические условия.

Выданный газовой службой документ заполняет специалист, занимающийся составлением проекта. Выбирайте квалифицированного проектировщика. Ведь от его компетентности зависит результат работы и безопасность жильцов

Согласно проекту проводится монтаж газовой сети. Иногда трубы прокладываются через участки соседей. В этом случае необходимо запросить у них письменное разрешение на проведение такого рода работ.

Помимо перечисленных выше бумаг, также нужно будет получить следующие документы:

  • акт ввода оборудования, работающего на газу, в эксплуатацию;
  • договор о составлении технической документации и проведении работ;
  • разрешение на поставку природного газа и оплату этой услуги;
  • документ об установке оборудования и газификации дома.

Также потребуется обследование дымохода. После этого специалисты выдадут соответствующий акт. Последний документ — разрешение на газификацию частного дома — выдается местной архитектурно-планировочной компанией.

Расчет падения напора и гидравлического сопротивления

Полные потери напора жидкости включают в себя потери на преодоление потоком всех препятствий: наличие насосов, дюкеров, вентилей, колен, отводов, перепадов уровня при течении потока по трубопроводу, расположенному под углом и т.д. Учитываются потери на местные сопротивления, обусловленные свойствами используемых материалов.

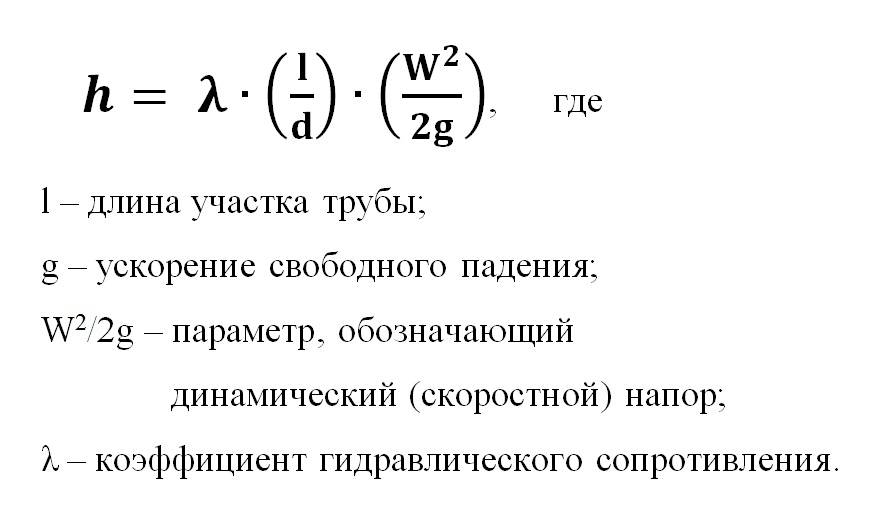

Другим важным фактором, влияющим на потери напора, является трение движущегося потока о стенки трубопровода, которое характеризуется коэффициентом гидравлического сопротивления.

Значение коэффициента гидравлического сопротивления λзависит от режима движения потока и шероховатости материала стенок трубопровода. Под шероховатостью понимают дефекты и неровности внутренней поверхности трубы. Она может быть абсолютной и относительной. Шероховатость различна по форме и неравномерна по площади поверхности трубы. Поэтому в расчетах используется понятие усредненной шероховатости с поправочным коэффициентом (k1). Данная характеристика для конкретного трубопровода зависит от материала, продолжительности его эксплуатации, наличия различных коррозионных дефектов и других причин. Рассмотренные выше величины являются справочными.

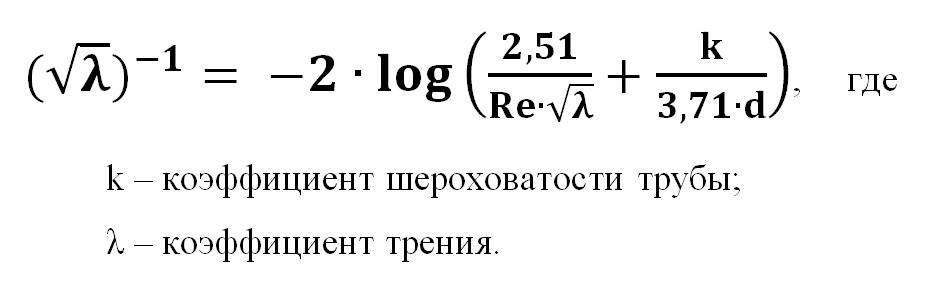

Количественная связь между коэффициентом трения, числом Рейнольдса и шероховатостью определяется диаграммой Муди.

Для вычисления коэффициента трения турбулентного движения потока также используется уравнение Коулбрука-Уайта, с использованием которого возможно наглядное построение графических зависимостей, по которым определяется коэффициент трения:

В расчётах используются и другие уравнения приблизительного расчета потерь напора на трение. Одним из наиболее удобных и часто используемых в этом случае считается формула Дарси-Вейсбаха. Потери напора на трение рассматриваются как функция скорости жидкости от сопротивления трубы движению жидкости, выражаемой через значение шероховатости поверхности стенок трубы:

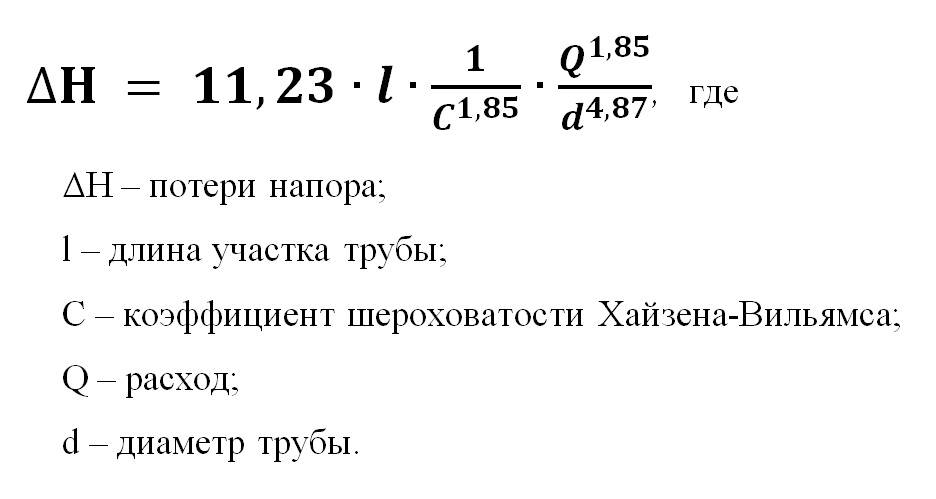

Потери давления по причине трения для воды рассчитывают по формуле Хазена — Вильямса:

Старые таблицы расчета – надежное пособие для современного инженера

Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.

Онлайн калькуляторы для расчета также в помощь

Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.

Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.

Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.

Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.

8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.

Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:

Таблица 8.4. Пропускная способность труб различного диаметра.

Диаметр

Площадь

Пропуск. способность при скорости,м3/час

наруж.,мм

внутр.,мм

внут.сеч.,мм2

0,5 м/с — скорость воды в трубе от переливного лотка

0,8 м/с — скорость воды в трубе коллектора

1,2 м/с — скорость воды в трубе на входе в насос

2,0 м/с — скорость воды при выходе из насоса

2,5 м/с — максимально возможная скорость воды в трубе

Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:

Диаметры труб от переливного лотка к коллектору;

Диаметры труб коллектора;

Диаметры всасывающей трубы на подачу в насос;

Диаметр трубы после насоса, фильтров, линии форсунок.

У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.

Рис 8.11. Соединение форсуночной линии.

Для соединения форсунок нам понадобятся следующие материалы:

Уголок 50мм-90 0 — 6шт.

Тройник 50мм — 2шт.

Тройник 63мм — 1шт.

Редукция короткая 63-50мм — 2шт.

— труба 63мм — 6 м. (определяется по расстоянию от центра

длинного борта до техпомещения.)

Труба 50мм — 12м. (суммируем все отрезки трубы 50мм

согласно вычисленному расположению форсунок.)

Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.

Рис. 8.12 Подключение донных сливов.

В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:

Муфта с н.р. 63-2″» — 1шт.

Труба 63мм — 2м.

Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.

Рис 8.13 обвязка скиммеров.

Для обвязки скиммеров нам понадобятся следующие материалы:

Муфта с н.р. 50-2″» — 2шт.

Угол 50-90 0 — 2шт.

Тройник 63 — 1шт.

Редукция 63-50 — 2шт.

Труба 50мм — 6м.

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

Прокладка магистрали представляет собой сложный и трудоемкий процесс. Чтобы обезопасить себя и свой дом от утечки газа, необходимо использовать качественную арматуру и следовать рекомендациям специалистов

Классификация газопроводов

Современные газопроводы – это целая система комплексов сооружений, предназначенных для транспортировки горючего топлива от мест его добычи до потребителей. Поэтому по предназначению они бывают:

  • Магистральными – для транспортировки на большие расстояния от мест добычи до пунктов назначения.
  • Местными – для сбора, распределения и подачи газа к объектам населённых пунктов и предприятий.

По магистральным трассам сооружаются компрессорные станции, которые нужны для поддержания в трубах рабочего давления и поставки газа до назначенных пунктов к потребителям в необходимых объёмах, рассчитанных заранее. В них газ очищается, осушается, сжимается и охлаждается, а затем возвращается в газопровод под определённым давлением, необходимым для данного участка прохождения топлива.

Местные газопроводы, расположенные в населённых пунктах, классифицируются:

  • По виду газа – транспортироваться может природный, сжиженный углеводородный, смешанный и др.
  • По давлению – на разных участках газ бывает с низким, средним и высоким давлением.
  • По расположению – наружные (уличные) и внутренние, надземные и подземные.

Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно.

Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

Чтобы определить оптимальный диаметр газопроводной магистрали, можно воспользоваться таблицей. Для получения необходимого значения нужно лишь выбрать необходимую величину расхода топлива

Почему необходимо проводить расчёт газопровода

На протяжении всех участков газопроводной магистрали проводятся расчёты для выявления мест, где в трубах вероятны появления возможных сопротивлений, изменяющих скорость подачи топлива.

Если все вычисления сделать правильно, то можно подобрать наиболее подходящее оборудование и создать экономичный и эффективный проект всей конструкции газовой системы.

Это избавит от лишних, завышенных показателей при эксплуатации и расходов в строительстве, которые могли бы быть при планировании и установке системы без гидравлического расчёта газопровода.

Появляется лучшая возможность подбора нужного размера в сечении и материалов труб для более эффективной, быстрой и стабильной подачи голубого топлива в запланированные точки системы газопровода.

Обеспечивается оптимальный рабочий режим всей газовой магистрали.

Застройщики получают финансовую выгоду при экономии на закупках технического оборудования, строительных материалов.

Производится правильный расчёт газопроводной магистрали с учётом максимальных уровней расхода горючего в периоды массового потребления. Учитываются все промышленные, коммунальные, индивидуально-бытовые нужды.

Определение пропускной способности трубопроводов ГРС

Б.К. Ковалев, заместитель директора по НИОКР

В последнее время все чаще приходится сталкиваться с примерами, когда оформление заказов на промышленное газовое оборудование ведут менеджеры, не имеющие достаточного опыта и технических знаний в отношении предмета закупок. Иногда результатом становится не вполне корректная заявка или принципиально неверный подбор заказываемого оборудования. Одной из наиболее распространенных ошибок является выбор номинальных сечений входного и выходного трубопроводов газораспределительной станции, сориентированный только на номинальные значения давления газа в трубопроводе без учета скорости потока газа. Цель данной статьи – выдача рекомендаций по определению пропускной способности трубопроводов ГРС, позволяющих при выборе типоразмера газораспределительной станции проводить предварительную оценку ее производительности для конкретных значений рабочих давлений и номинальных диаметров входного и выходного трубопроводов.

При выборе необходимых типоразмеров оборудования ГРС одним из основных критериев является производительность, которая в значительной мере зависит от пропускной способности входного и выходного трубопроводов.

Пропускная способность трубопроводов газораспределительной станции рассчитывается с учетом требований нормативных документов, ограничивающих максимально допустимую скорость потока газа в трубопроводе величиной 25м/с. В свою очередь, скорость потока газа зависит главным образом от давления газа и площади сечения трубопровода, а также от сжимаемости газа и его температуры.

Пропускную способность трубопровода можно рассчитать из классической формулы скорости движения газа в газопроводе (Справочник по проектированию магистральных газопроводов под редакцией А.К. Дерцакяна, 1977):

где W— скорость движения газа в газопроводе, м/сек; Q — расход газа через данное сечение (при 20°С и 760 мм рт. ст.), м 3 /ч; z — коэффициент сжимаемости (для идеального газа z = 1); T = (273 + t °C) — температура газа, °К; D — внутренний диаметр трубопровода, см; p = (Pраб + 1,033) — абсолютное давление газа, кгс/см 2 (атм); В системе СИ (1 кгс/см 2 = 0,098 МПа; 1 мм = 0,1 см) указанная формула примет следующий вид:

где D — внутренний диаметр трубопровода, мм; p = (Pраб + 0,1012) — абсолютное давление газа, МПа. Отсюда следует, что пропускная способность трубопровода Qmax, соответствующая максимальной скорости потока газа w = 25м/сек, определяется по формуле:

Для предварительных расчетов можно принять z = 1; T = 20?С = 293 ?К и с достаточной степенью достоверности вести вычисления по упрощенной формуле:

Значения пропускной способности трубопроводов с наиболее распространенными в ГРС условными диаметрами при различных величинах давления газа приведены в таблице 1.

Источник

Расчет гидравлики системы отопления

Нам потребуются данные теплового расчёта помещений и аксонометрической схемы.

Шаг 1: считаем диаметр труб

В качестве исходных данных используются экономически обоснованные результаты теплового расчёта:

1а. Оптимальная разница между горячим (tг) и охлаждённым( tо) теплоносителем для двухтрубной системы – 20º

1б. Расход теплоносителя G, кг/час — для однотрубной системы.

2. Оптимальная скорость движения теплоносителя – ν 0,3-0,7 м/с.

Чем меньше внутренний диаметр труб — тем выше скорость. Достигая отметки 0,6 м/с, движение воды начинает сопровождаться шумом в системе.

3. Расчётная скорость теплопотока – Q, Вт.

Выражает количество тепла (W, Дж), переданного в секунду (единицу времени τ):

Формула для расчёта скорости теплопотока

4. Расчетная плотность воды: ρ = 971,8 кг/м3 при tср = 80 °С

5. Параметры участков:

  • расход мощности – 1 кВт на 30 м³
  • запас тепловой мощности – 20%
  • объём помещения: 18 * 2,7 = 48,6 м³
  • расход мощности: 48,6 / 30 = 1,62 кВт
  • запас на случай морозов: 1,62 * 20% = 0,324 кВт
  • итоговая мощность: 1,62 + 0,324 = 1,944 кВт

Находим в таблице наиболее близкое значения Q:

Получаем интервал внутреннего диаметра: 8-10 мм. Участок: 3-4. Длина участка: 2.8 метров.

Шаг 2: вычисление местных сопротивлений

Чтобы определиться с материалом труб, необходимо сравнить показатели их гидравлического сопротивления на всех участках отопительной системы.

Факторы возникновения сопротивления:

Трубы для отопления

  • в самой трубе:
    • шероховатость;
    • место сужения/расширения диаметра;
    • поворот;
    • протяжённость.
  • в соединениях:
    • тройник;
    • шаровой кран;
    • приборы балансировки.

Расчетным участком является труба постоянного диаметра с неизменным расходом воды, соответствующим проектному тепловому балансу помещения.

Для определения потерь берутся данные с учётом сопротивления в регулирующей арматуре:

  1. длина трубы на расчётном участке/l,м;
  2. диаметр трубы расчётного участка/d,мм;
  3. принятая скорость теплоносителя/u, м/с;
  4. данные регулирующей арматуры от производителя;
  5. справочные данные:
    • коэффициент трения/λ;
    • потери на трение/∆Рl, Па;
    • расчетная плотность жидкости/ρ = 971,8 кг/м3;
  6. технические характеристики изделия:
    • эквивалентная шероховатость трубы/kэ мм;
    • толщина стенки трубы/dн×δ, мм.

Для материалов со сходными значениями kэ производители предоставляют значение удельных потерь давления R, Па/м по всему сортаменту труб.

Чтобы самостоятельно определить удельные потери на трение/R, Па/м, достаточно знать наружный d трубы, толщину стенки/dн×δ, мм и скорость подачи воды/W, м/с (или расход воды/G, кг/ч).

Для поиска гидросопротивления/ΔP в одном участке сети подставляем данные в формулу Дарси-Вейсбаха:

Шаг 3: гидравлическая увязка

Для балансировки перепадов давления понадобится запорная и регулирующая арматура.

  • проектная нагрузка (массовый расход теплоносителя — воды или низкозамерзающей жидкости для систем отопления );
  • данные производителей труб по удельному динамическому сопротивлению/А, Па/(кг/ч)²;
  • технические характеристики арматуры.
  • количество местных сопротивлений на участке.

Задача. выровнять гидравлические потери в сети.

В гидравлическом расчёте для каждого клапана задаются установочные характеристики (крепление, перепад давления, пропускная способность). По характеристикам сопротивления определяют коэффициенты затекания в каждый стояк и далее — в каждый прибор.

Фрагмент заводских характеристик поворотного затвора

Выберем для вычислений метод характеристик сопротивления S,Па/(кг/ч)².

Потери давления/∆P, Па прямо пропорциональны квадрату расхода воды по участку/G, кг/ч:

  • ξпр — приведенный коэффициент для местных сопротивлений участка;
  • А — динамическое удельное давление, Па/(кг/ч)².

Удельным считается динамическое давление, возникающее при массовом расходе 1 кг/ч теплоносителя в трубе заданного диаметра (информация предоставляется производителем).

Σξ — слагаемое коэффициентов по местным сопротивлениям в участке.

Приведенный коэффициент:

Шаг 4: определение потерь

Гидравлическое сопротивление в главном циркуляционном кольце представлено суммой потерь его элементов:

  • первичного контура/ΔPIк ;
  • местных систем/ΔPм;
  • теплогенератора/ΔPтг;
  • теплообменника/ΔPто.

Сумма величин даёт нам гидравлическое сопротивление системы/ΔPсо:

Порядок прокладки газопровода

Вопреки тому, что монтажом труб должны заниматься исключительно профессионалы, имеющие необходимую квалификацию, каждый владелец частного дома должен подробно ознакомиться с порядком проведения работ. Это позволит избежать неприятностей и появления незапланированных финансовых трат.

Монтаж стояка и подготовка помещения

Если частный дом газифицируется с целью организации отопления, то нужно позаботиться об обустройстве помещения. Комната со всем оборудованием должна быть отдельной и иметь довольно хорошую вентиляцию. Ведь природный газ не только взрывоопасен, но и токсичен для организма человека.

В котельной обязательно должно быть окно. Это обеспечит возможность в любой момент проветривать помещение, что позволит избежать отравления парами топлива

Что касается габаритов, то высота потолков в комнате должна составлять не меньше 2,2 м. Для кухни, где будет установлена плита с двумя конфорками, будет достаточно площади 8 м2, а для четырехконфорочной модели — 15 м2.

Если для обогрева дома будет использоваться оборудование мощностью более 30 кВт, то котельная должна быть вынесена за пределы дома и представлять собой отдельно стоящее здание.

Газ подводится в коттедж при помощи специального ввода, представляющего собой отверстие над фундаментом. Он оборудуется особым футляром, через который проходит труба. Один ее конец подсоединяется к стояку, а второй является частью внутренней системы подачи газа.

Монтаж стояка осуществляется точно вертикально и конструкция должна быть удалена от стены на расстояние не менее 15 см. Закрепить арматуру можно при помощи специальных крючков.

Тонкости прокладывания труб

В процессе установки трубопровода в стене все его детали должны быть пропущены через гильзы. При этом всю конструкцию необходимо покрыть масляной краской.

Свободное пространство, присутствующее между трубой и гильзой, заполняется при помощи просмоленной пакли и битума.

Необходимо добиться того, чтобы во время монтажа трубопровода использовалось как можно меньше резьбовых и сварных соединений. Такой подход позволит сделать всю конструкцию максимально надежной. Соответственно, для этого нужно подбирать трубы максимальной длины

Каждый из узлов собирается внизу, а на высоте проводится только крепеж заранее подготовительных компонентов. Если диаметр труб не превышает 4 см, то их можно крепить при помощи хомутов или крючков. Для всех остальных рекомендуется применять кронштейны или подвески.

Сварка, сборка и правила приема

Все составляющие трубопровода соединяется между собой посредством сварки. При этом шов должен быть качественным и надежным. Чтобы добиться этого, необходимо предварительно выровнять конец трубы и зачистить около 1 см с каждой ее стороны.

Что касается сборки резьбовых соединений, то для этого нужно пользоваться особой методикой. Сперва стык обрабатывается при помощи белил. Следующий этап заключается в намотке длинноволокнистого льна или специальной ленты. Только после этого можно закручивать резьбовое соединение.

Как только мастера закончат работу, в дом должна приехать комиссия и проверить качество монтажа. Причем в обязательном порядке владельцу проводят подробный инструктаж по правилам использования газопроводом. Также сотрудники расскажут, как правильно пользоваться оборудованием, потребляющим голубое топливо.

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

Прокладка магистрали представляет собой сложный и трудоемкий процесс. Чтобы обезопасить себя и свой дом от утечки газа, необходимо использовать качественную арматуру и следовать рекомендациям специалистов

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.

Какие документы понадобятся?

Прежде чем приступать непосредственно к монтажу, придется заняться сбором необходимых бумаг. Чтобы сделать это в максимально сжатые сроки, необходимо сразу приготовить паспорт, а также документацию, которая подтверждает владение участком и расположенным на нем домом.

Следующий этап заключается в подаче заявления в соответствующую службу. В нем изъявляется желание газифицировать дом. Сотрудники выдадут бланк, где перечислены все технические условия.

Выданный газовой службой документ заполняет специалист, занимающийся составлением проекта. Выбирайте квалифицированного проектировщика. Ведь от его компетентности зависит результат работы и безопасность жильцов

Согласно проекту проводится монтаж газовой сети. Иногда трубы прокладываются через участки соседей. В этом случае необходимо запросить у них письменное разрешение на проведение такого рода работ.

Помимо перечисленных выше бумаг, также нужно будет получить следующие документы:

  • акт ввода оборудования, работающего на газу, в эксплуатацию;
  • договор о составлении технической документации и проведении работ;
  • разрешение на поставку природного газа и оплату этой услуги;
  • документ об установке оборудования и газификации дома.

Также потребуется обследование дымохода. После этого специалисты выдадут соответствующий акт. Последний документ — разрешение на газификацию частного дома — выдается местной архитектурно-планировочной компанией.

Как работает система газовой магистрали

  • В черте города размещается сеть газовых трубопроводов. В конце каждого трубопровода, по которому будет осуществляться подача газа, устанавливаются специальные газораспределительные системы, которые еще называют газораспределительными станциями.
  • После того, как газ доставлен на такую станцию, осуществляется перераспределение давления, а точнее — снижается напор газа.
  • Далее газ направляется в регуляторный пункт, а от него — в сеть с более высоким уровнем давления.
  • Трубопровод с наибольшим уровнем давления присоединяют к подземному хранилищу газа.
  • Для того, чтобы регулировать суточное потребление природного газа, осуществляется монтаж специальных газгольдерных станций.
  • Газовые трубы, в которых протекает газ со средним и высоким давлением, служат своеобразной подпиткой для газопроводов с низким газовым напором. Для осуществления контроля этого процесса существуют точки регулировки.
  • Для того, чтобы определиться с тем, какими будут потери давления, а также точное поступление в конечный пункт всего необходимого объема природного газа, осуществляют вычисление оптимального диаметра труб. Данные вычисления производятся путем гидравлического расчета.

Если установка газовых труб уже произведена, то с помощью вычислений имеется возможность узнать потери давления в период передвижения природного газа по трубам. Также сразу указываются размеры имеющихся труб. Потери давления происходят вследствие сопротивления.

Существует местное сопротивление, которое возникает при изменении диаметра труб, в точках перемены скорости газа, на поворотах. Также часто имеет место сопротивление при трении, которое происходит независимо от того, присутствуют ли повороты, а также какая скорость потока газа. Место его распределения — вся протяженность газовой магистрали.

Газовая магистраль позволяет проводить газ, как в коммунальные потребительские сферы, так и так и в промышленные организации и предприятия.

При помощи расчетов определяют точки, в которые нужно подвести газ низкого давления. Чаще всего к подобным точкам относятся отдельные маленькие котельные, небольшие коммунальные потребители, здания общего посещения и коммерческие помещения, жилые здания.

Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу. Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ

Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

Чтобы определить оптимальный диаметр газопроводной магистрали, можно воспользоваться таблицей. Для получения необходимого значения нужно лишь выбрать необходимую величину расхода топлива

Стандартные расценки на подключение частного домохозяйства к магистральному газу приведены здесь. Владельцам загородных участков стоит знать, “во что обойдется” газификация.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
