Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

  • подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
  • переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
  • к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.


Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

  1. Нулевой провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных выключателей.
  3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
  4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
  5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.


К каким клеммам подключаются провода.

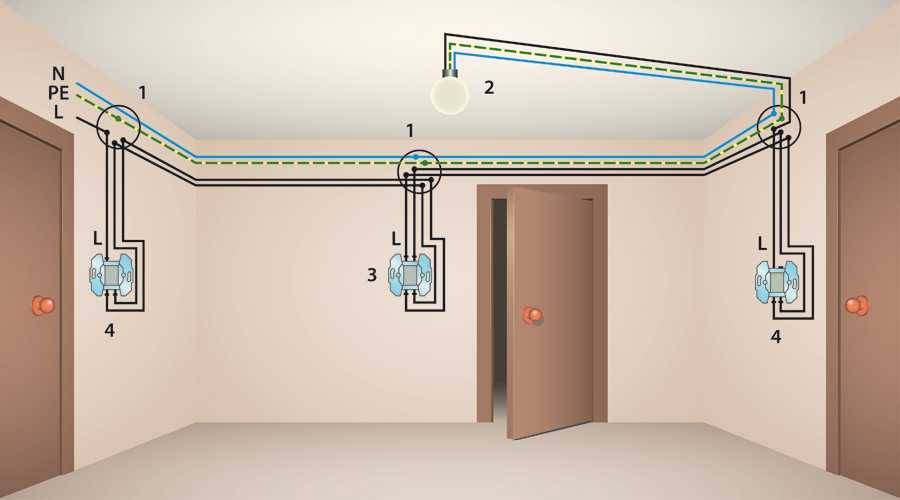

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.


Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Проходные выключатели из 5-ти мест без распаячных коробок. Suneler.ru

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

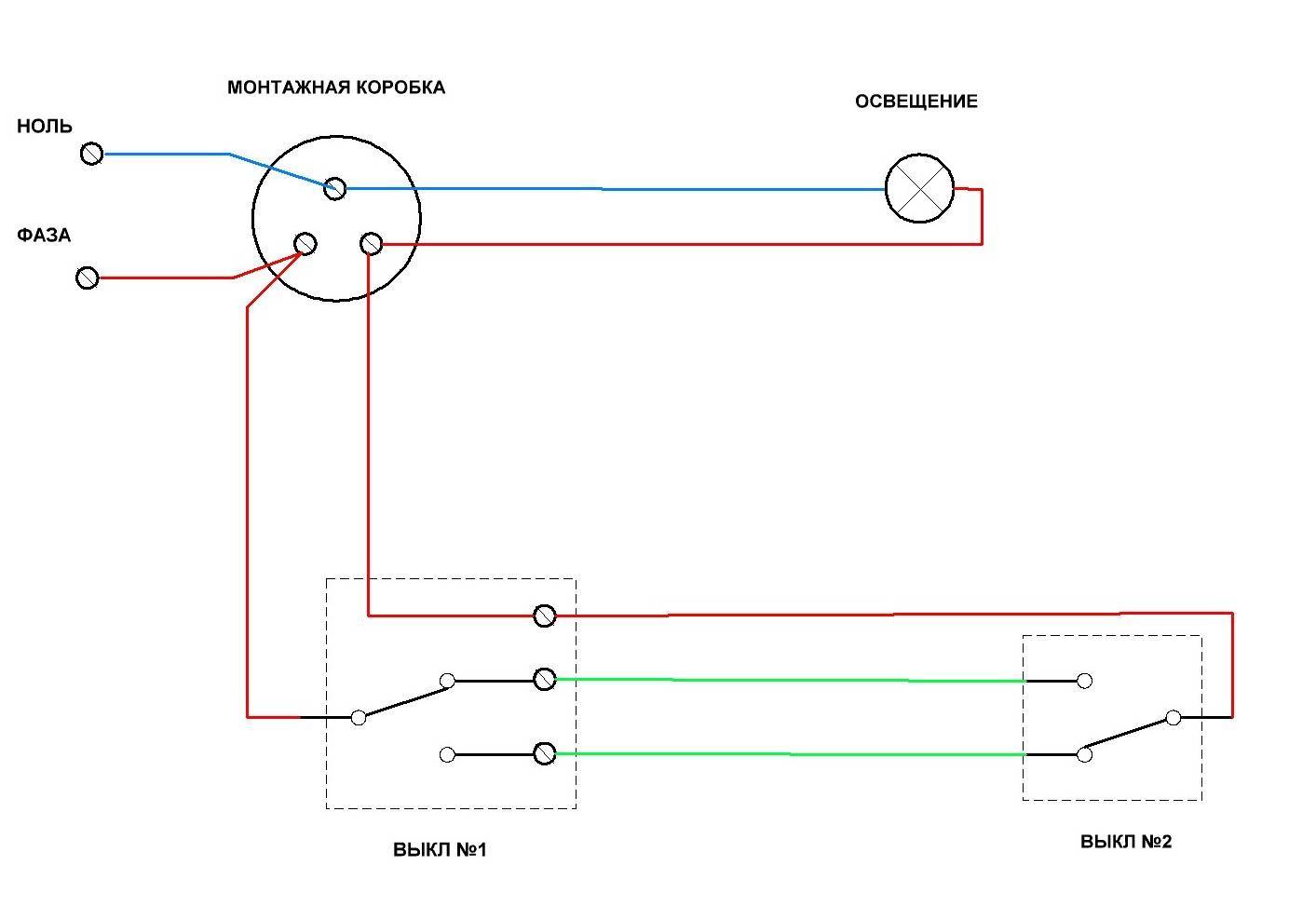

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

  1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
  2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
  3. С противоположной стороны проделывается штроба под второй подрзозетник.
  4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

  5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
  6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
  7. Выполняются петли по 30-40 см под плафоны.
  8. В распределительный короб и в подрозетики прокладываются концы кабеля.
  9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.  Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВтТок, АДлина, мСечение, мм2
14,634,51
2917,51
313,517,51,5
3,51624,52,5
41821,52,5
627234
836,5256

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

  • нейтраль – синего или голубого цвета;
  • заземление – желто-зеленое;
  • фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

  1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
  2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
  3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
  4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
  5. Подключение на осветительный прибор 1-2 нулевых проводников.
  6. Прокладка двухжильного кабеля питания к распределительному коробу.

Схема при подключении трех и больше переключателей

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.

Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:

Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.

Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно – даже три или четыре переключателя применяются достаточно редко, не говоря уже о большем количестве.

Наглядно работа проходного и реверсивного переключателей на видео:

Рисунок схемы

  • Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
  • Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
  • Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
  • После этого можно начинать подключение проводов к выключателю. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
  • Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму выключателя.
  • Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
  • Устанавливается специальная рамка.
  • Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
  • Остаётся только провести монтаж трёх или двух клавиш.

Подключение проходного выключателя — отличие в количестве контактов

Простой принцип, изменяя положения клавиши вход переключается к одному из выходов.  У проходных выключателей только два рабочих положения:

  • вход на выход 1;
  • вход на выход 2.

Других положений просто нет. Вследствии чего это все и работает. Поскольку контакт переключается из одного положения в другое,  правильнее называть их «переключатели». По этому проходной переключатель — это то же самое устройство.

Даже если стрелочки на клавишах не наблюдаются, разбираем контактную часть. На стандартных изделиях указывается схема подключения, позволяющая понять, оборудование какого типа у вас в руках. У всех более-менее уважающих себя производителях эта схема есть. На многих китайских эта схема отсутствует.

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.

В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.

Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.

В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.

У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Разводка проводов на проходном выключателе

Говоря о помещении, то разводку нужно сделать начиная от электро-щита с автоматами и УЗО и продолжая, как показано на фото ниже. По правилам они должны находится на расстоянии 15 см от потолка. Укладка их возможна как в гофре, так и короба, заводятся провода в монтажные коробки. Для удобства возможной замены провода. По последним нормативам все соединения производятся только при помощи контакторов в монтажных коробках. При использовании  скрутки  их нужно пропаять и хорошо заизолировать.

Возвратный провод лампы подсоединяем ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Разводка провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема подключения проходного выключателя

Смотрите это видео на YouTube

Подключение двухклавишного проходного выключателя


Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

  1. Соединение кабеля нужно производить в распределительных коробках;
  2. Укладывают провод не ближе 15 см от поверхности потолка;
  3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
  4. Крепить провод нужно дюбель-хомутами подходящего размера.
