Проект дренажа участка: правила разработки дренажной системы

Как рассчитать правильный угол наклона

Чтобы выполнить монтаж дренажной системы на участке и при этом рассчитать оптимальный угол наклона, нужно учесть такие параметры:

Сечение дрен. Оно напрямую зависит от типа осушаемой почвы. Чем более она рыхлая, тем большим должен быть диаметр контура.
Тип используемых дрен: с геотекстилем или без него. Первый вариант оптимален для рыхлых почв с обилием песка. Для крупнозернистых грунтов разрешается не использовать геотекстиль.
Глубина заложения контура.
Рельеф участка: перепады его высот.
Уровень грунтовых вод на местности – желательно провести предварительные гидрогеологические изыскания.
Тип почвы – информацию берут из таблицы «Классификация типов грунтов.

Что должно быть в проекте

Перед тем, как начинать любое строительство, необходимо разработать чертеж. Согласно требованиям СНиП, проект дренажа фундамента должен включать в себя:

Схему колодцев, расположения дренов (труб), утепления;
Геометрические данные о дренажной системе: уклон канавы, размеры траншей, расстояния между сборными деталями системы;
Диаметр используемой трубы, размеры колодцев;
Используемые крепежные материалы.

Полученная схема поможет произвести расчет затрачиваемых материалов, разработать смету и утвердить проект в определенных государственных учреждениях. Помимо этого, согласно СНиП, пристенный дренаж фундамента также учитывает общий уклон участка, количество среднегодовых осадков, уровень промерзания земли и грунтовых вод.

Чертеж дренажа подвала

Следующий шаг – это установить согласно схеме водоотвод. Независимо от того, используется закрытая или открытая дренажная система, перед установкой стока нужно выполнить следующие операции:

Очистить участок земли, на котором будет располагаться дренаж. Нужно убрать строительный мусор и камни, которые могут повредить трубы, устранить растительные насаждения с большими корнями и предусмотреть, чтобы корни деревьев не прорвали траншею;
Минимальная глубина траншеи – это максимальная глубина промерзания грунта. В идеале нужно делать канаву такой глубины, чтобы её дно находилось немного ниже уровня замерзания. Если проигнорировать это правило – то в холодное время года дрен замерзнет и весной не успеет оттаять. Впоследствии, функциональность дренажной систем будет нарушена;
Стенки глубокого дрена в обязательном порядке укрепляются и утепляются. Иногда мастера используют геотекстиль чтобы утеплить непосредственно трубы, но в северных районах гораздо удобнее обустроить утепление в канаве;
В дренажной системе закрытого типа должно сочетаться несколько типов щебня, различного по размеру фракции. Для засыпки нижнего уровня применяется камень большого диаметра, постепенно его размер уменьшается с приближением к поверхности земли;
Укладка трубы производится только на песчаную подушку, это нужно для образования на дне канавы своеобразного фильтра, не пропускающего воду;
Подземный дренаж может представлять собой сложную систему, состоящую из многочисленных стоков и магистралей или более простую, периметральную. Первая используется на больших заболоченных участках земли, в то время как вторая необходима для осушения фундамента и размещается вокруг дома;
Допустимый уровень заложения дренажа зависит от уровня грунтовых вод. Но нужно учитывать то, что сточная канава должна располагаться в само низкой точке участка;
При этом дренажный колодец или септик находится еще ниже канавы, под углом не менее 20 градусов;
Если обустраиваете систему отвода сточной воды на поверхности, то обязательно наличие кондиционера. Он представляет собой чаще всего металлическую сетку, которая фильтрует дождевую или талую воду от листьев и других засорений;
После окончания всех строительных работ, нужно обязательно засыпать траншею в целях безопасности. Если используются наружные дрены, и на поверхности должна остаться открытая канва, то нужно установить мостки или другие перекрытия. Для осушительной системы, глубина которой от 1 метра применяется грунтовая засыпка. Для этого земля просеивается и насыпается на канаву горкой;
СНиП разрешают установку дренажа вокруг дома на расстоянии 1,5–2 метра от крайней стены здания.

Особенности пристенного дренажа

Для конструктивного объединения всех систем следует работы планировать еще на этапе рытья котлована и укладки фундамента. В таком случае можно магистрали от ливневой канализации и для системы дренирования уложить в одну траншею. А значит, сэкономить на землеройных работах. Главное – не стараться объединить обе системы в одну. Сезонность насыщения ливневыми стоками способна привести к выходу из строя систему подземного дренажа и засорить дрены

Немаловажно предусмотреть при укладке пристенного дренажа уклон

. Это позволит отказаться от дополнительного насосного оборудования.

Схема пристенного дренажа фундамента

Проектирование с указанием мест установки колодцев, вывода водостоков и траншей (укладка труб возможна только по периметру строения).
Закупка необходимых материалов и оборудования. Проведение землеройных работ.
Проведение гидроизоляции фундамента обмазочным или рулонным методом с последующей теплоизоляцией.
Установка колодцев. Для этого выкапываются котлованы, заливается бетонная подушка (при выведении воды в дренирующий колодец предусматривается установка емкости без дна с фильтрующим слоем снизу). Колодцы могут быть как из бетонных колец, так и современные пластиковые с готовыми отверстиями для подсоединения труб. Смотровые устанавливают каждые 10-20 метров длины труб, поворотные – предназначены для предотвращения затора воды в местах узловых соединений. Оба вида обслуживающих колодца требуют заглубления ниже уровня пролегания труб на 20-30 см. Это позволит производить отстой фракций земли, песка и другого мелкого мусора.
Производится укладка дрен закрытым типом с параллельной прокладкой магистрали ливневых труб (без перфорации). Их конечной точкой будет служить вывод в водосборную емкость. Только ливневые стоки предварительно попадают в коллайдер для очищения.
Засыпается вся система грунтом с последующим декорированием газоном или высадкой растений.

Современные технологии способны во многом облегчить отвод воды. Так на рынке широко распространены дрены с уже готовой обмоткой из геотекстиля и пенопласта. Это позволяет не беспокоиться об уровне фильтрации и теплоизоляции. Также на смену щебня и мелкофракционного гравия приходят полимерные шарики. Они более легкие и выполняют дренирующую функцию в разы лучше. Хотя их применение связано с более существенными материальными затратами.

При правильном устройстве пристенного дренажа фундамента

удастся надолго забыть о проблемах подтопления, а также организовать комфортную эксплуатацию подвального помещения даже при повышенных требованиях сухости. Главное – вовремя рассчитать и спроектировать расположения всех основных элементов. На этапе строительства не потребуется уничтожать уже посаженые зеленные зоны и дополнительно оплачивать работу строительной техники.

Элементы дренажной конструкции

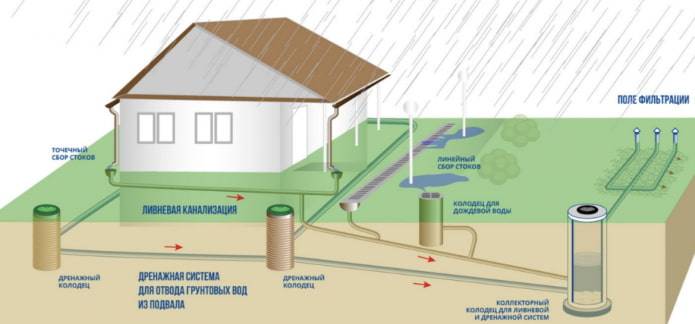

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор грунтовых и атмосферных вод. Последние образуются в результате таяния снега или при затяжных дождях.

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних слоях грунта, а также дождевые и талые.

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

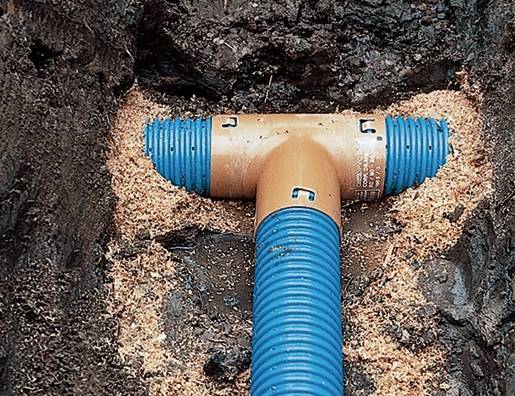

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую нередко используют для полива или хозяйственных нужд.

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
Кольца для устройства смотровых и дренажных колодцев.
Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод. Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину

При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента (+)

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах. Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

суглинки и глина – от 0,003 и более;
песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала

Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Как сделать своими руками?

Следует отметить сразу, что устройство дренажной системы – не простая задача. Но с нею можно справиться без привлечения инженеров, геодезистов и других специалистов. Главное выполнять работы последовательно, следуя разработанному проекту.

Важно! Разработку проекта глубинной дренажной системы лучше доверить специалисту. Так как не имея определенных навыков сложно учесть особенности грунта и рельефа местности, рассчитать угол уклона, количество отводов и так далее

Специалист выдаст такой комплект документов:

Схема установки дренажной системы. Это должен быть не просто план участка с разметкой. Выдается полная инструкция, где указывается глубина канав, уровень уклона, вид и диаметр труб и т.д.
Расчет материалов.
Пояснительная записка, где максимально развернуто описывается весь процесс работ по установке дренажа.

Пошаговое руководство как устроить дренажную траншею закрытого типа без укладки труб:

Изучаем план участка и вырисовываем схему расположения рвов.
Делаем разметку территории в соответствии со схемой.
Выкапываем траншеи глубиной 35–45 см, шириной 35–40 см.
Создаем уклон в сторону общего слива.
Застилаем канавы геотекстильным полотном так, чтобы его ширины хватило выстелить дно, стены и остался запас, для того чтобы завернуть дренажную подушку. Геотекстильный материал будет выполнять роль фильтра и не позволит дренирующему наполнителю заилиться.
Высыпаем на дно канавы дренирующий наполнитель. Это может быть гравий, щебень, керамзит. Толщина заполнения –10–15 см.
Насыпаем песок так, чтобы до края траншеи осталось около 10 см.
Заворачиваем наполнитель геотекстильным полотном.
Насыпаем сверху, извлеченный при выкопке канавы грунт.
Прикрываем дерном.

Важно! Дренаж без прокладки труб подойдет для тех участков, где незначительный объем воды.

Количество канав будет зависеть от типа грунта. Если почва глинистая или суглинистая, количество рвов увеличивается, а расстояние между ними уменьшается. Учтите, что грунт может дать небольшую усадку в первый же сезон, поэтому не стоит сразу декорировать этот участок декоративными насаждениями или другим элементами ландшафтного дизайна.

Дренажная система нужна на любом дачном участке. Она защищает территорию от накопления излишней влаги. Необязательно нанимать строительную бригаду для устройства конструкции. С этой задачей вполне реально справиться самостоятельно.

Поверхностный водоотвод

Поверхностный водоотвод предназначен для сбора дождевой и талой воды с прилегающей территории и дальнейшего ее отвода в ливневую канализацию.

Поверхностный водоотвод – это система желобов и водосборных каналов, состоящая из углубленных лотков, пескоуловителей и специальных устройств, которые предназначены для задержки мусора, вынесенного водой. Сверху пескоуловители и водостоки закрыты съемными декоративно-защитными решетками, которые препятствуют попаданию в систему поверхностного водоотвода мусора и обеспечивают безопасность перемещения транспорта и пешеходов.
