Приточный клапан на пластиковые окна: как выбрать и поставить вентиляционный клапан

Когда необходим приточный клапан?

В связи с массовой заменой деревянных оконных систем на пластиковые конструкции, эффективность естественной вентиляции стала ощутимо ниже. Если через микрозазоры между деревянными створками воздух с улицы легко проникал в помещение, то герметичные пластиковые конструкции исключили такую возможность. В подобной ситуации скорость движения воздушных потоков существенно снижается, что негативно сказывается на микроклимате в квартире.

Помимо снижения уровня комфорта в помещении, недостаточный приток воздуха может привести к появлению более серьезных проблем, среди которых:

  1. Повышение концентрации углекислоты – высокое содержание углекислого газа при недостатке кислорода приводит ухудшению общего самочувствия, появлению вялости, сонливости, раздражительности. Помимо снижения работоспособности, у многих отмечается повышенная восприимчивость к вирусным заболеваниям.
  2. Скопление аллергенов – в помещениях, которые плохо проветриваются, активно развиваются патогенные организмы. Они способны спровоцировать аллергические реакции.
  3. Неприятные запахи – когда скорость обновления воздуха низкая, запахи, которые появляются в результате приготовления пищи, жизнедеятельности людей, животных задерживаются в квартире.
  4. Лишняя влага впитывается всеми деревянными поверхностями, ускоряет коррозийные процессы металлических изделий.

Установка приточного клапана легко решает указанные проблемы.

Приточный клапан помогает решить проблемы, связанные с созданием комфортных условий в помещении. Благодаря дополнительному притоку, обеспечивается увеличение скорости циркуляции воздушных потоков

Ключевой задачей приточного клапана является бесперебойная подача свежего воздуха с улицы. Такое решение актуально, когда общедомовая вентиляция некорректно выполняет свои функции и требуется дополнительный приток воздушных масс.

Использование приточного клапана позволяет обеспечить не только очищение, но и, в отдельных случаях, подогрев воздуха, поступающего с улицы.

Недостаточное количество входящего потока воздуха оказывает влияние на эффективность работы общедомовой вентиляции. Повысить скорость воздухообмена можно при помощи проветривания, однако открытые окна снижают температуру в квартире, способствуют увеличению уровня шума, чего не отмечается при установке приточного клапана

Монтаж приспособления не требует существенных финансовых затрат. Благодаря небольшому размеру, можно установить клапан в любом месте, красота декоративного оформления комнаты при этом не будет нарушена.

Почему может ухудшиться микроклимат

Комфортный микроклимат складывается из нескольких условий, одно из которых — обновление воздуха в помещении. Люди дышат, выделяют углекислый газ и водяной пар, из-за чего в замкнутом пространстве, например, в комнате концентрация этих газов постепенно увеличивается.

Приготовление пищи, стирка и сушка белья, уборка тоже связаны с водой, а значит они тоже увеличивают содержание влаги в воздухе. При горении газа в газовой плите выделяется и углекислый газ, и пар. Избыточная влажность и высокая концентрация двуокиси углерода воспринимаются как духота — люди ощущают недомогание, быстро утомляются, у хронических больных могут обостриться заболевания.

Для поддержания хорошего самочувствия человека очень важно удалять насыщенный влагой и углекислым газом воздух и подавать вместо него свежий. Санитарные нормы требуют, чтобы в жилых помещениях приток свежего воздуха составлял не менее 30 м³/час на одного человека

Для кухонь, особенно если они оборудованы газовыми плитами, интенсивность воздухообмена должна быть больше — до 180 м³/час.

Типовые дома массовой застройки оборудуются вытяжной вентиляцией с естественным движением воздуха. При этом воздух удаляется из кухни, ванной и туалета, то есть из помещений с самым грязным воздухом. Предполагается, что основной приток воздуха происходит через окна в жилых помещениях — через неплотности, открытые створки и форточки. Затем воздух из комнат поступает в коридор и оттуда в санузел, из которого уходит в каналы вытяжной вентиляции.

По законам физики давление воздуха уменьшается с высотой. Именно поэтому в вертикальной трубе возникает тяга, направленная вверх — давление воздуха и нижнего конца трубы выше, чем у верхнего. Воздух в каналах естественной вентиляции движется под действием этой тяги — для её работы не нужны никакие вентиляторы или другие механические устройства.

Если в квартире установлены деревянные окна с их неплотностями и щелями, такая вентиляция более или менее исправно функционирует — на смену воздуху, уходящему в вытяжку через щели в окнах, поступает воздух с улицы. Когда же окна меняют на пластиковые, приток воздуха извне останавливается и вентиляция при закрытых окнах перестаёт работать почти полностью. Герметичность пластиковых окон из преимущества становится проблемой — в помещениях становится душно, в воздухе накапливается сырость, из-за чего окна запотевают, наружные стены при недостаточной теплоизоляции начинают отсыревать, появляется плесень…

Виды оконных клапанов

Оконные клапаны имеют общие конструктивные особенности, которые помогают наладить непрерывное проветривание жилых и производственных помещений. Вся конструкция состоит из трех элементов.

Уличный блок предназначен для пропуска наружного воздуха внутрь. Он защищен козырьком от непогоды, чтобы капли дождя не просачивались внутрь. Со стороны комнаты на раму ПВХ устанавливается внутренний элемент.

Он снабжается специальной шторкой, которая позволяет регулировать интенсивность воздухообмена. И, наконец, соединяются эти две части общей конструкции воздушным каналом специальной формы, который обеспечивает беспрепятственный пропуск воздуха.

Приточные клапаны бывают как составными, которые монтируются из вышеназванных трех элементов, так и сделанными в виде моноблоков. Некоторые модели пластиковых окон имеют предустановленные приточные клапаны.

Чтобы ориентироваться среди всего многообразия этих изделий, которые можно приобрести на рынке, лучше всего опираться на следующую классификацию устройств по способу управления:

  1. с ручным управлением. Они отличаются тем, что шторка на комнатном блоке клапана перемещается вручную. Это может быть не совсем удобно, так как сам клапан чаще всего расположен высоко, на верхней части оконной створки. Чтобы добраться до шторки, придется пользоваться стремянкой. Регулировка в этом случае не будет идеальной. Периодически придется корректировать скорость воздухообмена;
  2. с автоматическими шторками. Особенность в том, что внутренний элемент изделия снабжен датчиками, которые контролируют влажностный и температурный режим в комнате. Шторка открывается и закрывается в автоматическом режиме. Это очень удобно, но цена такого устройства выше.

По конструктивным различиям:

  • фальцевые приточные клапаны. Уличный воздух проникает в комнату через отверстия в пластиковой раме. При установке устройства нет необходимости разбирать стеклопакет. В полной мере сохраняются звукоизолирующие и теплосберегающие свойства ПВХ-окна. Стоимость этих изделий вполне бюджетная. Такой тип имеет возможность работы в автоматическом режиме при определенной доработке. Пропускная способность невысокая, до 5 м3/час;
  • щелевые клапаны. Приток воздуха осуществляется через щель шириной 12-16 мм и длиной до 400 мм. Выпускаются эти изделия в виде моноблока или  конструкции из наружного и внутреннего элемента. Их можно монтировать без снятия стеклопакета. Они обладают хорошей пропускной способностью — до 20 м3/час. Управление бывает ручным или автоматическим, что обуславливает разницу в цене;
  • накладные приточные клапаны. Они почти не используются в быту. Обладают повышенной проницаемостью и не могут быть установлены на оконную раму. Их монтаж проводится на стадии строительства здания. Соответственно, сфера их применения – это производственные помещения.

Из всего вышеизложенного следует, что особенности выбора модели для конкретного помещения определяются его конструктивными особенностями и стоимостью.

Виды

Широкое разнообразие пластиковых окон, специфика отдельных зданий и местностей, особенности климатических режимов и использования вентиляционных систем приводят к значительному ассортименту клапанов. Для регулировки притока воздуха в ряде моделей используется ручная методика. В зависимости от замысла конструкторов иногда можно использовать шнурки (по той же схеме, что и для управления жалюзи)

Это важно, потому что сам клапан часто размещается весьма высоко. Есть версии, которые оснащены электрическими моторами

Обычно наиболее левое размещение регулятора раскрывает вентиляционный канал на 100%. Соответственно, правая позиция соответствует полному закрытию его. Трудности могут быть связаны с подбором подходящего промежуточного режима, выбрать его без помощи профессионалов весьма тяжело. Автоматизированные системы бывают довольно дороги, однако плата за них полностью разумна. Экономия тепловой энергии в холодный период компенсирует все вложения.

Автоматический тип проветривания позволяет отследить, есть ли в помещении люди, и сообразно этому регулируется интенсивность вентиляции. Подобная регулировка производится за счет датчиков, в зависимости от типа их подстройка происходит под показатели влажности или атмосферного давления. Система, которая замеряет давление, оснащена шторкой с верхним размещением подвеса. Эта шторка идет вверх, либо вниз сообразно напору воздушного потока, то есть никакой необходимости в использовании барометра нет. Измерители давления часто делают на основе нейлоновых лент.

Суть в том, что нейлон под действием влаги сжимается, и потому проход воздуха планомерно увеличивается. Говоря про деление клапанов, надо заметить, что они относятся к одной из трех групп:

  • щелевой;
  • накладной;
  • фальцевой категории.

Щелевые изделия способны поддержать оптимальное поступление свежего воздуха. Идет он сквозь канал шириной 17-40 см и высотой 1,2-1,6 см. Чтобы предотвратить проникновение вредных насекомых и пылинок, используется впускная крышка. Она способна дополнительно остановить попадание внутрь дома дождевой воды. Отверстие с обратной стороны вытяжки (внутри здания) оснащается регулирующей системой.

Щелевые клапаны могут быть поставлены в верхних долях створок либо в горизонтальных разделяющих профилях. Достоинством таких изделий является повышенная пропускная способность и легкость закрепления. Если же говорить про фальцевый вид вытяжной системы, ставящийся на окна ПВХ, важными преимуществами ее являются дешевизна и простота. Для прохода воздуха используются узкие разрезы малого размера, сделанные в притворе. Фальцевый блок отличается повышенными шумозащитными характеристиками.

Вдобавок такие конструкции монтируются очень легко. Серьезной слабостью оказывается недостаточный пропуск воздуха. Потому фальцевое оборудование в комнатах значительной площади не употребляется. Если его попытаются там поставить, это только создаст много проблем. Накладной климатический аппарат по заявлениям разработчиков (и по оценкам потребителей) отличается высочайшей пропускной мощностью.

Есть еще один вариант конструктивного решения – приточный клапан в виде ручки. Подобный вариант позволяет исключить нарушение дизайнерской концепции окна. Он обеспечивает естественный режим проникновения воздуха, что крайне ценно в межсезонье и в холодный сезон. Комбинирование клапана с вытяжным аппаратом позволяет стабилизировать микроклимат. Клапаны в виде ручки относятся к прямоточному формату, а оттого исключается появление конденсата в комнате.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Когда нужно ставить клапаны на металлопластиковые окна

Мы рекомендуем использовать оконные приточные устройства лишь в крайнем случае, когда другие способы организовать подачу воздуха недоступны. Причины:

  1. Из-за маленького размера проточного отверстия вентиляционный клапан для пластиковых окон пропускает недостаточное количество воздуха. Производители заявляют пропускную способность 10…30 м³/ч (в зависимости от типа устройства), но указанные цифры не соответствуют действительности.
  2. Установка клапана-проветривателя подразумевает нарушение конструкции ПВХ окна – удаление части штатного резинового уплотнителя или фрезерование сквозной щели в профиле рамы.
  3. Работа подобной «приточки» сильно зависит от эффективности естественной вытяжки. Если вытяжная шахта в квартире работает плохо, поток свежего уличного воздуха будет мизерным.
  4. Сквозь открытый канал внутрь рамного профиля могут забраться насекомые и поселиться там (например, осы). Обязательно нужно придумывать какую-то сетку либо заглушку на летний период.
  5. В клапанах зачастую отсутствует воздушный фильтр, в окне начнет скапливаться пыль. Вычистить эту грязь довольно проблематично.


Схема движения воздуха в частном доме при естественной вентиляции. Устройствами для подачи наружного воздуха могут служить оконные и стеновые клапаны, бризеры, рекуператоры Расход воздуха через щелевой клапан нетрудно посчитать. Чтобы в комнату проникало 30 м³/ч воздуха со скоростью 1 м/с (это максимум для природной вентиляции), проходное сечение канала должно составлять F = 30 / 3600 х 1 = 0.0083 м². Используем формулу, представленную в статье о расчетах воздухообмена для частного дома.

Теперь сравним эту цифру с данными производителя. Под оконный вентклапан Aereco E-EMM² с повышенным расходом до 35 м³/ч делается 2 технологических отверстия размером 172 х 16 мм, общее сечение щели равно 2 х 0.172 х 0.016 = 0.0055 м². Тогда при скорости 1 м/с получаем всего 20 кубов воздуха за 1 час. Производительность клапанов других фирм (Air-box, ВЕНТС и так далее) еще меньше.

Вывод. Для естественной приточной вентиляции лучше установить в каждой комнате стеновой клапан, расположенный возле оконного проема или под подоконником. В квартирах со слабой вытяжкой можно применять климатические установки с принудительным нагнетанием воздуха вентилятором – бризеры, рекуператоры.

Виды клапанов для окон ПВХ

Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.

Ручные и автоматические

Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.

Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.

Плюсы:

  • низкая стоимость;
  • простая конструкция;
  • возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.

Минусы:

  • для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
  • человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.

Приточный клапан с ручным управлением.

Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.

Плюсы:

  • клапан работает, даже если никого нет дома;
  • достаточно выставить нужные настройки и можно забыть об устройстве;
  • устройство способно постоянно поддерживать хороший микроклимат в помещении.

Минусы:

  • высокая стоимость;
  • некоторые модели не имеют возможности для полного отключения вентиляции.

Виды устройств по конструкции

Конструкция приточного клапана определяет способ его установки. Есть несколько видов:

  • фальцевые (без фрезеровки);
  • щелевые (с фрезеровкой);
  • накладные;
  • встроенные в ручку.

Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.

Плюсы:

  • невысокая стоимость;
  • простой монтаж своими руками;
  • при необходимости легко демонтировать и вернуть створке герметичность.

Минусы:

  • сравнительно низкая пропускная способность;
  • подходит только для окон с открывающимися створками.

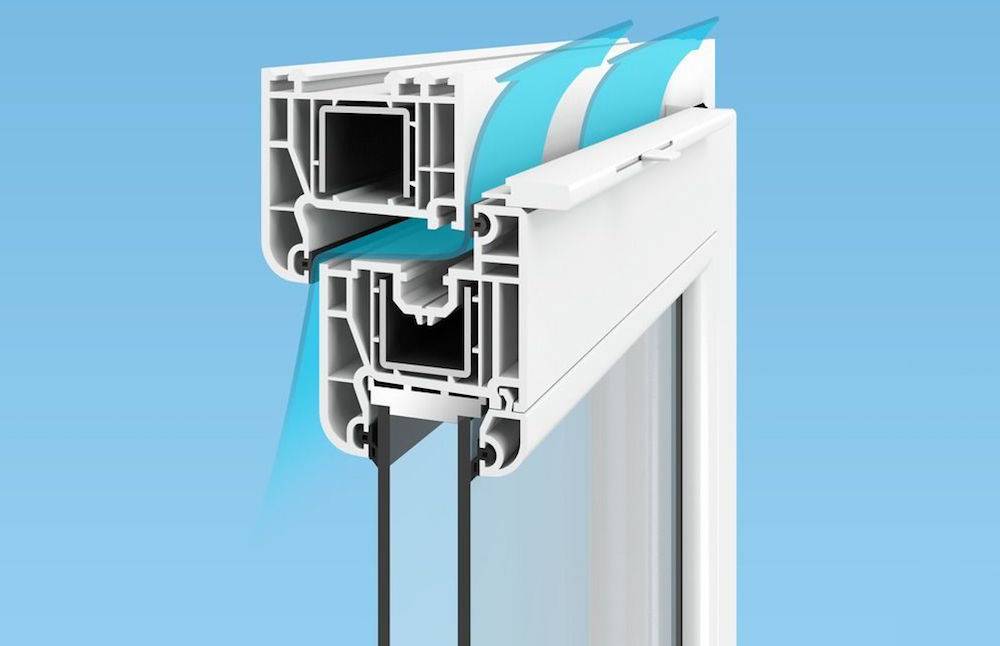

Фальцевый клапан.

Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.

Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.

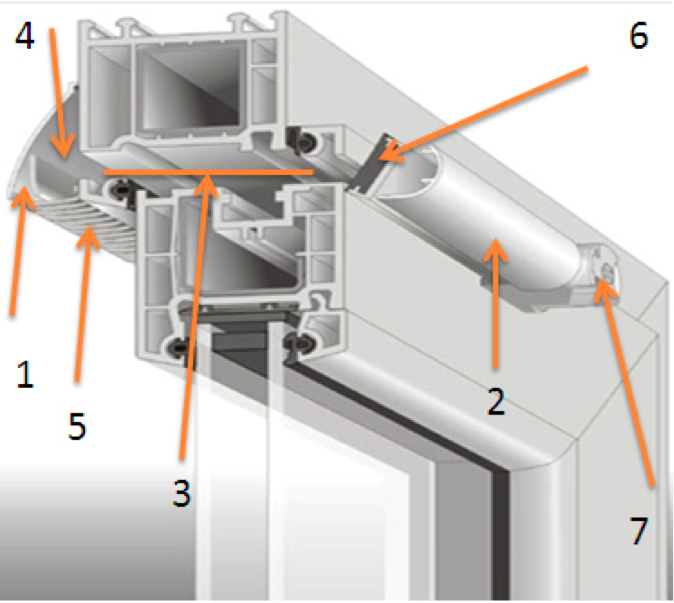

Щелевой клапан

Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.

Плюсы:

  • высокая пропускная способность;
  • подходит для любых окон, в том числе глухих;
  • большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.

Минусы:

  • стоит дороже, чем фальцевый;
  • для установки необходимо нарушить целостность рамы и створки;
  • сложный в монтаже — установку стоит доверить специалистам.

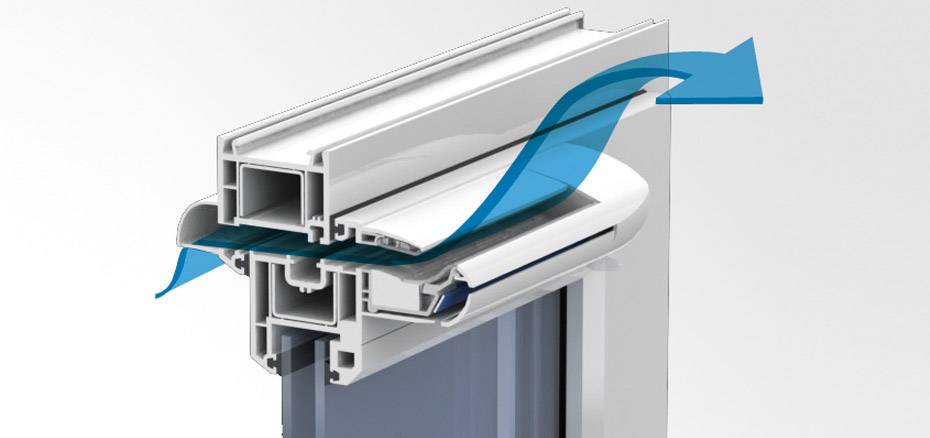

Принцип работы клапана установленного с фрезеровкой.

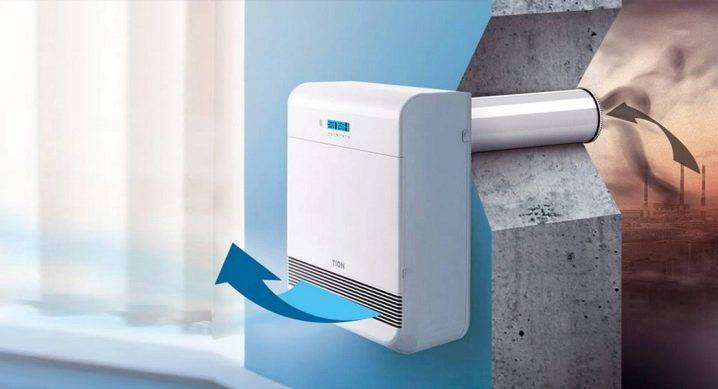

Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.

Встроенный клапан.

Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.

Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.

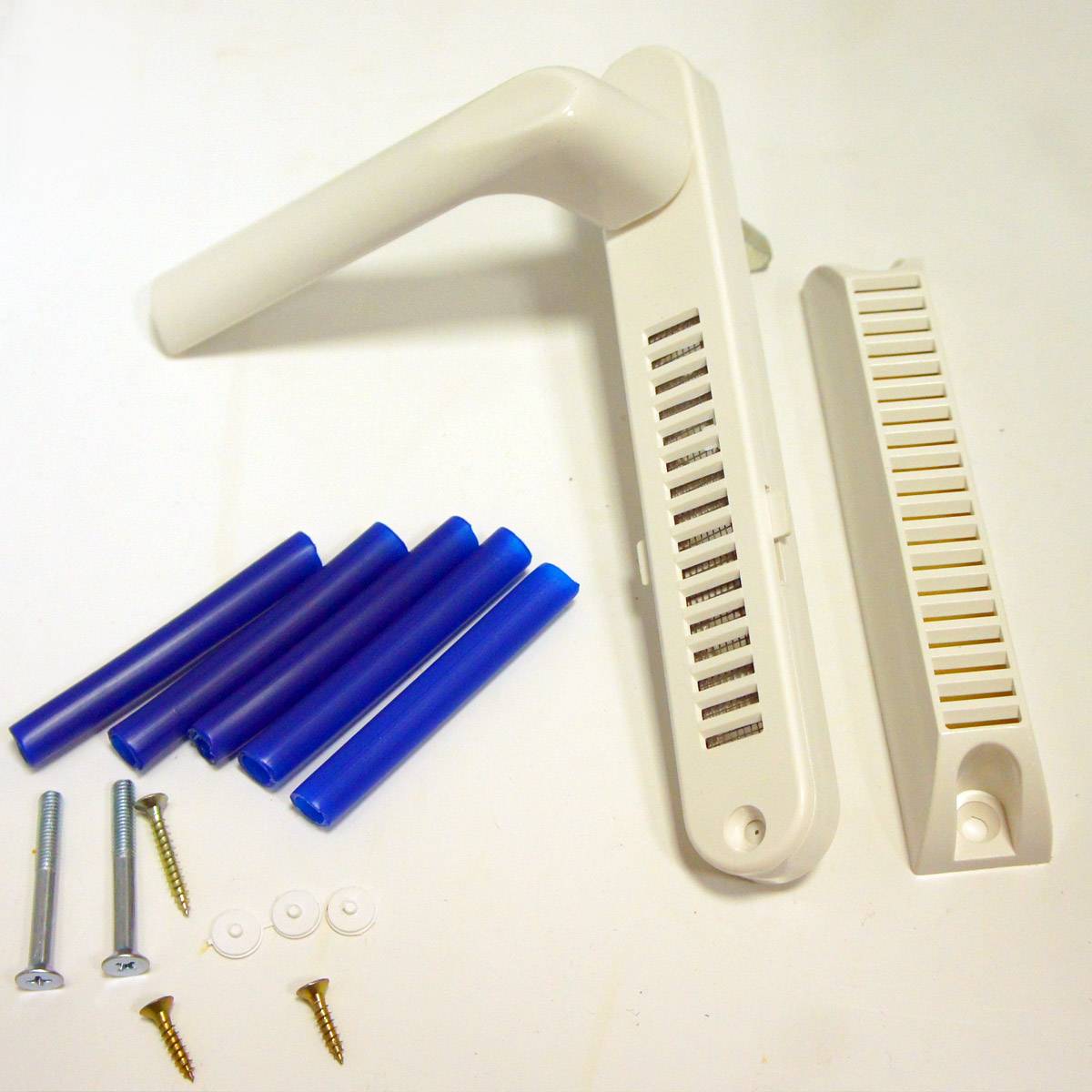

Оконная ручка с вентиляцией.

Установка приточного клапана на пластиковые окна

В наши дни пластиковые окна пользуются большой популярностью благодаря своей функциональности: не пропускают шум из улицы и отлично защищают от сквозняков и холода.

Хотя недостаток у них все же есть – при закрытых окнах проветривание в помещении полностью отсутствует. Чтобы чистый воздух поступал в дом, приходится все время проветривать комнату.

Или же можно приобрести специальное устройство – приточный клапан для окон, закрывающихся герметично. Приточный клапан дает нужное количество свежего воздуха, помогая избежать духоты и плохого самочувствия.

Некоторые хозяева домов предпочитают тепло свежему воздуху. Но они ошибаются. В Европе и Америке, где пластиковые окна используют уже 30 лет, есть такой термин как «синдром нездорового здания», который относится к зданиям герметичным, где нет хорошего воздухообмена. Находится в таком здании довольно вредно для людей.

Клапан является специальным устройством, устанавливаемым на верхней створке окна из ПВХ в горизонтальном положении и выполняемым вытяжную функцию, а именно настраивает оптимальный для проживания микроклимат в комнате и устраняет конденсат на раме и стеклопакетах.

Нужно отметить, что обычную установку на верхней части окна можно заменить установкой в запененном стыке между стеной и блоком окна, непосредственно в оконном профиле либо между створкой в пластиковом окне и рамой.

Если приточный клапан не выполняет как минимум одну из вышеуказанных функций, это означает, что устройство является подделкой. Следует быть внимательным при его приобретении.

Установка данного устройства достаточно проста, если в точности придерживаться инструкции применения.

В процессе из материалов и инструментов потребуются приточный клапан, закрепляемый на окне ПВХ, отвертка, канцелярский нож и линейка. Установка при помощи фрезеровки будет более затратной.

В случае, если в помещении установлены деревянные или алюминиевые евроокна, то они будут пригодны для установки на них вентиляции.

Будет дешевле и проще устанавливать клапан не на стене возле окна, а на окно, чтобы не возникало необходимости изменить вид стен или здания.

Преимущества приточного клапана заключаются в следующем:

  • клапан оставляет световой проем неизменным;
  • звукоизоляция остается такой же, как и до установки клапана;
  • не образуются сквозняки;
  • открывается доступ для притока свежего воздуха;
  • проветривание происходит без потерь тепла.

Для получения наилучшего микроклимата в помещении с использованием вентиляционного устройство необходима исправная работа вентиляции.

Критерии выбора приточного клапана

Как правило, руководствоваться нужно не только назначением устройства, но и его параметрами. Чтобы настенный клапан не сломался и прослужил еще долгие годы, следует очень ответственно подойти к изучению технических характеристик

В особенности во внимание нужно принять следующие нюансы:

Необходимая температура. В первую очередь установите, какая температура должна быть оптимальной в помещении. Если вы хотите, чтобы зимой устройство нагревало поступающий воздух, то наличие термического регулятора просто необходимо. Для обычного проветривание подойдет оборудование и без него.
Мощность. Клапан должен обязательно придерживаться нормы и вырабатывать поступающий воздух в пределах не менее 30 кубических метров в час. Но эти данные нужно рассчитывать исходя из объемов помещения, поскольку может понадобиться мощность и намного больше.
Размеры. Такие устройства можно встретить совершенно в разных размерах. Чтобы в помещении они смотрелись гармонично, лучше всего выбирать маленькие модели, которые будут совсем незаметны и идеально впишутся в интерьер. Но, к сожалению, все самые мощные воздуходувы встречаются только в больших размерах.
Управление. Существуют обычные модели и управляемые при помощи дистанционного пульта. Вторые будут стоить намного дороже, зато можно будет контролировать температуру в помещении даже из другой комнаты. Первый предполагает ручную регулировку.
Шумоизоляция и теплоизоляция. Если присутствуют такие функции в системе, то это делает ее только лучше. Изоляция от шумов поможет подавить все мешающие6 звуки со стороны улицы, а теплоизоляция не даст теплому воздуху выходить из помещения. Наоборот, при наличии нагревателя он будет поступать даже горячим.
Производитель. Самым важным критерием является фирма и производитель. Нужно выбирать только проверенные модели, о которых есть проверенные и настоящие отзывы

Никогда не обращайте внимание на дешевые модели, которые совершенно никому неизвестны, ведь они могут очень сильно подвести.

Стоит уделить персональное внимание каждому критерию, чтобы точно не промахнуться с выбором. Специалисты в магазине подскажут наиболее лучшую модель, исходя из представленных характеристик помещение

Поддерживать хороший микроклимат в помещении очень важно и для самой комнаты, и для собственного здоровья
