Способы защиты бытовых приборов от скачков напряжения

Причины возникновения скачков напряжения в сети

1. Самая распространенная причина скачков напряжения в электросети — переходные процессы, которые появляются каждый раз, когда к сети подключается или отключается потребитель. Чем большей мощности коммутируется электроустановка, тем сильней амплитуда скачка напряжения в сети. Примеры: сосед подключил самодельный «сварочник». Напряжение в сети падает, особенно, когда он начинает сварку. А если одновременно выключить в половине многоквартирного дома все электронагревательные приборы, то получим скачок напряжения в электросети в сторону увеличения.
2. Следующая по распространенности причина — обрыв или выгорание нулевого провода. Происходит этот дефект из-за аварийной ситуации на линиях электропередач или при низком качестве монтажа систем электроснабжения жилых домов. При такой неисправности возможно повышение напряжения вплоть до 380 вольт из-за неравномерного распределения нагрузок на разные фазы в электросети.
3. Другой причиной изменения стандартного напряжения в сети являются ошибки монтажа при производстве ремонта. В случае если нерадивый электрик подключит фазу сети на нулевой проводник, то вместо 220 вольт в розетках будет 380.
4. Единственной природной причиной перенапряжения в сети является разряд молнии. В таком случае величина перепада зависит от близости удара.

Опасность повышенного напряжения сети очевидна — выходят из строя, не выдерживают электроприборы, начиная с дешевых ламп накаливания, заканчивая дорогими компьютерами и телевизорами.
А в чем же опасность пониженного напряжения?

ВАЖНО! Самыми уязвимыми к понижению напряжения электроустановками являются те, что имеют в своем составе двигатели. При недостатке электродвижущей силы, пусковой момент двигателя существенно уменьшается (особенно у асинхронных двигателей), они не в состоянии преодолеть сопротивление присоединенных механизмов. Двигатель перегревается и его обмотки сгорают

Опасность такого исхода наиболее вероятна у компрессорных агрегатов (например, холодильников или кондиционеров)

Двигатель перегревается и его обмотки сгорают. Опасность такого исхода наиболее вероятна у компрессорных агрегатов (например, холодильников или кондиционеров).

Как рассчитать требуемую мощность?

Для того, чтобы подобрать подходящую модель устройства, нужно рассчитать потребляемую мощность всех участников цепи. Мощность конкретного устройства можно узнать в паспорте устройстве или в инструкции по его эксплуатации. Часто мощность, вместе с частотой тока и напряжением, указывается на задней крышке электроустройств.

Если в сети используется электродвигатель (кондиционер, холодильник и т.п.), то для их включения необходимо значительно больше энергии, чем они потребляют в процессе работы. Поэтому при расчете мощности защитного устройства, паспортный показатель электродвигателя следует умножить на 3-5 раз.

Особое внимание необходимо уделить насосным станциям и погружным двигателям. При рабочей мощности в 1 киловатт, в момент старта двигателя пусковые токи в 5-7 раз превышают номинальное значение

Желательно, чтобы устройство защиты от перепадов напряжения имело 20-30-процентных запас мощности.

Как выбрать оптимальную защиту для дома

Выбор в пользу того или иного устройства для защиты от сетевых перепадов стоит делать, основываясь на главной проблеме и условиях эксплуатации аппарата:

• Если в доме нормальное электроснабжение со стабильным напряжением, но при этом часто отключают свет, лучше отдать предпочтение источнику бесперебойного питания.
• Если электричество есть постоянно, но отмечаются скачки напряжения, желательно на всю сеть поставить стабилизатор. Или хотя бы подключить самые дорогие виды техники через сетевые фильтры.

Оптимальным решением будет установка обоих видов устройств. Они способны взаимно дополнять друг друга.

Защитное реле – назначение и принцип действия

Защитными или реле контроля напряжения называются специальные коммутационные электроприборы. Их задача – устанавливать и выполнять разрыв соединения в электрической цепи, если входная величина напряжения начинает скачкообразно изменяться.

Защитное реле на щитке

РКН не выполняет функции стабилизатора напряжения. Зато эффективно оградит бытовую технику от аварийных ситуаций, если:

• допустимое значение напряжения в 220 В повышается до 380 В.
• рроисходит перегрузка фазы в трехфазной распределительной системе.
• напряжение падает ниже нормы, а распределительная подстанция расположена на большом расстоянии от дома.

РКН защищает бытовые электроприборы благодаря способности к мгновенному прекращению подачи тока микропроцессором, если возникает аварийная ситуация. Возобновление электропитания сети происходит не ранее 6 минут после отключения.

Реле контроля заслуживает внимания благодаря ряду преимуществ:

• работа внутри и вне помещений. В перечне параметров каждой модели производителя указывают допустимые колебания температуры воздуха окружающей среды. Некоторые РКН могут свободно выдерживать диапазон от — 20 градусов, до + 40 градусов по Цельсию.
• установку прибора можно выполнить самостоятельно.
• внешний вид прибора не выделяется на фоне окружающей обстановки.

Дополнительный плюс – во время работы РКН не оказывает никакого влияния на интенсивность освещения. Задача устройства – выполнить мгновенное отключение аварийного участка.

Виды перепадов напряжения

Известно несколько видов перепадов напряжения в сети, классифицируемых по их продолжительности и амплитуде. В соответствии с этими признаками, все они делятся на следующие группы:

• Кратковременные всплески небольшой величины, связанные с переходными процессами из-за включения силового оборудования (лифта или насосных станций, подключенных на эту же фазу) или с сильными грозовыми разрядами;
• Длительные падения напряжения ниже допустимого ПУЭ уровня;
• Сильное превышение допустимого максимума (перенапряжение, достигающее значений 260-300 Вольт) в течение длительного времени;
• Постоянные всплески напряжения значительной по величине амплитуды, возникающие из-за неисправности станционного оборудования.

Обратите внимание! Все приведённые выше отклонения расположены в порядке возрастания их опасности для подключённой к бытовой сети аппаратуры. В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески). Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники

Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники

В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески). Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники.

Если при кратковременных всплесках в сети чаще всего срабатывают входные двухполюсные автоматы, то в ситуации с длительным превышением напряжением значений порядка 300 Вольт могут случиться очень неприятные вещи. При этом возможно полное выгорание дорогостоящего оборудования, не защищённого качественным стабилизирующим устройством. Такие же последствия наблюдаются в случае попадания в строение сильного грозового разряда (особо опасно это явление в сельской местности).

Почему происходят скачки напряжения в энергетической сети

Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

Однако на практике, параметров стабилизирующих схем часто недостаточно.

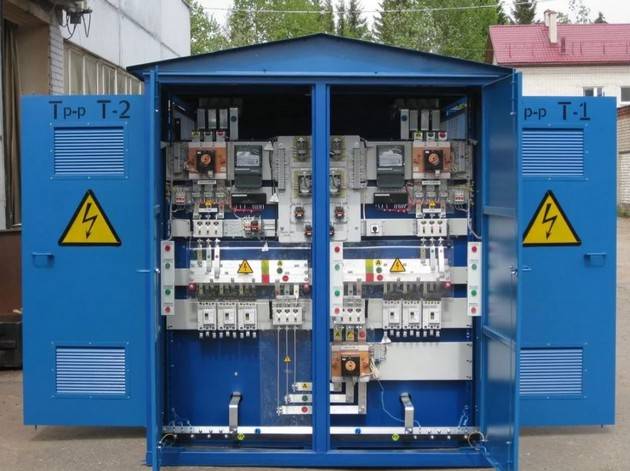

Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

Источник бесперебойного питания

В ряде случаев, обзаведясь приборами отключения электричества при несоответствии требованиям и параметрам, стоит обдумать и приобретение источника бесперебойного питания, который не позволит отключить важные приборы от работы.

Это прибор, который отличается от названных, хотя в некоторых случаях его путают со стабилизатором напряжения. Если электричество перестает подаваться (в том числе и по причине отключения при срабатывании реле контроля или устройства защитного отключения), или если непогодой оборвутся провода, электричество не поступит в жилище, и ни стабилизатор, ни другие приборы не дадут возможность продолжать пользоваться электричеством. На это способен только ИБП. Он создан для того, чтобы при внезапном отключении тока то или иное устройство могло еще поработать (что даст, например, возможность корректно его выключить или закончить текущий процесс).

Источник бесперебойного питания может обеспечить поступление электричества только на определенное время, на которое он рассчитан. Чем больше времени может обеспечить электричество ИБП, тем мощнее он и тем дороже он стоит. Созданы бесперебойники на основе имеющихся в них аккумуляторов. Они необходимы на производстве, в офисе, где люди работают на компьютерах, дома для возможности выключить компьютер и закончить работу, не потеряв важные данные.

Эти устройства могут объединять в себе стабилизаторы, и помимо основной задачи – обеспечить электричеством при внезапном отключении – отвечают за подачу стабильного напряжения, однако считается, что полноценно заменить стабилизаторы они неспособны.

Куда звонить и жаловаться

Когда причина маленького напряжения заключается в недостаточном сечении магистральной ЛЭП или же слабой мощности трансформатора на подстанции, дела обстоят хуже. На модернизацию подстанции и ЛЭП нужны миллионы рублей, поэтому жалобы не дают эффект, даже если их писать годами. Однако Вы все же обязаны заявить, что недовольны качеством электроэнергии, чтобы сдвинуть вопрос реконструкции с места.

Если Вы не знаете, куда звонить и писать жалобу при низком напряжении в сети, советуем ознакомиться со следующим списком:

1. Напишите письменную претензию в энергоснабжающую компанию.
2. Если в течение 30 дней после регистрации написанного Вами обращения никаких действий не происходит, привлечь энергосбыт поможет прокуратура, в которую также советуем обратиться.
3. Роспротребнадзор.
4. Администрация города (района или же деревни).
5. Энергонадзор.
6. Общественная палата.
7. Суд.

Обращаем Ваше внимание на то, что у всех этих органов есть свои официальные сайты, которые не сложно найти в интернете. Совсем не обязательно околачивать стены и стоять в очередях, достаточно просто написать на почту соответствующему органу о том, что у Вас низкое напряжение в сети, и что Вы уже старались решить проблему с энергосбытом. Лучше будет, если Вы предъявите все имеющиеся доказательства в электронном письме

Лучше будет, если Вы предъявите все имеющиеся доказательства в электронном письме.

Еще один полезный совет – когда будете писать коллективную жалобу в энергосбыт, сошлитесь на ГОСТ 29322-2014 (IEC 60038:2009), согласно которому отклонение от 230 Вольт не должно превышать 10%.

Надеемся, теперь Вы знаете, что делать при низком напряжении в сети, куда и кому нужно жаловаться, чтобы неисправность устранили! Еще раз обращаем внимание на то, что процесс решения конфликта с энергосбытом может затянуться на долго, поэтому сразу же нужно купить стабилизатор, чтобы не сгорела вся бытовая техника в доме. Будет интересно прочитать:. Будет интересно прочитать:

Будет интересно прочитать:

• Устройства защиты от перенапряжения в сети 220 Вольт
• Как пользоваться мультиметром
• Отключили свет за неуплату — что делать

Какой ущерб могут причинить скачки?

Электрическая сеть, напряжение в которой постоянно скачет, несет в себе угрозу для бытовых приборов. А так как бытовая техника очень дорогая, то вопрос о защите ее от резких перепадов на сегодня очень актуален. Если электросеть некачественная, то напряжение может достигать 380 В, а понижаться до 180 В. Это когда норма составляет 220 В с разрешаемой погрешностью в 10%.

Но такие допустимые отклонения могут причинить много неприятностей в жизни людей. Может для бытовой техники это влечет за собой лишь уменьшение срока эксплуатации, но для таких приборов, где важны точные значение – это уже большая проблема. Например, это может быть лабораторное либо любое медицинское оборудование, различное производственное оборудование. Скачки напряжения влекут за собой серьезные урон.

Почему стоит использовать реле контроля напряжения?

Можно выделить несколько основных причин установки данного устройства:

• обрыв на воздушной линии с попаданием линейного провода (L) на нейтральный (N), вследствие чего в здание поступает ток с напряжением 380 В;
• обрыв нейтрального провода (N). Достаточно частое явление, особенно в многоквартирных домах со старой проводкой. Также приводит к повышению напряжения в электросети до 380 В;
• в случае значительного расстояния между зданием и электроподстанцией, вследствие чего напряжение просаживается до слишком низкого значения;
• высокая нагрузка на одной из фаз при подключении высокомощного потребителя. Если в сети недостаточно мощности, может произойти выход из строя электродвигателя.

Принцип действия реле контроля напряжения

Конструкция реле напряжения базируется на специальном микроконтроллере, отвечающем за управление устройством. Микроконтроллер отвечает за подачу сигнала на электромагнитное реле, непосредственно размыкающее и замыкающее цепь.

Микросхема постоянно контролирует напряжение и отправляет соответствующие сигналы на реле. После нормализации напряжения контроллер подает сигнал на включение, причем обычно можно установить определенный период задержки.

Сферы использования реле контроля напряжения

Главная задача прибора – своевременно защитить подключенные к сети устройства от поломки из-за крайне низкого или высокого напряжения. Есть модели реле как для сетей с одной, так и тремя фазами. Прибор нивелирует негативные последствия перепадов напряжения, перекосов фаз, обрыва нейтрального провода.

Реле позволяет обеспечить эффективную защиту абсолютного любого оборудования. Как видно по фото реле напряжения, устройства могут иметь различное исполнение, что позволяет применять их в разных условиях и целях. Особенно актуально его применение при использовании техники, требующей наличия стабильного напряжения.

Классификация реле контроля напряжения

Существуют различные типы реле напряжения, отличающиеся функциями, целями использования и вариантом исполнения. Прежде всего устройства принято классифицировать по типу сети – однофазная или трехфазная.

РНПП-311

Данный вид предназначен для трехфазной сети. Может использоваться с большинством типов электрических потребителей. Обязательный элемент в схемах ABP и управления питания.

РН-101

Автономная модель для однофазной сети. Подключается непосредственно в розетку, выступая промежуточным звеном между ней и прибором. Максимальная нагрузка на реле может составляет 3,5 кВт (16 А).

Нижнее значение напряжения позволяет регулировать в диапазоне от 160 В до 210 В, верхнее – от 230 В до 280 В. Повторное включение прибора можно отложить на промежуток от 5 до 250 секунд.

РН-111

Также предназначено для однофазной сети, но монтируется на DIN-рейку непосредственно в щитке. Автоматически отключает потребителей, если нагрузка превышает 3,5 кВт. Если нагрузка выше 3,5 кВт, необходимо использование магнитного пускателя.

Существуют как самые простые, так и более функциональные реле напряжения, такие как ZUBR. Последнее имеет более гибкие настройки, может быть рассчитано на разное количество потребителей (в зависимости от модели), есть даже модели с беспроводным управлением посредством смартфона.

Инструкция, как установить реле напряжения

Если реле предназначено для установки в розетку, никакого дополнительного монтажа оно не требует. Достаточно только настроить прибор по верхней и нижней границам, а также задать задержку. Это делается в соответствии с инструкцией к прибору от конкретного производителя.

В случае с монтажом в щиток, прибор устанавливается после счетчика, разрывая фазу. Нагрузка может идти как напрямую через реле контроля напряжения, так и через магнитный пускатель. Обычно в жилых домах применяют первый вариант.

На корпусе реле для установки в щиток имеется три контактных площадки – нейтральная, а также ввод и вывод на фазу. После монтажа реле в щиток необходимо подключить соответствующие провода к этим клеммам.

Защищает ли РКН от молнии?

Важно понимать, что реле контроля напряжения неспособно защитить от попадания молнии в сеть. Рабочий диапазон РКН варьируется в пределах от 100 В до 400 В (в зависимости от модели)

Разряд молнии может иметь напряжение в несколько тысяч вольт.

Для обеспечения такой защиты используются специальные 4-ступенчатые газовые разрядники. Первая ступень такого устройства монтируется на вводе опоры, а остальные – непосредственно в щитке. Прибор требует обязательного наличия заземления, поскольку разряд будет отведен именно в землю.

Эффективная защита от скачков напряжения на двух элементах

Защита от скачков напряжения изначально создавалось для безопасности человека, сохранения его жизни и здоровья от удара током. Такой прибор, как устройство защитного отключения (УЗО), применяется еще в качестве защитника от возможного снижения тока в сетевой проводке.

Но, главное то, что УЗО может уберечь вас от появления в цепи высокого напряжения, сохраняя при этом свое предназначение! Как выполнить модернизацию УЗО и сделать его более эффективным мы расскажем в этом материале ниже.

Что представляет собой варистор и принцип его работы

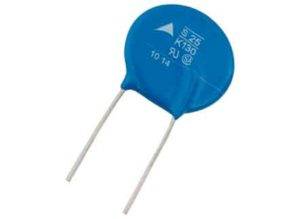

Вид варистора

Чтобы усовершенствовать устройство защитного отключения, для этого вам потребуется всего пара электронных компонентов. Резистор постоянного сопротивления с номиналом 10 кОм и мощностью рассеивания 5W и варистор, применяющейся в защитных трактах электронных приборов.

Относительно постоянного резистора все ясно, он выполняет функцию по снижению тока в электрическом тракте, посредством его рассеивания как тепловую энергию. У варистора задача стоит сложнее: в случае увеличении штатного напряжения в сети, происходит моментальное уменьшение внутреннего сопротивление варистора.

То-есть, в данный момент он уже работает как обычный проводник с мизерным сопротивлением, а не как резистор. Когда действующее напряжение примет стандартные значения, он возвращает свое изначальное сопротивление.

Сборка схемы защиты от скачков напряжения

Предположим, что устройство защитного отключения уже смонтировано у вас в электро-щитке и выполняет работу по защите определенной линии, а возможно и нескольких линий одновременно. Задача у нас заключается в том, чтобы объединить резистор с варистором по схеме последовательного подключения. Затем свободные концы проводников цепи нужно подключить один к фазе, идущей с выходной клеммы прибора защиты, а другой конец к «нулю» на входной клемме прибора. Нужно все сделать так, как показано на схеме.

Схемы защиты от перенапряжения

Принцип работы этой схемы такой: в то время, когда напряжение находится в пределах 275v, ток через цепь резисторов не проходит. Вернее будет сказать, что ток есть, но его значение довольно несущественное, и находится в пределах 1 мА. В случае неожиданного броска напряжения в цепи и превысит 275v, тогда варистор перейдет в открытое состояние и через эту цепочку начнет проходить ток со значением примерно 30 мА.

На данном этапе, устройство защиты среагирует на это и определит такое положение как утечку тока и в этот же момент разъединит цепь. Отключение происходит, как правило, меньше чем за 20 мс. Следовательно, вашим бытовым приборам не будет причинен ущерб, то есть, они не выйдут из строя в следствие критического перенапряжения.

Чтобы схема защиты получилась надежной и с долгим сроком службы, для этого варистор с резистором нужно спаять, а сверху одеть термоусадочную трубку.

Заключение

Важно знать: работы по усовершенствованию защиты от скачков напряжения необходимо выполнять при обесточенной домашней электросети! Собирать саму схему устройства удобнее всего на каком нибудь столе, а затем уже в щитке приборов останется только ее подключить. Как защитить дом или квартиру от высокого напряжения

Как защитить дом или квартиру от высокого напряжения

Как установить реле напряжения самому

Предыдущая запись Микроконтроллеры STM32 — STM32G0 первый микроконтроллер общего назначения
Следующая запись Radeon VII характеристики нового графического ускорителя

Советы и рекомендации

Сделать правильный выбор реле контроля напряжения помогут следующие критерии:

1. Количество фаз.
2. Место монтажа.
3. Скорость реагирования устройства.
4. Наличие дополнительных функций.
5. Стоимость РКН.

Важно учесть степень защиты корпуса. Код указывается в виде IPXX, где первая цифра – степень защиты от пыли, а вторая – степень защищенности устройства от влаги

К дополнительным функциям можно отнести присутствие дополнительных реле (контролируют ток или мощность). Далее важно наличие термозащиты, энергопамяти и встроенного Wi-Fi модуля.

REXANT 10-6045

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Образец претензии

После того, как заявление написано и отправлено, следует составить письменную претензию управляющей компании. Основание для данной претензии – подача электроэнергии ненадлежащего качества. Но в общем документ составляют по причине некачественного оказания услуг.

Образец претензии

Какие данные следует указать в претензии:

1. В правом верхнем углу:

• Фамилия, имя, отчество, адрес и контактный телефон заказчика.
• Фамилия, имя, отчество, адрес и контактный телефон исполнителя.

1. Посередине документа крупными буквами: «Претензия».
2. Сделать краткое описание услуг компании. Указать номинальные параметры электроэнергии, а также предусмотренные отклонения.
3. Подробно расписать характер нарушения услуг по подаче электроэнергии установленного качества потребителю, а именно – скачок напряжения, и как последствие – сгоревшая домашняя техника.
4. Указать свои требования потребителя – заменить сгоревшую бытовую технику на новую или выплатить соразмерную сумму.
5. Последней строкой сделать предупреждение, что в случае нежелания восстанавливать повреждённое имущество, будет составлено заявление в суд.

К претензии прикладывают не только заключение экспертизы, проведённой независимыми органами, но также видеосъёмку или письменные показания свидетелей, например, жильцов соседних квартир.

Рекомендации по защите бытовой техники

Защита бытовой техники от электрических нагрузок станет стопроцентной гарантией того, что она не выйдет из строя вследствие отключений напряжения, скачков и перепадов. Первым условием защиты бытовой и инновационной техники является ее покупка уже со встроенной защитой, которая предусматривается производителем.

Между тем большое количество аппаратуры не имеет таких возможностей и требует альтернативной защиты от электрических скачков. Максимальной функциональности можно добиться путем установки и присоединения к электронике специального стабилизирующего оборудования. Помните, что даже самый дорогой стабилизатор будет стоить меньше, чем последующий ремонт вашей любимой новой техники.

Если технику небольшой мощности можно защитить сетевыми фильтрами, например, компьютеры или видеоаппаратуру, то более мощная техника требует применения семисторных стабилизаторов, поддерживающих напряжение в 220 вольт. Но необходимо отметить, что значительные скачки напряжения такими стабилизаторами все же не нейтрализуются.

Довольно надежным методом является использование устройства защитного отключения. Она спасает не только бытовую электрическую технику при появлении напряжения на корпусе электрической аппаратуры, но и человеческие жизни. Даже при длительных прыжках напряжения бытовая техника таким образом защищается от поломок. А дорогостоящие устройства целесообразно защищать эффективными источниками бесперебойного питания.

Устройство защитного отключения

Немного по-другому работают устройства другого типа, УЗО (устройство защитного отключения) и ДИФ (дифференциальный автомат), которые срабатывают при утечке тока. Задача ДИФ – защитить человека от поражения током при соприкосновении с неисправной проводкой или электроприборами при утечке тока и перенапряжения, вызванного другими причинами.

Устройство защищает сеть от перегрузок и коротких замыканий, при этом имея функцию УЗО – автоматическое отключение при утечке. Применяются дифустройства в однофазных и трехфазных сетях переменного тока. Они значительно повышают уровень безопасности в процессе постоянной эксплуатации электроприборов.

Визуально УЗО и дифавтомат похожи, функции их схожи. Чем же они отличаются и что лучше выбрать? Оба защищают и утечек электричества. Но только ДИФ еще и от замыканий и перегрузок в сети. УЗО – это только индикатор утечек, связанных с повреждение изоляции, например. При утечке УЗО отключит подачу электричества, но не защитит от перегрузки в сети.

Как бороться с данным явлением?

Какие существуют методы борьбы с перепадами напряжения и что делать, чтобы решить этот вопрос? Конечно, самый оптимальный способ — это если электросеть одного дома и ее системы распределения полностью заменить. Ведь если полностью заменить проводку в квартире, то это не спасет ее от перепадов.

Для того чтобы сделать менее ущербными последствия от скачков в линии передач, используют несколько решений:

• Реле. Когда напряжение изменяется, то это устройство отключает электроприборы от питания. Когда параметры стабилизируются, то реле автоматически подключает приборы в сеть.
• Стабилизаторы. О том, какие бывают стабилизаторы напряжения, мы рассказывали в соответствующей статье.
• Источник бесперебойного питания. Инструкцию по выбору ИБП для дома мы также предоставили на сайте!

Защита техники от скачков напряжения с помощью данных устройств будет самым оптимальным решением. Для того, чтобы определиться, какой прибор лучше выбрать, рекомендуем просмотреть данное видео:

Возможные последствия

Блок питания телевизора после попадания молнии в ЛЭП

Скачок напряжения означает кратковременное резкое изменения уровня электроэнергии в сети. Для бытовых сетей в 220 Вольт допустимыми пределами являются границы от 198 до 242 Вольт (в пределах 10% от номинального значения). От перепадов «страдают» в первую очередь электроприборы с минимальной или отсутствующей защитой.

Самыми опасными являются перепады от гроз и попадающих в электрические установки молний. Разница в подобных случаях может составить до нескольких киловольт. При большой нагрузке реле и другие приборы не успевают сработать.

Обрыв нуля (контакта) вызывает сгорание бытовых устройств в большинстве случаев. Уровень напряжения достигает 380 Вольт (чаще – 300-320). Такого количества достаточно для вывода техники из строя.

Виды и принцип действия защитных устройств

Защита электрической сети от скачков напряжения может осуществляться разными способами. Наиболее распространенными и эффективными считаются следующие:

• Молниезащитные системы.
• Стабилизаторы напряжения.
• Датчики повышенного напряжения, используемые совместно с УЗО. В случае неполадок они вызывают токовую утечку, под влиянием которой произойдет срабатывание защитного устройства.
• Реле перенапряжения.

Похожие функции выполняют блоки бесперебойного питания, с помощью которых компьютеры подключаются к домашней сети. Данные приборы не защищают от перенапряжений, они действуют как аккумуляторы, позволяя выполнить нормальное выключение компьютера и сохранить нужную информацию в случае внезапного отключения света. Стабилизировать напряжение это устройство не может.

Под действием молнии возникают электрические импульсы. Защита от их негативного воздействия осуществляется путем установки грозозащитного разрядника, используемого совместно с УЗИП – устройством защиты от импульсных перенапряжений. Он также известен, как автомат для защиты от перенапряжения. Кроме того, необходимо обеспечить дополнительную безопасность от электронного потока с параметрами, отличающимися от рабочих характеристик данной сети. Для этих целей используются специальные датчики, используемые с УЗО, и реле защиты от перенапряжения. Назначение и принцип работы данных устройств не такие, как у стабилизатора.

Основной функцией обоих компонентов является прекращение подачи электрического тока, когда перепад напряжения превысит максимальное значение, определенное паспортными техническими показателями этих устройств. После того как параметры сети нормализуются, реле включается самостоятельно и возобновляет подачу тока.

Способы защиты

Реле напряжения

Полностью исключить возможность перепадов невозможно. Если скачки напряжения в электросети постоянны, есть несколько вариантов обезопасить дорогую бытовую технику. Использовать можно для большинства известных видов приборов.

Реле контроля напряжения

Устройство помогает решить вопрос резких скачков энергии в сети. При отклонении от заданных значений прибор отключает технику. После того как подача напряжения приходит в установленную норму, реле вновь начинает подачу электроэнергии.

Данный способ выручает лишь в некоторых ситуациях – обрыв нулевого контакта, попадание на линии электропередач кабеля городского транспорта (трамвай, троллейбус). При попадании молнии и в периоды атмосферного перенапряжения устройство почти бесполезно.

Установить можно самостоятельно, следуя пошаговой инструкции.

Источники бесперебойного питания

Данные приборы не относятся к защитным, однако вместе с таковыми помогают избежать перегорания приборов, но не оставаться в полной изоляции до восстановления нормального уровня напряжения. Обеспечивать электричеством весь дом или квартиру нецелесообразно и экономически неэффективно. Достаточно подключить отдельный участок проводов (например, для освещения).

Стабилизаторы напряжения

Если в квартире скачет напряжение (броски, скачки, подобное), рекомендуется использовать специальные стабилизаторы. Максимальный эффект дают при «проседании» напряжения на входе. Помогают при слабых скачках в сети, но с сильными импульсами (например, попадание молнии) не справляются. Электрики рекомендуют использование в тандеме с реле.

Защита от грозовых перенапряжений

Защита воздушной линии электропередачи от атмосферного перенапряжения

Атмосферное перенапряжение и молнии являются причиной перегорания бытовой техники. Избежать неприятных последствий можно, если установить специальные ограничители подачи напряжения на входе

Особенно важно использовать устройства в частных домах. Без защиты от грозовых перепадов во время плохих погодных условий необходимо отключать все домашние устройства от сети (вытаскивать из розетки), отключать свет

Данные приборы защищают только в случае высоковольтных скачков. При небольших перебоях электропитания бесполезны.

Кто должен оплачивать замену

Прежде чем оплачивать замену устройства, необходимо изучить закон. Ведь есть несколько причин, которые позволяют этого не делать. Например, в зависимости от того, где находится счетчик электроэнергии, в квартире или на площадке, результат может быть разный.

Если сгорел прибор учета электроэнергии, который находится внутри квартиры, то согласно Гражданскому кодексу РФ вся ответственность и финансовые затраты по установке, замене и обслуживанию прибора учета возлагаются на владельца квартиры, если квартира приватизирована. Если же был заключен договор с ТСЖ или ЖСК, то финансовые затраты отплачивает эта организация.

Если счетчик установлен на лестничной площадке, то он также является собственностью владельца квартиры. Согласно Постановлению 491 в состав общедомового имущества электросетей включаются электросети от внешней границы (границы ответственности МКД) до индивидуальных, общих (квартирных) приборов учета электрической энергии. Таким образом, индивидуальный счетчик не является общедомовым имуществом.

Более подробно о том, кто должен оплачивать замену электрического счетчика, мы рассказывали в соответствующей статье!

Как бороться с данным явлением?

Какие существуют методы борьбы с перепадами напряжения и что делать, чтобы решить этот вопрос? Конечно, самый оптимальный способ — это если электросеть одного дома и ее системы распределения полностью заменить. Ведь если полностью заменить проводку в квартире, то это не спасет ее от перепадов.

Для того чтобы сделать менее ущербными последствия от скачков в линии передач, используют несколько решений:

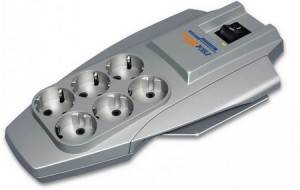

• Реле. Когда напряжение изменяется, то это устройство отключает электроприборы от питания. Когда параметры стабилизируются, то реле автоматически подключает приборы в сеть.
• Стабилизаторы. О том, какие бывают стабилизаторы напряжения, мы рассказывали в соответствующей статье.
• Источник бесперебойного питания. Инструкцию по выбору ИБП для дома мы также предоставили на сайте!

Защита техники от скачков напряжения с помощью данных устройств будет самым оптимальным решением. Для того, чтобы определиться, какой прибор лучше выбрать, рекомендуем просмотреть данное видео:

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

• Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
• Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
• Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.
