Ошибки подключения
Во время составления схемы или монтажа могут появиться ошибки, влекущие за собой неправильное функционирование системы или ее полную неработоспособность. Их можно избежать до окончательного запуска, когда большая часть проводов будет скрыта, а устройства установлены.
Частые ошибки подключения:
- Значение номинального тока. Он должен быть равен или выше, чем у входного автомата.
- Несоблюдение полярности. Неправильно подключены входные и выходные ноль и фаза.
- Неправильное группирование каждой электросети. Ноль подключается к другой линии или является общим контуром для всех. Приводит к ложному срабатыванию защиты.
- Монтаж розеток. При соединении нулевого и соединяющего провода в них будет происходить ложное срабатывание УЗО при возникновении нагрузки.
- Лишние перемычки, объединение нулевых проводов между двумя устройствами.
Для проверки правильности работы нужно использовать кнопку «Тест», а также имитацию появления тока утечки. Это делается до окончательного монтажа системы, чтобы исправить возможные ошибки.
Что такое дифавтомат и чем он отличается от УЗО?
Если говорить о том, чем отличается дифавтомат от предыдущего устройства, то необходимо брать в расчет его сочетание с автоматическим выключателем. Ведь, по сути, дифференциальный автоматический выключатель – это и есть сочетание этих двух приборов только в едином корпусе.
Это устройство выполняет следующие функции:
- защищает от утечки тока;
- препятствует чрезмерным нагрузкам на линии;
- сразу же отключает питание при коротком замыкании.
Дифавтоматы — это универсальные устройства
Несмотря на то, что прибор миниатюрный, он срабатывает за доли секунды, но только при условии качественной сборки надежным производителем. На его корпусной части можно найти основные маркировки, которые позволят определиться с выбором.
Здесь, как и на корпусе УЗО, указывается ток нагрузки/утечки, который измеряется в мА.
Некоторым пользователям может показаться, что создание дифавтомата должно стать причиной для прекращения использования автомата и УЗО. Тем не менее, оба варианта и на сегодняшний день остаются востребованными.
Подключение устройства защитного отключения к двухфазной сети
Случай экзотический. От двухфазных сетей электроснабжения отказались в начале ХХ века. Шанс столкнуться с ними у современного электрика стремится к нулю. О подключении УЗО к двухфазной сети стоит подумать в формате факультатива.
Каждый полюс розетки является фазным. Он имеет потенциал относительно земли, равный примерно 127 вольт. Схемы подключения устройств защитного отключения аналогичны однофазным. Но автоматический выключатель необходимо монтировать на каждую из двух приходящих фаз. Разумеется, исключено подключение одного из питающих проводов на заземление или корпус электрощитка.
Виды РКН по типу напряжения
Реле контроля напряжения модульное послед. 220-380В 1НО+1НЗ тип РНПП-301
Известные образцы реле контроля напряжения прежде всего различаются по типу питания, в соответствии с которым они делятся на однофазные и трехфазные модели. Первые устанавливаются в городских квартирах и предназначаются для защиты нагрузок в линейных цепях 220 Вольт без повторного заземления. Их трехфазные аналоги используются в силовых линиях промышленных объектов или в частных домах, хозяева которых получили разрешение на подключение соответствующего оборудования на 380 Вольт. Наличие заземления в этом случае считается обязательным.
У трехфазного РКН есть один существенный недостаток, состоящих в том, что при перегрузке по одной из фаз оно отключает все три линии сразу. Некоторые специалисты считают такое его свойство, наоборот, преимуществом, поскольку в этом случае удается уберечь все эксплуатируемое в данной линии оборудование
Особую важность оно приобретает на производстве, где к каждому из фазных ответвлений подключается отдельная нагрузка. В быту же при эксплуатации двигателя насоса, например, это скорее мешает нормальной работе
Небольшие колебания напряжения по одной из фаз в этом случае не имеют особого значения.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Критерии выбора
Устройства выбирают по назначению:
- Для розеток и электроприборов — на 10 и 30 мА.
- Для осветительных сетей деревянных домов — противопожарные (100, 300 и 500 мА).
Подбирая УЗО по чувствительности, следует иметь в виду естественные утечки тока. В сети они составляют (мА):
- Iут=0,01*L, где L — суммарная длина проводов, м;
- в электроприемнике — Iут=0,4*L.
Если естественная утечка составляет 150 мА, то аппарат на 100 (мА) или меньше часто будет срабатывать ложно. Крупные сети разбивают на группы.
Класс устройства по роду тока утечки выбирают в соответствии с видом электроприемников. Нерационально устанавливать на всех линиях аппараты типа А, поскольку они намного дороже АС.
Устройства выбирают по чувствительности.
Наиболее надежны электромеханические УЗО. Схема усиления в электронных аналогах нуждается в питании. При обрыве нейтрали выше устройства она обесточивается, и УЗО становится неработоспособным. При этом токоведущие части остаются под напряжением, а значит, сохраняется риск удара током и возгорания.
Электронные модели рекомендуют приобретать только в крайнем случае, если в щите мало свободного места. Например, на ДИН-рейке уже установлены реле напряжения и контактор системы «умный дом».
По номинальному току аппарат должен на ступень превосходить защищающий его автоматический выключатель. Тот размыкает цепь мгновенно только при коротком замыкании, а при меньших перегрузках время срабатывания может достигать 60 минут. Весь этот период через УЗО будет протекать ток выше номинального, что приведет к поломке.
Основные правила подключения УЗО
С собранной схемой, возможно, через время будет разбираться другой специалист. Поэтому, приступая к самостоятельному монтажу устройств защиты, следует учитывать общепринятые (гласные и негласные) правила подключения:
- Выполнять все подключения следует по общепринятым нормам и схемам. Фазным жилам, нулю и земле соответствуют провода определенной цветовой маркировки. Также их можно обозначать буквами.
- В электрощите нужно оставить схему с подключенными потребителями.
- Перед вводным УДТ должен стоять общий автомат. УЗО для отдельных линий используется в паре с автоматическим выключателем.
- Выходящий с ВД ноль не должен иметь электрических контактов с другими проводниками (землей, нулями).
- Устанавливаемые автоматы защиты должны соответствовать по типу и току нагрузки, обслуживаемым потребителям и схеме.
- После подключения необходимо проверять надежность затяжки контакта: попробовать выдернуть проводок, но без особых усилий. При этом подсоединенный провод не должен болтаться, а тем более выпасть.
- Нули и землю нужно подсоединять на соответствующие им в щите шины.
- Удобно для дальнейшего обслуживания и возможной замены монтировать автоматы и УЗО на DIN-рейку, использовать гребенку (а не перемычки).
Выполнив электромонтажные работы, требуется обязательно проверить работоспособность установленных автоматов и УЗО, всей собранной схемы.
Маркировать жилы удобно с помощью разноцветных термоусаживаемых трубок либо изоляционной ленты.

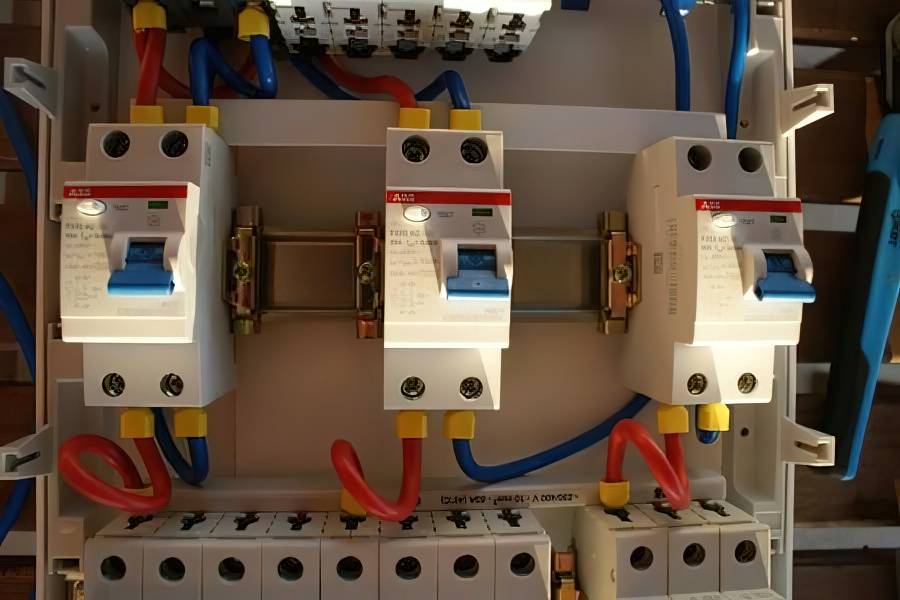

Собранный электрический щиток
В современных электрощитах DIN-рейка идет в комплекте с нулевой и заземляющей шинами. Для старых щитков данные детали можно дополнительно купить или воспользоваться имеющимися, если они подходят.
Схемы подключения РКН
Схема подключения однофазного реле
Перед тем как подключать реле напряжения потребуется внимательно изучить типовую схему электрического шкафа. При его монтаже реле напряжения нужно установить после электросчетчика в разрыв фазного провода, иногда между ними ставится УЗО, подключаемое по необходимости. При таком расположении прибор защиты от всплесков напряжения будет отсекать именно «фазу».
Для нормальной работы на его входные клеммы фаза и земля подаются одновременно.
Существует две схемы подсоединения однофазных и трехфазных реле к линии потребления:
- с прямой нагрузкой через РКН;
- с подсоединением потребителя через контактор, входящий в состав магнитного пускателя.
В каждом из этих случаев возможен вариант параллельного подсоединения нескольких приборов, к каждому из которых можно подключить свою группу потребителей.
Это интересно: Кабель для электропроводки в деревянном доме: какой выбрать
Правильное подключение 2-х полюсного дифавтомата без заземления и с ним
При наличии заземления в однофазной трёхпроводной сети оно к прибору защиты не подключается.
В старых сетях 220В заземление отсутствует, но это не отменяет важности установки прибора защиты. К нему подключаются нулевой и фазных провода, сверху приходящие, снизу отходящие
Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль. Это необходимо для безопасности при замене ламп. Кроме того, энергосберегающие и светодиодные лампы, в цепи которых выключатель разрывает ноль, начинают моргать. В блоках питания этих источников света установлен конденсатор, заряд которого вызывает вспышки света.
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
Двухфазная электрическая сеть: как подключить УЗО
Для начала стоит разобраться, почему требуется установка защиты в двухфазных цепях. Такие прежде всего наблюдаются в квартирах, находящихся в старых застройках, а в таких условиях, необходима дополнительная безопасность, так как чаще в таком жилье отсутствует заземление, а утечка тока, по местам, где ее не должно быть нередко приводит к возникновению пожара.
Поговорим об одноуровневой защитной системе
Вариант ее подключения на первый взгляд слишком простой, однако, учесть нюансы важно для полной безопасности
- Выбирается наиболее мощный аппарат;
- Установка должна предусматривать передачу тока на автомат, а от него на все приборы, включительно лампочки и розетки;
- Устройство этой схемы является компактным и элементарным.
Одноуровневые защитные устройства принято устанавливать и на один прибор тоже, например, для стиральной машины или водонагревателя. Чтобы осуществить подобный способ достаточно прибора с мощностью 15 ампер.
Схема подключение УЗО и автоматов к счетчику электроэенргии
Обратимся к вопросу, как правильно подключить УЗО и автомат, совершив при этом многоуровневую защиту.
Внимание! Нельзя работать с электричеством без защитной спец одежды. Если происходит монтаж устройства защищенного отключения для отдельных участков, следовательно, речь пойдет об многоуровневой защите дома или квартиры. Обычно данный схемы для жилищ, где присутствует заземление
По ценовой категории, этот вариант превышает предыдущие отметки, к тому же устройства получаются габаритными. Однако, эта система выступает с таким значимым преимуществом, как присутствие автономии для каждого отдельно бытового прибора. В случае замыкания одного из приборов, вся жилая площадь не будет обесточена, а перестанет функционировать лишь тот, в котором произошла утечка тока из сети. Здесь происходит смена подключения к электрической сети, теперь от считывающего прибора выходит столько кабелей, сколько есть устройств защиты
Обычно данный схемы для жилищ, где присутствует заземление. По ценовой категории, этот вариант превышает предыдущие отметки, к тому же устройства получаются габаритными. Однако, эта система выступает с таким значимым преимуществом, как присутствие автономии для каждого отдельно бытового прибора. В случае замыкания одного из приборов, вся жилая площадь не будет обесточена, а перестанет функционировать лишь тот, в котором произошла утечка тока из сети. Здесь происходит смена подключения к электрической сети, теперь от считывающего прибора выходит столько кабелей, сколько есть устройств защиты
Если происходит монтаж устройства защищенного отключения для отдельных участков, следовательно, речь пойдет об многоуровневой защите дома или квартиры. Обычно данный схемы для жилищ, где присутствует заземление. По ценовой категории, этот вариант превышает предыдущие отметки, к тому же устройства получаются габаритными. Однако, эта система выступает с таким значимым преимуществом, как присутствие автономии для каждого отдельно бытового прибора. В случае замыкания одного из приборов, вся жилая площадь не будет обесточена, а перестанет функционировать лишь тот, в котором произошла утечка тока из сети. Здесь происходит смена подключения к электрической сети, теперь от считывающего прибора выходит столько кабелей, сколько есть устройств защиты.
Сегодня стали часто использовать УЗО и диф реле схема подключения которых отличается тем, что наблюдается отсутствие автоматического устройства. Общий принцип подключения системы с дифференциальным аппаратом является аналогичным предыдущему, но предусматривается установка дополнительной токовой защиты.
Выбор типа УЗО
Наконец мы подошли к выбору типа УЗО. В бытовых электросетях обычно используют УЗО двух типов: АС и А. Самый распространенный тип АС. Он защищает от тока утечки синусоидальной переменной формы. Но в современных квартирах работает множество приборов (телевизоры, компьютеры и т.д), использующих импульсные блоки питания, выпрямители и регуляторы на тиристорах, которые при пробое могут создавать импульсные токи утечки. На такие утечки УЗО типа АС не будут реагировать, поэтому в жилых квартирах желательно использовать УЗО типа А.
По конструктивному исполнению, лучше всего выбрать электромеханические УЗО. Они не требуют для своей работы питания и для того, чтобы они сработали достаточно, чтобы появился дифференциальный ток.
Следующим шагом будет выбор номинального условного тока короткого замыкания (Inc). Этот параметр определяет надежность и прочность устройства, качество исполнения его механизма и электрических соединений. В быту обычно используют УЗО с показателем 6000А. Но для загородного дома этот показатель желательно увеличить до 10 кА.
Селективность при выборе УЗО
Определяем селективность. Селективность устройств защитного отключения означает, что для устройств, включенных в цепь последовательно, при возникновении в защищаемой ими цепи тока утечки, должно сработать только то УЗО, которое ближе всех расположено к месту повреждения. Если сказать проще, селективность позволяет исключить нежелательные отключения последующих УЗО, что упрощает поиск и устранение неисправности, приведшей к срабатыванию, и обеспечивает работоспособность остальных участков цепи.
Для того, чтобы обеспечить селективность работы УЗО, включенных в цепь последовательно по древовидной схеме, необходимо выполнить два условия (независимо от значений токов утечки, возникающих при повреждениях в электрической сети):
- Селективность по времени
- Селективность по току.
Для УЗО общего типа, ГОСТ определяет только максимальное время отключения. Селективное УЗО срабатывает с задержкой. При появлении тока утечки в одной из нижестоящих групп, вышестоящее селективное УЗО будет пропускать через себя ток утечки при этом выжидать, давая возможность сработать УЗО в этой группе, поскольку оно имеет меньшее время срабатывания.
Температурное исполнение УЗО
Далее смотрим на температурное исполнение. Стандартно УЗО рассчитаны на диапазон температуры окружающей среды от -5 до +40°С. Если требуется установить УЗО на улице, то его необходимо выбрать с символом снежинка на передней панели. Эти УЗО работают в диапазоне температур от -25 до + 40°С.
Степень защиты УЗО. В стандартном исполнении УЗО выпускаются со степенью защиты IР20 и на корпусе она не указывается. В случае, если необходимо другое исполнение, то выбираем его по каталогу для конкретного бренда.
Выбираем производителя. Желательно, чтобы все УЗО были одного производителя. Это необходимо для соблюдения селективности. Думаю, что будет удобно заказывать сразу всю комплектацию электрощита у официальных представителей выбранного вами производителя.
Вот и все, на что надо обратить внимание при выборе УЗО. Я считаю, что сборку электрического щита лучше доверить специалистам, особенно когда речь идет о загородном доме
Но сначала вы должны продумать какую электрическую технику вы будите эксплуатировать в своем доме и где она будет стоять
Исходя из этих данных, специалист сделает электрическую схему дома и определит необходимый ассортимент оборудования для электрического щита. А вопрос как выбрать УЗО не будет стоять перед вами
Но сначала вы должны продумать какую электрическую технику вы будите эксплуатировать в своем доме и где она будет стоять. Исходя из этих данных, специалист сделает электрическую схему дома и определит необходимый ассортимент оборудования для электрического щита. А вопрос как выбрать УЗО не будет стоять перед вами.
В следующей статье я расскажу что выбрать, УЗО или дифавтомат.
