Основные технические требования к установке
Все работы должны производиться при обесточенной сети, отключение делают на главном распредщитке, ВРУ. Наличие напряжения проверяют обычным мультиметром, вольтметром, указателями (отвертками-индикаторами).
Пред тем как установить электросчетчик, надо хотя бы в общем ознакомиться с нормами по проводке. Сечение жил ввода в квартиру по п. 7.1.34 ПУЭ должно быть не меньше 2.5 мм², материал — медь. Стандартно используют 6 мм². Но это не строго фиксированная характеристика — ее значение зависит от совокупной мощности электроприборов в доме.
Если предполагаемое потребление всех одновременно включенных устройств составит до 10 кВт, то потребуется 6 мм². Если есть мощные водогреи и подобные агрегаты, мощность которых может достигать 5 и больше кВт, то подбирают большее сечение, оборудуют трехфазную сеть. В любом случае рекомендовано брать жилы с запасом около 20 %. Но надо смотреть, чтобы вводной кабель не слишком превышал толщину внутренней проводки, так как это может быть небезопасно. Электросчетчик в квартире, его номинал также должен соответствовать токовым нагрузкам с запасом.
Уже действующую алюминиевую проводку в старых зданиях использовать разрешено, но она менее качественная, более ломкая: ток для меди 8 А/1 мм, для Al — 10 А/1 мм; 2.5 мм² первой соответствует около 4 мм² второй. Скрутки и пайки на жилах ввода не допускаются. Не надо путать сечение (в квадратах) и диаметр проводника — это разные понятия, хотя иногда они обозначаются значком ∅.
Разводка проводов
В идеале, если автоматы стоят на DIN-рейке рядом, то можно отмерить эти расстояния просто приложив проводник так, чтобы переходная его часть от одного автомата к другому образовывала петлю. Она позволит проводу выходить из корпуса вертикально.
Зачищенное место должно иметь длину, вдвое большую, чем на конце провода, потому что нам придётся делать из него небольшую петельку, которой предстоит подключать автомат. На эту петельку надо будет надеть термоусадочную трубку или крепко обмотать изолентой то место, где заканчивается изоляция. Это даст нашему проводу жёсткость.
Затем петлю надо вставить в контактное отверстие автомата и крепко затянуть. Зачищенных мест должно быть по числу автоматических выключателей. Зато мы будем уверены, что фаза разведена правильно – одна и та же на квартиру.
Как подключить автоматы после счетчика
В первую очередь определяют необходимое количество автовыключателей. Оптимальным вариантом будет разделение нагрузки. Один прибор используют для розеток, а второй для питания освещения.
Дорогостоящим вариантом является установка отдельного переключателя в каждой комнате. При таком способе в каждом помещении будут располагаться ящики автоматов, что не всегда вписывается в интерьер.
Желательно осуществлять монтаж автоматов для счетчика с помощью электрика, которые разбираются в различных видах счетчиков, автоматических переключателей и в схемах электрических соединений. Используя его знания можно снизить материальные затраты за оборудование электрощита, узнать возможные способы экономии энергии, улучшить питание подключенных устройств.
Для обеспечения безопасной работы домашней электросети используются автоматические выключатели – устройства, устанавливаемые после счётчика и размыкающие контакт в случае превышения номинальных характеристик. Рассмотрим разновидности выпускаемых автоматов и порядок их замены.
Разграничение ответственности за электроприборы
Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.
Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.
Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.
5 особо важных пунктов для подключения трехфазного счетчика в частном доме:
- Э.С. монтируетсятак, чтобы у потребителя не было возможности совершить подключение до места его установки.
- Устанавливается прибор обязательно в щиток или специальный шкаф.
- Проход к электрическому щитку должен быть свободным, а сам щит должен располагаться ровно.
- Высота установки от 0,4 до 1,7 м.
- Устанавливать прибор, прошедший недавно проверку. Срок проверки для однофазных проходит раз в год, а для трехфазных – два.

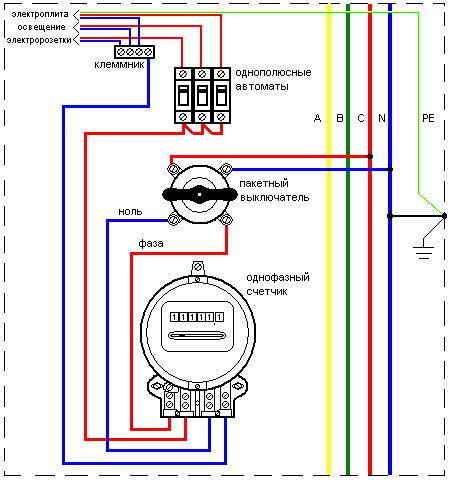

Пример 1 схемы правильного подключения трехфазного счетчика:
Трехфазные приборы отличаются наличием 8 разъёмов. Фазные и нулевые входы/выходы располагаются парами.
Порядок проведения работ не многим отличается от одной фазы. Разница лишь в распределении фаз. Фаза С входит в третью клемму, выходит на четвертой. Фаза В входит в пятую клемму, выходит на шестой и так по порядку, как изображено на схеме.
Электронные электросчётчики
Представляют собой группу современных устройств учёта и сбора данных о потреблении и расходе электроэнергии. Эти приборы оснащены более сложной компонентной базой, которая позволяет осуществлять вычислительные операции с достаточным уровнем точности.
Электронные электросчётчики
Основная задача электронных электросчётчиков заключается в круглосуточном сборе информации о показаниях мощности, потребляемой частью электрической схемы, за которой осуществляется контроль, и по следующим предоставлении данных в привычном для человека виде.
Эти приборы создаются для взаимодействия с двумя типами цепей тока:
- Постоянной величины (приборы, взаимодействующие с данным типом цепей, используются исключительно на крупных предприятиях, где эксплуатируется мощная аппаратура и оборудование).
- Синусоидальной гармонической формы.
Счётчик, взаимодействующие с цепями переменного тока, изготавливаются для использования в бытовых целях и применяются для подключения в однофазные и трехфазные системы подачи напряжения (электричества).
Конструктивно электронные счётчики изготавливаются из следующих элементов:
- Клеммной колодки, предназначенной для соединения с электрическими проводами.
- Панели ЖКИ дисплея, служащей для вывода данных.
- Органов управления.
- Измерительных трансформаторов.
- Печатной платой с электронными компонентами.
- Защитного кожуха (корпуса).
Принцип работы электронных энергосчётчиков
На два счётчика — тока и напряжения — от сети поступают сигналы. Далее, эти сигналы с выходов датчиков поступают на усилители, где происходит их усиление. Затем усиленные сигналы подаются на АЦП (аналого-цифровой преобразователь) и преобразовываются в цифровой вид. После оцифрованные сигналы подводятся к перемножителю.
Далее, производится фильтрация оцифрованного сигнала и вывод на устройства:
Индикации;
Интегрирования;
Передачи измерений;
Дальнейшего преобразования.
Преимущества и недостатки электронных счётчиков
Преимущества:
- Высокий класс точности измерений (от 1 единицы).
- Наличие нескольких тарифов (от 2).
- Возможность учёта реактивной и активной составляющей, используя один аппарат.
- Двунаправленный энергоучёт.
- Измерение качественных и количественных показаний мощности.
- Хранение данных учёта электроэнергии.
- Доступность данных.
- фиксация попыток хищения электроэнергии.
- Дистанционный доступ к показаниям.
- Компактность.
Недостатки:
- Повышенная чувствительность к колебаниям напряжений в сети.
- Относительно высокая стоимость.
- Сложность ремонта (в силу элементных особенностей).
Правила выбора автомата
Автоматы подбираются, с учётом нагрузочных параметров и характеристик провода. Основные показатели автоматического выключателя отображены на лицевой части корпуса в виде маркировки.
В зависимости от величины напряжения и количества полюсов, выпускаются следующие виды изделий:
- однополюсные – на 220 В (для одного фазного провода);
- двухполюсные – при аналогичной величине напряжения (на 2 провода –фазный и нулевой);
- трехполюсные – на 380 В (для трёх фазных проводов);
- четырехполюсные – такое же напряжение (с тремя фазными и одним нулевым проводом).
Выбирая автомат, необходимо учитывать характеристику сети и количество задействованных проводов. Если установленные аппараты постоянно срабатывают при отсутствии видимых причин, имеет смысл подобрать изделия большей мощности и установить их взамен эксплуатируемых.
Устройство подбирается, исходя из сечения провода, характеристик тока и мощности, указанных в таблице:
Работа электросети организуется таким образом, чтобы в роли слабого звена выступал автоматический выключатель, отключающийся при значении показателей меньше критических. Аппараты формируются по группам, в зависимости от категорий потребителей по мощностным характеристикам, с соответствующим подбором мощности устройств.
Одна из характеристик автомата – временно-токовая, суть которой определяется формулой:
К = I/In
- К – значение кратности;
- In – номинальный ток;
- I – значение тока в сети.
Различают следующие категории кратности, в зависимости от значения К:
- В – от 3 до 5;
- С – от 5 до 10;
- D – от 10 до 20.
С увеличением кратности возрастает скорость срабатывания устройства.
Кроме кратности, скорость срабатывания изменяется, в зависимости от температуры окружающей среды. При её возрастании потребуется меньшее значение тока для выключения автомата.
Существует 3 класса токоограничения, указывающих время действия аппарата:
- третий – до 3 мс;
- второй – 5 – 6 мс;
- первый – около 10 мс.
С возрастанием класса увеличивается стоимость, лучше качество аппарата. Большинство бытовых изделий производятся третьего класса.
Каждый элемент выполнен в виде отдельного модуля, монтируемого на ДИН-рейку. Ширина одного модуля – 17,5 мм.
Самостоятельное подключение счетчика
Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.
Требования закона
Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:
- Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
- Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
- Питание к розетке следует подключать через автомат.
- Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
- Выбор сечения подключаемых проводников производится согласно проектной документации.
Набор инструментов и материалов для монтажа
Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:
- плоскогубцы;
- отвертку;
- индикатор;
- мегомметр;
- уровень строительный;
- лестницу;
- монтажный пояс.
Материалы выбираются согласно спецификации в проектной документации.
К материалам относятся:
- защитные автоматические выключатели;
- проводники и кабели;
- тросовая продукция.
Схема подключения счетчика
Схемы подключения счетчиков имеют два вида:
- прямого действия (ток нагрузки до 100 ампер);
- косвенного действия (через измерительные трансформаторы тока и напряжения).
Однофазного
Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.
Принципиальная схема подключения однофазного счетчика
На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.
На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.
Трехфазного
Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.
Принципиальная схема прямого действия для трехфазного счетчика
Питание подключается к следующим клеммам:
- фаза А-1;
- фаза В-3;
- фаза С-5;
- нуль-8.
Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.
На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.
Ниже представлена схема косвенного подключения прибора учета электрической энергии.
Косвенное подключение трехфазного счетчика
Установка счетчика: основные правила
Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):
- Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
- Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
- Нельзя допускать скрутки и ответвление проводов.
- Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
- При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.
В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.
- Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
- Выбирается щитовая и проводниковая продукция согласно проекту.
- Щит учета устанавливается на место монтажа.
- Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
- Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
- Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
- Опломбирование счетчика энергоснабжающей компанией.
Установка счетчика в щите на лестничной площадке или гараже своими руками
На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:
- Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
- Доступ к вводному рубильнику для отключения от сети линию этого этажа.

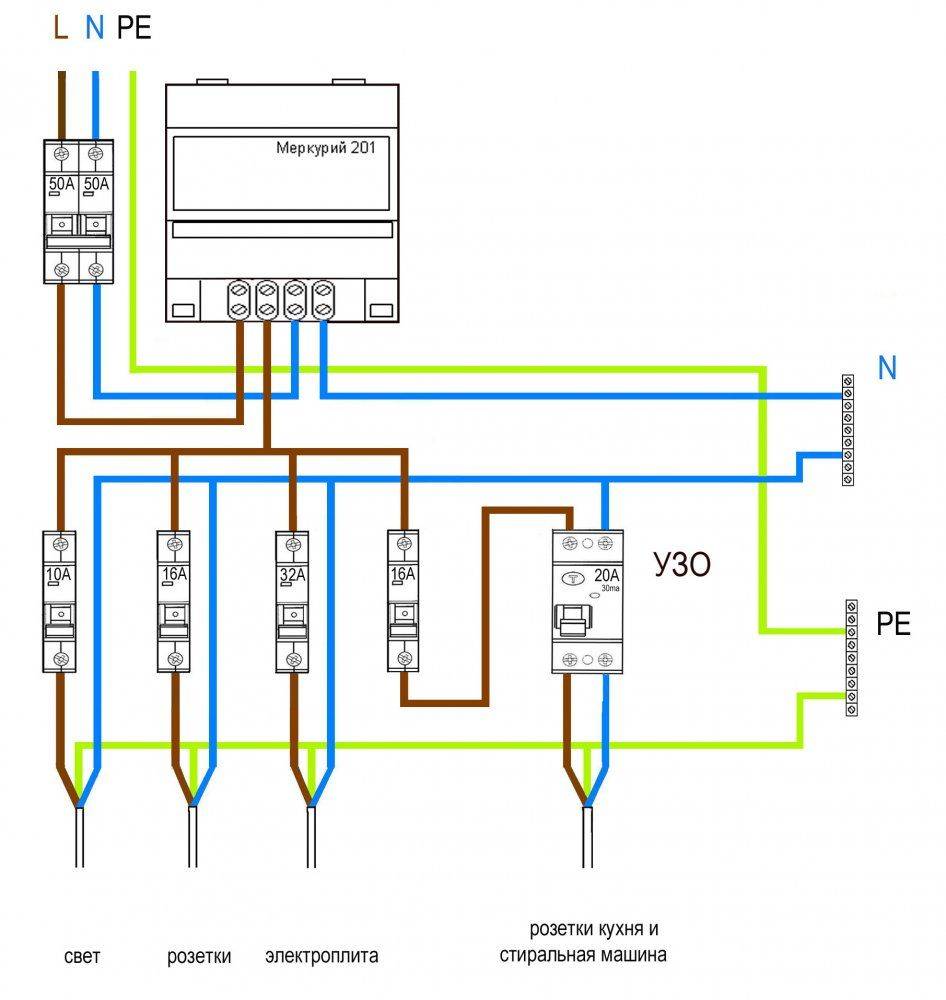

Схема подключения счетчика и автоматов защиты.
Подключение счетчика в подъезде
Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.
Аналогичным образом делают ответвление и от нулевого магистрального провода.
Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.
Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.
От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.
Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.
Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.
Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.
Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

{SOURCE}
Схема подключения электросчетчика
Несмотря на то, что счетчики выпускают разные заводы-изготовители, на всех агрегатах одинаковое расположение клемм, к которым подводятся провода. Для удобства, изображение схемы подключения электросчетчика указывают на обратной стороне крышки размещения клемм.
Какие правила подключения электросчетчика существуют? Все современные устройства и модульные агрегаты устанавливаются в защитные боксы из негорючей пластмассы. Они могут быть наружными или встроенными. Для начала, необходимо вмонтировать бокс в стену, так как в него будет устанавливаться электросчетчик.
Во-первых, на рейке в защитной коробке поочередно устанавливаем:
- автоматический выключатель, который выполняет функцию вводного рубильника и ограждает все элементы проводки от короткого замыкания,
- посередине – размещаем электросчетчик,
- второй автомат для вывода проводов.
Во-вторых, на электросчетчике откручиваем пломбировочный винт, который находится в нижней части по центру крышки, и снимаем ее.
Под защитной крышкой расположены контакты на винтовых зажимах. Они способствуют хорошему взаимодействию провода с клеммой.
Винтовые прижимы располагаются следующим образом:
- нижний ряд (4 винта): подключение питающей фазы, подключение отходящей фазы, для питающего нулевого провода, отходящего нулевого кабеля,
- верхний ряд зажимов предназначен для закрепления клемм, питающих проводов, выходящих на точки в квартире (выключатели света или розетки).
В-третьих, перед подключением однофазного и трехфазного электросчетчика нужно убедиться, что электрическое напряжение, поступающее в квартиру, отсутствует.
- К автоматическому выключателю подводим питающие провода (нулевой – справа и фазой – слева). Снимаем и зачищаем изоляцию, и подключаем к автомату через верхние контакты.
- Для проводки с автоматического выключателя на счетчик используют провода определенного сечения. Расчет сечения производят с учетом суммарной мощности всего электрооборудования в квартире. Используют жесткий или мягкий кабель.
- С питающего автомата фазный провод подключаем на нижний левый винт счетчика. Для этого, вставляем клемму в контакт и закручиваем зажим.
- Далее подключаем нулевой провод от автоматического выключателя до третьего контакта счетчика.
- Отходящие от агрегата кабели подключаем следующим образом: от второго нижнего винта счетчика – к отходящему автомату; от четвертого зажима – к отходящему однополюсному выключателю.
- Проверяем все винты и контакты. Надеваем защитную крышку на электросчетчик и закручиваем винт для пломбы.
После подключения электросчетчика своими руками, необходимо вызвать работников для проверки и опломбирования устройства.
Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!
Подключение через трансформаторы тока
Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.
Полукосвенное
При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.
Назначение контактов трансформатора тока:
- Л1 — вход фазной (силовой) линии.
- Л2 — выход фазной линии (нагрузка).
- И1 — вход измерительной обмотки.
- И2 — выход измерительной обмотки.
Рисунок 5 – Десятипроводная схема подключения через ТТ
Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.
Звезда
Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу (рисунок 6).
Рисунок 6 – Включение трансформаторов «звездой»
Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.
Косвенное
Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления (рисунок 7).
Рисунок 7 – Косвенное включение
В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.
Напоследок рекомендуем просмотреть еще одно полезное видео по теме:
Подробное объяснение
Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!
Очень многие считают, что подключение электросчетчика очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей самостоятельное подключение не составит для вас никаких трудностей.
Существуют счетчики различного исполнения:
- механические и электронные
- одно тарифные и двух тарифные
- прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения
В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.
В нашем примере, используется электронный счетчик, с механическим отсчетным механизмом.
Монтаж счетчика и сопутствующего модульных элементов
В требованиях ПУЭ говорится об обязательности установки перед счетчиком электроэнергии отключающего прибора, выполняющего защитную функцию, например, автоматического выключателя с двумя полюсами. Только при его наличии прибор учета электроэнергии будет правильно и безопасно работать. Основным предназначением подобного устройства является:
- защита счетчика от высокой температуры и последующего возгорания, возникающих вследствие превышения предельно допустимых значений прибора,
- защита счетчика от перебоев в электросети,
- обеспечение возможности замены устройства,
- регулирование мощности.
Правильно установить бытовой автоматический выключатель можно как в квартире (в специальном щитке), так и на лестничной клетке. Главное требование – он должен быть опломбирован. Для этого применяются пломбы из свинца и пластика, а также наклейки, которые наносятся на винты контактов выключателя.
На каждом бытовом выключателе, работающем в автоматическом режиме, имеется небольшая защелка, при помощи которой прибор монтируется на верхней рейке.
После установки выключателя можно перейти к следующему этапу – непосредственной установке счетчика электроэнергии. Для его монтажа на нижнюю рейку также предусмотрена специальная защелка, которую можно найти на задней стороне прибора.
Как только электросчетчик будет размещен в необходимом месте можно заняться установкой однополюсных автоматов, монтаж которых также прост и доступен каждому человеку. В рассматриваемом нами случае их два.
Какой электросчетчик выбрать для квартиры?
Первый вопрос, который возникает при установке прибора: поставить однофазный или трехфазный электросчетчик? В квартирах идет однофазная сеть, и подключение трёхфазного счетчика не повлияет на мощность, ведь сумма мощностей обычных токоприемников распределяется и на одну фазу. Практичнее подключить трехфазный счетчик на даче.
Есть всего 2 вида конструкций электросчетчиков:
Индукционные. Их главный плюс – это маленькая цена. Также стойкие к перепадам напряжения, что немного уменьшает учет показаний.
Электронные
Они отличаются отсутствием шума, небольшим размером, стойкостью к минусовым температурам.
Еще в электронных счетчиках установлено несколько тарифов.
Выбор счетчика должен производиться с учетом рекомендаций энергопоставщика.
Уровень мощности указывает токовый диапазон, в котором может работать прибор. Нет строго определенного номинала, поэтому следует просчитать сумму мощности квартиры, а уже на основании этих данных выбирать счетчик с ближайшим большим значением.Рассмотрим 1 пример:
При максимальном электропотреблении 8 кВт, приблизительный уровень проходимого тока, если подключить 220 вольт, будет равняться 36 Ампер, из чего следует использовать счетчик 5-40 Ампер.
У электронных счетчиков есть дополнительная смена тарифов. Она предназначена для людей, которые пользуются электроэнергией в определенное время суток. Например, тариф день/ночь уменьшает цену за киловатты, насчитанные в ночное время.
Класс точности прибора указывает погрешность измерения в процентах. Этот показатель влияет на начисление. Погрешность может как недосчитывать киловатты, так и накручивать в пределах 0,5-2,5 %. Рекомендуемая погрешность не должна быть выше 2 процентов.
6 основных видов работ и их средняя цена:
| Вид услуги | Стоимость, в руб. |
| 1. Однофазный. 2. Однофазный многотарифный. 3. Трехфазный прямого включения. 4. Установка или замена на столбе/опоре (любого прибора). 5. Демонтаж. 6. Снятие на столбе/опоре. | 1500-2000 1500-2000 2500-3000 5000-7000500 3500 |
Работники энергокомпании выдадут специальные техусловия, в которых указывается место установки прибора и его характеристики. Затем проведут монтаж и пломбировку, которые займут не более одного дня.
Навигация по записям
Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.
При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с
Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.
Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.
Рекомендуем: Составление смет на электромонтажные работы
Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.
Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.
Подготовка к монтажу
Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.
Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
Установка и подключение электросчетчика СЕ101 S6 — Энергомера
Выводы и полезное видео по теме
Самостоятельное подключение позволяет сэкономить деньги, но предполагает наличие базовых знаний в электрике. Если придерживаться ном безопасности и пользоваться схемой и пошаговой инструкцией, работы не займут много времени. Однако если нет входного рубильника, придется оформлять вызов мастера, чтобы обесточить стояк (подъезд). В остальном видео станет лучший подспорьем для тех, кто все же решит сделать все собственными руками. Но после вызовите инспектора Энергонадзора, чтобы освидетельствовать счетчик и установить пломбу.
