Подключение люстры к двойному выключателю: схемы + правила монтажа

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

  • При включении будут загораться все лампы;
  • Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
  • В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить. Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Далее подключаем люстру к проводам, выходящим из потолка. Перепроверяем фазу и закрепляем провода с другой стороны клеммной колодки. Подаем напряжение и проверяем правильность подключения.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

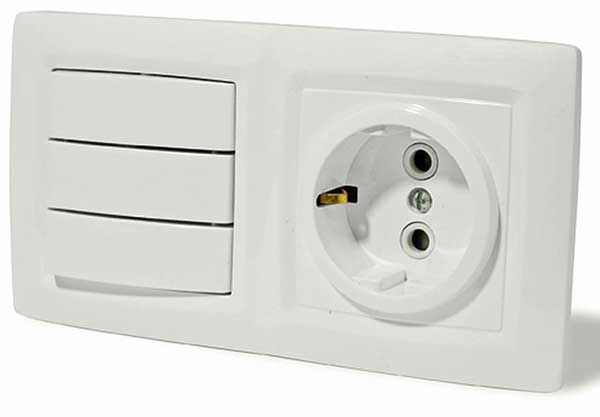

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

  • для скрытой электропроводки;
  • для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

  • диммеры;
  • проходные;
  • перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль»

В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

  1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил кабеля отличается цветами. Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Это интересно: Как подключить однофазный электродвигатель на 220 вольт

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением. Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

Читайте по теме — чем опасна алюминиевая проводка.

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

А далее подключаем лампочку к фазному проводу и одному из двух остальных.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

Как подключить лампочку к выключателю

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми. К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Читайте по теме: Соединения проводки, как правильно скручивать провода.

Как повесить ЛЮСТРУ новичку БЕЗ ОПЫТА

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Маркирование проводников

Чтобы облегчить прозванивание и исключить ошибки, нужно использовать цветную изоляционную кабельную маркировку. Общепринятый стандарт — маркировка проводникового элемента при помощи полосы зеленого цвета. Ни в каком виде нельзя применять источник, имеющий зеленую расцветку, чтобы подключать устройства. Этот источник используется для заземления контакта.

Нулевой или нейтральный источник имеет синие или голубые жилы. Заряженные проводниковые элементы обладают разными цветами. Неполадки бывают при работе с проводкой, функционирующей в сети длительное время. Иногда проводниковая изоляция была одной и той же в жилах, по этой причине до начала работ необходимо выполнение прозвонки.

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов В момент подключения светоисточника один проводник идет из щитка на люстру

Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки.

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка. Нужно коснуться с помощью измерительной отвертки индикатора элемента

При загорании лампочки это значит, что он фазный

Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
