Подключение комнатного термостата к газовому котлу: руководство по монтажу терморегулятора

Расчет пропускной способности

Просто подобрать трехходовой клапан по диаметру патрубка отопительного агрегата или подводящему трубопроводу не получится. Дело в том, что в процессе автоматического регулирования элемент создает переменное гидравлическое сопротивление, которое должен преодолевать циркуляционный насос, чтобы обеспечить требуемый расход теплоносителя. Путем расчета клапан подбирается таким образом, чтобы пропускать нужный объем воды при различных положениях штока.

Главная конструктивная характеристика любого 3-ходового вентиля – условная пропускная способность, обозначаемая буквой Kvs и выражаемая в м³/ч. Эта величина, указываемая в паспорте изделия, отражает количество холодного теплоносителя, проходящего через полностью открытый клапан за 1 час. При этом перепад давления на участке до регулятора и после него составляет 1 Бар.

Чтобы выбрать регулирующий клапан по пропускной способности, сначала нужно определить расход теплоносителя, идущего по регулируемой линии. Используется такая формула:

Здесь:

• G – искомый расход воды, м³/ч;
• Q – тепловая нагрузка на ветвь отопления, кВт;
• ∆t – разница температур воды на подаче и в обратке, обычно принимается равной 20 °С, а в теплых полах – 10 °С.

Следующим шагом вычисляем реальный коэффициент K пропускной способности смесительного клапана с учетом перепада давления на нем 0.2 Бар по формуле:

Для того же примера величина К будет равна 0.86 / √0.2 = 0.86 / 0.45 = 1.9 м³/ч. Дальше открываем каталог выбранного производителя арматуры и подбираем из линейки трехходовой кран, чей Kvs равен или больше полученного значения. Возьмем известный бренд Danfoss (Данфосс) и выберем из серии изделий VRB3 клапан с патрубками DN15 и Kvs = 2.5 м³/ч. Предыдущий в ряду номинал составляет 1.6 м³/ч, чего явно недостаточно в нашем случае.

Преимущества

Таким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата. Это весьма удобное решение по нескольким причинам:

• Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
• При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
• Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.

Плюсы комнатного терморегулятора

Преимущества применения терморегулятора – повышение комфорта проживания:

• один раз просто выставил комфортную температуру и она стабильно поддерживается;
• не надо следить за тем, чтобы постоянно регулировать температуру котла с изменением погоды;
• не нужно крутить вентили на радиаторах;
• не нужно специально включать/выключать котёл;
• всё работает само – в зависимости от температуры: похолодало – включает котёл, потеплело — выключает;
• показывает время (уж не знаю, что сейчас не показывает время), температуру, включен ли котёл;
• лёгкое изменение заданной температуры, удобство и простота управления;
• возможность установить дневную и ночную температуру, что позволяет сделать отопление более экономичным.

Как подключить теплый пол к терморегулятору

В отличие от электрических теплых полов, где регулятор температуры идет в комплекте и по схеме предусмотрено его подключение, напольное водяное отопление в базовом варианте не снабжается средствами автоматики. Их нужно выбрать из двух видов:

• Механическая регулировка с помощью термоголовки и выносного датчика температуры теплоносителя.
• С помощью электронного терморегулятора с сервоприводом.

Имеется еще способ централизованного управления от контроллера системой «умный дом», но ввиду высокой сложности данную систему мы рассматривать не будем. Простейшая схема подключения теплого пола с трехходовым клапаном и термоголовкой с погружным датчиком температуры представлена ниже.

Подключение к теплому полу

Термоголовка, чей привод установлен в трехходовом клапане, с помощью погружного датчика измеряет температуру в подающем коллекторе, к которому подключены контуры обогрева всех помещений. Когда температура теплоносителя достигает установленной, привод головки приводит в действие трехходовой клапан, в результате чего вода начинает циркулировать внутри системы теплых полов. Подача теплоносителя от котла прекращается либо ограничивается.

Подобное управление микроклиматом – косвенное, при нем во все комнаты идет теплоноситель с одинаковой температурой. Этого недостатка лишен теплый пол, подключенный к электронному терморегулятору, ориентирующемуся по комнатному датчику температуры. Осуществить правильное подключение поможет следующая схема.

Подключение теплого пола к электронному терморегулятору

Чтобы присоединить комнатный термостат к распределительному коллектору, нужно установить его на стену внутри помещения, проложить провода питания к домашней электрической сети и к коммутационному блоку, последний надо поставить на рейке над распределителем. Далее, с вентиля подающей магистрали снимается пластмассовый колпачок и вместо него ставится сервопривод.

Окончательно подключение теплого пола к терморегулятору завершается присоединением проводов от сервопривода к электронному блоку. Клеммы на всех устройствах, к которым нужно подсоединять провода, указаны в электрической схеме, прилагаемой к каждому изделию. Теперь теплоноситель будет подаваться в каждый контур в зависимости от реальной температуры в комнате, где стоит термостат.

Рекомендации к выбору

Перед покупкой беспроводного термостата следует уточнить такие параметры, как общая отапливаемая площадь помещения и примерный уровень температуры воздуха, который нужно будет поддерживать. Зная эти показатели, продавец поможет правильно выбрать модель регулятора и предостережёт от покупки слишком мощного прибора.

В отношении качества и надёжности лучше всех себя зарекомендовали регуляторы следующих торговых марок:

• Oventrop (Германия).
• Danfoss (Дания).
• Valtek (Италия).
• Kermi (Германия).

Беспроводные термостаты реализует каждая фирма, специализирующаяся на изготовлении отопительного оборудования. При этом производители настоятельно рекомендуют приобретать газовые котлы и температурные регуляторы одной марки.

Это позволит упростить процессы установки и агрегации оборудования. А также использование климатических приборов одного бренда исключает возникновение дополнительных неудобств в их эксплуатации.

Дополнительные опции для эффективного отопления

При выборе комнатного термостата следует обратить внимание на наличие в характеристиках прибора дополнительных функций:

• «ЭКО» — позволяет изменить установочные параметры на меньшее (энергосберегающее) значение на период до 24 часов.
• «Отпуск» — уменьшение расходов газа за счёт снижения температуры в помещении в период отсутствия жильцов до нескольких месяцев.

• «Вечеринка» — дневной режим соблюдается в течение 1—23 часов, после чего система возвращается к нормальной работе.
• «Нерабочий день» — при активировании этой функции в помещении поддерживается воскресная программа до нескольких десятков дней.
• «Открытое окно» — отключение отопительной системы происходит при резком снижении температуры в помещении во время проветривания.
• GSM-модуль или WI-FI-модуль — пользователь может управлять работой газового котла дистанционно через интернет.

Стоимость

Выбирая тип регулирующего прибора, необходимо ориентироваться на следующие критерии:

• стоимость — наиболее дешёвыми являются проводные электронные и беспроводные простые термостаты;
• экономия энергоресурсов — оптимальным решением является приобретение программируемых приборов.

Стоимость самых простых комнатных термостатов составляет, в среднем, 40—50 долларов. Многофункциональные модели стоят ещё дороже — начиная от 80 долларов. Однако при покупке регулятора необходимо помнить, что прибор окупит себя в течение 1—2 отопительных сезонов за счёт снижения расхода газа и электроэнергии.

Важно! Перед установкой комнатного термостата необходимо осуществить утепление жилого помещения. В противном случае из-за высоких теплопотерь расход энергоресурсов не уменьшится

Последовательность монтажа

Последовательность работ зависит от типа устройства – электронного или механического.

Установка электронных приборов

Электронный регулятор монтируется на батарее отопления следующим образом:

1. Подготовка радиаторов. Батарею нужно выключить, сняв вентиль и слить остатки воды. С однотрубных коммуникаций удаляются перемычки-байпасы. Теплоноситель при этом остается в остальных радиаторах и продолжает циркулировать.
2. Подготовка регулятора. Устройство нужно распаковать, снять крышку с отсека для пальчиковых батареек и поставить их. После закрытия крышки выполняется тестовое включение – дисплей должен заморгать.
3. Крепление адаптера на клапанное основание.
4. Монтаж регулятора при помощи резьбового соединения. Поверхность требуется уплотнить сантехническим льном с пропиткой или специальной лентой. Затем прибор вкручивается во впускное отверстие.
5. Проверка маркировки на клапане. Обозначение направления теплоносителя имеет вид стрелочки. Оно должно соответствовать движению воды в системе на момент работ.
6. Установка термостата. При помощи датчика можно определять температуру в комнате и контролировать механизм закрытия. Элемент ставится горизонтально на скобы. В случае использования выносного варианта он монтируется на 2 и более метров от радиаторов.
7. Калибровка и настройка регулятора по инструкции изготовителя.

Монтаж механического регулятора

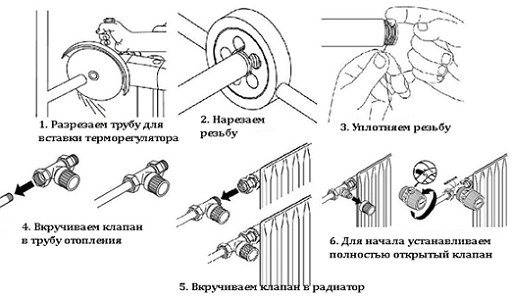

Схема подключения термостата к батарее Чтобы установить регулятор механического типа, понадобится:

1. Отрезать старый радиатор с горизонтальной батареей, снять остатки трубы и вентили.
2. Открыть краны и выпустить из радиатора воздух. При восстановлении тока теплоносителя батарея будет нагреваться.
3. Прикрутить к пробкам радиатора гайки и хвостовики новых приборов.
4. Подсоединить отопительные конструкции для подключения радиатора.
5. Установить радиатор и произвести обвязку к стояку.
6. Плотно закрыть двери и окна, чтобы не было погрешностей при регулировке.
7. Выкрутить клапан до упора, по термометру проверить температуру воздуха.
8. После набора температуры прокрутить термокран в обратном направлении и поставить его на минимальное значение.
9. Проверить показатель термометра, дождаться нужного значения.
10. Постепенно открывать регулятор до момента движения воды по трубам.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов»

Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»)

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

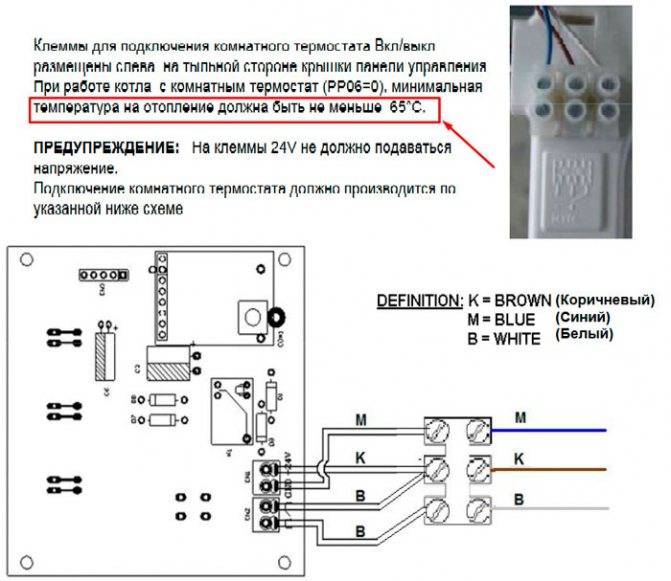

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

• Высота монтажа не более полутора метров над уровнем пола.
• Не устанавливать на внешнюю, холодную стену дома.
• К прибору должен быть свободный доступ.
• Не вешать вблизи плит, кондиционеров, окон.
• Не допускать попадания прямых солнечных лучей на прибор.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений

А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Как подключить комнатный термостат

Монтаж терморегулятора осуществляется в строгом соответствии с инструкцией по эксплуатации, прилагаемой производителем. Нарушение правил монтажа может привести к выходу термостата из строя. В зависимости от конструкции способ установки изделия отличаются.

Схема подключения

В зависимости от технических характеристик в качестве элемента питания может использоваться бытовая сеть напряжением 220 вольт или источник питания постоянного тока.

Схематичное подключение регулятора к котлу с бойлером

Для подключения к электрической цепи необходимо руководствоваться инструкцией по эксплуатации. Для правильного включения электроприбора в сеть лучше обратиться к специалистам.

Подбор места для установки

Рекомендуется монтировать прибор в местах со средней температурой воздуха в помещении. Установка изделия возле оконных или дверных проемов, вентиляционных шахт и кондиционеров может негативно отразиться на корректности определения показателя температуры.
Высота установки на вертикальных поверхностях играет важную роль при выборе места для монтажа. Холодный воздух опускается вниз, верхние слои имеют более высокую температуру. Монтировать изделие следует на высоте от 1.5 до 2 м.
При выборе места установки необходимо учитывать то, что для нормальной эксплуатации к прибору должен быть беспрепятственный доступ.

Монтаж и подключение

Перед тем, как подключить комнатный термостат к газовому котлу, необходимо внимательно изучить инструкцию по эксплуатации. Беспроводные модели отличаются простотой установки. Необходимо подключить приёмник к автоматике котла, а передатчик установить на вертикальной поверхности помещения.

Монтаж проводных конструкций осуществляется в несколько этапов:

1. Открыть панель газового котла, закрывающую доступ к автоматике.
2. Согласно с инструкцией по эксплуатации подключить провод к плате управления котлоагрегата.
3. Монтировать проводку открытым или закрытым способом до места установки комнатного терморегулятора.
4. Закрепить регулятор на стене.
5. Подключить к прибору провода, идущие от газового котла.
6. Подключить терморегулятор к бытовой сети питания.

После запуска необходимо проверить работоспособность изделия установить необходимый режим работы. Настройка комнатного регулятора отличается в зависимости от конструкции прибора.
Подключение комнатного терморегулятора к газовому котлу уменьшает степень участия человека в работе системы отопления. Возможность регулировки позволяет поддерживать комфортную температуру в помещении и экономить топливо.

Зачем нужен термостат?

Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.

Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.

В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.

Контроль температуры — экономия ваших денег

Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.

В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.

Первый запуск

Первый запуск котла потребует заполнения системы водой, качество которой должно соответствовать всем имеющимся требованиям.

Для запуска надо выполнить следующие действия:

• Открыть вентили всех радиаторов системы.
• Медленно заполнить систему водой, чтобы успевал выйти воздух.
• Спустить остатки воздуха из радиаторов и котла.
• Проверить на дисплее давление и залить недостающее количество (или удалить излишки).
• Перекрыть кран подпитки и отсоединить систему от питающего трубопровода.

Перед запуском надо еще раз проверить герметичность всех соединений. Если проверка показывает, что все в порядке, котел включают с помощью кнопки и устанавливают требуемую температуру системы обогрева.

С этого момента начнется работа системы.

Зачем нужен стабилизатор для электрического котла?

Стабилизатор напряжения – это автоматика для электрокотлов отопления, которая так же, как и терморегулятор, позволяет экономить. Но в данном случае речь идет не об эффективном потреблении энергоносителя, а о целостности и работоспособности нагревательного элемента в целом.

Стабилизатор для электрического котла отопления позволяет сгладить все перепады рабочих характеристик электросети в течение суток и получить на выходе напряжение правильной синусоиды, что благоприятно скажется на долговечности котла. Стабилизаторы обеспечивают высокую степень защиты электроприборов от пульсации и перепадов напряжения

Качественное оборудование отличается высокой чувствительностью, что важно для электронной части котла и термостата. Стабилизаторы отличаются повышенным запасом по выходной мощности сети

Это позволяет сохранять рабочие характеристики электросети на должном уровне даже в моменты включения котла.

Как включить

Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ.

Необходимо внимательно проверить правильность соединений, особое внимание уделять газовому трубопроводу. Проверить с помощью мыльного раствора отсутствие утечек, при обнаружении недостатков немедленно исправить их самостоятельно или с привлечением специалистов соответствующего профиля. После этого котел можно заполнить водой, открывая кран подпитки

После этого котел можно заполнить водой, открывая кран подпитки

Проверить с помощью мыльного раствора отсутствие утечек, при обнаружении недостатков немедленно исправить их самостоятельно или с привлечением специалистов соответствующего профиля. После этого котел можно заполнить водой, открывая кран подпитки.

Давление должно составлять от 0,7 до 1 мБар. Когда давление достигнет нужного значения, можно производить запуск котла.

Типы отопительных котлов – как в них регулируется температура?

Существует несколько видов агрегатов, используемых для отопления жилых помещений. Потребители монтируют в домах и квартирах электрические, газовые, твердо- и жидкотопливные котлы. Все эти установки в части регулирования температуры имеют определенные особенности. Электрические агрегаты, например, снабжаются специальным механическим таймером. Он позволяет выбирать один из трех вариантов функционирования котла:

1. Оборудование выключено.
2. Подача горячей воды.
3. Запуск и отключение агрегата в заданное время.

Такой таймер в большинстве случаев выполняется в виде циферблата с 24 делениями. Пользователь устанавливает диск на определенную отметку. В заданное время котел автоматически включается и начинает обогревать помещение. Кроме того, таймер можно запрограммировать на включение/выключение агрегата через определенные промежутки времени (15, 30, 60 минут).

Отопительный котел

Жидко- и твердотопливные котлы, как правило, оснащаются специальным термоэлементом – элементарным по конструкции приспособлением для автоматического открытия и закрытия заслонки тяги. Здесь все просто. Горение будет тем сильнее, чем больше открыта заслонка. В более современные котлы на жидком и твердом топливе встраивают не термоэлемент, а контроллер. Он дает возможность точнее регулировать работу отопительного оборудования за счет управления воздушного потока, поступающего в камеру сгорания.

Установки, работающие на природном газе, получили наибольшее распространение. Они дешевы в эксплуатации, надежны, экономичны, могут быть одно- и двухконтурными. В первом случае агрегат располагает всего одним теплообменником. Подобные установки используются исключительно для отопления. Двухконтурные аппараты не только обогревают жилище, но еще и подают горячую воду. Газовые агрегаты всегда используются с терморегулятором, который нередко называют термостатом, программатором, термодатчиком или датчиком температуры. Это устройство мы и опишем максимально подробно. После прочтения статьи вы без проблем выберете и подключите терморегулятор для котла.

Лучшие известные производители и модели: характеристики и цены

BAXI KHG

Известный простой механический терморегулятор без дополнительных функций и настроек. Среди механических аналогов отличается итальянским качеством сборки и надежностью, стандартным гистерезисом 1°C, минималистичным приятным дизайном. Недостатки стандартны для всех механических устройств – высокая погрешность, шаг температуры в 1°C, а не в 0,5°C, неизменный гистерезис.

Стоимость: 1 350-1 500 руб.

TEPLOCOM TS-Prog-2AA/8A

Проводной программируемый электронный термостат. Отличается наличием практически всех доступных на сегодняшний день функций за небольшую цену, по сути лучший выбор в соотношении цена-качество.

Имеет хороший контрастный дисплей, возможность установки минимальной и максимальной температуры, режим защиты насоса, защиты от перегрева и замерзания, индикацию неисправности системы, установку гистерезиса программирование температурных графиков на 7 дней и т.д.

Недостатками являются проводное соединение и, несмотря на это, питание от 2 батареек типа АА, их достаточно на 1-1,5 года эксплуатации.

Стоимость: 3 300-3 400 руб.

TEPLOCOM TS-Prog-2AA/3A-RF

Абсолютно аналогичный предыдущей модели программируемый термостат, но уже с беспроводным соединением по частоте 868 МГц, это значит увеличение дальности приема вплоть до 100 метров. Приемник подключается к котлу проводным соединением. Недостатком данной модели является довольно высокая цена, поскольку у проводных аналогов за эту цену могут быть встроены Wi-Fi и GSM-модули, в комплекте имеются датчики для теплого пола.

Стоимость: 5 400-6 500 руб.

ТЕПЛОЛЮКС MCS-350

Один из лучших комнатных терморегуляторов для котла отопления. Имеет практически все современные контролирующие и защитные функции, режим программирования 24/7, подробную статистику потребления. Отличается наличием сенсорного ЖК дисплея с автоматической блокировкой, наличием Wi-Fi модуля, позволяющего управлять системой со смартфона, дополнительный выносной датчик температуры в комплекте (всего можно подключить до 32 датчиков).

Благодаря Wi-Fi, термостат можно установить в любом незаметном месте и производить управление со смартфона, но даже при открытой установке, он гармонично впишется практически в любой интерьер.

Стоимость: 4 590-6 000 руб.

Плюсы комнатного терморегулятора

Преимущества применения терморегулятора – повышение комфорта проживания:

• один раз просто выставил комфортную температуру и она стабильно поддерживается;
• не надо следить за тем, чтобы постоянно регулировать температуру котла с изменением погоды;
• не нужно крутить вентили на радиаторах;
• не нужно специально включать/выключать котёл;
• всё работает само – в зависимости от температуры: похолодало – включает котёл, потеплело — выключает;
• показывает время (уж не знаю, что сейчас не показывает время), температуру, включен ли котёл;
• лёгкое изменение заданной температуры, удобство и простота управления;
• возможность установить дневную и ночную температуру, что позволяет сделать отопление более экономичным.

Какой термостат лучше выбрать

Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:

• низкая точность поддерживаемой температуры;
• проводное подключение – кабель придется тянуть из котельной в нужную комнату;
• отсутствие различных удобных функций, имеющихся в программаторах.

Явных преимуществ у биметаллических термостатов тоже три:

• невысокая цена и доступность;
• надежность в работе – в простейших моделях нечему ломаться;
• простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.

Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.

Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.

В беспроводных программаторах нужно вовремя менять элементы питания

Типичный набор функций перечислим на примере термостата Baxi Magic Plus:

• диапазон регулирования температуры – 5…35 °С;
• защита от замораживания системы отопления, по умолчанию запускает котел при остывании жилища до +3 градусов;
• ЖК-дисплей с подсветкой, управление – кнопочное;
• сдвиг показаний датчика температуры ±5 °С (пояснение читайте в следующем разделе публикации);
• 2 режима работы – экономичный и комфортный;
• часовой / суточный / недельный программатор.

Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.

Настройка

После подключения прибор необходимо настроить. Здесь на помощь придет инструкция к терморегулятору. Как правило, на лицевой панели программатора есть кнопки, с помощью которых осуществляется его настройка, а также микропереключатели. Для работы программируемого оборудования необходима энергия. Терморегуляторы работают от обычных батареек.

Комнатный механический

С помощью переключателей можно контролировать:

• Нагрев и кондиционирование воздуха.
• Время задержки срабатывания датчиков. Например, при кратковременном сквозняке датчик обнаружит снижение температуры, в результате чего должен включиться котел. Задержка срабатывания позволит избежать ложных включений.
• Колебания температуры. Например, устанавливаются колебания температуры равные 0,5 градуса. Это означает, что прибор включит котел при понижении параметра на 0,25 градусов, и выключит его при превышении показателя на те же 0,25 градусов.

С помощью кнопок устанавливается оптимальная и экономичная температура. Оптимальная (комфортная) температура будет поддерживаться в дневное время суток. В ночное время показатель будет снижаться, обеспечивая экономию и не допуская перерасхода топлива. В терморегуляторах есть предустановленные программы. При необходимости пользователь может выбрать одну из них для нормальной работы отопительной системы. Количество таких программ различается в зависимости от модели программатора.

Монтаж комнатного термостата

Монтаж комнатного регулятора температуры производится в несколько этапов:

1. Крепление регулятора на стене на высоте 150-160 см вдали от радиаторов отопления, различных обогревателей, мест, на которые попадают прямые солнечные лучи;
2. Подключение к контактной группе регулятора кабеля – оголенные и желательно опаянные концы кабеля вставляются в специальные разъемы и фиксируются винтами;
3. Прокладка кабеля от терморегулятора до отопительного оборудования в пластиковых кабельных каналах;
4. Подключение кабеля к соответствующим клеммам на плате управления котла, сервопривода трехходового клапана на радиаторе.
