Подключение микрофона к видеорегистратору: порядок подключения

Важные характеристики

Выбирая микрофон для камеры видеонаблюдения, обращают внимание на технические возможности устройств:

Акустическая дальность определяет расстояние, на котором принимаемый сигнал позволяет правильно воспринять обстановку, различить отдельные слова и звуки.
Полоса пропускания — диапазон частот, в котором амплитудно-частотная характеристика однородна, без провалов. Оптимальной считается полоса от 50 Гц до 15 кГц, что находится в диапазоне восприимчивости человеческого слуха.
Автоматическая регулировка усиления без участия оператора удаляет посторонние шумы, создаваемые работающим промышленным оборудованием, проезжающим транспортом.
Конфигурация зоны приёма позволяет принимать сигнал с нужного направления

Бывают микрофоны с круговой зоной приёма или узконаправленные.
Наличие встроенного усилителя важно для передачи сигнала на большие расстояния или при необходимости распознавания тихого сигнала.
Необходимость электропитания для работы.

Зона чувствительности

Направленность зоны приёма зависит от особенностей конструкции. Продавцы обычно применяют термины «петличный» и «пушечный».

Первый вариант отличается небольшими габаритами и широким углом обзора. Микрофон воспринимает звуковую обстановку практически вокруг себя, что необходимо учитывать при установке и подбирать соответствующие видеокамеры. В противном случае будет непонятно откуда пришёл звук.

Пушечные типы являются узконаправленными, обладают повышенной чувствительностью. Характеристики позволяют принимать сигнал точно из рабочей зоны

Это важно, например, при наблюдении за конкретным рабочим местом

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа “папа”. Там два разъема “+” и “-“. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный – минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.

Виды микрофонов для камеры видеонаблюдения: этапы подключения к системе

Микрофон для системы видеонаблюдения – это мощное дополнение, позволяющее значительно увеличить информативность видеозаписи. Многие модели камер уже оснащены оборудованием для аудиозаписи, а некоторые системы предполагают подключение внешних устройств

Рассмотрим, на что обратить внимание при выборе и как подключить микрофон к камере видеонаблюдения

Микрофон для камеры видеонаблюдения

По расположению подобные устройства разделяются на:

Встроенные интегрированы в корпус камеры. Это значительно упрощает процесс монтажа, а также положительно влияет на стоимость. Из минусов – встроенное оборудование не гарантирует чистоту звучания. Так как особенность использования камеры для видеонаблюдения не предполагает ее расположение вблизи от объекта наблюдения. Интегрированные устройства передают все звуки, которые окружают оборудование.

Внешние системы покупаются отдельно. Их вы можете расположить где угодно, на достаточно отдаленном расстоянии от записывающего устройства. Обеспечивают хорошее звучание, но требуют большего внимания к организации передачи сигнала и питания.

В зависимости от конструктивных особенностей устройства подразделяются на:

Петличные системы применяются для скрытой съемки, так как имеют небольшие габариты.

Пушки дополнительно оснащены отражающими экранами, которые подавляют посторонние шумы. Такие системы осуществляют направленную запись, но имеют гораздо большие размеры, в сравнении с петлицами.

Также все устройства подразделяются на:

Пассивные применяются для прослушки в небольших помещениях, так как не обладают высокой чувствительностью, возможностью усилить сигнал и не способны отфильтровать посторонние шумы. Плюсы таких устройств: доступная цена и простота установки.

Активные имеют встроенный усилитель, поэтому могут использоваться в различных условиях, как в помещении, так и на улице. Обладают высокой чувствительностью и могут работать на расстоянии до 300 м. Из минусов можно выделить необходимость подключения дополнительного питания, сложность монтажа и необходимость настройки.

Как провести подключение?

Подключение микрофона к ip камере видеонаблюдения производится при помощи штекера RCA (Тюльпан). Для прокладки коммуникаций между устройством записи и аудиооборудованием можно использовать витую пару при невысокой дальности (30-40 метров).

Для прокладки на расстояние до 300 метров используйте гибкий кабель 3х0,12. Для проведения коммуникаций на 300-1000 метров внутри помещения используйте кабель с сечением 0,5. На аналогичное расстояние на улице – с сечением 0,75.

Этапы подключения:

1. Красный провод напряжения питания микрофона соединяют с блоком питания. На практике это не отдельный блок, а источник питания, к которому подсоединена камера.
2. Синий провод подсоединяется к переходнику RCA и к минусовой клемме блока питания.
3. Желтый провод входа аудиосигнала подключается к центральному контакту RCA.

На что обратить внимание при покупке?

Уровень чувствительности. От этого параметра зависит расстояние от объекта наблюдения, на котором можно проводить подключение микрофона к камере видеонаблюдения. Чем выше чувствительность, тем дальше можно расположить оборудование.

Наличие фильтра верхних частот. Это дополнение позволяет проводить запись речи, исключив низкочастотные шумы. К ним относится шум машин, оборудования, которое работает рядом с системой записи, звук от работающего кондиционера.

Особенно это дополнение важно, если вам нужен уличный микрофон для видеонаблюдения. Наличие защитного кожуха

Дополнительно оснащение корпуса позволяет осуществлять направленную звукозапись. Стенки кожуха отражают посторонние шумы с боков и сзади оборудования, оставляя открытой только область перед аудиозаписывающим оборудованием. Таким образом, на запись попадет звук, исходящий от объекта, расположенного впереди

Наличие защитного кожуха. Дополнительно оснащение корпуса позволяет осуществлять направленную звукозапись. Стенки кожуха отражают посторонние шумы с боков и сзади оборудования, оставляя открытой только область перед аудиозаписывающим оборудованием. Таким образом, на запись попадет звук, исходящий от объекта, расположенного впереди.

Оснащение регулятором чувствительности. Возможность регулировать восприимчивость системы к звукам и постороннему шуму позволяет использовать одно устройство в разных условиях: на близких и дальних расстояниях, в помещении и на улице. Есть оборудование, не требующее ручной настройки. Регулировка чувствительности происходит в автоматическом режиме. Например, такой функцией обладает микрофон для системы видеонаблюдения stelberry m 40.

Как правильно установить видеорегистратор самостоятельно?

Установить и подключить видеорегистратор в автомобиле можно несколькими способами. Каждый вариант монтажа зависит исключительно от источника электропитания. Зачастую автолюбители используют подачу питания от основного аккумулятора, контакта Ignition, прикуривателя или плафона освещения салона. Самым простым способом подключения является подсоединение регистрирующего прибора к прикуривателю. При этом постороннего вмешательства в проводку автомобиля нет, а шнур регистратора подключается к разъему в прикуривателе для подачи напряжения.

Однако не всегда такой вариант является приемлемым, поскольку многие автомобилисты не желают оставлять соединительные провода на виду. Распространенным способом установки видеорегистратора считается подача питания от постоянного источника с напряжением в 12 В. Контакт Ignition часто используется водителями, но он имеет существенный недостаток: при выключении зажигания фиксация событий осуществляться не будет, поскольку  оборудование автоматически выключится.

При подключении регистратора к постоянному источнику питания (аккумулятору), все соединения выполняются через предохранитель и тумблер включения электропитания.

Изучив схему построения реле и предохранителей, можно выполнять подключение регистрирующего прибора. Рекомендуется перед началом установки ознакомиться с инструкцией по эксплуатации. Как правило, к каждой модели прилагается подробное описание установочного процесса с указанием полярности подключения соединительных проводов. После выполнения монтажа необходимо настроить оборудование. В первую очередь настраивается обзорный угол. При выборе месторасположения видеорегистрирующего устройства нужно учесть возможность его поворота.

Как выполнить подключение микрофона к видеорегистрирующему устройству?

На сегодняшний день существует достаточное количество моделей видеорегистраторов, которые не оснащены встроенным микрофоном. Независимо от сферы применения записывающего устройства (в системе видеонаблюдения или в автомобиле), микрофон необходим для записи разговоров либо иных звуков и их последующего воспроизведения. Процесс подключения микрофона к видеорегистратору не является сложным, поскольку все модели оборудования имеют специальные разъемы RCA, которые в быту именуют «тюльпанами».  Как правило, в практике используют трехпроводные микрофоны, и схема подключения к видеорегистратору выглядит таким образом.

Один провод подключается к источнику электропитания, второй – к минусовой полярности, третий – к аудиовыходу. Перед спаиванием соединительных проводов на разъем «тюльпан» рекомендуется надевать защитный механизм (колпачок). Для подключения микрофона желательно использовать коаксиальный кабель, поскольку он является тонким и комбинированным. Коаксиальную соединительную линию проще проложить ввиду небольшого диаметра провода и его гибкости. Существуют модели видеорегистраторов, к которым можно подключить  микрофон посредством USB-разъема. В практике такие устройства чаще всего используются для построения системы видеонаблюдения. Схема подключения микрофона посредством разъема USB выглядит следующим образом.

Разновидности конструкций

Конденсаторный микрофон

Все виды миниатюрных микрофонов по принципу получения сигнала разделяют на конденсаторные и электродинамические.

В первом случае источником сигнала является металлизированная мембрана, служащая одной из обкладок конденсатора. При воздействии звука мембрана вибрирует, из-за чего изменяется наведённая ёмкость со второй (неподвижной) пластиной. Приёмник формирует сигнал.

Недостатками конденсаторных устройств являются:

• значительные габариты для получения качественного звука;
• высокая стоимость;
• неработоспособность в уличных условиях;
• невозможность подключения к недорогой фиксирующей аппаратуре из-за несоответствия параметров питания.

Электретные микрофоны относятся к виду конденсаторных и подходят для установки в комнатных условиях.

Электродинамический микрофон

Наибольшее распространение в системах наблюдения получили электродинамические приборы:

• имеют невысокую стоимость;
• подходят для использования в любых условиях окружающей среды;
• работают на частотах, характерных для слуха человека.

Минусом является недостаточная чувствительность, что потребует наличия в схеме дополнительного усилителя.

Настройка микрофона

Перед тем, как включить микрофон на своем ноутбуке или компьютере, необходимо провести настройку устройства. Процедура установки конфигураций проста и не займет много времени. Так как же настроить микрофон на компьютере? В первую очередь надо убедиться в том, что на ПК инсталлирован аудио-драйвер. Как правило, отсутствие дров – основная причина, почему не работает микрофон. Чтобы проверить драйвера идем в диспетчер устройств. Сделать это можно, воспользовавшись системной утилитой «Выполнить». Жмем хоткей Win + R, после чего активируем команду devmgmt.msc. Открылось окно с диспетчером устройств. Теперь делаем следующее:

1. Открываем вкладку «Звуковые, видео и игровые устройства». Именно там и должен располагаться наш микрофон.
2. Если в перечне девайсов нет вашего прибора, то необходимо заглянуть во вкладку «Другие устройства». Если там есть не обнаруженный девайс (иконка с желтым значком), то, скорее всего, это и есть наш микрофон.
3. Чтобы компьютер начал распознавать устройство необходимо переустановить драйвера. Найти утилиту, которая подойдет к вашему микрофону, можно на интернет-сайте изготовителя.

Теперь перейдем непосредственно к тому, как настроить микрофон на ОС Windows. В панели управления (команда control в системной утилите «Выполнить») выбираем раздел под названием «Оборудование и звук». Потом руководствуемся инструкцией:

1. В появившемся окне выберите пункт под названием «Звук». Откроется новый диалог, в котором надо перейти во вкладку «Запись».
2. Там выбираем устройство, которое надо настроить. Сделав это, нажмите на кнопку «Свойства».
3. Теперь подсоедините к компьютеру наушники. Затем во вкладке «Прослушать» пометьте галочкой пункт, который позволяет прослушивать с данного устройства. Далее нажмите на «Применить».
4. В наушниках появится звук и можно определить чувствительность, с которой микрофон передает голос. Если звучание вас не удовлетворяет, перейдите в «Уровни» и меняйте параметр «Усиление микрофона» до тех пор, пока не достигните желаемого результата.

Важно! После настройки звучания, не забудьте снять галочку с пункта прослушивания

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом – кримпером.

В распредкоробку должно быть заведено два провода – от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники – https://cable.ru, Кабель.РФ

Особенности самостоятельного подключения микрофона: пошаговая инструкция

Выясним, как подключить микрофон к камере. Многие приборы оснащаются подробной инструкцией, а также обладают всеми необходимыми разъемами.

Существуют некоторые особенности подключения при использовании компактного оборудования без внешнего корпуса. Для подсоединения к IP-устройствам применяются миниатюрные микрофоны.

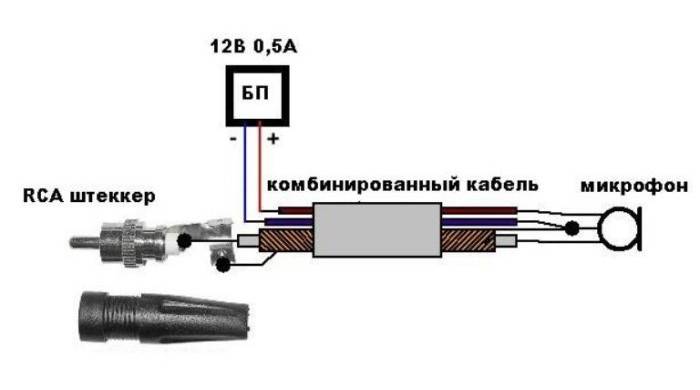

Схема подключения

Для правильного подключения к видеонаблюдению нужно использовать специально обозначенные разъемы. Понадобятся два интерфейса – тюльпан папа и 5 В для БП.

Схема состоит из нескольких этапов:

1. Черный кабель объединяет три основных интерфейса. Все кабели соединяются в одной точке.
2. GND+ и красный кабель соединяют подходящий провод, который соответствует по цвету разъему.
3. Сигнальная жила микрофона крепится к жалу тюльпана.

После процесса пайки микрофон подключается к основному устройству. Чтобы правильно подключить все детали, необходимо соблюдать простую инструкцию:

1. Чтобы подключить микрофон, необходимо применять такой же кабель, как и для видеокамеры. Активный прибор обладает тремя проводами. Общий провод черного цвета, желтый называют сигнальным, а красный нужен для питания.
2. Сначала соединяются красные провода камеры и микрофона. С желтым кабелем соединяют коаксиальный кабель.
3. Провода красного и черного цвета от камеры скручиваются с проводом черного цвета от микрофона.
4. Все соединения необходимо изолировать с помощью специальной изоленты.
5. Коаксиальный провод с обратной стороны подсоединяют к блоку бесперебойного питания. В затем нужно подсоединить разъем RCA к входу устройства.

Используемые разъемы

Видеорегистратор и разъемы для подключения камеры с микрофоном

Для подключения могут применяться такие варианты разъемов:

• двухточечный и трехточечный 3,5 мм джек;
• тюльпан для коаксиального кабеля;
• миниджеки.

Для комплексной аудио- и видеотрансляции используются различные комбинации.

Как паять контакты микрофона

Для разъема типа тюльпан требуется пайка к более крупному контакту. Сигнальный кабель от микрофона крепится к центральной жиле.

Разъем миниджек паяется по похожей схеме. Пайка трехконтактного миниджека зависит от звуковой картинки. При использовании моноусилителя пайку для общего привода выполняют на дальний контакт.

Важные нюансы подключения

Для подсоединения микрофона применяется коаксиальный кабель, позволяющий получить стабильный канал между камерой и микрофоном. Его применяют для протяженных линий. Витая пара применяется для создания надежных трасс до 1,5 метра.

Для подключения можно использовать разные кабели, обладающие похожим сечением. Чтобы слушать звуки, понадобятся колонки, которые следует подключить к видеорегистратору.

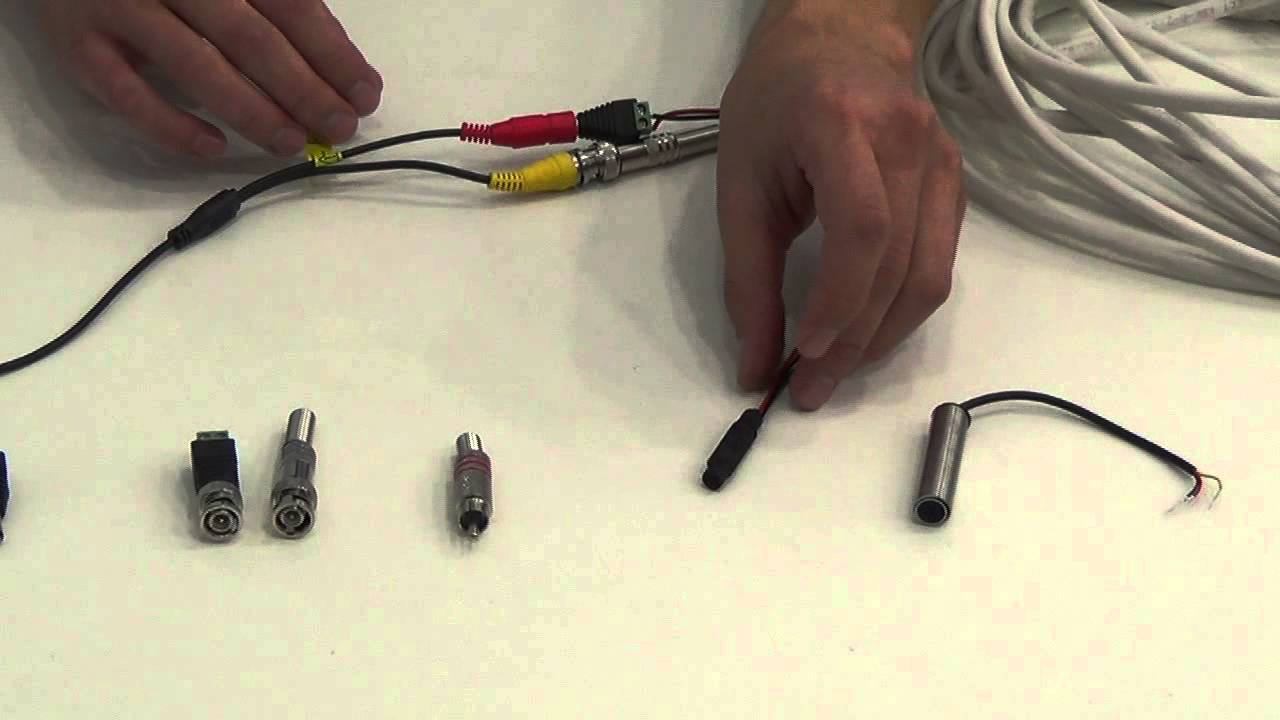

Видеомикрофоны и разъемы для видеонаблюдения:

Подключение микрофона к регистратору

Подготовительные действия выполняют по рассмотренной выше схеме. Автомобильная электроника эксплуатируется в условиях сильных электромагнитных помех. Эта особенность повышает требования к эффективной экранировке.

Микрофон подключают с учетом цвета оболочки:

• желтый проводник – центральная жила кабеля;
• черный – минус бортового блока питания 12V, экранирующая медная оболочка;
• красный – плюс БП.

Разъем RCA для подключения к регистратору:

• сигнальная жила – центральный штекер;
• экран – металлический корпус (внешняя часть).

Чтобы упростить монтаж и обслуживание микрофона, выбирают место с удобным доступом. Кабели можно спрятать под элементами съемной обшивки.

Разнообразие выбора и стоимости устройств

Цены на микрофоны, используемые вместе с камерами видеонаблюдения, пропорциональны основным параметрам этих устройств

Подбирая модели для комплектации систем безопасности, важно не упустить следующие нюансы:

1. Чувствительность микрофона. От неё зависит, на каком удалении и в каком диапазоне будет различима звуковая информация.
2. Интегрированный низкочастотный фильтр, способный поглотить весь фоновый шум от кондиционеров, холодильников, автотранспорта, а значит, в случае эксплуатации камеры подобных условиях.
3. Внешний защитный кожух, способный минимизировать уровни помех. Он послужит акустическим экраном, позволяющим снизить шум, исходящий с бокового или заднего направления от микрофона. А значит звук, расположенный впереди от камеры, запишется гораздо качественней.
4. Возможность регулировки чувствительности — ответственный момент, требующий особого внимания. Данные опросов, проводимых изготовителями среди пользователей, купивших подобные акустические приборы, свидетельствуют о том, что, используя регулятор уровня сигнала, возможно применять один микрофон в различных направлениях, в зависимости от нужд пользователя.

Понизить стоимость микрофона возможно, если не обращаться за помощью посторонних специалистов при их монтаже, а выполнить работы самому.

Способы подключения различных по конструкции коннекторов устройств показаны на видео.

Микрофоны и разъемы для видеонаблюдения, Магазин «Наблюдатель»

Критерии выбора

1

На что обратить внимание. Чувствительность устройства, определяющая область эффективного захвата аудиоинформации

От этого параметра зависит, будет ли на определенном расстоянии от объекта записи зафиксирована его разборчивая речь или она будет заглушена шумом тишины и помех, находящихся в реальном, рабочем радиусе устройства

От этого параметра зависит, будет ли на определенном расстоянии от объекта записи зафиксирована его разборчивая речь или она будет заглушена шумом тишины и помех, находящихся в реальном, рабочем радиусе устройства

Чувствительность устройства, определяющая область эффективного захвата аудиоинформации. От этого параметра зависит, будет ли на определенном расстоянии от объекта записи зафиксирована его разборчивая речь или она будет заглушена шумом тишины и помех, находящихся в реальном, рабочем радиусе устройства.

Рекомендуются устройства, в которых присутствует встроенный фильтр помех низкой частоты, для нейтрализации фонового, технического шума, например, от кондиционеров, вентиляторов, компрессора холодильника, или проезжающих автомашин.

Расположение микрофона в защитном кожухе, который может существенно уменьшить количество помех в записи. В этом случае он послужит акустическим экраном, уменьшающим нецелевой шум, идущий с тыльной и боковой стороны от девайса. А значит, при идеальном расположении источника звука спереди от устройства, запись звука будет более чистой.

Функция настройки чувствительности микрофона, позволяет использовать такой девайс в разных условиях и обстановке, каждый раз настраивая его оптимальным образом.

2. Требования

Рекомендуется использовать в системах охраны исключительно устройства внешнего типа. Потому что для этой цели видеокамера располагается на определенном удалении от объекта наблюдения, чтобы обеспечить максимальный угол охвата записываемого пространства, в то время как микрофон необходимо располагать где-то в центре этой области ведь он эффективно захватывает звук только в пределах небольшого радиуса вокруг себя.

При использовании же встроенного звукоснимателя прямо на камере, которая в замкнутых помещениях часто закреплена на плоской поверхности стены, усиливающей все фоновые шумы, качественной звукозаписи получить не удастся.

Также не рекомендуется использовать направленные системы звукозаписи, из-за их не универсальности, громоздкости и недешевой стоимости.

Существенное улучшение звука могло бы дать использование нескольких звукоснимающих устройств, но в системах видеонаблюдения, крайне редко поддерживается даже двухканальная запись звука, например, видеорегистраторы записывают только одноканальный звук.

В итоге можно сделать вывод о том, что лучшим вариантом является наружный микрофон, расположенный в непосредственной близости от источника записываемого звука. Это должно быть активное устройство, имеющее функции предусиления и фильтрации сигнала от помех и искажений.

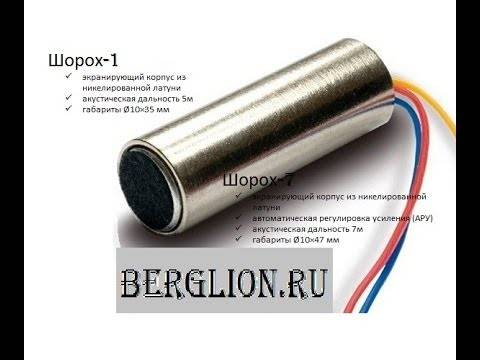

Миниатюрные микрофоны для систем видеонаблюдения

Как подключить камеру видеонаблюдения к телевизору

Купольную камеру, которой укомплектовано видеонаблюдение можно соединить практически с любым телевизором, при наличии в нем разъема RCA. Среди пользователей он более известен под названием тюльпана или композитного разъема. Он позволяет эффективно передавать изображения и звуки в обоих направлениях. Через эти разъемы к телевизору подключаются не только видеокамеры, но и другие устройства – музыкальные колонки, проигрыватели и т.д.

Протестировать возможности телевизора можно используя обычную вебкамеру, подключенную к домофону. Таким образом, проверяется работоспособность простейшей системы и ее возможности. Пользователь наглядно видит как на практике действует видеонаблюдение. Перед началом тестирования веб-камера включается в режим просмотра, а к аналоговой – подключается питание.

При подключение камеры видеонаблюдения к телевизору, следует обращать внимание на цвета разъемов и кабеля RCA. Цветовая комбинация тюльпанов как правило стандартная, включающая в себя красный, белый и желтый цвета

Передача видеосигнала к маршрутизатору производится через желтый кабель, а красный черный или белый используются для подключения питания и передачи звука. Некоторые модели аналоговых камер укомплектованы лишь двумя кабелями, обеспечивающими питание и передачу видеосигнала. По такой схеме подключаются многие устройства, в которых не предусмотрено использование микрофонов.

Во время проверки телевизора должно соблюдаться подключение системы видеонаблюдения в режиме работы аудио-видеоканала (AV), к которому подключена камера. Если все действия выполнены правильно, на телевизионном экране появятся картинки, попадающие в поле зрения объектива устройства.

Аналоговые камеры, подключенные непосредственно к телевизору, обойдутся значительно дешевле цифровой аппаратуры, а качество изображений получается такое же хорошее. В основном, телевизионные приемники используются для просмотра изображений в реальном времени с наружных видеокамер, установленных в частном доме или квартире.

Краткий обзор моделей микрофонов

МКУ-3П — трех проводной микрофон, питание 12 вольт. Записывает звук в полосе частот от 150 до 10000 Герц, имеет точную регулировку коэффициента усиления до 2000 раз. При использовании провода диаметром 0,5 миллиметров максимальное расстояние передачи сигнала 500 метров. Имеет защиту от переполюсовки.

Активные микрофоны серии Шорох (1, 7, 8). Миниатюрные устройства направленного действия до 10 метров. Расстояние передачи сигнала до 300 метров. Выходное номинальное напряжение аудиосигнала 250 мБ. Отношение сигнал-шум 64 db 0 5% корпус устройства полированного алюминия экранирует чувствительный сенсор от посторонних электрических наводок.

Электретный капсульный микрофон с ручной регулировкой коэффициента усиления в диапазоне 0…100 раз. Записывает аудиосигнал в полосе частот от 150 до 1000 Гц. Максимальное расстояние передачи аудиосигнала при сечении провода не менее 0,5 мм около полутора километров.

Подключение аналоговой камеры видеонаблюдения

Как правило, стандартное подключение видеонаблюдения с аналоговыми устройствами, осуществляется через Ростелеком с помощью соединительных коаксиальных кабелей и блока питания. Чаще всего приходится решать задачу, как самостоятельно подключить камеру видеонаблюдения к регистратору или непосредственно к монитору. Если приборы расположены на значительном удалении, качество кабеля должно быть высоким, обеспечивающим устойчивое видеонаблюдение.

Для подводки питания к камерам или видеорегистратору можно использовать любые типы соединительных проводов, подключаемых к общему источнику электроэнергии. Кабель для подключения на концах оборудуется специальными разъемами, соединяющимися с аналогичными разъемами всех устройств видеосистемы. Аналоговые устройства соединенные через Ростелеком, часто используются для наружного наблюдения. Подключение камер видеонаблюдения осуществляется по той же схеме, что и внутри помещений. В разъем красного цвета подсоединяется блок питания, а в разъемы RCA желтого и белого цветов включаются кабели, передающие по этому соединению соответствующие видео- и аудиосигналы. Схема цветов у каждых моделей может быть разной, но общие принципы соединения будут одинаковыми для всех.

Если подключить аналоговую камеру, трансляция изображений будет происходить на отдельном мониторе или экране телевизора. Подключение выполняется с помощью пары кабелей RCA, напрямую соединяющих соответствующие видеовходы и видеовыходы. Центральная жила коаксиального кабеля подключается к разъему видео. Подключить аналоговую камеру просто, поскольку цветные провода невозможно перепутать.
