Сантехнические люки для ванной и туалета размеры — размеры отверстий

Прячем трубы и оставляем доступ

Ещё один современный способ для маскировки труб в туалете – рольставни (или рольшторы), которые раньше устанавливались для защиты входных дверей от взлома. Сегодня эти конструкции получили более широкое применение в доме и выполняют следующие функции: закрывают шкаф на балконе, прячут трубы канализации и даже используются в качестве двери в кладовку.

Рольставни мобильны: они легко поднимаются и обеспечивают доступ к коммуникациям и приборам учёта. Конструкция имеет гладкую однотонную поверхность, но для большей привлекательности и уюта можно выбрать модели с рисунком, который наносится посредством фотопечати. Изготавливаются рольставни в разных размерах, а способ открытия позволяет экономить площадь туалета.

На фото совмещенный санузел с коробом, в котором оставлен доступ к канализационным трубам. В качестве двери использованы белые рольставни.

Рольставни изготавливаются из алюминия или пластика

С последними необходимо обращаться осторожно: несмотря на устойчивость к влаге и ржавчине, пластик не так прочен, как металл. Алюминиевые роллеты считаются более подходящими для туалета: их стоимость выше, но они долговечны и эстетичны

Это особенно актуально, если перегородка будет часто подниматься и опускаться.

Инструменты и материалы

Для самостоятельной установки потребуются:

• Рольставни с защитным коробом, полотном и механизмом.
• Дрель со свёрлами по металлу.
• Плоскогубцы.
• Молоток.
• Шуруповёрт.
• Ножницы по металлу.
• Отвёртка.

На фото стандартная схема изделия, состоящего из ламелей, защитного короба, направляющих шин и роллетного вала.

Инструкция по установке

Чтобы правильно выбрать короб, необходимо учесть размеры прямоугольного проёма. Приступаем к работе:

1. Полностью очищаем место, предназначенное для установки короба. Определяемся со способом монтажа. Если глубина сантехнической ниши позволяет, массивная конструкция устанавливается внутрь: такое расположение выглядит более привлекательно:

Если места недостаточно, короб устанавливается снаружи:

После установки короба регулируем его положение, используя уровень. Если трубы внизу мешают закрытию, то конструкция монтируется из двух частей с подъёмом в месте соединения.

Собираем полотно и прикрепляем его к валу. Устанавливаем стопор и проверяем плавность хода

Важно, чтобы ставни не скрипели и шли свободно. Для выбора модели и осуществления монтажа обычно привлекаются специалисты

Но собрать конструкцию можно самостоятельно, изучив подробное описание в этом видео:

Этапы установки

Особенности монтажа ревизионных дверок зависят от материала конструкций, в которые они устанавливаются. В кирпичные, пенобетонные и бетонные стены установка сантехнического люка под плитку проводится после встраивания рамы в проём. В каркас устанавливают конструкцию и добиваются полного совпадения дверцы с плоскостью стены. После этого остаётся закрепить изделие саморезами через отверстия в боковой части рамы.

Заключительный этап установки ревизионной дверцы в стену из кирпича или бетона зависит от типа отделки – краской или плиткой. В первом случае щели между дверкой и ограждающей конструкцией обрабатываются монтажной лентой. Во втором – поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать именно с облицовки дверцы.

Отличий установки скрытого люка под плитку или покраску внутрь перегородок из листового материала (например, гипсокартон или асбоцемент) немного. Они заключаются только в необходимости предварительно смонтировать каркас стены с учётом размещения скрываемого оборудования и обшить его листами. Далее требуется выпилить отверстие для дверцы и продолжить установку плитки или материала под покраску (такого же, как и основная часть конструкции).

Для того чтобы люк невидимка, монтаж которого уже завершён, не только скрывал оборудование, но и защищал помещение от шума воды, требуется выполнить звукоизоляцию конструкции:

1. Почистить плитку в зоне шва.
2. Оклеить зоны вокруг дверцы с помощью малярного скотча.
3. Заполнить шов герметиком, сняв шпателем его излишки.
4. Удалить ленту.
5. Подождать 2 суток и только потом прорезать шов по всей глубине герметизирующего слоя под углом около 45 градусов.

Стоит отметить, что размеры проёмов под люки-невидимки должны совпадать с монтажными габаритами дверок. А установка сантехнического люка небольшого размера допускает его монтаж в сборке с рамой. Тогда как большие конструкции требуют разборки на составные элементы и отдельной установки.

Самодельные люки для ванной

Существует большое количество вариантов самодельных люков, мы остановимся на двух самых простых и удачных. Единственное ограничение к таким люкам – отверстие для ревизии не может превышать размеры одной керамической плитки. Но в большинстве случаев этого вполне достаточно для отключения инженерных систем и простых ревизий их состояния.

Люк на магнитах

Такой люк можно делать как для гипсокартонной обшивки, так и для кладочных материалов. Правда, в кладочные материалы придется вмуровать металлические пластины для магнитов. Разметка положения люка традиционная, останавливаться на ней нет смысла. Во время кладки отверстие под люк оставьте незаделанным. В этом месте плитку можно временно прикрепить двусторонним скотчем, за счет этого приема облегчится кадка стены.

К чему необходимо обеспечить доступ

Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.

Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж

Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальш-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления. Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия по причине ремонта или замены.

Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле

В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС. Если угол с размещенными вертикально магистралями закрывают коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.

Классификация люков по конструктивным видам

Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.

Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.

Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.

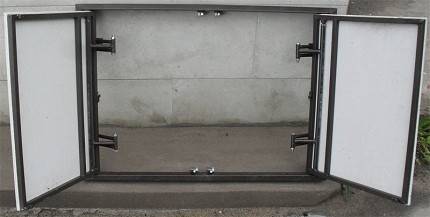

Двустворчатые модели используют для ниш больших размеров. Они очень удобны для установки под ванну, где можно устроить небольшое хранилище для вещей, бытовой химии, сантехнических приспособлений, инструментов

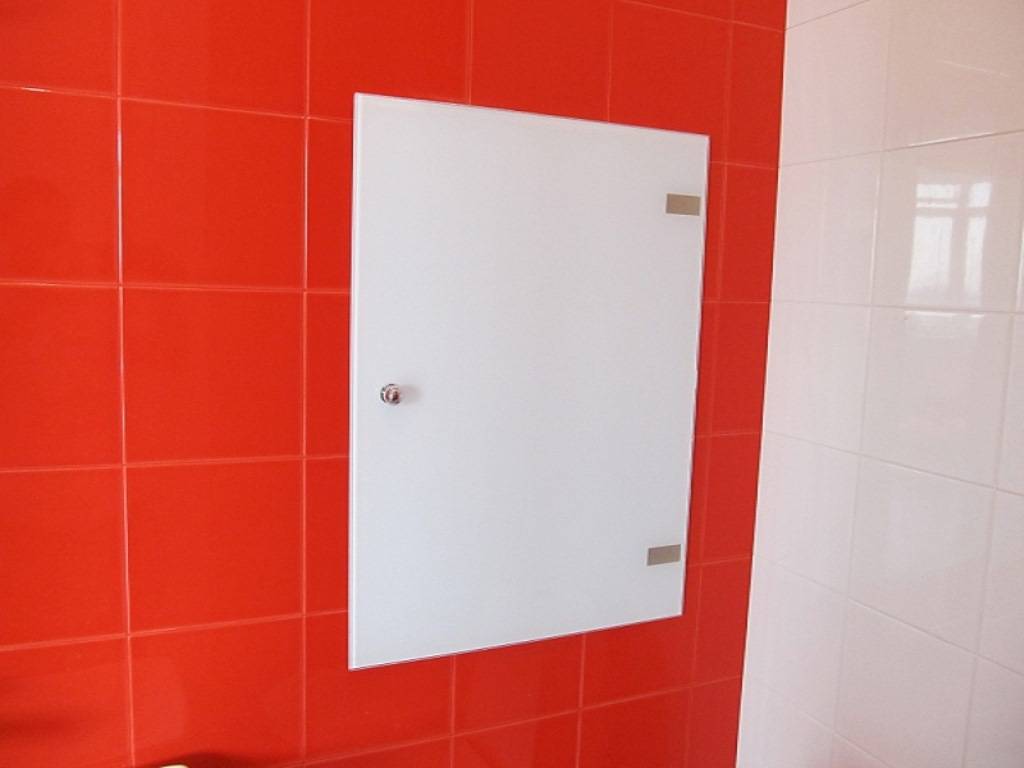

Распашные модели: простота и удобство

Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.

Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.

Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.

Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.

Потайные люки обычно комплектуются присосками. Чтобы открыть дверцу, нужно плотно прижать присоску к люку, а затем плавно потянуть на себя. Если вдруг присоска потеряется, это не повод для беспокойства, т.к. новую можно купить в любом строительном магазине, где продают люки

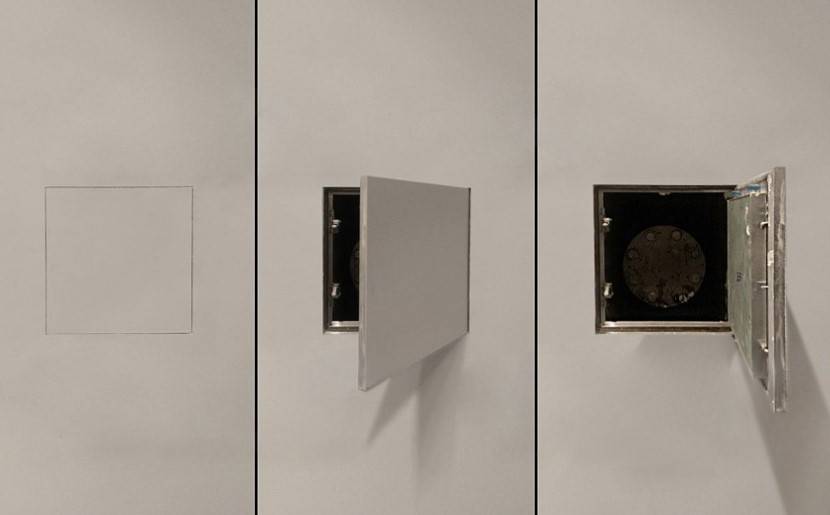

Нажимные люки: вариант под рельефную плитку

Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.

На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.

Конструкционные особенности нажимных люков описаны в видеоролике:

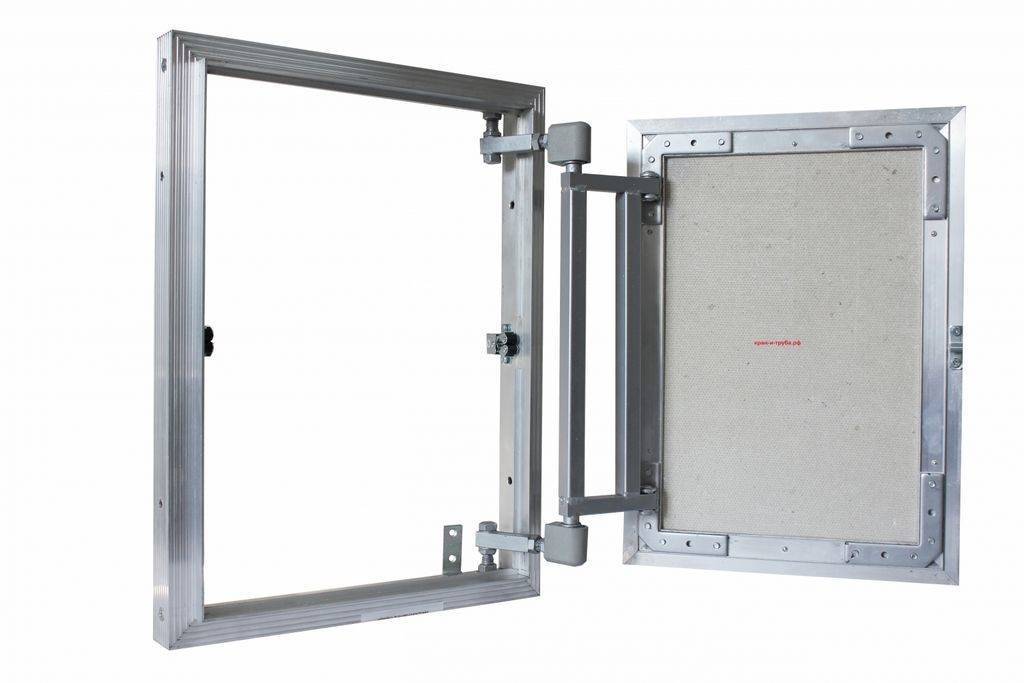

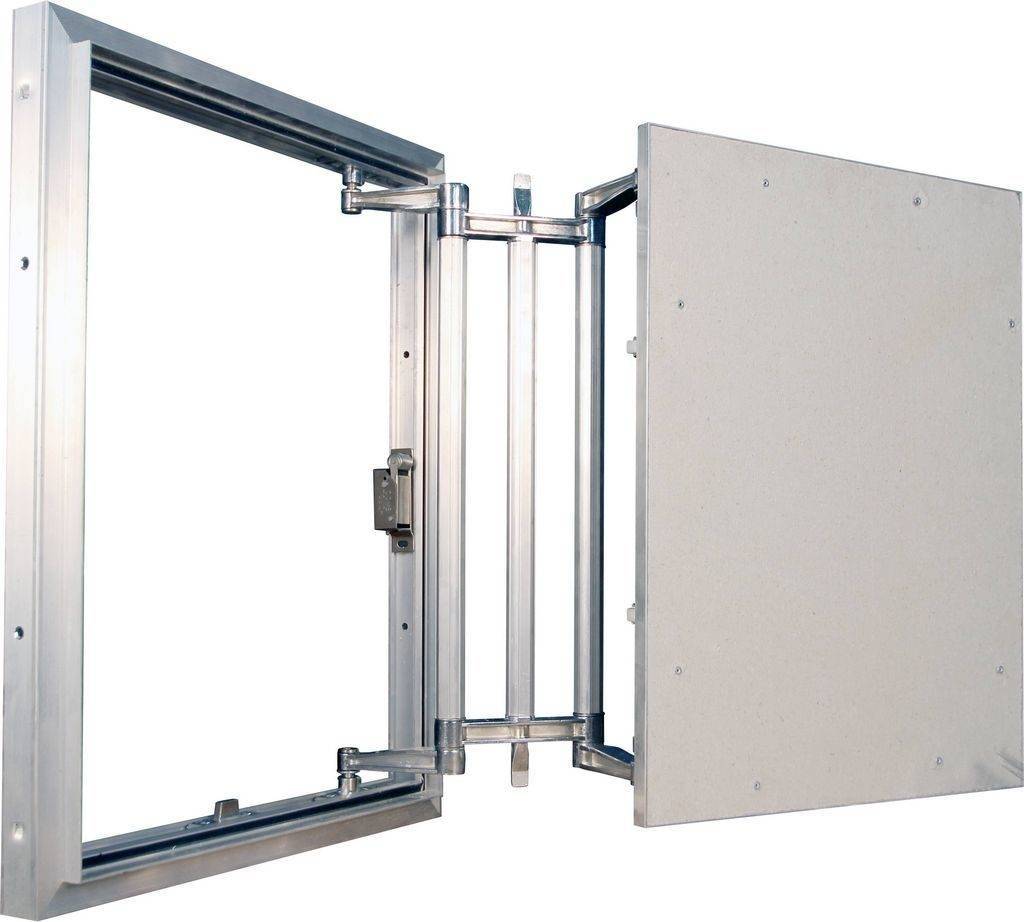

Сдвижные модели с трехзвенными петлями

В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.

Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.

Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.

Сдвижные люки бывают любых размеров и подходят для установки под ванну, за унитазом, в узких помещениях. Они могут открываться с помощью присосок или нажимного механизма

Откидные дверцы для труднодоступных мест

Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.

Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.

Такой люк не портит интерьер помещения. Если нужно только осмотреть коммуникации, его можно откинуть, и дверца будет удерживаться с помощью цепочки. Если же нужно проводить какие-либо работы, то дверцу снимают полностью

Размеры

Сантехнические люки бывают квадратной или прямоугольной формы. Размеры обычно стандартны, и не зависят от особенностей конструкции и материалов исполнения.

Типовые размеры выглядят так:

• 100х100 мм.
• 150х150 мм.
• 150х200 мм.
• 200х200 мм.
• 200х250 мм.
• 200х300 мм.
• 250х300 мм.
• 250х400 мм.
• 300х300 мм.
• 300х400 мм.
• 400х500 мм.
• 400х600 мм.

Глубина посадки для всех изделий составляет 35 миллиметров.

Учитывая, что приведённые размеры могут не соответствовать необходимым требованиям, некоторые фирмы изготавливают сантехнические люки по индивидуальным размерам. Например, для обустройства крупного коммуникационного узла, где ремонтные и профилактические работы проводят два специалиста. Сроки изготовления варьируются от 3 до 6 дней, стоимость таких изделий значительно отличается от типовых моделей.

Двери Сантехнические.

Сантехнические двери в ванную и туалет — это то, без чего нельзя обойтись ни одному санузлу.Торчащие в нише трубы выглядят мягко говоря не презентабельно и нужно их как то облагораживать. На помощь приходят сантехнические двери и мы, производители этих дверей. Некоторые заблуждаются и ошибочно думают, что можно приобрести готовые подходящие по размеру дверцы для этих ниш. Это не так. Мы производим сантехнические двери более 12 лет и со 100% уверенностью можем сказать: двух одинаковых ниш не бывает, поэтому двери изготавливаются только на заказ.

Помимо сантехнических дверей, в нишу необходимо установить обвязку, для того, чтобы выровнять проём и закрепить петли.

Разнообразие материалов диктует свою ценовую политику. Чем дороже выбран материал изготовления, тем дороже сам заказ. Двери сантехнические могут быть выполнены:

• из ЛДСП;
• в рамке МДФ;
• в МДФ ПВХ;
• в эмали;
• в пластике;
• в массиве;
• в шпоне;

Цена складывается из многих факторов:

• От размера ниши
• От выбранного материала
• От объёма работ, которые необходимо сделать на объекте.

Каждый проект индивидуален. Цены на сайте указаны со всеми услугами под ключ. Мы не производим дёшёвые двери, так как для их изготовления нужен дешёвый материал третьего сорта, называемый на заводе отбраковкой. Это политика компании. Ведь это мы несём гарантию перед своими заказчиками, а не завод по производству материалов и от того, какой материал мы используем, напрямую зависит срок эксплуатации.

Чтобы сделать заказ, необходимо позвонить или написать нам для просчёта предварительной цены. После согласования, вызвать замерщика, который проведёт точный замер и проконсультирует, какой вид фасада лучше подойдёт. Большой ассортимент цветов и фактур не оставит равнодушным ни одного клиента. Сантехнические двери МДФ

Производители, которым можно доверять

Учитывая популярность ревизионных люков, продукция производится десятками российских компаний. Отдавать предпочтение продукции иностранного производства не имеет смысла: при аналогичном качестве, стоимость таких изделий заметно выше. Перечислять всех отечественных производителей тоже не будем: список может растянуться на несколько страниц.

Среди надёжных производителей можно выделить такие компании:

1. LYUKER

Производственная компания, имеющая представительства практически во всех крупных городах страны: Москва, Санкт-Петербург, Казань, Краснодар. Предприятие занимается производством люков по стандартным размерам и индивидуальным заказам.

Вся продукция выпускается по нормам ГОСТ, имеет соответствующие сертификаты. EVENT

Российская компания, которая находится в городе Рязань. Предприятие специализируется на производстве вентиляционной продукции и ревизионных люков более 10 лет. На сегодняшний день- это один из крупнейших поставщиков в России и странах СНГ.

Компания предлагает широкий ассортимент продукции и полные размерный ряд по каждой модели. «СтройКомплект»

Предприятие появилось на российском рынке в начале 2000 годов, выбрав основным направлением своего развития производство вентиляционных решёток и ревизионных люков.

Компания постоянно обновляет модельный ряд, тщательно следя за качеством и эксплуатационными характеристиками каждого изделия.

Это далеко не все отечественные производители, но советуем в первую очередь обращать внимание на продукцию этих брендов

К чему необходимо обеспечить доступ

Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.

Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж

Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальш-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления. Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия по причине ремонта или замены.

Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле

В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС. Если угол с размещенными вертикально магистралями закрывают коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.

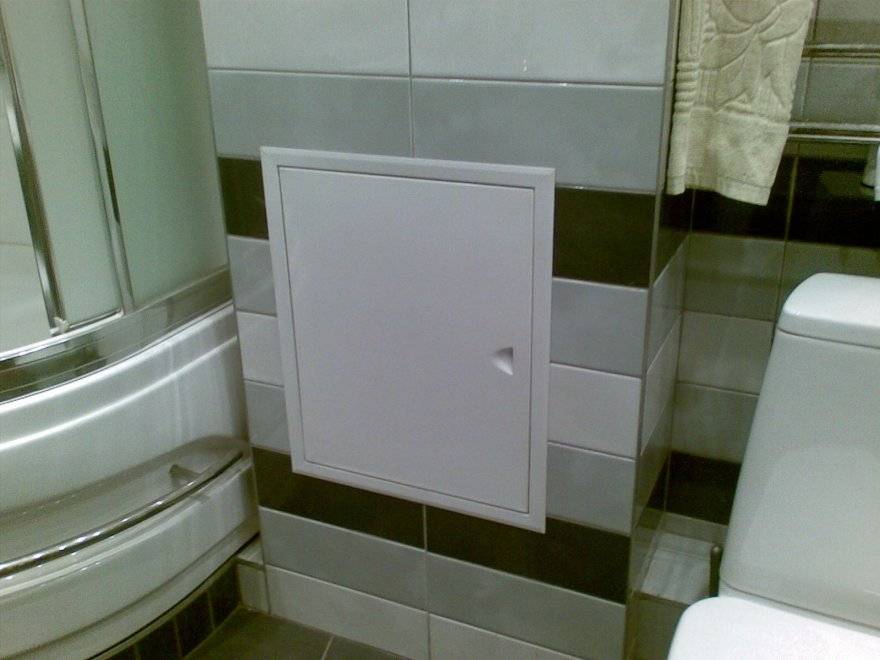

Особенности монтажа люков из пластика

Как уже упоминалось, установить ревизионный люк в квартире можно своими руками, не прибегая к услугам профессиональных отделочников. Основная сложность: точно подогнать размер люка к вырезанной нише, чтобы не оставлять заметных зазоров. Чтобы люк установился правильно, необходимо выполнить такую последовательность действий:

• Приобрести изделие.
• Измерить рамку, нанести на короб соответствующую разметку.
• Вырезать электролобзиком ревизионное отверстие. Для удобства установки, допускается сделать нишу на 1-2 миллиметра больше размера рамки.
• Установить рамку, зафиксировать саморезами (идут в комплекте).

Не у всех пластиковых моделей есть крепёжные отверстия. Такие изделия «сажают» в нишу на строительный клей или монтажную пену.

После установки ревизионного люка, завершают внутреннюю отделку, короб по периметру промазывают герметиком.

К чему необходимо обеспечить доступ

Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.

Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж

Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальш-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления. Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия по причине ремонта или замены.

Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле

В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС. Если угол с размещенными вертикально магистралями закрывают коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.

Стандартные размеры

Стандартные пластиковые ревизии – это квадратные и прямоугольные конструкции. Можно установить сантехнические лючки, размеры которых начинаются от 10×10 см. Самые большие габариты однодверного люка – 40×60 см. Двухдверные пластиковые конструкции могут быть более 800×800 мм. Цена зависит от размера и толщины материала: чем больше, тем выше стоимость.

Чтобы не ошибиться с выбором размера, рекомендуется сначала купить конструкцию, а затем создавать отверстие или короб для его установки. Если люк оказался на пару миллиметров больше проема, можно срезать лишнее строительным ножом.

Кладем плитку

Когда работа по установке двери закончена, можно начинать клеить плитку. Нужно приклеить армированную капроновую сетку на фанеру. Поверхность фанеры обрабатывается обезжиривающим средством и прогрунтовывается. После обезжиривания и грунтовки, наносится клей ПВА. Сверху накладывается сетка. По сетке нужно пройтись шпателем. После этого дать высохнуть. На это уйдет не менее 12 часов.

Спустя положенное время, начинается наклеивание плитки. Дело несложное, наносится клей, кладется плитка и ставятся крестики. Но иногда бывают случаи, когда дверца открывается на несколько сантиметров. Плитка дверцы упирается в плитку стены, из-за чего дверца не открывается на полную глубину. В таких случаях снимается фаска под углом 45° на плитке, уложенной на стену с тыльной стороны. С плиткой, которая расположена на дверце с лицевой стороны, делается это же самое. Теперь дверка свободно движется и прекрасно обеспечивает доступ в нужное место.

Работа завершена. Люк готов. Затирка швов и регулировка дверцы – то, что осталось. Хлопот много, времени затрачено уйма. Но есть альтернатива – купить готовый люк и поставить его на нужное место. Выбор всегда есть!

Преимущества и недостатки смотровых люков

Такие конструкции имеют много преимуществ:

Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками.

Как у любой строительной конструкции, есть у сантехнических ревизионных люков и недостатки. Но их не так много, и как правило, они касаются самых дешевых пластиковых вариантов.

Если конструкция плохо закреплена, то он может со временем начать выпадать из специальной ниши в коробе, выполненной специально для него. Кроме того, на некоторых моделях отсутствует ручка, и если плотно закрыть дверцу, то могут возникнуть трудности с открыванием В таком случае приходится что-то придумывать и использовать острые предметы, что вызывает неудобства.

Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

В комплект к пластиковым вариантам, как правило, не входит уплотнитель. Из-за его отсутствия в ванной или туалете может образоваться сквозняк. Также пластиковые модели не имеют возможности регулировки петель, что может затруднять их эксплуатацию.

Если ли же проем для люка выполнен не очень ровно, то дверца люка будет плохо закрываться или провисать.

Любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности.

Как правильно определиться с габаритами люка?

Выбирая размер необходимого люка, нужно учитывать возможные ремонтные работы
на этом участке. Задание этого люка – обеспечить свободный доступ ко всем коммуникациям. Учитывая, что пластиковая продукция монтируется в жилых и общественных зданиях, где предусмотрены ниши, то необходимо изначально оценить размеры, геометрию расположения и возможность открывания дверцы. Если все коммуникации не зашиты в нише, а находятся в комнате, то для установки лючка необходимо будет смонтировать колонну или фальшстену. Чтобы правильно определиться с габаритами пластикового люка, необходимо знать основные его элементы и их работу:

1. Дверца.
2. Верхняя направляющая.
3. Нижняя направляющая.
4. Замок-фиксатор.

Важно понимать, что размеры сантехнических лючков – тот фактор, который либо придаст вам работы, либо сделает монтаж лёгким и непринуждённым

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

• легки по весу;
• бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

1. месту расположения;
2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

• напольные;
• настенные;
• потолочные.

По способу отделки люки бывают:

1. под кафельную плитку и мозаику;
2. под гипсокартон;
3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

• каркаса;
• амортизаторов;
• петель;
• крышки (дверцы);
• замка для крышки.

Ревизионный люк для пола может быть двух видов:

1. со съемной крышкой;
2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

Основные разновидности люков по материалу изготовления

Люки канализационные чугунные, пластиковые, полимерные и пластмассовые представлены к продаже в широком ассортименте. Что касается чугунных изделий, то у них повышенная прочность и продолжительный срок службы, который достигает 100 лет. В большинстве случаев такие изделия устанавливаются на территориях с повышенной нагрузкой на конструкцию, сюда следует отнести автодороги и подъездные пути. А вот на частных территориях такие люки почти нельзя встретить, ведь здесь не предъявляется высоких требований к прочности изделий. Кроме того, такие варианты порой не столь доступны по стоимости.

Пластиковые люки получили более широкую популярность, ведь они обладают множеством преимуществ. Среди прочих доступная цена, а также широкий модельный ряд и богатая цветовая гамма. Вес таких конструкций незначителен, поэтому устанавливать их очень просто. Наиболее подходящим вариантом для частных домовладений станут пластиковые люки. А вот пластиковые конструкции хороши еще и тем, что не представляют собой интереса для сборщиков металлолома. Материал не ржавеет, не выгорает на солнце и остается устойчивым к влаге и ультрафиолету. Такие характеристики свойственны пластмассовым люкам по той причине, что в процессе производства к ингредиентам добавляются жаростойкие пигменты и присадки.

По сравнению с чугунными пластиковые люки очень легки. А установить их можно даже на территории газона, где он будет сливаться с зеленой массой травы. Полимерно-песчаные люки устойчивы к перепадам температур, поэтому эксплуатировать их можно в любых климатических зонах. Их рабочий диапазон ограничен пределами от -50 до +50 °C.

Разновидности

Люки для туалета и ванной представлены на рынке четырьмя модификациями. Ключевые отличия кроются в способе открывания внешней дверцы. Рассмотрим подробно каждую категорию.

Распашные. Это довольно практичная, а потому распространённая конструкция. Такие сантехнические люки можно устанавливать самостоятельно, не привлекая специалистов. Изделие представляет собой распашную дверцу, которая фиксируется при помощи присосок или запорной ручки с поворотным механизмом. Подходит для декорирования керамической плиткой и пластиковыми панелями.

Сдвижные. Используются для установки на ограниченных пространствах, где невозможно использовать распашные двери. При нажатии, люк выдвигается вперёд и в сторону. Здесь используется магнитно-зажимной механизм фиксации. Чтобы открыть такой ревизионный люк используются специальные присоски (идут в комплекте). Подходит для всех видов плитки или отделки ванной мозаикой.

Нажимные. Это сантехнический люк-невидимка, открывающийся простым нажатием на внешнюю панель. В конструкции используется пружинный механизм, который при нажатии откидывает дверцу вперёд. Органично смотрится с любыми вариантами отделки санузла.

Откидные. Здесь при нажатии на дверцу, она откидывается под углом в 45 градусов, фиксируясь на цепочке с карабинами. Этого обычно хватает для проведения планового осмотра коммуникаций или списывания показаний счётчиков. Если нужно обеспечить полный доступ, например, при проведении ремонтных работ, карабины отщелкиваются и люк убирается в сторону.

Как изготовить невидимый люк собственноручно

В самом начале стоит изготовить дверцу люка, и для этого нужно применять влагоустойчивые листы гипсокартона или фанеру. Стоит отдавать предпочтение плотным материалами, чья толщина не меньше 5 см. После под дверцу стоит выбрать размеры смотрового окна, которое делают из алюминиевого профиля и требуется дополнительное укрепление по общему периметру.

Стоит сразу же учесть, что между проемом и монтажным профилем должен остаться малый зазор, который после вы зальете монтажной пеной. Каркас закрепляют на дюбель в кирпичные/бетонные стены, что дает возможность сделать надежный и крепкий каркас, имеющий устойчивость к нагрузкам.

После этого вырежьте из гипсокартона будущую дверцу, размер которой должен в полной мере соответствовать каркасной основе и не углубляться в профиль. Если она будет меньше/больше по размеру, нежели каркас, то будет утрачен внешний вид люка ревизии.

Дверцу закрепляют к навесам, на которые закрепляют запорные механизмы. Финальным этапом является отделка наружной стороны дверцы кафелем, что и дает возможность скрывать люк. Стоит соблюсти затирку и создать идентичный рисунок, чтобы получилось целостное полотно. Невидимые люки можно сделать своими руками из готовых конструкций, которые продают в сантехнических магазинах или собрать собственноручно из металлического профиля.
