Рассмотрим, как поменять выключатель света: необходимые инструменты
В повседневной жизни часто случается, что вдруг при включении мы понимаем, что перестает функционировать комнатный выключатель света. Некоторые, поняв, что прибор сломался, сразу же бегут за электриком. Однако, отремонтировать или менять вышедший из строя прибор совсем не сложно и самому. Нужно хотя бы раз попробовать сделать это самостоятельно, и у вас сразу же появится соответствующий опыт.
Начинающему электрику следует запомнить, что перед работой с любым прибором, являющимся частью или звеном схемы электропроводки, следует соблюдать правила техники безопасности. Кроме этого, для работы нужны специальные приборы и инструменты.
Вам понадобятся следующий ремонтный набор инструментов:
- Отвертка-индикатор;
- Обычная отвертка;
- Изолента;
- Мелкая наждачная бумага;
- Маркер;
- Пассатижи.
Кроме этого, приготовьте баночку или коробочек, куда правильнее будет складывать все мелкие детали и болтики, чтобы они не потерялись и были все время под рукой.
С чего начать работу
Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.
Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.
Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.
Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.
Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.
Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.
Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.
Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.
Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру
Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.
Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.
В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.
Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.
Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.
Это интересно: Как проинформировать электромонтажника, что до него прошлую бригаду обманули?
Как заменить «советский» выключатель на современный?
Замена выключателя в доме часто осуществляется в процессе ремонта. Желательно эту процедуру выполнить на начальном этапе, идеально если для этого используется заранее подготовленная схема. Процесс проводите пока еще не выполнена чистовая отделка, так как многие приспособления требуют переоборудования проводки. Современные конструкции несколько отличаются в размерах, но принцип работы аналогичен.
https://youtube.com/watch?v=ZVpCzNPq8QU
Замена выключателя дома
Помните, что от правильного выбора конструкции зависит работа светильника. Если прежний выключатель имел соответствующие размеры, то задача упрощается, а значит не придется проводить дополнительное штробление стен.
Кроме того, как , следует позаботиться об эстетичности помещения после реконструкции. В таких целях электрики рекомендуют заранее определиться с типом выключателя.
Как снять выключатель или розетку перед поклейкой стен обоями
Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.
Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.
Шаг первый – подготовка
Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.
Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:
- Снимают старые обои,
- Подготавливают стену (при необходимости),
- Готовят клей и нарезают новые обои,
- Выключают свет на счётчике,
- Снимают розетки,
- Клеят обои.
Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.
Из инструмента вам понадобится плоская и крестообразная отвертка.
Шаг второй – снятие выключателя

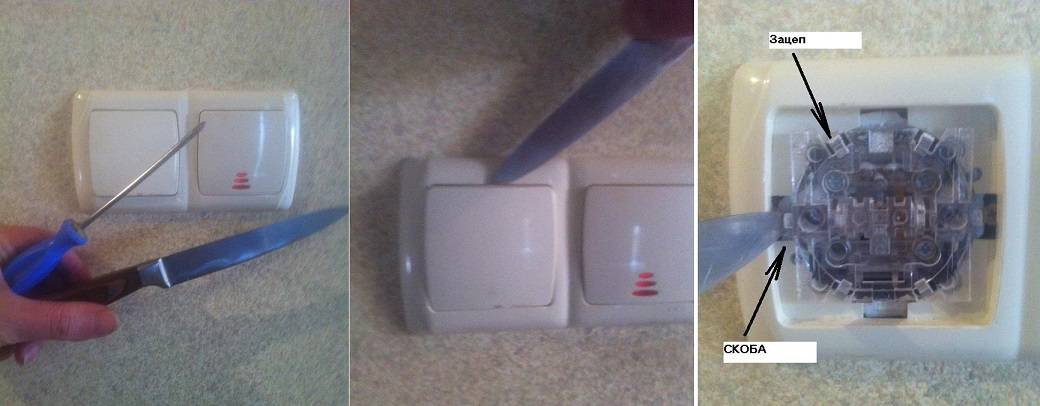

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов
Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.
Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.
Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.
Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!
Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.
Видео
Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.
Инструкция по разборке выключателя света в квартире выглядит следующим образом:
Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
Демонтируйте клавишу (-ши)
Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото)
Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.
Читать также: Копировальный станок по дереву своими руками видео
Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.
Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:
Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:
- Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
- Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.
После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!
Также читают:
Как починить выключатель: типы устройств
Если вы выяснили, что ваш выключатель не работает и решили его починить, то устройство нужно разобрать. Перед тем, как это сделать, в сети полностью отключается электричество. Для этого на щите отключите питание автоматом, а затем проверьте на выходе состояние напряжения.
Если вы не смогли обесточить необходимую вам линию, то лучше всего отключить от питания всю квартиру. Только после этого вы можете приниматься за ремонт выключателя. Но это еще не все. Прежде, чем снять выключатель, необходимо определить его тип.
Каким может быть переключатель:
- Одноклавишный;
- Двухклавишный;
- Проходной, или трехклавишный;
- Крутящийся;
- Диммер – выключатель;
- Включатель Сенсорный.
Сегодня на рынке существует большое разнообразие моделей выключателей, однако у большинства пользователей стоят обычные клавишные устройства.
Как разобрать выключатель
Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.
Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.
Устройства различаются по конструкции, и способы разборки могут быть разными:
- Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
- Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
- Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

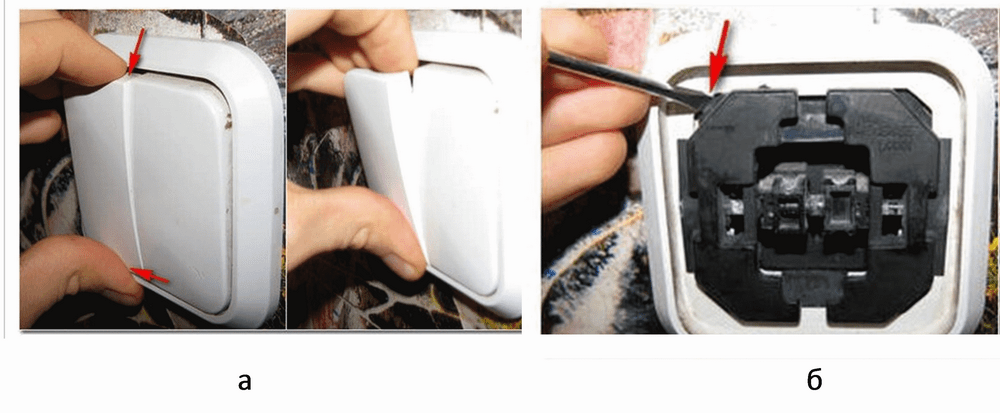

Снятие клавиш (а) и рамки (б) с выключателя своими руками
Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).
После станут доступными элементы крепления проводки и механизма выключателя.

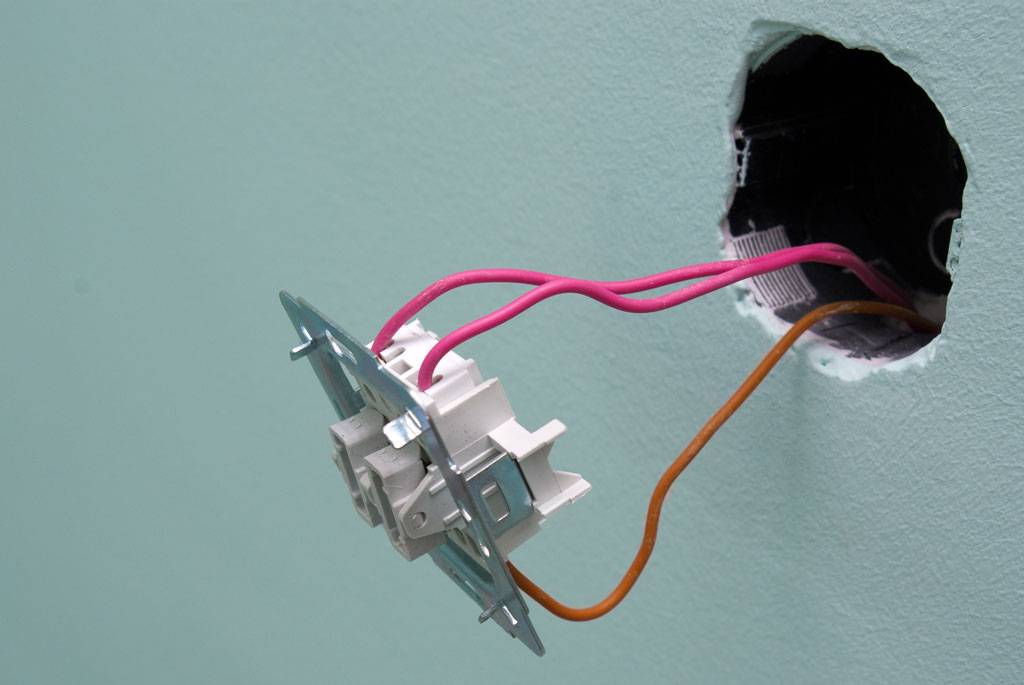

Механизм выключателя с элементами крепления проводов
Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.
Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.
Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.
Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.
Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.
Обозначение контакта L питающей фазы
В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:
- двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
- трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.
Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.
Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.
После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

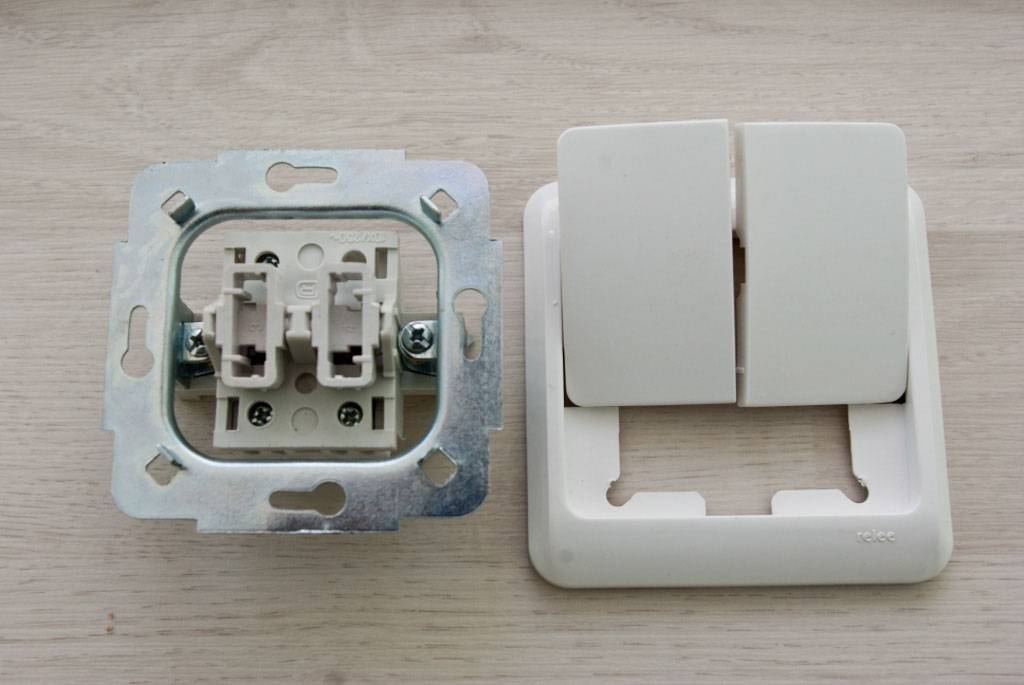

Как выглядит разобранный выключатель
Особенности
Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:
- относительно невысокая стоимость приборов;
- длительный срок эксплуатации;
- отсутствие механики (то есть подвижных контактов, которые являются источниками помех).
В число недостатков приборов входят следующие особенности:
Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.
Симистор с креплением под радиатор
- Устройства подвержены влиянию переходных процессов, шумов и помех;
- Не поддерживаются высокие частоты переключения.
По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.
RC-цепочка для защиты симистора от помех
Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.
Последовательность ремонта выключателя света
Прежде чем приступить к починке выключателя, в первую очередь необходимо обесточить линию, опустив рубильник на щитке. При этом обязательно разместите на счетчике объявление, чтобы его никто не включил, если необходимый вам рубильник располагается за пределами дома или квартиры. Да и домочадцев предупредить тоже не будет лишним. Этот шаг является обязательным, так как ремонтировать электрическое оборудование с включенным при этом напряжением небезопасно.
Пространство возле выключателя следует по возможности освободить, чтобы разместить под рукой все необходимые инструменты, а то, что не нужно, не должно мешать работе. При этом постарайтесь разложить инструментаж и запчасти таким образом, чтобы вам было по максимуму удобно брать все предметы. Ремонт, разумеется, лучше всего проводить утром или днем, чтобы естественного освещения хватало. Однако если вы производите ремонт выключателя в темном помещении либо поломка устройства была аварийной, предварительно запаситесь дополнительным источником света.
Перед тем как ремонтировать выключатель, желательно вкрутить в патрон хотя бы одну лампу, которая выступит в качестве индикатора работоспособности системы.
Последовательность ремонта выключателя света:
- снимите крышку и клавиши;
- устраните декоративную накладку;
- проверьте наличие напряжения на устройстве при помощи специального индикатора;
- выкрутите внутренние крепежи;
- достаньте прибор из подрозетника;
- отсоедините корпус выключателя и сам прибор от проводов;
- затем наденьте на оголенные края проводов предохранители или же хотя бы просто обмотайте их изолентой.
Снятый выключатель желательно тщательно осмотреть с целью выявления повреждений и следов плохого контакта.
Пошаговая инструкция
Рассмотрим, как поменять выключатель.
Демонтаж старого
- В первую очередь необходимо обесточить провода, приходящие на выключатель.
- Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
- После демонтажа крышки нам открывается внутреннее пространство выключателя.
- Теперь необходимо открутить крепежные винты.
- После этого можно будет вытащить выключатель из подрозетника.
Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.
Совет
Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.- Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.
Предлагаем посмотреть видео о том, как демонтировать старый выключатель:
Подготовка к монтажу нового
- Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
- Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
- Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.
Особенности ремонта сенсорных моделей
Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.
Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.
Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент
Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.
Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.
Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель. Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.
Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода
Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.
Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить. Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.
Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.
Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину. Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.
В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.
Разбор выключателя света
Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.
Двухклавишный выключатель
- Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
- Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
- Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.
Одноклавишный выключатель
- Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
- Снять декоративную крышку.
- Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
- С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.
Выключатель старого типа
Такие приборы еще можно увидеть в квартирах, где ремонт не проводился с советских времен. Конечно, наиболее разумным выходом в таком случае, станет покупка современного образца, вместо планирования того, как починить выключатель света. Однако если данный прибор вам дорог как некая память или вам попросту интересно провести ремонтное мероприятие самостоятельно, рассмотрим действия подробнее:
- Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
- Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.
- Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
- Выньте провода из двух отверстий по бокам.
Существуют выключатели с несколько отличной конструкцией, однако вышеприведенные являются наиболее популярными на строительном рынке.
