Добрый вечер, дорогие друзья. Сегодня захотелось написать короткой строкой о знаках и плакатах электробезопасности несколько под другим углом. Все плакаты подразделяются на четыре группы. Начну с того, что плакаты электробезопасности относятся к защитным средствам по той причине, что непосредственно применяются в ходе проведения технических мероприятий по подготовке рабочего места для обеспечения безопасного проведения работ.

Первый шаг. Следует произвести отключение напряжения на рабочем месте с созданием видимого разрыва в силовых цепях. Для этого производятся отключения коммутирующих аппаратов (выключатели нагрузки, разъединители, отсоединение кабельных линий, выемка предохранителей, да просто разборкой шин). Причем при этом следует принять меры от самопроизвольного или ошибочного включения отключенных цепей. Для этого ручные привода и кнопочные посты управления электроприводов запираются на замки и блокировки и на них вывешиваются ЗАПРЕЩАЮЩИЕ ПЛАКАТЫ.

Данный плакат вывешивается в электроустановках до и выше 1000 В на приводах разъединителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место. На присоединениях до 1000 В, не имеющих в схеме коммутационных аппаратов, плакат вывешивается у снятых предохранителей. Размер плаката 200х100 или 100х50. Материал ПВХ или наклейка на оргалит.

То же, что и предыдущий, но вывешивается на приводах, ключах и кнопках управления тех коммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди. Размер плаката 200х100 или 100х50. Материал ПВХ или наклейка на оргалит.

Для запрещения подачи сжатого воздуха, газа применяется плакат НЕ ОТКРЫВАТЬ! РАБОТАЮТ ЛЮДИ.

Второй шаг. После отключения напряжения необходимо проверить отсутствие напряжения на токоведущих частях электроустановки на рабочем месте. Напомню, что это можно сделать с помощью указателя напряжения высокого или низкого в зависимости от класса напряжения установки.

Третий шаг. После проверки отсутствия напряжения на токоведущих частях для обеспечения безопасности необходимо заземлить отключенные токоведущие элементы путем наложения стационарного или переносного заземления. Для указания недопустимости подачи напряжения на заземленный участок электроустановки применяется УКАЗАТЕЛЬНЫЙ ПЛАКАТ.

Данный плакат вывешивается на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления ими. Кроме того при применении переносного заземления плакат следует вывешивать непосредственно в месте наложения заземления на токоведущие части электроустановки. Размер плаката 200х100 или 100х50. Материал ПВХ или наклейка на оргалит.

Четвертый шаг. Если некоторые токоведущие части вблизи рабочего места остались под напряжением, то следует выставить ограждение между этими частями и рабочим местом. На ограждениях должны быть вывешены ПРЕДУПРЕЖДАЮЩИЕ ПЛАКАТЫ лицом к рабочему месту.

Размер плаката 300х150. Материал ПВХ или наклейка на оргалит. Существует еще ряд модификаций предупреждающих плакатов:

И

Пятый шаг. Ну и в завершение подготовки рабочего места для однозначного определения места работы применяются ПРЕДПИСЫВАЮЩИЕ ПЛАКАТЫ:

Размер плаката 250х250 или 100х100. Материал ПВХ или наклейка на оргалит. Плакат вывешивается на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места вывешиваются в месте прохода за ограждение.

Данный плакат вывешивается на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту. Ну и в заключении скажу, что на всех электроустановках должен быть нанесен знак электробезопасности для предупреждения об опасности поражения электрическим током:

Размер. Сторона треугольника 25; 40; 50; 80; 100мм, а для дверей помещений 300мм Желаю успехов.

Знаки безопасности электрических установок

27.10.2016

В современном мире участились случаи чрезвычайных ситуаций, связанных с электричеством, которые приводят к серьезным травмам.

И это происходит не из-за того, что нас не предупреждают о наличии каких-либо высоковольтных устройств вблизи, а потому, что мы не замечаем знаки безопасности в силу невнимательности.

На самом деле мы живем в окружении большого количества предупреждающих обозначений, связанных не только с электричеством. Осталось только придавать им особое значение и знать их расшифровку.

Знаки безопасности бывают нескольких видов: предупреждающие, запрещающие, предписывающие, указательные. По принципу монтажа бывают как переносными, так и статичными.

Предупреждающие знаки

Обратите внимание

Цель таких плакатов – предупреждение о нахождении на близком расстоянии токоведущих элементов под сильным напряжением. Размеры плакатов постоянные – 280*210 мм.

К предупреждающим знакам относятся:

“СТОЙ. НАПРЯЖЕНИЕ”: предупреждение о возможном поражении током. Используется в мощных электроустановках как электростанций, так и подстанций.

Также такой знак нередко размещается на ограждениях временного типа вблизи токоведущих частей в закрытых распределительных устройствах, при загораживании проходов в запрещенные зоны, а также на камерах, соседствующих с рабочими местами.

В открытых распределительных устройствах такие плакаты применяются при совершении работ с земли. Они вывешиваются на канатах, определяющих рабочее место, или же на ближайших к токоведущим элементам конструкциях.

“НЕ ВЛЕЗАЙ. УБЬЕТ!”: предупреждение о существующей опасности при подъеме по конструкциям, которые ведут к токоведущим элементам. Располагаются такие знаки на объектах, соседствующих с предназначенным для подъема персонала сооружением.

“ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ”: предупреждение о возможном поражении током во время проведения каких-либо испытаний при высоком напряжении. Вывешиваются такие знаки в подготовительный к проведению испытаний период на устройствах и ограждениях токоведущих частей.

Запрещающие знаки

Роль запрещающих плакатов заключается в полном запрете совершения каких-либо действий, связанных с коммутационными устройствами. Размер таких изображений – 240*130 мм или 80*50 мм.

“НЕ ВКЛЮЧАТЬ. РАБОТАЮТ ЛЮДИ”: запрет на подачу напряжения к рабочему месту. Применяется в электрических установках, напряжение которых может быть как меньше, так и больше 1000 В. Размещаются такие знаки на следующих объектах:

• приводы разъединителей;
• приводы отделителей;
• приводы выключателей нагрузки;
• ключи и кнопки дистанционного управления;
• коммутационная аппаратура: автоматы, рубильники, выключатели (не более 1000 В).

“НЕ ВКЛЮЧАТЬ. РАБОТА ЛИНИИ”: обозначение запрета на подачу напряжения на рабочую линию. Сфера применения аналогична предыдущему знаку. Отличие заключается в том, что размещение плакатов происходит на коммутационных аппаратах, которые при ошибке подают напряжение на воздушные и кабельные линии.

“НЕ ОТКРЫВАТЬ. РАБОТАЮТ ЛЮДИ”: запрет на проникновение в рабочую зону сжатого воздуха или газа. Используется в электрических установках электростанций/подстанций. Развешиваются такие знаки на вентилях и рычагах, которые находятся на воздуховодах и пневматических приводах.

При случайном открытии данных конструкций может произойти подача сжатого воздуха в рабочую зону или же вовсе приведение в действие выключателей/разъединителей. Также плакаты располагаются на различных трубопроводах (водородных, углекислотных и пр.

), которые могут причинить колоссальный вред, если их ошибочно откроют.

Предписывающие знаки

Роль данных плакатов состоит в указании персоналу безопасных мест для работы. Выпускаются такие знаки в двух вариантах размеров: 250*250 мм и 100*100 мм.

“РАБОТАТЬ ЗДЕСЬ”: прямое указание на рабочее место. Сфера применения – электроустановки электростанций/подстанций. Вывешивается такой плакат непосредственно на рабочем месте, а также в открытых распределительных устройствах в области прохода за ограждение.

“ВЛЕЗАТЬ ЗДЕСЬ”: указание на безопасный путь подъема на рабочее место, находящееся на высоте.

Указательный плакат

“ЗАЗЕМЛЕНО”: обозначение недопустимости подачи напряжения в область заземленного участка электрической установки. Такие плакаты выпускаются в двух размерных вариантах: 240*130 или 80*50 мм.

Размещаются такие знаки на приводах разъединителей, отделителей, выключателей нагрузки. Ведь именно при их случайном включении подается напряжение на заземленную часть электроустановки.

Кроме того, плакат “ЗАЗЕМЛЕНО” вывешивается на кнопках и ключах дистанционного управления.

Указательные плакаты

Типичным представителем этой группы является знак «ЗАЗЕМЛЕНО». Он указывает на заземление определенного участка электроустановки и запрещение подачи на него электрического тока.

Местом его расположения обычно служит привод коммутационной аппаратуры. Если одновременно используют запрещающий и указательный плакаты, то последний должен вывешиваться сверху. Размеры по ГОСТу 100х200 или 50х100 мм, с соответствующей шириной каймы белого цвета 13 и 5 мм. Для надписи используются белые буквы, расположенные на синем фоне.

Знак заземления

Электробезопасность 2 группа

5 группа по электробезопасности

Электробезопасность 4 группа

Группы допуска по электробезопасности

Электробезопасность 3 группа

Предупреждающие знаки и плакаты

Все лица из числа обслуживающего персонала рискуют приблизиться на опасное расстояние к токоведущим частям, находящимся под напряжением, даже не подозревая об этом. Исключить подобные ситуации помогут предупреждающие знаки и плакаты, устанавливаемые возле потенциально опасных объектов.

В таких случаях используется знак «СТОЙ! напряжение», сигнализирующий об опасности контакта с электрическим током. Данный плакат является переносным и применяется в оборудовании с напряжением 1000 вольт и при других значениях в большую или меньшую сторону. Стандартный размер – 150х300 мм, конфигурация красной стрелы определена в ГОСТ 12.4.026. По периметру расположена кайма красного цвета шириной 15 мм. Буквы надписи черные, на белом фоне.

Точно такую же функцию выполняет знак «НЕ ВЛЕЗАЙ! убьет».

Плакат «ИСПЫТАНИЕ опасно для жизни» прямо указывает на опасность поражения электрическим током в период, когда проводятся высоковольтные испытания. Он устанавливается на ограждении рабочего места. Габаритные размеры 150х300 мм, по периметру нанесена красная кайма шириной 21 мм. На белом фоне нанесена красная молния и буквы надписи черного цвета.

Такие же предупредительные функции выполняет знак «ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ без средств защиты проход запрещен». Он предупреждает о потенциально опасном воздействии, которому может подвергнуться организм рабочего под влиянием электрического поля. В таких случаях персоналу запрещается передвигаться по объекту без защитных средств.

Располагается в электроустановках с напряжением более 330 кВ на высоте 1,5-2 м. Конкретным местом установки служат ограждения участков с напряженностью электрического поля свыше 15 кВ/м. Размеры по ГОСТу – 100х200 мм, ширина каймы – 10 мм. Общий фон знака – белый, буквы и кайма – красного цвета.

Знаки «ОСТОРОЖНО электрическое напряжение», используемые наиболее часто для предупреждения персонала. Они прямо указывают на опасность поражения электрическим током и выставляются в электроустановках всех классов и подклассов, задействованных на электростанциях и подстанциях. Знак представляет собой равносторонний треугольник со стороной 300 мм

Знак представляет собой равносторонний треугольник со стороной 300 мм.

Такие размеры предусмотрены при его установке на дверях того или иного помещения. Если же знак будет размещаться на машинах, механизмах, использоваться с другим электрооборудованием, его стороны могут быть 25, 40, 50, 80, 100 и 150 мм. Цвет стрелы и каймы черный на желтом фоне. Для его нанесения на бетонные поверхности используется черная краска и трафарет.

Классификация информационных плакатов и знаков

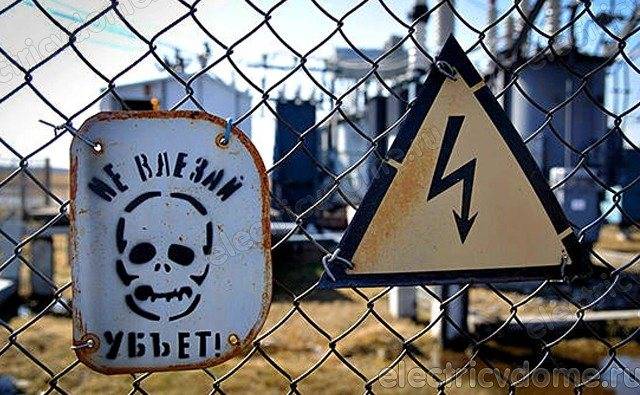

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

1. Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
2. Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
3. Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
4. Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

Вспомогательные таблички

Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

Запрещающие знаки и плакаты

Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

1. Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
2. «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
3. Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
4. Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
5. Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.

Предупреждающие

Предупреждающие плакаты безопасности предназначены для информирования людей о подходе к зоне или оборудованию, где существует возможность поражения электротоком. К этому виду информационных табличек относятся следующие знаки.

1. Плакат с этой надписью вывешивается на месте проведения испытательных работ для электроустановок, находящихся под высоким напряжением. Место работ имеет специальное ограждение, на котором и устанавливается данный знак безопасности.
2. Оповещает персонал и посторонних людей о возможности поражения человека электрическим током при прикосновении к токонесущим элементам оборудования или электрических сетей, которые запитаны опасным для жизни напряжением.
3. Этот знак предупреждает о наличии опасного для жизни напряжения на различных электроустановках и оборудовании. Он является самым распространенным среди всех предупреждающих плакатов электробезопасности.
4. Треугольный знак безопасности постоянного размещения. Устанавливается на дверях различных объектов электроснабжения и предупреждает о наличии напряжения, опасного для жизни человека.

Все предупреждающие знаки и плакаты электробезопасности могут иметь стационарное и переносное исполнение, так же как и запрещающие.

Указательные и предписывающие знаки электробезопасности

Когда нужно сообщить о конкретном месте, где можно проводить работы, о состоянии электроустановки, используют такого рода знаки:

• «Работать здесь!». Непосредственное указание, где рекомендуется находиться в процессе выполнения каких-либо работ.
• «Заземлено». Характеристика состояния оборудования. Знак электробезопасности поясняет, что электроустановка – заземлена.
• «Подключено». Сообщение о том, что на контакты ввода подается электрический ток. И влезать без отключения, ремонтировать нельзя!
• «Токоведущие части». Сообщение о конкретных элементах электроустановки, которые находятся под напряжением.
• «Вращающиеся механизмы». Такие знаки используются для обозначения опасной зоны вращения стационарных станков – фрезерных, токарных, шлифовальных.
• «Высокое напряжение. Не открывать!». Этот знак можно отнести к предупреждающим. Но он также несет в себе указание на то, что нельзя делать, предписывает определенные рамки поведения, выходить за которые категорически нельзя.
• «Линия находится под напряжением». Характеризуется состояние ЛЭП в данный момент.
• «Влезать здесь!». Указатель, куда нужно подыматься, чтобы добраться до своего рабочего места.
• «Подыматься здесь!». Как и предыдущий знак, направляет по безопасному маршруту.
• «Идти сюда!». Знак указывает направление движения, которому нужно следовать в процессе перемещения по опасной территории.

Размеры таблички для знака– 100х100 или 80х200. Обычно это надпись черного цвета внутри прямоугольника на белом фоне.

Таким образом, понимая, о чем говорит нам попавшаяся на глаза табличка, можно сохранить себе жизнь и здоровье, не влезть туда, куда не надо. Электричество – невидимо, тем не менее имеет такую же опасность как землетрясение, наводнение, сильные порывы ветра

И нужно всегда соблюдать осторожность при взаимодействии с ним.

Виды

Насчитывается огромное количество данных объектов. Их специфика зависит от:

1. Назначения.
2. Передаваемой информации.
3. Цвета.
4. Материала изготовления.

На основе этих данных выделяют несколько видов сигнализирующих знаков:

1. Предупреждающие:
   • ярко-желтого цвета. Это обусловлено тем, что данный символ должен быть хорошо заметен и сразу же бросаться в глаза сотруднику;
   • имеют форму равностороннего треугольника, который по краям обведен черным цветом. Внутри такого объекта изображена пиктограмма, которая чаще всего несет в себе информацию о последствиях нарушения норм охраны труда;
   • должны предупреждать сотрудника о наличии опасных факторов, и о том, что лучше всего проявить бдительность и сохранять внимательность, чтобы избежать несчастных случаев.
2. Запрещающие:
   • имеют белый фон, на котором изображена черная пиктограмма. На ней изображено действие, которое полностью запрещено делать;
   • сам сигнальный объект обведен красным, а в середине пиктограмма перечеркнута красной линией, что дополнительно подчеркивает запрет на те или иные действия.
3. Указательные:
   • их форма квадратная или прямоугольная. Сами знаки полностью окрашены в синий цвет;
   • как правило, они не имеют рамки отличного от фона цвета. В середине находится белая пиктограмма, которая указывает на наличие определенного объекта или места поблизости;
   • например, знак со стаканом и столовыми приборами обозначает, что поблизости находится пункт приема пищи. Часто используются в школах для детей.
4. Предписывающие:
   • синего цвета. Возможно наличие белого обрамления;
   • обычно они круглой формы;
   • в центре нанесена пиктограмма, на которой нарисован объект или действие, без которого невозможно выполнять свои обязанности. Например, это может быть указатель о ношении защитной одежды для соблюдения норм электробезопасности или об использовании конкретных приборов.
5. Эвакуационные:
   • имеют зеленый цвет фона, в некоторых случаях на них возможно наличие белого обрамления;
   • в центре знака нарисована пиктограмма, на которой изображено направление движения в случае эвакуации либо наличие запасного выхода;
   • данные указатели в аварийной ситуации помогают сотрудникам как можно скорее сориентироваться и найти путь к выходу.
6. Пожарная безопасность:
   • находятся на ярко-красном фоне. Вокруг них нанесена белая кайма, которая касается всех сторон;
   • по форме они квадратные, в центре нанесена пиктограмма, на которой изображена информация, касающаяся пожарных выходов, направления движения, аварийной лестницы, шкафа и огнетушителя;
   • данные указатели должны висеть непосредственно в месте нахождения оборудования для пожаротушения.

Также существует 8 вид сигнальных объектов — комбинированные и групповые. Все они должны быть урегулированы по ГОСТ 12.4.026-2015.

На данном указателе в центре находится один основной символ, однако помимо него, там присутствуют и другие – дополнительные. Они могут находиться в произвольном порядке, например, снизу, сбоку. Расположение сверху, либо в углу запрещено.

По форме такие указатели прямоугольные, цвет у них белый, пиктограммы нанесены черным цветом. Подобные указатели помогают экономить рабочее пространство за счет уменьшения количества сигнализирующих объектов.

Предусмотрена цветовая классификация знаков. Она заключается в следующем:

1. Информирующие о наиболее опасных ситуациях и условиях, а также строго запрещающие конкретные действия имеют ярко-красный или ярко-желтый сигнальный цвет.
2. Предписывающие что-либо или несущие информационный характер, обозначаются синим цветом. Точно также изображается аппаратура, инструменты, а также спецодежда, требующаяся для работы.
3. Указатели с зеленым цветом, всегда обозначают наличие эвакуационного выхода, а также направления, в которых стоит двигаться, чтобы добраться до него. Они должны быть учтены еще на этапе строительства.

Также на предприятии может быть предусмотрено наличие специальной разметки:

• красная обозначает опасную зону, которую нельзя пересекать, так как это грозит получением травм;
• белая чаще всего разграничивает объекты на предприятии;
• желтая для удобства и скорости движения погрузчика.

Для чего нужны плакаты и знаки электробезопасности

Броские цветные картинки и изображения с пояснительными символами называются знаками/плакатами безопасности. Их задача – предупреждать о потенциальной опасности электрического оборудования. Некоторые из них напрямую запрещают выполнение определенных действий, другие дают информацию, третьи призывают к каким-либо действиям. Рабочий персонал электроустановок всегда должен быть обеспечен средствами защиты и подобными плакатами, что создает максимально безопасные условия труда. Выездные бригады имеют при себе переносные знаки. Их изготавливают согласно ГОСТу без маркировок и нумерации.

Разница между знаками и плакатами

Основное отличие плакатов по электробезопасности от знаков заключается в назначении.

Знаки информируют окружающих о постоянных факторах, например, предупреждают персонал о случайном прикосновении к токоведущим конструкциям. Для их расположения используют специально отведенные места.

Плакаты вывешивают по назначению, в удалённом от опасности месте. Они содержат короткие пояснительные надписи и предупреждают рабочий персонал о возможной опасности. Либо разрешают проведение работ в конкретной зоне.

Валера

Голос строительного гуру

Задать вопрос

Чтобы знаки/плакаты не оставались незамеченными, их обязательно рисуют контрастными либо сигнальными оттенками, плохо сочетаемыми между собой. Например, желтый и чёрный, синий и белый, белый и красный. Такие средства безопасности требуют определенных правил хранения, транспортировки и эксплуатации. Надписи должны быть чистыми, сухими, без видимых повреждений и искажений.

Порядок установки

При подготовке к работе на месте со снятием напряжения в строго определенном порядке специалисты электроустановок выполняют следующие действия:

1. отключают питание и принимают меры по предотвращению его подключения в случайном порядке;
2. устанавливают запрещающий знак/плакат на приводах ручных и дистанционных ключей;
3. проверяют отсутствие напряжения в токоведущих узлах, которые подлежат заземлению для защиты рабочего персонала и прохожих людей от поражения электрическим током;
4. накладывают заземление, и вывешивают указательные таблички с соответствующей надписью «Заземлено»;
5. при необходимости ограждают места возможного проникновения посторонних людей в опасные для жизни зоны;
6. вывешивают предупреждающие и заземляющие плакаты на оставшиеся токоведущие области, по-прежнему оставшиеся под высоким напряжением.

В зависимости от места установки, материалов изготовления, размеров знаки и плакаты должны соответствовать стандартным требованиям.

Требования

Наклейка на металлическом электрощите Знаки электробезопасности производятся из металла или диэлектрических материалов. Их можно прорисовывать краской либо покрывать плёнкой с готовым изображением. В первом случае за основу берут металл.

Если необходимо оставить табличку или знак на поверхности из камня, бетона, дерева, установка изделия, покрытого плёнкой, нецелесообразна, требуемую надпись наносят краской с помощью трафарета. Если это металл, здесь может использоваться клейкая плёнка.

Плакаты и знаки бывают переносными либо стационарными. Переносные средства безопасности устанавливают в разное время и убирают по окончании работ. Стационарные таблички ставят либо рисуют на ограждениях.

Габариты информационных средств передачи могут быть увеличены или уменьшены в соответствии к размерам, прописанным в ГОСТе. Например, кратно двум к одному, четырём к одному. Плакаты старого образца разрешается заменять аналогами по истечении срока годности или по мере изнашивания.

Классификация по назначению

В зависимости от назначения плакаты и знаки классифицируют на несколько больших групп:

• Запрещающие. Накладывают строгий запрет на эксплуатацию коммутационного оборудования, чтобы не допустить случайного подключения напряжения во время проведения ремонтных или монтажных работ.
• Предупреждающие. Устанавливаются в местах повышенной опасности, например, о запрете приближения к зоне электрополя без средств защиты.
• Предписывающие. Задача данных плакатов/знаков – указать персоналу, где находится подготовленная зона, отвечающая всем нормам безопасности.
• Указывающие. Это средства, которые сообщают о наложении переносного заземления.

Запрещающие

Само название таких плакатов определяет их главную цель — это наложение запрета на проведение любых манипуляций с коммутационными устройствами (рубильниками, выключателями и так далее), чтобы при проведении электротехнических работ кто-то случайно не подал электроэнергию в сеть питания электроустановки. По порядку рассмотрим каждый из запрещающих знаков.

1. Знак указывает на зону, где действует сильное электрическое поле, опасное для жизни. Проход через такую зону без специальной защитной экипировки категорически запрещен. Устанавливается знак на открытых распределительных устройствах (ОРУ) с напряжением более 330 кВ и напряженностью электрического поля свыше 15 кВ/метр. Место размещения плаката: ограждение зоны на высоте не менее 1.8 метра.
2. Плакат вывешивается на коммутационных устройствах, таких как рубильники, кнопки, ключи и так далее. Знак запрещает подачу напряжения до окончания проведения профилактических или ремонтных работ. В случае отсутствия элементов коммутации, плакат устанавливается вблизи вынутых предохранителей. Используется для обеспечения электробезопасности на электроустановках с напряжением до 1 кВ и выше.
3. Функции и места установки этого плаката, ничем не отличается от предыдущего знака безопасности. Область использования — подземные кабельные и открытые воздушные линии подачи электрической энергии, на которых выполняются профилактические или ремонтные работы. Плакат запрещает любые манипуляции с коммутационными устройствами до окончания проведения работ и снятия плаката.
4. Этот запрещающий плакат вывешивается на ключах, которые предназначены для управления выключателями на высоковольтных линиях (ВЛ). Функционально знак устанавливает запрет на ошибочное ручное включение питания высоковольтной линии электропередач, в момент проведения на ней профилактических или ремонтных работ, которое могло бы привести к поражению людей электрическим током.

Весь вышеприведенный перечень знаков электробезопасности является запрещающим, так как накладывает запрет на определенные действия. Плакаты могут быть как переносными так стационарными, установленными на постоянной основе.

Другие плакаты и вывески

Помимо обязательных к применению средств защиты от нормативных документов, существует ряд «любительских» знаков и плакатов. Они не являются обязательными, но используются для запрещения или разрешения определенных действий с электрическим оборудованием.

Некоторые из них носят информативный характер и показывают технические характеристики электрической линии или системы.

Вариант шильдика, информирующего о напряжении в сети или электросети – 380 В. Сегодня можно встретить и в частных домах с трехфазными цепями на 380 В

Другие являются вариациями статутных плакатов и содержат запрет или предупреждение.

Некоторые плакаты можно отнести к разряду образовательных. Их размещают не на опасных рабочих местах, а в подсобных помещениях, учебных классах, офисах – как дополнительный учебный материал.

Информация, размещенная на плакате, может быть полезна не только работнику, связанному с электромонтажом, но и обычному обывателю

Иногда они пытаются привлечь внимание, частично используя правила оформления плакатов и добавляя что-то свое:

Галерея изображенийФотографии из Первый знак оформлен по правилам, а второй плакат состоит из двух знаков. Суть та же: высокое напряжение Две пластины были объединены и добавлена ​​информация о напряжении. В результате получился информативный и хорошо заметный плакат. Близость воды и электричества особенно опасна, поэтому дополнительные знаки и плакаты никогда не будут лишними. Традиционно как в России, так и в Европе, плакаты с предупреждением о высоком напряжении часто изображают череп, пронзенный ударом молнии плакаты Предупреждение о высоком напряжении Объявление в зоне ЛЭП Изображение черепа на плакате

Иногда приметы бывают забавными. Но главное, что они выполняют основную функцию – предупреждают или запрещают.

Прочитав информацию на табличке, отдыхать в укромном уголке вряд ли захочется – и здоровье, и природа останутся нетронутыми

Нет ограничений на размещение плакатов с нечетким или неточным дизайном. Здесь применяется принцип «чем больше, тем лучше», потому что речь идет о сохранении здоровья и жизни людей.

Предупреждающие

Предупреждающие плакаты разработаны для информирования людей о риске нахождения вблизи аппаратуры или оборудования, при подаче напряжения на которое можно получить травму. Помимо этого, их вывешивают в ситуации, когда необходимо исключить вероятность активации отделителей, кнопок, выключателей, ключей и других устройств включения на электроустановках, чтобы избежать подачи напряжения на электрооборудование, на котором производятся работы. Также предупреждающие плакаты размещаются во время проведения ремонтных и других работ для напоминания о правилах и требованиях электробезопасности.

Два символа опасности

Постоянный знак, изображаемый в виде желтого равностороннего (36 см) треугольника с черной каймой, на котором изображена черная молния. Служит для оповещения о потенциальной опасности нахождения в определенном месте или предотвращения каких-либо других действий. Вывешиваются на дверях электроустановок и аппаратуры любого класса напряжения, и в охранной зоне кабельных линий.

Постоянный знак, отличающий от предыдущего только белым фоном. Устанавливается с той же целью на бетонных оградительных конструкциях открытых распределительных устройств и ж/б опорах высоковольтных линий электропередачи.

СТОЙ! НАПРЯЖЕНИЕ

Переносный знак прямоугольной формы с черной надписью и изображением молнии (согласно ГОСТ Р 12.4.026). Применяется на электроустановках различного класса напряжения. В условиях проведения ремонтных или монтажных работ — на ограждениях рабочей территории и прилегающих к ней камер.

ИСПЫТАНИЕ опасно для жизни

Плакат переносной с надписью черного цвета и изображением красной молнии на белом фоне с красной каймой. Служит для оповещения о риске травмирования электротоком при проведении испытаний повышенным напряжением. Плакаты располагают во время подготовки к испытаниям непосредственно на аппаратуре и её ограждениях.

НЕ ВЛЕЗАЙ убьет

Переносный знак, говорящий о риске ходьбы и передвижения по конструкциям, ведущим к частям оборудования, находящимся под напряжением. Выполняется в виде черной надписи и красной молнии на табличке белого цвета с красной рамкой.
