Выбор
Ориентироваться при выборе нужно на номинальную мощность. Усредненный показатель – 1 кВт мощности необходимо рассчитывать на 10 м2 дома.
Бренд имеет значение. Поскольку печь-камин – опасное устройство, оно требует соответствия определенным стандартам, что может обеспечить в большинстве случаев только проверенный производитель.
Печь-камин длительного горения серийного производства
Среди предложений на рынке можно выделить несколько. Например, «Группа Мета». Печи представлены под брендом «Аква». Их изготовление происходит по немецким технологиям, используются зарубежные материалы, что позволяет на выходе получить надежные модели. Все изделия адаптированы к непростым российским условиям эксплуатации. Корпус является стальным, покрыт краской.
Готовая фирменная печь-камин
Топка выложена шамотным кирпичом, поэтому обеспечена высокая температурная выносливость, сохраняется тепло. В ассортименте есть модели, выполняющие отопительно-варочные функции. Как отмечалось, они не только отапливают дом по трубам, но и позволяют приготовить покушать. Эти возможности реализуются благодаря использованию топлива одного типа и одного устройства.
Серийная печь-камин
Продукция иностранного производства характеризуется надежностью, качеством, привлекательностью. Можно выделить изделия итальянского бренда Edilkamin. Особенность моделей в том, что они могут сочетаться с солнечными батареями. Некоторые устройства имеют в конструкции вертела, позволяющие еще и готовить пищу.
Печи-камины с водяным контуром MBS (Сербия)
Еще один производитель, заслуживающий внимания, – Sky. Устройства характеризуются топками большого размера, что гарантирует повышенную эффективность. Отделка печи выполнена из нержавейки и глазурованных изразцов. Все модели оснащены дополнительными опциями, упрощающими эксплуатацию, улучшающими применение.
Демонстрация этапов самостоятельного изготовления печи-камина с водяным контуром отопления
Чугунные печи с водяным контуром
Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.
Чугунная печь длительного горения с контуром отпления
Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.
Одна из возможных схем отопления двухэтажного частного дома
Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.
Что нужно учесть при выборе и устройстве печи?
Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.
- Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
- Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
- К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
- Важным моментом является простота в эксплуатации и техническом обслуживании.
- Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
- Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
- Печь должна быть расчитана на длительные период эксплуатации.
- Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.
Монтаж водяного контура
Самое сложное — монтаж теплообменника. Перед его монтажом нужно предварительно произвести прессовку давлением 5-6 бар. Лучший вариант: когда сначала устанавливается теплообменник, а вокруг него выполняется кладка печи. Встроить теплообменник в эксплуатируемую печку очень сложно. В этом случае лучше пожертвовать КПД и установить теплообменник вне печи.
При монтаже нужно оставлять зазоры на температурное расширение между теплообменником и стенками печки не менее 15-20 мм.
Выходные трубы из теплообменника, несущие теплоноситель, присоединяются на резьбу. Устанавливается запорный клапан. Далее выполняется разводка водяного контура в соответствии с разработанным проектом по чертежу. На радиаторы монтируются сливные клапаны. Все фитинги и арматура применяется только с термостойкими уплотнителями.
Схемы водяного отопления.
Одноконтурная система. Нагретая котлом вода поступает последовательно во все радиаторы, поочередно теряя температуру в каждом из них. В-последних она может оказаться уже недостаточно низкой.
Достоинство – это дешевизна схемы. Создается только один контур, трудозатраты и расходы на материалы ниже. Недостаток – неравномерность прогревания, ввиду последовательной схемы. В какой-то мере недостаток устраним принудительной циркуляцией с помощью насоса. Об этом чуть дальше.
Двухконтурная схема. Нагретая вода поступает сразу во все радиаторы параллельно, остывшая течет уже по другому контуру. Установив на каждый из радиаторов краны, получаем возможность исключить любой элемент из системы.
Кирпичная печь
Конфигурация старинной печки мало приспособлена к тому, чтобы совмещать ее с водяными рубашками, баками, трубами, и прочими элементами водяного отопления. Здесь нужны особые чертежи и схемы.
К тому же под кирпичную печь необходимо подводить фундамент, обеспечивать условия для правильной тяги. Эти работы требуют, чтобы мастер имел хорошие навыки каменщика и знания инженера. Иначе вы рискуете отравиться продуктами горения (угарным газом) или попросту развалить дом.
Читайте здесь — Чистка дымохода — пошаговое описание как быстро и просто очистить от сажи дымоход (70 фото и видео)
Печь на газе
Если дом подключен к газовой централи, то для отопления выбирают топку, которая работает от газа. В тепловую камеру топливо поступает через форсунки. Для работы используют электророзжиг или пьезорозжиг. В этом случае система будет зависеть от электросети. В старых модификациях для розжига используют лучину.
Теплообменник выполнен из медной трубки. Из неё сделан змеевик. Трубка находится в камере сгорания. Из неё выводят падающую трубу. По ней пар или вода идёт по магистрали к приборам отопления или к системе «тёплый пол».
Газовые печи для магистрали с паровым отоплением, оснащены расширительным баком, циркуляционным насосом, предохранительными клапанами. Производители предлагают котлы одноконтурные и двухконтурные. Для отопления выбирают печь определённой мощности. В расчёт берутся следующие показатели: на 10 м2 требуется 1 кВт; для северных регионов на 10 м2 рассчитывают 2 кВт.
Паровое отопление может быть выполнено с использование печей различных модификаций. Собрать магистраль обогрева от дровяной печи или от котла, работающего на жидком топливе, можно самостоятельно. Для установки газового оборудования потребуется специалист. Чтобы не допустить аварийных ситуаций, необходимо провести тестирование системы.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.
Объединенная система обогрева бани и дома
Если жилой дом подключен к центральной отопительной системе, рекомендуется установить вспомогательное оборудование для обогрева бани.
Таким образом, теплотрасса от дома к бане – это практичный и экономичный способ отопления жилых и функциональных помещений.
В этом случае подключение бани к отопительной системе из дома проводится через утепленные трубы, проложенные под землей. В бане они подсоединяются к отопительным радиаторам или конвекторам, установленным во всех функциональных помещениях. Для обогрева парилки и моечного отделения используется банная печь.
При небольшом расстоянии от отопительного оборудования, установленного в доме, до банного помещения тепловые потери в подобной системе незначительны.
В этом случае теплотрасса жилого дома может использоваться для дополнительного обогрева бани, способствуя поддержанию комфортного температурного режима в зимний период. Это исключит возможное промерзание канализационных, водопроводных труб и строения.
Выбор подходящей системы отопления зависит от конструктивных особенностей бани и финансовых возможностей владельца.
Некоторые владельцы отдают предпочтение традиционным электрическим или дровяным каменкам, которые обеспечивают мягкий и равномерный обогрев помещений. Другие выбирают комбинированные системы или прогрессивные технологии обогрева.
Но если знать, как сделать отопление в бане, соблюдая правила и рекомендации, эксплуатация постройки возможна на протяжении года при любых климатических условиях.
Сейчас на многих дачах и своих домах ещё осталось печное отопление, но в связи с особенностью отопления как такового полы в доме почти всегда холодные.
В этой статье мы усовершенствуем систему отопления и совместим печку с водяным теплым полом.
Советы по выбору печи
Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.
Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:
- Чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.
- Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.
Пример схемы совместного подключения камина, газового двухконтурного котла и радиаторного отопления
- На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.
- Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.
Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:
- Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².
- Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.
- Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов очищать тяжелее. Для монтажа внутри газохода сварите регистр из профильных труб.
- Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
- Использовать готовые чугунные батареи категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.
Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:
Преимущества и недостатки печи как системы отопления
Несмотря на появление огромного количества технических новинок, предназначенных для отопления жилища, владельцы частных домов все же складывают печь.
Для этого есть несколько существенных причин:
Преимущество печи
- Экономичность. Услуги матера-печника обходятся намного дешевле, чем покупка современного оборудования, его монтаж и обслуживание. Печь можно сложить из кирпича и растворов, оставшихся после строительства дома. Эксплуатация и ремонт таких обогревателей также не требуют больших вложений.
- Высокая степень ремонтопригодности. За многие годы эксплуатации печь для водяного отопления потребует только незначительного косметического ремонта. Это намного проще, дешевле и быстрее, чем везти в сервис дорогостоящее оборудование.
- Вариативность конструкции. Современные мастера могут сложить печь любого размера и формы. Ее можно украсить оригинальным дизайнерским декором, лепниной, раскрасить в разные цвета. Есть даже конструкции, объединяющие в себе печь и камин.
- Атмосфера уюта, характерная только для старинных русских изб с печами.
- Возможность регулировать интенсивность горения в топке.
Скорость и интенсивность прогрева воздуха в помещениях определяется положением специальных заслонок.
Теперь о недостатках, которых тоже много:
- Для получения тепла от печки требуется время. Кирпичная кладка достаточно долго прогревается.
- Большие габариты конструкции отнимают полезную площадь жилых помещений. Печь по определению не может быть маленькой, от ее размеров напрямую зависит и ее эффективность.
- Неравномерное распределение тепла в жилом пространстве снижает уровень комфорта. В непосредственной близости от печи всегда будет намного теплее, чем у стен.
- Пыль, опилки от дров, сажа и зола. В комнате, где расположена топка, придется чаще убирать.
- Наличие открытого огня и сухих дров – это факторы повышенной пожарной опасности. Во время горения топлива за печью придется следить и не отлучаться из дома.
- Возможность попадания угарного газа в жилые помещения при неправильной эксплуатации печи.
Печное отопление с водяным контуром
Устранить некоторые недостатки печного отопления помогает устройство водяного контура. Система трубопроводов и радиаторы равномерно распределяют тепло по комнатам, прогревают полы и самые дальние уголки.
Основное отличие, оно же преимущество кирпичной кладки перед современными котлами – прогревание самой конструкции. Стенки печи тоже отдают тепло, поддерживая высокую температуру теплоносителя и окружающего воздуха в течение некоторого времени даже после прогорания дров.
Зачем нужен регистр?
Правильная кладка печи
Регистр – важная часть любого отопительного контура с жидким теплоносителем. Потребуется он и в печном отоплении. Регистр представляет собой теплообменник (змеевик), установленный над печью. Именно в нем будет происходит нагрев и равномерная циркуляция воды.
Размер и форма регистра зависят от рабочих параметров контура, чаще всего деталь изготавливают на заказ из коррозионно устойчивой листовой стали. Этот материал легко обрабатывать, чистить от сажи и накипи, а высокий коэффициент теплопроводности обеспечивает хороший прогрев воды в системе. Можно собрать теплообменник из старых труб, а домовитые хозяева даже изготавливают его своими руками.
Особенности проектирования печного отопления с водяным контуром
Как уже говорилось выше, печь с водяным котлом – довольно опасная конструкция. Составлением проекта должен заниматься специалист, способный учесть все тонкости.
Вот наиболее важные моменты:
Проектирование печного отопления с водяным контуром
- Отопление лучше проектировать до начала строительства дома, чтобы продумать наиболее оптимальную планировку жилого пространства. Печь располагают как можно ближе к центру, обеспечивая свободный доступ к топке. Не рекомендуется размещать лицевую часть конструкции в комнате, лучше вынести ее в прихожую или межкомнатный коридор.
- При близком расположении печи и межкомнатных перегородок стоит предусмотреть между ними воздушный зазор или вентилируемый отступ, чтобы деревянные конструкции не перегревались. Для большей безопасности можно выложить перегородки со стороны печи кирпичом или выполнить облицовку из огнестойких материалов. Это снизит пожароопасность отопительной системы.
При составлении проекта производят тепловые расчеты для регистра, чтобы определить его основные параметры. Под конкретный теплообменник в последствии легче складывать печь. Можно поступить и наоборот – сначала выполнить кирпичную кладку, а потом установить змеевик. Но такой процесс будет более длительным и сложным.
Змеевики из листовой стали
Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.
Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.
Теплообменник из листовой стали
Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.
В этом случае варочную плиту можно размещать прям над поверхностью регистра.
Схемы для возведения печи отопления
Схема печи с варочной поверхностью
Прежде всего необходимо определиться с функциональными возможностями будущей печи. Будет ли она служить только для нагрева теплоносителя или иметь другие возможности. Чаще всего кирпичная печка с водяным отоплением делается вместе с варочной поверхностью, что очень актуально для загородных домов.
Также дополнительно рекомендуется сделать сложную систему дымоходных каналов. При прохождении по ним горячих угарных газов будут нагреваться стенки, а тепло передаваться в помещение. Однако они могут занимать до 70% от всего объема печи, что не всегда возможно для домов с небольшой площадью.
Порядовка простой печи
Как сделать отопление от печки «с нуля» своими силами? Прежде всего нужно определиться с ее месторасположением. Боковые стенки конструкции будут аккумулировать тепло и передавать воздуху в комнате. Только тогда отопление частного дома от печки будет по-настоящему эффективным.
Теплообменник должен располагаться в топочной камере в ее задней части. Его необходимо изготовить самостоятельно или заказать по чертежам. Увы, но отопление частного дома от печки не имеет заводских теплообменников. Их конфигурация полностью зависит от конструкции печи, ее размеров.
Пример банной печи
После выбора определенной схемы можно приступать к строительству печи. Оптимальным вариантом будет приобрести уже готовую стальную модель и обложить ее защитным слоем огнеупорного кирпича. Но если нужно действительно большие и мощные печки для дачи с водяным отоплением – рекомендуется сделать ее самостоятельно.
Строительство печки для отопления дома на дровах начинается с возведения фундамента. Он не должен быть привязан к общедомовому. Для этого нужно залить бетонную стяжку в грунте, а ее высота должна быть выше уровня пола на 5-7 см. Затем можно приступать непосредственно к возведению конструкции:
- Согласно выбранной схеме укладываются первые ряды до зольника.
- Устанавливается дверца поддувала и облаживается кирпичом. Ее стандартный размер равен 19,5*24 см, изготавливается из чугуна.
- По такому же принципу делается камера сгорания.
- Дымоход лучше всего установить готовый круглого сечения. Так паровое отопление от печки будет эффективнее – отсутствие вихревых потоков газа не скажется на тяге.
Для топочной укладки камеры и зольника лучше всего использовать шамотный огнеупорный кирпич. Облицовку печи можно выполнить обыкновенным силикатным, так как он обладает хорошей теплоемкостью.
Достоинства и недостатки системы подогрева пола
Водяной теплый пол в бане от печки отличается рядом преимуществ:
- ни один из элементов обогревающей сети не будет создавать электромагнитные волны, как это происходит с электрической системой;
- конструкция является экологически безвредной для человеческого организма;
- в бане постоянно поддерживается оптимальный микроклимат;
- за счет использования воды в качестве теплоносителя, подогреваемой от общей печи, создается неплохая экономия на обогреве.
К сожалению, система имеет и некоторые отрицательные моменты:
- зимой из системы обогрева необходимо сливать воду, чтобы она не замерзла и не повредила трубы. Или придется постоянно протапливать печь, что также не совсем удобно и порой даже затратно. В таком случае многие хозяева идут на хитрость – вместо воды в систему заливают антифриз;
- на подогрев аккумуляторной емкости затрачивается много тепла. По этой причине печь начинает хуже обогревать парилку и помещение для помывки;
- теплый пол в бане от печки – схема сложная, охватывающая своим прохождением под полом все помещения. Это требует солидного объема носителя тепла, время на его подогрев возрастает;
- установив такую систему подогрева, полы придется защищать от намокания. Дело в том, что влага, дойдя до утеплительного слоя, сделает его низкоэффективным.
1 Воздушное отопление
Для начала следует отметить, что не только люди, уже владеющие печками, переделывают их под отопительные системы, но и в частных новых домах устанавливают такое оборудование. Связано это с дешевизной дров, хотя в хорошо продуманной схеме печного отопления можно топить и другими видами твёрдого топлива, к примеру, опилками, топливными брекетами или углём.
Печка без водяного контура может прогревать ограниченное пространство в комнате. Но даже установив такое дополнение, конструкция не сможет обеспечить максимального захвата здания, что и является основным недостатком этой системы. Это касается только системы воздушного типа, поскольку альтернативой является водяная схема, которая полностью может обеспечить отопление в доме любой квадратуры и этажности (при правильном конструировании и монтаже всех необходимых комплектующих).
В связи с этим и не рекомендуется устанавливать такие системы в больших зданиях, поскольку такой теплоноситель не имеет способности долго сохранять тепло. Используя в этой схеме воздуховоды, можно достичь максимально эффективного распространения воздуха по всему помещению.
Ёмкость для нагрева воздуха располагается сверху топки. Соответственно, воздух будет нагреваться максимально эффективно. Как известно, сверху печка нагревается больше, чем в остальных её частях. Кроме того, тепло будет передаваться и из дымохода таким образом.
Циркуляция теплоносителя происходит естественным путём. Но для более высокой эффективности работы системы некоторые умельцы устанавливают вентиляторы. Таким образом, скорость его движения будет быстрее, соответственно, он будет менее остывать при выходе из воздуховода.
Естественная циркуляция является последствием разной плотности горячего и холодного воздуха в системе. При попадании в камеру нагрева холодный воздух вытесняет горячий. Но при этом могут возникнуть проблемы, так как при естественном (очень медленном) движении теплоноситель может сильно нагреваться. Во избежание появления таких сложностей и устанавливаются вентиляторы или другие электрические комплектующие.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления

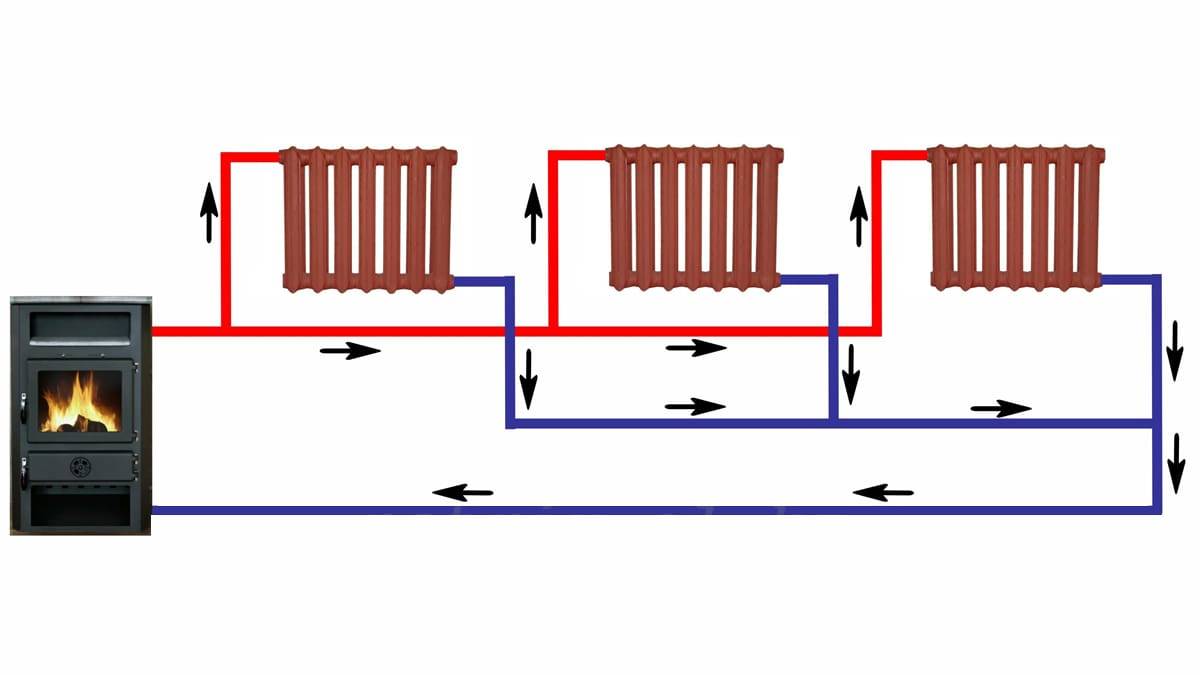

Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

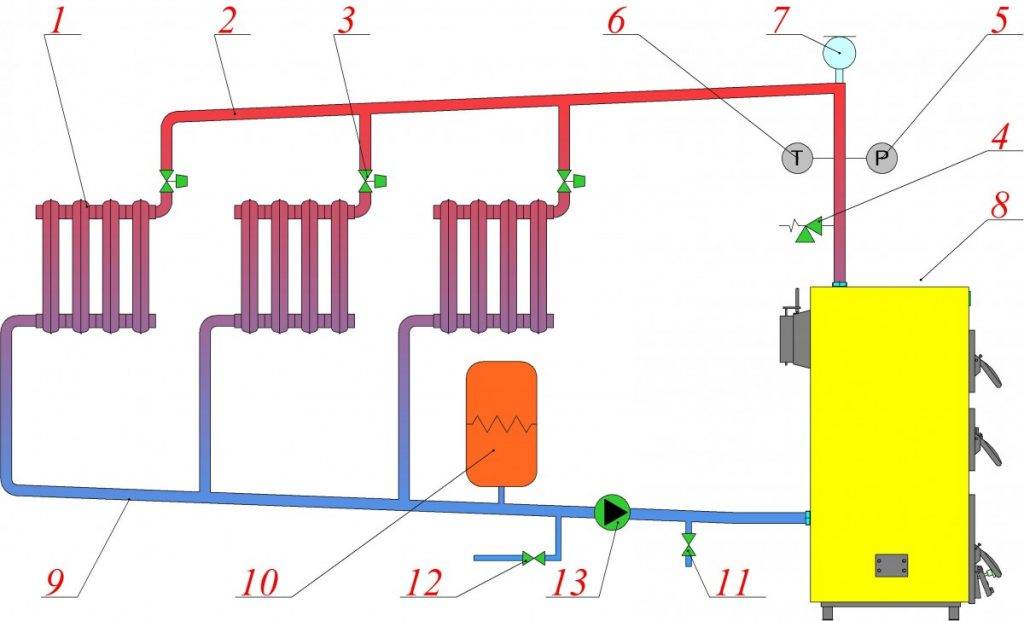

Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Устройство и принцип работы системы водяного отопления частного дома
Перед тем, как выполнять монтаж отопления своими руками следует разобраться с принципом действия автономного обогрева. Используется два типа циркуляции теплоносителя: естественная и принудительная. Принцип работы обеих одинаковый – вода нагревается в котле, после чего по трубопроводу поступает в радиаторы. Горячая жидкость выталкивает из батарей холодную. Радиаторы разогреваются и отдают тепло в воздух.
Вытесненная из батарей вода поступает в котел, где нагревается и поддается дальнейшей циркуляции. Попадая в радиаторы, она замещает пространство и разогревает батареи. В результате такого круговорота, в системе постоянно циркулирует жидкость, разогревающая элементы отопления. Избыток горячих теплоносителей поступает в расширительный бак, а после охлаждения – обратно в магистраль. Процесс прерывается тогда, когда котел прекращает работу.
Естественная циркуляция воды достигается за счет применения труб разных диаметров и монтажа магистрали под наклоном. Обогревающая жидкость в отоплении двигается под действием гидростатического напора, который возникает в результате различной плотности горячих и холодных веществ. Скорость потока воды зависит от циркуляционного давления, на которое влияет:
- Диаметр труб магистрали
- Угол наклона подающего трубопровода
- Количества изгибов и поворотов
- Высота расположения батарей и котлов
- Количество запорной арматуры
Преимуществом гравитационных магистралей является энергетическая независимость, долговечность. Недостаток естественных систем – обязательно строгое соблюдение технологии монтажа, медленный и неравномерный обогрев радиаторов.
Для принудительной циркуляции используется насос центробежного типа, который устанавливается в трубопровод обратного движения. Электродвигатели перемещают жидкость, не создавая большое давление в трубах. Применение насосов позволяет увеличивать протяжность магистрали, использовать трубы одинакового диаметра, создавать нестандартные схемные решения. Недостаток принудительной циркуляции – энергетическая зависимость.
Внимание! При работе котла во время непредвиденного отключения электроэнергии, горячая жидкость прекращает движение и закипает, что чревато серьезными последствиями
