Парокапельный аппарат – новый лидер среди обогревателей

Современные нагревательные устройства – парокапельные обогреватели

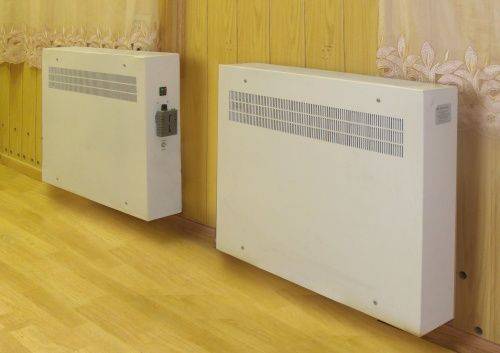

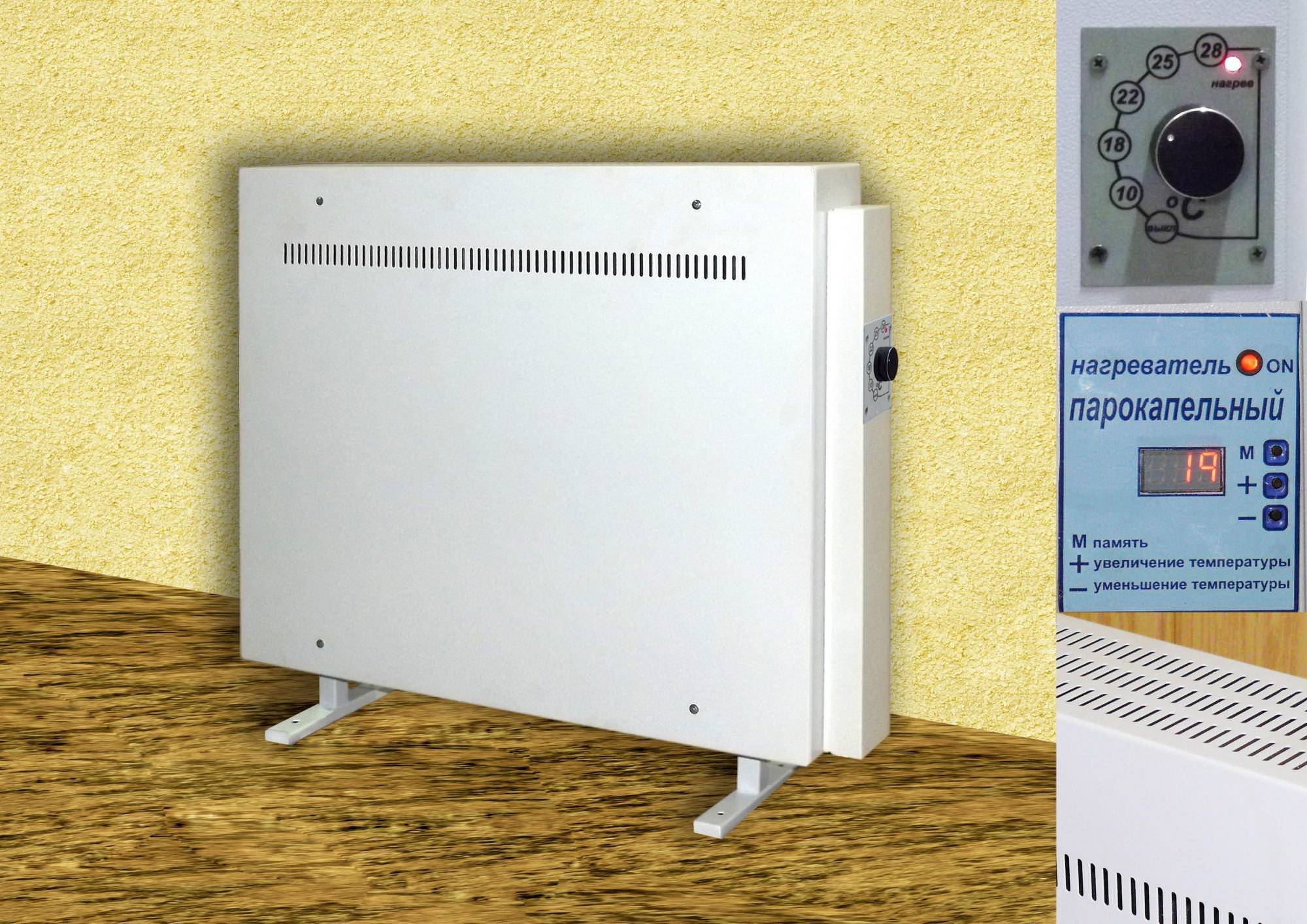

Электрообогреватель парокапельного типа

Электрические нагревательные приборы всегда были востребованы. Отсутствие других видов топлива и наличие электроэнергии во всех регионах страны, даже в самых отдаленных поселках, сделало их очень популярными в недавнем прошлом. Сегодня многое изменилось, ведь среди всех видов энергоносителей электрический ток самый дорогой. Это и стало отпугивать потребителей от покупки электрических обогревателей. Им требовались более экономичные варианты. И они себя не замедлили ждать, сегодня на рынке можно приобрести электрообогреватель парокапельного типа. Что это такое, как он работает, и в чем заключается его экономия? На эти и другие вопросы будем отвечать в данной статье.

Во-первых, начнем с того, что парокапельный обогреватель – это современный аппарат теплообменного типа, который очень сильно отличается от всех известных электрических отопительных приборов. Принцип его работы заключается в том, что в системе прибора присутствует вода, которая нагревается с помощью электроэнергии. При этом водяной контур является полностью закрытым. Получается достаточно простая, но эффективная схема теплоотдачи:

  • Вода с помощью электрического тока нагревается.
  • Происходит превращение жидкости в пар.
  • Последний конденсирует и возвращается обратно в систему с жидким наполнителем.
  • И весть процесс повторяется заново.

При этом сразу же используются два вида тепловой энергии: от нагретого теплоносителя и от процесса конденсации пара.

По сути, парокапельный обогреватель – это своеобразный тепловой аккумулятор, который концентрирует в своем объеме жидкий теплоноситель с достаточно высокой температурой.

Даже после отключения электроэнергии теплоноситель еще долго выделяет тепло. Это и есть основная отличительная черта данного вида обогревателя от всех остальных электрических аналогов, которые тут же остывают, если их отключить от сети переменного тока.

Хотелось бы добавить, что температура теплоносителя внутри парокапельного электрообогревателя составляет плюс 90-120С. Эти современный отопительные агрегаты снабжаются производителями высокоточными автоматическими блоками, с помощью которых можно регулировать температурный режим и саму работу аппарата. Управление автоматикой несложное, самостоятельно разобраться в ней будет нетрудно. Если возникают какие-то проблемы, то можно преодолеть их, изучив инструкцию, приложенную к сопроводительным документам.

https://youtube.com/watch?v=6FZ1X1JDONY

Преимущества парокапельного электронагревателя

Такое устройство целиком безопасно переносит заморозку жидкости-теплоносителя. После повышения температуры до плюсовых значений, вода просто оттаивает. После этого нагревателем можно пользоваться в обычном режиме. Кроме этого, устройство имеет такие преимущества:

  1. Безопасность заморозки позволяет использовать подобные аппараты в нежилых помещениях, которые вы нечасто посещаете в холодное время года: дача, гараж, мастерская, лоджия и т.п.
  2. Герметичность конструкции и отсутствие в середине кислорода препятствует ржавлению обогревателя изнутри.
  3. Даже самые производительные парокапельные электрообогреватели имеют относительно небольшую мощность. Это вместе с малым количеством используемой воды сводит к ничтожному минимуму вероятность самопроизвольного взрыва.
  4. Долговечность. Нагреватель в среднем служит порядка 30 лет.
  5. Не обезвоживают воздух в комнате. Это же свойство позволяет устройствам работать более эффективно в качестве теплоаккумуляторов.

    Сравнение парокапельных обогревателей (слева) и обычных электрических (справа)

  6. В случае полного оборудования жилья парокапельными нагревателями, вы сможете контролировать температуру в отдельных комнатах буквально вручную. Например, убавить нагрев на солнечной стороне или в комнате, где бываете редко. Это позволит экономить электроэнергию и подстроить атмосферу в доме под собственные предпочтения.

Внимание! Кроме прочего, парокапельный тип нагревателя используют в качестве второй линии отопления для усиления одной из традиционных систем обогрева

Преимущества

Из числа всех преимуществ применения для обогрева парокапельного обогревателя можно выделить основные:

  1. При своей работе не влияют на окружающую среду, сохраняя ее безопасной для проживания.
  2. Замораживание отсутствует.
  3. Исключена вероятность взрыва.
  4. Исключена вероятность появления течи.
  5. Не производят при работе вредных веществ, которые могут загрязнять окружающую среду.
  6. Исключена возможность попадания пылевых частиц, соответственно не возникает неприятный запах от устройства.
  7. Работа оборудования происходит по принципу конвектора, воздух при этом не изменяет свою влажность.
  8. Обеспечивают экономию до 50% в сравнении с иными способами и источниками отопления, работающими от электричества.
  9. Не требуют для эксплуатации устанавливать газовые счетчики или воды, а также тепловых счетчиков.
  10. Обладают экологической безопасностью.
  11. Качественная работа по обогреву может производиться без постороннего наблюдения и контроля, что позволяет отоплению работать автономно без присмотра.
  12. Установка проводится непосредственно там, где необходима тепловая энергия.
  13. Может служить без аварий и поломок на протяжении 30 лет беспрерывного использования.
  14. Обладает функцией, благодаря которой можно регулировать нужный уровень температурного режима в каждом помещении индивидуально. Имеет для этих целей электронный блок управления.

Приобретая парокапельный обогреватель можно не только обеспечить стабильное тепло в своем доме, но и существенно сэкономить средства на отопление. Кроме того, такое оборудование способно длительное время не беспокоить хозяев ремонтом и обслуживанием, что создает дополнительные удобства в пользовании.

Воздушно-отопительный агрегат – виды, технические характерис

Отопление ПЛЭН – характеристики инфракрасного отопления, сто

Отопитель планар – техническое устройство и инструкция по мо

Воздушно-отопительный агрегат – виды, технические характерис

Отопление ПЛЭН – характеристики инфракрасного отопления, сто

Отопитель планар – техническое устройство и инструкция по мо

Вихревой теплогенератор своими руками – схема сборки + Видео

Газовая пушка своими руками – инструкция по сборке + Видео

Электрические настенные обогреватели -цены и характеристики

Микатермический обогреватели – принцип работы, модели и цены

Карбоновый обогреватель – принцип работы и цены на популярны

Нагреватель парокапельный, отзывы о котором вам наверняка будет интересно прочесть перед приобретением оборудования, представляет собой современный агрегат теплообменного типа, который сильно отличается от известных отопительных приборов. Принцип его функционирования заключается в том, что в системе присутствует вода, которая нагревается посредством электроэнергии. Водяной контур при этом является полностью закрытым. Это позволило создать достаточно простую, но очень эффективную схему теплоотдачи.

Техника безопасности

Любое самодельное или фабричное устройство, особенно работающее от электрического тока, несёт угрозу жизни и здоровью людей. Поэтому при его изготовлении следует предусмотреть все возможные аварийные ситуации и постараться снизить риск их возникновения.

Чтобы обезопасить себя от неприятных ситуаций, необходимо соблюдать правила безопасности

Основные меры безопасности при эксплуатации парокапельных батарей:

Перед включением устройства необходимо подробно изучить принцип его работы.
Запрещается пользоваться обогревателем при напряжениях, которые не соответствуют техническим характеристикам аппарата.
Не рекомендуется накрывать или загораживать прибор каким-либо предметом

Такая неосторожность может вызвать перегрев и поломку.
Нельзя ставить парокапельный обогреватель рядом с предметами мебели. Большая температура способна нанести им вред и испортить внешний вид.
Категорически запрещается использовать устройство в помещениях, где хранятся краски, топливо и другие легковоспламеняющиеся материалы

Пренебрежение этим правилом может привести к возгоранию и всем серьёзным последствиям, связанным с ним.
Во время работы прибора нельзя прикасаться к нему руками. В противном случае есть высокая вероятность получения ожога от горячей поверхности.
Если необходимо переместить аппарат в другое место, то предварительно нужно отключить его от электросети и охладить до комнатной температуры.
Запрещается сушить одежду на обогревателе.
Следует избегать попадания любых посторонних предметов во внутреннюю часть устройства.
Использовать обогреватель можно только далеко от воды. Кроме этого, следует предотвратить даже самое небольшое воздействие влаги. При случайном попадании воды на прибор нужно немедленно обесточить его, а только потом удалять жидкость.
Запрещается включать в розетку парокапельный обогреватель, у которого повреждён шнур или вилка. В противном случае есть вероятность поражения электрическим током.
Не рекомендуется пользоваться удлинителями.

Подробнее о парокапельном нагревателе:

Парокапелный обогреватель — это полезное и нужное в хозяйстве устройство. С его помощью можно быстро обогреть помещение и сделать пребывание в нём максимально комфортным. Кроме этого, можно смастерить такое устройство своими руками. Это не только сэкономит денежные средства, но и позволит получить опыт подобной работы, который может понадобиться в будущем.

Общее описание

Парокапельный нагреватель, отзывы о котором вы можете прочесть ниже, по сути, является тепловым аккумулятором, который концентрирует жидкий теплоноситель с высокой температурой. Даже если электроэнергия будет отключена, теплоноситель станет выделять тепло в течение некоторого времени. Это и является основной отличительной особенностью описываемого вида обогревателя от других электрических аналогов, которые остывают после отключения от сети переменного тока. Парокапельный нагреватель имеет внутри теплоноситель, температура которого может изменяться в пределах от 90 до 120 градусов. Данные современные устройства имеют высокоточные автоматические блоки, посредством которых можно корректировать температурный режим и работу аппарата. Автоматика поддается управлению довольно просто, пользователь сможет самостоятельно разобраться в ней.

Видео по теме “Как сделать солнечный коллектор нагреватель воды для дома”

В состав беструбных систем отопления парокапельного типа входит расчетное количество нагревателей, которые подключаются в электрическую сеть, регулируемую при помощи электронного управления.

Для отопления жилого дома площадью 300 кв.м. потребуется около 15 парокапельных обогревателей.

Парокапельный обогреватель считается современным аппаратом теплообмена, который обладает уникальными свойствами. Его конструкция во многом отлична от уже известных традиционных моделей устройств по обмену тепла.

Схема парокапельного нагревателя.

По своему принципу парокапельный нагреватель представляет циклическое замкнутое образование энергии электрической системы путем теплового нагрева воды в больших объемах, вскипание которой приводит к появлению пара, который конденсируется, стекает и снова преобразуется в пар.

Данная конструкция парокапельного нагревателя служит отличным видом теплоаккумуляторов. В процессе длительного применения тепло потом выделяется очень длительное время и после выключения всей системы. Тепло выделяется при отключенном состоянии нагревателя, внутри которого выдерживается температура примерно на рубеже около 90-1200 °С.

Парокапельный нагреватель служит основой для отопительной системы с электронным управлением. Такая основа подразумевает возможность того, что управлять отоплением сможет сам жилец.Преимущества нагревателя парокапельного

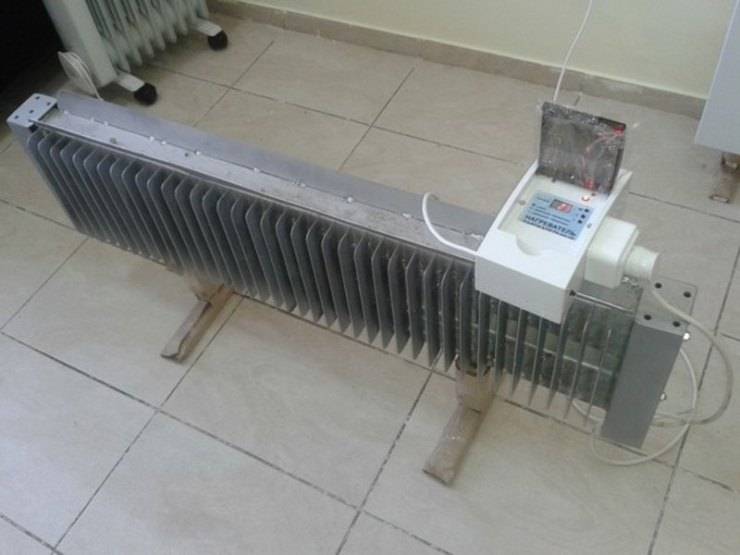

Парокапельный обогреватель своими руками

Экология потребления.Усадьба:Нетрудно собрать надежный парокапельный обогреватель своими руками при наличии желания и материалов, что позволит дешево обогревать небольшие здания.

Или можно сделать печь, которая работает на отработанном масле, она тоже отличается большой экономией и надежностью.

Оба варианта рассмотрены ниже, где указаны их принцип работы, достоинства и процесс создания.

Нетрудно собрать надежный парокапельный обогреватель своими руками при наличии желания и материалов, что позволит дешево обогревать небольшие здания. Или можно сделать печь, которая работает на отработанном масле, она тоже отличается большой экономией и надежностью. Оба варианта рассмотрены ниже, где указаны их принцип работы, достоинства и процесс создания.

Устройство парокапельного обогревателя

Парокапельный обогреватель

Парокапельный обогреватель (ПКН) является беструбной системой отопления, в конструкции которой имеется некоторое число нагревателей, работающих от электричества.

Это один из современных аппаратов отопления, работа которого основывается на теплообмене. Принцип работы его заключается в циклическом превращении электрической энергии в тепловую.

Если детальнее разбирать процесс, то парокапельный нагреватель — это герметичная трубка, внутри которой находится определенное количество воды. При включении нагревателя вода начинает испаряться, превращаясь в пар и поднимаясь.

Данный обогреватель имеет немаленький список преимуществ, в который входят следующие пункты:

Можно как приобрести такой агрегат в специализированном магазине, так и собрать своими руками.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www..com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

ПНК собственноручно

Для его изготовления нужно подготовить такие материалы:

Корпусом обогревателя будет отрезок трубы. Ее нужно герметично заварить с одной стороны и так же герметично закрыть крышкой с другой. К крышке должна быть присоединена трубка небольшого диаметра, через которую будет происходить заполнение, а на нее же устанавливается вентиль для контроля газов, скопившихся в системе.

Нагреватель делается по схеме, приведенной на фото 1. К нему применяется фитиль, который чаще всего выполнен из нержавеющей проволоки. Он делается в виде сетки, где все части проволоки привариваются.

Очень часто сборка подобного агрегата вызывает различные сложности у неопытных людей, особенно сборка нагревателя по схеме. Поэтому при наличии каких-либо сомнений лучше отказаться от идеи или проконсультироваться со знающим человеком, изучить все нюансы и только потом приступать к работе.

Буржуйка на отработанном масле

Широко популярны печи, работа которых осуществляется на отработанном моторном или трансмиссионном машинном масле. Плюсы таких печей — это надежность, экономичность в плане расхода и непотребности отработанного масла. Самой экономичной считается капельная печь из-за особенностей подачи горючего, но ее сложно сделать собственными силами.

Печка-капельница

Печка-капельница работает благодаря тому, что воспламененная отработка в первом баке выделяет горючие газы, которые смешиваются во втором баке с воздухом и повторно воспламеняются, достигая очень больших температур (около 800°С).

Для автоматизации процесса и создания капельной системы нужно профильтровать отработку, прогнав ее через шланг, на конец которой установлен автомобильный фильтр полной фильтрации.

Также нужно подобрать топливный насос, который будет подавать нужное количество топлива. Можно использовать кусок шланга от капельницы с регулятором, надеть его на нижний штуцер и контролировать подачу топлива.

Капельная печь тоже может использоваться для нагрева воды, если в верхней части организовать теплообменник со съемной емкостью. Такая печь-капельница может использоваться и для отопления помещения, если подключить к ней водяную отопительную систему дома и снабдить ее насосом для циркуляции воды по системе.

Стоит упомянуть о таком обогревателе, как печь на солярке. Часто применяется в домах, где невозможно реализовать другой вид отопления. По характеристикам печь на солярке схожа с газовым котлом.

Печь на солярке дороже и в создании тяжелее, поэтому вышеописанные конструкции являются неплохими ее альтернативами. опубликовано econet.ru

Какими плюсами и минусами обладает парокапельное отопление

Выше мы перечислили главные положительные стороны системы, но можно указать еще некоторое количество преимуществ.

Например:

  • Благодаря тому, что внутри агрегата находится небольшое количество носителя тепла, аппарат быстро нагревается;
  • Небольшое количество жидкости не приведет к тому, что агрегат замерзнет или выйдет из строя;
  • Обогреватель может работать даже в холодной комнате, после того как установка будет включена, лед растает и работа будет проведена в стандартном режиме;
  • Благодаря тому, что внутри отсутствует кислород, установка полностью защищена от коррозии;
  • Срок эксплуатации такого нагревателя, при правильном использовании может превышать 30 лет;
  • Агрегат не нуждается в установке, его можно в любой момент перенести в другое помещение;
  • Для работы аппарата потребуется только розетка.

Изготовители данного прибора заявляют о полной безопасности тепловой трубки. Однако конструкция не предусматривает клапан сброса. Поэтому никто не может сказать, как именно себя поведет нагреватель в том случае если, термозащита не сработает. Еще к одному отрицательному свойству можно отнести его завышенную цену и сложный ремонт.

Устройство и принцип действия отопителей парокапельного типа

Этот вид обогревателей относится к группе «электрические конвекторы», то есть, к отопительным приборам, работа которых инициирует в отапливаемом помещении конвективные потоки воздуха – контактирующая с корпусом агрегата воздушная среда нагревается и поднимается вверх, замещаясь более холодной.

Инициируемое настенным обогревателем движение конвективных потоков

Основой конструкции отопителей парокапельного типа является ТЭН игольчатого типа. Трубчатый нагреватель вмонтирован в нижнюю часть герметичного чугунного, стального или алюминиевого резервуара с водой, этанолом или метанолом, залитых выше уровня расположения ТЭНа, игольчатая конструкция которого не требует для этого большого количества жидкости.

Схематичное изображение действия парокапельного отопителя в разрезе

Ёмкость в корпусе ПКН установлена под наклоном – отклонение плоскости её основания от горизонтали составляет приблизительно 20 градусов.

При включении прибора в сеть вода в течение нескольких минут нагревается ТЭНом до температуры кипения и начинает испаряться, заполняя свободный объём ёмкости паром.

Горячий пар под давлением, контактируя в верхней части резервуара с металлическими стенками, конденсируется на них с выделением тепловой энергии. Благодаря высокой теплопроводности металла, тепло передаётся ближайшим к обогревателю слоям воздуха, инициируя в помещении конвекцию, а конденсат в резервуаре стекает по наклонным стенкам в его нижнюю часть и, вновь нагреваясь ТЭНом, опять испаряется.

Схема циркуляции теплоносителя в парокапельном обогревателе

Таким образом, в процессе теплопередачи участвуют два теплоносителя – вода и пар, но температура жидкости не превышает 100 градусов, а пар в резервуаре может нагреваться до 120, поэтому верхняя часть ПКН во время работы всегда горячее.

Для повышения интенсивности теплообмена в большинстве моделей ПКН верхняя часть резервуара с жидкостью выполнена в виде многосекционных блоков из узких секций с дополнительным наружным оребрением, что в разы увеличивает площадь теплоотдачи.

Важно! Объём резервуара парокапельного обогревателя, свободный от жидкости, заполнен техническим вакуумом, поэтому переход теплоносителя из жидкого состояния в пар при нагревании происходит минуя процесс кипения, то есть бесшумно

Преимущества и недостатки устройства

Электрический нагреватель парокапельного типа обладает рядом следующих достоинств:

  • Внутренняя поверхность стального корпуса не подвержена коррозии, так как нет постоянного притока воздуха,
  • Замкнутый цикл работы не требует постоянного пополнения теплоносителем из-за утечек и испарения,
  • Аппарат не подвержен размораживанию из-за малого объема воды и наличия свободного пространства для расширения льда при оттаивании,
  • Обогреватель не подвержен аварийному разрыву – производители проводят точный расчет количества воды, которое не приведет к образованию избыточного давления при парообразовании и расширении среды,
  • Использование теплоты фазовых состояний позволяет реже включаться нагревательному элементу – это дает экономию в потреблении электрической мощности,
  • В отличие от многих типов электрических обогревателей, работа которых основана на использовании элементов накаливания, нагреватель этого типа не сжигает кислород,
  • Температура прибора не достигает величины более 120 градусов (у спиральных элементов температуры достигают значения от 400 до 850 градусов Цельсия),
  • Комплекс прост в установке и монтаже,
  • Обогреватель оборудован электронной системой управления, прост в управлении, имеется возможность задания необходимой температуры в помещении,
  • Работа нагревателя характеризуется экологичностью и отсутствием отходов,
  • Продолжительный срок службы – до тридцати лет,
  • Парокапельный обогреватель обладает некоторой мобильностью – переустановка на новое место не займет много времени и не требует специального оборудования и навыков.

Можно выделить и некоторые недостатки в устройстве электрического парокапельного нагревателя:

  • Отсутствие предохранительных устройств – отказ автоматики может привести к бесконтрольному повышению давления и разрыву теплообменника,
  • Сложность ремонта,
  • Отсутствие гарантированной герметичности рабочей камеры из-за наличия съемной крышки устройства,
  • Зависимость работы устройства от наличия электрической энергии,
  • Высокая стоимость энергоносителя.

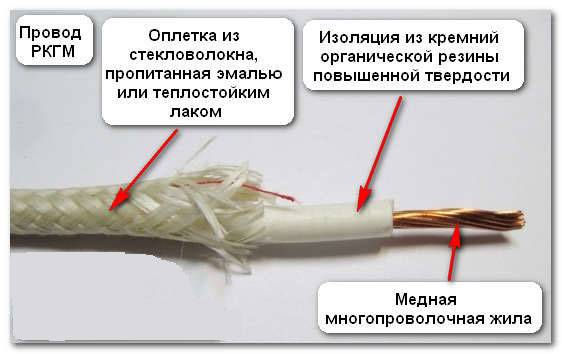

Как сделать обогреватель из греющего кабеля

Наличие внешней изоляции на нагревательном элементе упрощает сборку обогревателя. Из-за отсутствия прямого контакта токоведущих жил с основой, в качестве последней можно использовать даже металлический каркас. То есть, не обязательно делать намотку на керамогранит, асбест или другой диэлектрик.

Основой можно использовать прямоугольную алюминиевую рамку. В противоположных частях сверлят отверстия, протягивают нагревательный элемент. Нити сильно не натягивают, дают маленькое провисание.

Основой самодельного обогревателя можно использовать рамку из алюминиевых уголков

Если греющий резистивный кабель двухжильный, с одной стороны токоведущие жилы соединяют, ставят фасонную заглушку. На другом конце к жилам подсоединяют сетевой провод. Для регулировки температуры систему оснащают датчиками, ставят регулятор.

Одножильный резистивный кабель наматывают так, чтобы с одной стороны обогревателя оказались оба его конца. К каждой жиле подсоединяют сетевой провод.

Важно! Все оголенные контакты изолируют термоусадочной трубкой. Ее можно использовать вместо фасонной заглушки, если есть желание сэкономить

Резистивный и саморегулирующийся кабель к сетевому проводу подключают с помощью клемм:

  1. Сначала на конце срезают ножом наружную изоляцию. Если жилы две, одну из них укорачивают на 2 см, раздваивают.
  2. С жилы снимают внутреннюю изоляцию, надевают термотрубку малого сечения. Сдвигают ее дальше по жиле. На кабель надевают кусок толстой термотрубки, которая исполнит роль внешней изоляции.
  3. Зачищенный конец жилы вставляют в одну сторону прессовочной гильзы, зажимают клещами. В другой конец гильзы вставляют оголенный конец сетевого провода, аналогично зажимают клещами. То же самое выполняют со второй греющей жилой.
  4. Когда гильзами к жилам будет подсоединен сетевой провод, сначала малыми термотрубками закрывают оголенные контакты, прогревают феном. Сверху надвигают термотрубку большого диаметра, чтобы изолировать весь узел. Прогревают феном.

После подключения пробуют сетевой провод включить в розетку. Если все сделано правильно, обогреватель начнет работать.

Самостоятельная сборка

Чтобы оборудовать парокапельное отопление своими руками, необходимо обладать некоторыми знаниями и умениями аналогичной работы. Самостоятельно сделанный обогреватель должен быть максимально похож на тот, который производится в заводских условиях.

Из стальной трубы

Перед тем как начинать изготовление парокапельного обогревателя, необходимо найти готовую схему и тщательно изучить её

Кроме этого, важно обеспечить максимальную безопасность, так как малейшая неточность может привести к поражению электрическим током

Для самостоятельного изготовления парокапельной батареи понадобятся такие материалы и инструменты:

  • отрезок трубы из металла, который обладает устойчивостью к коррозии (алюминий, медь и другие);
  • трубка небольшого диаметра, изготовленная из аналогичного материала, и крышка для неё;
  • вентиль для воды;
  • кусочек проволоки из нержавеющего сплава;
  • сварочный аппарат.

Работа по сборке обогревателя проста, но требует умения работать со сваркой и электричеством. Если нет уверенности в том, что можно справиться с подобной задачей, то лучше обратиться за помощью к специалисту или отказаться от самодельного прибора.

Видео об отопителе на электричестве:

Сборка обогревателя выполняется в несколько простых этапов:

  1. Заранее подготовленный отрезок металлической трубы аккуратно заваривается с одной из сторон. При этом шов должен быть герметичным и максимально ровным.
  2. К противоположному краю прикрепляется крышка.
  3. К ней монтируется трубка небольшого диаметра, которая будет служить для наполнения аппарата теплоносителем.
  4. К ней подсоединяется водяной вентиль. Благодаря ему можно не только контролировать подачу жидкости в устройство, но и следить за скапливающимися парами. Вентиль должен быть изготовлен из сплава, совместимым с материалом трубы, на которую он устанавливается.
  5. По выбранной схеме собирается электрическая часть устройства. В ней обязательно должен быть предусмотрен фитиль из нержавеющей проволоки.

Из старой чугунной батареи

Простейшим самодельным обогревателем считается устройство, изготовленное на основе старой чугунной батареи. Для этого нужно каким-либо образом встроить в неё нагревательный элемент, работающий от электросети, и залить водой. При этом аппарат нужно сделать максимально герметичным и безопасным для человека.

Парокапельный обогреватель из чугунной батареи долго нагревается, но при этом очень долго остается горячим после выключения

В самодельный обогреватель нужно налить столько воды, чтобы она полностью покрыла установленный ТЭН

При этом важно соблюдать меру: наполненная до краёв батарея лопнет при замерзании жидкости

Чтобы смастерить самодельный воздушно-капельный прибор из обыкновенной батареи, необходимо предусмотреть систему терморегуляции. Благодаря ей можно будет поддерживать нужный уровень нагрева и следить за возможными отклонениями. Оптимальным вариантом будет покупка самого простого и дешёвого механического комнатного термостата. Он будет эффективно работать и следить за показателями температуры.

Сборка обогревателя парокапельного типа поэтапно

Весь процесс потребует времени, внимательности, скрупулёзности и старательности:

Внешне парокапельный обогреватель напоминает обычный радиатор

  1. Возьмите заготовленный отрезок трубы. Заварите его герметично с одной стороны.
  2. С противоположного конца закройте отрезок крышкой. К ней следует присоединить трубку узкого диаметра. Через неё нагреватель будет заполняться жидкостью.
  3. На узкую трубку приделайте вентиль. С его помощью в процессе эксплуатации вы будете контролировать газы, скапливающиеся в устройстве. Материал, из которого изготовлен вентиль, должен быть совместим с материалом трубы.
  4. Соберите электрическую основу нагревателя согласно схеме. Она предполагает наличие фитиля, чаще всего – из нержавеющей проволоки. Однако алюминий для этих целей не подойдёт. Элементы сплетаются между собой и привариваются. Можно сделать сетку из пенообразного материала или войлока.

Внимание! Маломощный ТЭН можно купить в магазине. Выбирайте модель с температурным регулятором.. Ещё один вариант парокапельного обогревателя предполагает его изготовление на основе готового радиатора водяного отопления, в котором есть отверстия с нарезанной резьбой

Чтобы такой аппарат мог фиксироваться в вертикальной позиции, его следует прикрепить к раме с плоскими опорами или ножками (её можно сварить из стального уголка). Резьба в таком радиаторе, скорее всего, не будет соответствовать резьбе купленного ТЭНа. Для совмещения потребуется переходник-адаптер. Во всех соединениях следует использовать уплотнитель. Внимательность сборки и аккуратность эксплуатации помогут вам сэкономить до 70% на покупке заводской модели

Ещё один вариант парокапельного обогревателя предполагает его изготовление на основе готового радиатора водяного отопления, в котором есть отверстия с нарезанной резьбой. Чтобы такой аппарат мог фиксироваться в вертикальной позиции, его следует прикрепить к раме с плоскими опорами или ножками (её можно сварить из стального уголка). Резьба в таком радиаторе, скорее всего, не будет соответствовать резьбе купленного ТЭНа. Для совмещения потребуется переходник-адаптер. Во всех соединениях следует использовать уплотнитель. Внимательность сборки и аккуратность эксплуатации помогут вам сэкономить до 70% на покупке заводской модели.

Камин

Схема электрокамина с воздушным ТЭНом и двойным контуром конвекции

Усовершенствовать обычный электрокамин, или сделать себе свой эффективный на основе покупного ТЭНа можно с помощью дополнительного кожуха, создающего вторичный контур конвекции. Из обычного электрокамина, во-первых, воздух идет вверх довольно горячей, но слабой струей. Она быстро полнимается к потолку и греет через него более пол соседей, чердак или крышу, чем хозяйскую комнату. Во-вторых, идущее вниз от ТЭНа ИК таким же образом греет соседей снизу, подпол или подвал.

В конструкции, показанной на рис. справа, ИК, направленное вниз, отражается во внешний кожух и греет воздух в нем. Тягу еще более усиливает подсос горячим воздухом из внутреннего кожуха менее нагретого из внешнего в сужении последнего. В результате воздух из электрокамина с двойным контуром конвекции выходит широкой умеренно нагретой струей, расплывается в стороны, не доходя до потолка, и эффективно обогревает помещение.

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

  1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
  2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
  3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
  4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
  5. Монтируют вентилятор внутрь банки болтами и кронштейном.
  6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
  7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
  8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
  9. Для устойчивости делают из толстой проволоки специальную подставку.
  10. Включают в сеть и проверяют устройство.

Обогреватель из галогеновой лампы

Простейшая печка собирается на основе всего одной галогеновой лампы мощностью 1квт.

Для этого вам понадобятся три вещи:

герметичная металлическая емкость или бочка из оцинковки, бидон и т.п.

кирпич



галогенка мощностью 1000Вт



Помещаете эту лампу внутри емкости на кирпич и закрываете, если можно так выразиться ”поддувало”.

Температура нагрева поверхности стенок при размерах емкости 400*400*600мм, будет доходить до 80 градусов. Максимальная температура теплых полов и то не превышает 30С.

Восемьдесят – это безусловно многовато, поэтому лучше взять одну галогенку на 500Вт или включить две последовательно по 1квт. Нагрев стенок печки при этом будет оптимальным – 60 градусов.



Для фиксации лампы, используйте специальный керамический патрон-держатель.

Именно керамический. Кирпич на котором лежит этот ”зверь”, разогревается до 300 градусов!

Как понимаете, провода для подключения, должны быть термические.



Если открыть ”поддувало” такого обогревателя, то картинка изнутри будет напоминать миниатюрный ядерный реактор, с одним единственным топливным элементом – галогенкой лежащей на кирпиче.



Причем из-за небольшой мощности, подключается это все через обычную розетку с вилкой. Вы будете в шоке, сколько тепла способна излучать такая конструкция.

На ней кстати, очень удобно сушить одежду и обувь.

Заключение

Парокапельные отопители – эффективные электрические обогревательные приборы. Их эффективность объясняет и спрос на эти устройства, который, в свою очередь, влияет на ценовую политику – стоимость ПКН выше цен на многие другие инфракрасные обогреватели

Однако, стремясь к экономичности способа обогрева, не следует забывать о более важном факторе – безопасности оборудования, которая не может быть в полной мере обеспечено при кустарном изготовлении агрегатов. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
