Понятие об уличных датчиках движения: разъясняем обстоятельно

Содержание статьи

  • 1 Принцип работы
  • 2 Потолочные датчики
  • 3 Настенные приборы
  • 4 Правила установки
  • 5 Подключение
  • 6 Настройка
  • 7 Видео

Первые датчики движения использовались лишь в охранных сигнализациях. Эти изделия реагировали на движение в охраняемой зоне и передавали тревожный сигнал на контрольный пункт. Производители же не остановились на этом, разработав новые модели, которые способны включать уличное освещение, сирены, прожектора и другое оборудование.

Сегодня датчики, используемые для включения освещения, встречаются двух видов – настенные и потолочные. Принцип работы их практически одинаковый. Чтобы определиться, какой тип выбрать – настенный или потолочный, воспользуйтесь схемой распространения их лучей и месторасположения.

Виды

В зависимости от принципа работы датчики делятся на:

  • электронные;
  • микроволновые;
  • ультразвуковые.

Они могут фиксировать не только движения, но и изменение температуры, а также посторонние звуки.

В зависимости от конструкции охранные устройства бывают:

  • однопозиционными. В них есть приемник и передатчик, расположенные в едином блоке;
  • двухпозиционными. Передатчик с приемником в нем располагается в разных блоках;
  • многопозиционными. В них расположены больше 2 блоков с передатчиками и приемниками.

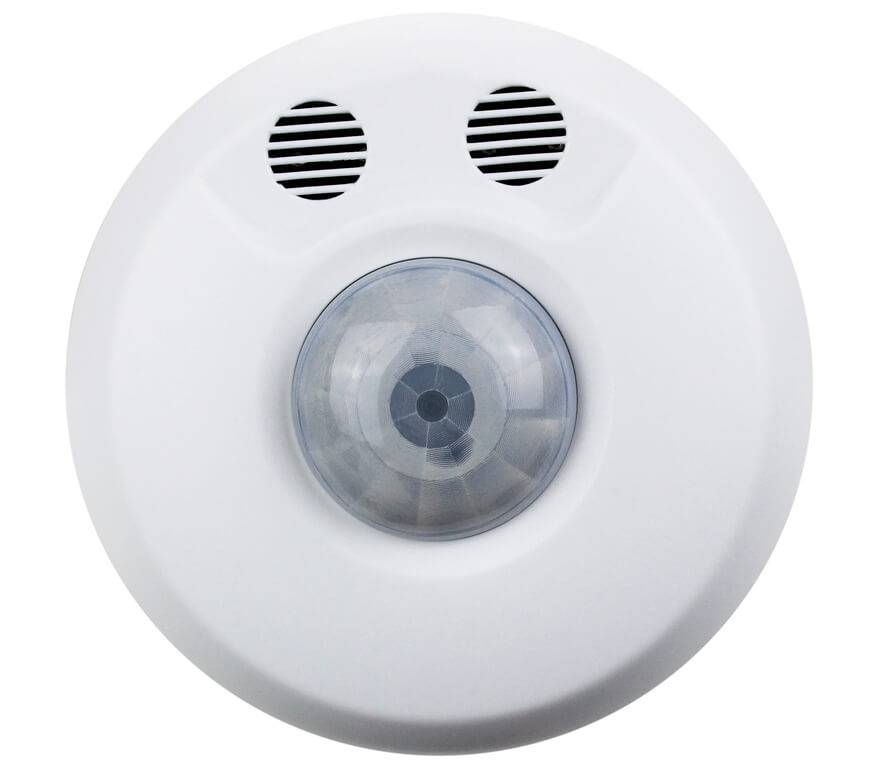

Потолочный беспроводной ультразвуковой датчик движения

В зависимости от расположения различают такие автономные модели:

  • периметрические. Эти модели устройств располагаются по периметру дома или участка. Они отвечают за распознавание движения на нужном периметре;
  • периферийные. Установлены обычно на фасаде здания или на заборе. Срабатывают, когда их граница нарушена.

В зависимости от места установки сигнализаторы могут быть:

  • на дверях или окне. Имеют пару сигнализаторов: один отвечает за прием, а второй — за отправку сигнала. При нарушении процесса отправки сигнала срабатывает сигнализация;
  • на улице. Часто имеют сигнализацию и действуют на большом периметре, устанавливаясь на стенах. По периметру сооружения ставится несколько беспроводных датчиков движения. К ним подключается глазок и мини-светильник;
  • на потолке. Действуют на большом периметре. Настройка беспроводного прибора предусматривает установку определенной частоты, при которой сигнал будет отображаться от поверхности пола. Если устройство фиксирует перемену частоты, оно срабатывает.

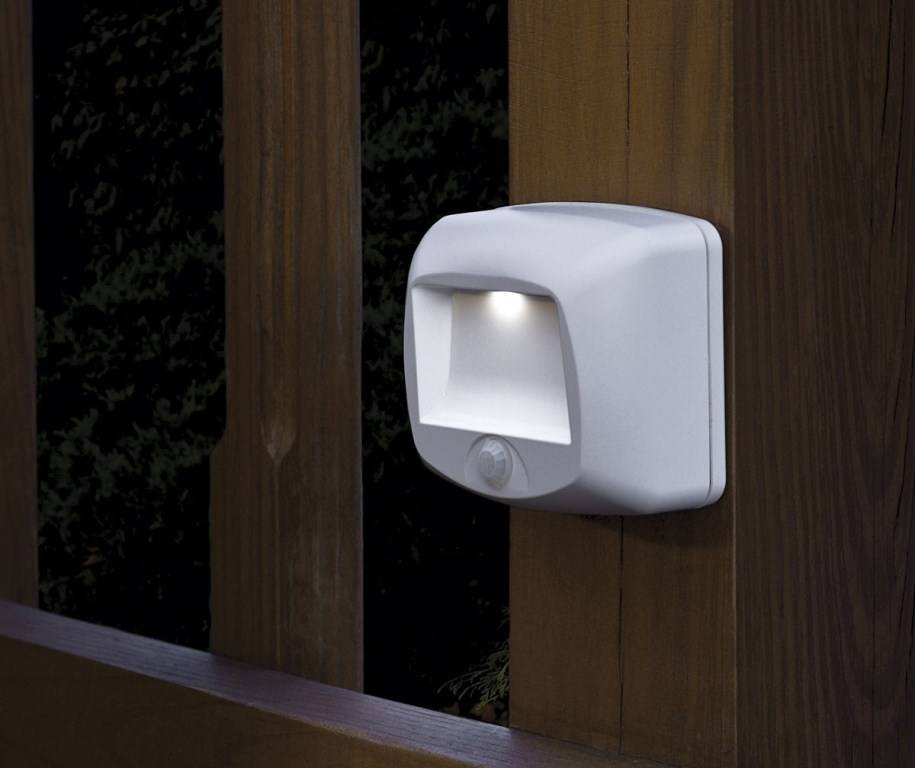

Настенный светильник с датчиком движения

Современные возможности беспроводного скрытого видеонаблюдения

Системы скрытого видеонаблюдения устанавливаются не только внутри помещения, но и для контролирования ситуации на прилегающей территории. Устанавливать скрытое видеонаблюдение необходимо в строгом соответствии с требованиями законодательства

Важно помнить, что незаконное распространение информации, полученной негласным способом, преследуется законом. Наиболее распространенными скрытыми устройствами являются беспроводные видеокамеры GSM

Такое оборудование устанавливается при отсутствии возможности прокладки соединительных кабелей. Процесс съемки и полученная видеоинформация отображается на жестком диске или другом съемном носителе. Первоначальная настройка задает работе системы определенные параметры, в последующем вся линия функционирует автоматически.

Передача информации происходит посредством канала GSM. Чтобы просмотреть текущую информацию или видеозаписи из архива, можно воспользоваться любым современным гаджетом (мобильным телефоном на базе Андроид, ПК, ноутбуком и др.). Для этого необходимо вставить сим-карту соответствующего оператора и задать ряд команд. Затем информацию можно просматривать в режиме онлайн.

Ультразвуковая технология

В современных системах, помогающих при движении задним ходом и парковке (см. «Системы парковки автомобилей») исполь­зуются ультразвуковые датчики малой даль­ности действия (порядка 2,5 м). Они встраи­ваются в бамперы автомобилей и служат для вычисления расстояний до препятствий с целью контроля пространства при парковке и маневрировании. При приближении к пре­пятствию система выдает водителю звуковые и световые сигналы.

Более новые датчики с дальностью дей­ствия до 4,5 м позволяют использовать си­стему помощи при парковке, которая либо выдает водителю инструкции по оптималь­ной парковке, либо осуществляет руление при въезде на парковочное место, а водителю остается лишь следить за перемещением ав­томобиля в продольном направлении.

Конструкция ультразвукового датчика

Ультразвуковой датчик (рис. «Вид ультрозвукового датчика в разрезе» ) состоит из пластмассового корпуса со встроенным штырьковым разъемом, ультразвукового преобразователя (алюминиевого блока с диа­фрагмой, на внутреннюю часть которой при­клеен пьезокерамический элемент) и печатной платы с передающей и оценивающей электро­никой. Они электрически соединены с ЭБУ с помощью трех выводов, два из которых — пи­тающие. Третий, служащий в качестве двуна­правленной сигнальной линии, используется для активизации функции передачи сигналов и принятия возвращенного сигнала.

Принцип работы ультразвукового датчика

Ультразвуковой датчик принимает от ЭБУ циф­ровой импульс. Затем электроника заставляет колебаться алюминиевую диафрагму с прямоу­гольными импульсами на резонансной частоте (около 48 кГц) с типичным периодом порядка 300 мкс, в результате чего испускаются ультра­звуковые импульсы. Отраженный от препят­ствия звук снова заставляет колебаться диа­фрагму, между тем уже успокоившуюся (прием невозможен в течении периода успокоения, порядка 900 мкс). Эти колебания выводятся пьезоэлектрическим элементом в виде анало­гового электрического сигнала, который затем усиливается и преобразуется в цифровой.

Обычно ультразвуковые датчики для опи­санной области применения имеют селектив­ную характеристику испускания с широким диапазоном чувствительности по горизон­тали (для определения как можно большего количества объектов) и узким диапазоном чувствительности по вертикали (во избежа­ние отражений от земли).

Хлопковые датчики

Многие видели такое устройство в фильмах, но не всем посчастливилось испытать его лично. Как это здорово: вот легли вы спать, а свет выключить забыли. Теплая постель не хочет отпускать. Решение — хлопок, и свет погашен. Срочно нужно включить свет? Хлоп — и комната снова освещается.

Дистанционная регулировка света, бесспорно, очень удобна. Но не стоит путать хлопковый выключатель и акустический (о нем речь пойдет ниже).

Такое устройство работает иначе, нежели датчик освещенности для включения света.

С его помощью можно регулировать не только освещение, но и:

  • вентиляцию;
  • трансформаторы;
  • любое электрооборудование.

Важно! Обязательно соблюдайте требования к ограничениям по мощности нагрузки. Алгоритм действий:

Алгоритм действий:

  • Первый хлопок — включение напряжения.
  • Второй хлопок — отключение.

Очень просто, согласитесь.

Виды охранных датчиков

Охранные активные инфракрасные датчики движения производятся различных типов:

  • Ультразвуковые
  • Микроволновые
  • Фотоэлектрические

Их принцип работы основан на просвечивании территории ИК лучами и фиксировании движений, а также изменений температуры и посторонних шумов.

Конструктивно различают одно и двух позиционный датчик движения, применяемый в охранной сигнализации. Первые состоят из передатчика и приемника, помещенных в один блок, а вторые – предполагают из расположение в различных блоках. Существуют и многопозиционные извещатели, включающие в себя более двух блоков из передатчиков и приемников.

Охранные инфракрасные датчики движения имеют только нормально замкнутый выходной контакт, который включают в шлейф сигнализации. Он рассчитан на протекание небольшого тока и напряжения, и размыкается в момент срабатывания датчика или при отсутствии напряжения в сети.

Сфера применения

Область использования светодиодных светильников очень много — абсолютно любой датчик можно заставить реагировать на появление объекта, в основном человека в зоне действия и охвата. В последнее время датчики движения устанавливают для экономного включения прожектора в местах общего пользования— дворы, лестничные площадки, двери подъездов. Другими словами, используются в местах, где освещение прожектора требуется только в присутствие людей, а ставить обычный, привычный многим, достаточно накладно.

Места для установки устройства:

  • улица;
  • открытый навес;
  • закрытое помещение;

Устройства делят по месту размещения на:

  1. Уличные периметрические — располагаются по всему периметру.
  2. Периферийные — устанавливаются на заборах, фасадах домов.

Особенности подключения таких датчиков к различным устройствам

Инфракрасные датчики наибольшее распространение получили в системах автоматического управления различными устройствами, для работы уличного и внутридомового осветительного оборудования и уличных камер видеонаблюдения.

Использование этих приборов для управления освещением обеспечивает удобство пользования осветительными приборами и может существенно снизить затраты на электропотребление.

В данных системах они работают по принципу обычного выключателя, включая на определенное время освещение при появлении в зоне действия датчика движущихся объектов (людей).

Подключение инфракрасного датчика движения к приборам освещения может быть выполнено по нескольким основным схемам:

  • В цепь питания осветительного прибора вместо обычного выключателя. При этом свет автоматически включается по сигналам от подключенного в схему датчика.
  • Подключение датчика движения с выключателем (параллельно ему). При этом свет может включаться автоматически либо вручную.
  • Подключение датчика движения через выключатель (последовательно с ним). При этом свет будет автоматически включаться только после включения ручного выключателя.
  • Параллельное подключение двух датчиков движения или более к прибору освещения. Применяется в случаях, если один датчик не может охватить необходимую зону контроля появления людей.

При этом автоматическое включение света происходит при срабатывании любого из подключенных датчиков.Подключение к прожектору или другому мощному источнику света при помощи дополнительного силового реле или магнитного пускателя.

Применяется в случае, если мощность осветительного прибора превышает предельно допустимое значение мощности подключаемой к датчику нагрузки. При этом датчик подключается к управляющей обмотке реле или пускателя, а сам прибор включается в сеть через его силовые контакты.

Подключение к лампочке

Подключение датчика движения к лампочке или другому электроосветительному прибору осуществляется непосредственно от бытовой электросети, поэтому такие датчики не требуют дополнительного источника питания.

Специальные датчики для освещения также обычно оснащаются датчиком освещенности и регулятором времени включения нагрузки.

Ультразвуковые и микроволновые датчики в основном используются в системах сигнализации и охраны для подачи сигнала о появлении на охраняемой территории посторонних лиц, а также в различных системах видеонаблюдения для автоматического включения видеокамер высокого разрешения при возникновении движения в зоне их видимости.

Самыми надежными камерами для видеонаблюдения по праву считаются аналоговые камеры видеонаблюдения. Детальнее в этой статье.

Для того чтоб видеонаблюдение не было замеченным, используйте мини камеры скрытого наблюдения, подробнее по адресу: https://nabludau.ru/shpionskie-videokamery/

Подключение к сигнализации

Подключение датчика движения к сигнализации может быть выполнено при помощи соединительного кабеля или по беспроводному каналу, в зависимости от типа системы.

Если площадь охраняемого объекта больше, чем зона охвата одного датчика, по периметру объекта может быть установлено несколько таких приборов, подключенных параллельно.

В зависимости от числа имеющихся независимых каналов приемно-контрольного блока, к каждому из них может быть подключен отдельный датчик, контролирующий свой охраняемый сектор.

Это позволяет наиболее точно и быстро определять участок возможного нарушения границы охраняемого периметра.

В готовых комплектах видеонаблюдения датчики движения часто встраиваются в один корпус с видеокамерой (панели видеодомофонов, видеозвонки и пр.) или размещаются рядом с ними.

Обычно они не требуют отдельного блока питания, подключаясь к источнику питания видеокамеры.

8 шагов для подключения датчика

Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

  1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
  2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
  3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
  4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
  5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
  6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
  7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
  8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Сема и провода

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство. Имеются ситуации, когда датчик необходимо подключить вместе с выключателем

Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

  1. Находится провод, что станет протягиваться от выключателя до лампочки.
  2. К нему нужно подключить еще один, что станет направляться к красному контакту.
  3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
  4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

Какие бывают охранные системы?

Охранные системы, предназначенные для защиты небольших объектов частной собственности, можно условно разделить на две группы: локальные, или автономные, и централизованные. Сегодня наиболее распространены локальные охранные системы видеонаблюдения в силу невысокой стоимости их установки и обслуживания. У централизованных систем, в свою очередь, имеется ряд весомых преимуществ, среди которых стоит отметить возможность круглосуточной работы в автоматическом режиме.

Установка видеонаблюдения, подключенного к централизованному пульту охраны, может оказаться значительно эффективнее автономных охранных систем. Это становится возможным по нескольким причинам:

  • Пультовые охранные системы предполагают наличие целого комплекта, в состав которого могут входить камеры видеонаблюдения, а также множество датчиков и детекторов, подключенных к автономным источникам питания, что позволяет вести круглосуточный удаленный контроль над объектом.
  • Датчики могут быть настроены на оповещение не только о несанкционированном проникновении, но и о других тревожных ситуациях.
  • Системы оповещения имеют гибкие параметры, позволяющие провести монтаж видеонаблюдения в комплекте с датчиками и сенсорами таким образом, чтобы свести к минимуму ложные срабатывания. Например, если наблюдение ведется в доме, где есть домашние животные, то детекторы движения настраиваются на реакцию только на объекты человеческого роста.

Пультовые охранные системы — это возможность оперативного реагирования на срабатывания датчиков. Они могут быть настроены на различные действия и, в зависимости от ситуации, осуществлять оповещение заинтересованных лиц, чего нельзя сказать о локальных системах, задачи которых, чаще всего, сводятся к отпугиванию злоумышленников с помощью звуковой сигнализации.

Виды

В зависимости от того, какой принцип обнаружения используется в датчике движения, он может быть инфракрасным, ультразвуковым, микроволновым или гибридным.

Одними из наиболее простых и доступных на рынке являются инфракрасные варианты.
Главная особенность подобных девайсов заключается в том, что они воспринимают любые колебания теплового фона при условии, что в помещении находится оптимальное количество датчиков.
На рынке сегодня можно найти пассивные ИК-детекторы, которые реагируют на любые передвижения благодаря оптической системе. Что касается активных вариантов, то они включают в себя два прибора – это позволяет им принимать и создавать инфракрасные лучи.

Объект, который находится между ними, меняет температуру входящего луча, что приводит к возникновению сигнала тревоги. В большинстве случаев подобные приборы применяются для того, чтобы охранять территорию.

Одним из преимуществ такого датчика является высокая чувствительность к природным изменения теплового фона, поэтому пристальное внимание нужно уделять настройке прибора, чтобы он мог в полной степени выполнять возложенные на него обязательства.

Вторыми по популярности считаются ультразвуковые приборы
, которые основаны на генерировании радиоволн. Само устройство включается в себя генератор и приемник. Генератор производит частоты, которые не слышны человеку и не наносят ему никакого вреда

При этом стоит принимать во внимание наличие животных, которые могут чувствовать определенный дискомфорт из-за радиоволн

Отличительная особенность подобных датчиков заключается в том, что их лучше всего использовать в отапливаемых помещениях, так как некоторые модели могут выйти из строя в результате перепада температуры

Кроме того, при установке такого устройства нужно в обязательно порядке принимать во внимание наличие стекол и других подобных материалов, так как они могут стать причиной ложных срабатываний

Микроволновые датчики движения также пользуются большой популярностью.
Принцип их работы заключается в эффекте Допплера. Прибор удачно комбинирует в себе генератор микроволновых лучей и его приемник. Если происходит минимальное искажение в результате, например, движения человека, то прибор моментально срабатывает.

Что называется разрешенной максимальной массой транспортного средства?

1.?Максимально допустимая для перевозки масса груза, установленная предприятием-изготовителем.
2.?Масса снаряженного транспортного средства без учета массы водителя, пассажиров и груза, установленная предприятием-изготовителем.
3.?Масса снаряженного транспортного средства с грузом, водителем и пассажирами, установленная предприятием-изготовителем в качестве максимально допустимой.

— масса снаряженного транспортного средства с грузом, водителем и пассажирами, установленная предприятием-изготовителем в качестве максимально допустимой. Поэтому она является постоянной величиной и не зависит от фактической загрузки ТС.

Разновидности по способу передачи сигнала

Автономные и беспроводные

Такие датчики имеют автономное питание (аккумуляторы или солнечные батареи). Самые простые оснащены сиреной, которая включается в момент срабатывания датчика. Такие датчики можно использовать для отпугивания возможных нарушителей границы охраняемого периметра.

Более сложные автономные датчики содержат блок gsm сигнализации, который передает сигнал о срабатывании датчика на пульт охраны, мобильное устройство (например, телефон владельца), либо компьютер. Эти датчики имеют автономное питание и передатчик, который передает сигнал срабатывания на базовый блок.

Проводные

Такие датчики подключаются к базовому блоку проводами, которые прокладываются в грунте (для датчиков, устанавливаемых по периметру), либо по стенам (для датчиков, устанавливаемых на строениях).

Разновидности и приемущества датчиков

Беспроводные датчики для уличного освещения — популярный, достаточно удобный, практичный и, конечно, же всепогодный продукт, помогающий решить различные задачи. Прибор работает и функционирует за счет инфракрасного излучения (ИК), то есть, на пойманную матрицу попадает сигнал, запрограммированный заранее.

Довольно часто беспроводные датчики работают вместе с электрическими приборами, а также, могут использоваться для видеонаблюдения или сигнализации. Исходя из этих данных понятно, что беспроводные уличные датчики используются для обычного включения светодиодного прожектора и для обеспечения безопасности собственности.

Регистрирует движение, замыкает свою цепь, производит автоматическое, быстрое включение прожектора. Основной принцип работы — постоянный контроль в зоне действия и наблюдения. При появлении человека меняется тепловое поле, оно немного выше, чем температура окружающей среды, воздуха.

Наибольшее распространение имеют такие виды:

  • ИК — инфракрасные;
  • УЗ — ультразвуковые;
  • СВЧ — микроволновые;
  • Комбинированные.

Инфракрасные (ИК) Эта серия разработана специально для использования на улице. Принцип действия ИК—выяснение разницы температур окружающей среды и объектом детекции. Особенностью ИК является то, что они игнорируют свет фар и солнечного света.

Плюсы ИК:

  1. Безопасен для здоровья человека и домашних питомцев, при работе ничего не излучает.
  2. Возможность точной регулировки дальности и области обнаружения объектов.

Ультразвуковые: Самый простой и обычный вид. Принцип работы основан на излучении ультразвука. Объекты в поле действия уличного датчика, изменяют частоту ультразвука. Это и есть сигнал к включению прожектора. Наиболее часто пориборы этого типа применяются в охранных системах авто.

Плюсы УК:

  1. Невысокая стоимость.
  2. Высокая работоспособность.

Микроволновые и инфрокрасные приборы

Микроволновые: Настоящие радары. От них исходит радиоимпульс и после столкновения «ловят» его обратно. По принципу схожи с ультразвуковыми видами. Оба вида абсолютно не реагируют на перепады температуры.

Плюсы СВЧ:

  1. Компактные размеры.
  2. Фиксация маленьких объектов.
  3. Работоспособность.

Комбинированные: Совмещают в себе несколько специальных технологий обнаружения объектов. Наиболее удачное решение. Несколько работающих каналов делает уличные прожекторы максимально продуктивными.

Вывод
