Однотрубная система отопления частного дома: схемы + обзор преимуществ и недостатков

Инструкция по монтажу

Однотрубная система отопления начинает устанавливаться с котла. Надо сразу сказать, что котел помещается на некую глубину, но не в подвал. Просто он должен находиться ниже всех остальных элементов.

После установки котла монтируется дымоход. В том случае, когда речь идет о газовом котле, то дымоход под него называется коаксиальным. Он поставляется в комплекте с самим котлом. Поэтому все, что нужно для его монтажа, так это просто прочитать инструкцию и следовать каждому ее пункту.

После выполнения этого шага, подключается центральная труба. Как правило, ее диаметр составляет не меньше 25 мм.

Надо заметить, что непосредственно к котлу должны быть подсоединены трубы только из металлов. Связано это с тем, что сам котел, а значит и первые сантиметры трубы, очень сильно нагреваются. Все полимерные изделия таких температур выдержать просто не способны.

После присоединения центральной магистрали, начинают разводку, то есть монтаж остальной части трубопровода и радиаторов. На этом же этапе ставится запорная арматура, или же монтируются краны Маевского.

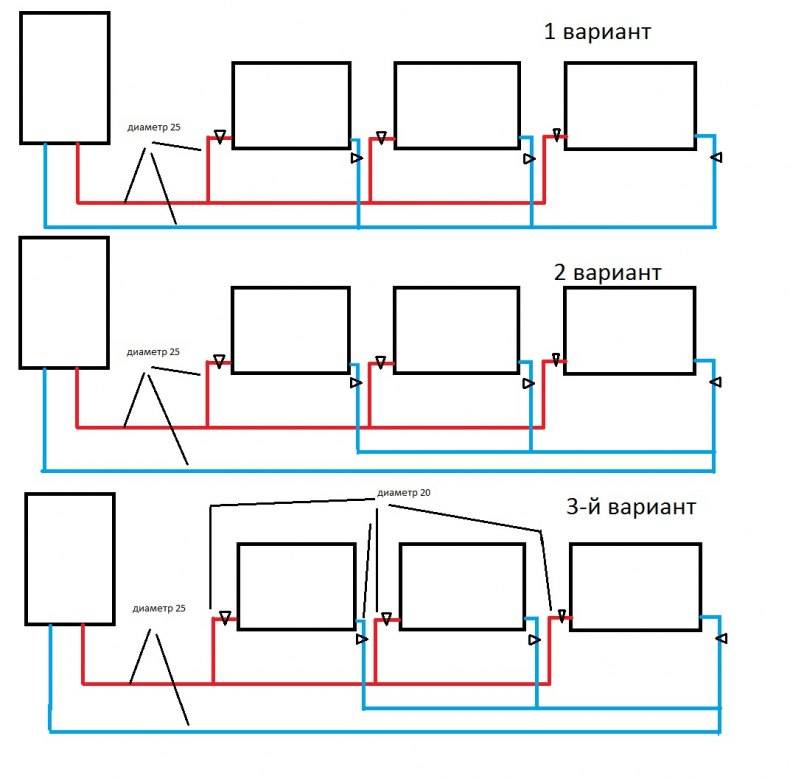

Различия в смемах отопления

Радиаторы рекомендовано устанавливать под каждым подоконником, но только так, чтобы между ними оставалось некоторое пространство.

Что касается самих труб, то их прокладка осуществляется в прямом положении, то есть без прогибов. Желательно не делать и лишних обводов при помощи фасонных элементов.

Каждый изгиб приводит к частичной потере давления – это еще один недостаток, которым обладает однотрубная система отопления.

В процессе монтажа не следует забывать и про то, что в процессе эксплуатации теплоноситель постепенно загрязняется, поэтому его периодически необходимо менять. С этой целью однотрубная система отопления должна иметь отверстие для залива теплоносителя, а также запорную арматуру для его слива.

В том случае, если есть расширительный бачок, то долив теплоносителя осуществляется именно через него. Что касается слива, то тут тоже все довольно просто – на последнем радиаторе ставится запорная арматура, через которую и осуществляется полное удаление воды. Можно поступить и так: в любой угол, или не сильно заметное место, от общей магистрали заводится трубопровод, на конце которого ставится запорный кран.

Стоит отметить, что слив воды должен осуществляться, естественно, снизу, то есть с нижней части радиатора, или с трубы, которая расположена ниже остальных.

Однотрубная система отопления

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
Небольшой бюджет

Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

• Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
• Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
• Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
• В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

Плюсы и минусы двухтрубной системы

Всем мало-мальски понимающим людям известна разница между однотрубной и двухтрубной системой отопления. Она заключается в том, что в последней каждая батарея одной подводкой присоединяется к подающей магистрали, а второй – к обратке. То есть, горячий и охлажденный теплоноситель протекает по разным трубопроводам. Что это дает? Представим ответ в виде перечня:

• распределение воды по всем радиаторам с одинаковой температурой;
• соответственно, количество секций не нужно наращивать;
• осуществлять регулирование и автоматизацию всей системы гораздо проще;
• диаметры труб для принудительной циркуляции как минимум на 1 размер меньше, чем при однотрубной схеме.

Что касается недостатков, то заслуживающий внимания всего один. Это расход труб и стоимость работ по их прокладке. Но эти трубы – меньшего диаметра при относительно небольшом количестве фитингов. Подробный расчет материалов для одной и другой системы, а также нюансы их работы показаны на видео:

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

• легко рассчитывать тепловую мощность радиаторов;
• возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
• возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
• допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
• допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

• принудительная циркуляция (наличие циркуляционного насоса);
• установка закрытого расширительного бачка;
• стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

К преимуществам однотрубного отопления можно отнести:

1. Строительных материалов потребуется гораздо меньше. А именно труб, при условии, что их диаметр большой, нужно в 2- 3 раза меньше, чем у двухтрубной установки. В связи с этим вы сможете немного сэкономить.
2. Установка не отнимает много времени. Здесь экономия будет ощущаться более значительно. Работа сокращается в несколько раз по сравнению с двухтрубной схемой.
3. Благодаря байпасу и вентилям, вы сможете контролировать температуру каждого прибора по отдельности.
4. Если система будет продуманна тщательно, то вы с легкостью добьетесь эффективного обогрева помещения.
5. Такая схема позволяет легко реализовать несколько контуров.

Конечно, нельзя не обратить внимание на ряд недостатков. Среди достоинств однотрубной системы отопления стоит отметить компактность и простоту монтажа

Среди достоинств однотрубной системы отопления стоит отметить компактность и простоту монтажа

Понедельник	Открыто 24 часа
Вторник	Открыто 24 часа
Среда	Открыто 24 часа Сейчас открыто
Четверг	Открыто 24 часа
Пятница	Открыто 24 часа
Суббота	Открыто 24 часа
Воскресенье	Открыто 24 часа

Сюда можно отнести:

1. Балансировка такой системы очень сложна. Для того чтобы в результате вы получили равномерно обогретые батареи потребуется установить разное количество секций.
2. Такая система нуждается в установке запорной арматуры и байпасов. Все это в общей сложности приведет к немалым затратам.
3. Данную установку нельзя присоединять к теплым полам.

Кроме того нужно обязательно учесть, что если вы живете в одноэтажном доме, то для оптимального функционирования потребуется повышенное давление, которое должно создаваться разгонным коллектором или насосом. Такая установка вряд ли станет украшением в вашем доме, но она обязательно должна быть.

Варианты циркуляции теплоносителя

В однотрубных сетях существуют три способа перемещения теплоносителя:

• гравитационный;
• с помощью циркуляционного насоса;
• комбинированный.

Вариант выбирают в зависимости от конфигурации дома и разводки.

Самотёчные системы

В случае построения таких сетей используют законы физики:

1. Термодинамику – разогретая жидкость менее плотная (лёгкая), разница тем больше, чем сильнее нагрев.
2. Конвекцию и гравитацию – лёгкая жидкость в замкнутом контуре поднимается вверх, вытесняя охлаждённую вниз.

Для нагрева используют отопительные котлы. Схема организации не отличается от схемы открытой СО с расширительным баком. На участке подъёма (разгонном) монтируют трубы большого диаметра, обычно в 2 раза превышающие магистральную разводку. Охлаждается теплоноситель в радиаторах и поступает в котёл.

(Повтор) схема однотрубной системы открытого типа.

Достоинства	Недостатки
Энергонезависимость	Большие диаметры труб для минимизации гидравлического сопротивления
Отсутствие дорогих составляющих – герметичного бака и насоса	Сложный гидравлический расчёт
Надёжность. Меньше деталей – меньше вероятность поломки	Сложная балансировка и настройка на этапе пусконаладки.
Можно использовать с твердотопливным котлом без циркуляционного насоса	Долгий прогрев из-за медленной скорости перемещения теплоносителя

Схемы с принудительной циркуляцией

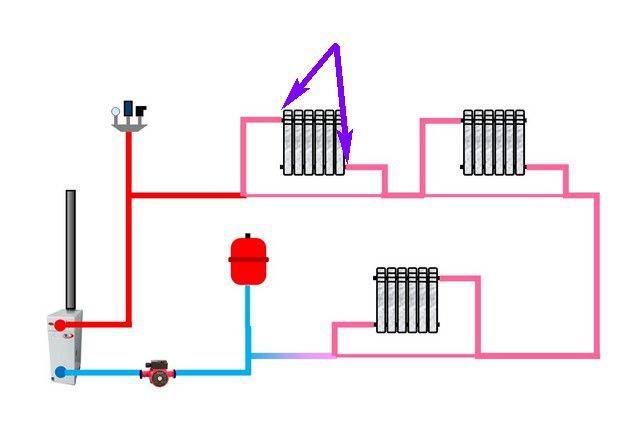

(Повтор) схема однотрубной системы отопления закрытого типа. В закрытых и распределённых в пространстве открытых системах отопления для циркуляции теплоносителя устанавливают насосы.

Преимущества	Недостатки
Подходит для трубопроводов большой протяжённости	Энергозависимость
Быстрый прогрев после включения	При отключении или поломке насоса циркуляция останавливается
Простота монтажа, при котором не учитывают углы уклона соединительных труб	Без надёжного резервирования электропитания недопустимо использовать с твердотопливными котлами
Возможность использовать различные типы разводки	Высокие затраты на замену насоса при необходимости

Производительность насоса выбирают на основании гидравлических расчётов, предусматривая запас до 20%.

Воду или антифриз в летний период не сливают, двигатель должен оставаться наполненным.

Комбинированные системы

В открытых видах отопления часто применяют комбинированный способ организации движения теплоносителя. Для этого устанавливают

Схема организация байпаса в однотрубной комбинированной системе отопления.

Есть несколько вариантов использования устройства:

1. При небольших морозах, когда самотёчной циркуляции достаточно для прогрева радиаторов, открывают кран, насос в этом случае не задействуют.
2. При недостаточной циркуляции перекрывают кран и включают насос.
3. При отключении электропитания циркуляция происходит через открытую трубу без использования насоса.

Однотрубная отопительная система. Общие представления

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.

Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.

Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном  доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.

*Схема с нижним подключением радиаторов выглядит экономичнее, ввиду меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Определение мощности теплых полов

Если вы решили использовать в качестве обогрева «теплый пол», оборудование следует подбирать исходя из следующих показателей мощности:

• для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
• для застекленного балкона – 130-170 Вт/ м²;
• для ванной около 150 Вт/м².

При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %

Расчет труб для теплого пола производится по следующей формуле: L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб)

Расчет труб для теплого пола производится по следующей формуле: L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Двухэтажного дома

Схема однотрубной системы для 2-ух этажного дома

Распределять по дому стояки,  к каждому из которых будет подсоединено всего два радиатора, не имеет смысла. Гораздо проще организовать два независимых контура по одному на этаж и согласовать их с помощью гидрострелки или регулирующей арматуры.

В каждом контуре общая труба укладывается на уровне пола  по периметру здания, и к ней подключаются радиаторы. Обеспечить нормальное функционирование естественной циркуляции в данном случае довольно сложно, потому предпочтение отдается принудительной циркуляции.

https://youtube.com/watch?v=eOhZmK9GLvo%3F

2 Особенности схем

В небольших загородных домах с одним жилым этажом чаще всего устанавливают «Ленинградку» горизонтальным образом. На практике, при монтаже всей системы следует учесть, что все материалы должны располагаться на одном уровне. Классическая схема открытого типа содержит:

• Котел обогрева, соединенный с системой подачи воды и канализационной сетью.
• Расширительный бак с патрубком, именно он делает систему открытой.
• Циркуляционный насос, встроенный на обратной трубе. Благодаря ему происходит циркуляция воды по всему периметру.
• Трубы с подачей горячей водой и трубы отвода охлажденной воды или антифриза.
• Радиаторы с вентилями, откуда выпускается воздух.
• Фильтр, который пропускает теплоноситель перед попаданием в котел.
• Два шаровых крана — первый позволяет системе наполниться теплоносителем. Второй осуществляет выпуск воды напрямую в канализацию.

Батареи на картинке соединены трубопроводом вниз, но можно применить и диагональное соединение — более эффективное. Схема Ленинградской системы отопления:

Но и эта схема не обделена недостатками. Например, если понадобится заменить радиатор или отремонтировать его, то придется отключать всю сеть, сливать воду, что не скажется благоприятным образом в отопительный сезон. Кроме того, она не позволяет регулировать радиаторы — менять температуру в здании. Решить проблемы может другой порядок расположения материалов:

В нижнюю трубу в схеме внедрили байпасы, которые регулируют величину протока. Когда игольчатый клапан закрывается полностью, радиатор работает на всю мощность и отдает большое количество тепла. Если же клапан слегка приоткрывается, то часть воды проходит через байпас, часть через шаровой кран. Таким образом, можно изменить температуру в помещении, меняя положение вентиля.

Что касается закрытых систем, то здесь вся магистраль оказывается под давлением благодаря расширительному бачку. Кроме того, здесь присутствует панель контроля. Она состоит из корпуса, куда устанавливают:

• Предохранительный вентиль. Он выбирается для каждого котла отдельно, учитывая максимально допустимое значение давления. Если терморегулятор сломается, то через клапан выйдет весь теплоноситель, а давление понизится.
• Воздухоотводчик. Прибор выводит лишнее количество воздуха. Если произойдет поломка системы терморегуляции, то при кипении жидкости в котле возникнет лишний воздух, который удалится через устройство.
• Манометр. Это устройство, контролирующее и изменяющее давление в сети. Стандартное значение давления составляет 1,5 атм, но все зависит от характеристик котла.

Вертикальный вариант «Ленинградки» применяется в небольших двухэтажных домах. Они могут быть открытыми или закрытыми, с самотеком или автоматизированной циркуляцией. Причем провести подключение конструкции без насоса на практике довольно-таки тяжело. Трубопровод здесь устанавливается в верхнем участке стен под углом. Теплоноситель поступает из котла в бачок, затем под давлением перемещается по трубам и радиаторам.
