Потолок из гипсокартона с подсветкой своими руками, инструкции

Виды подсветки потолка из гипсокартона

Открытую. Монтируется легко. Для светильников нужно либо проделать отверстия, либо подвесить их к конструкции

В таком случае важно учитывать, что общий вес всех светильников не должен превышать 10 кг. При этом мощность приборов может быть любой, поскольку покрытие не горит и не деформируется, в отличие от натяжного полотна.

Скрытую

В этом случае осветительные элементы устанавливают в межуровневое пространство. Процесс монтажа — сложнее, но выглядит такая подсветка намного эффектнее.

• Общая. Выполняется с помощью потолочных шин, ламп и навесных светильников.
• Зональная. В этом случае с помощью яркого освещения отделяют рабочую зону, а мягкой и приглушенной подсветкой — зону отдыха.
• Декоративная. Позволяет расставить нужные акценты в комнате. Устанавливается для воплощения креативных дизайнерских решений.

Чаще всего, делая потолок из гипсокартона с подсветкой своими руками, выбирают вариант скрытого, декоративного, светодиодного освещения.

Общая характеристика и подбор материала

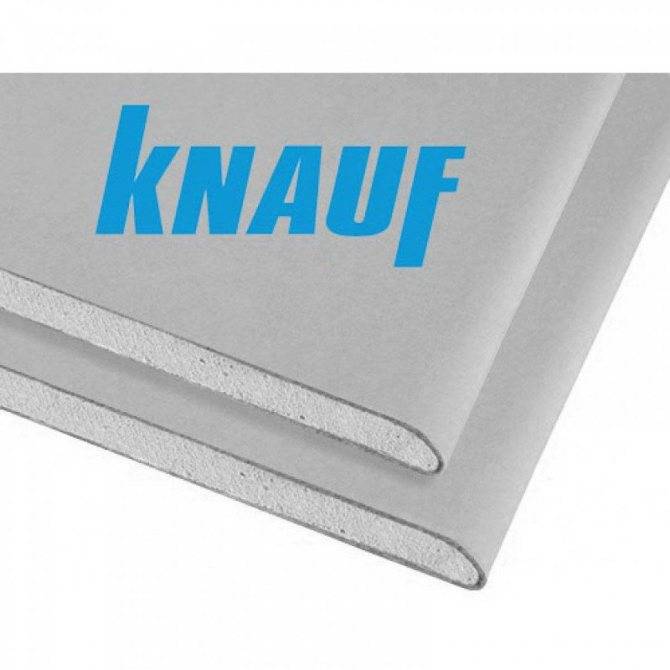

Гипсокартон — спрессованное гипсовое полотно, оформленное в лист и обернутое облицовочным картоном. Он успешно применяется в строительстве и отделке уже более 100 лет, хотя на пик популярности вышел только сегодня. Причина столь запоздалого обращения к очень удобному и недорогому отделочному материалу лежит на поверхности: активное развитие всей отрасли — и как следствие этого отличное предложение на рынке, позволяющее подобрать гипсокартонные листы необходимых характеристик и цветовых решений.

• «дышащий» материал;
• экологически безопасен;
• не относится к горючим;
• поддерживает нормальный для человека уровень влажности в помещении.

слабая влагостойкость

. Причем в продаже присутствуют листы гкл с «прокаченным» показателем влагостойкости — они идут, как правило, в зеленом либо голубом цвете — но даже в таком случае гипсокартон не рекомендуется к использованию на открытом воздухе. К тому же, он боится минусовых температур и отличается хрупкостью.

Спектр использования гипсокартона широк, но потолки занимают в нем ключевое место.

Купить нужный материал для того, чтобы сделать двухуровневый потолок из гипсокартона своими руками, только на словах кажется элементарным делом. Сперва нужно выяснить, какой из существующих его видов лучше всего подходит конкретно для вашего ремонта. Определяется это функциональным назначением помещения:

1. какой в нем уровень влажности;
2. насколько велик уровень пожарной опасности;
3. периодичность возникновения температурных перепадов;
4. нижний и верхний температурный порог.

Как выбрать гипсокартонные листы правильно для того, чтобы сделать двухуровневый потолок из гипсокартона своими руками, вам подскажет наша таблица, в которой напротив каждого типа гипсокартона дана рекомендация по условиям использования.

Тип гипсокартона	Цвет	Назначение
Обычный ГКЛ	Серый	Для внутренней отделки в помещениях с нормальным и низким режимом влажности
Влагостойкий ГКЛВ	Зеленый	Для внутренней отделки в помещениях с сухим, нормальным, влажным и мокрым режимами влажности
С увеличенной сопротивляемостью воздействию открытого огня ГКЛО	Серый/Розовый	Для внутренней отделки в пожароопасных помещениях
Влагостойкий с увеличенной сопротивляемостью открытого пламени ГКЛВО	Зеленый	Для внутренней отделки в пожароопасных помещениях с повышенной влажностью

Также при подборе материала для монтажа двухуровневого потолка обращайте внимание на следующие моменты:

• габариты (чаще всего 250 см в длину и 120 см в ширину);
• тип боковой кромки (прямая, утоненная, полукруглая, закругленная);
• толщина листа (не более 9,5 мм).

Указанные размеры являются стандартными, но всегда можно заказать изготовление листов под заказ. В таком случае придется подождать, зато выполнять монтаж двухуровневого потолка будет куда удобнее и легче. Что же касается выбора типа боковой кромки

, то опять по чисто практическим соображениям выбор полукруглой или утоненной кромки выглядит оптимальным: меньше нужно тратить времени на пост-обработку.

Самые популярные производители:

1. Knauf (Германия);
2. Gyproc (Финляндия);
3. Lafarge (Франция);
4. Rigips (Австрия);
5. ОАО «Гипс» (Россия).

Виды подсветки, которые можно реализовать

В сборке гипсокартонного потолка используют следующие виды осветительных приборов:

Точечные излучатели света используются для ночного света и подсветки зоны в комнате или в кухне. Они являются бюджетным вариантом.  Их можно поставить в любой потолок, собранный и обшитый гипсокартонными листами. Такой вид освещения используется, как дополнительный свет в комнате. Основным источником света служит люстра или диоды. Стоимость их невелика при большом выборе дизайнерских решений.

Смотрите в видео: как сделать короб из гипсокартона с подсветкой.

Выбор светодиодной ленты

Лента из диодов для освещения выглядит как полоска, ширина которой 9 мм. Эта полоска изготовлена из гибкого материала. В самой ленте есть резисторы, диоды и дорожки – проводники тока. Такую ленту можно установить в потолок как в зале, так и в кухне. Основные параметры:

1. Тип светодиода. Самые востребование диоды SMD 3528 (один цвет), SMD 5050 (много различных цветов). В ленту последнего обозначения встроены кристаллы, поэтому их ценовая политика выше, чем у одноцветных диодов. 3528 в сроке службы уступает 5050, потому что свечение этих диодов со временем становится тусклым.
2. Плотностью расположения диодов также отличаются ленты. Чем реже насажены диоды на ленту, тем меньше освещения в комнате. Есть расположение диодов 30,60,120 штук на 1 метр.
3. Если необходимо сделать цветную подсветку, то в основном востребована лента 5050, в которой есть красный, чередующийся с зелёным и синими диодами.
4. Есть ленты с защитой от влаги и пыли, а есть обычные. Спросом пользуются защитные ленты. При покупке ленты в комплект обязательно должен входить блок питания.
5. Неон. Стеклянная трубка, в которой находится смесь газов. Яркость света в такой трубке можно менять при помощи конвектора тока. Главным недостатком неоновых трубок является шум при работе. Мощность потребляемого электротока 100 Вт.

Чтобы подача тока была бесперебойной, устанавливаются трансформаторы. Сами трубки по своей структуре очень хрупкие, установка их затруднительна, требует много времени и терпения. Гибкий неон. Потребляет мало электротока. Используется также для вспомогательной подсветки. Отличается от остальных приборов обширным выбором в цветовой палитре оттенков. Не нагревается, что является большим плюсом. Стоимость таких установок довольно-таки велика.

Расчет количества материала

Для иллюстрации методики расчета материалов возьмем реальные размеры комнаты, а не упрощенные: в длину — 5,6 м, в ширину — 3,8 м, при этом длина одной из стен составляет 5,9 м из-за выступа в 15 см.

1. Определяем метраж направляющих планок (ПН), размер 28×27 мм — крепятся к стенам под потолком, служат опорой для каркаса:

• Рассчитываем периметр стен: 5,6 + 5,9 + 3,8 х 2 = 19,1 м.
• Находим количество профиля ПС: 19,1 м / 3 м = 6,36 шт., где 19,1 м — периметр стен; 3 м — длина профиля; 6,36 шт. — число планок, необходимых для монтажа потолка. Так как такое количество не продается, придется приобретать 7 штук.

2. Рассчитываем количество потолочного профиля (ПС) сечением 60×27 мм — из него собирается решетка для монтажа ГКЛ. Для этого определим число продольных и поперечных рядов. Так как устанавливать планируется ГКЛ толщиной в 6,5 мм, шаг для продольных профилей будет 60 см, поперечных — 50 см.

Расчет проведем по формуле: К = Р/L — 1, где:

• К — количество линий профиля;
• Р — длина помещения;
• L — размер шага (0,6 м).

Подставим числовые значения в формулу и получим количество:

• Продольных рядов: 3,6 / 0,6 — 1 = 5;
• Поперечных: 5,8 / 0,5 — 1 = 10,6. В результате округления в большую сторону получим 11 рядов.

Общая длина потолочного профиля составит 68,6 м (5,8 х 5 + 3,6 х 11). В продаже можно встретить потолочный профиль длиной от 2,5 м до 4 м. В нашем случае наиболее оптимальный вариант — 3 м. Тогда придется покупать 23 планки (68,6 / 3).

3. Длина помещения больше длины профиля, поэтому их придется наращивать. В нашем примере соединение продольных частей каркаса произойдет в крабе, так как шаг поперечных профилей кратен длине планки.

4. Количество «крабов» равно числу пересечений продольных и поперечных профилей — 55 (5 х 11).

5. Число прямых подвесов можно рассчитать по простой формуле:

S = (D + 1) х N + (N + 1) х D, где:

• S — число прямых подвесов;
• D — количество рядов продольных профилей;
• N — количество рядов поперечных профилей.

Подставив в формулу конкретные числа, получим, что для работы необходимо купить 126 подвесов {(5 + 1) х 11 + (11 + 1) х 5}.

6. Дюбель-саморезы 6×60 мм (8×80 мм) для установки направляющих профилей и крепления подвесов. В стену вкручиваются через каждые 30 см, на крепление 1 подвеса необходимо 2 шт. Суммарно нужно 266 шт.

7. Шуруп самонарезающий «клоп» LN 11 (3,9 х 11), для соединения профилей между собой на стене — по 2 шт., с крабом — по 4 шт., с подвесом — по 2 шт. Потребуется 3 пачки по 200 шт.

8. Саморезы для крепления гипсокартона 3,5х25 мм. Ими ГКЛ крепятся к обрешетке. Потребуется 1 упаковка по 1 000 шт.

9. Гипсокартон необходимо покупать длиной 3 м, чтобы не делать вставок (при длине ГКЛ 2,5 м придется вырезать дополнительно к 2 целым листам кусок длиной 0,8 см). Всего потребуется 6 листов {(3,6 х 5,8) / (1,2 х 3)}, где 2 первые цифры — размеры комнаты, вторые — длина и ширина листа.

Необходимые материалы

Как правило, устройство гипсокартонного потолка в сухих помещениях требует применения листов потолочного гипсокартона толщиной 9,5 мм. Лист потолочного гипсокартона имеет размер 1200 х 2000 мм или 1200 х 2500 мм. Такие панели легко монтировать и они значительно облегчают вес всей конструкции.

Точечный светодиодный светильник

Листы ГКЛ крепятся к металлическому каркасу, который собирается из профилей и крепится к потолку при помощи П-образных подвесов. Ниже приведен список материалов применяемых для сборки потолка:

• профиль CD-60 (несущий)
• профиль UD-27 (пристенный или соединительный)
• подвес прямой П-образный
• крестовой соединитель (краб)
• дюбель-гвоздь 60х40
• саморезы по металлу со сверлом 12 мм (семечки)
• лист ГКЛ (потолочный)
• саморез 25 мм (черный по дереву)

Крепление гипсокартона к каркасу

Приборы и материалы для устройства подсветки и главного освещения:

• лента светодиодная
• трансформатор
• встраиваемые светодиодные точечные светильники
• провод для освещения медный ВВГ 3х1,5
• гофрированная пластиковая труба
• пластиковые хомуты
• изолента

Перед началом работ настоятельно рекомендуется выполнить эскиз будущего потолка с указанием размеров и мест размещения приборов освещения. В дальнейшем это облегчит монтаж гипсокартонных потолков.

Шпаклевка потолка и короба

Сборка металлического каркаса прямоугольного короба шириной 350 мм и высотой 180 мм

При помощи малярной нити отбиваем по периметру помещения уровень потолка (короба).

По отмеченной линии дюбелями крепится пристенный профиль UD-27. На существующий потолок наносят параллельные стенам линии на расстоянии 150 мм от стены.

Трансформатор светодиодной ленты

По нанесенным линиям к потолку дюбелями крепятся прямые подвесы с шагом 600 мм. Края подвесов изгибают в виде буквы П. К подвесам и пристенному UD-27 профилю, саморезами 12 мм перпендикулярно крепятся отрезки UD-27 профиля длиной 340 мм. Оставшиеся края подвесов обрезают ножницами по металлу.

Для крепления боковой стенки короба к профилям UD-27 перпендикулярно крепится саморезами (семечки) несущий CD-60 профиль. Каркас подвесного потолка из гипсокартона готов.

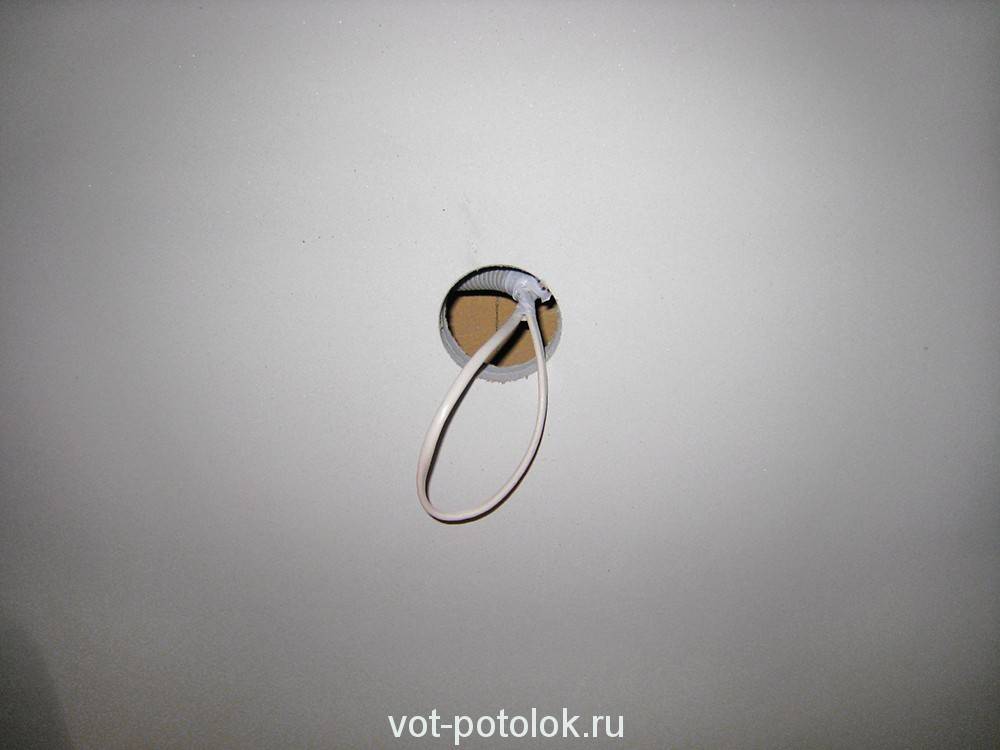

Петля

Проложите провод, размещенный в гофре и, закрепите его к каркасу пластиковыми хомутами в местах установки светильников. В месте установки светильника гофру разрезают, а провод выводят петлей длиной 20-25 см.

Крепление гипсокартона

Лист ГКЛ размечают в соответствии с размерами короба. При помощи строительного ножа листы разрезают на куски требуемых размеров. Крепят гипсокартон к несущему и пристенному профилю саморезами 25 мм.

При монтаже боковой стенки короба надо оставить зазор на 50 мм ниже существующего потолка. В этой нише будет размещена светодиодная лента — декоративная подсветка потолка из гипсокартона.

После того, как короб закрыт ГКЛ, в местах размещения светильников коронкой требуемого диаметра вырезают отверстия

Важно помнить! При монтаже листов отмечайте места перемычек из UD-27 профиля. Это позволит избежать попадания коронки на металл

После обшивки короба листами ГКЛ вся поверхность грунтуется и шпаклюется стартовой и финишной шпаклевкой. После высыхания вся поверхность затирается и шлифуется. После шпаклевки остается покрыть потолок обоями или водоэмульсионной краской.

Установка освещения

В нишу между стенкой короба и потолком по периметру потолка укладывается светодиодная лента. Трансформатор подключается к двухклавишному выключателю. Вторая клавиша отвечает за включение основного освещения.

В отверстия под точечные светильники выводятся петли провода освещения. Петля режется пополам, концы провода зачищают ножом и к ним подключают точечный светильник. После этого отжав пружины, его устанавливают в отверстие.

Основная и декоративная подсветка потолка

Гипсокартонный потолок с подсветкой готов. Как монтируются подвесные потолки из гипсокартона видео, представленное ниже расскажет более наглядно.

Потолок со встроенной подсветкой

Такой потолок играет главную роль в оформлении комнаты. Подсветка может быть комбинированной с разных видов световых иллюминаций. Электросвет регулируется по яркости. При помощи световой отделки помещение возможно поделить на зону отдыха и игр, допустим, в детской комнате.

Преимущества, недочёты данной конструкции

Такой потолок имеет много плюсов, которые невозможно не заметить даже скептическому человеку.

1. Верх комнаты становится идеально гладким и ровным.
2. Перед началом работ по изготовлению потолка не надо делать сложную подготовку базового покрытия.
3. Гипсокартонная конструкция скрывает множество разных проводов, вытяжки, вентиляционные отводы.
4. Возможность реализовать свои самые хрупкие идеи с уровнями потолка, а также с освещением комнаты.

Небольшие минусы потолка из гипсокартона:

1. Высота комнаты уменьшается.
2. Потолок из гипсокартона с подсветкой требует от себя минимальных знаний в электричестве, но иногда таких знаний не достаточно, чтобы сделать электрическую проводку.

ВНИМАНИЕ! При неправильно сделанной проводке и подключения светильников может произойти замыкание. Это не только испортит проводку, но приведет в непригодность светильники

Общие советы

При проведении ремонтных работ потолка с подсветкой требуется учесть следующие нюансы:

• Освещение лучше устанавливать зонально. Это будет не так бросаться в глаза, чем единый яркий свет;
• Схему проводки для освещения точечно следует начертить отдельно и заранее:
  • Кухня – с помощью света выделяется поверхность для приготовления пищи и стол для обеда. Если кухня маленькая, то многоуровневый потолок из гипсокартона станет слишком нагроможденный. Создастся впечатление, что потолок висит и падает на голову;
  • Столовая. В ней будет великолепно смотреться круглый потолок;
  • Потолок из гипсокартона в спальне – контурная подсветка на таком потолке над кроватью, отдельные осветительные приборы над зеркалом и над рабочим столом;
  • В гостиной – потолок из гипсокартона с осветительными приборами яркого света над вешалкой или шкафом для верхней одежды, а также возле зеркала. Остальная комната может быть в приглушённой световой гамме;
  • В детской оригинально смотрится натяжной потолок с коробом для подсветки;
  • Коридор. Если высота потолка позволяет, можно сделать трехуровневые потолки. В таком случае каждую подсветку выделяют иным цветом для игры тонов и гармонии. В коридоре форма потолка будет квадратной.
• Следует учесть один очень важный факт – свет не должен ослеплять глаза;
• Если идет разное освещение в комнате, следует на каждое в отдельности установить выключатели;
• Вначале, следует определить место выключателей в помещении, а после этого приступать к работам на потолке, где будет установлена подсветка.

Прежде чем приступать к выполнению работы, следует продумать и записать всё до мелочей.

Какие бывают потолки из гипсокартона с подсветкой?

Подобные потолочные конструкции классифицируются по способу монтажа подсветки:

• Скрытая – обывателю видно только излучение, а сам источник света находится в специальном коробе.
• Открытая – источники света устанавливаются непосредственно на поверхности потолка.

Наибольшим спросом как среди потребителей, так и в кругу профессиональных дизайнеров пользуются парящие, абстрактные и фигурные двухуровневые потолки из гипсокартона с подсветкой, выполняющейся из светодиодных лент, которые монтируются скрытым методом в специальном коробе.

Фото 2-9. Оригинальные гипсокартонные потолочные конструкции с подсветкой

В комбинации с натяжным подвесные потолки из гипсокартона с подсветкой (фото 10-15) смотрятся очень эффектно и богато. Однако учитывайте, что поверхность из ПВХ пленки боится механических повреждений, поэтому ее применение не всегда целесообразно.

Фото 10-15. Эксклюзивные конструкции с применением натяжного и гипсокартонного листа

Варианты потолка

Если основной потолок имеет идеальный вид и отсутствие неровностей, и необходимо просто разбить комнаты на зоны и спрятать кабели — тогда в центральном блоке или по периметру производится установка короба островком. В варианте неравномерной поверхности потолка подходит способ монтажа 2 гипсокартонных ярусов. Изначально проводится установка базовой площади гипсокартонного потолка, а детали последующего уровня нужно подшить под первоначальный каркас. Или же сбоку смонтированного короба прикрепить направляющий профиль для основной поверхности потолка. Также короб второго уровня может быть и овальный или круглый, вообще форму можно подобрать любую, под свою фантазию. Уже окончательный вариант отделки должен выглядеть примерно так.

Создание эскизов, схем и чертежей

Схема подвесного потолка из гипсокартона с подсветкой

На этой стадии нужно определиться с дизайном будущей конструкции, а потом и с количеством ярусов. Мы будем всё рассматривать на примере двухуровневого потолка из гипсокартона, ведь это наиболее популярная конструкция. Если уровней больше, то они делаются по такому же принципу, как и второй уровень.

Схема двухуровневого потолка из гипсокартона с подсветкой

Придумать дизайн можно самостоятельно, но сначала лучше посмотреть на существующие примеры. Из них можно узнать, что в моде криволинейные элементы. Может показаться, что вам не по силам собрать криволинейный многоуровневый потолок из гипсокартона с подсветкой, но это лишь поначалу. Потратив время на эскиз, придет понимание того, что всё не настолько уж и сложно.

При создании чертежа нужно указать не только места крепления светильников и форму потолка, но также и места расположения всех профилей, чтобы правильно собрать конструкцию. Размещать всю эту конструкцию на глаз не рискнет даже бывалый мастер.

Светодиодное освещение

Это комплект последовательно скрепленных светодиодных светильников. Питание происходит от 12В и 24В. Ленты разделяют на монохромные (белые, красные, синие, зеленые) и универсальные. Летны монохромного свечения обеспечивают подсветку потолка постоянно одним цветом, свечение универсальных источников можно менять с помощью контролера и пульта управления. Возможность менять подсветку одним нажатием кнопки на любой оттенок, а также можно изменить интенсивность свечения от дневного до приглушённого ночного. Светодиодные ленты чаще всего используются дизайнерами. Классификация по типу исполнения:

• Обычные, не имеющие защитной оболочки. Такие ленты используют в помещениях с низким коэффициентов влажности.
• Изолированные ленты, поверхность которых лаковая. Такую подсветку можно использовать в ванных комнатах и кухонных помещениях.
• Влагостойкие ленты или дюралайт. Такие ленты надежно защищены полимерным корпусом. Для домашней потолочной подсветки используют очень редко, чаще всего дюралайты встречаются в аквариумах и бассейнах.

Светодиодные ленты чаще всего используются дизайнерами Преимущества светодиодов:

Пониженный коэффициент энергопотребления ламп, что идеально подходит для декорирования освещения на больших площадях.
Светодиодные источники света даже при непрерывной работе остаются холодными. Нагревается только сам блок питания освещения, но не лампы. Такую подсветку используют в декоре общественных мест для соблюдения техники пожарной безопасности. Остановить свой выбор на светодиодах нужно, если дом или перекрытия деревянные.
Эксплуатационный срок светодиодных ламп достигает шести лет. Одна светодиодная лампа может непрерывно работать несколько суток подряд.
Светодиоды при нормальном электропитании редко перегорают.
Стоимость.
Простой и быстрый монтаж. Обратная сторона ленты клейкая, достаточно убрать защитную бумагу и прикрепить в нужном месте

Если клей кажется недостаточно надёжным креплением, можно использовать строительный степлер, но осторожно, чтобы не пробить саму светодиодную ленту.

Главный недостаток светодиодного освещения — заметны все дефекты потолка. При равномерном светодиодном помещении заметно, что потолок неровный. Многих людей не устраивает наличие адаптера, так как его тоже нужно разместить под потолком.

Главный недостаток светодиодного освещения — заметны все дефекты потолка

Подключение электрической части

Перечень операций, как сделать подсветку в потолке из гипсокартона:

На светодиодной ленте имеются отметки, где можно производить разрезания.
Коммутация отдельных отрезков ленты проводится с помощью паяльника или специальных LED коннекторов.
При выборе блока питания рекомендуется предусматривать запас по мощности в 20-30%.
Установка на металлические участки каркаса требует обязательного использования изоляционных подкладок

Перед началом установочных работ систему необходимо обесточить.
При монтаже многоцветного диода важно не перепутать полярность: синий и черный провода – это минус, а красный – это плюс.
Перед окончательной фиксацией ленты ее необходимо протестировать на предмет работоспособности.
Длинные участки ленты при последовательном подключении коммутируются по-разному. Как показывает практика, большую безопасность демонстрирует параллельное соединение отрезков от 5 м длиной

Для этого используют провода сечением 1,5 мм. В этом случае блок питания нужно брать мощнее, чем обычно.

Как найти профиль под гипсокартоном?

Чтобы не промахнуться и попасть крепежной оснасткой точно в металлический каркас, рекомендуем воспользоваться мощными неодимовыми магнитами.

С помощью него можно с легкостью отыскать под гипсокартнонной поверхностью стоечный, направляющий профиль или вспомогательные металлические перемычки. Поиск профильного потолочного каркаса необходим для того, чтобы подвесить осветительные приборы или другие декоративные элементы интерьера.

При ошибке в расчетах вся конструкция рано или поздно обрушится на пол, поэтому очень важно определить правильную точку для крепежа. Для этого нужно:

1. Выбрать примерное место будущего крепления.
2. Приложить к потолку тонкий лист бумаги или ткани, чтобы магнит не поцарапал поверхность.
3. На ткань поместить неодимовый магнит и начать медленно водить им вдоль предполагаемой зоны поиска.
4. При появлении магнитной реакции отметить место карандашом.

Обращаем ваше внимание на то, что для наиболее эффективного поиска металлического профиля лучше воспользоваться большим магнитом. Он способен за один раз охватить больший радиус, а значит обнаружение металла не займет много времени

Скрытая ниша

Скрытый тип подсветки сегодня очень популярен. Многие люди выбирают именно его, чтобы не портить дополнительными конструкциями зеркальный вид своего натяжного потолка. В таком случае необходим только монтаж скрытого короба.

Скрытая подсветка

Как видим, внешне такая ниша будет выглядеть как простой короб с небольшим отверстием. Но в плане сборки он требует гораздо больших затрат сил и времени. Особенностью такого короба будет то, что он останется в пределах габаритного потолочного каркаса и обошьется вместе с ним гипсокартоном или будет обтянут поликарбонатной пленкой. Через небольшое отверстие будет излучаться свет, красиво отражаясь от зеркального потолочного потолка.
