Обвязка пеллетного котла: схемы, правила установки и подключения котла на пеллетах

Принцип работы пеллетного котла

Основной принцип работы пеллетного котла – это дозированная подача топлива в камеру сгорания в том объеме, которое нужно для получения заданного количества тепловой энергии именно в данный момент.

В отличие от твердотопливного котла на дровах, где вся закладка топлива уже лежит в топливнике и либо горит вся, либо обгорает с одной стороны, в камеру сгорания пеллетного котла топливо подается порциями.

Делается это через механизм пеллетной горелки, которая бывает трех видов:

• дутьевая или факельная,
• ретортная или объемного горения,
• поточная или конвейерная.

Факельные горелки могут быть с принудительной подачей пеллет шнеком и гравитационные, в которых пеллеты «сваливаются» под своим весом в рабочую зону горелки на освобождающееся место от уже сгоревших пеллет.

Каждый из указанных выше видов горелок нуждается в отдельном описании, потому каждому из них отведена отдельная статья – смотрите их на сайте в разделе «Горелки к котлам».

Что касается котлов, оснащенных горелками с принудительной подачей пеллет, то в них топливо подается шнеком или пневмоподачей из бункера в горелку точно отмеренными контроллером порциями. Величина порций зависит от той температуры, которую требуется поддерживать на данный момент в доме и от температуры уличного воздуха.

Вентилятор горелки принудительно подает воздух в зону горения. Количество воздуха также рассчитывается контроллером.

Тепло от сгоревших пеллет снимается трубчатым, пластинчатым или жаротрубным теплообменником котла, в зависимости от конструкции его топки. Лучшие пеллетные котлы используют вертикальные трубчатые теплообменники и горизонтальные многоходовые теплообменники.

Для примера, в условиях отсутствия электричества, лучшим котлом будет энергонезависимый пеллетный котел Пеллетрон. В этих условиях будет работать только самая простая схема пеллетного котла.

А в условиях жесткой экономии топлива, лучшим пеллетным котлом будет дорогой котел с хорошей автоматикой, позволяющей делать тонкую настройку сжигания пеллет.

Ретортная пеллетная горелка: изготовление

Подача гранулированного горючего в таких устройствах, также как и в факельных, осуществляется с помощью шнекового транспортера. Отличием является то, что гранулы подаются снизу. Необходимый для горения воздух нагнетается через специальные отверстия в стенках реторты. Для эффективной работы такого устройства необходим контроллер, своевременно реагирующий на изменение температуры теплоносителя и вносящий необходимые коррективы в работу шнека и вентилятора.

В отличии от факельных устройств, пламя в ретортной пеллетной горелке направлено вверх, поэтому конструкция теплообменника у этих агрегатов сильно отличается. К недостаткам ретортных систем относятся:

• Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
• Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
• Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.

В качестве материала для чаши могут быть использованы жаростойкие марки стали и чугун. В некоторых моделях реторта может быть изготовлена из керамобетона или шамота.

Трудоемкость изготовления такого устройства в бытовых условиях довольно велика, поскольку помимо слесарных и сварочных работ потребуются навыки в области подключения электронных систем управления.

Последовательность работ

Типовая схема обвязки предполагает места и последовательность установки оборудования, систему труб, вид и тип оборудования, количество контуров, вид нагревательных элементов, электросхему с оборудованием и приборами защиты. Когда система отопления имеет большое сопротивление, например, многоконтурное отопление или система «теплый пол», то устанавливают циркулярный электронасос.

Последовательность обвязки:

1. Для начала надежно устанавливают котел на стену или пол. ТЭНовыйагрегат закрепляют не ниже 1.5 м от уровня пола, индукционные или электродные устройства закрепляют ниже, по условиям обвязки.
2. Выполняют установку распределительного коллектора от котла.
3. Присоединяют трубы требуемого диаметра к входному и выходному патрубкам ЭК.
4. Устанавливают регулирующий температуру теплоносителя трехходовой клапан с функцией смесителя.
5. Монтируют циркуляционный насос на обратке.
6. Устанавливают приборы защиты котлов отопления, состоящей из 2-х клапанов и манометра, установленных на выходе из ЭК.

Схема обвязки системы с естественной циркуляцией

Типовая система отопления объектов по принципу естественной циркуляцией теплоносителя требует установку основных элементов:

• Комнатный термостат для регулировки температуры;
• отопительные приборы — радиаторы и конвектора;
• воздушный бачок открытого типа;
• запорно-регулирующая арматура и крана для подпитки контура сети.

Технология схема обвязки электрического котла с естественным движением среды является простой и доступной для самостоятельного монтажа. Она упрощается из-за отсутствия насоса для перемещения теплоносителя.

Нагретая вода перемещается по контуру, выполненных со строгим соблюдением уклонов, благодаря физическим законам движения горячих и холодных сред. Она применима для индивидуального отопления одноэтажных объектов с небольшими площадями нагрева.

Обвязка с принудительной циркуляцией

В этой схеме дополнительно обвязывается циркуляционный насос: байпасная линия, электропитание, запорно-регулирующая арматура и система безопасности с датчиками температуры и давления. Эта наиболее оптимальная схема автоматического управления уровнем нагрева и ГВС. Владелец объекта может выбирать разные температуры для разных помещений, хотя и потребует повышения стоимости отопления на затраты электроэнергии для работы насоса.

Алгоритм обвязка электрического котла отопления, схема ТЭНового электрокотла:

1. Присоединяют выходные патрубки к сетевому трубопроводу через шаровые краны и американку.
2. Монтируют в обратной магистрали расширительный бачок мембранного типа и сетчатый грязевик для фильтрации взвешенного шлама и мусора в сетевой воде.
3. Для очистки грязевика, перед ним устанавливают шаровой кран.
4. Устанавливают циркуляционный насос в схемах с принудительной циркуляцией, если его нет в комплекте поставки котла, то его приобретают дополнительно, подбор осуществляется по объему воды, которая окулируется по контуру котла и указанному в паспорте.
5. Устанавливают группу безопасности: манометр, воздухоотводчикаи предохранительно-сбросной клапан, предотвращающий от повышения давления в системе.

Аварийная обвязка

Такой вид обвязки обязателен для двухконтурных электрокотлов, его выполняют в целях безопасной эксплуатации всего оборудования, например, внезапное отключение электроэнергии.

Существует несколько вариантов аварийной обвязки ЭК:

1. Циркуляция воды через байпас с подпиткой водопроводной водой. Схема имеет небольшое применение, в связи с тем зачастую при отключении электроэнергии – вода также отключается.
2. Аварийный источник электропитания для насоса циркуляции — аккумуляторная батарея. Она должна всегда находиться в заправленном состоянии, таким образом, схема требует постоянного обслуживающего персонала для зарядки и обслуживании батарей.
3. Гравитационная циркуляция — специальный контур с минимальным подключением нагрузки, для охлаждения теплоносителя, обогревает только небольшую часть комнат. Данная схема – самое эффективное решение.

Можно подвести черту, действительно, обвязка электрического котла автономного отопления не является сложной. Тем не менее от исполнителя потребуется скрупулёзность   выполнения и обеспечения качества соединений. От владельца и монтажной организации потребуется соблюдение Правил электробезопасности и соблюдение точности монтажной схемы завода-изготовителя обозначенной в технических документах электрокотла.

Изготовление экономичного устройства своими руками

Пеллетный котел имеет довольно простое устройство, поэтому его несложно собрать своими руками. Для этого понадобятся стальные трубы или листы толщиной 3—5 миллиметров, болгарка и сварочный аппарат. Если ранее вам не приходилось сталкиваться со сварочными работами, обратитесь к профессионалу.

Основной элемент котла — теплообменник. Его лучше изготовить прямоугольной формы из труб с квадратным сечением. Для этого:

1. Берутся трубы одинакового размера.
2. В вертикальной стойке проделывается окно круглой формы.
3. В передних трубах вырезаются отверстия для водоотвода (одно для холодной воды, другое — для горячей).
4. Детали конструкции соединяются при помощи сварочного аппарата.

Чтобы швы получились ровными, стойки лучше всего расположить на ровной поверхности.

Прежде чем проводить монтажные работы, устройство проверяют на прочность:

• аппарат располагают вертикально;
• закрывают нижнее отверстие;
• заливают в емкость воду.

Внимание! Конструкция не должна пропускать жидкость даже в незначительных количествах. В противном случае требуется снова провести сварочные работы

После того как котел собран и проверен, приступают к его установке. Существуют простые правила монтажа этого прибора:

Устанавливать котел следует в нежилом помещении, например, в подвале. Заранее стоит позаботиться о покрытии пола

Важно, чтобы пол был бетонным или выполнен из керамической плитки. Помещение необходимо хорошо проветривать

В комнате с котлом следят за влажностью воздуха и температурой. Котельная не должны быть маленьких размеров, так как в ней неудобно будет проводить обслуживающие работы.

Обвязка пеллетного котла отопления схема — Отопление частного дома

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной

Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

https://youtube.com/watch?v=KCT%25D0%25A5%25D0%25B0%25D1%2580%25D1%258C%25D0%25BA%25D0%25BE%25D0%25B2

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

• Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
• Труба дымохода должна быть выше крыши минимум на полметра;
• Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
• Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
• Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
• В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Дымоход для пеллетного котла: важность правильной установки

Благодаря хорошей тяге повышается эффективность работы пеллетной установки. Если же дымоход будет сделан, верно, то он сможет обеспечить требуемую тягу, не смотря на погодные условия. Как выглядит самодельный дымоход, можно узнать из фото.

В данном дымоходе проводят монтаж устройства, которое будет отводить конденсат. Правильный подход к установке колпака станет залогом защиты от аэродинамического подпора или перекрытия трубы.

Чаще всего для дымохода выбирают металлические трубы, которые оснащают люками для чистки и утеплителем. Говоря о просвете между внешней поверхностью и кровлей, то он должен составлять не более 13 см. не лишним будет сказать, что для пеллетного котла опасной является как маленькая тяга, так и слишком большая. Чтобы этого избежать, потребуется дополнительная установка шиберной заслонки и стабилизатора.

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

• монтаж распределительных гребенок;
• монтаж соответствующих насосных контуров для каждого потребителя;
• установка предохранительного оборудования;
• установка расширительного бака;
• монтаж запорной арматуры;
• соединение котла с подающим и обратным контурами;
• заполнение контуров теплоносителем;
• опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

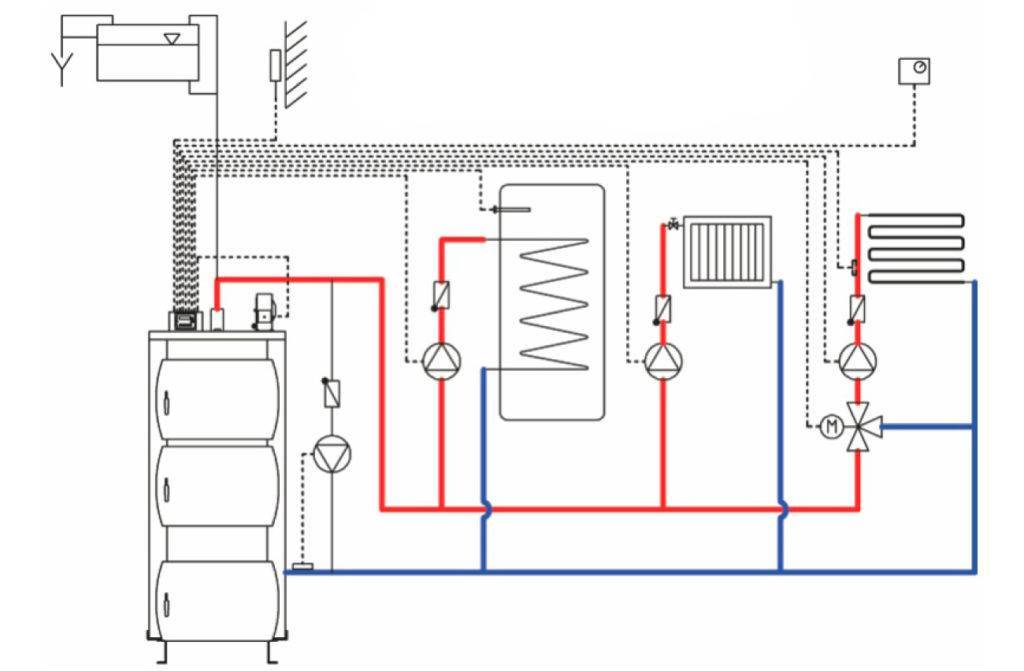

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

• выполнить установку котла;
• подключить соответствующую горелку (если используется комбинированная модель котла);
• установить бункер для пеллет;
• подключить шнек для подачи топлива;
• подключить пульт автоматического управления котлом.

После этого следует выполнить:

Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
Установку датчика термоклапана, если это предусмотрено конструкцией модели;
Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

Расход топлива на 100 м²

Разберемся, как посчитать, какой расход пеллетного котла в помещении с площадью 100 квадратных метров. Мы можем рассчитать только приблизительный объем того сколько потребляет котел, так как на расход влияет большое количество параметров: площадь помещения, средняя температура на улице, длительность отопительного сезона, качество теплоизоляции дома, качество пеллетных гранул.

При расчетах будем опираться на то, что при сжигании 1 килограмма пеллет вырабатывается 5 кВт тепла, КПД котла 85%, а для обогрева 10 квадратных метров правильно построенного дома требуется 1 кВт энергии в час.

Чтобы обогреть помещение, площадью 100 кв. м. на час, требуется: 100 кв. м * 1 кВт/10 кв. м * 1 кг/5кВт* 0,85 = 1,7 кг. Чтобы посчитать расход в сутки умножим полученное значение на 24: 1,7*24 = 40,8 кг. Реальный расход в месяц будет в 30 раз больше: 40,8 кг * 30 дней = 1224 кг. Для такой площади подойдет модель твердотопливного котла Купер ОВК 10. На 200 м кв уйдет в два раза больше топлива: 1224 кг * 2 = 2448 кг.

Также средний расход пеллет можно посмотреть в технических характеристиках конкретного котла. К примеру, рассмотрим расход котлов Зота российского производства. Модель Zota Pellet мощностью 15 кВт расходует 36 килограмм в сутки, 25 кВт – 60 кг/сут., 30 кВт – 90 кг/сут., 100 кВт – 250 кг/сут. Это число показывает, сколько расходует котел при работе 10 часов в сутки и номинальной теплопроизводительности.

Автоматический режим управления

Хранение пеллетных гранул производится в отдельно стоящем бункере, который связан с камерой сгорания. Автоматика позволяет задать недельную программу подачи гранул в котел. Кроме этого, автоматика по установленной программе будет включать или выключать горелку, что позволяет экономить расход топлива и поддерживать заданный температурный режим в зависимости от времени суток. Управление можно производить либо с помощью дистанционного пульта, либо используя кнопки на дисплее.

Бункер объемом от 200 до 300 литров обеспечивает непрерывную работу котла в течение трех дней. Для бесперебойной работы среднего по мощности котла в переделах 25 кВт, суточная норма составляет 5 кг. Можно произвести установку внешнего бункера, что позволит намного увеличить объем загрузки пеллет, тем самым увеличив время работы котла без вашего вмешательства. За работу горелки отвечает система управления, гранулы в камеру сгорания подаются малыми партиями, что исключает возможность перегрева. Если требуется отключить котел, то после нажатия функциональной кнопки его работа автоматически прекратиться через 5−10 минут, которое требуется для полного сгорания загруженной партии пеллет.

Виды отопительных котлов на пеллетах: камины, устройства с водяным контуром

Котлы по виду используемого топлива бывают:

• пеллетными;
• условно комбинированными;
• комбинированными.

Пеллетные котлы используют в качестве топлива древесные гранулы. Непрерывная работа пеллетного устройства достигается за счет стабильной и своевременной подачи пеллет.

Условно комбинированные приборы допускают использование брикетов, дров и прочего сырья. Но сжигание альтернативного топлива возможно только в крайних случаях. При этом к конструкции котла прилагаются дополнительные детали. Например, колосниковая решетка, которая устанавливается в топку до момента загрузки дров.

Комбинированные котлы используют несколько видов топлива. Это возможно за счет наличия двух или более топок. Такие приборы имеют большие размеры и стоят дороже.

По типу подачи топлива пеллетные котлы бывают:

• автоматическими;
• полуавтоматическими;
• с механической подачей топлива.

Автоматические пеллетные изделия работают без человеческого вмешательства. Достаточно просто включить прибор.

Работой полуавтоматического устройства руководит процессор, но мощность задается владельцем вручную. Периодически (не более 1 раза в неделю) чистят зольники. В среднем этот процесс занимает 15 минут.

Конструкция механизированных пеллетных котлов самая простая, устройства компактны и стоят дешевле других моделей. Работа приборов полностью зависит от человека.

Из-за небольших размеров бункера загружать устройство придется каждые 2—3 дня.

По целевому назначению пеллетные котлы делятся:

• на водогрейные отопительные модели;
• на конвекционные печи-камины;
• на гибридные установки.

Водогрейные отопительные котлы поддерживают в помещении благоприятный температурный режим и нагревают воду. Такое оборудование подойдет для небольших офисов, частных домов, дач. Но устанавливать приборы лучше всего в подвале или в специально отведенном месте.

Конвекционные печи-камины служат для обогрева небольших помещений. Они устанавливаются в жилой комнате, практически бесшумны, имеют небольшие размеры и привлекательный внешний вид.

Гибридные котлы внешне похожи на печи-камины. Приборы снабжены функцией обогрева с помощью водяного теплоносителя. Некоторые модели имеют варочную поверхность и духовой шкаф.

У твердотопливных котлов бывают следующие виды горелок:

• факельные;
• объемного горения;
• каминные.

Факельные горелки неприхотливы. Они подойдут для дач, где не требуется бесперебойная работа устройства. Минусом является однонаправленность факельного огня, который локально нагревает стенки котла.

Горелки объемного горения устанавливают в промышленных котлах большой мощности. Такие приборы нетребовательны к качеству гранул.

Каминные горелки лучше всего подойдут для небольших котлов. Они не особо эффективны, но надежны.

Твердотопливные котлы на пеллетах с автоматической подачей топлива

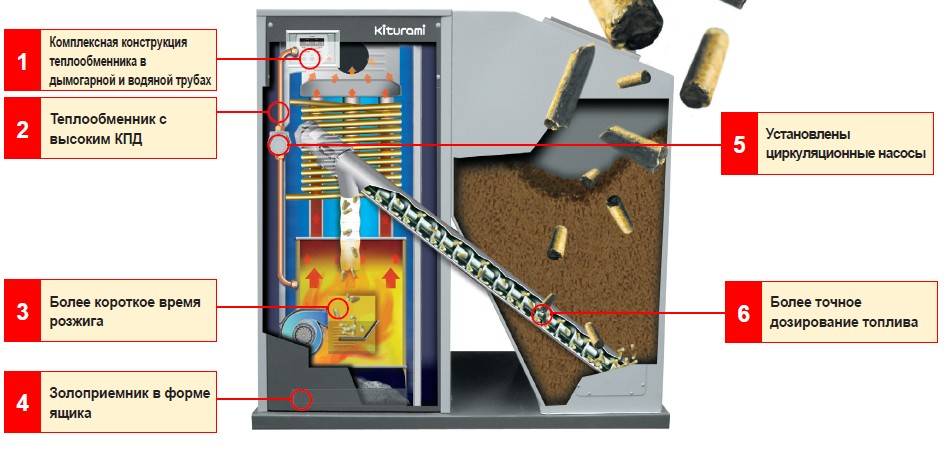

Пеллетные котлы последнего образца с автоматикой подачи топлива – отличный выбор для загородных коттеджей, где отсутствует центральная газовая линия. Данная отопительная техника отличается надежностью и долговечностью. Здесь до мелочей продумана система безопасности, поэтому вам не нужно постоянно контролировать работу отопительного оборудования. При потухании пламени в горелке, утечка топлива абсолютно исключена. Если в доме отключится электричество, котел не перестанет работать, используя загруженный пеллет до конца.

Иными словами для котлов на пеллетах, автоматическая подача топлива является новаторской разработкой, которая существенно упрощает эксплуатацию данной техники.

Поэтапное описание установки

Специалисты не советуют проводить установку и обвязку пеллетных котлов отопления по схемам из интернета новичкам, никогда до этого не имевшим дело с отопительными и водопроводными системами

Но знание того, как проводится монтаж и какие нюансы важно соблюдать в работе, позволит проконтролировать работу подрядчиков

Установка системы проводится по следующей схеме:

1. Монтаж главного оборудования:

• Установка котла в обустроенном месте.
• Установка топливного бункера в стороне от котла.
• Установка в бункере шнековых податчиков пеллет.
• Фиксация трубы податчика пеллет хомутами.
• Установка горелка, приемной трубы и шланга.

1. Обвязка пеллетного котла.
2. Заполнение системы в соответствии с указанным рабочим давлением.
3. Подсоединение к дымоходу. Сечение дымохода должно соответствовать сечению дымоотводящего патрубка котла. Естественная тяга должна быть не менее 12 Па.
4. Установка дополнительных элементов вроде предохранительных клапанов (они не обязательны, но повышают удобство и безопасность пользования).
5. Подсоединение к электросети. При повышенном риске регулярных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Внимание: в статье приведена общая схема монтажа. Детали установки могут отличаться в зависимости от особенности конкретной модели

Более подробная схема дается в инструкции, которая должна обязательно выдаваться при покупке котла.

ПРИМЕРЫ ИЛЛЮСТРАЦИЙ ПО ТЕМЕ:

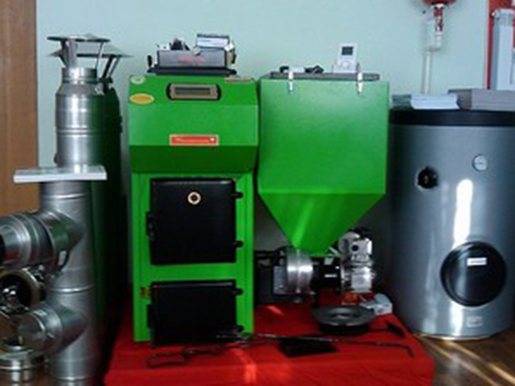

Установка основы котла, топливного бункера

Два варианта подсоединение к дымоходу

Принцип работы пеллетного котла (видео)

Котлы, которые работают на пеллетах, становятся все популярнее и популярнее даже не зависимо от холодных времен года. Специалисты утверждают, что их ждет большое будущее. Так как они не прихотливы в уходе, результат их работы является экологически чистым, то они представляют серьезную конкуренцию другим аппаратам. Грамотное применение такой установки даст возможность не только сэкономить, но и получить надежную, практичную систему для отопления.

На сегодняшний день ассортимент отопительного оборудования, а равно и видов топлива, отличается большим разнообразием, что позволяет выбрать оптимальный вариант под любые требования. Немалый интерес представляют пеллетные котлы. По сути, они являются модифицированной версией печей для древесного топлива.

Однако сравнительно с последними данные установки имеют гораздо более усовершенствованную конструкцию, отличаются высоким уровнем автоматизации и высоким КПД. Их появление обусловлено созданием гранулированного древесного топлива – пеллетов. И, несмотря на недолгое время существования, эти котлы уже зарекомендовали себя с самой выгодной стороны.

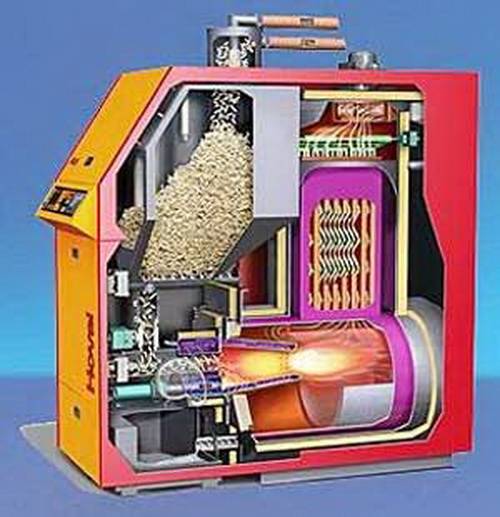

Стандартное строение пеллетного котла представляет собой комплекс взаимосвязанных механизмов, размещённых в едином корпусе и объединённых общей системой автоматизации:

• механизм процесса горения: котёл с горелкой, вентилятор, контроллер, теплообменник и прочие сопутствующие элементы;
• механизм подачи топлива: резервуар и винтовой транспортёр.

Резервуар для пеллетов может быть как внешним, так и встроенным. Назначение у них одно – обеспечение систематического равномерного поступления гранул в топку. Бункеры имеют различные размеры: более крупные модели позволяют загружать большие объёмы топлива, за счёт чего котёл может бесперебойно функционировать на протяжении нескольких дней. Подача гранул осуществляется посредством винтового транспортёра. Теплообменники могут быть выполнены из чугуна или стали.

Импортные модели чаще всего комплектуются именно чугунными аппаратами. Они не подвержены развитию коррозии, характеризуются хорошей теплоотдачей, но имеют большой вес и медленно реагируют на смену температурного режима. В отечественных котлах преимущественно используют стальные теплообменники. Они отличаются более быстрой теплоотдачей, имеют малый вес, устойчивы к температурным перепадам, но склонны к коррозии. Впрочем, в избегании последнего всё больше производителей покрывают теплообменные элементы антикоррозийными составами. Идеальный вариант – теплообменники из цветных металлов, но такие котлы отличаются высокой ценой.

Горелки бывают реторного или факельного типа. У первых есть один существенный недостаток: подверженность сильному загрязнению, особенно если используются пеллеты низкого качества. Они требуют регулярной чистки. Факельные разновидности лишены этого минуса, поэтому их чаще всего можно встретить в современных моделях. Пеллетные котлы полностью энергонезависимы, но некоторые виды данного оборудования оснащаются электродвигателями в качестве резервного источника питания. Такое решение позволяет котлу функционировать даже при отсутствии топлива.
