Обслуживание сплит систем: самостоятельная чистка, заправка и ремонт

Поэтапная чистка климатического оборудования

Самостоятельно очистить кондиционер можно в три этапа:

Производят чистку или замену фильтра кондиционера.
Прочищают «внутренности» внутреннего модуля.
Выполняют профилактическую очистку внешнего блока.

Перед тем, как приступить к проведению любых работ, необходимо полностью отключить климатическую систему от электрического питания. Для проведения эффективной очистки внутренних фильтрующих элементов кондиционера производится последовательно несколько действий, описанных ниже:

Вначале рекомендуется тщательное изучение инструкции по эксплуатации. В ней указано, как правильно самостоятельно извлечь из сплит-системы фильтр. В наиболее дорогих моделях климатического оборудования имеется барабанный фильтрующий элемент, который гораздо эффективнее плоского функционирует, поскольку его изогнутая поверхность большей плоскостью соприкасается с воздухом.

Следующим этапом очистки фильтрующего элемента производится демонтаж крышки оборудования и удаление защитной решетки, которая удерживает фильтр на месте, которое ему отведено, и защищает его от любого повреждения.

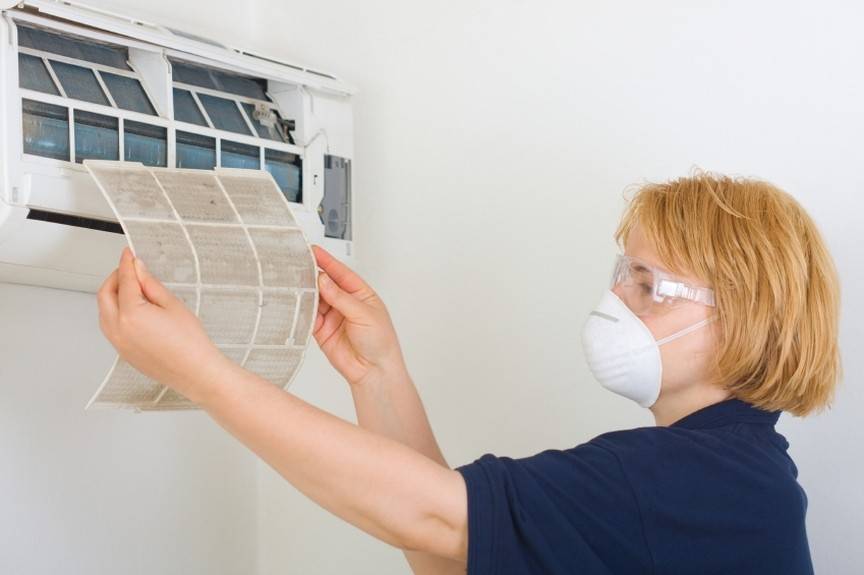

Далее демонтируют фильтр и производят его чистку. Для этого вначале очищают сухой фильтр пылесосом или сухой щеткой, а затем промывают его под струей холодной воды. Сушат фильтрующий элемент естественным образом, поскольку он способен деформироваться, если сушить его горячим воздухом.

Когда фильтр полностью высохнет, производится сборка кондиционера, выполняемая в обратном порядке, а затем шнур питания подключается к электрической сети.

Как снять вентилятор турбину?

Есть несколько вариантов демонтажа “беличьего колеса”, спрятанного под теплообменником.

Первый – прокрутите барабан и посмотрите, есть ли в нем техническое отверстие между лопастями с правой стороны. За ним должен находиться фиксирующий болт.

Выкручивать его целиком не обязательно, можно просто ослабить.

Ошибка №20
Не всегда это можно сделать обычной отверткой.

Дело в том, что данный болтик у отдельных моделей (самсунг, дэу и подобные) дополнительно посажен на клей!

Чтобы его сорвать придется воспользоваться торцовой головкой и трещеткой.

Другой вариант подразумевает запрятывание этого болта под защитный кожух двигателя, который, собственно говоря, и вращает барабан.

Придется снять либо защитный кожух с движка, либо сам двигатель с роторным вентилятором.

Ошибка №21
После раскручивания не забудьте отметить фломастером точное расположение этого болтика на валу.

Если при обратной сборке случайно сместите вал вправо или влево от его заводского положения, это приведет к тому, что лопасти начнут задевать корпус, появится дополнительный шум.

Также посторонние шумы возникают при повторной посадке саморезов и винтов крепления двигателя на свои места. Проблема решается резиновыми проставками или проклейкой изоленты между ушками и местами крепления саморезов.

Ошибка №22
А еще при неправильной сборке вала, крыльчатка может заклинить и двигатель сгорит.

Приподнимаете радиатор вверх и вытаскиваете вентилятор наружу из его посадочного места, либо снимаете с турбины сам движок.

На многих моделях вал турбины сидит очень туго, чтобы его вытащить приходится прикладывать значительное усилие! При монтаже в обратной последовательности, он наоборот, не хочет до конца заходить на свое место.

В этом случае попробуйте пройтись по нему наждачкой.

Еще не забудьте смазать техвазелином или силиконовой смазкой с фторпластом маленькие подшипники, в которые вставляется вал, а также сам вал.

Самостоятельная очистка наружного блока кондиционера

Конструкция внешнего блока кондиционера

Внешний блок кондиционера состоит из следующих составных частей:

компрессор – сжимает фреон, поддерживает движение фреона по холодильному контуру;
четырехходовой клапан – при активном режиме обогрева меняет направление движения фреона;
вентилятор – создает поток воздуха, обдувающего конденсатор;
плата управления находится во внешнем блоке только в инверторных кондиционерах;
фильтр фреоновой системы – предназначен для защиты компрессора от мелких частиц;
крышка.

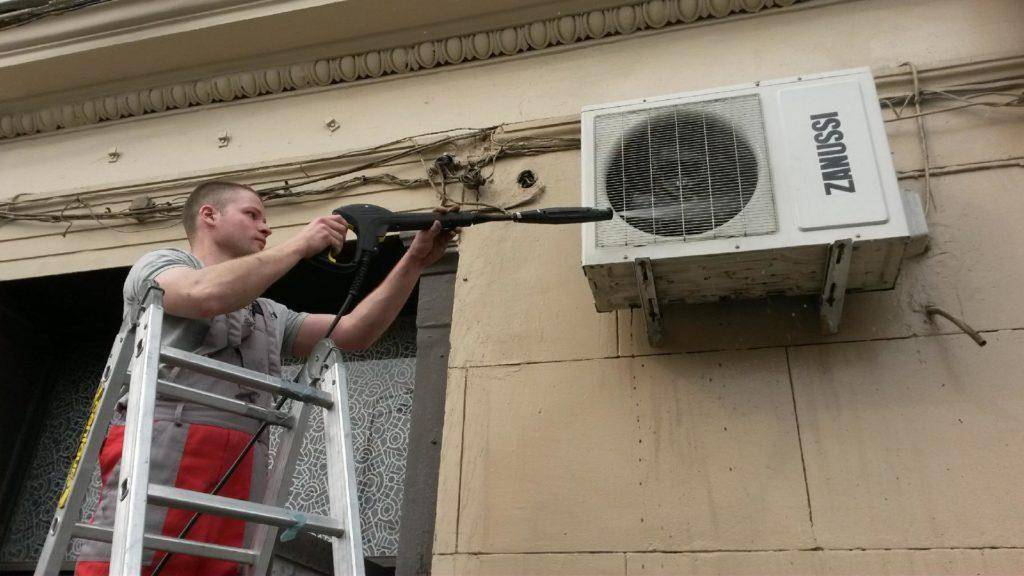

Чистку внешнего блока можно проводить в тех случаях, когда он находится в безопасном месте – на балконе, на уровне первого – второго этажа, когда к нему безопасно можно добраться с помощью лестницы. Если имеется адекватный доступ к внешнему блоку, то почистить его будет не очень сложно.

Приступая к чистке внешнего блока, вначале нужно отключить сплит-систему от электросети. Элементы, нуждающиеся в чистке — радиатор и вентилятор, находятся под наружной крышкой корпуса, для этого нужно открутить ее и аккуратно снять. Прежде всего необходимо вычистить с помощью пылесоса радиатор, чтобы постараться удалить ветки, тополиный пух и прочие элементы загрязнения.

Затем влажной губкой протирается вентилятор, поддон и конденсатор. После завершения чистки наружная крышка прикручивается обратно.

Обслуживание внешнего модуля сплит системы

Основным врагом наружных блоков кондиционеров является уличная пыль и тополиный пух. При отсутствии своевременного ухода конденсатор и компрессор этого модуля, в зависимости от высоты расположения, будут работать эффективно не более двух — трёх сезонов.

Процедура обслуживания внешнего блока несколько проще, чем внутреннего, и не требует полной его разборки, со снятием вентилятора, теплообменники и других деталей

Для грамотного обслуживания этого модуля необходимо также представлять его устройство.

Наружный блок в своём составе имеет:

Вентилятор, подающий потоки воздуха на теплообменник.
Конденсатор, представляющий собой систему из медных трубок, по которым циркулирует фреон.
Компрессор, обеспечивающий сжатие и циркуляцию хладагента по системе.
Четырёхходовой клапан, обеспечивающий реверсивную работу сплит системы, меняя ролями конденсатор и испаритель.
Фильтр.

Как и при работе с внутренним блоком, перед началом клининг-процедуры наружного модуля необходимо убедиться в том, что система обесточена. На первом этапе производится уборка всех загрязнений на корпусе блока, после чего демонтируется лицевая панель и можно приступать к чистке изнутри.

Пошагово это выглядит следующим образом:

Снять решётку и вентилятор.
Произвести защиту двигателя от попадания влаги, спрятав его как можно герметичней в полиэтиленовый пакет.
Произвести сухую очистку доступных мест внутренней системы прибора при помощи малярной кисти.
Обработать моющим средством все внутренние детали модуля, доступные при открытой фронтальной части, а также там, где это возможно — снаружи, по бокам и сзади.
Выждав 5-10 минут, провести мойку всех узлов способами, аналогично описанным для внутреннего блока.
Произвести установку всех снятых деталей в обратной последовательности.

Следует помнить, что чистить радиатор внутреннего модуля необходимо также с осторожностью, чтобы не погнуть и не повредить его рёбра

Во время чистки компрессорно-конденсаторного блока желательно осмотреть его составляющие

Важно своевременно выявить нарушения в работе компрессора, чтобы немедленно устранить неполадки. С правилами проведения диагностики ознакомит рекомендуемая нами статья. Особенностью обслуживания внешних модулей является то, что самостоятельно почистить можно лишь блок, смонтированный в доступной близости

В остальных случаях, всё же придётся прибегнуть к услугам сервисных мастеров, имеющих допуск для работы на высоте

Особенностью обслуживания внешних модулей является то, что самостоятельно почистить можно лишь блок, смонтированный в доступной близости. В остальных случаях, всё же придётся прибегнуть к услугам сервисных мастеров, имеющих допуск для работы на высоте

Важно не только представлять в какой последовательности и как производить чистку составляющих сплит систем в обычных домашних условиях, но и не нарушать основных мер безопасности

Все контакты с внутренними узлами системы допускаются только на обесточенном устройстве, а при работе на высоте необходимо обеспечить страховку и соблюдать максимальную осторожность

Особенности чистки кондиционеров разных производителей

Производством систем кондиционирования воздуха занимаются разные компании. Необходимо заранее разобраться с основными нюансами чистки устройств от различных производителей.

Haier

Почистить кондиционеры, выпущенные компанией «Хайер», просто, так как их легко разобрать. При очистке внутреннего блока устройств используют обычную щетку, смоченную в мыльной жидкости. Если в нем слишком много грязи, блок предварительно продувают при помощи пылесоса.

LG

У большинства моделей систем, произведенных фирмой LG, чаще всего загрязняется внешний блок. Чтобы прочистить его, выполняют следующую последовательность действий:

отключение устройства от электропитания;
удаление из корпуса всего мусора;
снятие защитного кожуха;
очистка лопастей;
промывка радиатора.

Ballu

У владельцев кондиционеров «Балу» возникают сложности с очисткой теплообменника, который находится во внутреннем блоке системы. Чтобы самому прочистить теплообменник, придется выполнить такие действия:

снятие фронтальной крышки сплит-системы;
извлечение сетки, отвечающей за фильтрацию воздуха;
сухая чистка поверхности теплообменника при помощи пылесоса и кисточки;
удаление въевшихся пятен грязи при помощи пароочистителя.

Daikin

Некоторые владельцы кондиционеров Daikin жалуются на быстрое засорение фильтров. Чтобы прочистить их, придется снять крышку внутреннего блока. После этого необходимо достать фильтры и положить их в емкость с водой. Их отмачивают 20-25 минут и протирают тряпкой, чтобы оттереть с поверхности грязь. После просушивания отмытые фильтры устанавливают на место.

Mitsubishi Electric

У сплит-систем от компании Mitsubishi Electric периодически загрязняется система дренажа. Она забивается не только жиром или пылью, но и грибком с плесенью. Если вовремя не прочистить дренаж, вода начнет вытекать внутрь помещения. Для прочистки дренажной системы пользуются растворами для мытья посуды и бытовой техники.

Fujitsu General

У некоторых моделей Fujitsu General из-за скопления грязи ломаются вентиляторы, находящиеся во внутреннем блоке. Чтобы продлить их срок службы, придется периодически чистить лопасти. Сделать это можно механическим способом, с использованием щетки или небольшой кисти. Также можно продуть его компрессором.

Mitsubishi Heavy

Наиболее распространенной поломкой систем от Mitsubishi Heavy считается протекание, которое появляется из-за забитости дренажных трубок. Чтобы системы кондиционирования не протекали, необходимо регулярно прочищать трубы дренажа. Для этого придется отсоединить их от поддона и промыть мыльным раствором.

Toshiba

Некоторые модели Toshiba начинают хуже работать из-за накапливания грязи в испарителе. Чтобы его прочистить, придется отсоединить кондиционер от источника питания и открыть внутренний блок. Затем снимается решетка и смывается грязь с поверхности.

Panasonic

Главным компонентом систем кондиционирования от Panasonic являются фильтры. Они очищаются так же, как и в других моделях сплит-систем.

Hyundai

Во время чистки устройств от Hyundai особое внимание надо уделить внутреннему блоку и фильтрационным сеткам, которые располагаются под фронтальной панелью. Если их не протирать, кондиционер перестанет охлаждать воздух и начнет сильно греться

Hitachi

При очистке устройств, сделанных компанией Hitachi, сложнее всего отмывать внешний блок. Лучше доверить такую работу специалистам, которые сделают все качественно.

Samsung

Старые модели кондиционеров Samsung плохо защищены от плесени и грибка. Чаще всего они появляются в системе дренажа, так как там повышенная влажность. При появлении грибка придется обработать дренажную систему антисептическими смесями.

Electrolux

Внутри сплит-систем от фирмы Electrolux установлены специальные радиаторы, которые надо регулярно чистить. При этом надо проводить сухую чистку без использования воды. Необходимо продуть радиатор компрессором или пылесосом, установленным в режим на выдув воздуха.

Midea

Системы кондиционирования, выпущенные фирмой Midea, нуждаются в чистке внутреннего блока. Данная процедура состоит из нескольких последовательных этапов:

прочистка системы дренажа;
продувание радиатора;
мытье лопастей вентилятора;
чистка фильтров.

Kentatsu

Сплит-системы, создаваемые компанией Kentatsu, надо чистить 2-3 раза в год. Это касается не только внутреннего, но и внешнего блока. Именно в нем скапливается много грязи и мусора. Если не проводить чистку, компрессор кондиционера будет греться, что приведет к его поломке.

Чистка и дезинфекция промышленных кондиционеров

Системы промышленного кондиционирования в обязательном порядке необходимо подвергать чистке и дезинфекции в соответствии с регламентом производителя. При этом службой эксплуатации должен вестись журнал учета работ по обслуживанию, очистке и дезинфекции оборудования. Работы выполняются специалистами, прошедшими спецподготовку и последующую аттестацию комиссией.

Для мультизональных систем кондиционирования (VRF/VRV), крышных кондиционеров, а также для систем чиллер-фэнкойл регламент и периодичность проведения сервисных работ мало отличаются от работы с бытовым и полупромышленным сегментом, с поправкой на габариты и сложность оборудования.

Что касается прецизионной климатической техники, то промывка и дезинфекция внутреннего модуля, включая систему увлажнения, производится ежеквартально, а очистка и мойка выносного конденсатора — дважды в год.

Центральные кондиционеры и компрессорно-конденсаторные блоки работают в комплексе вентиляционных систем, следовательно, их очистку и антисептическую обработку следует производить по рекомендациям СНиП и СанПиН.

Все работы по сервисному обслуживанию с последующим обеззараживанием поверхностей систем промышленного кондиционирования должны выполняться лицами, прошедшими соответствующее обучение, включающее вопросы безопасного проведения работ и оказания доврачебной медпомощи при отравлении дезинфицирующим средством.

Экономия средств по сравнению с вызовом мастера

Зная потребность в материалах и оборудовании, несложно подсчитать, насколько выгодна дозаправка кондиционера, выполняемая своими руками. Стоимость аренды берем на интернет-ресурсах компаний, предлагающих данную услугу в Московской области:

вакуумный насос + коллектор со шлангами – 700 руб. в сутки (12.5 у. е.);
полный комплект, включающий баллон с газом, манометрическую станцию и насос, — от 1000 руб./сутки (18 у. е.);
самый дорогой тип фреона — R410а — 650 руб. за 0.6 кг (12 у. е.).

Примем в расчет более дорогостоящий вариант – аренда оборудования плюс покупка фреона: 700 + 650 = 1350 руб. (24.5 у. е.). Минимальная стоимость заправки сплит-систем, декларируемая различными компаниями, составляет 2000 руб. (35 у. е.). Выгода от самостоятельного проведения заправочных работ не слишком велика – 650 руб. или 10.5 у. е.

Учтите ряд противоречивых факторов:

Чтобы арендовать оборудование и приспособления, нужно затратить личное время.
Цены, указываемые в интернете, могут быть занижены ради привлечения клиентов либо попросту устареть.
Нередко фирма начисляет дополнительные расходы за выезд либо выставляет счет за каждую работу отдельно – вакуумацию, диагностику и заправку.
Существует вероятность, что «дешевые» мастера выполнят работу некачественно и спустя год хладон снова улетучится.
Не учтена стоимость аренды электронных весов. Допускается применение настольных кухонных весов, рассчитанных на измерение массы до 20 кг с точностью отображения до 1 грамма.

Шпаргалка

Регулярное использование

Включите режим «высушить», если он имеется в вашем приборе. Это поможет испарить влагу, которая конденсируется на теплообменнике, предотвращая плесень и неприятные запахи.

Дважды в год

Очищайте или заменяйте фильтры во внутреннем блоке системы, при этом, следуйте советам, указанным в инструкции к вашему устройству. Делайте это чаще, если ваш кондиционер включен на протяжении длительного времени, вы живете в очень пыльной среде или замечаете заметное снижение производительности.
Протирайте внутренний блок, воздуховоды и вентиляционные отверстия мягкой влажной тканью, как внутри блока (насколько вы можете безопасно дотянуться), так и снаружи.

Как подготовить систему к зиме или лету?

Профилактика кондиционера представляет собой очистку и дезинфекцию его элементов

При этом важно привязывать свои действия к определенному сезону. Вне зависимости от наличия адаптации системы к зимнему периоду существует ряд ограничений, которые должны быть учтены в процессе эксплуатации

К примеру, каждый производитель указывает температуру, при снижении которой не рекомендуется включать устройство из-за риска протечек и появления льда на наружном блоке.

Перед началом зимы рекомендуется почистить кондиционер и высушить систему. В новых моделях имеется опция «FAN», которая часто имеет иное название.

При подготовке климатической техники к лету требуется вычистить внутреннюю часть, ведь за время применения внутри обязательно скопилось много пыли. Кроме того, вычищается вентилятор и фильтры, а также испаритель.

Обратите внимание на внешний блок, ведь в мае появляется тополиный пух, и ситуация только усугубится

Помните, что своевременный уход продлевает ресурс устройства и срок его действия.

Профилактика кондиционера — комплекс действий, многие из которых можно сделать самостоятельно и без вызова специалистов. Так, очистка и обработка внутреннего блока занимает не более часа и спокойно выполняется без применения специального инструмента. Но возможны ситуации, когда без мастеров не обойтись.

К примеру, когда необходима очистка внешнего блока с применением страховочных поясов или проведение анализа масла в компрессоре.

Кроме того, каждый год объем хладагента в системе снижается на 7%. Резерв необходимо восполнять, а для этого придется обращаться к профессионалам.

Как почистить внутренний блок кондиционера

Как снять кондиционер со стены (и надо ли это делать)

Как правило, при чистке полностью снимать кондиционер со стены не нужно. Достаточно снять отдельные его части – верхние крышки, вентилятор, чтобы получить прямой доступ к теплорадиатору и прочим «внутренностям» и почистить их. Как уже упоминалось выше, желательно использовать специальный сервис-пакет или любой другой пакет подходящих размеров и прочности, чтобы весь мусор и грязь при очистке попадали в него, а не на пол и стены.

Как снять крышку

Прежде чем начать разборку внутреннего блока, необходимо отключить кондиционер от сети электропитания. Чтобы открыть переднюю крышку, изучите конструкцию корпуса, существует три основных варианта:

Клипсы снизу. При таком варианте крышка откидывается наверх. Наиболее распространенный вариант.
Клипсы сверху. Довольно редкий вариант.
Конструкция без клипс. Передняя панель наклоняется вперед, а затем крышка поднимается вверх.

Как разобрать внутренний блок

После того как наружная крышка снята, вынимаем фильтр грубой отчистки (выглядит как решетчатая сетка), далее приступаем к корпусу внутреннего устройства. У блока снизу под жалюзи находятся саморезы, чаще всего они находятся под декоративными заглушками. Выкручиваем эти саморезы.
Под крышкой внутреннего блока там, где находятся фильтры тоже могут быть саморезы или клипсы – выкручиваем/отщелкиваем их. Аккуратно приоткрываем нижнюю часть корпуса.

Чистка фильтра

После того как фильтр извлечен, его необходимо промыть холодной проточной водой, если грязь въелась слишком сильно, можно поместить фильтр в теплую мыльную воду и дать ему отмокнуть в течение получаса.

После промыть проточной прохладной водой еще раз и дать высохнуть естественным путем. Не рекомендуется сушить фильтры с помощью фена, обогревателя и прочих приборов.

Очистка радиатора

Функция радиаторов – изменение температуры перегоняемого воздуха. Визуально это одна большая пластина, состоящая из множества более мелких. Пыль между ними можно убрать при помощи нежесткой щетки, для более глубоких загрязнений лучше использовать пылесос. Бывает такое, что на радиаторе скапливается смешанный с пылью жир, очистить который возможно канцелярским ножиком, но все выполняется очень аккуратно. Затем нужно промыть радиатор водой.

Очистка вентилятора

Под радиатором находится вентилятор. Это вал с лопаткой, который и подает воздух в помещение. Сильное его загрязнение может привести к выходу из строя всего устройства.

Чтобы избежать этого, необходимо разбрызгать на полость вентилятора специальное моющее средство

Подождав некоторое время, включается вентилятор на низкие обороты, грязь вперемешку со средством начинает выдувать, поэтому важно использовать сервис-пакет. Далее удалите остатки средства с грязью кисточкой

При чистке вентилятора нужно быть предельно аккуратным, чтобы не повредить его лопасти.

Очистка теплообменника

Это одна из важнейших деталей кондиционера. Для хорошего теплообмена пластины должны контактировать с потоками воздухом, загрязнение же этих пластин значительно ухудшает данный контакт и, как следствие, теплообмен. Для чистки не сильно загрязненного испарителя будет достаточно удалить с пластин пыль, для более сложных ситуаций придется использовать пароочиститель или пылесос.

Вопросы и ответы

При заправке по перегреву хладагент закачивают непрерывным потоком или порциями?

Рекомендуется делать это небольшими порциями, дожидаясь установления показателей на приборах. Это повышает точность расчетов.

После дозаправки и включения кондиционера обмерзают краны. В чем причина?

Обмерзание кранов, чаще всего, говорит о недостаточном количестве фреона в системе. Следует произвести повторную дозаправку. Если ситуация не изменится, необходимо искать место утечки хладагента.

Сколько всего хладагента в кондиционере?

Количество фреона зависит от модели кондиционера (прежде всего, его мощности) и длины трасс. Так в устройстве мощностью порядка 7кВт при минимальной длине магистралей содержится 750-800 г фреона. В мощных системах этот показатель может превышать 1.5 кг.

Хочу дозаправить кондиционер по массе. Как узнать, сколько фреона осталось в системе?

Рассчитать массу оставшегося в системе хладагента – задача очень сложная, ее не решат даже в большинстве сервисных центров. Следует выбрать другой метод дозаправки или выпустить весь фреон и провести полную заправку.

Почему специалисты советуют закачивать меньше фреона, чем необходимо по расчетам и характеристикам?

Недостаточное количество хладагента скажется только на производительности агрегата – он будет медленнее набирать температуру или не достигать предельных показателей. Избыток же фреона приводит к выходу оборудования из строя.

Домашний кондиционер можно заправить или дозаправить фреоном самостоятельно. Операция не столь сложна, однако требует применения специальных инструментов и некоторых навыков. Кроме того, при серьезной ошибке можно вообще вывести оборудование из строя. Соответственно, лучше не гнаться за экономией в 2-3 тыс.руб, а поручить выполнение работ специалистам сервисного центра.

Очистка внутреннего блока

Подготовительные работы

Чистка кондиционеров своими руками начинается с внутреннего блока. Обычно он устанавливается прямо на стену в жилом помещении, его трудно с чем-то спутать. Давайте разберемся, как почистить внутренний блок кондиционера самостоятельно.

Чтобы очистить внутренний блок, понадобится небольшой набор приспособлений, который можно найти в любой квартире:

Мягкая тряпочка, губка для мытья посуды, щетка;
Теплая вода;
Широкая глубокая емкость для воды;
Дезинфицирующее средство для кондиционеров;
Пылесос и к нему насадка с узким соплом;
Защитная маска, перчатки.

Перед очисткой кондиционер нужно отключить от сети и снять декоративную крышку.

Очистка дренажа

Чистка дренажной системы — отдельная тема для разговора. В некоторых моделях дренаж расположен не в самом удобном месте, и порой его очистка и дезинфекция затруднительна. А еще в дренажных трубках нередко застревают насекомые.

Вы можете сделать следующее. Возьмите ненужный плотный провод и вставьте его в дренажную трубку, а затем протолкните вперед до тех пор, пока конец провода не выйдет из другого конца трубки. Так вы в домашних условиях очистке ее от насекомых.

Также очистите поддон. Он имеет продолговатую форму и расположен в настенном блоке, в его нижней части. Будьте аккуратны при извлечении поддона, в нем может быть вода и плесень. Очистите его так же, как и фильтры. Но обязательно используйте щетку, чтобы удалить даже самые трудновыводимые загрязнения.

Очистка кондиционера будет неполной, если вы забудете о декоративной крышке. Ее тоже необходимо протереть с моющим средством, чтобы избавиться от пыли и загрязнений.

На этом самостоятельная чистка домашнего кондиционера окончена. Если вы не готовы к такому количеству работ, можно воспользоваться помощью специалиста. Но эта услуга, как правило, платная.
