Принцип действия обратного клапана стиральной машины

Назначение антисифона

Антисифонный или обратный клапан призван защитить сливную систему от возвращения сточных вод и водостока обратно в барабан стиральной машины. Это довольно часто происходит в случае, когда стиралка неверно установлена. Неправильное подключение к канализации может привести к попаданию грязной, отработанной жидкости обратно в машинку. Она пачкает только что отстиранное белье, кроме этого увеличивается потребление электричества нагревателем. В машинке появляется неприятный запах.

Антисифонный клапан не затрудняет спуск грязной воды из барабана. Зато прекрасно работает, если нужно преградить дорогу воде, которая пытается вернуться из канализации обратно в бачок. Используя специальную заслонку, он надежно заблокирует ток жидкости, и не даст ей просочиться.

Способы монтажа

  1. Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
  2. Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
  3. Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
  4. Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

  1. Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
  2. Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Особенности крепления своими руками

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

  1. Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
  2. Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
  3. Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
  4. Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
  5. Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
  6. В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
  7. Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
  8. Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
  9. Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Замена заливного клапана стиральной машины Bosch своими руками.

Описание и принцип работы.

Заливной клапан стиральной машины Bosch как следует из названия заливает воду в бак стиральной машины.

Заливной клапан стиральной машины Bosch состоит из фильтра грубой очистки корпуса, мембраны установленной внутри корпуса, подпружиненного плунжера и катушки.

При подаче электропитания на катушку, возникает магнитное поле. Которое двигает плунжер в сторону мембраны отжимая ее, отрывая доступ воде. При отключении электропитания плунжер возвращается в исходное положение, нажимая на мембрану тем самым перекрывая подачу воды.

Признаки неисправности заливного клапана.

– вода поступает в бак постоянно.

– стиральная машина показывает код ошибки.

– при включении цикла стирки вода не поступает в бак (проверить фильтр грубой очистки).

Замена клапана стиральной машины Bosch.

Прежде всего, в начале работ обязательно отключите стиральную машину от электросети. Закройте кран подачи воды на водопроводе и отсоедините заливной шланг от стиральной машины.

Сняв заливной шланг, вы увидите фильтр грубой очистки. Проверьте нет ли на нем грязи, если фильтр забит, достаньте его с помощью плоскогубцев, очистите и поставьте обратно. Подключите стиральную машину в обратном порядке и проверьте включив ее, скорее всего этого будет достаточно. Если это не помогло двигаемся дальше.

Открутите винты и снимите верхнюю крышку.

Сняв крышку вы скорее всего увидите заливной клапан стиральной машины Bosch (сфотографируйте его или запишите какие провода куда одеты).

Снимите шланги с клапана разжав хомуты, далее отключите провода от катушек. Скорее всего на задней стенке возле резьбы заливного клапана вы увидите винты крепления. открутите их, достаньте клапан из стиральной машины. Если ваш клапан крепится на защелке, просто вытащите его отогнув защелку.

Проверка клапана.

В бак постоянное поступает вода, скорее всего мембрана на клапане разрушена. В этом случае проверить клапан очень просто, продуйте его со стороны резьбы, если клапан исправен то он не должен пропускать воздух. Если вода не поступает в бак стиральной машины, вы можете проверить тестером катушку заливного клапана. Для этого включите тестер в режим измерения сопротивления и приложите щупы к контактам катушки. Тестер должен показать сопротивление в 3 кОМ., если сопротивления нет или оно сильно отличается то катушка заливного клапана неисправна. Если клапан стиральной машины Bosch сломан то замените его.

Для того чтобы купить необходимый клапан необходимо знать, модель вашей стиральной машины. Модель вы скорее всего найдете в гарантийном талоне или на табличке на стиральной машине. Эта табличка скорее всего будет сзади, сбоку или под люком стиральной машины.

Установка нового клапана.

Установка нового заливного клапана всегда происходит в обратной последовательности. Прежде всего закрепите клапан стиральной машины Bosch винтами, далее подсоедините шланги. Кроме того, не забудьте установить хомуты обратно на шланги и подключить провода. Затем поставьте на место верхнюю крышку и закрепите ее винтами. В итоге подсоедините заливной шланг (не забудьте отрыть кран подачи воды на водопроводе). Включите стиральную машину в сеть электропитания и запустите стирку без белья.

Источник

Как проверить клапан

Причиной для проверки клапана служит сбой в наборе воды. Сначала надо убедиться, что виновата именно система впуска, исключить поломку в другом месте. В машине стоят различные устройства, блокирующие включение машины и прежде всего системы впуска воды. Если на дне бака осталась вода, или на блок управления поступает сигнал о ее наличии, машина не начнет работать. Во многих моделях блокировка включается при перекосе корпуса более чем на 2 градуса и при вибрации.

Сначала проверяется сливной шланг. Если он забит и вода осталась на дне бака, то программа будет блокировать систему впуска. Сливной шланг отсоединяется от патрубка и чистится.

Сливной шланг необходимо отключить и почистить

Забившийся или поломавшийся датчик уровня воды может давать неверные сигналы на блок. Если слив чистый, а в машинке осталась вода, надо ее слить и проверить прессостат. В нем часто забиваются трубки грязью со стираных вещей. Они опущены в воду с разных сторон бака.

Перед тем, как проверить клапан подачи воды в стиральной машине, надо посмотреть фильтр грубой очистки. Он расположен в месте присоединения наливного шланга к водопроводу и представляет собой круглую сетку или небольшое устройство, через которое подключен шланг к водопроводу. Если фильтра грубой очистки нет, то машина часто будет засоряться и в первую очередь фильтр на клапане подачи воды.

  1. Отключаем стиральную машину от электропитания – выдергиваем вилку с розетки.
  2. Отсоединяем шланг подачи воды от трубы.
  3. Промываем фильтр под краном проточной водой. При необходимости чистим зубной щеткой.
  4. Ставим фильтр на место. Если он был забит грязью, устанавливаем на место шланг. Включаем машину и проверяем работу клапана.

Если фильтр чистый, а вода не набирается, снимаем клапан и проверяем его. Когда причина в засорении фильтра и плохом напоре воды, то снимаем и проверяем сам впускной клапан. Он расположен вверху, сбоку, ближе к задней стенке. У автоматов с вертикальной загрузкой белья клапан для воды находится внизу.

  1. Отключаем машину от электропитания.
  2. Отодвигаем агрегат от стены. Снимаем верхнюю крышку и при необходимости заднюю.
  3. Фильтр находим по месту входа наливного шланга в машину.
  4. Окручиваем 2 винта, которыми удерживается крышка.
  5. Маркируем шланги и патрубки. Даже если придется ставить другой клапан, будет видно, куда что подсоединять. Если нет специального карандаша, пригодится лак для ногтей.
  6. Отсоединяем все шланги, освобождаем клапан. Он удерживается 2 болтами или скобами.
  7. Маркируем и отсоединяем провода, зачищаем контакты.
  8. Осматриваем клапан на наличие повреждений, трещин в корпусе, смятых или грязных контактах.
  9. В широком патрубке стоит сетка, чистим ее, аккуратно достав пассатижами из гнезда. При наличии фильтра на входе наливного шланга обычно сетка клапана чистая.
  10. Ставим сетку на место и подключаем клапан к крану. Поочередно подсоединяем провода к катушкам и проверяем их работу. При включении катушки из соответствующего отверстия должна политься вода.
  11. Берем мультиметр, проверяем каждую катушку в отдельности. При нормальном их состоянии прибор должен показывать 2 – 4 Ом.
  12. Осматриваем мембрану и пружину.
  13. Проверяем пластиковые вставки, их фиксацию в гнездах.

Обратитесь за помощью к специалисту, если самостоятельно решить проблему не удалось

Обратные клапаны на слив

  1. Антисифон неразборный
  2. Антисифон разборный.
  3. Врезной антисифон.
  4. Моечный антисифон.
  5. Настенный обратный клапан на стиральную машину

Антисифон неразборный

Самый простой и дешёвый обратный клапан для стиральной машины. Изготавливается из ударопрочной пластмассы. Производится в разных вариантах и, в зависимости от модификации, может подсоединяться с помощью переходников к канализационной трубе. И также приспособление может подключаться на сифон под мойкой. Корпус неразборный. При засорении, попадании грязи между шариком и корпусом, приспособление перестаёт выполнять свои функции. Для устранения неисправности его можно снять и промыть под проточной водой, пропуская воду в сторону открытия клапана. После промывки попробуйте пустить воду в противоположную сторону. Вода должна запираться. Если вода течёт, клапан необходимо заменить на новый.

Антисифон разборный

Стоит немного дороже предыдущей модели. Отличается тем, что его можно разобрать, прочистить и продолжать использовать. После сборки проделайте ту же процедуру проверки на работоспособность запирающего клапана.

Врезной антисифон

Корпус врезного антисифона имеет гайку для крепления на трубу с резьбой. Такое приспособление используется, если канализационная труба проходит в стене. Тогда от канализации делается вывод, который торчит из стены, и к этому выводу прикручивается врезной антисифон.

Моечный антисифон

Обратный клапан для стиральной машины на слив под мойку. Этот тип обратного клапана имеет корпус, приспособленный для монтажа к сифону под мойкой. Это приспособление предотвратит попадание грязной воды из кухонной мойки в стиральную машину. Монтаж такого клапана сможет сделать практически любой человек. Отрицательная сторона такого крепления в том, что сифон под мойкой находится на некотором возвышении от уровня пола. Поэтому вода, оставшаяся в части шланга от стиральной машины до клапана, будет стекать обратно в машину.

Настенный обратный клапан

Изготавливается настенный антисифонный клапан из металла и крепится на стену прямо за стиральной машиной. Конструкция такого изделия надёжна и долговечна. Корпус клапана никелированный. По виду это приспособление выглядит, как согнутая рука. Такой клапан в полной мере будут выполнять свои функции. Он будет способствовать полному опорожнению бака стиральной машины от грязной воды и не допустит туда сточные воды из канализации.

Если вы хотите, чтобы ваша стиральная машинка служила долго и радовала вас чистотой и свежестью выстиранного белья – установите обратный клапан. Это нехитрое приспособление надолго увеличит срок службы вашей стиральной машины.

Когда требуется клапан?

Обязательно ли ставить заслонку на слив, подсоединяя автомат к домовым коммуникациям? Если есть возможность установить стиральную машину, строго следуя рекомендациям производителя, обратный клапан не потребуется. Техника сама справится с задачей недопущения попадания запахов и нечистот из канализации.

Любой дополнительный элемент в сливной магистрали будет затруднять работу насоса. Помпе придется функционировать при большей нагрузке, откачивая отработанную воду. Поэтому, если проблем с попаданием стоков в бак нет, от установки отдельного обратного клапана лучше отказаться.

Однако если без него не удается организовать правильную работу системы слива, подключение будет необходимо

Важно выбрать оптимальный вид обратного клапана для конкретной ситуации. Нужно, чтобы устройство выполняло свои функции, оказывая минимальное сопротивление сливу воды из бака

Чаще всего потребность в монтаже обратного клапана возникает, когда:

  • точка подключения к канализации расположена ниже, чем 40 см от уровня пола. В данной ситуации вода может самотеком уходить в канализацию, даже когда это не нужно;
  • сливной шланг подключен к сифону под ванной или душкабиной. В данном случае, при удалении воды из сантехники, также может «вытягиваться» жидкость из работающей машинки-автомат;
  • дренажный шланг поднят на большую высоту. Это никак не убережет от самооттока воды, но работу помпы точно затруднит;
  • шланг слива машинки подключен к сифону раковины с некоторыми нарушениями. Если все сделать правильно, проблем не будет. Но, допустив ошибку, можно добиться попадания стоков внутрь стиралки, и, как следствие, появления неприятного запаха в ней.

Клапан функционирует так, что пропускает воду только в одном направлении – в канализационную трубу. Течение в обратную сторону блокируется, поэтому стоки никак не могут попасть в машинку. И если установка заслонки необходима по каким-то причинам, не стоит ей пренебрегать.

Как подобрать?

В инструкции к отдельным стиральным машинкам может присутствовать специфическая информация. Она имеет отношение к выбору обратного клапана. В такой ситуации выбор обусловливается практическим руководством к машине. Выбор антисифона диктуется определенной ситуацией. Самое главное – заранее принять решение: где будет инсталлировано устройство, какого качества вода, достаточно ли площади в месте, избранном под монтаж. Принятое решение обусловливает последующие мероприятия по покупке.

Вне зависимости от торговой марки стирального агрегата (не имеет значения, Bosch у вас, Samsung либо иной торговый бренд), вы имеете возможность приобрести какой угодно тип клапана (но рекомендация сервисного центра либо опытного специалиста излишней не будет). В такой ситуации предпочтительнее ориентироваться на место подсоединения сливного шланга, на воду (загрязненность и жесткость), периодичность стирки и показатель загрязненности вещей. Когда вода из водопровода жесткая, а белье прилично загрязненное (к примеру, часто стираете спецодежду либо детские вещи), неплохо бы приобрести сегментный тип – его можно разобрать и очистить при засорении. С неразборным устройством такой «номер» не пройдет, потребуется поменять на новый, доступ к месту его установки должен быть свободным.

Настенный тип – удовольствие не из дешевых, но коренным образом незаменимое и оправданное устройство, когда сливную коммуникацию требуется втиснуть в узеньком промежутке (промеж стены и стиральной машины). Нередко в изготовлении применяется хром. Хромированные детали гармонично «уживаются» с любой плиткой и сантехническими приборами. Также пользуются популярностью полипропиленовые разновидности.

Врезной вариант подойдет при устройстве слива напрямую к канализационной системе. Это самый простой способ монтажа для сливной трубы, но высоконадежный. Обратный клапан под мойку превосходно совмещается с сифоном какой угодно структуры. Его габариты предусмотрены как раз для установки с сифонной трубкой. Выходит основательная защита от произвольного слива жидкости в канализацию или ее возврата из дренажной системы в бак. При сливе в мойку ни одна капелька не окажется в стиральной машине.

Предлагаем ознакомиться Бежит вода из под стиральной машины

На заметку! Имеется важный фактор: диаметры шланга стиральной машинки, канализационного патрубка и отверстий обратного гидроклапана (элемент слива раковины с ним) должны в точности соответствовать друг другу. Применение переходников в подобном случае нежелательно, так как чем больше стыков, тем менее надежна в целом вся конструкция (даже при подобающей герметизации мест соединения деталей).

Конструкция и принцип действия

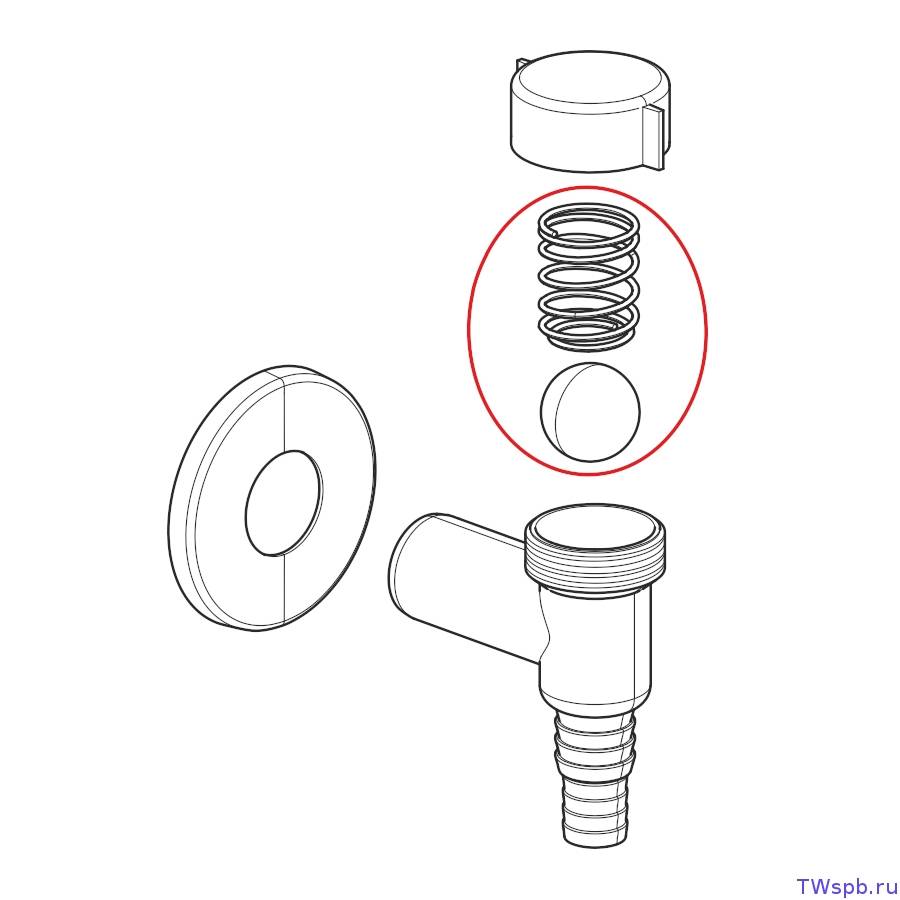

В середине механизма со стороны шланга стиральной машины находится резиновый шарик, который прижимается к отверстию при помощи пружины.

Когда машина осуществляет слив, шарик под напором отодвигается и отработанная вода уходит в канализацию.

После окончания слива шарик прижимается назад к отверстию. Тем самым предотвращается самостоятельный стек воды и всасывание жидкости с канализации обратно в шланг. Совет специалиста: рекомендуется устанавливать антисифон в доступном месте, чтобы в любой момент, в случае неисправности или засорения, можно было провести ремонт, замену или чистку.

Вывод напрашивается единственный. Установка обратного клапана решит ряд проблем, возникших при подключении. Выбрать место для установки станет проще, затраты на воду и электричество сократятся в разы. Аппарат будет корректно работать, и прослужит намного дольше.

Как смонтировать слив стиральной машины через обратный клапан, смотрите в следующем видео:

None Хотите предложить для публикации фотографии по теме?

Вы купили новую стиральную машину и самостоятельно подключили её. Если вы внимательно прочитали инструкцию, то там сказано, что для правильного слива воды необходимо на сливном шланге сделать петлю высотой примерно 60 см. Для правильной работы сливного насоса необходимо обеспечить за ним подпор воды.

Вы сделали петлю и подключили шланг для слива под мойку. Агрегат прекрасно работает и исправно выдаёт вам чистое, приятно пахнущее белье. Но, спустя какое-то время, вы начинаете отмечать, что в машинке появился какой-то неприятный запах, да и выстиранное белье уже не пахнет свежестью.

Присмотревшись повнимательнее, вы увидели, что во время мытья посуды почему-то в стиральной машине появляется вода. Причина всех этих неприятных явлений довольно проста. Это так называемый сифонный эффект. Если на дно ёмкости с жидкостью опустить конец шланга, наполненного водой, а другой конец этого шланга опустить ниже дна ёмкости, то жидкость будет самотёком подниматься по шлангу и выливаться через свободный конец.

В сантехническом оборудовании учитывается и используется эффект сифона. Сифонами оборудуются все места слива жидкости в канализацию. Сифоны устанавливаются под мойками. В ванне на слив и на перелив также устанавливается сифон. Принцип его работы довольно прост. В изгибе сифона постоянно находится некоторое количество жидкости, которая, как пробка, перекрывает запахи из канализации.

Специальный, антивибрационный коврик под стиральную машинуСлив грязной воды из машинки расположен в самом низу, возле пола. А шланг для слива воды вы присоединили к сливу под мойкой или к канализационной трубе. И эта точка входа в канализацию гораздо выше, чем точка выхода воды из машины. Создаётся сифонный эффект и канализационные стоки начинают перетекать в машину.

Пути решения проблемы:

  • Поднять шланг
  • Установить антисифон для стиральной машины

Сифонный эффект создаётся только тогда, когда один конец шланга опущен в жидкость. Если вы подключили слив к сифону под мойкой, то там постоянно воды нет и сифонный эффект проявляться не будет. Но вода из мойки во время мытья посуды будет самотёком перетекать в стиральную машину.

В этом случае нужно сделать так, чтобы точка входа шланга в канализацию была ниже точки выхода воды из машинки. Для этого достаточно сливной шланг в месте выхода из стиральной машины поднять и закрепить в верхней её части. В этом случае грязная жижа из мойки в машину попадать не будет.

Если же делать все по правилам, то необходимо установить обратный клапан на сливной шланг стиральной машины. А в случае подключения слива под мойку установить сифон с обратным клапаном. Антисифонный клапан для стиральной машины — это небольшое приспособление, которое пропускает воду только в одну сторону. В зависимости от места установки эти приспособления выпускаются в нескольких вариантах.

Особенности использования

  • Некоторые производители бытовой техники добавляют обратный клапан в базовую комплектацию стиральных машин, но так делают далеко не все. Поэтому, вероятнее всего, это устройство вам придется докупать самостоятельно в специализированном магазине.
  • Если вы подключаете слив посредством обратного клапана, то можно не беспокоиться о соблюдении рекомендаций, касающихся высоты расположения сливного шланга. Главное — установить все элементы системы таким образом, чтобы к ним был обеспечен свободный подход на случай, если понадобится чистка или ремонт.
  • Покупая обратный клапан, будьте готовы к тому, что раз в несколько лет это устройство придется менять, так как оно будет подвергаться воздействию жесткой водопроводной воды. Чем качественнее изделие, тем дольше оно прослужит, но сильно переплачивать все же не стоит – какой бы дорогой ни был прибор, рано или поздно его понадобится заменить.

Монтаж обратного клапана – задача совсем не трудная, с ней вполне можно справиться самостоятельно, не прибегая к помощи мастера-сантехника. Полную информацию по установке вы можете получить из инструкции к устройству, которую нужно обязательно прочесть, мы же дадим лишь краткие рекомендации.

Антисифоны бывают разными, но большинство из них имеет форму трубки с двумя отверстиями. Один конец устройства нужно соединить с канализацией (вкрутив его в выпуск или врезав в трубу), а другой – подключить к сливному шлангу стиральной машины. Для того чтобы исключить протечки, обработайте все соединения силиконовым герметиком для сантехники.

Наглядно процесс установки клапана вы можете увидеть в следующем видео.

Видео о назначении клапана аквастоп ↑

Грамотная организация слива при подключении стиральной машины является залогом хорошей работы бытового прибора. Поэтому, если вы столкнулись с некоторыми трудностями или не совсем уверены в своих силах, вспомните о том, что есть профессионалы, готовые качественно и быстро выполнить всю работу.

Такое простое устройство на первый взгляд, как обратный клапан для стиральной машины, может сослужить очень хорошую службу для её хозяина.

Начнём с того, что очень у многих шланг стиральной машины неправильно подключен в сливную систему. Правильное подключение это когда именно конец сливного шланга входит в сливную трубу на высоте не менее 60 см. от пола (от нижней точки машинки, если она стоит на “постаменте”). Об этом можно прочесть в любой инструкции по эксплуатации и нет смысла спорить на тему “у меня уже пять лет так работало (в смысле неправильно), а только сейчас почему-то перестало”. Подобное от клиентов можно слышать сплошь и рядом. И объясняется всё очень просто – в сливной системе создаётся разряжение при прохождении сточных вод и по принципу отсоса бензина с бензобака высасывает из стиральной машины воду. Это явление называется самосливом и устраняется двумя путями: первый – это подключить машину к сливной системе правильно, как написано в инструкции, второй – использовать при неправильном подключении к сетям обратный клапан для стиральной машины

Важно при этом использовать именно такой, внутри которого есть пружина. Именно она, воздействуя на шарик внутри клапана, препятствует самоизливу воды из стиральной машины даже при неправильном её подключении к сетям

При этом обратный клапан также препятствует попаданию запахов из сливной системы в машину, а также возможному заливу воды из сливной системы, если на адресе используется несколько аппаратов сливающих воду в одну точку (например, несколько стиральных машин в коммуналках – одна сливая воду, может залить её в соседскую стиральную машину). Как уже отмечалось выше, важно, чтобы в обратном клапане была внутри пружина. В продаже бывают модели без пружины – такие клапаны не подойдут в случае неправильного подключения машины к сливным сетям. На фото представлен пластиковый обратный клапан с покрасом “под металл”.

Ремонтом стиралок занимаемся более 5 ЛЕТ лет

Сэкономили средства более12000 нашим клиентам

Выполнили более10000 ремонтов

Установили более1600новых стиралок

Обратный клапан для стиральной машины на слив устанавливается для того, чтобы обеспечить слив воды. Ведь для нормального функционирования машины ее нужно правильно подключить.

Прежде всего, выбрать место для установки, чтобы позволяли размеры, подсоединить к водоснабжению, электричеству, а так же обеспечить нормальный слив отработанной воды в канализацию. ВконтактеОдноклассникиFacebookTwitterМой мир

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Избавляем сеточку от грязи

Впускной клапан может перестать исправно функционировать по многим причинам, но основная из них – засор фильтра. Элемент забивается известковым налетом и просто перестает пропускать чистую воду в автомат. Чтобы очистить сеточку, необходимо:

осторожно открутить пластиковую гайку, с помощью которой наливной шланг крепится к корпусу стиралки;
отсоединить заливной шлаг. Заглянув в штуцер, можно увидеть необходимый нам фильтрующий элемент;
с помощью плоскогубцев вытащить фильтр-сеточку;
салфеткой или губкой счистить грязь, накипь

Если нужно, допускается убирать налет нежесткой щеткой. Затем элемент промывается теплой водой;

поставить фильтр на место;
подсоединить заливной шланг к стиральной машине, убедиться, что подключение выполнено правильно.

Если наблюдались проблемы с набором воды, то обычно, после таких манипуляций, машинка-автомат начинает работать в прежнем режиме. Бывает, что чистка фильтра-сеточки не помогает, значит, причина неисправности стиралки кроется в другом.

Варианты системы слива

Способов устройства слива существует три:

  1. непрерывный сток воды. Достаточно удобно, но совершенно невыгодно, учитывая сегодняшнюю оплату коммунальных услуг по счетчикам;
  2. ручной смыв – самый универсальный, наиболее распространенный смыв воды;
  3. автоматический смыв – современные системы, которые набирают популярность. Такие системы достаточно часто включаются в систему «умный дом», поскольку управление смывом осуществляется за счет встроенных сенсорных датчиков, когда человек отходит от писсуара или открывает дверь, покидая санузел.

Слив системы писсуара

По типу конструкции писсуары можно подразделить на два вида:

  • напольные – используются крайне редко, потому что в эксплуатации довольно неудобны, к тому же, подключаются к системе водоснабжения трудно;
  • настенные – самые востребованные модели. Они крепятся непосредственно к стене или могут удерживаться за счет инсталляции, которая часто обустраивается для крепления навесных унитазов и раковин.

Разумеется, что востребованность этого вида сантехники вызывает множество вопросов о ее правильной установке, и все более актуальной проблемой становится монтаж писсуара.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
