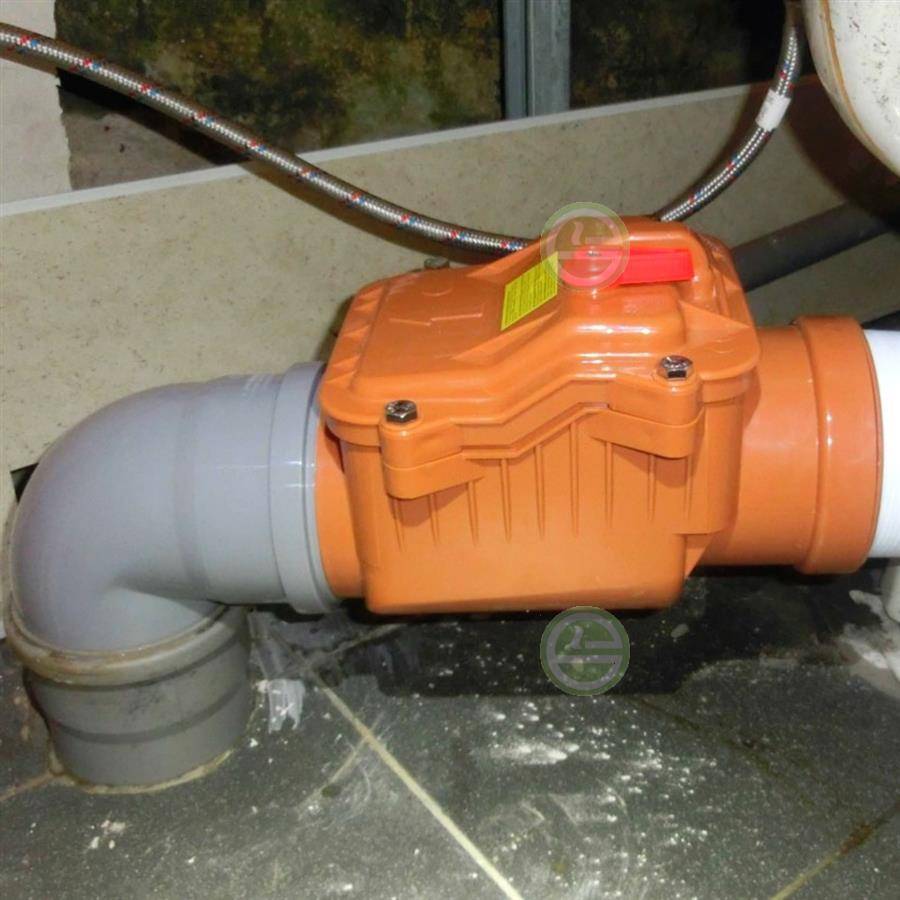

Особенности установки запорного устройства
Самый оптимальный вариант для монтажа запорного клапана – ремонт квартиры или строительство дома. Именно на этом этапе проще всего спроектировать место его размещения и рассчитать требуемую длину труб. В таком случае запорное устройство будет монтироваться в процессе сборки всей канализационной системы.
Пластиковые обратные клапаны для обустройства внутренних канализационных сетей выпускают с фасонными элементами, облегчаюшими монтаж и декорирующими места прохода через строительные конструкции
Чаще всего случается, что ремонт делать никто не планирует, а клапан ставить надо. Тогда следует выбирать это приспособление, исходя из реалий своей канализационной системы. Если запорный клапан уже выбран и приобретен, можно заниматься вопросом его монтажа.
Есть 2 варианта:
- все сделать самому;
- пригласить сантехника.

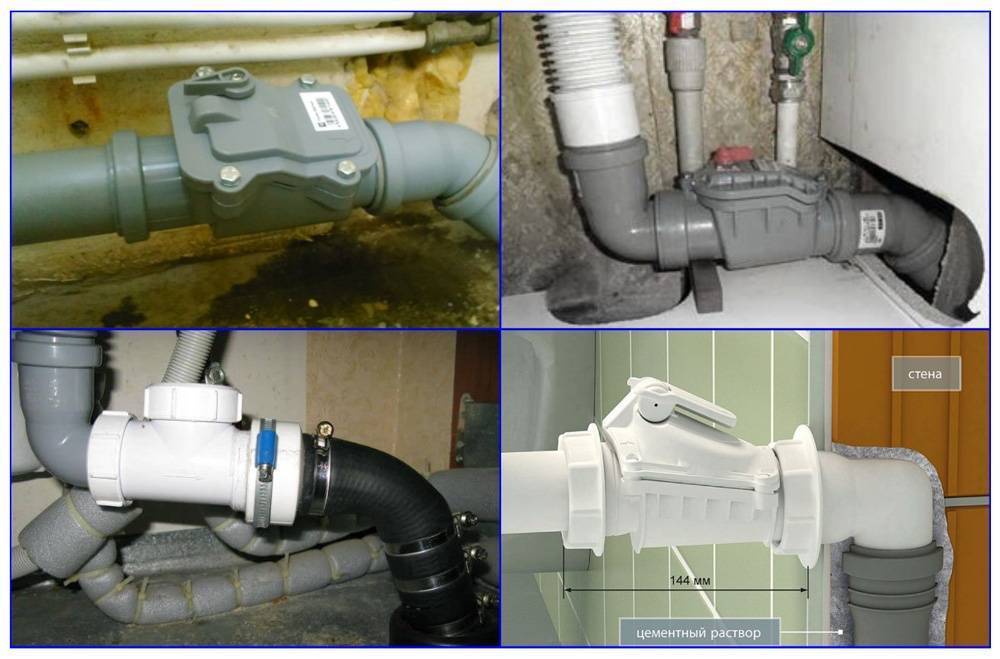

В зависимости от материала труб в квартире/доме, будут отличаться способы установки и перечень работ, необходимых при этом. Будет отличаться и цена вопроса – у чугунной арматуры удалить часть для установки на это место запорного клапана значительно дороже, чем аналогичный объем работ с пластиковыми материалами.
Когда выбран вариант с приглашением мастера, то здесь потребуются лишь средства на оплату его услуг. Также желательно проконтролировать работу и проверить качество установки, чтобы впоследствии не возникло проблем. Лучше всего обращаться к сантехнику, обслуживающему дом/закрепленному за определенной территорией.
К пластиковому канализационному трубопроводу обратный клапан подключается с помощью соединительного элемента, рассчитанного на превышение стандартного давления в сети. Протечек он не допускает
Если решено все делать своими силами, то нужно, для начала, посмотреть теорию по монтажу или прочесть краткий инструктаж по установке обратного клапана на систему канализации.
Во-первых, понадобится проверить приобретенное устройство в действии еще до его монтажа. Для этого можно использовать, например, струю воды из крана. Протестировав работоспособность клапана и удостоверившись, что он пропускает лишь в одном направлении воду, можно приступать к следующему этапу.
Второй шаг – измерить длину обратного устройства и разметить место его установки с учетом этих размеров
Здесь важно, чтобы к клапану был свободный доступ – периодически нужно будет проводить ревизию
Когда все размечено, предстоит удалить/отрезать участок трубы, на место которого будет поставлено запорное приспособление. При монтаже нужно использовать уплотнительное кольцо и герметик или фум-ленту, чтобы обеспечить надежное соединение и исключить протекание.
Для подключения обратного клапана в точке изменения направления канализационной ветки используются колена с уплотнителями. Они позволяют создать оптимальный угол изгиба и обеспечивают надежность соединения
Аналогично предстоит поступить с остальными запорными клапанами, если планируется установка отдельных запорных устройств на каждый сантехнический прибор.
Следует правильно расположить клапан, используя инструкцию, прилагаемую к прибору, а можно посмотреть на красную стрелку, указывающую направление движения канализационных стоков.
Когда все стыки канализационной трубы с запорным клапаном надежно изолированы, следует проверить проведенную работу в действии, открыв кран или спустив воду в сливном бачке. Если ничего в месте установки не протекает, значит, все сделано качественно и можно не волноваться.
Вариант с отдельными преграждающими устройствами на каждом сантехническом приборе удобнее – так квартира будет надежнее защищена при возникновении канализационного засора
При установке запорного клапана в общую канализационную трубу на даче/в коттедже, следует также обеспечить свободный доступ к нему, даже если оно находится на улице. Наружную часть канализации вместе с устройством и прочей арматурой следует снабдить греющим кабелем или системой теплоизоляции.
Правила монтажа жидкостной запорной арматуры
Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.
Она складывается из 5 основных действий:
Персональный клапан для унитаза.
- Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
- Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
- Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;
Принцип работы вертикальной мембранной конструкции.
- При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
- На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.
Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.
Горизонтальный клапан с двумя заглушками.
- На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
- Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
- Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
- И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.
Пластиковый обратный клапан на 110 мм.
Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.
Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.
В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.
Обратный клапан с поворотом на 90º.
Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.
Врезка затвора на центральный слив.
В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.
Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.
Конструкция с возможностью ручной блокировки потока.
При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.
Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.
Варианты металлической запорной арматуры.
Как монтируются обратные клапаны для насосных станций
Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:
- Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
- При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
- Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.
Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

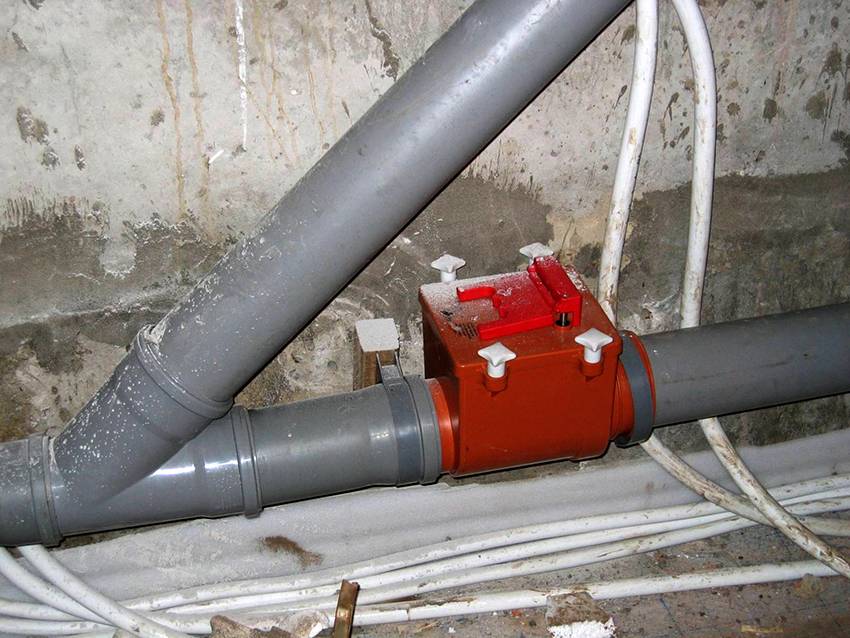

Правила установки обратного клапана для канализации
Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.
Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.
Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.
Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально
Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.
После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.
Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.
Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире
Последовательность установки вакуумного клапана для канализации
Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.
После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.
Вакуумные обратные клапаны монтируются только в вертикальном положении
При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.
Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.
Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.
Правила установки
В многоэтажном доме существуют два варианта монтажа обратной арматуры:
- Клапан с большим сечением устанавливается на стояк в подвале (если дом не выше 5-и этажей) или для каждой квартиры первого и второго этажа (на входе трубопровода в стояк).
- Кроме того, можно установить эту арматуру для каждого сантехнического прибора или отдельно для ванной и кухни.
между септиком и домом.
Особенно важно присутствие в автономной системе канализации обратной арматуры, если септик установлен в частном доме в месте с высоким уровнем грунтовых вод. Для монтажа этого элемента необходим смотровой колодец, который сооружается одновременно с наружным трубопроводом
Если клапан можно достать рукой (глубина залегания системы небольшая), то колодец может быть неглубоким и с небольшим диаметром. Если трубы прокладываются глубоко, сечение колодца должно быть таким, чтобы в него мог спуститься человек.
Кроме того, в доме, так же как в квартире, можно установить такой элемент на каждый сантехнический прибор.
При монтаже следует учитывать, что:
- стрелочка на клапане должна быть направлена по направлению движения сточных вод (к септику или коллектору);
- перед монтажом желательно провести испытание арматуры на герметичность (если герметичность нарушена, во время эксплуатации будет возникать шум);
- в действующую систему канализации эта арматура просто врезается (диаметр клапана должен соответствовать диаметру системы, в противном случае используются специальные переходники);
- клапан следует установить в систему так, чтобы он был доступен для обслуживания.
Лучше всего, если эта арматура монтируется в систему канализации во время ее установки или замены. При покупке стоит учитывать, что самая дешевая модель далеко не всегда самая лучшая. Потери при затоплении могут оказаться гораздо выше, чем стоимость качественной арматуры. Сегодня можно купить даже фурнитуру с электродвигателем, который работает от бытовой электросети или батарейки. Запирающие элементы в этих устройствах открываются полностью, что предотвращает образование скоплений грязи на бортиках. Если канализация засорилась и труба заполнилась на 70% от своего объема, заслонка автоматически закрывается и подается звуковой и световой сигнал.
После установки обратного клапана можно не волноваться, что при засорении системы канализации нечистоты затопят квартиру до приезда аварийной службы. Кроме того, этот элемент избавляет от неприятного запаха, проникающего в помещения из системы отведения стоков. Но клапан дает стопроцентную гарантию только в том случае, когда засоры образуются из-за неправильной эксплуатации системы. Если во время монтажа трубопровода для отвода стоков допущены ошибки, то его нужно заменить или отремонтировать (если возможно). Иначе может получиться так, что квартиру нечистотами затопят соседи сверху.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

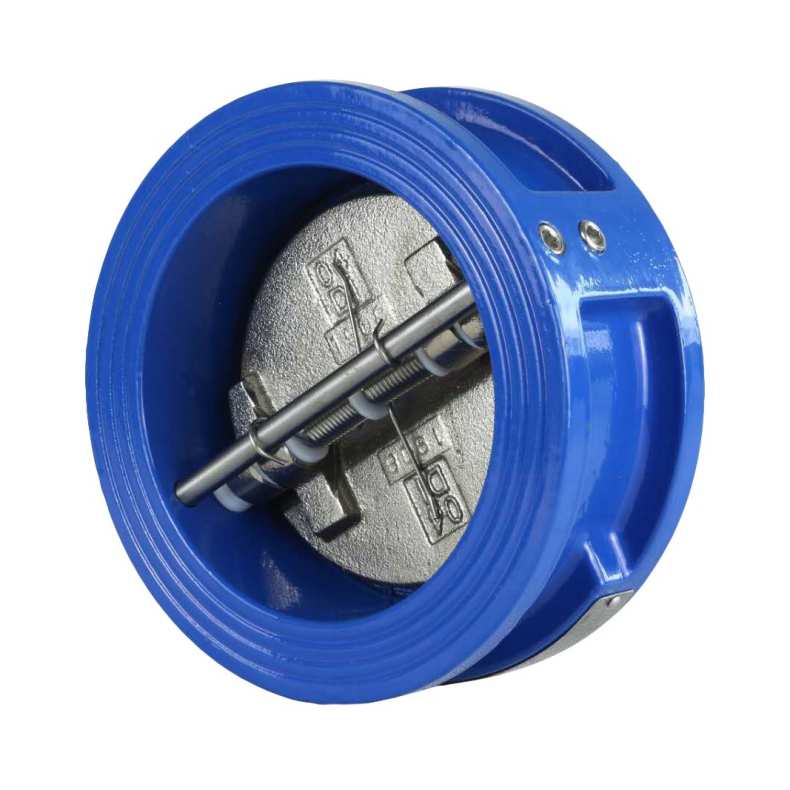

Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Защита от аварий на канализационных сетях
При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.
Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.
Где можно установить обратный клапан?
Существует два варианта решения проблемы:
- Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
- Установить отдельные клапаны на каждый сантехнический прибор.
Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.
В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.
Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:
Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы
Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.
Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.
Принцип действия клапанов
Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.
Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.
Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.
Правила установки
Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.
Вот несколько рекомендаций по установке клапана:
- На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
- При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
- Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.
