Буквенные символы на электросхемах
Все устройства подписывают латинскими буквами, при необходимости ставят порядковый номер.
Чаще всего применяется однобуквенная символика. Так, буква A принадлежит к группе «Устройства», в которую входят лазеры, усилители, электромашинные агрегаты и другие приборы. Группу B составляют микрофоны, звукосниматели, термоэлектрические элементы и микрофоны. Иначе говоря, это устройства, где происходит преобразование неэлектрических величин в электрические.
Для детальной расшифровки принято использовать символы из двух букв и более букв. Первый символ будет обязательным, чтобы понять, например, группу устройства электроприбора, а вторая буква укажет элемент, входящий в ее состав. Например, обозначение BM будет указывать на микрофон. Вроде, все просто, главное запомнить эти символы.
Рассмотрим еще примеры двойных буквенных кодов:

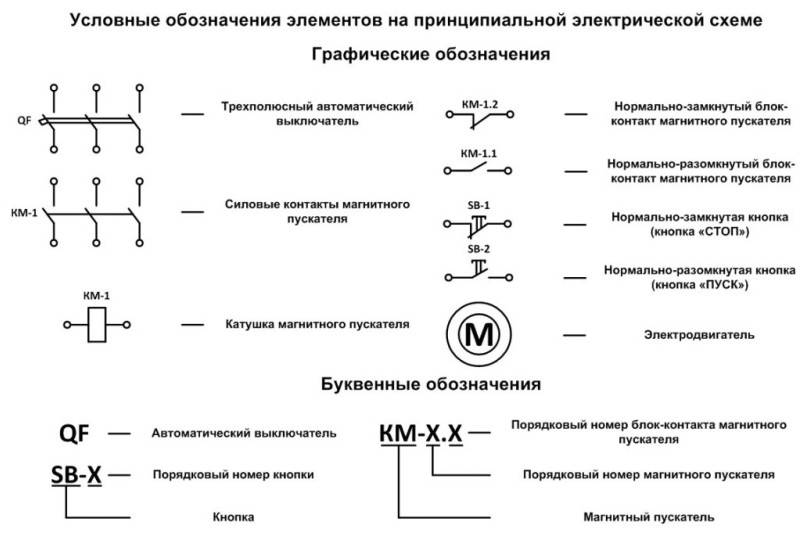

- QF — автоматический выключатель в силовых цепях (F — относится к группе защитных устройств);
- SF — автоматический выключатель в цепях управления;
- буквами KT обозначают реле времени, а KV — реле напряжения;
- счетчик активной энергии PI;
- счетчик реактивной энергии PK.
Буквенное обозначение приборов звуковой сигнализации, блока питания, фотоэлемента, реле и др.
Буквенное обозначение амперметра, омметра, вольтметра, потенциометра, трансформатора тока, антенны
Буквенное обозначение: соединений контактных, устройств с электромагнитным приводом, фильтры
Начинающему электрику необходимо знать большое количество информации и безошибочно читать схемы. От этого зависит работа электроустройств и безопасность людей. Иногда дело не только в желании, но и в тренировке. Без базовых знаний об электричестве будет сложно разобраться даже в элементарных символах и схемах. Полезным будет самостоятельно выстроить несколько принципиальных схем, чтобы научиться выполнять это на отлично.
Виды электросхем
Схемы, необходимые для выполнения работ, имеют разный вид и назначение.
Структурная и функциональная электросхемы
Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.
Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.
Принципиальная схема
Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.
Принципиальные схемы есть двух видов:
- Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
- Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.
Монтажная электросхема

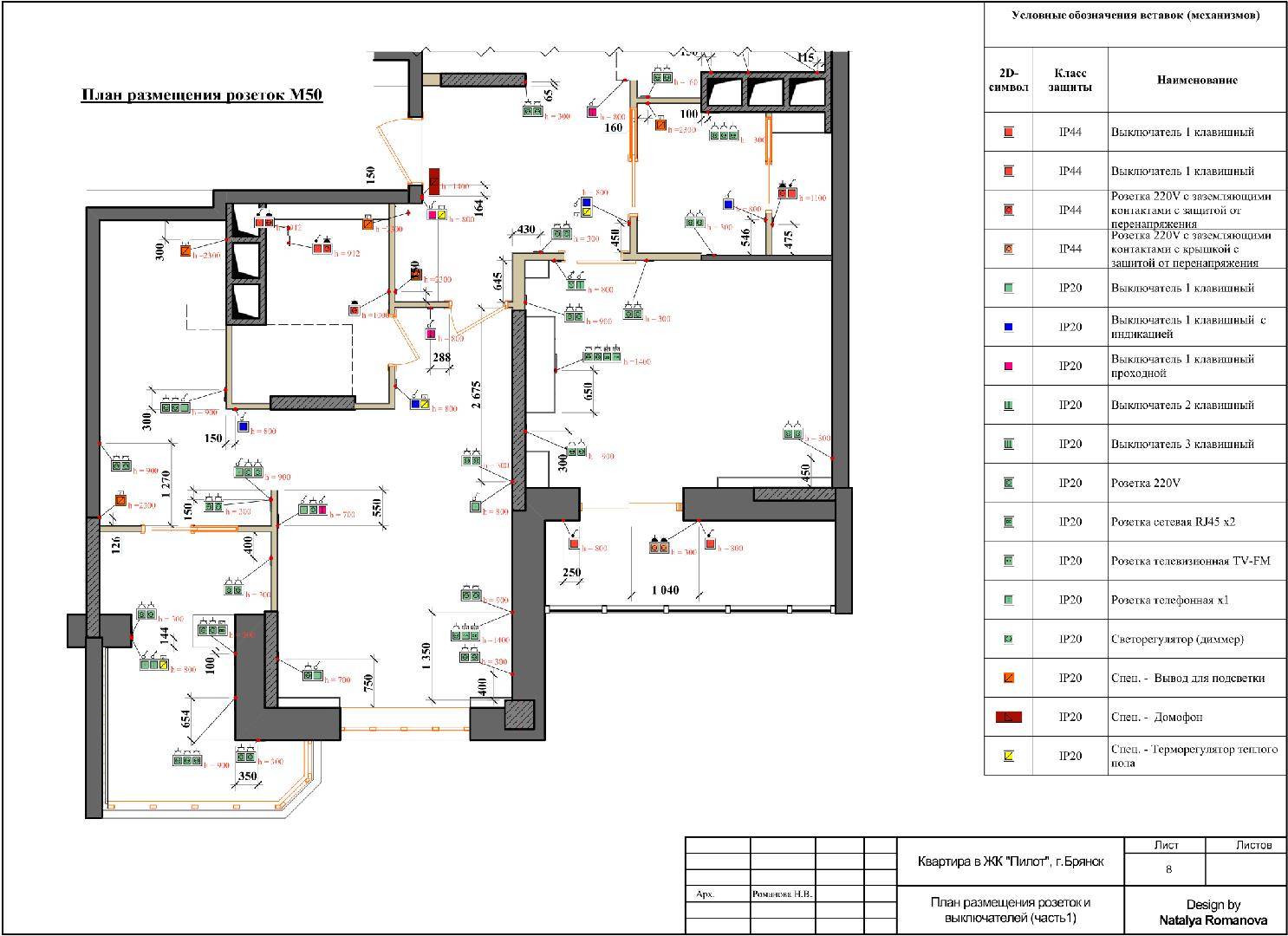

Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.
Объединенная электросхема
Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.
Схема электропроводки
Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.
Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

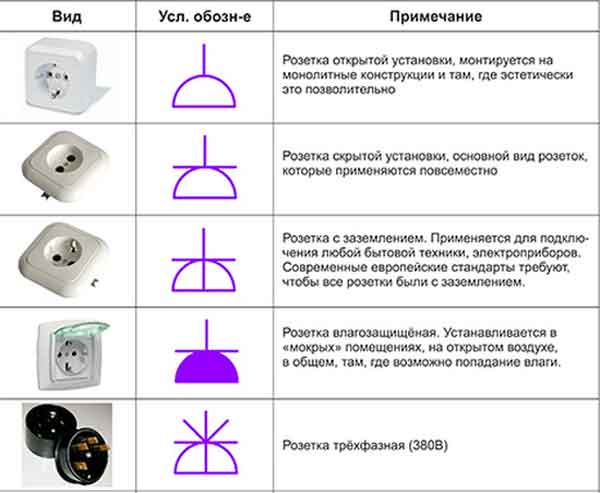

Обозначение розеток на электросхемах
Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

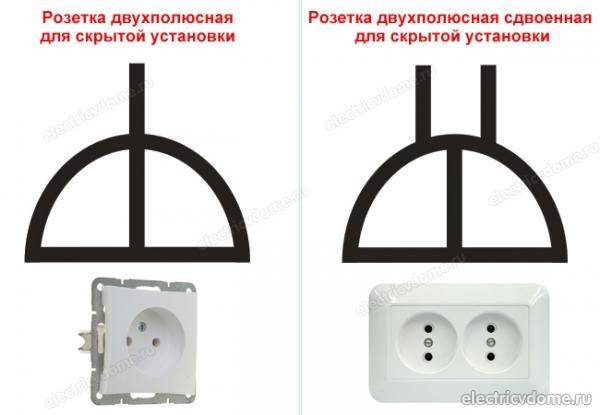

- Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
- В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
- Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
- Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
- Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.
Условное обозначение розеток на чертеже
Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.
Обозначение выключателей на схемах
Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:
- крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
- черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
- если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.
Условное обозначение выключателей
Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.
Обозначение блока выключателей с розеткой
Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.
На следующем рисунке два примера блоков выключателей и розеток:
- конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
- конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.
Обозначение блока выключателей с розеткой
Условные обозначения других приборов
Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.
В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.
Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Автоматический выключатель на обычных и однолинейных схемах

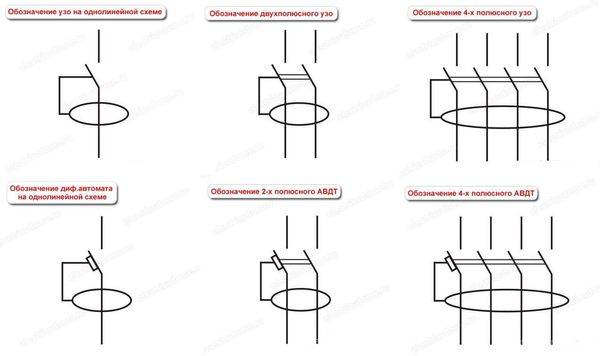

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.
Изображение УЗО и дифференциального автомата на схемах
Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.
Схема реле контроля напряжения
Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.
Условные обозначения светильников
Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.
Сделать своими руками 2 вида вык-лей – перек-ый и проходной
Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.
Читать также: Переходник скарт тюльпан scart av rca черный
Как сделать из 2-х клавишного проходного — перекрестный
Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.
Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.
Переделка 2-х клавишного обычного вык-ля в проходной
При необходимости можно также своими руками переделать обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.
Переделка 2-х клавишного обычного выключателя в проходной
Стандарты для обозначений
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.
Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.
Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ
Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.
Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Условно Графические обозначения на электрических схемах
Устройства с повышенной защитой от пыли и влаги
Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия. Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).
Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.
Стандарты, которые определяют условное обозначение розеток
На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.
Как выглядит схема, где отображаются розетки и выключатели в доме
В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.
Обозначение выключателей
Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р — нужен для обозначения проходного выключателя при управлении из трех или более мест средние выключатели по схеме. Коммутационные аппараты такого типа имеют пять контактов — три фазных, один нулевой и ещё один для защитного заземления. Выключатель скрытой или внутренней установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны: Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP
Выключатели такого вида могут быть с одной кнопкой или двумя.
С — отображение катушки устройства с механической блокировкой. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу.
Все бытовые приборы питаются именно от такого типа.
Структурная и функциональная электросхемы Структурная схема — это самый простой вид схем.
Там также описаны правила нанесения условно-графических изображений на чертеже, в том числе в нем присутствует обозначение розетки на схеме.
Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.

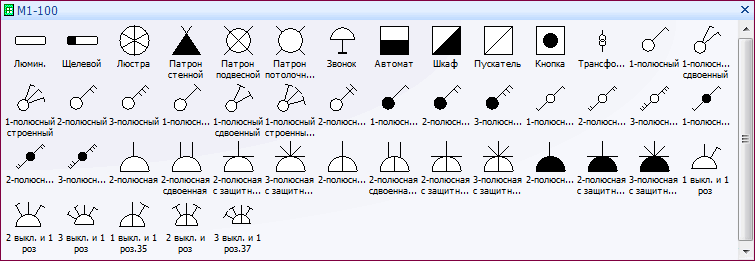

Условное графическое обозначение элементов (УГО)
Статья по теме: Измерение сопротивления изоляции требования
Нормативная база
ГОСТ 21.614-88 На территории РФ обозначение группы или одиночных розеток и выключателей на проектных чертежах подчиняется следующим документам:
- ГОСТ 21.614-88. Подраздел «Изображения условные графические электрооборудования и проводок» из раздела о системе проектно-строительной документации;
- ГОСТ 21.210-2014. Электрические приборы, согласно нормативу, могут изображаться в виде стандартных условных обозначений;
- IEC 60027. Стандарт, принятый Международной Электротехнической комиссией, согласно которому проводка в российских зданиях должна соответствовать мировым требованиям.
В регламентирующей документации отмечена специфика создания условных значков электролинии и вспомогательных приборов на рабочей схеме.
Специфика обозначений в российских ГОСТах

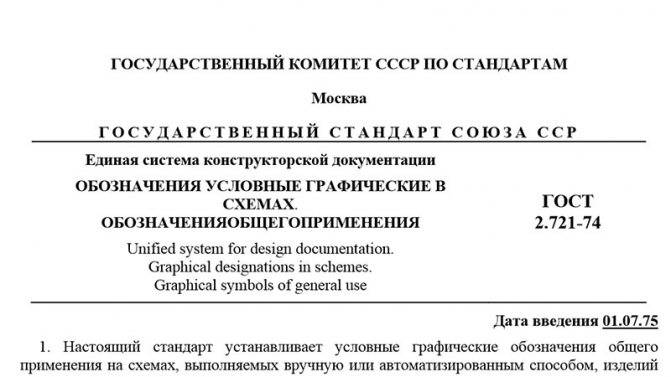

ГОСТ 2.721-74 Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:
- 2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует;
- 2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей;
- 2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.
Обозначение блоков
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.
Наглядно про блоки на следующем видео:

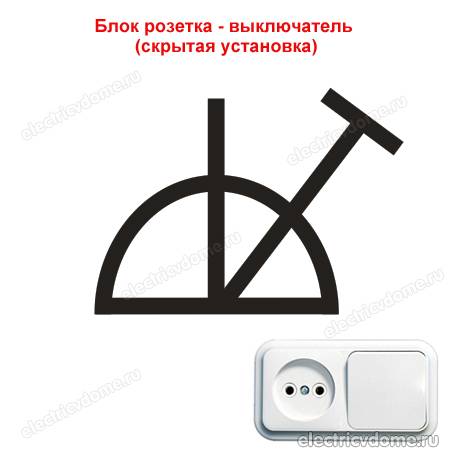

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:
Блок скрытой установки из одного выключателя и одной розетки.
Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.
Блок скрытой установки из двух выключателей и розетки с защитным заземлением.
Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема. Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.
Условно графическое обозначение
ГОСТ 21.210-2014 унифицирует изображение электрических элементов на схемах. Делает их универсальными на всей территории России.

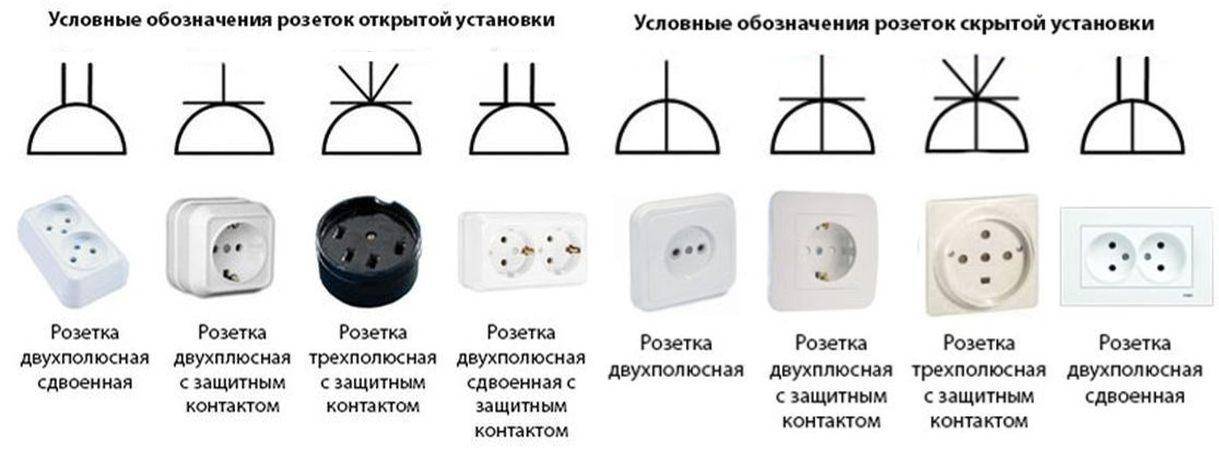

Обозначения розеток, представленные в этом документе, можно условно разделить по нескольким признакам:
- открытой установки;
- скрытой установки;
- влагозащищенные.

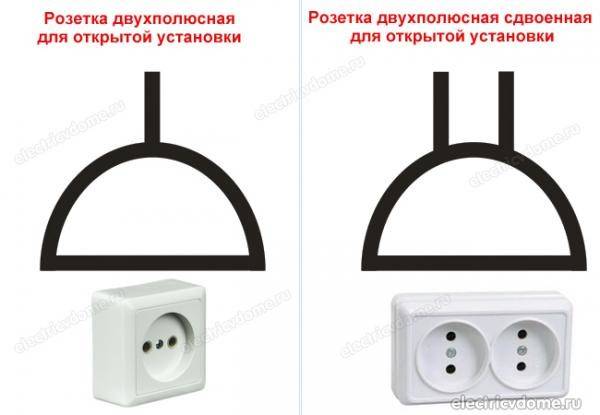

Открытое подключение к сети не предполагает скрывать колодки в плоскости стены. Существуют разновидности с двумя и тремя полюсами, с защитным контактом, а также сдвоенные или одинарные. Обычно накладное размещение применяют в помещениях с открытой проводкой.
Степень защиты таких устройств находится в пределах от IP 20 до IP 23. Они подвержены воздействию влаги и проникновению небольших предметов внутрь корпуса
Скрытое подключение отличается от предыдущего погруженной в стену или иную поверхность колодкой розетки. Подключается она к контактам скрытой проводки.
По степени защиты открытые и скрытые изделия между собой не отличаются. А размещение внутри стены не делает их более опасными.
Единственным отличием в графическом изображении скрытых розеток от открытых является вертикальная черта внутри полукруга, перпендикулярная нижней плоскости

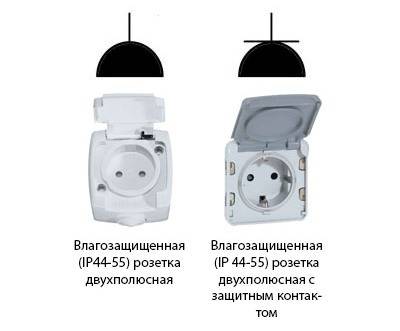

Приборы с влагозащищенным корпусом обычно устанавливают в местах повышенной влажности. Это может быть ванная комната, кухня или слабо защищенные от влаги места снаружи здания.
Степень их защиты составляет от IP44 до IP55. В первом случае это означает, что внутрь не попадут предметы толщиной более 1 мм, а защита от влаги представляет собой устойчивость к дождю. Во втором – защита от пыли и безопасная работа под слабыми струями воды.
Пластиковая откидная крышка защитного корпуса предохраняет не только от влаги, но и от пыли и мелкого абразива
Отдельно стоит сказать про классификацию по количеству полюсов. Их может быть от двух до четырех. В России в основном используются двухполюсные розетки с защитным контактом.
Все бытовые приборы питаются именно от такого типа. Многополюсные, а именно с тремя полюсами, запитывают промышленное оборудование: станки, насосы, электропечи. Они применяются в трехфазных сетях.
Отключать вилку следует плавным движением, придерживая защитный корпус, чтобы не сломать крепления к стене. Это может привести к поражению электричеством
Как обозначаются розетки на электрических схемах
В принципе, графическое изображение имеет ограниченные формы, потому что самих форм не так уж и много. Основные из них это круги, прямоугольники, линии и так далее. Поэтому розетки на схеме обозначаются именно этими фигурами: целыми или урезанными, в единственном числе или скомбинированными.
Общий вид розетки – это полукруг выпуклого типа с торчащей из него линии вверх. Так обозначается конструкция двухполюсная. Значок розетки двухполюсной сдвоенной – это все тот же полукруг с торчащими двумя линиями. Сами убедитесь, посмотрев на рисунок ниже.
Такие приборы изготавливаются со степенью защиты не выше IP23. Если в ней присутствует заземляющий контакт, то в изображение добавляется горизонтальная черта, расположенная под чертой вертикальной на выпуклой стороне окружности. На рисунке обозначены розетки открытой установки. Скрытые модели схематично отличаются от этих, вот их графическое изображение внизу:
Отличие незначительное – это вертикальная линия, разделяющая полукруг пополам. По сути, два вида розеток (скрытой установки и открытой) по всем показателям одинаковые. И если у некоторых возникают сомнения по поводу безопасности эксплуатации срытых моделей, то необходимо заверить, что их безопасность на достаточно высоком уровне за счет токонепроводящих элементов конструкции. Они не дают соприкасаться голым проводам со стенами. Добавим, что модели скрытой установки с заземлением имеют, как и в случае с открытыми, дополнительную горизонтальную линию.

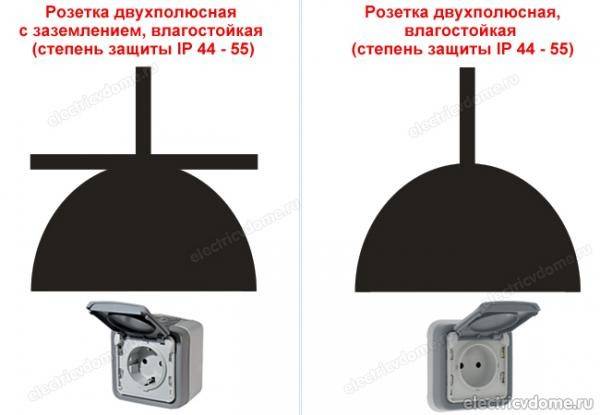

Если говорить о влагозащищенных моделях, то их графическое обозначение отличается от простых лишь тем, что полукруг имеет черный цвет. Вот они на рисунке снизу.
У них очень высокая степень защиты: от IP44 до IР55. Эти электрические приборы можно устанавливать во влажных помещениях или на улице под навесами.
Производители сегодня предлагают блоки, состоящие из розетки и выключателя. Удобный вариант, который позволяет сэкономить, потому что в одной штробе можно уложить сразу несколько проводов. По стандартам такие блоки могут быть разноплановыми. То есть, количество розеток и выключателей может быть разным. Вот три такие позиции:
- Это более сложная конструкции, в состав которой входят: одна розетка, один одноклавишный выключатель, один двухклавишный выключатель. Розетка с заземлением.
Виды электросхем, принятых в отечественной практике
Условное обозначение электрических розеток на схемах
Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.
Функциональная и структурная схемы
Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.
Принципиальная электросхема
Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:
- однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
- полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.
Монтажный чертеж

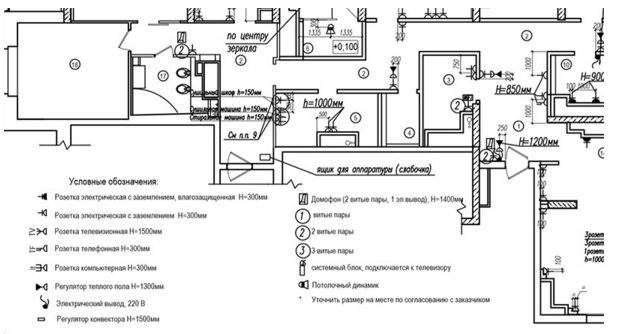

Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.
При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.
Обозначение выключателей на чертежах
Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)
В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.
Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.
На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.
Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.
На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.
Обозначение розеток на схемах: с заземлением, RJ 45, с крышками
Выше было сказано, что розетки на схемах и чертежах обозначаются в виде полукруга. Однако чтобы сократить место на чертеже, были придуманы условные линии, количество которых указывает на количество полюсов розетки.
Так, например, одна розетка на схеме обозначена в виде полукруга и одной вертикальной линии, выходящей сверху. Две розетки обозначаются на схеме в виде полукруга и двух параллельных линий, отходящих от него.
Соответственно трёхполюсная розетка на схемах обозначена также в виде полукруга, но уже с тремя линиями. Если нужно обозначить большее количество розеток чем три, то чертится полукруг, а рядом с ним указывается количество розеток в виде «х» или «хБ».
Как обозначаются на чертежах розетки с заземлением
Обычная электрическая розетка не имеет третьего контакта, который предназначен для подключения контура заземления. Однако подключение некоторых «опасных» в эксплуатации приборов требует наличия розетки с заземлением.
На схемах такая розетка обозначается особым образом. При этом клемма заземления указывается отдельно от полюсов розетки, она не входит в их число.
Если розетка с заземлением, то рядом с полукругом на схеме указывается горизонтальная чёрточка, которая расположена между полукругом и вертикальными линиями, указывающими на количество полюсов.
Обозначение открытых и скрытых розеток на схемах
Изначально все розетки предназначались для открытого монтажа электропроводки. На схемах открытые розетки обозначаются в виде полукруга и вертикальных линий, которые уходят вверх от него.
Однако со временем в эксплуатацию стали вводиться розетки для скрытого монтажа, поэтому их нужно было также как-то обозначить на схеме. Поэтому была добавлена к уже существующему графическому изображению вертикальная полоса внутри полукруга, которая делит его пополам.
Именно такое имеют обозначение розетки на схемах, которые предназначены для скрытой установки.
Влагозащищённые розетки и розетки RJ 45 на чертежах
Влагозащищённые розетки используются там, где присутствуют особые условия эксплуатации. Чаще всего это повышенная влажность. Такие розетки допускаются для наружной установки, а на схемах они обозначены в виде полностью закрашенного полукруга.
Интернет розетка (RJ 45) применяется для создания интернет сети. Согласно ГОСТ интернет розетки на схемах помечены буквой «К», они имеют графическое изображение в виде равностороннего треугольника, который опирается на горизонтальную линию.
Также это может быть графическое обозначение в виде квадрата и с RJ 45 рисунком и красной точкой в правом верхнем углу.
Условные обозначения однолинейных схем
Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.
Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.
Обозначения элементов на однолинейной схеме
Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.
Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.
Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)
В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.
Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов
Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.
Обозначение щитов, коробов, шкафов
В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика
Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».
В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.
Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.
