Насос измельчитель для унитаза — устройство, как работает, как установить

Производители устройства

Разработкой и производством измельчающих насосов занимаются практически все крупные изготовители сантехнического оборудования. Одним из лидеров сегмента является компания GRUNFOS, предлагающая станцию SOLOLIFT, которая позволяет перерабатывать даже кислотные стоки. В свою очередь, ее измельчитель работает с крупными включениями, поэтому модель доступна для эксплуатации и в частных домах, и в общественных помещениях. Заслуживает внимания и насос-измельчитель для унитаза Jemix в модификации STP-100. Данное оборудование позволяет одновременно подключать душ, умывальник и унитаз. Мощность на 600 Вт обеспечивает производительность при измельчении на 127 л/мин. Если же требуется решение для небольшой квартиры, то можно остановить выбор на компактной станции SFA SANIBROYEUR SILENCE, которая при мощности в 550 Вт осуществляет подъем стоков на 4 м.

Виды насосов и особенности их выбора

Имеющиеся на рынке канализационные насосы-измельчители для бытовых стоков отличаются друг от друга по нескольким параметрам. Зная эти различия, вы сможете выбрать для своего дома именно то оборудование, которое подойдет лучше всего.

Конструкционно все модели подразделяются на такие типы:

Напольные. Почти незаметны за бачком или за перегородкой. Они не портят эстетику ванной комнаты;

Рис. На фото изображен насос для напольного туалета с режущими лезвиями

Встроенный в унитаз канализационный насос с измельчителем. Такие модели унитазов появились сравнительно недавно. Они не оборудованы сливными бачками. Насос включается автоматически при нажатии кнопки смыва на унитазе, а вода поступает из водопроводной сети.

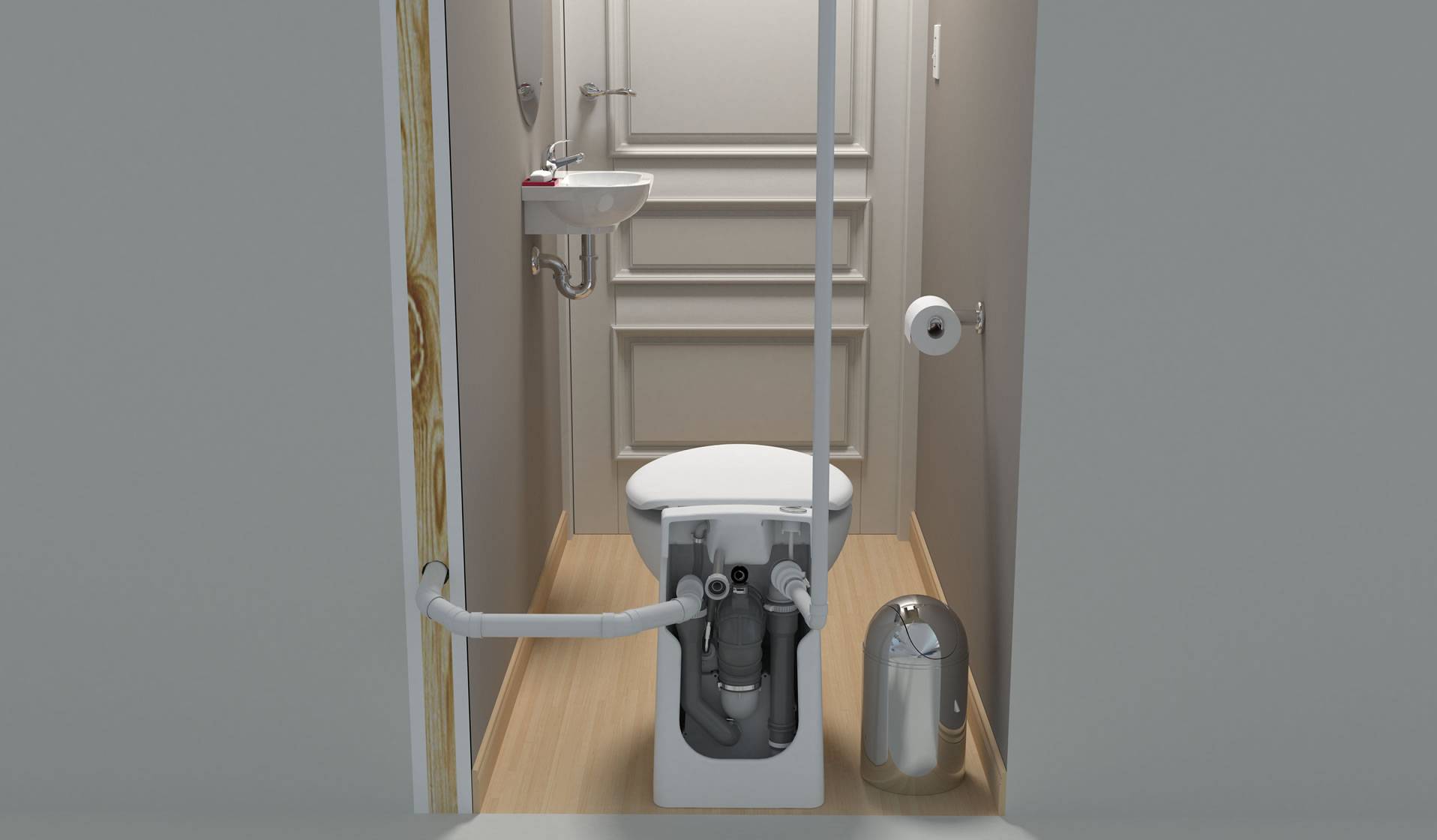

Рис. Пример унитаза со встроенным насосом

Подвесные насосы, которые имеют компактные размеры. Они используются в сочетании с подвесными унитазами. Как правило, такое устройство скрыто в стене рядом с бачком.

При выборе насоса-измельчителя необходимо обратить внимание на следующие параметры насоса:

  1. Возможность подключения нескольких сантехнических устройств. Например, помимо унитаза, к насосу можно подключить слив раковины и душевой кабинки. Если вы хотите организовать такую систему, то приобретите комбинированное устройство, имеющее несколько входов.
  2. Температура перекачиваемого содержимого. Канализационный насос с измельчителем для туалета будет работать лучше всего в той температурной среде, для которой он предназначен. Некоторые модели рассчитаны на работу со сливами до 40 градусов. Если вы подключаете устройство только к унитазу, то вам подойдет любой тип насоса. Некоторые модели специально предназначены для перекачивания горячих жидкостей. Они способны пропускать сточные воды температурой до 95 градусов. Если вы планируете подключить к насосу стиральную машину, посудомоечную машину, душ или раковину, выберите подходящую модель для перекачивания горячей воды.
  3. Расстояние перекачки, которое представляет собой расстояние от насоса до канализационного стояка. Знание этого размера позволяет наиболее точно подобрать необходимую мощность и требуемый напор.

Рис. Соотношение вертикальных и горизонтальных изменений высоты подъема фекального насоса должно быть учтено при установке

Какие характеристики нужно учитывать

При определении того, какое устройство вам нужно, по возможности руководствуйтесь не ценой, а соответствием устройства вашим потребностям. Купив дорогое оборудование для туалета, но неправильно рассчитав его характеристики, вы вряд ли останетесь довольны результатом. Чтобы выбрать измельчитель для туалета, максимально отвечающий вашим пожеланиям, необходимо учесть несколько нюансов:

  • Количество подключенных сантехнических приборов.
  • Температура. Если насос необходим для удаления стоков от унитаза, не стоит тратить деньги на модель, которая может работать с жидкостью более высокой температуры. Тем, кто планирует подключить посудомоечную или стиральную машину, необходимо устройство, способное работать с жидкостью, температура которой достигает 90°. Выбрав правильный температурный режим, вы обеспечите более длительное время работы измельчителя и защитите себя от засорения и несчастных случаев.
  • Частота удаления отходов.

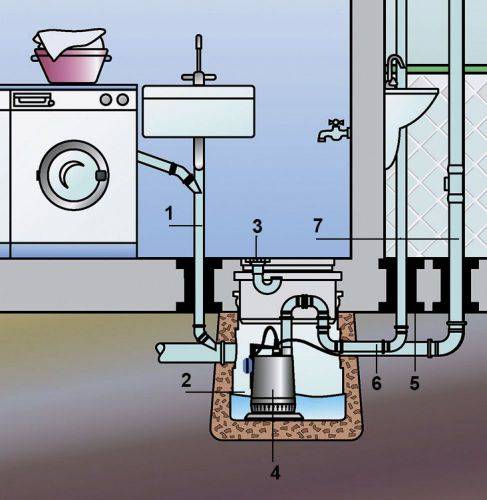

Рис. Схема установки измельчителя для унитаза

Различные типы насосов либо перерабатывают сточные воды каждый раз, когда вы нажимаете кнопку смыва, либо собирают их до определенного объема. Выбор зависит от ваших предпочтений.

Тип туалета.

Если помещение, отведенное под ванную санузел, небольшое, то у вас есть возможность сэкономить пространство, установив подвесной унитаз. Специально для таких случаев были разработаны компактные модели, которые можно легко спрятать в гипсокартонный короб вместе с бачком и рамой, на которой крепится унитаз. Глубина такого резервуара не превышает 15 см, но это небольшое устройство прекрасно справляется со своими задачами, обеспечивая чистоту и свежесть в помещении.

Уровень шума.

Рекомендуется выбирать устройство с низким уровнем шума.

Комплект подключения

Для подключения насоса в систему дома приобретаются дополнительные комплектующие. В комплекте к
насосу идут лишь манжеты на ввод – вывод и хомуты, остальные трубы покупаются отдельно. Так как при
сливе насос создает давление в сливной трубе, слив не следует выполнять стандартной канализационной
трубой. До участка, где слив увеличивается минимум до 50 мм следует устанавливать трубы, способные
выдержать небольшое давление. Оптимальным вариантом является полипропиленовая водопроводная труба с
пайкой стыков. Ввод в основную канализацию не следует выполнять под углом 90 градусов, нужно делать
более плавные повороты. Более плавные повороты следует делать и на всех участках, где труба будет
под давлением от насоса.

Сколько стоит насос для канализации в частном доме

Разнообразие моделей устройств на рынке товаров для строительства поражает воображение. Буквально сотни видов и конструкций фекальных насосов свидетельствует о популярности загородного жилья в комфортном исполнении.

Наряду с товарами от известных европейских производителей, на рынке в массовом порядке представлены агрегаты российского производства. Приобрести их можно по весьма доступной цене от 3000 рублей.

В то же время имеются изделия по сверхвысоким ценам, достигающих уровня 132 тысячи. По ценовым показателям насосы можно условно разделить на три категории:

  1. бюджетные, стоимостью от 3 до 20 тысяч;
  2. товары средней ценовой категории – от 20 до 50;
  3. дорогостоящие агрегаты – от 50 и выше.

Примечательно, что изделия брендовых марок присутствуют во всех ценовых категориях фекальных насосов. Это должно насторожить покупателя, поскольку сама принадлежность к известному производителю стоит денег.

А вот что касается эксплуатационных показателей – здесь желательно предпочесть продукцию отечественных производителей.

При этом основным критерием является ее ремонтопригодность. На рынке всегда можно найти нужную деталь, а заменить вышедшую из строя сможет любой мало-мальски подготовленный человек.

Критерии классификации приборов

Есть несколько разновидностей насосов для унитазов. Каждый из видов имеет собственную сферу и особенности применения.

Приборы классифицируют по месту расположения, допустимой температуре рабочей жидкости, наличию/отсутствию измельчителей.

Насосы для холодных стоков

В зависимости от температуры рабочей среды различают устройства, предназначенные для холодных и горячих сточных вод.

Фекальные насосы для холодной воды без измельчителя можно устанавливать для нескольких сантехнических приборов, например: унитаза, биде, раковины.

Приборы этого типа используются при температуре рабочей среды не выше 40 градусов, поэтому их нельзя устанавливать в сточной системе для ванны или раковины, в которую сливается горячая вода.

При эксплуатации следует быть внимательным к температурному режиму, т.к. насос может быстро выйти из строя. Насосы для холодной воды с измельчителем работают по тому же принципу, но дополнительно измельчают фекальные массы и лишь после этого проталкивают их в канализацию.

Для монтажа приборов необходимы специальные муфты-переходники. Они также чувствительны к температуре рабочей жидкости.

Конструкция насосов для унитазов относительно проста, но эффективна. Компактные приборы, которые с виду похожи на небольшие дополнительные сливные бачки, на самом деле отлично справляются с измельчением любых включений, которые могут попасть в унитаз

Приборы для горячих сточных вод

Устройства для перекачивания горячих стоков тоже могут быть с измельчителем или без. Помимо унитазов, их можно подключать к ваннам, стиральным и посудомоечным машинам, кухонным раковинам.

Это универсальные многофункциональные приборы, способные работать при температуре воды до 95 градусов.

Насосы для горячих стоков с измельчителями справляются даже с плотными отходами. Их чаще всего устанавливают в автономных системах канализации частных домов.

Для квартиры такое оборудование обычно не нужно и монтируется только в тех случаях, если при перепланировке переносятся кухня или санузел.

Особенность таких насосов-измельчителей заключается в том, что они способны разрезать даже небольшие твердые предметы, попадающие в канализацию. Крупные элементы, которые не разрезаются ножами, остаются на дне корпуса.

Они не мешают ни работе измельчителей, ни нормальному сливу стоков в канализацию. Единственный их недостаток – высокая стоимость.

В конструкции санитарных насосов для унитазов не предусмотрены ножи, но они вполне справляются с перекачиванием грязной воды. Ножи-измельчители нужны только для таких сантехнических приборов, в которые попадают массивные посторонние включения, например, фекалии

Компактные модели для маленьких санузлов

Если помещение туалета очень маленькое или нужно удобно оборудовать совмещенный санузел скромных размеров, то можно выбрать подвесной унитаз с насосом-измельчителем. Это идеальный вариант для экономии полезной площади.

Ширина баков подобных моделей редко бывает больше 12 см. Их можно устанавливать в небольших нишах, а дополнительное оборудование маскировать с помощью декоративных панелей.

Сами унитазы монтируют на специальные рамы, которые позволяют зафиксировать сантехнику в нужном положении.

Если правильно выбрать саму модель и место для ее установки, насос будет не виден. Максимум, что будет заметно, – провод подключения к электросети, но при желании и его можно скрыть за декоративным экраном

Унитазы со встроенными насосами

Некоторые современные модели унитазов уже оснащены встроенными насосами. Такие устройства имеют измельчители, при необходимости можно подключить и другое оборудование. Модели этого типа выпускаются без привычного сливного бачка.

Принцип их работы отличается от традиционных унитазов: вода поступает не из бачка, а напрямую из водопроводной трубы, сразу же запускается измельчитель.

Для работы таких унитазов необходимо, чтобы давление в водопроводной системе было не ниже 1,7 атмосфер.

Унитазы со встроенными насосами очень понравятся ценителям минимализма. Отсутствие лишнего элемента – бачка, удобное подключение и эффективность работы привлекают покупателей. Дополнительный плюс – не нужно отдельно подбирать и устанавливать насос

Процедура подключения канализационного насоса

Перед началом монтажа следует определить место, на котором будет установлен прибор. Здесь есть некоторые правила. Прежде всего, категорически запрещено выставлять насос ниже уровня пола.

Оборудование должно находиться непосредственно около унитаза, на расстоянии не далее 0,4 м. Необходимо обеспечить свободный доступ к прибору, чтобы можно бело без затруднений проводить обслуживание и ремонтные работы.

Следует еще раз убедиться, что диаметры канализационной трубы и входного патрубка насоса совпадают. Если нет – приобретается переходник. Кроме того, на выходном патрубке насоса в обязательном порядке должен быть установлен обратный клапан.

Если его не будет, не исключается крайне неприятная ситуация, когда стоки из канализации хлынут в унитаз. Обратный клапан может быть включен в комплектацию насоса, если же нет – необходимо докупить.

Перед монтажом следует внимательно прочитать инструкцию, которая обязательно идет в комплекте с устройством. Оптимально, чтобы она была на русском языке. В документе подробно описывается процесс монтажа выбранной модели.

Кроме того, к инструкции всегда прилагаются все необходимые схемы и иллюстрации. Еще раз проверьте комплектацию, убедитесь, что присутствуют все необходимые для установки детали и крепежи.

Некоторые модели санитарных насосов оснащаются угольными фильтрами, которые устраняют неприятный запах. Их следует регулярно менять, иначе устройство не сможет эффективно функционировать

После того, как подготовка к монтажу окончена, можно приступать к процедуре установки. Она проводится следующим образом.

Шаг №1. Сначала во все входные патрубки насоса вставляем подводящие трубы или соединительные колена. Следим за тем, чтобы магистраль подходила к устройству под уклоном 3 см на каждый погонный метр. Это даст возможность стокам самотеком продвигаться к прибору, что необходимо для его нормальной работы.

Если входов больше, чем требуется на данный момент, на «нерабочие» отверстия ставим подходящие по размеру заглушки.

Шаг №2. Устанавливаем насос на заранее выбранное и подготовленное место. Находим на корпусе изделия специальные литые ушки под крепежи, вставляем в них шурупы и закрепляем насос к полу. Приступаем к прокладке трубопровода от насоса до канализационного стояка.

Оптимально, чтобы трубы проходили прямо, поворотов следует избегать или, если это невозможно, делать их как можно более пологими. При наличии стыков между трубами, выполняются паяные, сварные или клеевые соединения. Их качество должно быть высоким, чтобы впоследствии не появилась течь.

Если насос должен будет поднимать стоки вверх и предполагается обустройство вертикально стоящего отвода, он должен находиться на расстоянии не больше 0,3 м от выходного патрубка прибора. Только в таком случае устройство сможет функционировать нормально.

Шаг №3. Соединением выходящую из унитаза трубу с насосом – для фиксации элементов используем гофру. При этом обязательно нужно обустроить стыковку так, чтобы входной патрубок насоса располагался ниже, чем выходная труба из унитаза. Кроме того, следует обеспечить необходимый наклон для сливной трубы, чтобы стоки продвигались самотеком.

Насос с измельчителем для унитаза энергозависим, поэтому требует подключения к электрической сети. В целях безопасности делать это следует только через УЗО

Шаг №4. Обустройство вентиляции. Эта процедура необходима для моделей без угольного фильтра, конструкция которых предусматривает специальный вентиляционный вывод. Труба должна быть выведена выше конька на крыше дома.

Если кажется, что это слишком хлопотно, стоит выбрать модель со сменным угольным фильтром, который будет задерживать все неприятные запахи. Но в этом случае картридж придется регулярно менять.

Шаг №5. К насосу следует подвести электропитание. Для моделей с вилкой нужно будет установить индивидуальную розетку, кабель к которой прокладывается от УЗО и щитка. Если у устройства нет вилки, подключение выполняется непосредственно от электросети через 30 мА автомат УЗО.

После этого можно провести пробный пуск устройства. В ходе процедуры следует внимательно осмотреть сочленения элементов на предмет подтеканий, устранить неполадки, если они есть.

Подключение насоса-измельчителя: этапы и особенности

Сама установка устройства настолько проста, что ее нетрудно выполнить без помощи профессионала, обратив внимание на несколько моментов:

  • При монтаже трубопровода от унитаза до коллектора старайтесь избегать острых углов поворота, чтобы не увеличивать нагрузку на насос, и проверьте соответствие длины и высоты техническим характеристикам изделия.
  • При работе при низких температурах убедитесь, что трубопроводы имеют достаточную теплоизоляцию.
  • Каждый изгиб уменьшает длину горизонтальной перекачки на 2 м.

После прокладки канализационной трубы подсоедините ее к системе и подключите выпуск измельчителя. При подключении унитаза помните, что его выпуск не должен быть выше входного отверстия. Само соединение выполняется с помощью гофрированной трубы, которая не должна слишком сильно изгибаться, а ее чрезмерное вращение крайне нежелательно. Подключение к электросети производится только после установки труб и насоса, а также после проверки заземления розетки. После установки несколько раз промойте воду и проверьте соединения на герметичность.

Если система была установлена в неотапливаемом помещении, с приходом холодов нужно принять меры для защиты замерзания: нужно отключить подачу воды, полностью слить ее из бачка унитаза и залить антифризом или соленой водой, затем нажать кнопку смыва. Налитая жидкость должна полностью заполнить емкость унитаза и вертикальный участок трубы.

Правильно подобранный насос-измельчитель позволит вам реализовать все планы по перепланировке здания и перенести туалет в любое помещение, независимо от расположения канализационных труб. Устройство подходит для домов, квартир, коттеджей, офисов и даже санузлов, расположенных в общественных местах. Простота установки, надежность и эффективность работы – неоспоримые преимущества насосов-измельчителей.

Особенности монтажа насоса с измельчителем для унитаза

Насос должен быть самой низкой точкой канализационной разводки. Его резервуар имеет определенную высоту, которая также определяет его полезную емкость. Поэтому канализационные трубы в помещении должны быть проложены несколько выше, чем в стандартных помещениях, иначе они могут быстро засориться из-за неполного слива.

Если трубы уже проложены на обычном уровне и их изменение нецелесообразно, установка насоса осуществляется с заглублением в полу, для чего делается приямок.

Обычно из резервуара выходит вертикальная часть канализационной трубы, которая под потолком переходит в горизонтальный участок. Последний, если возможно, должен быть сделан с уклоном к месту вхождения трубы в самотечный коллектор. Это обеспечивает отток сточных вод из горизонтальной участка, облегчает работу насосов и снижает степень засорения стенок горизонтальной части коллектора жировыми отложениями.

На участке вертикального коллектора, непосредственно после обратного клапана, должен быть установлен шаровой клапан того же сечения, что и коллектор, чтобы минимизировать отток воды во время демонтажа, ремонта и обслуживания обратного клапана.

Монтаж своими руками

  1. Подготовительный этап – выбор места, чтение инструкции, выбор диаметра трубы и переходника.
  2. Установка – стоки подсоединяются ко всем впускным патрубкам. Их уклон должен составлять 3 см на каждый метр. В нерабочие отверстия вставляются заглушки.
  3. Для моделей без угольного фильтра необходимо организовать вентиляцию.
  4. Подключение источника питания. Для моделей с вилкой нужно проложить удлинитель, а для моделей без вилки, непосредственно от сети через автоматический выключатель УЗО 30 мА.
  5. Запустите устройство и протестируйте его.

Разновидности насосного оборудования

Напольный фекальный насос на выгребных ям устаналивается на дне резервуара и подключается к канализации посредством труб.

Промышленность производит много видов насосов для туалета и ванной. Каждый прибор применяется в назначенных условиях и отличается особенностями использования.

Виды различаются в зависимости от строения и области установки:

  1. Напольные. Насосы размещаются за слоем отделки или бачком, не изменяют интерьер санузла.
  2. Подвесные. Помпы устанавливаются в сочетании с настенными унитазами и прячутся за отделкой.
  3. Встроенные механизмы в унитазе. Модели включаются с нажатием кнопки и не предполагают монтаж сливного бачка.

Аппараты для холодных стоков

Фекальные насосы с измельчителем хорошо работают со средой той температуры, для которой они предназначаются при разработке. Конструкции для холодных отходов функционируют при удалении стоков с температурой не больше 40ºС. Такие приборы не устанавливаются при перекачке сбросов от тех сантехнических устройств, которые дают горячие стоки.

Оборудование выпускается с возможностью дробления крупных примесей или просто перекачивает жидкие отходы. Второй тип ставится на выходе от стиральных машин, ванны, а для унитаза предусмотрен прибор с дроблением.

Приборы для горячих стоков

Производители наладили выпуск электромеханизмов по перекачке, которые функционируют при температуре до 90ºС включительно. Указанная величина варьируется в зависимости от предназначения устройства и его модели. Технические характеристики выдерживаемой температуры указываются в сопровождающей документации. Приборы со средними показателями используются для перекачки стоков от душевых кабин и ванн. Устройства с граничными характеристиками применяются при отводе жидкостей после стиральной или посудомоечной машины.

Оборудование выпускается с дроблением включений или без этой функции по аналогии с механизмами для передвижения холодных жидкостей. Приборы с резными кромками на лопастях устанавливаются при отводе стоков от ванны и душевой, т. к. там предполагается попадание волос. Дробительные механизмы обязательно присутствуют при комбинированном подключении и для перекачки отходов унитаза.

Поток фекальных масс попадает на резец, откуда отводиться в магистраль канализации.

Устройства компактного типа

Хорошо работают компактные помпы для отвода небольшого количества стоков из маленьких туалетов и ванных помещений. В них предусматриваются функции стандартного оборудования, но размеры корпуса позволяют незаметное размещение в стенных нишах или за обшивкой из пластика.

Определяются условия работы и соответствие прибора нормативным требованиям перед выбором компактной модели

Принимается во внимание производительность, суточный объем перекачиваемых фекалий, диаметр труб и их длина. Имеет значение возможность подключения дополнительных сантехнических устройств и параметры выдерживаемой температуры

Унитаз со встроенным насосом — сантехническая новинка

В продажу поступают необычные комбинированные устройства в виде унитаза с вмонтированной помпой и измельчителем. Такое оборудование отличается внешне — у него нет привычного бачка для смыва. Деталь не идет в комплекте, поскольку в конструкции унитаза предусматривается прямое подключение к водопроводу.

Жидкость для смыва подается из магистрали при нажатии кнопки слива и активирует режущие лопасти. Давление в водопроводной сети должно быть не меньше 1,7 атм для эффективной работы устройства.

Встроенный насос отличается характеристиками работы:

  • горизонтальная передача стоков на 30 м;
  • вертикальный подъем на 3 м;
  • производительность около 85 л/мин.

Вмонтированный насос не требует сложного обслуживания и функционирует надежно. Недостатком считается высокая цена.

Установка

Приятно радует тот факт, что измельчитель не только обладает полезным функционалом, приятным внешним видом и компактными размерами, но также простой схемой установки. На самом деле с монтажом данного оборудования может справиться человек без опыта. Достаточно изучить простую инструкцию подключения.

Сначала монтируется трубопровод

Тут важно, чтобы устройство изначально было подобрано верно. Это избавит от неприятностей, связанных с недостатком мощности для решения ваших бытовых нужд.
Соединяя устройство с трубами, канализацией, крайне важно постараться не использовать острые повороты, углы

Из-за этого процесс вывода стока может существенно усложниться.
Нет необходимости использовать трубы большого диаметра. За счет достаточно высокого давления, измельчитель отлично справляется со своей работой, в результате чего даже трубы с диаметром 45 миллиметров без проблем пропускают сток, не создают засоры.
Процесс монтажа включается в себя:

  • Установку канализационной трубы;
  • Подключение к трубе тройника, который соединяется с системой самотека;
  • Подключение измельчителя.
  1. Следующий этап — это подключение насоса к самому унитазу. Соединение осуществляется при помощи гофры.
  2. Учтите, что стоки будут поступать в бак устройства по принципу самотека. В связи с этим соблюдение некоторых правил можно назвать обязательными:
  • Выпуск унитаза должен располагаться ниже, чем входное отверстие в измельчителе;
  • Ни в коем случае не стоит допускать изгибов гофры;
  • Соединять гофру на большом углу поворота крайне нежелательно.

В принципе, на этом работа завершена. Вам лишь остается подключить устройство к сети, после чего опробовать его в действии.

Как видите, ничего сложного в установке на самом деле нет. Не забудьте только, что у вас будет не одно соединение, через которое проходит сток, вода. Следовательно, все места стыков должны быть тщательно загерметизированы. Есть множество средств, включая популярнейший герметик, которые способны справиться с поставленной задачей.

После включения насоса-измельчителя в работу обязательно проверьте все соединения на предмет течи. Сделайте это до того, как начнете обшивать корпус насоса гипсокартоном или пластиковыми панелями. В противном случае вам придется разбирать конструкцию, дабы намотать несколько слоев забытой ленты ФУМ, или просто смазать контакты труб герметиком.

ESPA — испанские насосы бытового класса

Канализационная насосная станция ESPA CLEAN WG Кроме описанных агрегатов французского производства стоит обратить внимание и на установки из Испании. Канализационная насосная станция ESPA CLEAN WG предназначена для работы со стоками различной степени загрязнения, может подключаться к трубопроводам различного диаметра (32, 40, 100 мм)

Производительность установки 5 кубометров при максимально допустимой температуре до 55 градусов. Потребляя всего 450 Вт электроэнергии насос способен поднять стоки на высоту до 8 метров (100 метров горизонтальной транспортировки). Стоимость агрегата не превышает 25-30 тысяч рублей.

Любая из описанных моделей канализационных насосов с измельчителем способна не только упростить монтаж всей системы, но и обеспечить возможность ее безаварийной эксплуатации. Поэтому, при проектировке канализационных сетей стоит рассмотреть возможность применения устройств данного класса.
