Установка крышных вентиляторов

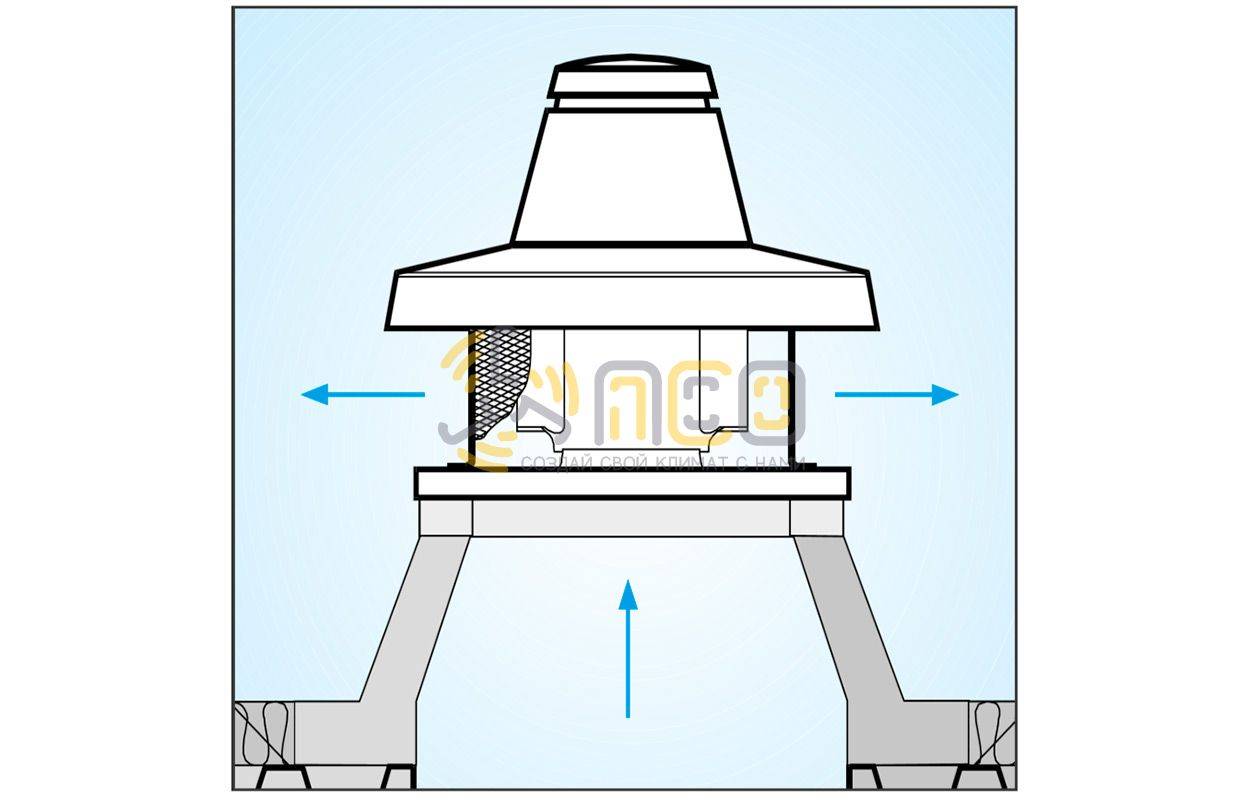

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Правила монтажа

Кровельные вентиляторы зачастую имеют весьма крупные габаритные размеры. Некоторые модели могут достигать до 1,5 метра в диаметре. Именно поэтому для монтажа этих устройств нужно соблюдать основные правила.

Производить установку лучше всего на твердой крыше. Для этого заранее нужно подготовить специальные несущие конструкции на воздуховодах или же шахтах. Обычно эти несущие детали обустраиваются на завершении канала воздуховода.

На мягкой крыше следует проводить монтаж по индивидуальным возможностям и схемам. Здесь варианты различаются по ситуации.

Если приходится устанавливать систему в месте примыкания к бетонным или же кирпичным постройкам, нужно предварительно гидроизолировать стену. Для того чтобы аппарат не собирал на себя наросты из снега, на выходах должны монтироваться специальные утепленные дефлекторы.

Преимущества и недостатки крышных вентиляторов

К преимуществам крышных вентиляторов относят:

• Простота эксплуатации и технического обслуживания
• Низкий уровень шума в здании в процессе работы вентилятора. Так как вентилятор расположен снаружи здания, то излучаемый им шум практически не передаётся в помещения внутри здания. Исключением является шум в канале. С ним борются путем установки канальных шумоглушителей.
• Несколько эксплуатационных режимов, дающих возможность регулировать производительность.
• Защита от атмосферных осадков.
• Отсутствие необходимости в использовании спецтехнику при монтаже агрегата (для малогабаритных моделей).

Среди недостатков крышных вентиляторов выделим:

• Необходимость делать отверстие в кровле и строить шахту. При этом особого внимания требует проработка узла примыкания шахты и кровли во избежание протечек.
• Шум вентилятора распространяется в окружающую среду, что может потребовать выполнения акустического расчета и мер защиты от шума, особенно если рядом есть детские сады, школы, больницы и другие учреждения с особыми требованиями по уровню шума.
• В ряде случаев возникает необходимость защиты вентиляторов от людей. Это достигается установкой ограждающей сетки или забора.

Сферы использования крышных вентиляторов

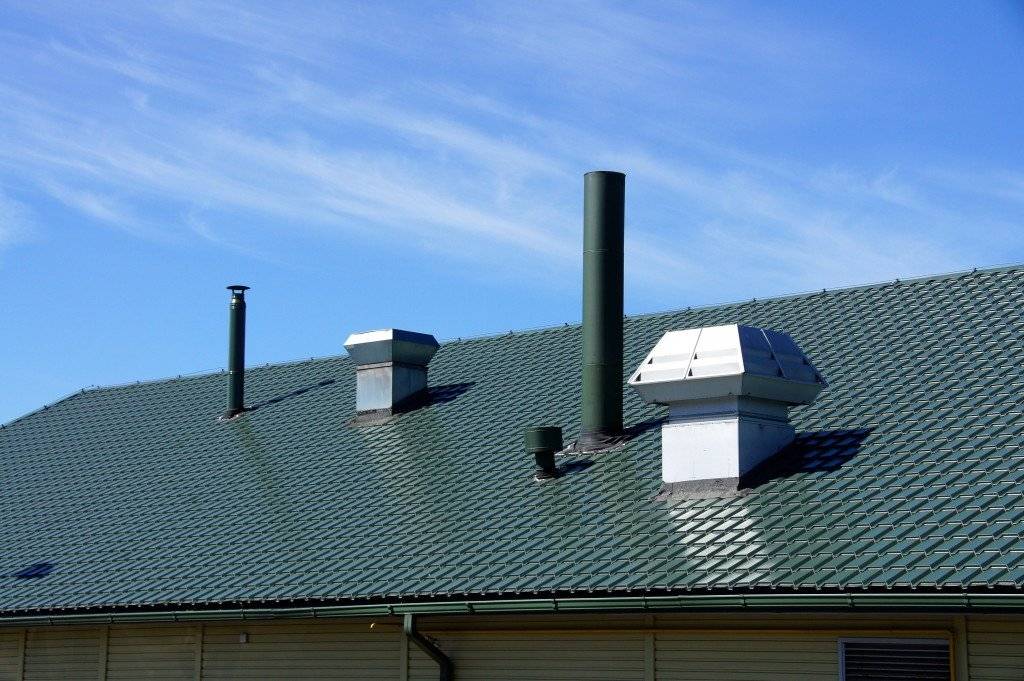

Элементы для вентиляции через кровли.

Нередко подобные сооружения устанавливают на предприятиях промышленной направленности, больших строениях общественного значения, в торговых организациях, на спортивных объектах, то есть везде, где существует опасность возгорания. Главной целью вентиляторов дымоудаления является стремительное выведение из помещения дыма, гари и копоти, возникших в результате возгорания или иного эпизода.

В частных домах такая система используется для отведения угарных масс, возникших в результате работы печей, каминов и газовых котлов. Монтаж таких устройств проводится через устройство вытяжки или пожарную систему вентилирования. Первый вариант схож с деятельностью кондиционера. Пожарный вентилятор срабатывает в случае возникновения опасности воспламенения.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена.

Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж.

При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода.

В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов.

Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Расчёт кровельной вентиляции

Задача расчёта вентиляции — определение необходимых параметров, при которых объём поступающего воздуха будет достаточным для эффективного удаления пара.

1. Для поступления наружного воздуха в подкровельное пространство в софите, подшивающем карнизный свес, должны быть устроены либо щель во всю длину шириной 20–25 мм, либо серия отверстий. Диаметр отверстий зависит от уклона кровли:
   • до 15o — 25 мм;
   • свыше 15o — 10 мм.
2. Суммарная площадь входных отверстий определяется из расчёта 200 мм2 на метр длины.
3. Вентиляционный зазор под кровельным покрытием должен иметь высоту не менее 50 мм.
4. Площадь выходных отверстий (под коньком или в аэраторах) должна быть на 10—15% больше площади входных отверстий.
5. Суммарная площадь отверстий для вентиляции чердака должна составлять примерно 0,02–0,03% площади чердачного перекрытия.
6. Скатные аэраторы следует устанавливать не далее 60 см от конька. Оптимальное расстояние — 15 см.

   Скатные аэраторы нужно располагать не далее 60 см от конька

Высота вентканалов над кровлей определяется с учётом их близости к коньку или парапету:

Виды и типы крышных вентиляторов для дыма

По стандарту СДУ должна иметь и приточный, и вытяжной вентилятор. При этом приточный вентилятор должен в этот момент отключаться:

По принципу работы выделяют два вида крышного вентилятора: осевой или центробежный. Осевой вентилятор – специальное устройство, которое перемещает воздух вдоль оси. Работает такой вентилятор либо на вытяжку, либо на нагнетание воздуха внутрь обслуживаемого помещения. Все это обеспечивают специальные осевые лопатки, загнутые назад.

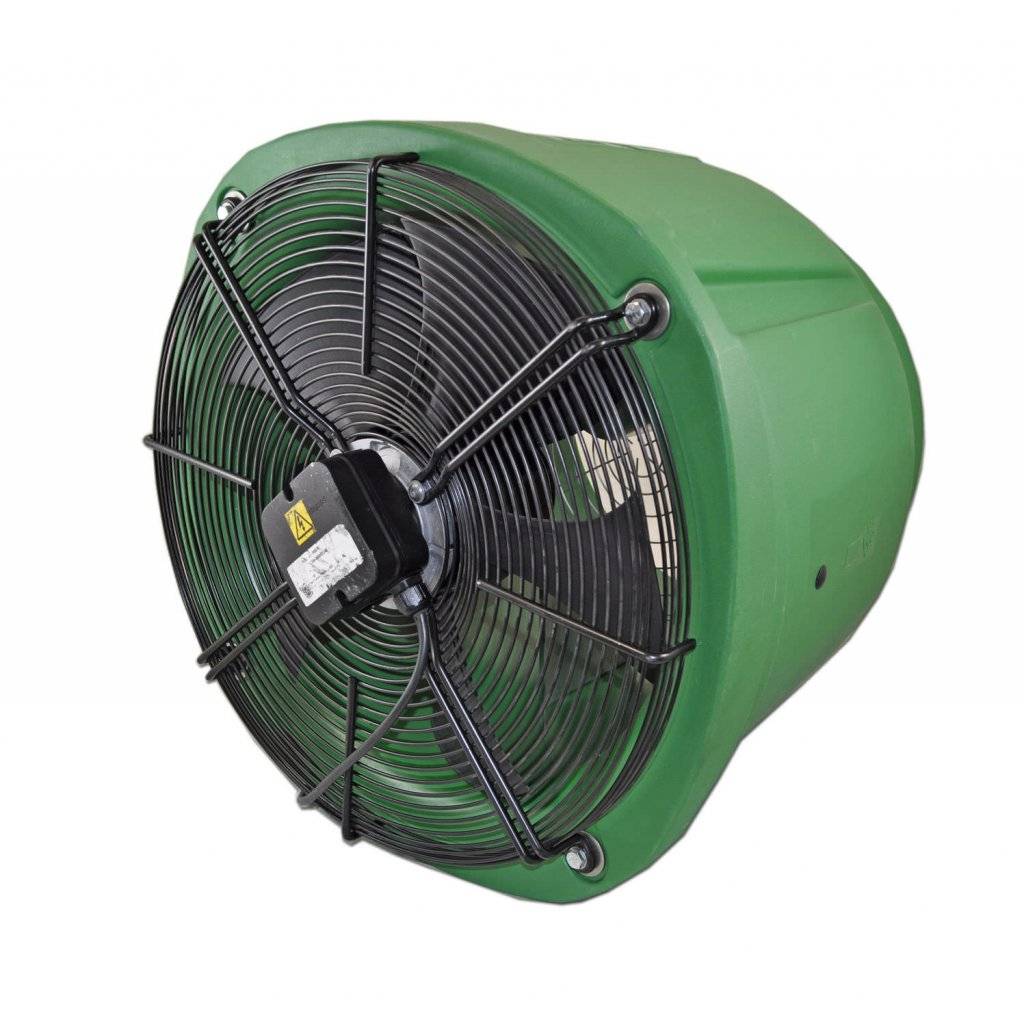

Осевые вентиляторы обычно используются там, где нет воздуховодов. Изготавливают их из высокопрочной стали с особой высокими антикоррозийными свойствами. Что неудивительно, ведь крышный вентилятор находится под всегда под прямым дождем и снегом. Поэтому крылья у него сделаны из специального сплава алюминия.

Да, осевой вентилятор удобный в эксплуатации, достаточно эффективный и надежный, но его используют только в промышленных зданиях. А вот у центробежного производительность более высокая, его разрешено монтировать в многоэтажных строениях, но из-за сильного шума при его работе для частного дома такое устройство не подойдет. Кроме того, такие вентиляторы не рассчитаны на работу с агрессивными средами, какие нередко бывают на производствах.

Вот пример такого вентилятора:

Отдельный вид дымного вентилятора – диагональный. По сути, это просто усовершенствованная модификация осевого, где благодаря особой конструкции лопастей дым уже выводится по диагонали.

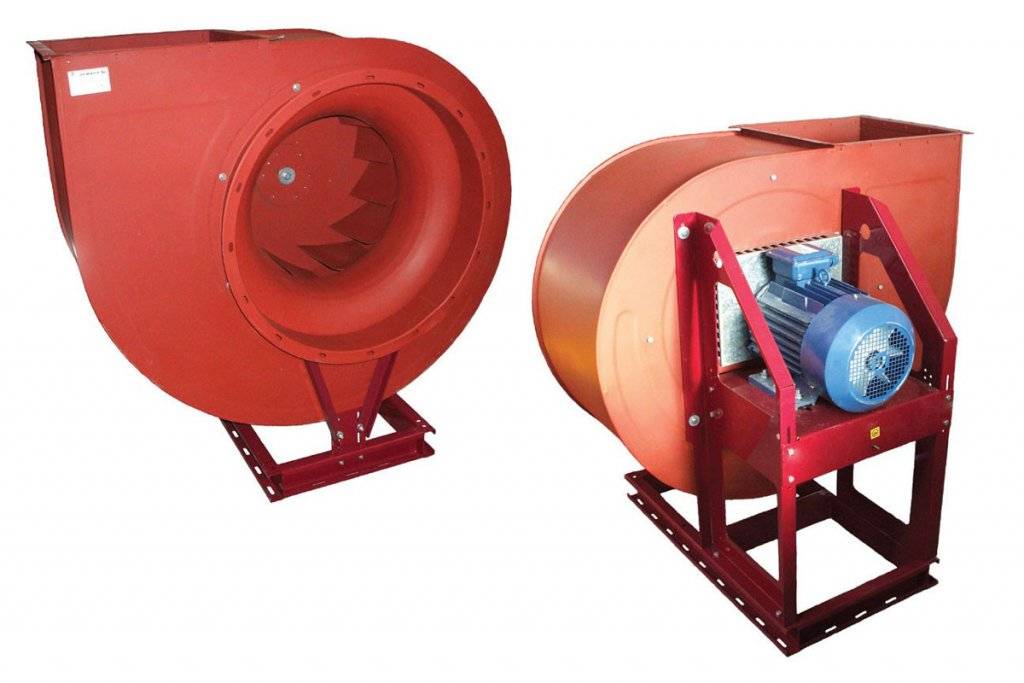

А вот крышные вентиляторы центробежного типа уже действуют по-другому. Они как бы выбрасывают воздух под прямым углом. Такая структура позволяет правильно работать даже при сильном ветре.

Есть еще один вид крышных вентиляторов – радиальные, которые устанавливают прямо над используемым помещением. Они изначально рассчитаны на агрессивные рабочие среды. Сейчас поясним, для чего это нужно. Дело в том, что довольно часто в цехах при работе с определенными материалами и жидкостями в воздух выделяются специфические вещества, которые, соединяясь с влагой, способствуют быстрой коррозии любого металла. Вот почему над рестораном – один риск коррозии крышных элементов, а над заводским цехом – совсем другой.

Если говорить о принципах работы таких вентиляторов, то он практически не отличается от диагонального или осевого. Просто здесь воздух засасывается благодаря центробежным силам. Но при этом радиальные вентиляторы достаточно мощные и надежные, а потому чаще всего применяются на промышленных объектах. Но их не ставят там, где в воздухе присутствуют смеси с разрушающими веществами.

К слову, именно у радиальных вентиляторов для защиты мотора зачастую применяются специальные колпаки. При этом их форма имеет большое значение, ведь за счет нее динамическое давление частично преобразовывается в статистическое. А это уже влияет на функциональность самого устройства.

Отдельный усовершенствованный вид крышных вентиляторов – самооткрывающиеся:

Далее, есть специальные приборы, которые укомплектованы двумя или даже тремя моторами. Такие способны сами корректировать свою производительность, в зависимости от требования к ним. Именно такие модели чаще всего используют в системах, которые одновременно рассчитаны на две основные функции – выведение дыма и общее вентилирование.

В современных моделях даже можно регулировать частоту оборотов мотора, причем при помощи специальных датчиков и программ в автоматическом режиме. В итоге такое устройство потребляет намного меньше электроэнергии и куда более эффективно.

Что же касается тонкостей монтажа, дымный вентилятор вполне возможно технически грамотно установить практически в любом месте крыши здания, даже в сложном проекте.

Готовы ли вы установить такой важный элемент в своем доме?

Особенности установки вентиляторов дымоудаления на крышах. Требования к системам

Система дымоудаления — это противопожарная вентиляция специального назначения, осуществляющая ликвидацию дыма. Она необходима для обеспечения безопасного выведения людей из строения при случившемся возгорании. Вентиляторы дымоотведения помогают при выводе людей из охваченных огнем помещений, способствуют купированию возгораний и организации условий для тушения пожаров в помещениях любого назначения.

Основное правило, которое должно быть соблюдено: система приточной противодымной вентиляции монтируется автономно, она не должна быть связана с другими вентиляционными подсистемами.

• 1. Требования к системам
• 2. Разновидности
• 3. Плюсы и минусы
• 4. Особенности монтажа
  • 4.1. На кровле
  • 4.2. На скатной кровле
  • 4.3. Крышных устройств
  • 4.4. Монтаж оборудования с клапаном к стакану

К системам вентиляторов предъявляется особые повышенные технические требования. Можно отметить основные предписания:

1. 1. Обеспечить устойчивость всех деталей и крепежа агрегата к воздействию высоких температур.
2. 2. Производительность и напорные показатели вентиляторов дымоотведения должны обеспечивать активный отвод дыма за пределы сооружения.
3. 3. Материалы конструктивных деталей должны быть стойки к воздействию химически агрессивных компонентов, образующихся в процессе горения.
4. 4. Вентиляторы должны стабильно выполнять свои функции продолжительное время и соответствовать пределу огнестойкости по СП 7.13130.2013.
5. 5. При стационарной организации системы дымоотведения необходимо создавать возможность вертикальной, горизонтальной или двусторонней подачи дыма и других продуктов горения.

Перейдём к рассмотрению отдельных наиболее актуальных типов вентиляторов.

Пристенные вентиляторы. Они широко распространены, для их монтажа система прокладывается грамотно, даже если нет возможности установить оборудование на кровле.Такой вид прокладки позволяет одновременно взаимодействовать нескольким воздухоотводам. При этом качество ликвидации продуктов горения не пострадает. Пристенные системы дымоотведения с успехом борются не только с ликвидацией вредных выбросов, но и с распространением продуктов горения.

Канальные вентиляторы. Допускают функционирование в неблагоприятных условиях. Благодаря индивидуальной защите двигателю не грозят горячие потоки, он способен хорошо охлаждаться во время работы.

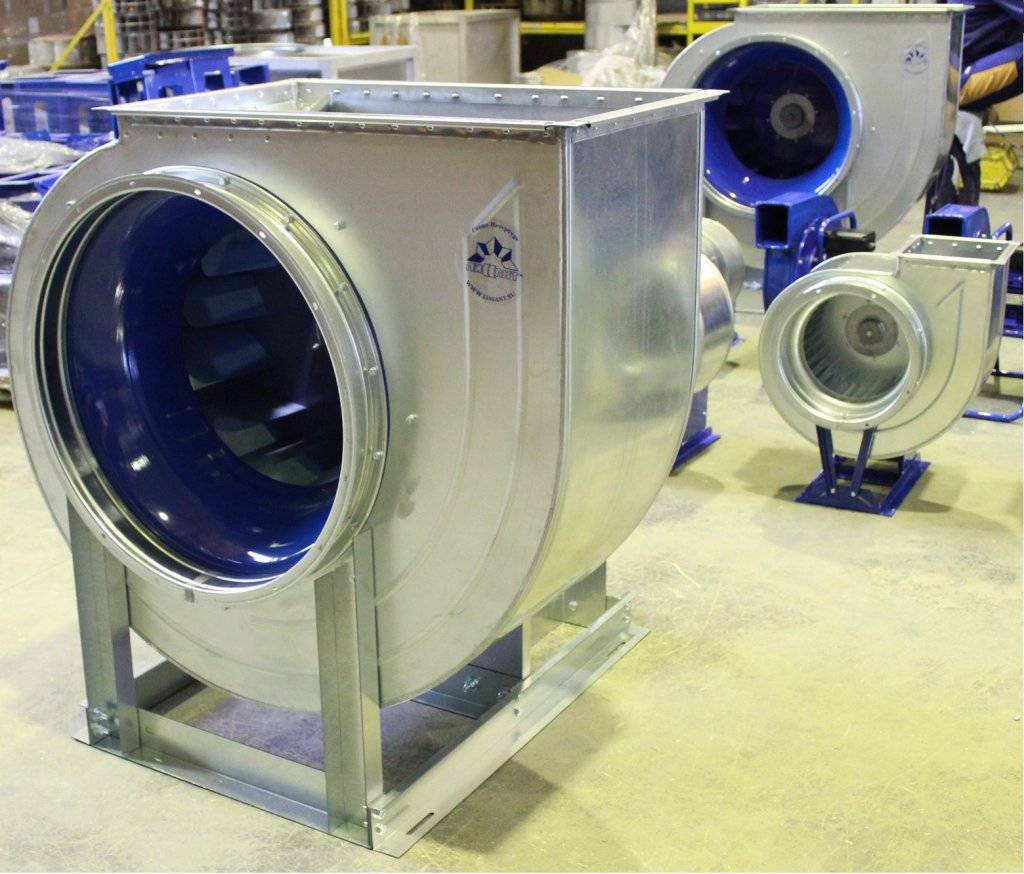

Радиальный вентилятор. Отличается прочностью и надежностью. Используется для обслуживания производственных и промышленных помещений. Имеет нормальную мощность и может быть задействован для перемещения газовых и воздушных масс, если в них не будет разрушающих компонентов.

Осевой вентилятор дает возможность отвести горячий воздух от участка, где произошло возгорание. Это облегчает работу по спасению людей и тушению пожара. Статистика подтверждает, что такой тип оборудования стали применять чаще.

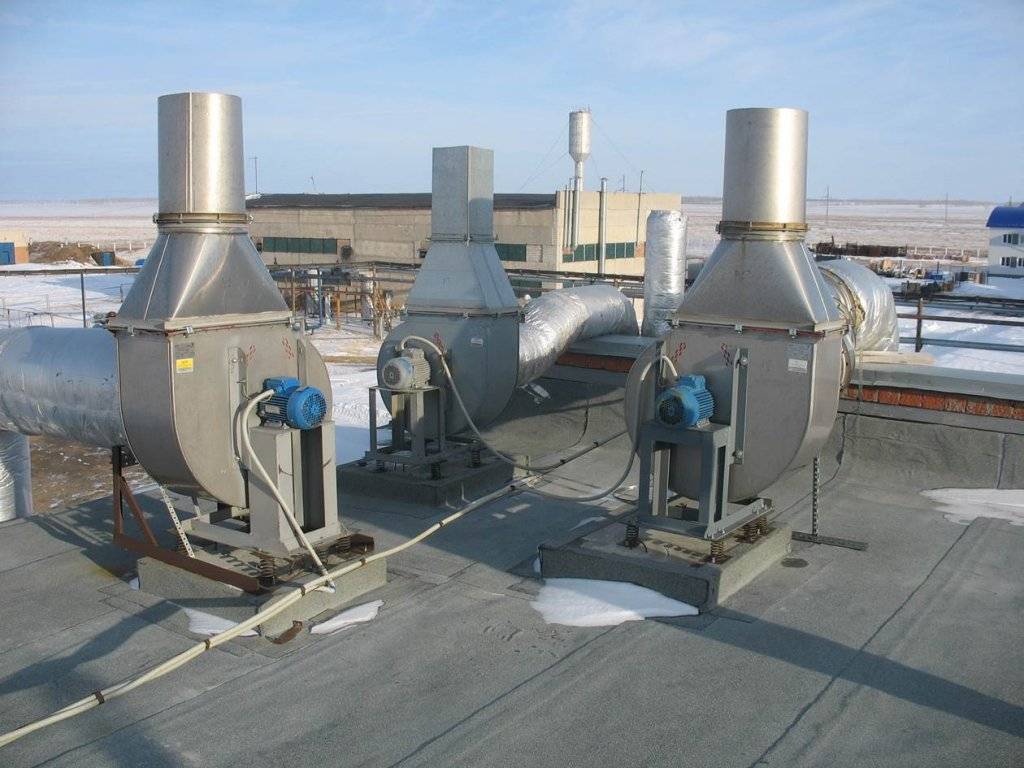

Крышный вентилятор устанавливается на открытом участке сооружений

При его монтаже важно учесть две вещи: эффективную работу устройства и его оптимальную защищенность.

Пристенный:

Канальный:

Радиальный:

Осевой:

Крышный:

Применение вентиляторов дымоотведения имеет положительные и отрицательные стороны.

Преимущества:

• вентиляторы обеспечивают высокую выживаемость людей, оказавшихся в помещении в период задымления;
• мгновенное сигнализирование датчика приводит к автоматическому включению, что позволяет приступить к процессу ликвидации дыма с начала возгорания;
• возможность подключения системы к дополнительному источнику питания позволяет запускать приборы даже при отключенной подаче электроэнергии;
• большой ассортимент вентиляторов облегчает выбор и позволяет купить оборудование любого вида и мощности.

Минусы:

• сложная установка, требующая знаний и опыта;
• необходимость постоянной проверки системы на работоспособность.

Область применения и назначение крышных вентиляторов

Крышный вентилятор — это механизм, предназначенный для создания активной циркуляции воздуха в доме, в мастерской. Выпускаемые модели различаются габаритами, характеристиками (мощностью) и уровнем производимого шума. Устройство является основным элементом любой системы вентиляции, главной силой в создании принудительных движений воздуха. Это лучший вариант для помещений с плохой циркуляцией.

Электровентиляторы устанавливаются на:

• камины, вытяжки;
• крыши домов, промышленных предприятий, общественных зданий, торговых и спортивных центров.

Для зданий и промышленных объектов с массовым скоплением людей, строений с повышенной вероятностью возгорания речь идет об установке дымососов на крышу.

Основные функции, выполняемые вентиляцией, следующие:

• обеспечить постоянную подачу свежего воздуха;
• создать и поддерживать оптимальный уровень влажности, что обеспечивает устранение влажности в ванных и подсобных помещениях и предотвращает появление плесени;
• в случае возникновения горячих точек системы удаления дыма предназначены для быстрого удаления из зданий продуктов горения: сажи, дыма, дыма;
• удаление выхлопных газов;
• устранение застойных явлений воздушных масс;
• избавить от запахов различного происхождения: от приготовления пищи, от работы бытовой техники.

Современные крышные вентиляторы обладают рядом преимуществ:

• простота обслуживания;
• низкий уровень шума при работе;
• не требуют специальных линий электропередач — они работают от внутренней электросети здания;
• наличие нескольких режимов работы (это позволяет регулировать их производительность);
• защищен от попадания атмосферных осадков на завод;
• для малогабаритных механизмов при установке не нужно использовать спецтехнику.

Благодаря использованию систем вентиляции внутри зданий постоянно обеспечивается приток более чистого воздуха извне и устраняются неприятные запахи.

Разновидности вентиляторов ↑

Учитывая возможные различия в условиях использования и задач, для решения которых служат вентиляционные устройства на крыше, были разработаны несколько базовых моделей. При этом принцип работы у них один и тот же – всосать воздух с дымом и вывести его наружу.

• Осевой. Это, пожалуй, наиболее простая с технической точки зрения конструкция оборудования этого типа, состоящая из оси, на которую насажены несколько лопастей. Вращение вокруг нее происходит с постоянной скоростью. При своей простоте эта система достаточно эффективна и не представляет каких-либо сложностей при обслуживании.
• Диагональный. Это модернизированный вариант осевого. Основное их различие – форма лопастей, которая обеспечивает всасывание воздуха по направлению оси, а вывод в атмосферу – по диагонали.
• Центробежный. Крышный радиальный вентилятор дымоудаления (вкр) работает по тому же принципу, что и предыдущие, однако конструктивно сильно от них отличается. Основное различие – в способе подачи воздуха. Особая форма лопастей при вращении создает центробежную силу, под воздействием которой и происходит всасывание воздуха.

Очевидно, что конструктивные особенности агрегатов не могли не отразиться на их технических параметрах, которые необходимо учитывать при выборе.

Особенности выбора

В основе выбора устройств лежат два основополагающих принципа:

• эксплуатационные условия типа характеристик помещения, уже установленного оборудования для кондиционирования и вентиляции кровельного покрытия т. д.
• задачи, поставленные перед системой ДУ.

Основные параметры, определяющие выбор электроприборов, к которым относится и крышный вентилятор, считаются:

• надежность;
• мощность;
• простота монтажа;
• продолжительность эксплуатационного срока.

Разброс мощностей таких устройств очень широкий – начиная от сверхмощных, предназначенных для больших промышленных объектов, которые буквально за пару минут могут полностью очистить территорию от загрязненного воздуха, и кончая маломощными, которые вполне эффективны в загородных коттеджах.

Мощность вентилирующего устройства должна быть соразмерна поставленным задачам, поскольку слишком мощный – неэкономичный, а чересчур слабый – малоэффективный.

Многие владельцы частных домов сами занимаются установкой вентсистем на крыше, поэтому простота и удобство монтажа при выбора того или иного устройства в этом случае играют не последнюю роль.

Надежность системы определяется длительностью временного промежутка между установкой и появлением неполадок и во многом зависит от качества сборки и уровня исполнения компонентов.

Внимание!
После того как сработала система дымоудаления вентилятор, независимо от эксплуатационного срока, подлежит замене.

Исходя из вышесказанного, стоит особое внимание обратить на производителя оборудования. Среди отечественных можно отметить “Веза”

В первую очередь крышные вентиляторы дымоудаления известны высокой отказоустойчивостью, обеспечивающей эффективность работы без вмешательства извне, к примеру, внепланового ремонта, настройки и калибровки или частой очистки элементов устройства от наносов.

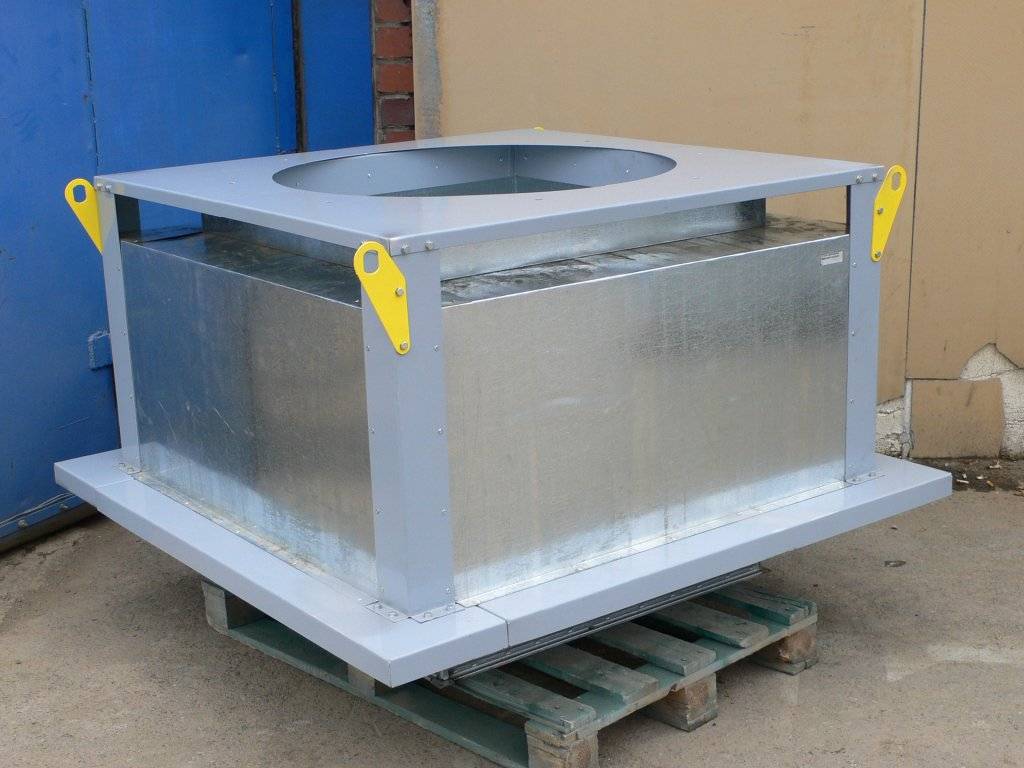

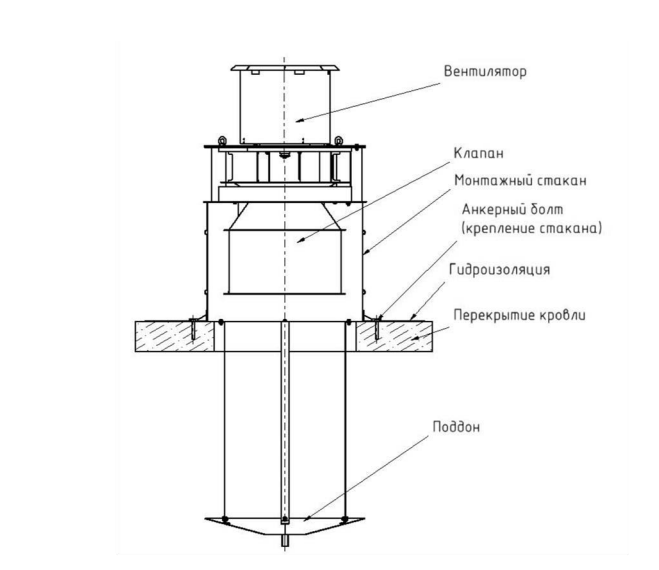

Монтажный «стакан» для крышного вентилятора

Приспособление используется для правильной установки аппарата. «Стакан» гасит вибрации, снижает уровень шума. Если стандартного монтажного кожуха недостаточно, можно использовать модели со встроенными поглотителями звуков. Их корпуса покрываются тонким слоем шумоизоляционного материала.

В полостях находятся кулисы, снижающие громкость издаваемых вентилятором звуков. Монтажный «стакан» имеет адаптер, помогающий встраивать системы проветривания в круглые воздуховоды. Резиновые прокладки обеспечивают герметичность стыков.

Монтажный «стакан» для снижения уровня шума.

Подготовка перед началом монтажа радиального вентилятора

Схема установки колодцев для монтажа вентилятора: 1 – фундамент; 2 – колодец; 3 – планка; 4 – высотная отметка; 5 – осевая отметка.

В процессе подготовки необходимо будет разработать проект системы воздухообмена и, в случае необходимости, сделать основание под агрегат. Монтаж тяжелых вентиляторов такого типа осуществляется на бетонные основания, которые должны иметь заранее продуманные и подготовленные механизмы крепления. Обязательно необходимо продумать, как будет осуществляться подъем и закрепление агрегата на бетонном основании. Для этого могут понадобиться специальные подъемные устройства.

В процессе подготовки к установке устройства нужно обязательно убедиться в полноте его комплектности, а в дальнейшем четко следовать инструкции и выполнять монтаж с учетом всех предусмотренных норм и требований.

Для установки вам понадобится следующее:

1. Радиальный вентилятор.
2. Набор отверток.
3. Строительный уровень.
4. Измерительная рулетка.
5. Виброизолятор.
6. Приспособления для подъема агрегата на основание.

Кровельные аэраторы

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
2. Засыпают гравием и крепят аэратор на горячую мастику.
3. После охлаждения фиксируют саморезами.
4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
2. Укрепляют уплотнитель шурупами, и наносят герметик.
3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.

МОНТАЖ КРЫШНЫХ ВЕНТИЛЯТОРОВ

Центробежные и осевые крышные вентиляторы устанавливают на покрытиях промышленных и гражданских зданий. Для монтажа крышных вентиляторов используют типовые сборные железобетонные стаканы, устанавливаемые строительными организациями при монтаже покрытий (рис. 12.9). Внутренний диаметр стаканов

Рис. 12.9. Установка крышных вентиляторов на стакан: а — осевого; б — центробежного; 1 — вентилятор; 2 — поддон; 3 — закладная деталь (труба диаметром 20 мм); 4 — болт; 5 — гайка; 6 — шайба; 7 — прокладка; 8 — козырек

700, 1000 и 1450 мм, минимальная высота 400 мм. Стаканы имеют анкерные болты для крепления кожухов вентиляторов и отверстия с трубками диаметром 20 мм, заложенными на толщину его стенок и предназначенными для крепления поддона. Поддоны применяются для сбора влаги, конденсирующейся на металлических частях вентилятора в холодный период года, оборудуются дренажным трубопроводом диаметром 15—20 мм, присоединяемым к муфте нижней части поддона, который одновременно служит защитой от случайного попадания посторонних предметов в помещение при ремонте и монтаже вентилятора.

Крышные вентиляторы поднимают и устанавливают с помощью башенных, автомобильных кранов. Застропив вентилятор, его поднимают к месту монтажа, затем плавно опускают и устанавливают на стакан, на поверхность которого предварительно помещают резиновую прокладку. Анкерные болты, замоноличенные в стакане, пропускают через отверстия в основании вентилятора. Затем вентилятор крепят, навертывая на каждый анкерный болт две гайки.

В некоторых случаях (большая высота здания, многопролетные цехи промышленных зданий и др.) крышный вентилятор нельзя подавать непосредственно к месту монтажа. В таких случаях крышные вентиляторы устанавливают с помощью реечных домкратов (рис. 12.10). Подняв на кровлю крышный вентилятор краном, лебедками или другими средствами, монтаж выполняют следующим образом: на кровлю укладывают дощатый настил от места выгрузки вентилятора до места его установки; устанавливают вентилятор с помощью крана на две ранее поднятые на кровлю тележки, предварительно положив на них два разгрузочных швеллера № 8 длиной 4 м, и прикрепляют вентилятор к швеллерам болтами Ml6x80.

Между швеллерами и плитой вентилятора прокладывают два деревянных бруска высотой 40, шириной 100 и длиной 1300 мм. К месту монтажа подводят на тележках крышный вентилятор и устанавливают его над стаканом, стараясь совместить анкерные болты, замоноличенные в стакане, с отверстиями в плите вентилятора. При этом устанавливают на уложенные возле стакана 6 деревянные шпалы 1, четыре реечных домкрата 2 грузоподъемностью 5 т; приподнимают домкратами крышный вентилятор на 30 мм (рис. 12.10, б); снимают швеллеры и деревянные бруски и откатывают тележку; опускают крышный вентилятор на стакан и закрепляют его (рис. 12.10, в).

После окончания монтажа вентиляторы подключают к электросети и проверяют правильность установки вентиляторов под нагрузкой (независимо от типа вентилятора), в том числе на прочность и правильность соединения электродвигателя с вентилятором, на прочность крепления вентилятора и электродвигателя к опорам и на правильность балансировки колеса вентилятора. Кроме того, Прове-

Рис. 12.10. Последовательность (а — г) монтажа крышных вентиляторов с помощью домкратов:

1 — шпала: 2 — реечный домкрат; 3 — швеллер: 4 — деревянные бруски; 5 — платформа тележки; 6 — опорный стакан

ряют правильность вращения рабочего колеса вентилятора. Если направление вращения рабочего колеса не соответствует проектному, то его необходимо изменить, переключив фазы на зажимах электродвигателя. Всасывающее отверстие вентилятора, не присоединенное к воздуховоду, должно быть защищено металлической сеткой.
