Прокладка труб методом прокола — технологические правила

Бестраншейная прокладка кабеля под землей

Невзирая на большую цену возведения кабельных линий, по сравнению с ценой воздушных линий электропередачи, спрос на кабельные линии из года в год возрастает. Данное явление вызвано существенным возрастанием энергопотребления и стремительным развитием уже существующих на данный момент электрических сетей. По этой причине сегодня пользуются высоким спросом силовые кабельные линии высокого напряжения, которые прокладывают под землей. Высокая экологическая безопасность современных кабелей данного типа и их устойчивость к разного рода негативным атмосферным явлениям позволяют выполнять переоборудование воздушных линий в кабельные и, таким образом, — освобождать большое количество площади, которую занимали линии электропередач. Благодаря чему высвобождается больше территории для строительства зданий. За последнее несколько лет стали часто возводить силовые КЛ с применением кабелей с изоляцией, изготовленной из сшитого полиэтилена и жилой из меди или алюминия, благодаря чему существенно увеличивается срок функционирования кабельных линий.

В настоящее время различают такие способы бестраншейной прокладки кабельных линий:

  • прокладка кабельной линии под землей;- прокладка в кабельных тоннелях;
  • прокладка силового кабеля с сечением (выполняется, как правило, в затруднительных геологических условиях);

Весьма популярна сегодня бестраншейная прокладка кабель канала. Данный метод по праву можно назвать передовым, он широко используется как за рубежом, так и в РФ. При данном способе прокладки кабеля совершенно не нужно вскрывать грунт. Данный метод весьма удобен, когда есть потребность в том, что бы была выполнена прокладка силового кабеля в земле. Для того, чтобы выполнить бестраншейную прокладку кабеля, необходимо специальное оборудование, такое как бестраншейная машина. Она способна пробурить землю, проделывая скважину именно по той линии, которая была задана ранее и вывести ее в указанном месте. Затем сквозь пробуренную скважину прокладывают специальные футляры, которые представляют собой пластиковые трубы. При затягивании пластиковых труб применяется специализированный раствор, предназначенный непосредственно для бурения подземных, благодаря чему и образуется канал в земле. Особенно результативно сегодня используется бестраншейная технология для пластиковых, а также металлических труб величиной до800 мм или отрезками в 20-100 м при небольших расстояниях.

Ориентировочная стоимость работ на прокладку одного пог. метра трубы методом ГНБ (без подготовительных работ, цены трубы), включая НДС 20%.

Диаметр трубы мм.до 200 м.п.Свыше 200 м.п. Свыше 500 м.п.
631400 руб.1350 руб.1300 руб.
1101800 руб.1750 руб.1700 руб.
1602600 руб.2400 руб.2200 руб.
2253200 руб.3100 руб.2900 руб.
3154500 руб.4200 руб.4000 руб.
4006500 руб.6300 руб.6000 руб.
4508000 руб.7800 руб.7500 руб.
5009000 руб.8500 руб.8000 руб.
63012000 руб.11000 руб.10000 руб.
71016000 руб.15000 руб.14000 руб.
80018000 руб.17000 руб.16000 руб.

Цена работ может изменяться в зависимости от условий производства, окончательный расчет сметы будет предоставлен после выезда специалиста на объект.

Работаем по Москве, Московской области и соседним регионам.

Какие инструменты понадобятся

Прокол под дорогой можно выполнить своими силами. Перед началом работ необходимо подготовить следующий набор материалов и инструментов:

  • аппарат для выполнения сварочных работ и болгарку;
  • кувалду;
  • арматуру или прутья из стали, диаметр которых должен составлять 25 миллиметров и более, а длина должна превышать ширину дороги сантиметров на десять;
  • обрезки стальной трубы необходимого диаметра и такой же длины, что и прутья;
  • насос с пластиковой трубкой диаметром 12 миллиметров;
  • бочку, рассчитанную на двести литров;
  • воронку с двухметровым шлангом.

Кроме инструментов, понадобятся недюжинная физическая сила и терпение.

Условия проведения согласно нормативным документам

Прокладка любого трубопровода, будь то полипропилен либо сталь, определяется нормами. Именно СНиП регламентируют многие технические моменты, которые позволяют выполнить все работы качественно, обеспечивая безопасность. Для прокладки полипропиленовых труб необходимо соблюдать такие требования:

Схема преимущества полипропиленовых труб перед остальными материалами

  1. В обязательном порядке учитываем точку промерзания грунта. Обычно она находится на уровне 1,4 метра, поэтому если трубопровод будет находиться на меньшем уровне, то зимой вода в нем просто замерзнет, пользоваться трубой будет нельзя. Поэтому при монтаже необходимо в точности просчитать такие моменты, в будущем это только пойдет на пользу.
  2. Прокладка труб во многом зависит от того, какие строения расположены на участке, есть ли недалеко трассы и магистрали, проложенные коммуникационные и прочие инженерные сети. Если вы не уверены, где именно можно прокладывать трубопровод, лучше обратиться в специализированные строительные фирмы.
  3. При прокладке под землей также учитываем и особенности рельефа, грунта, в некоторых случаях необходимо производить защиту трубы при помощи специальных кожухов.

Полипропиленовый трубопровод прокладывается при соблюдении таких этапов:

  1. Для начала придется подготовить траншею для прокладки, которая должна быть больше диаметра трубы. Так, для труб на 110 мм понадобится траншея с шириной в 600 мм. Минимальное расстояние между стенкой трубы и траншеей должно составлять 20 см. Глубина залегания должна быть больше на 50 см.
  2. Дно посыпается песком с толщиной подушки примерно 50-100 мм, после чего песок уплотняется.
  3. Прокладка начинается от здания, при монтаже канализационных труб раструб должен смотреть на конец выходящей наружу трубы;
  4. Для соединения отдельных элементов применяют специальную смазку.
  5. При прокладке канализации надо помнить, что должен соблюдаться уклон в 2 см на каждый м трассы.
  6. После укладки трубопровод засыпается песком, утрамбовывается он только с боков. При необходимости перед этим труба оборачивается теплоизоляционным слоем;
  7. В самом конце полипропиленовые трубы соединяются с общей магистралью, очистным сооружением и прочее. Делать это надо при помощи полипропиленового припоя.

Какие проблемы могут возникнуть при монтаже?

При прокладке полипропиленовых труб под землей могут возникнуть некоторые проблемы:

  • структура грунта не дает возможности копки на необходимой глубине;
  • в зимний период грунт сильно промерзает, что может стать причиной повреждения труб;
  • на участке имеется строение, обойти которое не представляется возможным.

В таком случае есть несколько выходов, позволяющих решить эти проблемы:

  1. При слишком рыхлой либо твердой почве рекомендуется делать прокол, при котором сначала укладывается стальная труба, а уже в ее полость вводится полипропиленовый трубопровод.
  2. При промерзании грунта рекомендуют укладывать греющий кабель на протяжении всей трассы. Это требует значительных затрат, расходы в зимний период могут превышать запланированные, но в любом случае такой вариант дешевле, чем постоянный ремонт лопнувших труб.
  3. При нахождении на пути следования трассы какого-либо строения либо объекта, повреждать который нельзя, рекомендуется выполнять бестраншейные методы прокладки, то есть прокол. В этом случае можно не только проложить трубопровод, но и защитить его стальным кожухом. При прокладке таких сетей необходимо внимательно смотреть на схему расположения коммуникаций на участке, чтобы не повредить уже имеющиеся.

Как произвести прокол своими руками

В бытовых условиях, если необходимо проложить подземный водопровод или газовую линию малого диаметра в дом на небольшое расстояние, можно использовать промышленные техники прохода.

Одним из эффективных видов является гидропрокол отверстия в земле, для проведения следующих работ поступают таким образом:

  • Берут металлические трубы нужного диаметра в 1 м. (большая длина трубы потребует слишком объемного места проведения работ) на всю длину отверстия и нарезают на них с одного конца резьбу, к другому приваривают муфты с внутренней резьбой аналогичного сечения и шага.
  • Для подачи воды применяют погружной или поверхностный электронасос, используя переходную муфту, один конец который крепят к трубному торцу, а к другому присоединяют выходной патрубок насосного агрегата.
  • Выкапывают в земле приямок необходимой глубины и длиной, позволяющей удобно располагать в нем стальной метр трубы для проталкивания.

Рис. 8 Гидпропрокол своими руками – оборудование

  • Заранее производят расчет траектории скважины, подключает трубу к электронасосу, подают воду и начинают проталкивать ее в землю, контролируя направление и отклонение по вертикали строительным уровнем.
  • После углубления первой трубы отключают электронасос, отсоединяют его патрубок и прикручивают вторую трубу на резьбу, подключая с другого конца электронасос и подводя к ней воду.
  • Операцию периодически повторяют до полного прохода канала на нужную длину, по завершении работ трубопровод извлекают и демонтируют.
  • В канал вставляют водопроводную трубу ПНД, выводят в нужное место и на этом работа считается завершенной.

Для вертикальной прокладки шахты в доме используют самодельный бур, длина которого также зависит от глубины линии, его проворачивают с помощью дрели или перфоратора.

Самодельные буровые приспособления можно использовать и для горизонтальной проходки в быту, при этом вращение бура осуществляют с помощью электроинструмента, удлиняя его металлическими штангами с резьбовым соединением.

Рис. 9 Горизонтальное бурение своими руками

Бестраншейная прокладка трубопроводов является эффективным методом решения задач в случаях, когда выкапывание траншей невозможно или экономически нецелесообразно. При проведении работ используется широкий ряд промышленных способов с применением специального оборудования, некоторые технологии можно успешно применять в быту.

ГНБ

Технологию бестраншейной прокладки коммуникаций или прокол грунта применяют с целью затягивания трубы. При этом она может быть из любого материала, например, асбоцемента, полиэтилена или стали.

Преимущества методов направленного горизонтального бурения:

  1. Возможность сохранения вида ландшафта. Исключения составляют точечное рытье колодцев и установка помещений хозяйственного предназначения.
  2. Минимальный риск повреждения различных инженерных сетей и ранее проложенных коммуникаций.
  3. Отсутствие необходимости в перекрытии движения автомобилей по магистралям.
  4. Снижение затрат на обеспечение места проведения работ электроэнергией.
  5. Значительное сокращение расходов на оплату рабочим, так как работников требуется значительно меньше.
  6. Отсутствие необходимости восстановления асфальта, объектов, поврежденных при выполнении работ.
  7. Снижение расходов, связанных с эксплуатацией коммуникаций.

Горизонтальное бурения проводится в несколько этапов. Каждый из них следует выполнять точно по инструкции, соблюдая технику безопасности:

  1. Геологическая разведка. Осуществляется с помощью забора проб почвы и радиолокации. Необходима для установления наличия установленных коммуникаций и типа грунта. На основе полученных данных производится выбор бурового оборудования.
  2. Пилотное бурение. В результате под землей будет установлена штанга, весь канал будет пройден.
  3. Расширение канала. Также выполняется запрессовывание или расширение трубопровода.

Процесс горизонтального бурения закончен. Остаются только работы по устройству колодцев и другие.

Качество и точность выполненных работ зависит, в первую очередь, от способа проведения работ и используемого оборудования. Сегодня специалисты предпочитают применять УГБ.

Если требуется точность, рекомендовано применять установки для прокола почвы или оборудование для микротоннелирования.

Ещё около 10 лет назад технология прокола грунта была диковинкой. Но сегодня горизонтально направленное бурение используется во многих городах России. Применение метода ГНБ занимает около 95% от общего количеством прокладки коммуникаций.

На сегодняшний день качественными установками для осуществления горизонтального бурения является наша установка УПГ. Это технология, которая обладает лучшими характеристиками.

Существует множество моделей с различными характеристиками.

  1. Буровая техника с проколом.
  2. Установка с трубой.
  3. Установка разрушения труб.
  4. Универсальный бур.
  5. Горизонтальный грунтовый мотобур.
  6. Горизонтальная установка промывкой.
  7. Навесной буровой станок.
  8. Гидравлическая приводная установка.

Также компания предлагает смесительные установки бентонита.

Сегодня одним из самых популярных методом прокладки труб считается бестраншейный. При помощи специального оборудования делается прокол. Он также называется пилотной скважиной. После выполнения проводится расширение прокола. Скважина смазывается при помощи бентонита, а с противоположного конца запрессовывается и втягивается трубопровод с начального котлована.

Методика, при которой делается прокол грунта, обладает рядом преимуществ. В первую очередь подобный способ установки коммуникаций позволяет сохранить целостность асфальтового покрытия. Также при проколе отсутствует необходимость восстановления нарушенных объектов.

Процесс выполнения прокола контролируют при помощи высокоточного оборудования, что позволяет добиться точности и исключить повреждения асфальта, расположенных рядом коммуникаций.

Направленное бурение во время осуществлении прокола почвы позволяет снизить финансовые и экономические затраты. Также подобная методика позволяет избежать нанесения ущерба окружающей среде.

На сегодняшний день способы бестраншейной прокладки труб уже заменяет устаревшие методы. Разработано множество различных установок для горизонтального бурения.

В Европе популярностью пользуются установки для прокола грунта, обладающие точностью и экономичностью особенно при расходе растворов бентонита.

Выделяют три основных вида бурения, каждый из которых имеет свою классификацию:

  1. Неуправляемое бурение. Сюда входят бурение проколом, земли, глухих отверстий, применение отбойника и ударной бурение.
  2. Управляемые методы. К ним относятся трех- и двухступенчатые методы, ударное бурение, с отбойником, глухих отверстий, с промывкой, шнековое бурение, с управляющей трубой.
  3. Санация трубопровода. В свою очередь может быть выполнена при помощи разрушения и обновления, с втягиванием, с обновлением точного положения и с применением вспомогательной трубы.

Метод выполнения скважины подбирается с учетом грунта, сложности и объема работ.

Принцип метода прокола и продавливания

Данной технологией прокладку коммуникаций проводят методом прокалывания и продавливания. Следует сразу отметить, что этими методами бестраншейной подземной прокладки укладывают исключительно новые инженерные трубные коммуникации.

Прокалывание

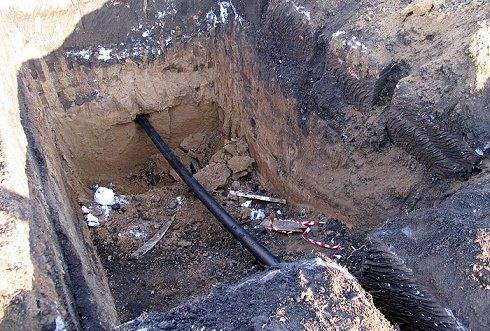

Метод прокола применяется для трубных линий протяженностью до 60 метров. Такая небольшая длина обусловлена значительными усилиями в 150 – 3000 Кн, которые необходимо технике для прокалывания грунта. В организации прокола задействованы тракторы, бульдозеры, лебедки и гидравлические домкраты. Прокалывание почвы осуществляется трубной конструкцией оборудованной выступающим наконечником в виде конуса с установленными на нем режущих ножей. За счет давления, получаемого от оборудования, наконечник вместе с трубной конструкцией круговыми движениями продвигается вперед. При этом грунт вокруг трубы уплотняется и не обсыпается, а сама конструкция по мере продвижения соединяется сваркой. Таким образом можно прокладывать подземные трубопроводы диаметром до 600 мм. При прокладке трассы инженерных коммуникаций маленького диаметра, прокол осуществляется непосредственно трубой без установки дополнительного наконечника.

В зависимости от категории грунта и технических возможностей оборудования скорость прокалывания грунтов за один час составляет от 4 до 6 метров. Если к круговым движениям трубного элемента приложить вибрационные усилия, то тогда возможно увеличить быстроту прокола до 20 – 40 м/час.

Для грунтов с хорошей водопроницаемостью применяют метод гидропрокола. В этом случае прокладку коммуникаций производят мощным потоком воды направленного действия, который размывает почву и образует тоннель для прокладки трубопроводов.

Продавливание

Продавливанием монтируют трубные коммуникации большого диаметра

Принцип метода продавливания аналогичен проколу, только его проводят одной трубой без специальной насадки. В этом случае земляные массы попадают во внутрь трубной полости и находятся там до общего извлечения всей конструкции.

Грунты, для которых рекомендован метод продавливания, должны относится I–IV категории и представлены глиной, суглинкам, супесями или песками.

Инженерный сети, прокладываемые методом продавливанием, могут иметь размеры от 600 до 1720 мм, а предельно допустимая длина участка составляет 100 метров.

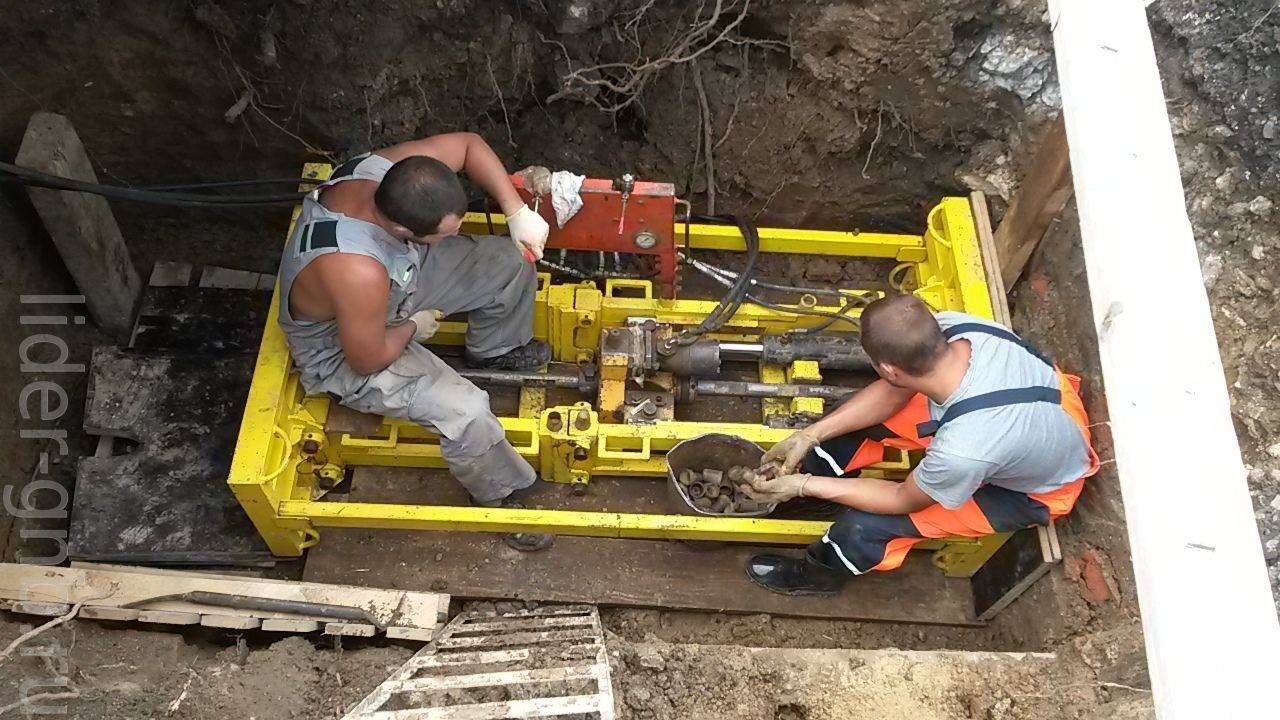

Продавливание осуществляется за счет значительных динамических усилий, создаваемых гидравлическими домкратами, которые симметрично устанавливаются по периметру окружности трубы. Работы проводят в следующей последовательности:

  1. Вначале производится отрывка небольшого котлована.
  2. Устанавливается упорная конструкция в виде стены для крепления гидравлических домкратов.
  3. Первые звенья проводящей трубы присоединяют к домкратам, надежно закрепленных на упорных конструкциях. Другой конец трубной конструкции находится в свободном открытом положении.
  4. Гидравлическими домкратами создаются необходимые усилия, приводящие в движение трубный элемент, и он медленно поступательным движением проникает сквозь толщу грунта.

Землю из полости удаляют ручным способом с помощью лопат или сжатым воздухом ударных пневматических приспособлений.

Открытая прокладка

Открытая прокладка труб выполняется по существующим или специально возведённым строительным конструкциям (стенам, опорам, эстакадам) или в проходных и полупроходных каналах и галереях), в траншее (под землёй) или по грунту (на земле) следующим образом:

  • на отдельно стоящих фундаментах или опорах;
  • с балластировкой (установкой грузов на трубу или с анкеровкой трубы в грунт) — мероприятием против всплытия;
  • на грунте с последующей засыпкой трубы привезённым или местным грунтом.

Открытый способ строительства переходов под автомобильными дорогами включает следующие способы организации работ:

  • без нарушения интенсивности движения транспорта (с устройством объезда или переезда);
  • с перекрытием движения транспорта в два этапа на одной половине ширины дороги, затем на другой;
  • с краткосрочным перекрытием движения транспорта по дороге (без устройства объезда или переезда).

При пересечении дорог в сложных географических и гидрологических условиях может быть применено строительство тоннелей открытым способом. Например, такой переход был сооружён на нефтепроводе КТК при пересечении автодороги Краснодар — Новосибирск. Доступ к трубам в процессе производства работ и эксплуатации свободен.

Прокладка труб производится в соответствии с проектом производства работ (ППР), разработанным на основе рабочей документации проекта и действующих норм.

Земляные работы по разработке траншей и котлованов производятся в соответствии с правилами производства и приёмки земляных работ с соблюдением требований:

  • рытьё производится без нарушения естественной структуры грунта в основании с недобором 0,10-0,15 м, далее зачистка производится бульдозером или вручную;
  • если грунт разработан ниже проектной отметки, на дно подсыпается песок средней крупности с тщательным уплотнением (коэффициент уплотнения Купл = 0,98) толщиной не более 0,5 м;
  • на дне траншеи устраивают песчаную подсыпку 0,10-0,15 м в зависимости от диаметра трубы;
  • при обратной засыпке над трубой выполняется защитный слой из песчаного грунта 0,15-0,30 м, не содержащего твёрдых включений (щебня, камня и др.) с послойным уплотнением (особенно пространства между трубами, а также между трубами и стенкой траншеи); стыки не засыпаются;
  • обратная засыпка трубопровода выполняется с послойным уплотнением грунта 0,2—0,4 м до планировочной отметки, либо без послойного уплотнения с возведением валика из земли над трубопроводом; высота валика выполняется по расчёту с учётом осадки неуплотнённого грунта до планировочной отметки земли в течение 1—2 лет;
  • при производстве работ в зимнее время не допускается монтаж трубопроводов на промёрзшее основание.

Перед укладкой трубы, соединительные детали и элементы тщательно осматриваются с целью обнаружения трещин, сколов, глубоких надрезов, проколов, вырывов и других повреждений защитной оболочки.

После гидравлического испытания трубопровода производится его засыпка и уплотнение мест стыков с последующей равномерной засыпкой траншеи экскаватором слоем местного грунта толщиной 0,3 м с разравниванием грунта вручную и ковшом экскаватора.

Это интересно: Технология монтажа водосточных труб и необходимые материалы (видео)

Прокладка водопровода под землей: советы

После определения глубины залегания коммуникации необходимо учесть ещё несколько важных моментов и особенностей такой прокладки. Рассмотрим их:

  • для водопроводов, которые транспортируют горячую воду, наиболее подходят металлопластиковые или армированные трубы. Ни в коем случае не рекомендуется приобретать для таких целей изделия из полипропилена (ПП);
  • организация теплоизоляции является обязательным мероприятием как для холодных, так и для горячих труб. Это позволит сохранить правильную температуру в трубопроводе;
  • при траншейной укладке труб желательно использовать неразъёмные стыки, так как монолитная конструкция в таком случае является наиболее правильным решением;
  • показатель грунтового покрытия на территории (которая часто затапливается) не должен превышать 1 м;
  • главный кран в вододоставляющей коммуникации должен быть смонтирован таким образом, чтобы к нему всегда был свободный доступ;
  • работы по прокладке водопроводной трубы под землёй можно двумя способами: траншейным и бестраншейным.

Для понимания вопроса рекомендуется изучить специфику обоих способов, так как они выполняются в разных ситуациях и отличаются своими особенностями и нюансами.

Способы бестраншейной прокладки

Бестраншейный способ прокладки под названием санация объединяет ряд различных методологий, которые позволяют провести новую линию путем обновления старой. При этом в зависимости от того что будет производиться со старой линией выделают 2 группы способов:

  1. Релайнинг.
  2. Реновация.

Первый вариант предполагает сохранение старой линии. Она подвергается очистке от посторонних предметов и всевозможных препятствий вручную или с использованием различной техники. А затем внутри нее проводится прокладывание новой линии меньшего диаметра из новых материалов, имеющих больший срок службы и улучшенные характеристики.

Релайнинг предполагает массу вариантов реализации. Бестраншейная прокладка коммуникаций может проводиться в данном случае как втягиванием труб с обратного конца пути, так и проталкиванием от начальной точки строительства (ремонта). В начальной стадии требуется отключение ремонтируемого участка от системы водоснабжения или канализации, с параллельной сменой маршрута течения по временным трубам. Ввод новых труб может производиться непосредственно с начальной точки или в любой другой точке ремонтируемого трубопровода с его частичным разрушением для введения новой трубы. По окончанию монтажа производится обратное подключение потока от временных труб к постоянным обновленным путям.

Второй вариант – Реновация, подразумевает полное обновление линии с возможным уменьшением или увеличением диаметра потока за счет статичного разрушения предшествующей ранее конструкции. При этом ее обломки не выводятся на поверхность, а остаются внутри, создавая уплотненную оболочку вокруг новой конструкции.

Санация позволяет заменять практически все старые виды труб от керамических и бетонных конструкций до металлических вариаций.

Как сделать прокол самостоятельно?

Как уже было отмечено, этот ручной способ применяют, но только если ширина дорожного полотна не превышает 10 м. В этом случае мастеру будет необходима хорошая физическая подготовка, но даже «Гераклу» помощники не помешают. Перед тем как детально рассматривать вопрос о том, как проложить трубу под дорогой, придется заняться поисками оборудования, инструментов и материалов.

Что потребуется найти?

Для операции надо собрать все необходимое. В список входит:

  • болгарка;
  • кувалда;
  • сварочный аппарат;
  • насос с пластиковой трубой;
  • воронка и шланг (длина — около 2 м);
  • пластиковая бочка (200 л, с горловиной);
  • арматура (максимальная толщина — 20 мм, длина кусков — 2 м).

Еще потребуется приобрести несколько отрезков стальных труб нужного диаметра.

Как делают прокол арматурой?

Процесс прокладки трубопровода вручную включает несколько этапов.

  1. Первым делом с обеих сторон участка дороги, где будет прокладываться трасса, выкапывают приямки. Их глубина и ширина больше, чем у основной траншеи. Запас должен составлять 120-130 мм. После этого отмечают ось будущей магистрали.
  2. Начинают забивать направляющую — отрезок арматуры, конец которой заранее заостряют. По мере его заглубления в грунт к первому стержню приваривают второй, потом, если необходимо, следующие. Затем продолжают забивать направляющую в грунт.
  3. После того как арматура вышла наружу, на нее надевают подготовленную «гильзу» — кусок трубы, рабочий край которой заостряют, или нарезают на нем зубья болгаркой. Сзади в трубу вставляют шланг, его соединяют с насосом, который помещают в бочку с водой.
  4. По заднему торцу трубы бьют кувалдой. После того как она заполнилась грунтом, его вымывают с помощью струи воды. Можно обойтись без насоса, однако в этом случае работа усложнится. Гильзу придется постоянно вытаскивать и очищать от земли, а эти манипуляции могут спровоцировать обвал.
  5. Трубопровод, продвигающийся в землю, наращивают с помощью сварочного оборудования. Операцию завершают, когда заостренный торец первого элемента показывается на противоположной стороне дороги. Арматуру вытаскивают, а корпус, который будет «работать» защитным футляром, оставляют в земле.

После окончания проводки траншеи и приямки закапывают, затем тщательно уплотняют грунт.

Как проложить «трубы трубой»?

В этом случае тоже будет нужно приобрести материалы, а насадку на рабочий инструмент можно сделать самостоятельно. Для прокола понадобится:

  • стальная толстостенная труба (диаметр — 40 мм, длина ее больше ширины дорожного полотна);
  • инструментальная сталь для создания наконечника;
  • сварочный аппарат для изготовления конуса (пирамиды);
  • болгарка, а также штыковая лопата, кувалда, лом, уровень.

Это технология также проста, поэтому этапы затруднений не обещают. Сначала из инструментальной стати изготавливают наконечник, который приваривают к трубе.

  1. Как и в предыдущем случае, основная работа стартует с выкапывания. В этом случае траншея-вход должна быть длиннее, чем рабочая труба с насаженным наконечником. Плюс необходимо оставить простор для «размахивания» кувалдой.
  2. Используя уровень и кирпичи, трубу укладывают по центру траншеи таким образом, чтобы инструмент упирался наконечником в грунт, который нужно будет пробивать.
  3. Вооружаются кувалдой, удары наносят по торцу до тех пор, пока наконечник не появится с противоположной стороны.

Помощь ручного бура

Это еще один, относительно простой вариант для тех, кого не устраивают предыдущие методы. В этом случае мастеру будет необходимо приобрести двухметровый ручной бур: метр инструмента плюс метр удлинителя. Еще потребуется:

  • отрезок арматуры: длина около 3-4 м, диаметр — 16 мм;
  • шест, который будет исполнять роль ориентира;
  • кувалда.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
