Разновидности и монтаж купольных вытяжек

Установка кухонной вытяжки этапы монтажа

Производить монтаж оборудования стоит с учетом всех рекомендаций производителя, которые можно найти в упаковке

Схема установки, правила безопасности, общие рекомендации нужно принимать во внимание в обязательном порядке. Если этого не сделать, продолжительность работы устройства может быть снижена, а при поломках производитель откажет в гарантийном ремонте. Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

  • встраиваемую;
  • потолочную;
  • настенную;
  • угловую;
  • каминную.

Перечень обязательных работ при монтаже вытяжки на кухне включает в себя такие этапы:

  1. Установка оборудования. Для этого устройство прикрепляют к стене или непосредственно к навесному мебельному шкафу, который расположен над газовой плитой. Крепление должно быть надежным и качественным, чтобы не было вибрации и оборудование не сорвалось под собственным весом. Все щели, отверстия стоит заделать с помощью монтажной пены. Это устранит вибрацию и система станет герметичной.
  2. Подключение устройства к электросети. Обычно сделать это не сложно, так как от электродвигателя идет провод с вилкой, установленные заводом-изготовителем. Для красоты и удобства провода можно скрыть в стене либо аккуратно проложить его в самом шкафу. Для этого кабель укладывается в кабель-канал. Не рекомендуется устанавливать розетку для подключения агрегата вблизи с источником тепла. Это может привести к перегреву провода и возникновению короткого замыкания.
  3. Монтаж вентиляционного патрубка. Для проведения гофрированной трубы через шкаф, в нем нужно сделать отверстия соответствующего диаметра. Воздуховод фиксируется с помощью хомутов, для герметизации системы используют универсальный силикон. Гофра к вентиляционной системе подключается через переходник. Это специальная решетка, которую отдельно приобретают в строительном магазине.
  4. Соединение вентиляционных каналов в единую систему и подключение к централизованной системе вентиляции в доме.

Монтаж воздуховода для кухонной вытяжки своими руками

Оптимальная высота вытяжки от плиты составляет около 70-80 см. Если поднять ее выше, то испарения и газы будут плохо улавливаться, а эффективность очистки воздуха будет ниже. При установке ниже 70 см неизбежно происходит перегрев оборудования, двигателя и прочих деталей. Это приведет к выходу из строя деталей, а в некоторых случаях может стать причиной пожара.

При расчете длины гофрированной трубы, которая служит в качестве воздуховода, тоже нужно учитывать некоторые особенности. Например, чем она длиннее, тем менее эффективна вытяжная система

Важно помнить, что чем больше диаметр трубы, тем лучше будет работать вытяжка. Большое количество углов и поворотов замедляет скорость движения воздуха по системе. Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку

Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку.

Даже если все сделать правильно, иногда качество очистки воздуха на кухне будет недостаточным. Причина может быть в слабом двигателе, установленном на вытяжке. Производительность оборудования стоит определить до покупки. Обычно чем больше помещение, тем более мощный прибор нужно покупать. Как показывает практика, наиболее эффективное выведение воздуха наблюдается на малых или средних оборотах двигателя.

После установки оборудования и запуска его в эксплуатацию, необходимо регулярно чистить фильтры, наружные и внутренние части вытяжки. Вот несколько советов по уходу за прибором на кухне:

  • корпус снаружи моют теплой водой с добавлением небольшого количества обезжиривателя, после сухими салфетками вытирают насухо;
  • металлическую поверхность легко очистить с помощью чистящего геля и губки;
  • стеклянную поверхность можно отполировать, используя очиститель для окон;
  • жироулавливатель чистить труднее всего. Легче отмыть скопившийся жир в горячей воде с обезжиривателем.

Видео о том, как осуществить монтаж кухонной вытяжки своими руками

https://youtube.com/watch?v=AvKk79fCsQo

Решили выполнить монтаж кухонной вытяжки своими руками? Сделать это просто, если прочитать советы мастеров по установке прибора и соблюдать инструкции от завода-изготовителя. После установки вытяжки на кухне будет гораздо комфортнее и чище. Поэтому порадуйте хозяйку таким нужным приспособлением для очистки воздуха как вытяжка.

Правила установки

Установка купольной вытяжки может производиться по-разному: одни модели крепятся к потолку, другие – к стене, но, в любом случае, для их работы потребуется электроэнергия, поэтому заранее выберите свободное место, к которому проще провести электричество.

Совет: при отсутствии свободных розеток вытяжку можно подключить к общей сети, правильно подсоединив всю проводку. Такие работы лучше производить со специалистами.

Вытяжка монтируется уже после установки мебели и гарнитура. Для начала измерьте параметры корпуса – и сделайте отметки на той поверхности, к которой будет крепиться оборудование. Расстояние между вытяжкой и плитой должно превышать 70-80 см: для газовых и электрических варочных поверхностей эти параметры могут различаться.

После разметки просверлите в стене несколько отверстий: в них вставятся дюбеля и закрепятся болты, которые будут держать опору для вытяжного устройства. Если зонт для вытяжки крепится к потолку – убедитесь, что выбрали прочные держатели.

Совет: в процессе монтажа пользуйтесь уровнем: вытяжка должна располагаться строго горизонтально.

Для установки купольных вытяжек с отводом воздуха требуется наличие гофра или специальной трубы, которая будет передавать воздух в вентиляционную шахту. Воздуховод может иметь и круглую, и прямоугольную форму: он приобретается отдельно. Для большей надежности все швы и стыки необходимо загерметизировать.

После того, как воздуховод подсоединен, можете приступать к следующей стадии – установке фильтров. Учитывайте правильное соотношение размеров фильтров с шириной купольных вытяжек, если приобретали их отдельно.

Убедившись в надежности крепления, правильности подсоединения коммуникаций и герметичности системы, можете приступать к пробному запуску. Фиксирование кожуха, если он имеется в купленной модели, – последняя стадия монтажных работ.

Крепление к стене

Как уже упоминалось выше, настенные модели, такие как купольные и навесные вытяжки, монтируются на стену, хотя они существенно отличаются по внешнему виду. Крепление осуществляется с помощью предусмотренных производителем отверстий, расположенных на задней стенке корпуса. Некоторые производители снабжают такие изделия специальными шаблонами. После прикладывания шаблона к стене отмечаются точки крепления, в стене сверлятся отверстия, вбиваются дюбели и, наконец, изделие фиксируется шурупами. Часто крепеж, представляющий собой колышки и шурупы, входит в комплект. Если у вас нет шаблона, вам придется попотеть, тщательно измеряя расстояние между отверстиями, а затем перенести эти измерения на стену.

Подвесьте вытяжку на стену через предварительно просверленные отверстия в корпусе

Конечно, самому это сделать сложно, поэтому лучше пригласить помощника

На этом этапе очень важно убедиться, что карниз правильно выровнен

Еще хуже, если в месте установки вытяжки проходят трубы, тогда ее невозможно будет прикрепить непосредственно к стене. В этом случае сначала необходимо прикрепить к стене деревянные балки и прикрепить к ним вытяжку. К сожалению, это не самое лучшее решение, поскольку карниз будет находиться в стороне от стены и не прямо над плитой, а область за карнизом является удобным местом обитания, например, для тараканов.

Как прикрепить карниз к стене, если мешает газовая труба или стена неровная?

Вместо деревянных балок можно использовать длинные дюбеля, но это опять же не очень хорошее решение, так как нет возможности надежно закрепить их. Лучше убедиться, что вытяжка не загорожена, хотя это не всегда возможно.

Как расположить оборудование

Чтобы в кухне всегда было свежо, важно знать, на какой высоте вешать вытяжку над газовой плитой. Немаловажно учитывать рекомендации производителя, которые подробно описаны в инструкции. Не последний фактор в определении расположения вытяжки – удобство при последующем использовании

Не последний фактор в определении расположения вытяжки – удобство при последующем использовании.

Разные нормы расположения вытяжки для электрических и газовых плит:

  • минимальная высота от электрической плиты до вытяжной системы – 65 см;
  • минимальная высота между вытяжкой и поверхностью газовой плиты – 75 см.

В первую очередь, отличие в нормах сделано ради безопасности человека. Достаточное расстояние обеспечивает защиту от самовозгорания. Нередко в корпусе вытяжной системы есть элементы из пластика, которые могут загореться из-за слишком близкого расстояния к огню и высоких температур.

Маленькое расстояние между вытяжкой и печью может создавать большие неудобства при приготовлении пищи. К примеру, есть кастрюли большого размера. Если вытяжная система будет расположена слишком низко, хозяйка не будет иметь свободного доступа к такой посуде, что также может привести к травмам и ожогам.

В то же время высота установки вытяжки над плитой не должна быть слишком большой. Большое расстояние между плитой и вытяжкой приведет к тому, что загрязненный воздух не сможет полноценно удаляться из помещения, а будет разноситься по кухне.

Высота установки вытяжки над газовой плитой считается нормальной, если находится в диапазоне от 70-90 см

Решая, на какой высоте вешать вытяжку, важно учесть и рост повара. Когда вытяжная система расположена слишком низко, можно удариться об нее головой

Дополнительные условия

Важно учесть не только расстояние от плиты до вытяжки, но и рабочую площадь системы. Ни при каких обстоятельствах она не должна быть меньше площади плиты. Если ширина печи составляет 60 см, то вытяжка может быть 60 и более сантиметров

В случаях, когда размещение вытяжной системы нужно выполнить выше нормы, размеры вытяжки должны быть больше

Если ширина печи составляет 60 см, то вытяжка может быть 60 и более сантиметров. В случаях, когда размещение вытяжной системы нужно выполнить выше нормы, размеры вытяжки должны быть больше.

Существуют наклонные воздухозаборники. Чаще всего они не настолько эффективно вбирают в себя загрязненный воздух. Это стоит учесть, монтируя вытяжную систему. В таких случаях допускается пренебречь минимальной высотой размещения вытяжки. Нижний край может быть закреплен на высоте от 55 см.

После того, как удалось подобрать подходящую вытяжную систему, следует разобраться, как установить вытяжку на кухне правильно.

Критерии выбора

Чтобы правильно подобрать электровытяжку для конкретной кухни и кухонного гарнитура, надо знать некоторые особенности и характеристики будущего устройства.

Рассмотрим критерии, на которые стоит ориентироваться при выборе купольной вытяжки на кухню:

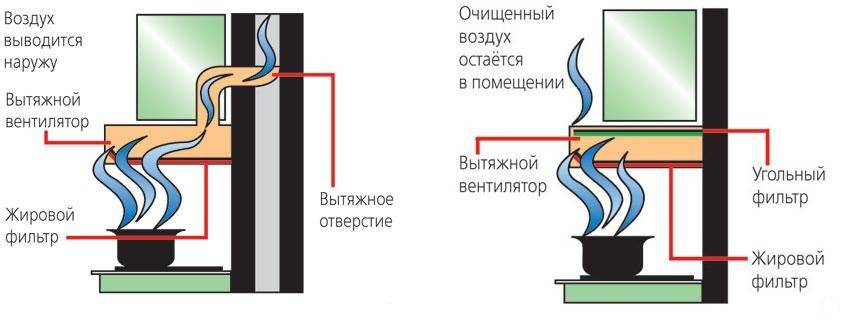

Принцип работы

Устройство кухонной купольной вытяжки может быть основано на проточном, рециркуляционном (многократном) и комбинированном принципе очистки воздуха.

Наиболее эффективной является комбинированная вытяжка, сочетающая и отведение, и фильтрацию.

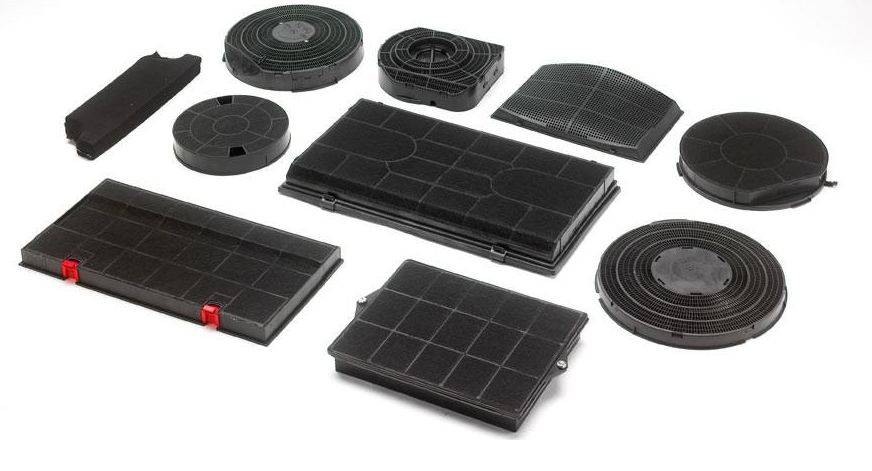

Вид фильтров

Различают фильтры для грубой и тонкой очистки.

Первые очищают воздух от жировых частиц, вторые — от запахов и мелких примесей.

Способы монтажа

Классическим типом монтажа вытяжной конструкции является крепление к стене.

Но также, кроме пристенных, на рынке представлены подвесные, островные и, хоть и немногочисленные, встраиваемые модели электровытяжек.

Характеристики

Технические характеристики определяют эффективность и удобство при  применении прибора.

К таким параметрам относят:

  • мощность электровентилятора;
  • уровень шума при работе;
  • наличие освещения;
  • тип управления.

Перечисленные критерии являются основными, но не исчерпывающими. Тем не менее данный перечень поможет определиться с выбором оптимального устройства.

Виды купольных вытяжек

Купольные вытяжные приборы отличаются друг от друга по принципу очистки воздуха, а также по способу установки, который  во многом зависит от  формы конструкции.

Каминные

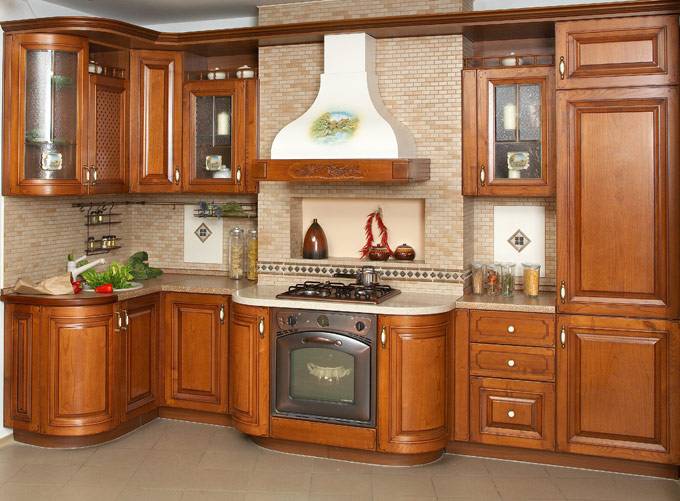

Нередко купольные вытяжки называют каминными из-за того, что данный вид наиболее распространен среди купольных вытяжек, тем самым происходит подмена понятий.

На самом деле вытяжка каминного типа — это один из видов купольной модели, получивший свое название по причине сходства с дымоходом над камином.

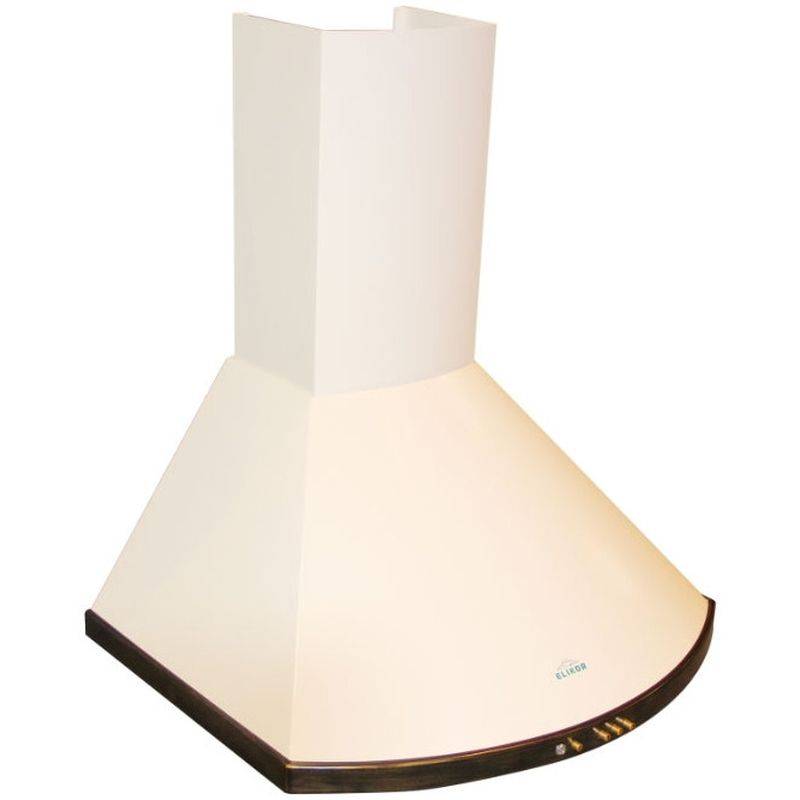

Угловые

Сравнительно недавно дизайнеры стали применять такую расстановку кухонной мебели, при которой варочная панель монтируется в углу. Логично предположить, что и вытяжка над ней должна иметь угловую форму.

Именно для этой цели и были разработаны угловые вытяжные модели. Такой тип вытяжных устройств оптимально подойдет для небольших кухонь.

Островные

Устройства данного типа имеют принципиальное отличие от каминных и угловых вытяжек. В отличие от других моделей, островные купольные системы крепятся не к стене, а к потолку.

Такие электровытяжки располагаются над островной варочной поверхностью.

Установка гофры нюансы

Если вентиляция находится непосредственно над плитой, процесс ее соединения с вытяжкой производится через переходник. В таком случае ставится воздуховод. Выбрав гладкое основание квадратной или округлой конфигурации, следует позаботиться о приобретении колена соединяющего характера. Оно поможет избавиться от углов. Также необходим переходник, закрепляющийся на вытяжке и на самом отверстии для вентиляции. Соединяющие элементы обрабатываются герметиком — в результате получается довольно привлекательное и аккуратное сооружение. Его можно оформить под потолком, при этом дополнительных украшающих элементов не нужно.

Установка гофры для вытяжки.

Желание установить воздуховод в шкафу позволяет использовать гофру. Это недорогой материал, с которым не возникает сложностей с монтажом. Здесь нет необходимости в использовании переходников, сама гофра отлично гнется, огибая угловые зоны. Прежде чем ее установить, требуется ее распрямление. Манипуляции подобного рода позволяют сократить количество шумов, производимых в процессе работы механизма

Чтобы правильно выбрать размер гофрированной трубы, важно учесть диаметр выходящего отверстия, расположенного на вытяжке. Гофра устанавливается с помощью хомутика на устройство, а на вентиляцию — решеткой. Совет

С течением времени в воздуховоде накапливается сажа, копоть и жир, который необходимо регулярно очищать. Делать это нужно приблизительно 2 раза в год. Можно прибегнуть к его полной замене, ведь, в противном случае, движение воздуха будет затруднено и возникнет опасность возгорания

Совет. С течением времени в воздуховоде накапливается сажа, копоть и жир, который необходимо регулярно очищать. Делать это нужно приблизительно 2 раза в год. Можно прибегнуть к его полной замене, ведь, в противном случае, движение воздуха будет затруднено и возникнет опасность возгорания.

Конечно, вывести гофру в вентиляцию несложно, но она не будет выглядеть презентабельно и не станет выделяться отменными эксплуатационными показателями, как, к примеру, пластиковые образцы. Она не очень привлекательна с точки зрения внешних показателей.

Работа вытяжки на кухне.

Система из пластика имеет более благородный вид, ее конструктивные особенности позволяют устанавливать ее сверху шкафчиков так, что она остается практически незаметной. Воздуховод на основе гофры практически всегда издает звуки в процессе работы. Для уменьшения таких неприятных моментов следует отдавать предпочтение материалам небольшой длины. В результате этого звуковые колебания будут сведены к минимуму, работа вытяжки улучшится. Здесь следует избегать резких изгибов трубы.

Вытяжка, установленная на кухне, обеспечит максимальную работу в том случае, если соединяющий канал для отведения воздуха будет иметь довольно большой размер. В результате массы быстро будут уходить в отверстие, и результативность такого устройства будет очень высокой.

Рейтинг моделей

Weissgauff GAMMA 50 PB BL – высокая производительность

Элегантная и изящная модель с функцией периметрального всасывания, выполненная в черном либо белом цвете. Материал корпуса – стекло и металл.

Преимущества Gamma 50 PB BL:

  • высокая производительность – 1100 м3/час;
  • эффективная очистка воздуха;
  • низкий уровень шума;
  • яркое освещение;
  • удобная панель управления с физическими кнопками;
  • трехслойный жироулавливающий картридж с асинхронным размещением сеток.

Недостатки модели:

  • быстрое загрязнение корпуса, особенно выполненного в белом цвете;
  • невозможность слежения за степенью загрязненности фильтров;
  • отсутствие интенсивного режима работы, таймера автоматического выключения.

MAUNFELD Tower C 50 – эффективность и простота

Модель производительностью 520 м3/час предназначена для очистки воздуха в небольших кухнях. Жировой фильтр спрятан за панелью. Прибор четко реагирует на изменение настроек, прост в эксплуатации.

Преимущества Tower C 50:

  • работа в двух режимах – отвода и рециркуляции;
  • периметральное всасывание;
  • 3 скорости;
  • кнопочное управление;
  • качественное освещение.

Единственный недостаток модели – ощутимый шум при работе на максимальной скорости.

Выбор воздуховода для вытяжки и его монтаж

Без соединения с общедомовым каналом работа вытяжки бессмысленна. Хотя, если устройство дополнить специальным угольным фильтром (некоторые модели, имеющие функцию рециркуляции, предусматривают его внутреннюю установку), то какое-то время можно пожить и так. Но постоянная замена угольных фильтров неизбежно приведёт к дополнительным расходам, так что лучше всё же иметь вытяжку, допускающую установку воздуховода.

Существует три варианта изготовления вентиляционного канала из стандартных деталей:

  • из гофрированной мягкой фольгированной трубы;
  • из пластиковых каналов прямоугольного сечения;
  • из ПВХ труб.

Гофра удобна в монтаже, но выглядит неэстетичной.

Наиболее часто используют для установки воздуховода каналы с прямоугольным сечением, поскольку обладают большим количеством преимуществ:

  1. Их легко можно разрезать (чтобы укоротить) пилкой.
  2. Они достаточно эстетичны, способны вписаться в любой интерьер кухни.
  3. Есть большое количество разных удобных переходных элементов — угловых, фигурных и прочих.

Наконец, пластиковые трубы. Они несколько уступают прямоугольным каналам по разнообразию переходных элементов.

Как произвести монтаж воздуховодов

Монтаж воздуховода предполагает проведение подготовительных работ:

  1. Сначала нужно измерить расстояние от выхода вытяжки до отверстия общедомового канала. Необходимо также учесть все повороты планируемой линии.
  2. Затем составить список элементов, которые нужно приобрести.

Предположим, что расстояние от плоскости отверстия вытяжки до уровня нижней линии решётки общедомового канала 1 метр. При этом необходим поворот влево, после чего остаётся ещё 50 см до вентиляционной шахты дома. Значит вам понадобится:

  • канал прямоугольного сечения 1 м;
  • канал диаметром 0,5 м;
  • колено с прямым углом;
  • переходник от вытяжки к каналу прямоугольного сечения;
  • переходник для решётки шахты дома с поворотом под прямым углом.

Монтаж воздуховода проводится в следующей последовательности:

  1. Сначала нужно установить переходник на верхнее выводное отверстие вытяжки. Проверить герметичность соединения, делая попытки расшатать деталь. Диаметр вывода бывает от 100 мм до 150 мм, к каждому размеру можно подобрать в магазине соответствующий переходник.

  2. Далее подставить сбоку прямоугольный канал и отметить карандашом линию разреза по нижней части вентканала, поскольку патрубок придётся немного укоротить. Отпилить ненужную часть инструментом по металлу. Можно также воспользоваться электролобзиком.

  3. Далее вставить прямоугольный канал в переходник, а сверху установить колено для поворота воздуховода. Эти детали легко соединяются друг с другом из-за того, что на концах у них есть расширяющие звенья. Достаточно немного надавить рукой сверху на вставляемую деталь, и она зайдёт в отверстие другого элемента. Смазывать соединения герметиком не требуется.
  4. Вставить последний канал, а с другого его конца вогнать переходник для решётки в стене кухни.
  5. Проверить эффективность вытяжки, для чего включить её и подставить руку к соединениям. Воздух не должен просачиваться.

Применяемые прямоугольные каналы хорошо стоят на своих местах без прикрепления к стене. Но для верности можно установить хотя бы один крепёж.

Обычно в квартирах вентиляционная решётка отсутствует. В этом случае необходимо при покупке деталей подобрать и её. Помимо строчных ячеек, в ней должно присутствовать отверстие для закрепления круглого конца переходника.

На стене решётка фиксируется с помощью дюбелей и саморезов.

Если же говорить про конусную вытяжку, то у неё в комплекте всегда есть собственный декоративный воздуховод в виде металлического блестящего короба. Внутри такого элемента всё равно устанавливают практическую часть — гофру для вентиляции, которая соединяет верхнее отверстие конуса с квартирным вентканалом.

Декоративный короб построен по телескопическому принципу. Его верхняя часть выдвигается из нижней и закрепляется согласно прилагаемой инструкции по монтажу.

Недостаток таких конструкций в том, что их можно применить только тогда, когда отверстие кухонного вентканала находится строго над плитой. Если оно сильно смещено вбок, монтаж подобного устройства вызовет сложности.

Если на кухонной стене присутствует дополнительный вентканал, то его можно закрыть обычной решёткой без отверстия. Пусть он служит просто для естественной вентиляции помещения.

Для чего нужна

Санитарные нормы вентиляции кухонных помещений требуют использования как минимум 10-кратного режима воздухообмена. Это означает, что за час воздух в кухне должен полностью обновиться не менее 10 раз. Как правило, с этой задачей вполне справляется встроенный в стену вентиляционный канал, производительность которого рассчитана на обеспечение санитарных нормативов. Однако, он способен работать только в определенных условиях.

В частности, ему требуется подпитка свежим потоком воздуха, иначе в помещении образуется небольшое падение давления. Этот перепада достаточно, чтобы работа естественной вентиляционной системы прекратилась.

В современных квартирах практически повсеместно используются пластиковые окна и герметичные двери, не обеспечивающие притока свежего воздуха. Поэтому, естественный воздухообмен не работает, требуется принудительная вентиляция.

Различия между купольными и наклонными вытяжками

Если рассматривать два этих варианта по мощности, производительности и шуму, то наклонный более приемлема для использования на кухне обычной квартиры. Объяснить это можно тем, что наклонные приборы не только более интересны по внешнему виду, также они более качественно удаляют загрязненный воздух, не являясь преградой для него. Именно поэтому, чтобы забрать одинаковую порцию грязного воздуха, наклонной вытяжке требуется меньшая мощность, чем купольной. От этого будет зависеть и режим работы устройства и шум. Несомненно, все эти показатели будут ниже у наклонного устройства по сравнению с купольным, что можно назвать одними из преимущественных их особенностей.

По причине того что для забора воздуха купольному устройству необходимо большая мощность, в его конструкции могут быть встроены не один, а сразу два мотора. При этом при включении обоих, шума будет издаваться гораздо больше. Но при необходимости очень большой производительности, которая может возникнуть в кафе или ресторанах, купольный вариант будет более удобен и эффективен в применении.

Так, наклонные вытяжки чаще сего имеют мощность ниже 200 Вт, а купольные могут превышать этот показатель в значительной степени. То же самое можно сказать и про производительность. В первом случае максимальным ее значением является величина равная 1000-1200 м3/ч, а во втором может достигать и 2500 м3/ч.

Если рассматривать два этих варианта относительно внешнего вида, то купольный больше подойдет для кухонных помещений, выполненных в классическом стиле или в стиле прованс. Единственным исключением из данного правила можно назвать прямоугольные купольные устройства, которые имеют современный внешний вид.

Наклонные устройства подойдут для всех кухонь, выполненных в более модных стилях интерьера, таких как хайтек и другие

Поэтому выбирая более подходящий прибор для очистки воздуха на кухне, необходимо уделять внимание и внешнему виду устройства

Способ так или иначе подразумевает нахождение стены за прибором.

И это является их недостатком. А при необходимости повесить данное устройство в углу или посередине помещения, сделать это будет невозможно. Купольный же вариант в своем ассортименте имеет модели, предназначенные именно для навешивания в углу или в центре помещения, монтируясь при этом только к потолку.

Таким образом, можно сделать единственный вывод о том, какая же все-таки вытяжка лучше — купольная или наклонная.

Так, при необходимости очистки воздуха от запахов и жира в помещении кухни небольшой площади, использование наклонного варианта всегда более удобно. Это объясняется тем, что такой прибор отличается хорошей производительностью даже при минимальной мощности, а значит и производимом шуме. Также стоит отметить, что единственным способом монтажа в данном случае будет являться стеновой, и организовать на кухне при помощи такого прибора кухонный островок, для которого требуется подвесная вытяжка, не получится.

В том же случае если вытяжка необходима в достаточно большое по площади помещение, что чаще всего случается при выборе данного прибора для кухни в общественном пункте питания, то сравниться с купольным прибором не сможет ни один из других видов подобных устройств.

Кроме того, при необходимо обращать внимание на ее внешний вид, так как современный наклонный вариант будет смотреться не совсем уместно в помещении выдержанном в классическом стиле. Купольная вытяжка над кухонным островком

Купольная вытяжка над кухонным островком
