Как повесить люстру на потолок: краткая инструкция

Монтаж с помощью потолочного крюка

Обычно крюк для закрепления осветительных приборов монтируется еще при строительных работах. В этом случае, перед тем как повесить люстру на потолок, необходимо проверить его на прочность.

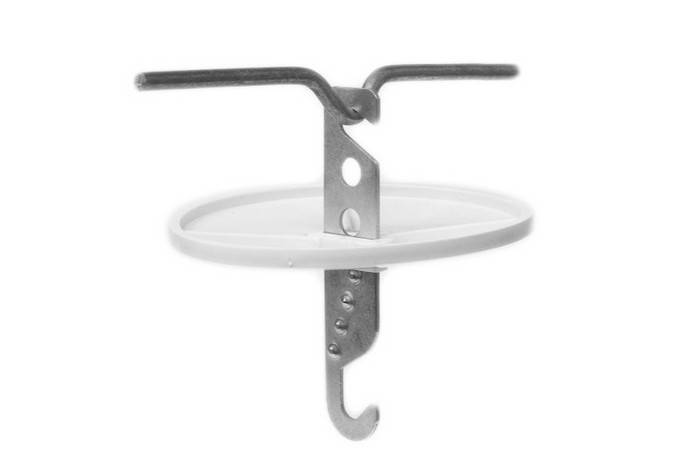

Монтажный крюк

Для проверки, на некоторое время к установленному крюку подвешивают груз, соответствующий весу или немного тяжелее люстры. В случае если закрепленный груз не сместился, можно спокойно вешать люстру на место. Если крепежный крюк сместился, а тем более выпал, то можно самостоятельно провести монтажные работы.

Испытание крюка весом люстры

Для этого необходимо:

  • перфоратором проделывают нужное отверстие (если его еще не было);
  • в него вставляют правильно подобранный металлический анкер или складной пружинный дюбель с кольцом. Он должен плотно прилегать к внутренней поверхности просверленного отверстия;
  • в деревянный потолок достаточно вкрутить прочный крюк-саморез.

Почитайте:   Подсветка потолков своими руками

Это наиболее простой метод, описывающий как прикрепить люстру к потолку.

Схематичное крепление держащего элемента

В случае если потолок отделан гипсокартоном или установлено натяжное полотно, работы по крепежу люстры на крюк могут усложниться.

Гипсокартонные листы довольно прочные, поэтому крепление небольшого светильника можно осуществить прямо на сам материал, но стоит учесть небольшие нюансы:

масса прикрепленного осветительного прибора не должна превышать 6 кг;
стоит обратить внимание на то, что при замене ламп можно повредить листы или случайно задеть рукой низко висящий светильник.

В случае если этого не было сделано, то можно подвесить люстру на пружинный дюбель или специальную бабочку, установленные в просверленное отверстие. Дюбель будет необходимо подкрутить специальной гайкой, а распорку-бабочку подтянуть саморезом до щелчка. Весь крепеж должен быть укомплектован шпилькой или крюком, на который закрепляется люстра.

Один из вариантов крепления люстры, если потолок из гипсокартона

При установке натяжного потолка необходимо заранее позаботиться о том, как закрепить светильник. Нужно помнить, что натянутое полотно не может служить крепящейся основой для люстры. Монтируя натяжной потолок, рабочие, прежде чем вырезать отверстие для прикрепления светильника, заранее приклеивают термокольцо. Если этого не сделать, то повесить люстру к потолку будет невозможно, так как натянутое полотно будет рваться. Через вырезанное отверстие выводятся соединительные провода.

При таком варианте сначала нужно подвесить люстру на крюк, а затем присоединить электрические провода, после чего место крепления прикрывается декоративным колпаком светильника.

Схема крепления при натяжном потолке

Как повесить люстру на крюк

Вопрос о том, как повесить обычную люстру на стандартный монтажный крюк своими руками, один из самых часто возникающих при установке осветительного прибора в квартире. Это наиболее распространенная модель бытового стационарного светильника, выпускаемая производителями. При этом сама конструкцию люстры предполагает наличие специального монтажного элемента. Это может быть цепочка или проволока с кольцом на конце.

В некоторых квартирах и домах на потолках уже установлены монтажные люстровые крюки. В таком случае нет ничего проще. Нужно собрать люстру согласно инструкции, соединить ее с проводкой и установить на крюк. Бывает, что крюкового приспособления нет – его просто не установили строители. Тогда его придется монтировать самому. Однако об этом чуть позже.

Как повесить люстру, если потолок уже натянут

С крюком проблем не возникнет, его можно установить через отверстие в полотне, декоративный плафон все равно закроет дыру. Но чтобы повесить люстру на планку, потребуется крепить закладную, а для этого нужно снимать и снова натягивать потолок. Выполнять демонтаж с последующей установкой дорого и неудобно, поэтому рассмотрим другой способ.

Планку приставляют к потолку и отмечают, где находятся точки крепления. Вокруг них и в центре наклеивают термокольца. Плёнку внутри вырезают и через кольца сверлят отверстия в перекрытии. Чтобы закрепить люстру на натяжном потолке без закладной, подбирают саморезы или нагеля достаточной длины.

Чтобы планка после установки не шаталась, берут пластиковую трубу (меньшего диаметра, чем кольца). Её вставляют в отверстие, упирая в потолок, отмеряют нужную длину и отрезают. Расстояние до перекрытия в разных точках будет отличаться, поэтому куски лучше подписать. Планку фиксируют через трубки, вставленные в отверстия. Основание будет опираться в перекрытие через трубы, поэтому станет более устойчивым. Затем осветительный прибор прикручивают к планке. Предварительно выполняется подключение к сети.

Таким образом возможно крепление люстры к натяжному потолку после его установки. В этом случае прибор устанавливают без закладной. Но у такого способа есть свои нюансы и сложности. Лучше продумать освещение до монтажа натяжного потолка.

Как установить люстру на натяжной потолок своими руками

Второе свойство – возможность снятия полотна, проведение всех скрытых работ и возможность снова вернуть его на место. Именно это и даёт возможность ответить на вопрос «Как правильно повесить люстру на натяжной потолок?».

Как выбрать осветительный прибор

Намного важнее, какая у конструкции высота, а тем более если вы планируете повесить люстру в типичной квартире с низкими потолками. ПВХ пленка обычно размещена от перекрытия на расстоянии минимум 5 см, что весьма заметно при стандартной высоте комнаты в 2.7 метра.

В таком случае люстра должна быть компактной

При этом устройство само по себе ни в коем случае не должно мешать, а потому важно подсчитать все параметры. Учтите, что поливинилхлоридное покрытие не может выдерживать температуру выше +60 градусов

Крепить люстру на натяжной потолок следует так, чтобы лампы не перегревали поверхность покрытия, иначе в противном случае ПВХ потолок деформируется и даже могут появиться дыры в месте плавления.

Проблему можно решить такими методами:

  1. Основание ни в коем случае не должно нагреваться, а потому лучшим вариантом будет использование стержня не из металла, а из пластика или же иного материала, который в меньшей мере подвержен нагреванию.
  2. Если вы хотите использовать лампы накаливания, то они должны быть удалены от поверхности минимум на 0.4 метра, а мощность не должна быть больше 60 Вт. Это же касается и галогеновых устройств.
  3. Использование энергосберегающих или галогеновых ламп – они почти не греются, а потому неопасны для тонкого плавкого поливинилхлорида.

Если это случится, потребуется полная замена полотна, так как поставить заплатку невозможно. При этом у плафонов не должно быть острых углов, потому что это тоже может испортить пленку. Наименьшую опасность представляют закрытый тип плафонов, хотя и их лучше разместить подальше от покрытия. По этим причинам лучше не вешать люстры, которые имеют плафоны, плотно прилегающие к поверхности.

Как крепить люстру на уже натянутый натяжной потолок

Часто приходится производить замену осветительного прибора, когда потолок натянут. В этом случае в плите перекрытия уже есть готовая проводка, а в некоторых домах все ещё есть крюк. Если вы планируете повесить светильник на то же место, то нужен острый нож, чтобы сделать дыру и багетной кольцо для схватывания отверстия по бокам. Кольцо выполнено из внешней и внутренней части, которые зажимают материал и тем самым надёжно его закрепляют.

Если вы планируете воспользоваться крюком по центру помещения, то нужно подтянуть провода поближе и грамотно соединить между собой. Тут все изыски заканчиваются и остаётся лишь повесть лампу, а после закрыть отверстие декоративным элементом в виде вогнутой пластины или чашки, который идет в комплекте.

Если крюка нет или просто не хватает его длины, нужно воспользоваться анкером с загнутым концом. Тут появляется новая проблема — как просверлить натяжной потолок так, чтобы полотно не было повреждено. Обычного сверла тут будет недостаточно, а потому следует использовать перфоратор. До начала работ заключите отверстие в багет, чтобы оно не было испорчено.

Если люстру нужно прикрутить и повесить на горизонтальную пластину из металла, то может появиться необходимость в создании основания из деревянного бруска. Так как отверстие в полотне не должно быть большим, выполнить работу будет не так уж просто. Так, полотно потребуется снимать или сделать надрез побольше.

Последний вариант допустим, если получится красиво замаскировать надрез багетной рамкой, чтобы он не стал ещё больше. Отверстие может оказаться чересчур большим, а значит, будет выглядеть некрасиво. В таком случае придется выбрать широкий плафон, чтобы ее скрыть. Если требуется монтаж не по центру комнаты, то снимите пленку и продолжите провода. Натягивать ее самостоятельно сложно, а потому нужно заранее подготовить все коммуникации. Как видите, монтаж люстры на натяжной потолок возможен.

Соединение проводов люстры

Итак, имеется люстра, состоящая из шести светильников. Нужно соединить провода так, чтобы была возможность подключить люстру к проводам двухклавишного выключателя расположенного на стене. Из отверстия в пололке выглядывают три провода. Один провод нулевой, два фазные от разных клавиш выключателя.

От каждого светильника люстры отходит два провода разного цвета, в данном случае синего и коричневого. (смотрите фото ниже ) Сначала соединяем все провода коричневого цвета между собой. Их нужно будет соединить с нулевым проводом. Он — общий для всех.

После чего нужно разделить все светильники на две группы. К примеру, одна группа из внешнего круга, другая из внутреннего круга светильников. Отделяем синие провода по группам и соединяем между собой. Их нужно будет подключить к разным фазным проводам от двух клавиш выключателя. Уверен, что здесь проблем не возникнет.

Подготовка к установке

Для того чтобы начать монтаж люстры необходимо подготовить следующий набор инструментов:

  • Лестница-стремянка;
  • Перфоратор или ударная дрель со сверлом по бетону соответствующего диаметра;
  • Набор отверток или шуруповерт;
  • Крепежные детали люстры;
  • Плоскогубцы;
  • Отвертка индикаторная;
  • Соединительные клеммы.

В некоторых случаях, перед тем как повесить люстру необходимо сначала демонтировать старую. При этом если в новой люстре используется аналогичный метод крепежа, то демонтировать крепежные детали с потолка не нужно, ограничившись разборкой осветительного прибора. Если для новой люстры требуется другой тип креплений, то старые крепежные детали необходимо также демонтировать.

Процесс демонтажа старой люстры проходит в несколько этапов. Сначала необходимо отключить электроэнергию в доме. Затем нужно отсоединить все имеющиеся на люстре дополнительные элементы (лампочки, плафоны, декор и т.д.). После этого откручивается защитный колпак, под которым находятся элементы крепления. Далее следует отсоединить электрические провода от люстры и развести их в стороны, замотав оголенные концы проводов изолентой. Выполнив все эти действия, можно приступить к разборке крепежа люстры и, по необходимости, демонтажу крепежных деталей с потолка.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

  • для скрытой электропроводки;
  • для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

  • диммеры;
  • проходные;
  • перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль»

В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

  1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Способы крепления к бетонному потолку

Монтировать бытовую люстру на бетонный потолок можно тремя способами:

  1. На монтажный крюк.
  2. С помощью планки-кронштейна.
  3. Прямо на поверхность потолка.

Наличие монтажного крюка позволяет закреплять любой осветительный прибор. Практически при правильном его монтаже в бетонное основание получается очень прочное соединение, способное выдержать даже очень тяжелые металлические многоплафоновые светильники, если их установке способствует простор помещения.

Планка-кронштейн дает возможность закрепляют любую люстру весом до 4-5 кг. Однако при монтаже на этот вид крепления необходимо правильно рассчитывать нагрузку и выбирать только подходящие крепежные элементы. Обычные саморезы для бетонной поверхности мало подходят. Лучше использовать дюбеля или анкеры, предварительно просверлив отверстия.

Если люстра легкая, весит не более одного килограмма, ее можно зафиксировать непосредственно на декоративно-монтажную планку. Естественно, ее конструкция должна предполагать такую возможность. В качестве элементов крепежа нужно выбирать подходящие для бетонного основания дюбеля и анкерные болты с расширительными элементами.

Как повесить люстру с планкой на крюк

В отдельных случаях может возникнуть ситуация, что в потолочной поверхности уже имеется специальный крюк для подвески люстры оставшийся от старого светильника. В этой ситуации можно поступить по-разному:

  1. Удалить крюк.
  2. Использовать его в качестве дополнительного крепежа. Т.е. установить планку на потолочной поверхности, следуя вышеописанным действиям, а крюк подогнуть молотком.
  3. Использовать крюк по назначению, незначительно усовершенствовав или изменив конструкцию светильника.

В последнем случае, нет необходимости крепить монтажную планку к потолку. Достаточно взять прочную проволоку и сделать из нее скобу. Или пропустив ее через отверстия в монтажной планке сформировать петлю. А дальше, подвешиваем люстру с планкой на крюк, как обыкновенный светильник, оснащенный скобой

В данной ситуации необходимо обратить внимание на размер петли или скобы. Они должны легко скрываться за декоративной потолочной накладкой

Рекомендуем предварительно просмотреть несколько видео как правильно повесит люстру с планкой на крюк. Возможно вам удастся почерпнуть новые идеи и различные нюансы монтажа на потолочные поверхности светильников оснащенных монтажной планкой.

Приспособления для подвески светильников

После того как крюк для навешивания люстры установлен, к потолку потребуется поднимать осветительное устройство и на высоте подключать электрические провода. Подобная работа требует одновременного выполнения двух действий:

  • надежного фиксации светильника на потолке;
  • монтажа проводки.

Поэтому рук у мастера не хватает и требуется помощник. Для частого выполнения подобных работ можно изготовить простое приспособление, состоящее из:

  • крюка для подвески люстры за крепления потолка;
  • тросика из диэлектрического материала;
  • наконечника с поворотным механизмом, вводимого в отверстие светильника.

Принцип его работы поясняется картинками.

Поворотное крепление работает по тому же принципу, как и кукан у рыбака. Его вводят в любое отверстие на корпусе, а люстра свободно висит на тросике. Мастер имеет свободные руки, может подключать проводку. Когда поворотный механизм выводится из зацепления, то крюк снимается и на его место навешивается светильник.

Подобное приспособление облегчает монтаж. Его изготавливают для постоянной однотипной работы. Но, когда выполняется единичная установка люстры, то ее можно просто привязывать прочным шнуром.

Механическая сборка

Перед тем, как приступить к изучению инструкции, как собрать люстру, необходимо несколько подготовительных шагов. В первую очередь разберем то, что касается открытия коробки. Делать это нужно совершенно аккуратно при помощи канцелярского ножа.

Краешком лезвия аккуратно срезается скотч и коробку распахивают. Далее необходимо достать и проверить по инструкции наличие всех деталей вплоть до мельчайших крепежей.

В начале берется в работу верхняя часть, то есть каркас, на котором далее будет удерживаться все.

Вторым этапом собирается срединная часть, на которой уже и расположен каркас люстры. Обязательно присоедините на этом этапе к верхней части люстры декоративную тарелку.

Данная деталь будущей люстры не только скрывает от глаз все провода, которые далее и будут давать освещение. Она так же предназначена для защиты проводки от внешних механических воздействий.

  • Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото

  • Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора

  • Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием

Еще одно важное свойство декоративной тарелки люстры — образование дополнительной площади для крепления всего устройства. О том, как собрать люстру с пультом управления немного сложнее объяснить

Крепление люстры к монтажной планке

Перед натяжкой полотна на потолок устанавливают закладную, к которой впоследствии крепится планка. Выпускаются готовые платформы нескольких типов: круглые, овальные, квадратные, крестообразные. Изделие подбирают в зависимости от размеров основания осветительного прибора. Платформы изготавливаются из высокопрочного пластика и имеют отверстия под саморезы для удобного крепления планки и подвесов.

Перед началом установки определяют место крепления люстры и наносят разметку на потолочное перекрытие. Далее, к платформе нужно прикрутить гибкие стальные подвесы или перфоленту. В качестве крепежа используют маленькие саморезы «клопы» (3,5х9,5 мм). Для небольшой люстры достаточно четырех подвесов. Ножки затем немного сгибают в виде «гармошки», чтобы можно было подрегулировать высоту опоры.

В потолке просверливают отверстия, забивают пластиковые дюбели и крепят закладную длинными саморезами (5х50 мм). Площадка должна оказаться на одном уровне с каркасом натяжного потолка. Это можно проверить, натянув нитку, прикреплённую к багетам на противоположных стенах. Затем подводят электрокабель. Концы вставляют в клеммную колодку и фиксируют на площадке так, чтобы они не мешали дальнейшему монтажу.

Когда полотно натянуто, находят место расположения закладной. В центре наклеивают протекторное кольцо и вырезают внутреннее пространство.

Затем прикручивают планку к платформе. После чего люстру подключают к проводке. Удобнее, когда её держит второй человек. Если помощника нет, прибор подвешивают на верёвку. Завершающим этапом люстру крепят к металлической планке, устанавливают плафоны и вкручивают лампочки.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
