Делаем короб для труб в ванной: пошаговая инструкция по монтажу

Сооружение каркаса

Каркас сооружают так:

1. Устанавливают направляющую, прикрепляя ее дюбелями. Расстояние между крепежными элементами составляет 0,2-0,3 м.
2. Монтируют направляющие на полу и потолке. Это позволяет сделать угол каркаса, требуемый для установки стойки. Чтобы острые части конструкции лежали в одной плоскости, профиль под углом 90° прикрепляется к потолку. От него спускают отвес, отмечают место расположение нижней стороны стойки. Последняя прикручивается к горизонтальным направляющим саморезами.
3. Устанавливают усиливающие элементы. При этом учитывают расположение будущих ревизионных отверстий или дверцы.
4. К стене и полу крепят профиль, определяющий размеры конструкции. С помощью перемычек устанавливают передние детали каркаса. При этом также учитывают расположение сантехнических приборов, канализационных выводов, счетчиков.

Как закрыть трубы гипсокартоном?

Короб из гипрока представляет собой изделие, с созданием которой справится даже начинающий. Сначала, как и для ПВХ-панелей, сооружается каркас из металлического профиля. Некоторые используют деревянные бруски, но металл считается более подходящим материалом. Рама обшивается влагостойким гипсокартоном, так как туалет является помещением с высокой влажностью. Готовую конструкцию рекомендуется задекорировать подходящим материалом: плиткой, мозаикой, краской или обоями.

Трубы можно зашить частично, придав коробу практически любую форму, (например, оставить пространство для раковины и крана, обогнуть водонагреватель) или возвести габаритную конструкцию. Если трубы находятся сбоку или в углу туалета, создание короба – оптимальный выбор, так как в результате монтажа останется много свободного пространства.

На фото короб из влагостойкого гипсокартона с коммуникационным люком и облицовкой керамогранитом.

Инструменты и материалы

Чтобы скрыть канализационные трубы в туалете своими руками, понадобятся:

• Шуруповерт и саморезы
• Ножницы и ножницы по металлу.
• Уровень.
• Рулетка.
• Шпатели.
• Нож для гипсокартона.
• Валик.
• Влагостойкий гипсокартон.
• Алюминиевый профиль.
• Шурупы и дюбели.
• Отделочные материалы, шпаклёвка, грунтовка.
• Армирующая лента.
• Материал для звуковой изоляции.

На фото представлен минимальный перечень материалов, предназначенных для создания гипсокартонного короба.

Пошаговая инструкция

Приступаем к изготовлению короба:

1. Делаем чертёж в соответствии с замерами. Следует оставить место для теплоизоляционного материала.
2. Делаем разметку на полу и стенах в соответствии со схемой. Можно воспользоваться простым или лазерным уровнем. Крепим металлические направляющие дюбелями.
3. Чтобы обрешётка была надёжней, создаём ребра жесткости: нарезаем из металлопрофиля дополнительные элементы, ширина которых соответствует расстоянию между вертикальными направляющими. Угловой профиль крепится сверху и снизу небольшими саморезами.
4. Перед тем, как обшивать каркас, делаем разметку на листах гипсокартона в соответствии с чертежом.
5. Раскраиваем материал: ножом разрезаем слой картона, слегка углубляя лезвие в гипс. Аккуратно перегибаем лист и разрезаем с противоположной стороны.

6. Прежде чем закрыть все трубы в туалете гипсокартоном, вырезаем ревизионные отверстия для люков и доступа к коммуникациям. Только после этого приступаем к обшивке. Детали листов из гипсокартона приставляем к обрешетке и прикручиваем их саморезами. Неровности аккуратно подравниваем ножом.

7. Устраняем недостатки (стыки и ямки от саморезов) с помощью штукатурки и шпаклевки: грунтуем конструкцию, затем армируем углы специальной лентой, чтобы раствор не давал трещин при высыхании. Дефекты устраняются шлифовкой наждачной бумагой.
8. Снова грунтуем поверхность, чтобы повысить адгезию. После полного высыхания грунтовки можно приклеивать керамическую плитку, мозаику и даже монтировать ламинат. Прочный керамогранит позволит замаскировать отверстие, если использовать плитку в качестве фасада дверцы, как на фото ниже. Также конструкцию можно покрасить или обклеить её влагостойкими обоями.

Обшивка гипсокартоном и финишная отделка

Использоваться может только влагостойкий гипсокартон. Он традиционно имеет зеленоватый цвет. Разрезанные листы ГКЛ крепят сначала с одной стороны короба, а потом со второй. Причем нужно сделать так, чтобы стыки листов не были на одном уровне (конструкция выйдет надежней). Крепится влагостойкий гипсокартон черным саморезами длиной 25-35 мм с шагом 15 см. Обязательно нужно вкручивать шурупы во всех углах. Как уже говорилось ранее, в этом месте не только крепится ГКЛ, но также скрепляются друг с другом профили. Прикручивать гипсокартон нужно также в местах установки перемычек.

Теперь понятно как собрать короб из гипсокартона в ванной, но нужно подготовить его к финишной отделке. Для этого шпаклюются все шляпки саморезов, а также все стыки. Желательно снять фаску со стыков, чтобы образовалась небольшая ложбинка, куда и наносится шпаклевка. Предварительно стыки нужно загрунтовать, чтобы шпаклевка лучше держалась. Для усиления стыков используется армирующая сетка.

Нужно уделить всем моментам при подготовке к финишной отделке тщательное внимание. Следует выполнить вышеописанные процедуры тщательно, а потом весь короб из ГКЛ снова загрунтовать и зашпаклевать

Как-никак он будет находиться в ванной, поэтому требуется хорошая зашита от влаги. Полагаться на влагостойкий гипсокартон и больше ни о чём не думать не получиться. Очень часто короб отделывается плиткой, а это высокие нагрузки. Поэтому конструкция должна быть прочной, а шпаклевка не отставать. Не стоит забывать и противогрибковых добавках, но это уже нюансы отделки.

Если нужно обшивать не одну трубу и конструкция короба кажется сложной, то разобраться с такими нюансами может помочь данное видео.

Как спрятать канализационные трубы в туалете: короба из гипсокартона или пластика

Короб – это одна из разновидностей фальшстен. Монтаж будет аналогичным, с разницей лишь в том, что ими можно скрыть только трубы, они не будут занимать всю стену.

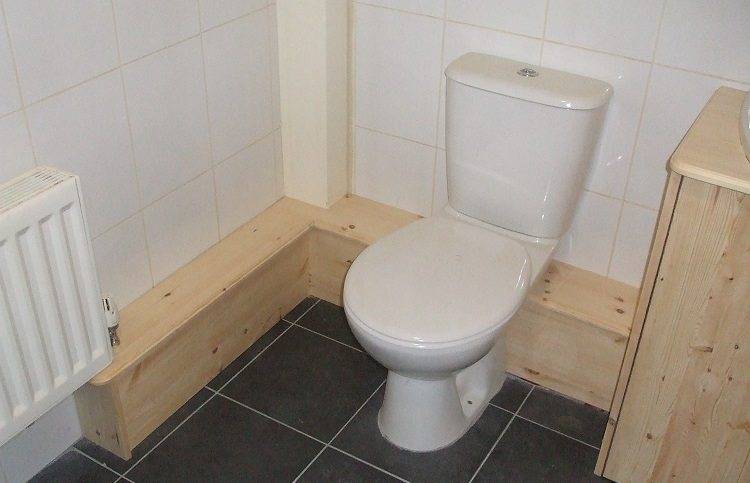

Вместо целой фальш-стены можно соорудить небольшой короб из дерева или гипсокартона

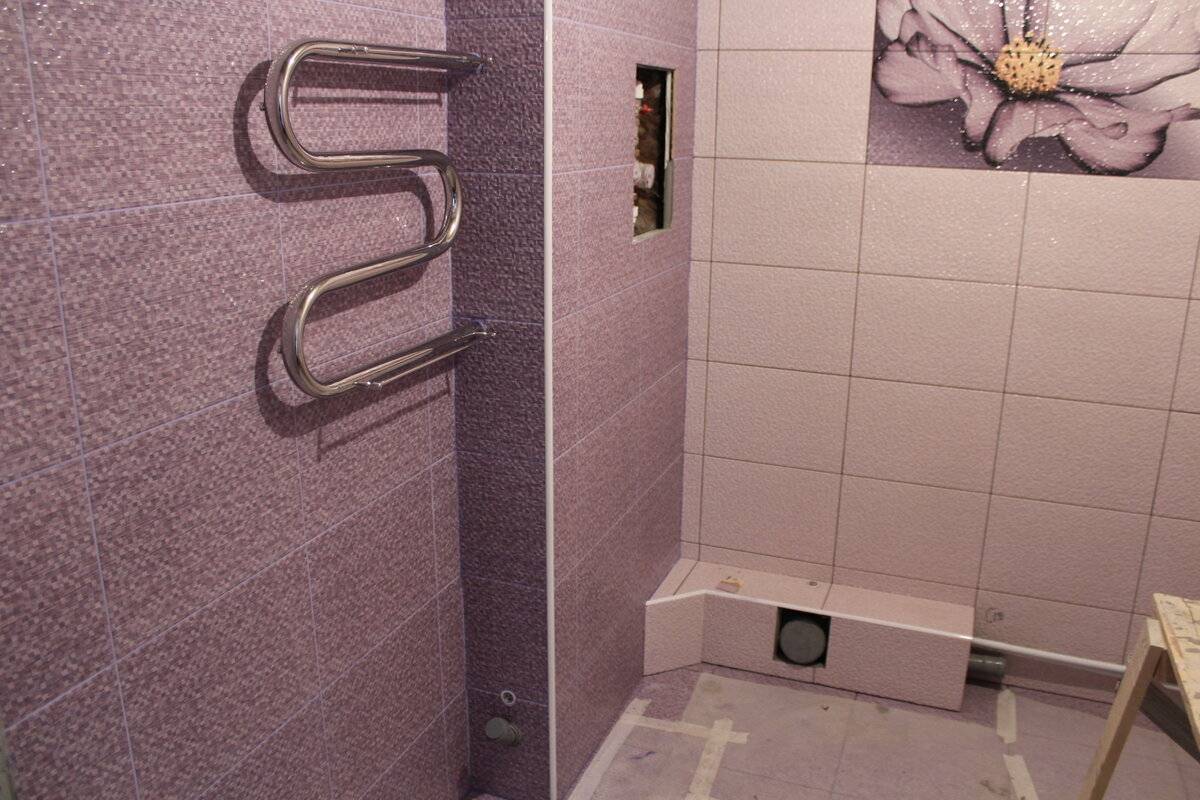

Короб или подиум (если требуется спрятать горизонтальные трубы) может стать отличным местом для хранения инструментов или бытовой химии.

Функциональным вариантом для того, чтобы спрятать трубопровод в ванной комнате и туалете, будет короб-шкаф. Его установка несколько более сложная, чем монтаж простых коробов, зато такая конструкция отличается практичностью. Для упрощения работ можно приобрести уже готовые дверцы для коробов-шкафов.

Каркас для такого типа коробов придется делать деревянным. Бруски перед работой необходимо обработать антисептиком, защищающим дерево от грибка и гниения. Стенки короба-шкафа могут быть выполнены из гипсокартона, фанеры или ламинированного материала. Нижнюю часть короба лучше не ставить непосредственно на пол в туалете или ванной, чтобы не испортить его в случае разлива воды. Основой для короба могут стать ножки высотой хотя бы 5-7 см.

На современном рынке можно найти уже готовые короба, чтобы спрятать трубы. Если они подходят для санузла по габаритам и стилю, то можно скрыть трубы и такой фабричной конструкцией. Это существенно снижает временные затраты на отделку помещения.

Если позволяет площадь помещения, можно устроить шкаф для труб с раздвижными дверями или роллетами

Подготовка к установке короба

Перед началом сооружения конструкции следует провести предварительные работы.

Перед началом работы по изготовлению короба следует убедиться в надежности труб и других элементов, проверив все коммуникации на утечки и скрытые дефекты

Если прокладывается новый трубопровод, желательно предусмотреть в нем минимальное количество соединений.

Затем выбрать проект короба, который лучше всего подходил бы для помещения ванной, провести все необходимые измерения, после чего выполнить чертеж-набросок конструкции. При этом следует обязательно предусмотреть доступ к устройствам и приборам (фильтрам, вентилям).

Перед началом изготовления короба важно тщательно измерить расстояние, а затем произвести расчет, выяснив необходимое количество профилей, панелей ПВХ и других материалов

Согласно нарисованной схеме следует рассчитать необходимое количество стройматериалов, предусмотрев небольшой запас.

Важно также заранее запастись всем необходимым оборудованием, а также приобрести панели, направляющие и другие необходимые элементы конструкции. Их нужно тщательно осмотреть, чтобы вовремя выявить сколы, дефекты и повреждения

Короб

Наиболее популярным вариантом маскировки инженерных коммуникаций является установка короба. Для его изготовления обычно используются:

• влагостойкий гипсокартон;
• фанера (ДСП);
• пластиковые панели.

Изготовление короба

Закрыть пластиковые, стальные или чугунные трубы в ванной и на кухне можно с помощью короба из гипсокартона, фанеры (ДСП). Гипсокартон практичен, удобен в работе. Используется влагостойкий материал (он имеет зеленый оттенок). Влагостойкость, устойчивость к грибку/плесени обеспечивает специальная пропитка. Гипсокартон монтируется на каркас, состоящий из металлических направляющих и стоечных профилей.

Работа проводится поэтапно. Вначале выполняется разметка. По вертикальной/горизонтальной плоскостям определяются самые выступающие точки. С отступом в 3-5 см от них проводятся линии.

Этапы работы:

• создается верх и низ будущего изделия (нижняя направляющая рейка крепится по отмеченной линии к полу, а верхняя – к стене на высоту, которая необходима);
• устанавливаются стоечные металлические профили;
• углы верхнего/нижнего профилей соединяются между собой;
• устанавливается угловой соединительный профиль;
• там, где каркас прилегает к коммуникациям, прокладывается лента;
• в месте, оставленном для люка, организуется усиление из профилей.

После завершения работы над созданием каркаса начинается следующий этап – обшивка нарезанными по размеру полосами гипсокартона. Шляпки саморезов на 1 мм утапливаются в материал. Для обслуживания предусматривается люк. Дверца крепится с помощью петель или специальных фиксаторов (можно использовать готовую пластиковую дверцу или сделать ее из вырезанного куска гипсокартона).

Завершающий этап посвящается подготовке к декорированию. Материал затирается терочкой, очищается от образовавшейся пыли. Швы расширяются под углом 45 градусов. Небольшое количество штукатурки утрамбовывается в швы. После этого наклеивается серпянка, наносится следующий слой штукатурки. Углы усиливаются перфорированными уголками.

Аналогичным образом ведутся работы с использованием фанеры или ДСП, но в качестве направляющих целесообразно использовать деревянные рейки. Дерево обязательно обрабатывается влагоотталкивающими составами.

Декорирование

Для декорирования используются:

• краска;
• плитка.

Если будет осуществляться покраска, то на короб наносится шпаклевка в 2 слоя. Предпочтение отдается краске на основе латекса – она устойчива к действию влаги и других агрессивных факторов.

Если планируется использовать в качестве декора плитку, то материал грунтуется в 2 слоя. После высыхания грунтовки укладывается плитка, соответствующая по дизайну общему оформлению. Межплиточные швы затираются, покрываются мастикой с антигрибковыми свойствами.

Как сделать пластиковый короб своими руками

Сборка каркаса

Основу собирают тем же способом, что и при сооружении гипсокартонного короба.

Пластиковый короб для труб.

Для этого выполняют такие действия:

1. Закрепляют направляющие на стене, используя дюбели.
2. Формируют наружный угол, закрепляя профиль с помощью перемычек. Фиксация всех деталей каркаса осуществляется с помощью саморезов по металлу.

Если между трубой и стеной остается большое расстояние, устанавливают деревянную полку. В конструкции предусматривают дополнительный люк. Это позволяет использовать свободное пространство для хранения бытовой химии и инвентаря.

Обшивка каркаса

Каркас обшивают простыми ПВХ-панелями. Ширина полосы подбирается в соответствии с размером конструкции.

Зашивку выполняют так:

1. Возле стены устанавливают начальный профиль, в него заводят край ламели. Второй край изделия прикрепляют к перемычкам саморезами.
2. Следующую панель стыкуют с предыдущей. Свободный край обрезают по стойке каркаса. Его также закрепляют саморезами.

.Если часть труб не подлежит маскировке, их обходят таким способом:

• возле стены устанавливают стартовый профиль;
• в панели формируют отверстия размером, составляющим половину сечения трубы;
• подрезают панель по ширине и вводят в пространство за трубопроводом;
• в следующей ламели делают такой же вырез, элементы обшивки соединяют друг с другом;
• оставшиеся зазоры заполняют герметиком.

На поверхностях пластиковых панелей размечают места расположения люков.

Завершающий этап

Процесс сборки завершается установкой люка, которую осуществляют так:

1. С помощью лобзика вырезают отверстия. Устанавливают откидной или поворотный люк соответствующего размера. Пластиковое изделие фиксируют с помощью герметика.
2. Прижимают люк к поверхности, излишки герметика удаляют. Если люк не имеет ручки, фурнитуру приобретают отдельно.
3. Внешний угол закрывают полимерным плинтусом, который закрепляется герметиком. На время высыхания состава деталь закрепляют малярной лентой.

Выбор материала для отделки короба

Обычно для облицовки коробов используют тот же материал, что и для стен. И самым популярным, несомненно, является керамическая плитка. И не только из эстетических соображений, она легко поддается чистке, устойчива к дезинфицирующим средствам и долговечна.

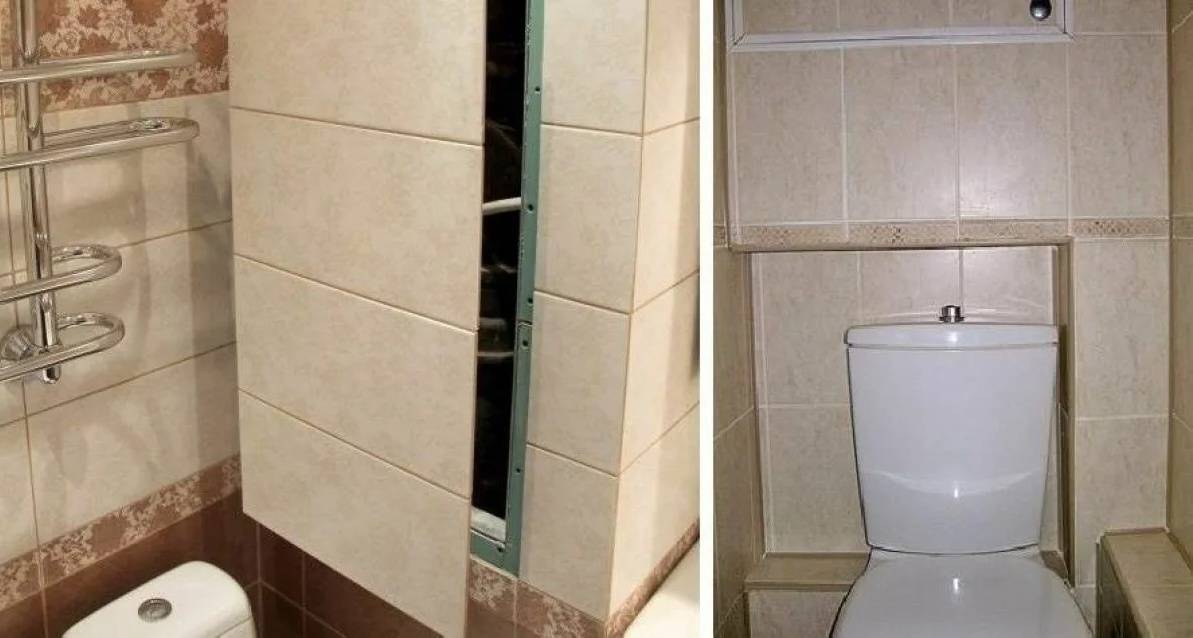

Отделка короба пластиком (слева) и кафелем (справа)

Помимо керамики укладывают пластиковые панели. Они дешевле и менее надежны, но если потребуется ремонт труб, такой короб легче демонтировать. Иногда конструкцию короба, выполненную из гипсокартона только окрашивают, но вариант не отличается практичностью и долговечностью. Кроме того, в порах краски скапливается грязь, а это способствует развитию бактерий. Облицовочный камень, кирпич или мозаика чаще используются лишь фрагментально, для выделения определенных зон. Таким образом, например, можно выделить люк сантехнический под керамическую плитку.

Как скрыть трубы своими руками

Рассматривая поэтапно, как и чем закрыть трубы, чтобы к ним был доступ, следует остановиться на способах маскировки.

Короб из ПВХ-панелей

Короб можно выполнить как из пластика, так и из гипсокартона. Однако в первом случае получается сразу готовая конструкция. Особенно такой вариант актуален, если в качестве отделки санузла используются ПВХ панели.

Монтируют короб следующим образом:

1. Проверяют трубы на предмет качества соединений.
2. Обрабатывают антисептиками стены и потолок в месте монтажа конструкции.
3. Крепят обрешетку.
4. Устанавливают пластиковые панели.

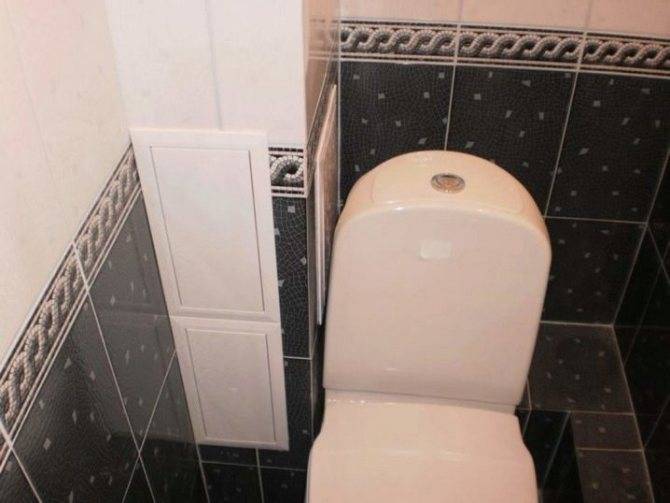

Чтобы была возможность доступа к трубам, счетчикам или запорным механизмам, устанавливают готовый сантехнический люк.

Более подробно об изготовлении короба можно узнать из видео.

Короб из гипсокартона

Для работы понадобятся такие инструменты и материалы:

• ножовка по дереву;
• электролобзик;
• электродрель и сверла;
• ножницы по металлу;
• саморезы;
• гипсокартон.

Инструмент выбирают, исходя из материала, который будет использоваться для каркаса. Если в конструкции задействуются деревянные элементы, их заранее обрабатывают защитными средствами от влаги. В остальном процесс монтажа каркаса состоит из таких шагов:

1. При помощи лазерного уровня, карандаша и угольника наносят разметку на полу и стенах для крепления направляющих.
2. Подготавливают направляющие и соединительные планки. Для этого нарезают металлопрофиль на отрезки нужной длины.
3. Производят крепление направляющих вдоль стояка, используя дюбели и саморезы.
4. Монтируют закладные элементы в профиль. Делается это для того, чтобы была возможность фиксации люка, гипсокартона и фанеры.
5. Устанавливают люк. Для этого на вертикальных стойках закрепляют поперечины с закладными. Затем монтируют сам люк на саморезы к закладным.
6. Крепят фанеру. Ее используют для увеличения жесткости гипсокартона в том случае, если планируется навешивание полок на короб.
7. Обшивают короб с торцевой стороны гипсокартонном.
8. С фронтальной части короба крепят ГКЛ.

Дальнейшие работы направлены на подготовку поверхности гипсокартона к отделке, т.е. грунтование. Причем обработка грунтом необходима независимо от типа отделки – под плитку или покраску. Если всю работу выполнить качественно, то конструкция получится надежной, а люк будет практически незаметным.

Трубы в ванной комнате или туалете можно зашить гипсокартоном, но при этом оставить к ним доступ, сделав одну из секций съемной на магнитах либо на петлях.

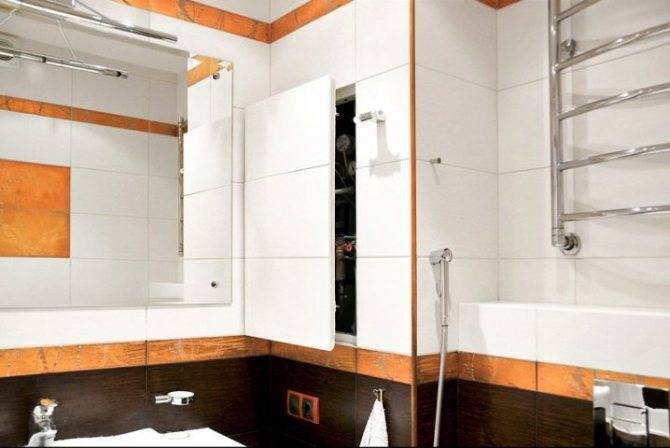

Встроенный сантехнический шкаф

Монтаж дверок сантехнического шкафа выполняют по аналогии с любыми дверьми: на основание (раму) навешивают петли. Обычные створки можно задействовать для просторного санузла. Для маленькой комнаты подойдут компактные двери-гармошки.

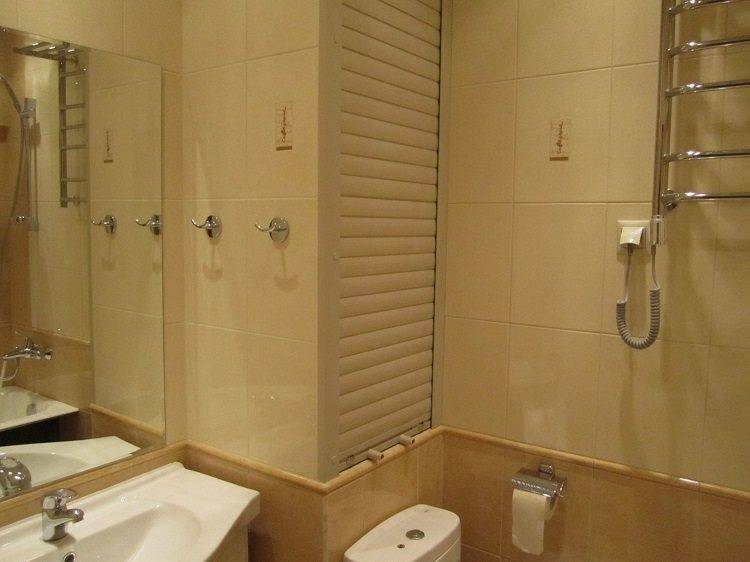

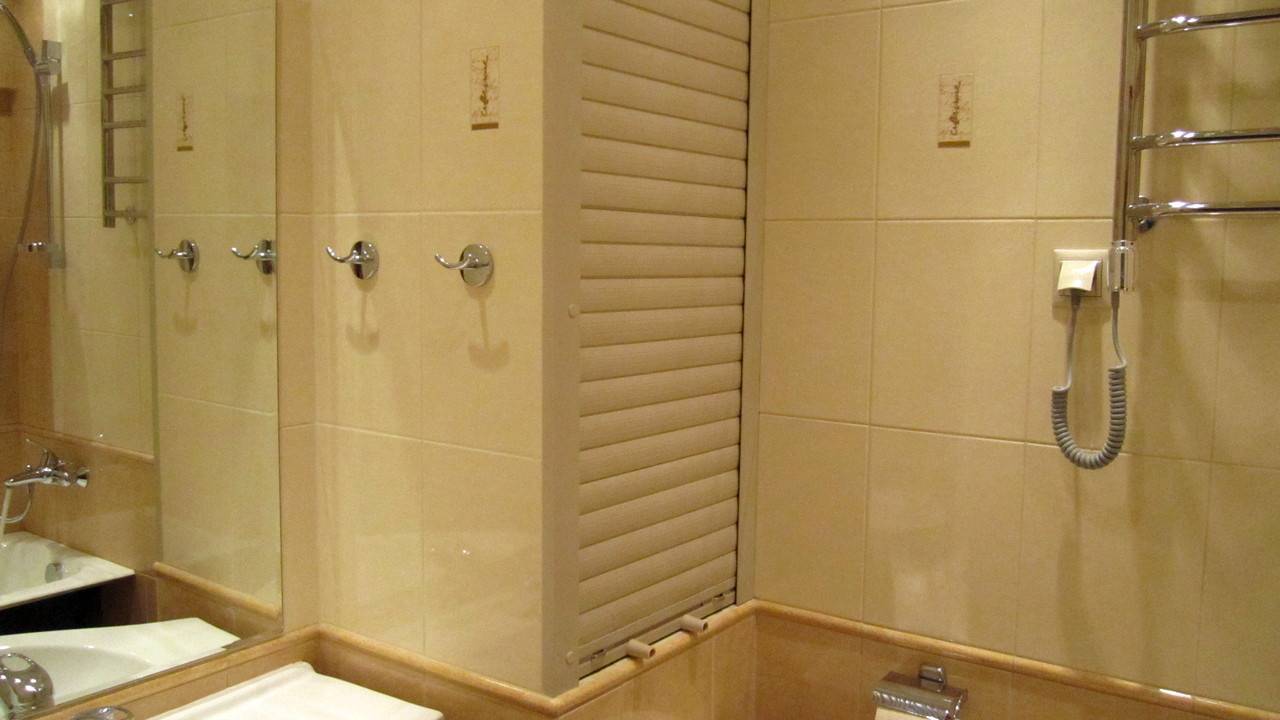

Рольставни

В отличие от смотровых люков, рольставни более практичны. Благодаря такой конструкции можно быстро получить доступ к скрытому пространству. Для монтажа рольставней понадобятся:

• электродрель;
• рулетка и уровень;
• крепеж;
• комплект для рольставней.

Предварительно подготавливают поверхность стен, чтобы расстояние между ними по высоте было одинаковым. Затем монтируют рольставни в каркас из металлических профилей, который аналогичен конструкции для пластиковых панелей. В целом установку выполняют в такой последовательности:

1. Устанавливают направляющие и верхний короб.
2. Крепят ламели на барабанный вал.
3. Когда установлена последняя ламель, проверяют конструкцию на закрытие/открытие.

Рассмотрев наиболее распространенные способы, как спрятать трубы в туалете с доступом к ним своими руками с фото-примерами и пошаговыми инструкциями, можно будет заметно преобразить интерьер санузла, сделав его современным и привлекательным. Выбирая способ маскировки труб, следует исходить из общего дизайна, бюджета и личных предпочтений.

Монтаж короба из гипсокартона пошаговая инструкция

Для устройства гипсокартонного короба понадобится перфоратор, ножницы по металлу или болгарка, шуруповерт, строительный уровень, малярный нож со сменными лезвиями, рулетка и карандаш. Прикручивают гипсокартон к металлическому профилю, для экономии средств допускается использование деревянных брусков.

Монтажные работы проводят в следующей последовательности:

1. Делается разметка карандашом на полу на расстоянии около 30 мм. от трубопровода, вырезают отрезки направляющего профиля (ПН) нужной длины и прикручивают по разметке к полу при помощи дюбелей, для сверления дыр используют перфоратор.

Аналогичным образом поступают с прикреплением всего металлопрофиля к потолку и стенам.

1. Вырезают стойки из ПН профиля длиной до потолка, с учетом того, на угол нужны два скрепленных отрезка, устанавливают их по углам и около стен в направляющие, закрепленные на полу. Каждый вертикальный отрезок поочередно выставляют по вертикали уровнем, делают на потолке отметки по углам и у стен.

Рис. 10 Крепление гипсокартонных листов

1. Прикручивают к потолку отрезки направляющих ПН по отметкам, аналогично креплению на полу, вставляет в верхние и нижние направляющие вертикальные стойки, выставляют их по уровню и прикручивают сверху и снизу на мелкие шурупы для профиля («клопы»).
2. Монтируют горизонтальную обрешетку из отрезков стоечного профиля ПС с шагом 600 мм., нарезая их ножницами по металлу или болгаркой на отрезки необходимой длины и прикручивая “клопами”. В месте расположения лючка делают окно из вертикально и горизонтально расположенных отрезков.
3. Вырезают из гипсокартона при помощи малярного ножа листы нужного размера, прикручивают их к обрешетке шуруповертом.

Рис. 11 Как закрыть канализационную трубу в туалете пластиком

Варианты конструкции

Конструкция, которая будет скрывать коммуникации, выбирается в зависимости от некоторых факторов:

• величины и характера направленности труб;
• расположения труб относительно друг друга;
• присутствия вспомогательных приборов и кранов;
• общей обстановки в помещении.

Короб

Представляет собой несложную конструкцию, с созданием которой справится даже новичок. Каркас создается из металлопрофиля или деревянных реек. Далее основа обшивается материалом, которой был выбран. Возможна полная или частичная обшивка в зависимости от наличия приборов учета или кранов вблизи стояка. В этом случае необходимо оставить окно, чтобы был доступ к ним.

Каркас короба можно обшить ПВХ-панелями, влагостойкой фанерой или гипсокартоном. Гипсокартон обычно декорируют теми же материалами, что и основные стены. Существуют готовые варианты короба. Но этот вариант может быть более дорогим. Делая короб самостоятельно, есть возможность сразу учесть все нюансы. В то время как готовый короб придется подгонять под нужные параметры.

Конструкция короба представлена несколькими конфигурациями.

• Фальшстена. Хорошее решение, чтобы спрятать сразу несколько труб, расположенных рядом. Выглядит эстетично, но занимает много места.
• Квадратный. Может располагаться как вертикально, так и горизонтально, скрывая фановую трубу. Подходит для комнат, в которых трубы расположены в углу.
• Косая фальшстена. Средний вариант между предыдущими. Конструкция крепится под острым углом к боковой или задней стене. Так же, как и фальшстена, позволяет спрятать несколько труб, но значительно экономит место.
• Многоуровневый. Устанавливается в случае хаотичного расположения труб в туалете. Для экономии пространства создают короба в местах локализации коммуникаций.

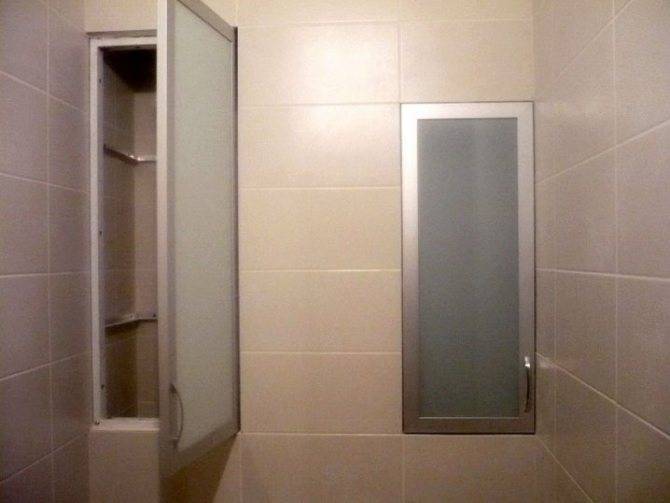

Встроенный сантехнический шкаф

Конструкция с дверцами на стене за унитазом называется сантехническим шкафом.

Используя такой способ маскировки, решается сразу несколько задач.

• Появляется дополнительная ниша для полочек, на которых могут храниться чистящие средств и принадлежностей.
• Наличие дверок не затрудняет доступ к счетчикам, фильтрам, коллекторам и трубопроводу.
• В случае прорыва труб шкаф не затруднит доступ к месту аварии. Замена приборов учета в туалете с сантехническим шкафом не составит неудобств.

Выбор материала для изготовления дверей достаточно велик. Особенно популярны фанера, ПВХ-панели, ДСП, металлические, деревянные или стеклянные дверцы. Нужно выбирать материал, который впишется в общий стиль интерьера. Например, в туалете, декорированном пластиком, будут уместны пластиковые дверки. А для загородного деревянного дома подойдут дверки из дерева.

Не нужно забывать об удобстве расположения дверей в шкафчике. Они должны располагаться на подходящей высоте, чтобы не закрывать доступ к нужным развязкам труб. Подходящими должны быть и ручки на дверцах.

Монтаж распашных створок в сантехническом шкафчике происходит, как у любых других дверей, их закрепляют на петли к основанию. Обычные дверцы подойдут для просторного туалета. Более тесные комнаты лучше снабдить компактными дверями-гармошками, раздвижными моделями или шторкой.

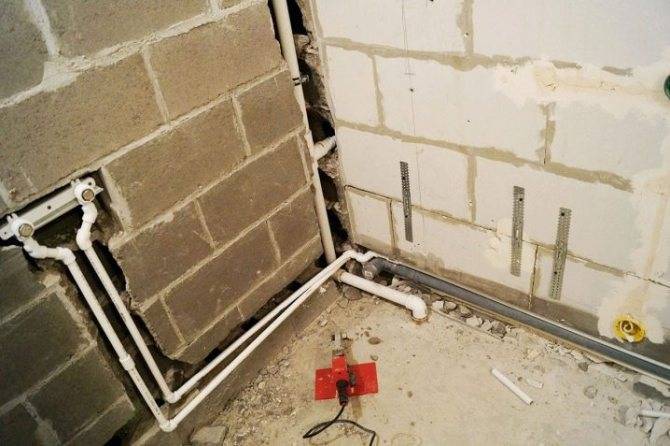

Скрытая установка — штробление

Штробление – это альтернатива декоративным типам маскировки труб. При скрытой разводке предполагается зашивка деталей в специально пробитых канавах, которые называются штробами. Такие технологические отверстия выполняются при помощи штробореза или перфоратора. Трубы, спрятанные в стяжку пола, тоже относятся к скрытой прокладке. В этом случае разводка заливается раствором бетона.

Слабой стороной метода считается трудоемкость, затратность и недоступность труб. Можно зашить трубы самому, но придется изучить много литературы, чтобы все получилось правильно. Применение скрытой установки возможно не везде. Способ будет хорош в частных домах, построенных из кирпича или цельных блоков, а также в многоэтажных домах со стенами увеличенной толщины. В других местах этот метод будет идти вразрез со СНИПами. Штробы значительно ослабляют несущие стены, которые и без того сильно нагружены.

Существенно усложнить монтаж могут некоторые требования:

• зашивать можно только неразъемные трубы, к другим необходим свободный доступ;
• в стене, на которой будут проводиться работы, не должны проходить электрические провода;
• необходимо учитывать линейное расширение материла труб;
• приходится пользоваться хомутами для того, чтобы была хорошая звукоизоляция.

Советы профессионалов

Сантехники и строители дают такие рекомендации по маскировке труб:

1. При скрытии стояков разметку начинают от пола.
2. Обязательными являются установка дверцы или формирование смотрового отверстия.
3. Любой материал, используемый для обшивки, пропитывают противогрибковым раствором. Это предотвратит появление плесени.
4. Деревянные конструкции не рекомендуется устанавливать в ванной комнате. Для туалета такой каркас подходит.
5. Шкаф для труб нельзя собирать из ДСП, впитывающих влагу. Материал разбухает и начинает крошиться.
6. Вертикальные детали устанавливают на расстоянии не более 30 см. Это придает конструкции жесткость.
7. Близко расположенные трубы отдельно не зашивают. Рекомендуется сооружать единую конструкцию.

Стенки не должны соприкасаться с коммуникациями. Минимальное расстояние — 3 см.

Как скрыть коммуникации?

Разводка в ванной комнате включает в себя трубы, подсоединенные к различным сантехническим устройствам (ванне, умывальнику, а при совмещенном санузле и к унитазу), а также различные приборы и устройства: вентили, фильтры, счетчики воды.

Чтобы коммуникационные системы не бросались в глаза, их прячут, используя различные способы.

При организации скрытой разводки трубы прячутся в специально выштробленные каналы в стенах. Следует учесть, что этот метод имеет множество ограничений

Одним из них является скрытая разводка. В этом случае трубы прячут внутрь стен, устраивая в последних специальные выемки-штробы.

Правда этот метод не является универсальным, поскольку он имеет ряд ограничений:

• штробление стен возможно осуществить лишь во время капитального ремонта, поскольку в этом случае требуется полная ликвидация отделочных покрытий и замена коммуникационного оборудования;
• при монтаже скрытой разводки невозможно скрыть фильтр, счетчик или иной прибор;
• строительные нормативы запрещают пробивать штробы в несущих конструкциях, поскольку они резко снижают прочность стен;
• существуют ограничения на размерные характеристики труб, которые применяются для скрытой разводки: их диаметр, не должен превышать 50 мм. Следовательно, этот способ никак не подойдет для маскировки толстой канализационной трубы;
• этот метод не подходит для стояков, вид которых вряд ли украшает интерьер ванной.

Альтернативой скрытой разводки считается комбинированная система, предусматривающая устройство короба на поверхности стен. В этом случае трубы помещаются в специально выделенное пространство, а наружные стенки отделываются в соответствии со стилистикой интерьера.

Рольставни

Если размеры санузла небольшие, то дополнительные сооружения для скрытия труб и стояка в туалете будут занимать полезное пространство. Рольставни не требуют много места и компактно открываются, поэтому стоит рассмотреть этот вариант маскировки. Они представляют собой жалюзи, поднимающиеся и опускающиеся с помощью вала и специальной конструкции. Их изготавливают из:

• дерева;
• алюминия;
• пластика.

Самым выгодным вариантом считаются пластиковые роллеты. Они недорогие, водостойкие, имеют аккуратный и привлекательный вид. Монтируют рольставни поверх стенки шкафа или встраивают внутрь проема с трубами.

При врезке короб рольставен можно оставить снаружи или спрятать внутрь. Второй способ предпочтительнее, потому что короб, находящийся внутри шкафа, не будет загромождать внешний вид санузла.

Требования к материалам

Неверное не правильно будет при выборе материалов для обшивки и маскировки труб руководствоваться только эстетическими соображениями. Гораздо важнее в этом случае прочность, безопасность, простота установки и обслуживания конструкций.

Существуют общие требования к материалам:

легковесность, от которой зависит простота монтажа;
влагоустойчивость – очень важное требование в условиях повышенной влажности ванной комнаты;
антикоррозийные характеристики – будут способствовать качественной санитарно-гигиенической обработке конструкции.

Обладая минимальным набором знаний, можно выполнить грамотную и разумную маскировку труб в ванной, превратив этот момент из недостатка в преимущество интерьера.

Как правильно спрятать трубы в ванной под плитку

Между собой детали каркаса крепятся заклепками вытяжного типа или также саморезами. Если каркас изготавливается из стали без защитного покрытия, то после установки по месту его покрывают двумя слоями антикоррозийной краски (можно свинцовым или железным суриком, разведенным в олифе).Поверхность пластмассовой оболочки грунтуют повышающей адгезию грунтовкой и отделывают мозаикой, укладывая ее на белую цементную клеящую смесь или состав на полиуретановой основе.Разводку водяных труб, чтобы спрятать систему водопровода, выполняют по стенам до производства выравнивающего оштукатуривания. Чтобы штукатурный слой для покрытия труб не пришлось делать излишне толстым, в стенах ванной штробят каналы под водопровод.

Болгаркой с “сухорезом по предварительно сделанной на стенах разметке выполняют параллельные надрезы на расстоянии диаметра используемых труб, после чего перфоратором или зубилом с молотком вырубают материал между надрезами. Данная ситуация упрощает решение вопроса, так как монтаж “с нуля при правильно продуманной последовательности ремонтных работ позволяет выполнить ремонт ванной с меньшими затратами сил и времени. Подбирают тонкостенную пластмассовую трубу с внутренним диаметром, равным наружному диаметру “К-Флекс”, и по всей ее длине делают разрез болгаркой.

Зазоры между кусками “К-Флекс”-оболочки по окружности стояка заполняют монтажной пеной и, не дожидаясь ее расширения, надевают на стояк разрезанную вдоль тонкостенную пластмассовую трубу, расширив прорезь.
