Разновидности конвекторов с вентилятором

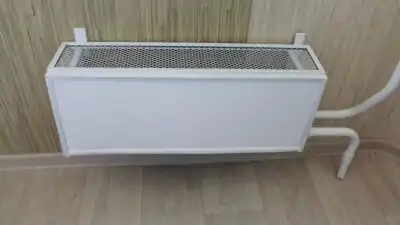

Настенные конвекторы с вентилятором

Настенные конвекторы наиболее популярны в помещениях со стандартной планировкой и устанавливаются под окнами вместо обычных батарей. Конструкция легкая, что позволяет без труда закрепить на любую поверхность стены. Такие агрегаты способны быть основным источником отопления. Для возможности использовать прибор как дополнительное средство нагрева, устанавливается специальная подножка, позволяющая ставить конвектор в любом месте. Это очень удобно не только когда под окнами расположены стационарные батареи, но и когда планировка помещения не завершена, и не определены места их постоянного расположения.

Ввиду возможной мобильности прибора, наиболее востребованы универсальные конвекторы, которые могут крепиться, как на вертикальную, так и на горизонтальную поверхность. При этом установка очень простая, не требует определенных навыков. Напольные агрегаты могут иметь не только ножки, но и колесики, упрощая процесс перемещения. Характерным представителем универсальных моделей конвекторов, оснащенных вентилятором, является AEG SK 204 T. Это электроконвектор, работающий в двух режимах мощности, и имеющий возможность как настенного крепежа, так и расположения на полу благодаря специальным ножкам, входящим в комплект поставки.

Конвектор AEG SK 204 T

У такого отопительного прибора есть масса преимуществ

1. Безопасность. Важный для всех аспект. В большинстве современных моделях есть защита от опрокидывания. Но даже если ее нет, у такого прибора не будет протечки масла, а поверхность обогревателя не раскаляется.
2. Быстрый прогрев. Благодаря конвекции, которая является быстрым процессом, воздух в помещении прогревается в короткие сроки.
3. Экономичность. Здесь многое будет зависеть от типа конвектора. Но даже те, что работают от сети, не будут затратными в работе, благодаря быстрому нагреву воздуха.
4. Мобильность и удобство. Конвекторы просты в установке и эксплуатации. Такой прибор не займет много места. Многие современные модели прекрасно вписываются в интерьер.
5. Экологичность. При конвекции не происходит сжигание кислорода. В настоящее время можно найти приборы с ионизацией и увлажнением воздуха.
6. Долгий период эксплуатации. Для многих моделей устанавливают гарантию до 10 лет. Но на практике, конвектор может проработать в 2-3 раза дольше.

На фоне таких преимуществ, недостатки конвекторов будут относительны, но о них тоже скажем.

Какими бывают конвекторы отопления

Основными элементами конвекторного отопления являются специальные радиаторы, которые передают тепло методом перемещения воздушных масс. Такие радиаторы состоят из закрытого нагревательного элемента, алюминиевого корпуса, решетки со шторками, направляющими потоки теплого воздуха. Принцип работы конвекторных радиаторов заключается в том, что тепло от нагревательного элемента передаётся через специальные шторки в верхней части корпуса радиатора, а холодный воздух “всасывается” через отверстия в нижней. Цикл повторяется.

Ознакомиться с видами конвекторов можно в специализированных магазинах

Для больших складских и технических помещений используют промышленный воздушный конвектор. Для частного дома и квартиры, чаще всего, выбирают электрические нагреватели, а также модели с водным теплоносителем. Такой порядок вещей связан, в первую очередь, с пожаробезопасностью. Электрические приборы, зачастую, не требуют монтажа. Водяной отопительный конвертер может иметь настенный и напольный монтаж, встраиваться в стену.

При этом, радиаторы могут быть вытянуты как по вертикали, так и по горизонтали. Устроен вытянутый теплоконвектор будет так же, как и обычный. Водяной нагреватель можно вешать на кирпичную стену, конструкцию из гипсокартона. Для монтажа лучше использовать кронштейны.

Конструкция водяного конвектора со встроенным вентилятором и без

Простейший конвектор состоит из трубы, вокруг которой размещены металлические пластины, находящиеся в непосредственном контакте. Современные модели часто оборудованы медной трубой. Количество пластин напрямую связано с величиной теплоотдачи устройства.

Фото 1. Конструкция конвектора отопления водяного типа. Стрелками указаны составные части устройства.

Труба и пластины — центральная часть прибора, через которую нагретый воздух беспрепятственно поднимается к потолку.

Для защиты теплообменник закрывается съёмной решёткой. В современных моделях предусмотрена установка термостатических и воздушных клапанов, предназначенных для регулировки температуры воздуха.

Важно! Некоторые водяные конвекторы оснащены встроенным вентилятором, что ускоряет процесс обогрева

Из чего состоит конвектор

На самом деле, в работе конвектора нет ничего сложного или непонятного. Как известно, горячий воздух в помещении всегда поднимается вверх. Соответственно – холодный находится ближе к полу. Конвекторы для центрального отопления являют собой открытые для проникновения воздуха приборы с очень горячим нагревательным элементом. Воздух, соприкасаясь с данным источником тепла, достаточно быстро нагревается и поднимается вверх. В свою очередь, остывший воздух вновь опускается в нижнюю часть комнаты – и снова поднимается, нагретый конвектором. Таким образом, происходит естественная циркуляция горячего и холодного воздуха в помещении.

Отдельные модели конвекторов оснащены специальным вентилятором. Конвекторы отопления с вентилятором с его помощью значительно ускоряют циркуляцию воздуха в помещении. И прогрев его, соответственно, также.

Устройство конвектора

Критерии выбора конвектора

1. Мощность. Это основная характеристика, которую стоит учитывать при выборе обогревателя. Неверно подобранная мощность может привести к неравномерному прогреву воздуху или к чрезмерным тратам. При определении нужной мощности учитывайте:

• Площадь комнаты. Рассчитать мощность конвектора можно по формуле 1 м2 =100 Вт. Но учтите, что данная формула справедлива, если конвектор используется как дополнительный элемент обогрева. В случае, если вы будете использовать только конвекторный обогреватель, необходимо добавить по 50 Вт на каждый квадратный метр.
• Мощность потребления электроэнергии. Этот показатель актуален только для электрических конвекторов. Современные модели потребляют меньше энергии благодаря повышенному КПД.
• Проводка. Мощные конвекторы дают большую нагрузку на электропроводку. Для небольших квартир стоит выбрать менее мощные приборы

1. Тип управления конвектором. Выбирать придется из двух вариантов:

• Механический тип. В приборах с таким термостатом установлена специальная пластина. При достижении определенной температуры она выгибается и размыкает сеть, не давая перегреваться конвектору. При остывании пластина возвращается в исходное положение, и обогрев снова включается.
• Электронный тип. Такой термостат позволяет полностью контролировать температуру в помещении. Такие конвекторы нужны прежде всего организациям, где важен определенный температурный режим (аптеки, магазины). Для бытовых нужд такой тип управления также актуален и удобен.

1. Нагревающий элемент. Используется три вида:

1. Дополнительные функции:

• Термостат. Позволяет контролировать режим работы прибора и температуру нагрева.
• Защита при опрокидывании. В случае, если прибор упадет, питание автоматически отключится.
• Отключение при перегреве. Убережет прибор от скачков напряжения в сети. Имеется почти на всех современных моделях.
• Встроенный вентилятор. Помогает быстрее прогреть воздух в помещении и защищает нагревательный элемент от перегрева.
• Защита от замерзания. Важная функция при использовании конвектора в неотапливаемых помещениях. Такой прибор имеет автоматический режим, при котором он будет поддерживать минимальную температуру, чтобы не обледенеть.
• Увлажнение воздуха. Конвекторы не сильно пересушивают воздух. Но для более комфортного использования, можно приобрести прибор с такой функцией.
• Ионизация воздуха. Прибор не только нагревает воздух, но и очищает его от бактерий и грибков и насыщается ионами. Такая функция будет актуальна всем, кто заботится о здоровье своем и близких. К тому же, ионизацию на таких приборах можно включать и без основного обогрева.
• Влагозащитный корпус. Будет актуально, если конвектор устанавливается в ванной комнате или бассейне.

Итак, чтобы выбрать правильный конвекторный обогреватель, нужно учесть множество факторов. Многие производители стремятся к тому, чтобы их приборы сочетали в себе лучшие характеристики.

Советуем обратить внимание на электрические обогреватели Xiaomi — быстрые, мощные и бесшумные приборы. Соблюдены все требования безопасности и экологичности

Функция защиты от опрокидывания позволяет использовать в домах с детьми и домашними животными. При этом производитель устанавливает очень приятную стоимость.

Посмотреть электрические конвекторы

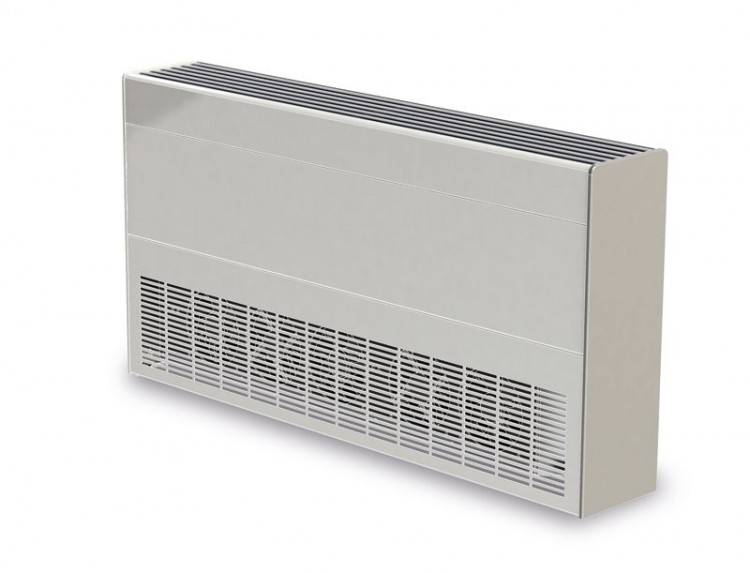

Конвекторы с принудительной циркуляцией воздуха

По сути, это обычные стальные, алюминиевые или биметаллические конвекторы отопления, которые дополнены достаточно мощным вентилятором. Есть два основных предназначения данного элемента в конвекторе:

• более активная циркуляция воздуха – теплый воздух значительно быстрее поднимается от конвектора, соответственно – помещения быстрее прогреваются;
• охлаждение нагревательного элемента – вентилятор в данном случае выступает своеобразной защитой от перегрева. А это способно значительно увеличить срок эксплуатации конвектора.

Яркий пример конвектора с вентилятором можно увидеть практически в каждом современном супермаркете

Мало кто обращает внимание на небольшие ажурные решетки по периметру зала. А между тем, от них поднимается мощная струя нагретого воздуха, который и обогревает помещение

Конвекторы с принудительной циркуляцией воздуха

Разумеется, вентилятор конвектора требует подключения к сети электропитания. Однако он потребляет достаточно небольшое количество электроэнергии, так что ощутимых трат вы не увидите. Зато результат будет заметен.

Популярные производители

Часто российские потребители предпочитают покупать продукцию зарубежных производителей, считая её преимуществом прочность и долгое время эксплуатации. Но российские фирмы выпускают качественные модели, не уступающие зарубежному оборудованию.

Пользуется спросом продукция, изготовленная компаниями «Конрад», «Вилма», «Технохит». Каждая — предлагает модели разнообразной конфигурации и мощности по доступной стоимости.

Среди европейских производителей заслуженной популярностью пользуются бренды «Electrolux», «Thermor», «Dimplex». Большинство предприятий известных компаний расположены в Китае, но на качество продукции это не влияет.

Общая характеристика прибора

Конвекторы способны непрерывно работать, обеспечивая комфортные условия в помещении. При этом они могут самостоятельно отключаться на время, не допуская перегрева нагревательного элемента, а также предотвращая увеличения благоприятной температуры воздуха.

Конвекторы удобно подбирать под заданный интерьер, так как по принципу установки они делятся на такие виды:

• настенные и/или напольные;
• встраиваемые.

Независимо от типа нагрева и инсталляции, конвекторы могут быть как со встроенным вентилятором, так и без него. Значительное преимущество у первого вида, так как процесс обогрева происходит оперативно. Это особенно важный момент для помещений, где конвектор выступает единственным источником тепла. Вентилятор позволяет не только увеличивать теплоотдачу, но и охлаждает теплообменник. Такая функция способствует увеличению срока эксплуатации устройства.

Как выбрать электрический конвектор

Конвектор подбирается под площадь помещения из расчета 80−100 Вт на 1 кв. м. Например, если площадь помещения 10 кв. м., то вам понадобится прибор мощностью 1000 Вт. Если в помещения потолки выше обычных от 2,4 до 3 м, то мощность необходимо увеличить в 1,5−2 раза. Если конвектор будет использоваться как дополнительный источник тепла, тогда коэффициент мощности уменьшается. При выборе необходимо учитывать такой критерий, как тип термостата — механический или электронный. Настройка механического термостата проводится вручную на кнопочной или дисковой панели, такие модели обычно стоят дешевле на 25−30%. Но в работе они не так точны, как электронные.

Механический термостат не может быстро реагировать на понижение температуры ниже заданного уровня в помещении.

Выпускают еще один тип термостатов — программируемый. Настройка работы этого термостата очень гибка и может выполнять задание почасового уровня поддержания температуры в помещении. Например, в случает отсутствия жильцов задается температура +12С, а перед возвращением — +22С. Таким образом достигается экономия электроэнергии.

ТЭН — элемент электрического конвектора от которого зависит срок службы прибора. ТЭН выполняется из высококачественной стали, выдерживающей температуру развиваемой нитью накаливания, расположенной внутри его. Качественные ТЭНы прослужат более 15 лет, поэтому производители, оснащающие отопительные приборы качественными ТЭНами, с уверенностью гарантируют длительную службу приборов (срок гарантии от двух лет).

Электрический конвектор должен быть оснащен электрической автоматической защитой от перегрева.

Конвектор должен иметь степень влагозащищенности не менее 21 IP. Если планируется установка прибора в помещении с высокой влажностью (ванна, санузел) — выбирайте прибор с IP 24 и выше.

Как правильно рассчитать мощность

Прежде чем приобретать конвектор, надо выяснить, какой мощности будет достаточно для того, чтобы обогреть помещение. Если мощность не рассчитать, то энергопотребление будет уходить впустую. Можно воспользоваться двумя видами расчётов: по площади или по объёму.

Мощность конвектора рассчитывают следующим образом:

1. Расчёт по площади приблизительный и нужно иметь в виду, что поправки необходимы. Но зато это делается легко и оперативно. Берётся для расчёта следующая норма: 0,1 кВт/ч на 1 кв. м площади помещения, у которого условно есть одна дверь и одно окно при высоте потолка в 2,5 м. Так, например, нужно рассчитать мощностностые характеристики конвектора для комнаты площадью в 18 кв. м. Получим результат: 18х0,1=1,8 кВт. Если комната угловая, то применяется коэффициент 1,1. Может быть и такое, что в комнате имеется хорошая теплоизоляция и качественное пластиковое окно (с энергосберегающим стеклопакетом), тогда можно применить коэффициент 0,8.
2. Расчёт по объёму более точный, но коэффициенты применять тоже надо. Для расчёта берутся следующие размеры: ширина, длина комнаты и высота потолка. Так же следует учесть, что 0,04 кВт тепловой мощности идёт для обогрева 1 кв. м помещения. Длина, ширина и высота перемножаются и полученную цифру умножают на 0,04. Так, для комнаты, где площадь составляет 15 кв. м с высотой потолка в 2,5 метра необходим нагреватель мощностью в1,5 кВт.

Несколько отличается расчёт мощности конвектора, если прибор используется при сильных холодах в качестве вспомогательного источника тепла. Здесь берётся такой параметр, как 30-50 Вт на 1 кв. метр, если расчёт идёт исходя из площади, и 0,015-002 кВт на 1 куб. метр при расчётах по объёму.

Общие характеристики

Есть некоторые параметры, которые являются обязательными для всех типов конвекторов. К ним относятся:

• терморегуляторы – электронный, программируемый или механический регулятор температуры непременно находится на каждом современном конвекторе. Основная задача данного элемента – позволить вам установить ту степень нагрева воздуха, которая будет максимально комфортной.
• электронный датчик – простой и удобный элемент, который в значительной степени повышает безопасность использования конвектора. В частности, все конвекторы отопления алюминиевые, стальные, биметаллические – оснащены датчиком перегрева, – то есть, в момент, когда будет достигнута рабочая температура конвектора, автоматически отключается подача топлива (газа или электроэнергии) прекращается циркуляция теплоносителя. После охлаждения работа прибора также автоматически восстанавливается. Кроме того, отдельные модели электроконвекторов имеют также датчик опрокидывания. То есть, прибор перестанет работать, если его уронили.
• экран (воздушная заслонка) – она может быть стационарной или мобильной и позволяет корректировать направление потока нагретого воздуха.

Классификация конвекторов

Как и любой другой отопительный прибор, типы конвекторов отопления классифицируются с учетом различных их характеристик. В частности, есть несколько основных классификаций данного прибора:

• по типу монтажа конверторы бывают – напольные конверторы отопления, настенные (горизонтальные и вертикальные конвекторы отопления, потолочные конвекторы отопления), встраиваемые;
• по принципу нагрева – водяные, газовые, электрические (и отдельно инфракрасные конвекторы отопления);
• по принципу циркуляции восходу – с естественной и принудительной циркуляцией.

Рассмотрим более детально каждый из типов.

Цокольные агрегаты: что это такое

Этот тип отопительных приборов также относят к встраиваемым моделям, но их применение более разнообразно. Монтаж выполняют внутри ниш, устроенных в стенах, встраивают в ступени и перегородки. Использование цокольных отопительных устройств позволяет подвести тепло в необходимое место, сделав при этом их практически незаметными.

Внимание! Планирование места монтажа цокольных агрегатов определяют на стадии проекта. Монтаж выполняют до начала финишной отделки, поскольку первоначально подготавливаются ниши и прокладываются скрытые трубопроводы

Для доступа к запорным устройствам монтируются ревизионные люки. Этот вид обладает компактными размерами и системой принудительной вентиляции. Средняя стоимость составляет около 40 тыс. рублей

Монтаж выполняют до начала финишной отделки, поскольку первоначально подготавливаются ниши и прокладываются скрытые трубопроводы. Для доступа к запорным устройствам монтируются ревизионные люки. Этот вид обладает компактными размерами и системой принудительной вентиляции. Средняя стоимость составляет около 40 тыс. рублей.

Плинтусные

Установка этих конвекторов не только делает отопительную систему незаметной, но и уменьшает занимаемую площадь. Приборы изготовляются компактных размеров. Толщина не превышает 100 мм, а высота около 250 мм.

Фото 5. Водяной плинтусный конвектор отопления. Представляет из себя ребристы радиатор, с проходящими внутри него трубами.

Они имеют стандартную конструкцию, состоящую из ребристого радиатора, внутри которого размещены металлические трубки с протекающим по ним теплоносителем. Конвекторы располагают непосредственно над полом, закрывая декоративными панелями. Цвет панелей можно подобрать соответствующий интерьеру помещения.

Важно! Для нормальной работы плинтусного отопления расстояние от пола до конструкции составляет не менее 15—20 мм. Плинтусные модели соответствуют современным требованиям, предъявляемым к отопительному оборудованию

Они отлично обогревают помещения, оставаясь при этом малозаметными. Однако стоимость приобретения и монтажа достаточно высока. Погонный метр устройства обходится покупателю около 4 тыс. рублей без учёта монтажа обогревательной системы

Плинтусные модели соответствуют современным требованиям, предъявляемым к отопительному оборудованию. Они отлично обогревают помещения, оставаясь при этом малозаметными. Однако стоимость приобретения и монтажа достаточно высока. Погонный метр устройства обходится покупателю около 4 тыс. рублей без учёта монтажа обогревательной системы.

Классификация конвекторов

Устройства могут отличаться друг от друга по способу циркуляции воздуха, по типу монтажа и принципу нагрева. Так, по принципу циркуляции воздуха бывают:

Модели с вентилятором и без работают по одному и тому же принципу.

• без вентилятора (естественная циркуляция);
• с вентилятором (принудительная циркуляция).

По методу инсталляции нагреватели делятся на:

• настенные конвекторы с вентилятором;
• плинтусные;
• напольные;
• универсальные;
• встраиваемые или внутрипольные.

По принципу нагрева конвекторы бывают:

• электрические;
• газовые;
• инфракрасные;
• водяные.

Наиболее ходовым видом нагревателей выступают настенные изделия. Они заменяют собой традиционные батареи отопления и способны справиться с обогревом помещения не хуже радиаторов.

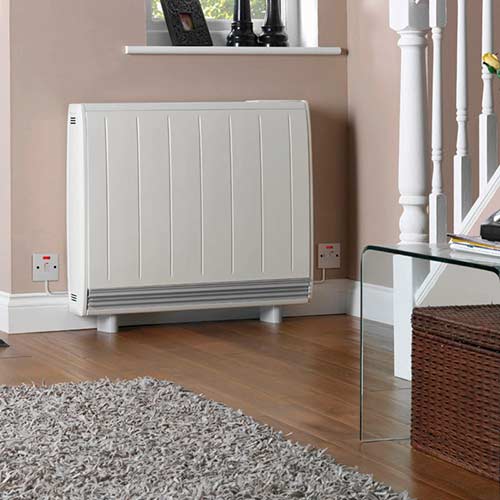

Напольные, настенные и встраиваемые конвекторы

Напольные виды конвекторов отопления – весьма удобное решение. Преимущество – в мобильности. Ведь при необходимости вы сможете переместить прибор в любую другую комнату. А вот недостатком можно назвать шнур электропитания. Без подключения к сети конвектор работать не сможет – а в некоторых случаях шнур может стать явным неудобством (особенно, если в доме маленький ребенок).

Их преимущество – в небольшой толщине. Такой конвектор можно установить под окном – это создаст надежную защиту от проникновения в помещение холодного воздуха. Настенные конвекторы отличаются привлекательным дизайном – они практически незаметны и не портят общий вид помещения.

Установка конвекторов отопления

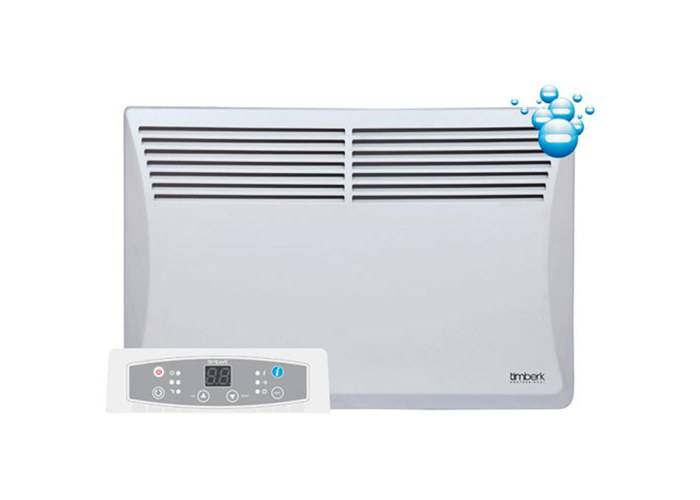

Настенные электрические конвектора

Встраиваемые плинтусные конвекторы отопления являются идеальным решением для больших помещений. В них не выгодно устанавливать настенные конвекторы, поскольку они просто не могут прогреть довольно большую площадь.

Единственное неудобство – планирование такой отопительной системы производится еще в процессе построения здания. Ведь в полу должны быть специально подготовлены ниши для конвекторов, а также каналы, в которых будет проложен трубопровод, подающий горячий теплоноситель. Внешне же встроенные медные конвекторы отопления будут выглядеть просто как красивая решетка в полу, сквозь прутья которой в помещение поднимается нагретый воздух.

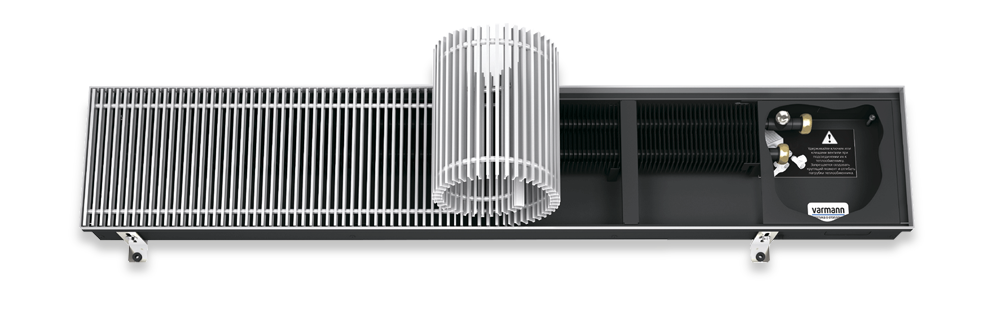

Встраиваемые в пол конвекторы отопления

Для того чтобы ускорить прогрев большого помещения встроенным конвектором, нередко используют устройство, оснащенное мощным вентилятором. С его помощью циркуляция воздуха осуществляется значительно быстрее.

Прекрасным решением для дома являются достаточно небольшие встраиваемые стальные конвекторы отопления. Они с легкостью монтируются под плинтус, в корпус встроенной мебели. Разумеется, этот вариант подходит исключительно для электроконвекторов.

Водяные, газовые и электрические конвекторы

Водяные конвекторы отопления медно-алюминиевые или из других материалов – прекрасная альтернатива привычным многим радиаторам. По сути, именно конвекторы сегодня являются частью большинства водяных отопительных систем. Горячий теплоноситель циркулирует в трубе, которая является основой конвектора, нагревая пластины и воздух между ними.

Водяной конвектор

Система, оснащенная газовыми конвекторами, является наиболее экономичной. Причиной тому служит достаточно низкая стоимость данного типа топлива. Однако, с другой стороны, такая система является также наименее безопасной, поэтому ее крайне редко используют для отапливания жилых домов.

Газовый конвектор

Электроконвекторы – наиболее простой и быстрый способ наладить работу отопления в доме. Ведь для их функционирования не требуется длительного прокладывания труб, подбора отопительного котла или получения многочисленных разрешений.

Технические характеристики водяных конвекторов отопления

Но, несмотря на всю простоту использования, эксплуатация конвекторов данного типа предполагает строгое соблюдение мер безопасности. И о них не следует забывать. Такие керамические конвекторы отопления могут стать прекрасным решением для небольшого дачного дома, куда вы будете наведываться не так часто. Однако, используя их постоянно для отопления жилого дома, будьте готовы к получению больших счетов за электроэнергию. В эту же категорию можно отнести и ик конвекторы отопления.

Электроконвектор отопления

Разнообразие конвекторов на современном рынке поможет создать тепло и уют в каждом доме. Главное – быть максимально внимательными при выборе той или иной модели.
