Этапы монтажа
Установка канального кондиционера с притоком свежего воздуха для квартиры начинается с выбора подходящего места для размещения внешнего блока. При этом желательно подбирать такое, которое находится в тени. Жильцам квартир рекомендуется располагать модуль поближе к балкону, чтобы облегчить обслуживание устройства. Также необходимо соблюдать дистанцию между внутренней и внешней частью, конкретные параметры указывает производитель в инструкции.
Сам процесс установки происходит следующим образом:
- Там, где будет находиться внутренняя часть, необходимо просверлить отверстие диаметром не менее 8 см, которое будет использоваться для прокладки коммуникаций.
- Внешний блок устанавливается на стене, где закрепляется при помощи кронштейнов, при этом коробка должна располагаться строго горизонтально.
- Внутренний модуль устанавливается в комнате. Лучше всего закрепить его на потолке или стене, чтобы избежать вибраций. Если это невозможно, то придется дополнительно использовать виброгасители.
- После этого можно провести электричество к блоку. Для этого используется отдельный провод, который соединяет элементы питания в системе и распределительный щиток.
Фреоновые трубки также будет необходимо установить, чтобы система могла нормально функционировать:
Для этого потребуется пара медных трубок, которые отрезаются при помощи специального инструмента — трубореза. Далее заготовки нужно согнуть при помощи трубогиба
Важно использовать инструмент для выполнения этого действия, поскольку без него трубки могут деформироваться и треснуть, это значит, что они потеряют свою герметичность и будут непригодны для использования. К трубкам присоединяются насадки для теплоизоляции, а по краям устанавливаются фланцы
После этого проводится вальцевание. Для затягивания гаек желательно использовать динамометрический ключ, чтобы изделия не треснули. Концы трубок прикручиваются с помощью фланцев
Нужно как следует затянуть крепления, чтобы обеспечить герметичность в системе.
Внешняя часть системы, которая находится на улице, обычно фиксируется специальными крепежными хомутами или помещается в защитный короб. После установки необходимо провести вакуумизацию, чтобы вся излишняя влага из внутренней части испарилась. Затем в систему запускают охладитель, при этом контролируя уровень давления. Кондиционер запускают для тестирования, и если все в порядке, подключают к нему воздуховоды.
Достоинства и недостатки канальных кондиционеров
В современных домах при достаточной высоте потолков можно устанавливать канальные кондиционеры, которые в этом случае служат техникой бытового назначения.
Основные достоинства:
- Управление канальным кондиционером происходит за счёт инфраструктурного или проводного пульта управления.
- Скрытый монтаж техники, а также её отводящих и подводящих воздуховодов не отразится на интерьере комнаты.
- Можно подмешивать свежий воздух, благодаря чему обеспечивается поток воздуха, который лучше обогащён кислородом.
- Один внутренний блок кондиционера в состоянии охладить воздух сразу в нескольких комнатах.
Отрицательные стороны:
- Довольно проблематичная разводка, расчёт, а также подбор воздуховодов. Поэтому не доверяйте подобную работу неквалифицированным людям.
- Устанавливать канальное оборудование можно только в строениях с высокими потолками.
- При работе одного внутреннего блока на несколько помещений будет поддерживаться одинаковая температура, что в некоторых случаях неудобно.
Канальные кондиционеры являются лучшими в области создания комфортных условий в строениях с несколькими помещениями. Они практически незаметны в интерьере, поэтому вы полностью ощутите достоинства такого оборудования. К тому же этот вид кондиционирования достаточно популярен из-за своей цены и достойных технических характеристик.
Виды систем вентиляции
Для человека, который далёк от систем воздуховодов и вентиляции, трудно сразу разобраться с разновидностями системы вентиляции и кондиционирования. Рассмотрим системы вентиляции, подразделяемые по объектам применения:
- Промышленная вентиляция.
- Вентиляция крупных торговых центров.
Бытовая домашняя вентиляция.
Промышленная вентиляция
Такие системы применяются на крупных производственных объектах, цехах и больших поточных линиях производства, не терпящих промедлений, а также остановок. Главными требованиями к промышленным системам вентиляции является:
- высокая степень надёжности работы;
- мощность, обеспечивающая заданный уровень объёмов производства и выпускаемой продукции;
- ремонтопригодность системы, обеспечивающая возможность частичного вывода из работы узлов и бесперебойности общей системы.
По назначению вентиляция бывает:
- аварийная вентиляция;
- вытяжная;
- охлаждения/подогрева воздуха;
- приточная.
На производстве монтаж систем вентиляции и кондиционирования осуществляется согласно раннее разработанному проекту. В свою очередь, проект зависит от назначения производственных площадей и ориентированности на тот или иной технологический процесс.
Промышленная вентиляция выполняет удаление загрязняющих веществ, газов от мест непосредственно их выделяющих, а также обеспечивает приток, охлаждение и обогрев воздуха в местах повышенных или пониженных температур.
Помимо внутрицехового использования, промышленная вентиляция устанавливается в помещениях с высокопроизводительным серверным оборудованием. Из-за высокой степени выделяемого в окружающею среду тепла от микропроцессорного оборудования серверов, существует потребность в мощном и бесперебойном охлаждении. В таком комплексе используется мощная система кондиционирования оттока тепловых масс. Бесперебойность системы охлаждения обеспечивается своевременным производством обслуживания вентиляции и кондиционирования.
Офисная вентиляция
Крупным офисам жарких городов не обойтись без кондиционирования воздуха. Система охлаждения здесь похожа на системы, применяемые в промышленности. Отличием является более разветвленная сеть воздуховодов офисных помещений.
Мощную побуждающую систему притока кислорода, систему отвода тепла от кондиционерной установки располагают на крыше. Вентиляция и кондиционирование офисных помещений требует своевременного обслуживания, заключающегося в замене очистных приборов.
Применимо к офисам существует несколько вариантов систем кондиционирования.
- Сплит системы – стандартный кондиционер.
- Мульти системы – работа одного уличного блока на несколько внутренних.
- Системы притока воздуха с функцией охлаждения кислорода.
Офисные здания в больших городах подразумевают современные остекленные фасады. Сплит и мульти системы могут визуально испортить вид фасадов зданий, существенно затруднят монтаж уличного блока охладителя. В таких зданиях применяются комплексные системы вентиляции отопления и кондиционирования.
В средних (малых) зданиях контор экономически выгоднее использовать отдельные кондиционеры с двумя блоками (конденсатор, испаритель). Их обслуживание заключается в ежегодной сезонной прочистке внутренних очистных фильтров, контроле давления и объёма хладагента в закрытой контурной системе.
Стоит отметить, что вентиляция и кондиционирование воздуха – две отличающиеся по технологии и назначению системы. Установка стандартного кондиционера обеспечит охлаждение в помещении кислорода. Но такая система не производит притока свежего воздуха.
Для этого существует приточная вентиляция. Совсем не обязательна установка принудительной приточной системы. Применительно к средним и малым офисам подойдёт естественное проветривание помещения посредством регулировки потока воздушных масс открытием и закрытием оконных рам.
Бытовые установки
В бытовом применении приборов кондиционирования и вентиляции помещений лидирующие позиции занимают:
- обыкновенные кондиционеры с двумя блоками;
- сопряжённые с одним испарителем несколько внутрикомнатных установок;
- системы принудительной вентиляции: форточные вентиляторы, бризеры с высоким уровнем очистки наружного воздуха.
Мощный напольный кондиционер
Slogger SL-2000 эффективно охлаждает помещение площадью от 50 кв. м. Прибор увлажняет и ионизирует воздух, создает благоприятный микроклимат.
Модель экономичная и функциональная, кондиционер мобильный, поэтому его легко перемещать. Отличается вместительным баком для воды – 30 литров.
Характеристики:
- расход воздуха – 2000 м3/час;
- вес – 15 кг;
- обслуживаемая площадь – 65 кв. м;
- количество скоростей – 3;
- емкость бака для воды – 30 литров;
- механическое управление;
- габариты – 350х1150х420 мм;
- функции (таймер, аква-фильтр, ионизатор).
Плюсы:
- экономичность, высокая эффективность;
- точное регулирование;
- оснащение аква-фильтром;
- компактные размеры, небольшой вес;
- качественная комплектация;
- большая рабочая площадь.
Минусы:
уступает другим устройствам в управлении.
В чем особенность мультисплит-систем?
Говоря о кондиционерах в общем понимании, необходимо упомянуть и о мультисплит-системах, которые также используют для оборудования многокомнатных квартир, частных домов, офисных и промышленных зданий.
От обычных они отличаются тем, что имеют всего один выносной блок, тогда как внутренних может быть несколько. Минимальное количество – два модуля, максимальное ограничено четырьмя. Если использовать большее число внутренних блоков, то система потеряет свою производительность и будет работать не на полную мощность.
Число трубопроводов увеличивается, соответственно, повышается стоимость оборудования и усложняется монтаж некоторых частей конструкции
Важно создать условия для прокладки всех соединительных элементов (+). Мультисплит-систему используют не всегда, а только в отдельных случаях, когда установка большого числа наружных блоков невозможна по ряду причин:
Мультисплит-систему используют не всегда, а только в отдельных случаях, когда установка большого числа наружных блоков невозможна по ряду причин:
- здание является историческим либо архитектурным памятником;
- существует запрет на установку выносных блоков на фасаде;
- для навески оборудования архитектурой здания предусмотрены определенные места, ограниченные по площади.
Иногда от монтирования большого количества выносных модулей отказываются по эстетическим соображениям: красивый фасад здания, увешанный габаритными корпусами, выглядит непрезентабельно.
В правила благоустройства больших городов периодически вносятся поправки, запрещающие размещение кондиционеров на фасадах, выходящих на центральные улицы. Выход – монтаж блока на дворовой стене здания
Преимуществом мультисистемы является установка одного выносного модуля, недостатками – сложные работы по монтажу трубопроводов, снижение производительности и надежности. Кроме того, все внутренние модули обязаны работать в идентичных режимах: или на обогрев, или на охлаждение.
Фильтрация воздуха
После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.
Вариант 1 — купить фильтрующий материал и сшить фильтр самому.
- разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
- ниже фото материала:
- Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
- NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
- NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
- NF400/P — как раз то, что надо
- Шитьем пока не занимался.
Вариант 2 — заказать фильтр в сборе.
Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.
Плюсы и минусы
Как мы уже выяснили, приточные кондиционеры превосходят обычные, а главное их преимущество заключается в создании здоровой атмосферы в охлаждаемом помещении. Тем не менее данная разновидность имеет еще несколько дополнительных плюсов:
- приток свежего воздуха обеспечивается в любое время года, независимо от температурного режима;
- функция очистки позволяет получать кислород без пыли и примесей, что бывает очень полезно в условиях больших и шумных городов;
- микропроцессор автоматически поддерживает заданные температуру и уровень влаги в помещении, а понятное управление позволяет легко регулировать эти установки.
Конечно, без недостатков тоже не обошлось:
- многие модели издают слишком много шума из-за наличия дополнительного вентилятора, поэтому показатели находятся на грани 30 дБ, которые, согласно закону, нельзя превышать в ночное время;
- приточные кондиционеры не способны целиком и полностью заменить собой полноценную вентиляционную систему;
- более высокая стоимость, если сравнивать с обычными кондиционерами.
Кондиционеры Daikin с подмесом воздуха
Среди продукции Daikin популярностью пользуется серия Ururu Sarara. Это современные модели, оборудованные по последнему слову технологий. Кондиционеры достаточно дорого стоят, но одно такое устройство способно заменить несколько. Это не просто кондиционеры, а одновременно эффективные очистители и увлажнители.
Особенность моделей: система, которая отвечает за подачу воздуха, располагается во внешнем блоке, что максимально снижает шумность работающего устройства.
Принцип работы: воздушные массы с улицы проходят через фильтр, расположенный во внешнем блоке. Затем они поступают на лопатки кассеты из цеолита (гигроскопический материал, обеспечивающий передачу влаги), которые направляют воздух в нагревательную зону.
Особенности:
- В автоматическом режиме сплит-система самостоятельно регулирует влажность воздуха в помещении.
- В комплекте предоставляется 8-метровый армированный шланг, который создан из антибактериального материала.
- Воздух проходит через фильтры тончайшей очистки.
- Управление таймером.
- 3D-воздушный поток.
- Турборежим и широкоугольные жалюзи.
Принцип работы кондиционера на обогрев
Как правило, работа климатической техники на охлаждение не вызывает вопросов, а вот, как греет реверсивная сплит-система, знает далеко не каждый. Работа устройства основана на физических законах и способности жидкостей менять свое агрегатное состояние при определенных условиях. При испарении любая жидкость поглощает тепло, отдавая холод во внешнюю среду; при конденсации происходит обратный процесс с выделением тепловой энергии и поглощением холода.
При работе на охлаждение, компрессор перекачивает хладагент из испарителя (внутреннего блока сплит-системы) в конденсатор. В испарителе фреон закипает, поглощая тепло из помещения и понижая температуру теплообменника; в конденсаторе происходит смена агрегатного состояния хладагента с выделением накопленного тепла в атмосферу и поглощением уличного холода.
При работе устройства в режиме отопления все процессы в устройстве протекают также, но только меняется направление движения хладагента. В результате чего конденсатор и испаритель «меняются местами».
- Во внутреннем блоке сплит-системы происходит конденсация хладагента с выделением тепла.
- В конденсаторном блоке кондиционера происходит испарение фреона, в процессе которого он отдает накопленное тепло в атмосферу.
За смену теплообменников местами отвечает специальный четырехходовой клапан. В двух словах работа климатической техники в режиме отопления выглядит следующим образом: наружный блок забирает тепло с улицы, а через внутренний модуль сплит-системы, тепло доставляется в помещение.
Далее рассмотрим, как установить на тепло реверсивную модель бытового кондиционера, и какие действия следует выполнить пользователю, чтобы не допустить ошибок при эксплуатации данной климатической техники.
Зимний комплект для кондиционер
Канальные охладители: назначение и применение
Канальные охладители в систему вентиляции. Основная функция снижать температуру, осушая при этом подаваемый воздух в здании.
Состав хладагента может быть водный, из незамерзающей жидкости, фреона, циркулирующих в теплообменнике. В большинстве обычных охладителей показатели давления жидкости в системе трубопровода теплообменников максимальны: 1,6 -3,3 МПа
Применяются в общественных, жилых, так и на производственных зданиях. Наиболее действенными считаются конструкции, обеспечивающие приточную и вытяжную вентиляционную систему: запуск в здание прохладных воздушных масс, выход из него обработанных.
Вытяжка представляет собой несложную конструкцию, зато подача воздуха сложнее. Она включает такие функции как
- отфильтровка,
- нагревание,
- охлаждение,
- увлажнение и ионизация.
Для улучшения качества работы и эксплуатации, требуется в обязательном порядке использовать механические фильтры, способные обеспечивать чистку вводящих воздушных потоков от всевозможных пылевых частиц.
https://youtube.com/watch?v=Rf7Z_13zVco
Приточные канальные модели
Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно.
Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.
Отличительные черты кондиционера с притоком
Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.
Галерея изображений
Фото из
Особенности конструкции канальной системы
Дизайн внутреннего блока КК
Циркуляция воздуха внутри системы
Канальный вентилятор для принудительной циркуляции
Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.
Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.
Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у
Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.
Принцип работы приточной системы

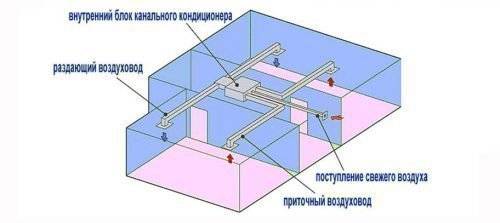

Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.
Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.
Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.
Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.

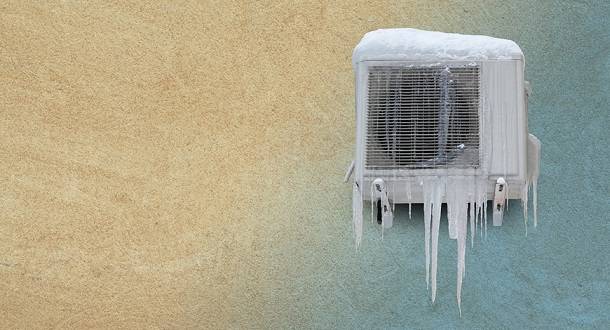

Можно ли включать кондиционер зимой
На рынке представлен широкий ассортимент кондиционеров, имеющих различные технические характеристики, поэтому выбрать кондиционер не очень-то просто. Но кое-что все-таки объединяет сплит-системы, моноблоки и прочие устройства: в зимний период их используют крайне редко. Но почему?
Дело в наших знаменитых русских морозах. Когда температура воздуха меняется, меняется и его влажность, поэтому при работе кондиционера возникают излишки влаги (конденсат). В большинстве кондиционеров установлена дренажная система для удаления влаги: видимая часть этой системы – трубка, которая, как правило, выходит на улицу.
Если на улице слишком холодно, трубка дренажной системы замерзает, и в ней образуется ледяная пробка, которая не дает конденсату выйти наружу. Тогда у влаги остается два выхода: либо она просачивается в ваш дом через внутренний корпус, либо выводит прибор из строя.
От холодов страдает и наружный блок, в частности компрессор – «сердце» кондиционера, сжимающее холодильный агент (особое вещество, необходимое для работы кондиционеров) и поддерживающее его движение по остальным частям прибора.
Выполнять свои прямые обязанности ему помогает специальное масло, свойства которого как раз зависят от температуры воздуха. Если она опустится ниже границы, утвержденной производителем, масло загустеет, и детали компрессора будут изнашиваться.
Существует еще одна опасность. В режиме обогрева холодильный агент, несмотря на свое название, должен не охлаждаться, а нагреваться. При чрезмерно низкой температуре этого не происходит. При поступлении охлажденного, т.е. жидкого, хладагента в компрессор происходит гидравлический удар – он-то и может привести прибор в негодность.
Поэтому зимой следует использовать кондиционер с осторожностью и следовать инструкции по эксплуатации. Правда, есть один вид кондиционеров, который можно приспособить для работы в зимних условиях, – это мобильный моноблочный кондиционер
Это передвижное напольное устройство можно использовать во всех комнатах, брать с собой на дачу или перевезти при переезде: монтажа прибор не требует
Правда, есть один вид кондиционеров, который можно приспособить для работы в зимних условиях, – это мобильный моноблочный кондиционер. Это передвижное напольное устройство можно использовать во всех комнатах, брать с собой на дачу или перевезти при переезде: монтажа прибор не требует.
Единственный элемент прибора, который не должен находиться в помещении, – это воздуховод для отвода теплого или холодного воздуха. Чтобы устранить риск промерзания воздуховода, стоит вывести его в вентиляционное отверстие.
Прежде чем пользоваться режимом обогрева, убедитесь, что прибор обладает такой функцией. Это указано в инструкции, а также на самом устройстве – режим обогрева, как правило, обозначен пиктограммой солнца.
Если режим обогрева предусмотрен, смотрите на нижний порог температуры, при которой можно включать обогрев, – обычно это также пишут в инструкции.
Помните:
Можно ли включать на охлаждение
Ответ будет таким же, как и ответ на вопрос про обогрев, – можно. Но только если зима теплая.
Как правило, минимальная температура, при которой кондиционер работает нормально в режиме охлаждения, – это -5°C. При более низкой температуре прибор подвержен всем тем опасностям, о которых мы писали в начале статьи. Поэтому внимательно изучите технические характеристики устройства, прежде чем пользоваться режимом охлаждения.
Тем не менее, у вас всегда есть возможность «усилить» кондиционер, поставив зимний комплект.
Принцип работы приточного кондиционера
Канальные кондиционеры имеют функцию обмена, еще их называют кондиционеры с приточной вентиляцией. Для этого в него встраивается обогреватель. Когда температура на улице выше -15 градусов, обогревается тепловым насосом. Если на улице холоднее, надо использовать технику, которая нагревает с помощью водных или электрических обогревателей. Они могут быть встроены или же установлены дополнительно. Работает это следующим образом:
- с помощью воздуховодов приточный кислород с улицы попадает в комнату;
- с наружного блока он по утепленному каналу проходит в смесительную камеру;
- этот воздух в смесительной камере смешивается с комнатным, в фильтрах проходит очистку;
- смесь высушивается, нагревается или охлаждается;
- воздух, прошедший фильтрацию, попадает в квартиру.
Принцип работы канального кондиционера
