Компрессор для септика: назначение, как выбрать, установка и ремонт

Распространенные поломки и ремонт

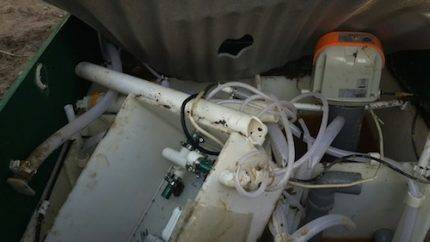

В процессе эксплуатации компрессора могут возникнуть поломки по причине перепадов напряжения, естественного старения (износа) деталей и неосторожного обращения с агрегатом. Для нормализации параметров электрической сети устанавливают защиту в виде автоматического выключателя или стабилизатора напряжения

Некоторые модели приборов оснащены батареей и инвертором и могут обеспечивать работу устройства при кратковременном отсутствии электроэнергии.

Для этого нужно последовательно выполнить такие действия:

обесточить агрегат;
снять крышку и защитный корпус;
демонтировать крышку мембранного блока и разобрать его;
заменить деталь, используя ремонтный комплект;
собрать устройство.

Иногда во время работы снижается производительность насоса. Это происходит из-за загрязнения картриджа воздушного фильтра. Фильтрующий элемент можно промыть или прочистить (в зависимости от конструкции) при помощи пылесоса. Перечень возможных неисправностей и методы их устранения подробно описаны в инструкции по эксплуатации компрессора

Конструктивные особенности оборудования

Первое, что следует учитывать, что это устройство способно работать только от электричества. И основной его функцией является подача воздуха в сточные воды. Но так как емкость может быть различной, то и компрессор для очистительных сооружений необходимо подбирать соответствующей мощности. В больших септиках устанавливают несколько таких приборов, что позволяет обеспечить более глубокую очистку.

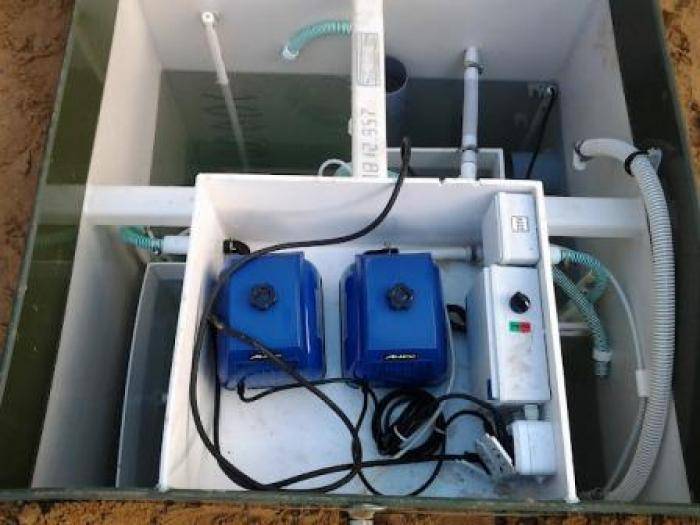

Чаще всего компрессор является не отдельным прибором, а входит в насосный комплекс, который встраивается в септик.

Самые популярные модели

компрессоры марки Secoh Sangyo

Более качественной техники, чем японского производства не существует. Доказательством тому является модель Secoh Sangyo Co Ltd. Модельный ряд этого оборудования включает в себя несколько типов устройств:

Одинарные системы
Двойные.

Самым большим достоинством продукции этой компании является небольшое потребление энергии. Данное оборудование относятся к мембранным. Они оснащены камерой глушителя, что обеспечивает низкий уровень шума и минимальную пульсацию.

Еще одним представителем японской продукции является компрессор для септика марки Hiblow. Эта продукция уже очень давно присутствует на отечественном рынке и успела зарекомендовать себя как одну из самых надежных и качественных. Преимуществом компрессора для септика является его принцип действия, основанный на взаимодействии мембраны и магнитного сердечника, что позволяет его купить для домашней установки.

Смотрим видео, обзор модели:

Кроме того, в приборе отсутствуют движущиеся детали. Этот компрессор может применяться для работы в условиях с повышенной влажностью, так как помещен в влагозащищенный корпус. Как и большинство устройств этого класса прибор обладает низким уровнем шума и вибрации.

Правильна эксплуатация

Чтобы оборудование работало без сбоев и не ломалось необходимо соблюдать правила эксплуатации. Следует помнить, что одна мембрана может работать не более двух лет. Затем она нуждается в замене.

Средний срок эксплуатации самого компрессора для септика составляет до 15 лет. Но он зависит от интенсивности использования оборудования.

Недопустимо попадание в септик кислот, спиртосодержащих жидкостей, а также гниющих отходов. Все эти вещества губительно влияют на полезные микроорганизмы, которые размножаются благодаря использованию компрессора. Поэтому от его надежной работы зависит эффективность очистки стоков в вашей системе, значит не стоит делать компрессор для септика своими руками.

Какую крышку для септика выбрать
Плюсы и минусы септика Евробион
Как грамотно произвести монтаж септика Танк
Отличительные особенности септика Тополь
Какой и как выбрать септик для коттеджа и дачи

Воздушный компрессор для аэрации септика: принцип работы, характеристики и критерии выбора

Любой самостоятельно выстроенный септик можно заставить максимально эффективно перерабатывать стоки. В процессе разложения фракций и осветления жидкостей принимают участие два вида бактерий: анаэробные и аэробные.

Жизнедеятельность первых вполне самостоятельна и не нуждается в участии человека. Для работы аэробных микроорганизмов необходим воздух, доставку которого осуществляет компрессор (аэратор) для септика.

Как выбрать аэратор для септика: советы и рекомендации

Совместная деятельность анаэробных и аэробных бактерий обеспечивает многоступенчатую очистку стоков, после которой жидкость становится безопасной и может использоваться для технических нужд (например, полива). Поэтому так важен правильный выбор компрессора, поддерживающего в септике оптимальное количество воздуха.

Компрессором называют устройство, предназначенное для сжатия и подачи газов под давлением. Воздух нагнетается в специально предназначенную для этой цели камеру и удерживается в ней, после чего подается в наружные устройства (в нашем случае – в герметичную камеру для очистки стоков).

Существуют аэраторные установки, состоящие из компрессора, привода и вспомогательных приборов (осушителя воздуха, интеркулера-охладителя). Для модернизации септиков эти более сложные устройства не нужны: для этой цели достаточно самого простого агрегата

Но и среди них имеются аппараты, разные по принципу работы и производительности, потому важно точно знать, как выбрать компрессор для канализации

Виды компрессоров

Агрегаты, увеличивающие давление газа за счет уменьшения его объема, называют объемными. В их числе установки поршневые и винтовые (роторные). Они отличаются принципом нагнетания газа в рабочую камеру. Поршневые обеспечивают давление посредством движения поршней, винтовые – с помощью винтового блока. Вторые более компактны, обладают низким уровнем вибрации и более долговечны.

Разновидностью поршневых является электромагнитный мембранный (диафрагменный) компрессор для локальной канализаци. Основное преимущество данного аппарата в способности нагнетать избыточное давление при низких характеристиках производительности.

Принцип работы компрессора следующий: магнитный сердечник движется возвратно-поступательно в переменном электромагнитном поле и приводит в действие диафрагмы перекачивающие воздух.

Второй вид компрессоров – динамические. Эти агрегаты обеспечивают нагнетание воздуха за счет первоначального увеличения его скорости и преобразование в повышенное давление на выходе. В числе динамических аппаратов в основном центробежные, которые бывают радиальными и осевыми. Все эти агрегаты более громоздки, шумны, дорогостоящи. Поэтому в качестве аэратора для септика не рассматриваются.

Какой компрессор выбрать для аэрации септика

Для обеспечения автономной очистки и доочистки стоков лучший выбор – аппарат мембранного типа. В торговой сети представлен ряд моделей, включающий мини компрессоры, которые повсеместно используются для устройства автономных канализаций.

Для аэрации локальных септиков можно использовать винтовые компрессоры, предназначенные для работы в круглосуточном режиме. Многие производители очистных станций укомплектовывают их именно этими агрегатами. При самостоятельном выборе не рекомендуется покупать винтовые аппараты сухого сжатия, так как они обладают крупными габаритами и нуждаются в профессиональном обслуживании.

О производительности

Компании, осуществляющие выпуск компрессорного оборудования, указывают две характеристики их производительности: мощность на входе и выходе. В зависимости от типа агрегата, эти показатели могут иметь почти одинаковую величину или значительно отличаться.

Оптимальная производительность компрессора для аэрации септика такова:

для камер объемом 2-3 м3 – 60 л/мин;
для септиков объемом 4 м3 – 80 л/мин;
для объема 6 м3 – 120 л/мин.

Список необходимых инструментов и материалов

Готовый септик стоит много денег, гораздо дешевле его изготовить. Септик своими руками без необходимости откачки, должен иметь в конструкции минимум 2 емкости, которые соединены трубой. В таких случаях в первый резервуар будут поступать нечистоты и предварительно отстаиваться, после наполнения такой емкости нечистоты самотеком уходят во вторую емкость.

В ней же происходит отсеивание и тяжелых и легких фракций. Тяжелые в итоге оседают на дно и продолжают гнить, до осветления нечистот. После наполнения этого отсека устройства, жидкость перетекает в фильтрационную камеру, она оснащена дном с так называемой перфорацией, и фильтрующим материалом.

Септик из бетонных колец своими руками схема

В качестве материала для фильтрации вполне подходит битый кирпич или щебень. Но под этим слоем дополнительно укладывают песчаную подушку. При желании отфильтрованную жидкость можно отвести в дополнительные сооружения, с которых вода поступает в отстойник. Используя такой способ фильтрации можно поливать огородные растения, а также удобрять почву.

Для конструирования септика своими руками функционирующего без откачки, люди используют самый разнообразный материал и резервуары.

Среди всего ассортимента пользуются популярностью:

Клинкерный кирпич.
Для конструирования отсеков септика, необходимо иметь опыт работы с кирпичами. После выгонки стен сооружения снаружи, желательно выполнить гидроизоляцию, применив мастику и засыпать расстояние глиной. В середине камеры кирпич штукатурится.
Раствор. Готовым бетоном сначала заливается дно конструкции, затем устанавливается опалубка, и заливаются стены. Во время конструирования опалубки, нужно укрепить конструкцию, а для этого применяется арматура. После высыхания раствора изделие обрабатывается герметиками.
Лучший вариант для сооружения это септик из бетонных колец своими руками схема представлена выше.
Такая система считается более легкой, так как кольца уже готовы, они устанавливаются в выкопанную яму, друг на друга, но не желательно использовать более 3 штук для одной камеры. Именно такое количество необходимо, чтобы изделие не проседало под собственным весом. Во время установки септика из бетонных колец по схеме, лучше воспользоваться лебедкой или вызвать специальную технику. По завершению швы качественно заделываются раствором и обрабатываются битумной мастикой для более качественной герметизации.
Пластиковые и металлические резервуары.
Прекрасно подходят для оборудования септика на даче своими руками эксплуатирующегося без откачки, особенно если имеются старые, но целые емкости. Недостатком металлических емкостей считается невысокая стойкость к коррозии. Вот пластиковая бочка идеально подходит для подобной установки, так как они имеют стойкость к внешнему воздействию, отлично переносят минусовые температуры и не деформируются под давлением грунта.

Во время выбора материала нужно учитывать такие критерии:

Качество поступающих отходов;
Расстояние до грунтовых вод;
Показатели строительного материала;
Индивидуальные строительные способности и личные возможности касательно денежных средств.

Ведь если, вы решили обустроить септик своими руками, используя кирпич, но не имеете опыта кладки, то вам придется вызывать каменщика и на это дополнительно тратиться.

Для конструирования подобной системы, необходимо иметь такой материал и инструменты:

Щебень, цемент и песок;
Арматура или же прутья сечением не менее 1 см;
Чтобы организовать перекрытие, нужен уголок, трубы, а лучше швеллер;
Для конструирования опалубки понадобится брус, рейки и доски;
Гвозди и саморезы;
Средство для проведения изоляции;
Емкость для смеси и замеров материала, а также бетономешалка для замесов;
Болгарка, ножовка по дереву и сварочный аппарат;
Трамбовка и молоток;
Шуруповерт или электрическая дрель с насадкой для саморезов;
Рулетка и строительный уровень.

Когда необходимо утеплять не только трубы, а и саму систему септика, необходим дополнительный материал, в основном это керамзитовая крошка или минвата.

Виды оборудования

Из себя, все септики представляют одно и то же, хотя они и делятся на :

однокамерные;
двухкамерные;
трехкамерные.

И, по сути, они представляют собой обычную ёмкость, непроницаемую как изнутри, так и снаружи. Туда закачивают загрязнённую воду из вашей дачи, и обрабатывая, очищают её на первичном уровне.

Как раз по вышеназванным камерам, а ещё септики различают по размерам. Так однокамерные и двухкамерные могут вместить разное количество стоков. Но какой бы ни была конструкция, всё же очистные свойства зависят от тех процессов, что происходят внутри септиков, и при помощи которых и чистятся стоки.

Каков принцип работы прибора

Схема работы септика с аэратором. (Для увеличения нажмите) По каким принципам работает аэратор:

Под сильным давлением закачивается кислород сквозь любые перфорированные материалы, которые имеют на себе большое количество пор.
Из-за этого, в жидкости начинает образовываться большое количество пузырьков кислорода.
Те, в свою очередь, начинают двигаться под силой Архимеда к водяной поверхности.
Вода начинает понемногу насыщаться воздухом.
Воздух перестаёт подаваться за ненадобностью.
И после выполнения всего процесса насыщения кислородом, закрываются поры, дабы предотвратить попадание инородных тел.

Что такое септик

Для большинства дачников и владельцев загородных домов, это обыкновенная выгребная яма, куда хозяева сбрасывают все свои стоки от ванн, умывальников, стиральных машин и т.д. По мере наполнения, выгребная яма опорожняется с помощью ассенизационной машины. Выполняют эту операцию, по договору, специалисты коммунальной службы. Работа вредная, услуга платная. Увы, для большинства деревенских жителей выгребная канализация остается пока единственным способом утилизации хозфекальных стоков.

Сегодня владельцам загородного жилья доступен современный способ решения этих проблем — устройство на своем участке локального очистного сооружения (ЛОС), составной частью которого является септик.

В локальной очистной станции реализуются три способа очистки:

гравитационный – загрязненная вода отстаивается до выпадения в осадок тяжелых взвесей;
биоферментная – доочистка аэробными и анаэробными бактериями;
фильтры.

Очищенная вода пригодиться для полива растений на приусадебном участке. Накопленный ил используется в качестве удобрения. Такой способ канализации стоков весьма экологичен. Затраты на монтаж достаточно быстро окупятся, поскольку хозяину не придется платить коммунальным службам

И, что немаловажно, грамотная эксплуатация локальных очистных станций гарантирует отсутствие запахов, характерных для канализационных устройств

Виды и характеристики применяемых нагнетателей

Рабочий процесс по сжатию и перемещению воздуха обеспечивается периодическим изменением внутреннего объема камеры устройства. Принцип нагнетания кислорода является определяющим при делении компрессоров на виды.

Винтовые

Рабочая пара состоит из двух роторов с разнонаправленным профилем их поверхностей, напоминающим шнек мясорубки. Входящие в зацепление роторы вращаются в герметичной камере и сжимают поступающий воздух благодаря уплотнению зазоров между корпусом и винтовой парой.

Затем открывается выпускной клапан, происходит кратковременный сброс воздуха к выходному патрубку компрессора. Настройка клапана, частота витков профиля и площадь зубьев определяют периодичность сброса воздуха и величину его давления.

Достоинства винтовых конструкций:

Долговечность рабочих винтов из высокопрочной стали.
Экономное потребление электроэнергии.
Работа с минимальной вибрацией.
Небольшие габариты.
Хорошая управляемость автоматическими системами.

Недостатки:

Высокая цена.
При поломке внутри герметичной камеры делают замену всего устройства.
Зависимость КПД от зазоров между винтовыми роторами.

Мембранные

Работу устройства обеспечивают колебания мембраны с зафиксированными краями. Возвратно-поступательные движения ей обеспечивает якорь, который находится под действием магнитного поля электрической катушки, или поршень гидропривода.

Над мембраной расположены два клапана. Когда она движется вниз, открывается входной заслон и рабочая камера заполняется воздухом. При обратном движении мембраны входной клапан закрывается, сжатый воздух открывает выпускной и выталкивается к выходному патрубку.

Популярность приборов объясняется такими преимуществами:

Экономность.
Простота эксплуатации и обслуживания.
Низкая цена.
Бесшумная работа.
Стойкость к агрессивной среде очистных сооружений.
Компактность компрессоров с электромагнитом.

Недостатки:

Необходимость частой замены потерявшей эластичность мембраны.
Малый коэффициент сжатия. Правда, для работы аэратора большие значения этого параметра не нужны.

Поршневые

В рабочей камере изделия происходит попеременное сжатие и разрежение воздуха над поршнем. Возвратно-поступательные движения рабочего органа и срабатывание соответствующих клапанов обеспечивают перемещение воздуха от входа к выпускному патрубку.

Преимущества поршневых нагнетателей – простота конструкции, невысокая цена, легкость в обслуживании – теряются на фоне списка недостатков:

Шумная работа.
Невысокая надежность.
Повышенное потребление электроэнергии.
Низкая эффективность.
Повышенная вибрация при работе устройства.

Применение поршневых агрегатов в конструкциях септиков крайне редкое.

Центробежные

Электродвигатель сообщает вращение ротору с лопастями. Центробежными силами воздух отбрасывается к стенкам корпуса и нагнетается в сторону выхлопного патрубка. Установки представленного типа востребованы в промышленных отраслях из-за хорошей производительности и способности нагнетать высокое давление. Для септиков такие показатели являются излишними. Поэтому в автономных очистных конструкциях центробежные нагнетатели не применяют.

Классификация и особенности конструкций

Назначение всех видов и моделей компрессоров для аэрации септика одинаковое: они должны забирать, прокачивать и под давлением выбрасывать воздух. Однако принципы создания давления различаются. В зависимости от этого приборы делят на несколько типов:

Мембранные (второе название – диафрагменные). Эти приборы нагнетают воздух с помощью гибкой мембраны, которая движется под влиянием электромагнитных колебаний и таким образом перекачивает воздух. Плюсы – модели удобны в установке, просты в обслуживании, экономичны. Однако для южных регионов это не лучший выбор, т.к. материал мембраны пересыхает.
Винтовые (их еще называют роторными). Давление воздуха создается благодаря вращению двух роторов. Главные достоинства моделей этого типа – бесшумная работа, компактность и невысокое энергопотребление. Минус – для их обслуживания и ремонта придется приглашать специалистов.

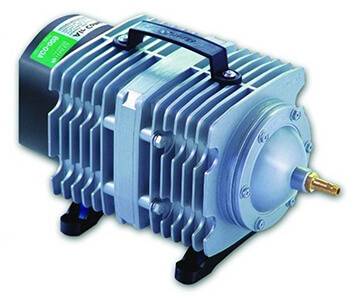

Поршневые. В корпусе прибора расположен поршень, который движется вверх-вниз, затягивая воздух и выбрасывая через выходное отверстие. Для бытовых очистных сооружений такие модели используются нечасто, зато хорошо подходят для канализационных систем производственных предприятий.
Центробежные. Эти модели не пользуются особой популярностью у владельцев септиков. Причина – низкая эффективность работы, поэтому любые достоинства центробежных устройств теряют всякое значение.

Мембранные модели

Краткий обзор лучших торговых марок

Аэробные септики промышленного производства обычно комплектуются мембранными компрессорами. В моделях лучших торговых марок «Топас», «Тверь», «Юнилос» установлены импортные приборы, чаще всего японские.

Покупатели редко предъявляют претензии к оборудованию этих брендов. Компрессоры работают бесперебойно, практически бесшумно. Они не требуют особого обслуживания, редко ломаются, экономично расходуют электроэнергию. Цены зависят от производителя и мощности моделей.

Таблица: цены на компрессоры

Среди лучших стоит отметить такие торговые марки:

Hiblow. Лидер рынка. Модели этого бренда универсальны, подходят для локальных очистных станций всех типов. В маркировке цифрами указан объем воздуха, который компрессор способен перекачать за 1 минуту, например, HP 60, 80, 100 и т.д.

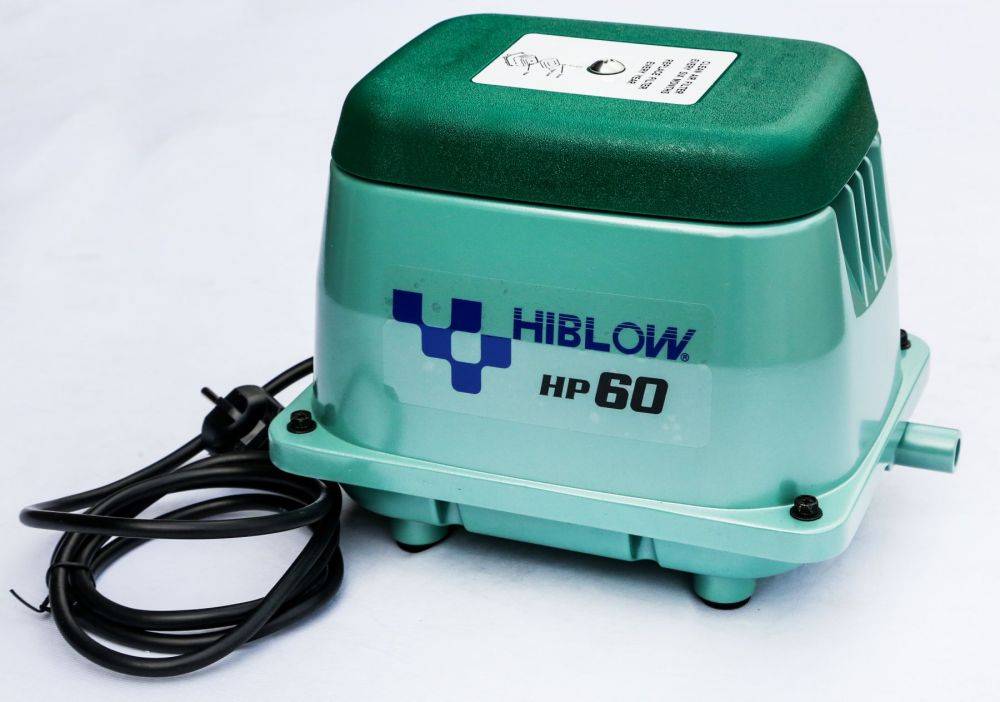

Модель марки Hiblow

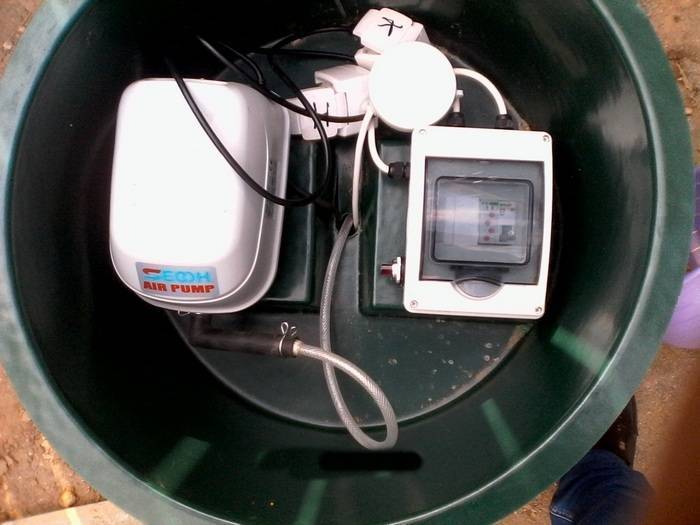

Secoh. Еще одна торговая марка, заслуживающая доверия. Это компрессоры высокого качества. Производительность может достигать 200 л/мин. Устройства марки Secoh установлены в септиках «Астра».
AirMaс. Корейский бренд AirMaс практически не уступает японским аналогам. Производитель использует износостойкие мембраны, благодаря чему компрессоры работают долго и бесперебойно.
Корейский компрессор марки AirMac
Thomas. Классическое немецкое качество. Модели этого бренда экономично потребляют электроэнергию, надежны, долговечны, отлично гидроизолированы. С ними крайне редко возникают проблемы. Особой популярностью пользуются модели AP-60 и AP-80.

Как выбрать подходящую модель

При выборе компрессора нужно руководствоваться следующими критериями:

соответствием требуемым параметрам;
надежностью агрегата;
большим моторесурсом;
ремонтопригодностью;
приемлемой ценой;
простотой эксплуатации;
невысоким уровнем шума.

От производительности компрессора зависит качество переработки отходов. Малая подача воздуха приведет к недостаточному насыщению стоков кислородом и гибели микроорганизмов, а слишком большая — будет способствовать выплеску активного ила, что негативно отразится на жизнедеятельности колонии бактерий. Для эффективной работы септика соотношение объема аэротенка и производительности воздушного насоса должно находиться в таких пределах:

Объем камеры брожения	Производительность компрессора
2-3 м³	60 л/мин.
3-5 м³	80 л/мин.
более 5 м³	120 л/мин.

Выбираем септики.

Тип и модель компрессора каждый выбирает самостоятельно исходя из своих возможностей и предпочтений. Правильно подобранный воздушный насос обеспечит эффективную и бесперебойную работу ЛОС в течение всего периода эксплуатации.

Критерии подбора компрессоров

Выбор компрессора должен основываться на следующих аспектах:

виде устройства;
производительности;
производителе установки.

Разновидности компрессоров

Одним из основных критериев подбора компрессора является вид устройства. В настоящее время выпускаются компрессоры следующих видов:

винтовой;
центробежный;
поршневой;
мембранный.

Воздушный винтовой компрессор подает воздух в очистное сооружение за счет вращения винтов, расположенных в герметичном корпусе.

Устройство винтового компрессора

Основными преимуществами данного вида являются:

небольшие габаритные размеры;
отсутствие необходимости установки дополнительного оборудования;
длительный период эксплуатации;
относительно низкий уровень вибрации.

Среди недостатков можно выделить:

высокую стоимость устройства;
невозможность проведения ремонта. Если какой-либо блок, установленный на компрессоре, вышел из строя, то придется менять компрессор полностью.

Центробежный компрессор отличается от устройства винтового типа наличием одного вращающегося вала. Воздух подается в очистное сооружение благодаря появляющейся центробежной силе (отсюда и такое название).

Устройство и принцип работы центробежного компрессора

Компрессор данного вида, благодаря своей мощности, может быстро и эффективно насытить стоки кислородом, что и является его преимуществом. Однако большие размеры устройства и высокая стоимость приводят к ограниченному использованию центробежных компрессоров в локальных очистных сооружениях.

Принцип работы мембранного компрессора основан на колебательных движениях гибкой пластины (мембраны), приводимой в действие отдельным механизмом (чаще всего кривошипно-шатунным).

Устройство мембранного компрессора

Мембранные компрессорные установки отличаются невысокой стоимостью и небольшими габаритными размерами. Единственным недостатком является небольшая производительность, но данный параметр практически не влияет на корректную работоспособность очистного сооружения.

Работа поршневого компрессора основана на возвратно-поступательных движениях поршня, расположенного внутри устройства.

Устройство поршневого компрессора

Недостатками данного типа воздушных компрессоров являются:

высокий уровень шума при работе устройства;
сильный нагрев, для устранения которого требуется периодическая остановка компрессора;
низкая производительность.

В частных очистных сооружениях преимущественно устанавливаются компрессоры мембранного вида.

Подбор производительности компрессора

Существенным фактором при выборе компрессорной установки для септика является производительность оборудования. Если подобрать компрессор малой мощности, то бактерии не смогут работать в нормальном режиме, и стоки не будут очищаться до рекомендованного уровня.

Компрессоры с большой производительностью будут потреблять большее количество электроэнергии, чем требуется. Избыточное количество кислорода, так как и недостаточное, может негативно отразиться на жизни и деятельности бактерий.

Производительность компрессора подбирается в зависимости от объема камеры, в которой работают бактерии. Рекомендуемые параметры представлены в таблице:

Объем камеры, м³	Производительность компрессора, литров в минуту
Менее 3	60
3 – 6	80
Более 6	120

Модернизация камеры отстойника

Если предстоит модернизация камеры отстойника компрессором, септик дополняется аэротенком

Если предстоит модернизация камеры отстойника компрессором, септик дополняется аэротенком. Для этого потребуется:

Важно! Такая труба может быть изготовлена из любого подходящего отрезка. Просверлить отверстия, располагая их равномерно и проследить при запуске появление на поверхности пузырьков воздуха – это значит, что компрессор установленный для септиков работает нормально. Дополнив всю установку перемешивающей конструкцией, можно улучшить распределение масс, чтобы воздушный поток поступал равномерно, это улучшит процесс разложения и переработки накоплений

Как средство для доочистки, неплохо поможет обустройство дополнительной камеры, где стоки будут отстаиваться и осветляться

Дополнив всю установку перемешивающей конструкцией, можно улучшить распределение масс, чтобы воздушный поток поступал равномерно, это улучшит процесс разложения и переработки накоплений. Как средство для доочистки, неплохо поможет обустройство дополнительной камеры, где стоки будут отстаиваться и осветляться.

Типы компрессоров

По принципу действия различают 2 вида электрокомпрессоров:

объемные;
лопастные.

В первом сжатие происходит в специальных камерах (цилиндрах), а работа второго основана на динамике.

Мембранный компрессор.

В зависимости от конструкции агрегаты классифицируются на 4 вида: центробежные, винтовые, мембранные, поршневые.

Центробежные

Относятся к группе компрессоров динамического типа. Имеют большую производительность и скорость создания давления. Устройство состоит из корпуса, в котором вращается ротор с 1 или несколькими колесами. При вращении вала воздух попадает в торцевую часть вращающегося механизма и по лопаткам перемещается к периферии в кольцевой диффузор.
